管材及配件

给排水工程常用材料及配件摘要：在给排水工程中，选择合适的材料和配件是至关重要的。

本文将介绍给排水工程中常见的材料及配件，并针对其特点和应用范围进行介绍。

一、PVC管材及配件PVC管材是给排水工程中常用的材料之一，其主要特点包括耐腐蚀、轻质、易安装等。

常见的PVC管材规格有20mm、25mm、32mm等，可以根据具体需求选择。

在配件方面，PVC管材常用的配件有弯头、三通、四通、法兰等，这些配件可以方便地连接和固定PVC管材，确保给排水系统的正常运行。

二、塑料排水板塑料排水板是排水工程中常用的一种材料，其主要用途是在屋顶、地下室、阳台等场所进行排水。

塑料排水板具备防水、耐腐蚀、耐磨损等特点，可以有效地防止水分渗透，并具有较强的承载能力。

塑料排水板的安装简单方便，可以根据需要进行剪切和拼接，适用于各种大小的场所。

三、不锈钢管材及配件不锈钢管材在给排水工程中也有广泛的应用。

不锈钢管材具有耐腐蚀、耐高温、耐压等特点，适用于各种水质和环境条件下的使用。

常见的不锈钢管材规格有DN15、DN20、DN25等，可以根据实际需要选择。

不锈钢管材常用的配件有弯头、三通、法兰等，这些配件可以方便地连接和固定不锈钢管材，确保系统的稳定和安全运行。

四、铸铁管材及配件铸铁管材是给排水工程中使用较早的一种材料，其主要特点是强度高、耐腐蚀、抗压能力强。

铸铁管材的规格较多，常见的有DN50、DN80、DN100等，可以根据具体需求进行选择。

铸铁管材常用的配件有弯头、三通、法兰等，这些配件可以方便地连接和固定铸铁管材，确保系统的稳定和安全运行。

五、橡胶密封圈橡胶密封圈是给排水工程中常见的配件之一，其主要作用是在管道连接处起到密封作用。

橡胶密封圈具有一定的弹性和耐久性，能够适应管道的伸缩和变形。

在选择橡胶密封圈时，需要考虑其材质、硬度和尺寸等因素，并根据具体情况进行选择，以确保密封效果。

六、管道支架管道支架是给排水工程中常用的一种配件，其主要作用是支撑和固定管道。

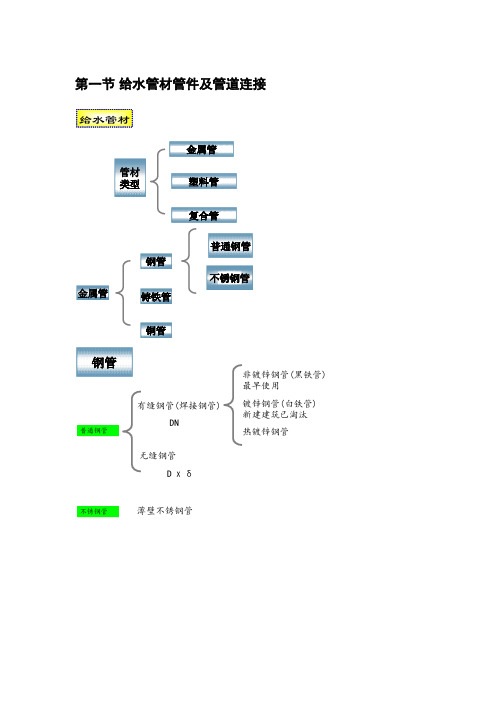

第一节 给水管材管件及管道连接管材类型金属管塑料管复合管金属管钢管铸铁管铜管普通钢管不锈钢管有缝钢管(焊接钢管)DN不锈钢管不锈钢管钢管非镀锌钢管(黑铁管)最早使用镀锌钢管(白铁管)新建建筑已淘汰热镀锌钢管无缝钢管D X δ薄壁不锈钢管普通钢管普通钢管直缝焊管直缝焊管螺旋缝焊管螺旋缝焊管无缝钢管无缝钢管第1章建筑给水排水镀锌钢管镀锌钢管热浸镀锌钢管热浸镀锌钢管薄壁不锈钢管薄壁不锈钢管铸铁管铸铁管铸铁管出厂时已涂防锈沥青室外、生产、消防、埋地多用：当给水管管径大于150mm ，或生活给水管道埋地敷设，管径大于75mm 时宜用。

球墨铸铁管球墨铸铁管DN塑料管PVC PP PB 氯化聚氯乙烯CPVC氯化聚氯乙烯CPVC 交联聚乙烯PEX交联聚乙烯PEX 无轨共聚聚丙烯PPR无轨共聚聚丙烯PPR 硬聚氯乙烯UPVC硬聚氯乙烯UPVC 高密度聚乙烯HDPE高密度聚乙烯HDPE De 或DNCPVCCPVC UPVCUPVCHDPE HDPE PEX PEX PPRPPRPBABSABS CPVCCPVC PEXPEX PPRPPR PBPB UPVCUPVC HDPEHDPE PEPE ABSABSPPR(PP-R)是目前家装工程中采用最多的一种供水管道，管径可以从16mm到160mm，家装中用到的主要是20mm，25mm两种（分别俗称4分管、6分管）,其中4分管用到的更多些。

如果经济允许，建议用外径为25毫米的管（俗称6分管），尤其是进水的冷水管，以尽量减少水压低、水流量小的困扰。

关于PPR复合管钢塑管铝塑管(PAP)铜塑管有衬塑（不宜现场切割）与涂塑之分内外壁聚乙烯外覆硬质塑料DN衬塑管涂塑管公称直径既不是外径也不是内径，但接近内径。

给水管道应用耐腐蚀和安装连接方便的管材。

埋地管材应具有承受荷载的能力。

室外明敷一般不宜用塑料管环境温度大于60℃或因热源辐射使管壁温度高于60℃的环境中，不得采用PVC-U 管。

选用合适的空调管道材料及配件,指明拼装随着人们对舒适生活环境的追求，空调成为了家居生活的必备设备。

在安装空调过程中，选用合适的空调管道材料及配件至关重要。

本文将为您介绍如何选择合适的空调管道材料和配件，并简要说明拼装空调管道时的注意事项。

一、空调管道材料的选择空调管道材料主要有两类：铜管和铝管。

铜管具有导热性能好、抗压能力强、耐腐蚀等特点，是空调管道的主流选择。

铝管则因其轻便、成本低而受到部分用户的喜爱。

在选择空调管道材料时，应根据实际需求、预算和安装环境来决定。

二、空调管道配件的选用1.弯头：空调管道中常用的弯头有90度弯头和45度弯头。

在选择弯头时，应考虑其材质、焊接性能和弯头半径。

2.阀门：空调管道中的阀门主要用于调节流量、控制制冷剂流向。

常见的阀门有球阀、截止阀等。

选用阀门时，应注意其规格、材质和密封性能。

3.接口：空调管道接口应与管材和阀门相匹配，确保密封可靠。

市场上主要有螺纹接口和焊接接口两种，可根据实际需求选择。

4.保温材料：空调管道保温材料能有效降低能耗，提高空调使用效果。

常见的保温材料有聚氨酯、玻璃纤维等。

选择保温材料时，应考虑其保温性能、防火性能和环保性能。

三、拼装空调管道的注意事项1.安装前，应认真阅读空调产品说明书，了解管道的规格、长度和布局要求。

2.在拼装空调管道时，要确保管道的平整、光滑，避免出现凹陷、划痕等损伤。

3.管道连接处应采用专业工具进行焊接或螺纹连接，确保密封可靠。

4.安装完成后，进行管道压力试验，以确保管道系统无泄漏。

四、总结选用合适的空调管道材料及配件，并按照注意事项进行拼装，是保证空调安装质量的关键。

在安装过程中，应注重细节，确保空调管道系统的安全、稳定和高效运行。

给水常用管材及配件1、塑料管：聚氯乙烯管（UPVC）、聚乙烯管（PE）、聚丙烯管（PP-R）、聚丁烯管（PB）和ABS管。

其连接方法：螺纹连接、焊接（热空气焊）、法兰连接和粘接等。

2、复合管：铝塑复合管（以铝合金为骨架，内外层为聚乙烯）和钢塑复合管（衬塑和涂塑），一般用于工作压力不大于1.0Mpa的冷热水管道中。

3、钢管：焊接钢管（水煤气管）和无缝钢管，前者又分镀锌钢管（白铁管）和非镀锌钢管（黑铁管）承受流体压力大、抗辰性能好，但抗腐蚀性差。

冷浸镀锌管因污染水抽而被淘汰，热浸镀锌管也限制场合使用。

连接方法：⑴螺纹连接：圆锥形螺纹和圆柱形螺纹，连接型式分三种。

①管圆柱形接圆柱形螺纹：牢固性差，水暖管道上一般不采用。

②圆锥形接圆柱形螺纹：管端为圆锥形外螺纹和管件为圆柱形内螺纹（根母、通丝管接头）的连接。

③圆锥形接圆锥表螺纹：管端为圆锥形外螺纹和管件为圆锥形内螺纹的连接。

牢固程度好。

⑵法兰连接：分铸铁和钢制两类，以钢制圆形平焊法兰应用最为广泛。

用于与法兰阀门、法兰配件和设备的连接。

法兰连接时，盘间应垫以垫片，以到达密封的目的，一副法兰只能垫一个垫片，常用δ=3~4㎜的橡胶板或石棉橡胶板作为法兰垫片。

⑶焊接：焊接方法一般有电弧焊和气焊两种。

管径大于32㎜的宜用电焊连接，管径小于或等于32㎜时可采用气焊连接，镀锌钢管不得采用焊接。

4、铜管：连接方法有焊接和螺纹连接。

5、给水铸铁管：铸铁管采用铸造生铁以离心法或砂型法铸造而成。

它具有耐腐性强、使用寿命长、价格低等优点。

管径大于75mm给水管适宜作埋地管道。

缺点是性脆、重量大、长度小。

铸铁管采用承插法和法兰两种连接方式。

适用于埋地敷设，一般采用普压给水铸铁管。

采用承插连接，其接口方式有胶圈接口、铅接口、膨胀水泥接口、石棉水泥接口。

给水铸铁管有低压管（≤0.45MPa）、普压管（≤0.75MPa）和高压管（≤1MPa）。

给水铸铁管件：90°双承弯头；90°承插弯头；90°双盘弯头；45°和22.5°承插弯头；承三通；三盘三通；双承三通；双盘三通；四承四通；四盘四通；三承四通；三盘四通；双承异径管；双盘异径管；承插异径管。

管材及管件：122、其它金属管系列：3567常用介质选项用管材：8、管路法兰：A注：给排水常用法兰为板式平焊法兰HG20593-97。

B、标注格式举例：1、配公制管，公称通径为300，压力等级为PN1.0的板式平焊全平面法兰表示为：PL 300-1.0 FF2、配英制管，公称通径为150，压力等级为PN1.6的带颈平焊突面法兰表示为：SO 150(A)-1.6 RF CEF、法兰（法兰盖）尺寸表：9、紧固件：A、紧固件型式有：六角头螺栓、等长双头螺栓、全螺纹螺柱、Ⅰ型六角螺母B、六角头螺栓规格及性能等级：C、等长双头螺栓规格及性能等级：D、全螺纹螺柱规格及性能等级：EF、紧固件标示示举例：●螺纹规格为M16、公称长度为L=80mm、性能等级为8.8级的六角螺栓，其标示为：GB5782 螺栓 M16×80 8.8级●螺纹规格为M30×2、公称长度为L=160mm、材料牌号为35CrMoA双头螺柱，其标示为：HG20613 双头螺柱 M30×2×160 35CrMoA●螺纹规格为M24、公称长度为L=120mm、材料牌号为25Cr2MoVA全螺纹螺柱，其标示为：HG20613 全螺纹螺柱 M24×120 25Cr2MoVA●螺纹规格为M12、性能等级为8级的六角螺母，其标示为：GB6170 螺母 M12 8级G、紧固件使用条件：●商品级六角螺栓使用条件应符合下列各条件：a、压力为PN≤1.6Mpa；b、非剧烈循环场合；c、配用非金属软垫片；d、介质为非易燃易爆及毒性危害程度较大的场合；●商品级双头螺柱及螺母使用条件应符合下列各条件：a、压力为PN≤4.0MPa，配用非金属垫片。

b、非剧烈循环场合；c、配用非金属软垫片；●除上述两点外，应选用专用级螺柱（双头螺柱或全螺纹螺柱）和专用螺母。

缠绕垫、金属包覆垫、齿形组合垫、金属环垫片等半金属或金属垫片应使用35CrMoA或25Cr2MoVA等高强度螺栓（双头螺柱或全螺纹螺柱）●高温、剧烈循环场合或PN≥16.0MPa的条件下应选用全螺纹螺柱10、垫片：●齿形组合垫片(HG20611-97)；11、钢制管件：A、对焊无缝管件：注：1、除管帽用钢板(Q235A、16MnR)外，其余均为无缝钢管(10、20、16Mn等)。

管材配件知识点总结图一、管材配件的基本概念管材配件是指用于连接、安装、固定和支撑管道系统的各种组件和零部件。

管材配件的种类繁多，主要包括法兰、弯头、三通、异径管、封头、管帽等，它们在管道系统中起着连接、分流、控制流体流向等重要作用。

二、管材配件的材质和制造工艺1.材质管材配件的材质主要有碳钢、不锈钢、合金钢、铝合金等。

不同的材质适用于不同的工作环境和工作压力，碳钢适用于一般工业领域，不锈钢适用于腐蚀性较大的介质，合金钢适用于高温和高压工作环境，铝合金适用于轻量化要求较高的场合。

2.制造工艺管材配件的制造工艺主要有锻造、铸造、焊接和冷挤压等。

其中，锻造是常用的方法，通过加热金属坯料使其软化，然后利用压力将其压制成所需的形状，获得高强度的配件。

铸造是指将金属加热至液态状态，然后倒入模具中，冷却凝固成型，其成本较低但强度较低。

焊接是将金属通过加热熔化后进行连接，通常应用于异径管和法兰连接的生产。

冷挤压是将金属坯料置于模具中，通过冷挤压加工而成的方法，适用于制造形状简单的配件。

三、管材配件的分类及标准1.分类管材配件根据其功能和形状可分为连接型、分流型、控制型和支撑型配件。

其中连接型配件包括法兰、弯头、三通等，分流型配件包括异径管、分支管等，控制型配件包括阀门、止回阀等，支撑型配件包括吊杆、支架等。

2.标准国际上常用的管材配件标准有ISO、EN、DIN、ANSI、JIS等，国内常用的标准有国标、行标等。

不同国家和地区的管材配件标准可能不同，因此在选择和使用管材配件时需按照相应的标准进行选用。

四、管材配件的安装和维护1.安装管材配件的安装应遵循相应的安装规范和标准，确保连接牢固、密封可靠，并且要进行适当的调节和校验，以保证管道系统的正常使用。

2.维护管材配件在使用过程中需要定期检查和维护，包括清洗、润滑、更换密封件等工作，以保证其正常运行和延长使用寿命。

五、管材配件的应用领域管材配件广泛应用于石油化工、化肥、冶金、电力、造纸、食品、制药、船舶等行业的管道系统中，它们在输送流体、气体和固体颗粒等方面起着重要作用。
