室内消防喷淋管道及配件安装

消防喷淋管道安装施工方案1、工程简述本工程消防系统包括自动喷淋系统、室内外消火栓系统、气体灭火系统和水喷雾灭火系统，管道材质采用镀锌钢管和无缝钢管。

2、工程特点消防管道工程管道穿墙、水池、基础墙多，设置在吊顶内多，因此管道施工与土建、装修、通风专业等交叉多，施工中需密切配合，保证各专业施工顺利有序地进行。

3、主要施工方法及技术要求1)管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地沟；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

2)主要施工程序管道安装施工主要工序流程图（略）：3）主要施工方法及技术要求(1) 施工准备①.施工前认真熟悉图纸和相应的规范，进行图纸会审。

仔细阅读并理解设计说明中关于管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。

熟悉管道的分布、走向、坡度、标高，并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并做好图纸会审记录。

②.编制施工进度计划、材料进场计划及作业指导书，③.对施工班组进行施工技术交底,方式是书面交底和口头交底，使班组明确施工任务、工期、质量要求及操作工艺。

交底可根据进度进行多次，随时指导班组最好地完成安装任务。

④.根据现场情况配置机械设备，计量器具及劳动力计划。

（2）材料准备及验收①对进场材料进行严格检查，必须符合设计要求。

②材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交总包及业主、监理审批。

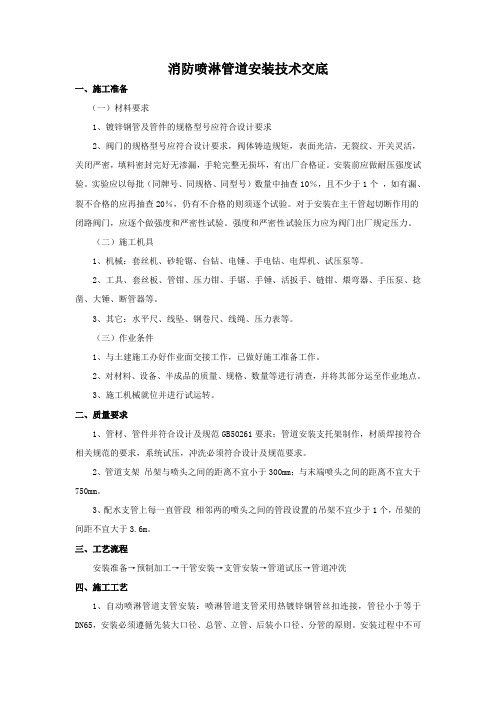

消防喷淋管道安装技术交底一、施工准备（一）材料要求1、镀锌钢管及管件的规格型号应符合设计要求2、阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

安装前应做耐压强度试验。

实验应以每批（同牌号、同规格、同型号）数量中抽查10％，且不少于1个，如有漏、裂不合格的应再抽查20％，仍有不合格的则须逐个试验。

对于安装在主干管起切断作用的闭路阀门，应逐个做强度和严密性试验。

强度和严密性试验压力应为阀门出厂规定压力。

（二）施工机具1、机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、试压泵等。

2、工具、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。

3、其它：水平尺、线坠、钢卷尺、线绳、压力表等。

（三）作业条件1、与土建施工办好作业面交接工作，已做好施工准备工作。

2、对材料、设备、半成品的质量、规格、数量等进行清查，并将其部分运至作业地点。

3、施工机械就位并进行试运转。

二、质量要求1、管材、管件并符合设计及规范GB50261要求；管道安装支托架制作，材质焊接符合相关规范的要求，系统试压，冲洗必须符合设计及规范要求。

2、管道支架吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

3、配水支管上每一直管段相邻两的喷头之间的管段设置的吊架不宜少于1个，吊架的间距不宜大于3.6m。

三、工艺流程安装准备→预制加工→干管安装→支管安装→管道试压→管道冲洗四、施工工艺1、自动喷淋管道支管安装：喷淋管道支管采用热镀锌钢管丝扣连接，管径小于等于DN65，安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则。

安装过程中不可跳装、分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。

管道安装完先做水压试验。

2、镀锌钢管的安装：①套好丝的管子在运输堆放过程中，要防止撞击，避免重物堆放其上，不得损坏丝扣；②丝扣连接。

室内消防管道及设备安装工艺标准一、概述室内消防管道及设备安装工艺标准是指在建筑物内设置的消防系统的设备、管道和其他相关设施的安装、维护和管理等一系列工作的规范和标准。

二、工艺要求（一）管道安装1.消防管道应采用无缝钢管或焊接钢管，管道连接处应采用筒插焊接或承插接头连接。

管道连接的牢固度应符合相关要求。

2.管道铺设应保证水平度和垂直度，管道铺设明细图应符合规划图纸，弯头、减径等管道配件应按规范要求安装。

3.管道应紧密地与建筑物结构相连接，管道上的支撑和吊架应保证牢固而耐久。

4.管道安装前，应进行内部清洗，确保管道内壁干净、光滑和无任何杂物。

5.消防系统压力检测合格后再进行正式使用，管道内部应定期进行检查和清洗。

（二）喷淋系统安装1.喷淋头定位应按消防规范要求进行，喷淋头的间距应保证水平度、垂直度。

2.喷淋头的安装应牢固，基础应符合要求，并保证与管道连接处的密封性。

3.喷淋系统的管道应保证无泄漏，并在施工结束后进行压力测试。

4.喷淋系统的运行能力应进行实测，测试流量及压力与设计要求符合要求，才能正式使用。

（三）泵房设备安装1.泵房应符合相应的施工要求，泵房内的设备应按消防规范要求正确布置。

2.泵房设备的选择应考虑到和消防系统匹配，设备的设计、制作和安装应符合有关规范和标准。

3.泵房设备的驱动方式应符合规范要求，设备的密封性应良好。

4.泵房设备的布线应符合电气工程要求，电气设备的安装应符合电气安装标准。

（四）防火阀安装1.防火阀的顶部安装高度应符合要求，且与管道连接的接口应牢固、紧密。

2.防火阀的水平安装或斜向安装应符合要求，其安装高度应考虑到地面高度、排水到位等因素。

3.防火阀的安装应保证阀门弹性、操作灵活，安装过程中要注意检查。

4.施工结束后，应进行防火阀测试和维护，定期清洗和维修防火阀，确保其灵活性和运行能力。

三、结论本标准针对室内消防管道及设备安装工艺进行了详细的规定和标准，对于加强消防工作的安全性和保障消防系统的运行能力具有重要的意义。

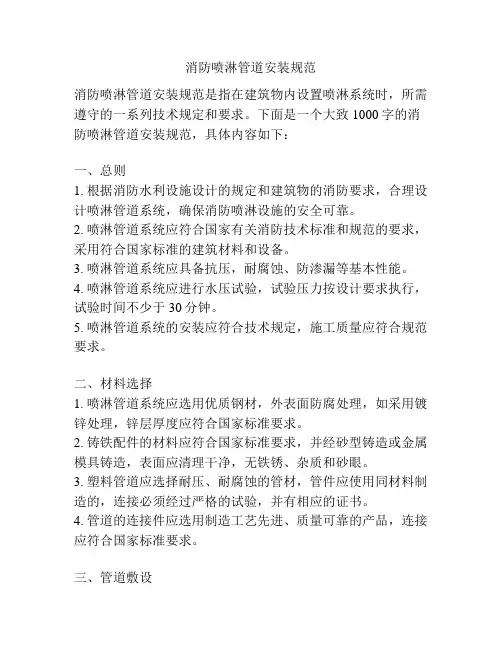

消防喷淋管道安装规范消防喷淋管道安装规范是指在建筑物内设置喷淋系统时，所需遵守的一系列技术规定和要求。

下面是一个大致1000字的消防喷淋管道安装规范，具体内容如下：一、总则1. 根据消防水利设施设计的规定和建筑物的消防要求，合理设计喷淋管道系统，确保消防喷淋设施的安全可靠。

2. 喷淋管道系统应符合国家有关消防技术标准和规范的要求，采用符合国家标准的建筑材料和设备。

3. 喷淋管道系统应具备抗压，耐腐蚀、防渗漏等基本性能。

4. 喷淋管道系统应进行水压试验，试验压力按设计要求执行，试验时间不少于30分钟。

5. 喷淋管道系统的安装应符合技术规定，施工质量应符合规范要求。

二、材料选择1. 喷淋管道系统应选用优质钢材，外表面防腐处理，如采用镀锌处理，锌层厚度应符合国家标准要求。

2. 铸铁配件的材料应符合国家标准要求，并经砂型铸造或金属模具铸造，表面应清理干净，无铁锈、杂质和砂眼。

3. 塑料管道应选择耐压、耐腐蚀的管材，管件应使用同材料制造的，连接必须经过严格的试验，并有相应的证书。

4. 管道的连接件应选用制造工艺先进、质量可靠的产品，连接应符合国家标准要求。

三、管道敷设1. 管道敷设应遵循设计方案，确定管道的布置规划、走向和坡度。

2. 喷淋管道系统应与建筑结构、设备设施相互配合，确保与其他管道的安装间距满足设计要求。

3. 喷淋管道的敷设应符合国家标准，在敷设过程中应注意管道的水平、垂直和坡度，尽量避免出现急转弯、细曲线等情况。

4. 进入消防水箱、水泵房等设备时，应设置滵水孔和排水管，确保管道干燥。

5. 喷淋管道应避开电力线路，与电线应保持一定的水平距离。

四、管道固定1. 管道固定点的设置应符合设计要求，固定点应坚固可靠，连接件应采用适当的紧固方式。

2. 喷淋管道的末端和转角处应设置补偿连接件，以便于管道因变形和热胀冷缩而引起的应力得到补偿。

3. 松动的管道应及时进行固定，防止管道受到挤压、外力碰撞等影响。

五、阀门和附件1. 喷淋管道应设置节流阀、电磁阀、止回阀、排水阀等，控制系统的正常运行。

室内消防喷淋系统安装施工工艺在进行室内消防喷淋系统安装前，需要进行施工准备工作。

其中包括原材料、半成品的检验及验收，主要工机具的准备以及作业条件的安排。

在消防喷淋部分材料的采购和验收中，需要注意产品的规格型号是否符合设计要求，配件是否齐全，表面是否光洁等。

同时，管材、管件和喷头的外观也需要进行检验，以确保其符合要求。

在主要工机具的准备方面，需要准备套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，以及套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。

在作业条件的安排方面，需要安排适当的现场工作场地、工作棚、料具库，并在管道层、地下室、地沟内操作时接通低压照明灯。

同时需要配合土建施工进度做好各项预留孔洞、管槽，稳栽各种型钢托、吊卡架及预埋套管，并在进行管道等各项预制前将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。

主体结构已验收，现场已清理干净，并测定并标明管道安装所需要的基准线，如吊顶标高、地面标高、内隔墙位置线等。

2.1 工艺流程室内消防喷淋系统的安装工艺流程包括管道试压、安装准备干管安装、管道冲洗、立管安装、喷头等配件安装、分层支管安装和系统通水试调。

2.2 安装准备在进行安装前，需要进行以下准备工作：先进行管道试压，然后进行干管安装，接着进行管道冲洗，立管安装，喷头等配件安装，分层支管安装，最后进行系统通水试调。

2.2.1 在施工前，需要认真熟悉图纸并根据施工方案、技术、安全措施选用材料、测量尺寸、绘制草图并进行预制加工。

2.2.2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，并办理洽商手续。

2.2.3 在安装管网之前，需要检查预埋件和预留洞是否准确。

2.2.4 在安装管材、管件、阀门、设备及组件等时，需要检查其是否符合设计要求和质量标准。

2.2.5 需要合理安排施工顺序，以避免工种交叉作业干扰，影响施工进度。

一、工程概述1. 工程名称：某建筑物消防管道安装工程2. 工程地点：XX市XX区XX街道XX号3. 工程规模：总建筑面积为XX平方米，共XX层，地下室1层。

4. 工程内容：消防管道安装、消防设备安装、消防系统调试等。

二、施工依据1. 《建筑设计防火规范》（GB50016-2014）2. 《消防给水及消火栓系统技术规范》（GB50974-2014）3. 《自动喷水灭火系统设计规范》（GB50084-2017）4. 相关施工图纸及设计文件。

三、施工材料及设备1. 消防管道：采用镀锌钢管，管壁内外镀锌均匀，无锈蚀、无飞刺，符合国家标准。

2. 管件：采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

3. 消防设备：消防泵、消防喷淋头、消火栓、报警阀、水流指示器等。

4. 施工设备：套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等。

四、施工工艺及措施1. 施工准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

（2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不合理。

（3）施工前，对施工人员进行技术交底和安全教育。

2. 消防管道安装（1）管材、管件及配件到货后，严格检查质量，确保符合国家标准。

（2）按照图纸要求，进行管道的预制加工，确保管道的长度、角度、坡度等符合设计要求。

（3）管道安装时，采用卡箍连接，确保连接牢固，密封性良好。

（4）管道安装后，进行水压试验，确保管道的强度和密封性。

3. 消防设备安装（1）按照图纸要求，进行消防设备的安装，确保设备的位置、角度、高度等符合设计要求。

（2）安装消防泵、消防喷淋头、消火栓、报警阀、水流指示器等设备时，注意设备的水平、垂直度，确保安装牢固。

（3）设备安装完成后，进行系统调试，确保设备运行正常。

4. 消防系统调试（1）对消防系统进行全面检查，确保管道、设备、阀门等无泄漏、无损坏。

图3.1 钢管沟槽尺寸图表3.1 钢管最小壁厚和沟槽尺寸（mm）②开孔首先根据机械三通（四通）尺寸，选择所需钻头尺寸，将钻头安装到开孔机上。

然后用链条将开孔机固定于钢管预定开孔位置处，启动电机转动钻头。

操作手轮，将钻头缓慢向下，并适量添加开孔钻头的润滑剂（以保护钻头），完成钻头在钢管上开孔。

最后还应注意必须清理钻落金属块和开孔部位残渣，孔洞有毛刺，须用砂轮机打磨光滑。

机械三通（四通）最大允许管径见下表：主管直径DN 50 65 80 100 125 150 200支管直径DN 机械三通25 40 40 65 80 100 100 机械四通- 25 40 50 65 80 100③安装安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。

安装密封圈：由于橡胶较大的磨擦而使密封圈较难安装，所以对密封圈进行相应的润滑，一般使用中性润滑剂（比如中性洗洁剂）对密封圈整体或只对外表面进行润滑。

把密封圈套入管道口一端，然后将另一管道口与该端管口对齐，把密封圈移到两管道口密封面处，密封圈4.5 阀门及管件安装之前需进行压力试验。

4.6 管道穿越后期容易被污染的位置（如管井内）需用彩条布进行缠绕保护。

4.7消防喷淋系统管道试验压力:系统工作压力的1.5倍但不得小于1.4MPa,当系统工作压力大于1.0MPa时,试验压力为系统工作压力加0.40MPa 。

五、绿色施工要求本工程绿色施工坏境保护方针：严格规范、文明施工、美化现场、保护坏境。

绿色施工坏境保护是我们项目管理的重要内容，是生产效益和社会效益的双重保证。

每一个工作计划的制定应以不对坏境造成影响为目标。

环境方针的阐述：坚持人文精神。

即遵循以人为本组织施工；利用人类关于环保的基本能力，建立有效运行的环境管理体系。

营造绿色施工。

即施工过程具有节能、降耗、低污染的特征；材料和施工工艺具有环保型特征。

消防水喷淋系统安装施工工艺及施工方法一、工艺流程安装准备→干管安装→立管安装→喷洒分层干支管安装→系统辅助设备及管道附件安装→管道试压→管道冲洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、喷洒头安装→系统通水调试。

二、施工方法1、喷洒管道安装（1）喷洒管道要求使用内外热镀锌钢管，系统管道连接应采用沟槽式连接。

直管段把几根连接在一起使用倒链安装，调直后，依次吊装，先吊装管道一端，待稳定后再吊起另一端。

（2）喷洒分层干支管安装管道分支预留口预制好，用丝接三通定位预留口，调直后，预留口加好丝堵。

管道穿变形缝时，应设置柔性短管。

穿墙体加设套管，采用不燃材料封堵。

（3）喷洒管道支架安装支吊架位置不妨碍喷头喷洒效果，管道支架、吊架和喷头支间的距离不小于300mm，与末端喷头支架的距离不大于750mm。

2、消防设备安装（1）水流指示器安装安装在每层的水平分支干管或某区域的分支干管上，水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后保持有5倍安装管径长度的直管段，安装时保证水流方向和指示器的箭头一致。

（2）消防水泵安装保证水泵不承受管道的重量，安装顺序为逆止阀，阀门依次与水泵紧牢。

与水泵相接配管的一片法兰线与阀门紧牢，用线坠试直找正，量出配管尺寸，配管先焊在法兰上，再把法兰松开，取下焊接，冷却后再与阀门连接好，最后再焊与配管相接的另一法兰。

（3）喷洒头安装喷洒头的两翼方向应成排统一安装，护口盘要紧贴吊顶，走廊单排的喷头两翼应横向安装。

3、喷洒管道试验（1）系统试验压力1.6MPa，稳压30min，目测管网无泄漏和变形，且压力降不大于0.05MPa为合格。

（2）管道冲洗：冲洗前将系统中的流量减压孔板过滤装置拆除，进行水冲洗试验，其冲洗强度应达到消防时最大设计流量，冲洗水质合格后再装好流量减压过滤装置（3）喷洒管道在管道试压、冲洗合格后要进行管道严密性试验，稳压24h，无泄漏为合格。

室内消防、给、排水管道安装施工方案一、工程概况二、施工准备材料要求1、所用材料的规格、型号、种类均应符合设计要求,并具用合格证、检测报告、卫生达标检测报告、消防准用证；2、阀门的规格、型号应符合设计要求,阀体规矩、表面光洁、无裂纹,开关灵活,关闭严密,无渗漏,手柄完整无缺,并具有出厂合格证；3、消防所用材料应具有消防部门所出具的检测报告,准用证；作业要求1、地下管道的铺设必须在回填土夯实或挖到管底标高,时进行；管道穿墙处应预留洞口加设钢套管,其尺寸、规格应符合设计要求；2、楼层管道安装在墙面抹灰施工完毕后进行；三、安装操作工艺1、给水管道安装工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐保温①给水管采用PPR管材,连接方式为热熔焊接；②安装前认真熟悉图纸；③安装时从总进口入手操作,总进口端加好丝堵以备试压,安装时尺寸一定要量准,尺寸确定后用专用工具截管件,然后用热熔器进行焊接；④焊接前先将管道进行编号,依次进行焊接；⑤在地埋管道做完后,通知监理进行隐蔽验收、打压试验；在打压合格后方可进行下道工序；⑥立管安装时,先进行吊线,确定管卡位置,平管接口位置,立管尺寸;然后将每层的立管进行编号；编号后进行下料；⑦先将管卡按设计要求进行安装,其管卡间距应符合设计要求；安装要牢固,深浅要一致；⑧管卡安装完毕,进行立管连接；连接时要核对编号,正确后再进行热熔焊接；⑨立管应垂直,离墙面距离应一致；⑩管道压力试验；a.地埋部分做一次打压试验；b.管道系统安装完毕后进行综合水压试验；c.水压试验时将管道内的空气放净,用加压泵打水进行加压,当压力加到一定压力时,停止加压,检查接口、阀门有无漏水,如有漏水,进行修理,修好后继续进行打压试验；如无漏水现象,继续加压,加到设计规定时,持续30分钟,检查压力是否在规定范围内,如符合要求,通知监理进行进行交接手续；⑪管道冲洗试验管道冲洗试验在压力试验后即可进行;冲洗用自来水连续进行,且保证有充足的流量;道管道里面流出的水质洁净,无污浊后,通知监理进行交接手续；2、消防管道安装①消防管采用镀锌钢管；连接方式为焊接；焊工应持证上岗,焊条应有合格证；②按设计要求画出管道分路、管径、变径、预留口消防栓位置,在施工草图上标出实际安装的位置,然后按草图进行加工；③安装时从进水口入手,进口端加临时丝堵以备试压用,按设计要求进行防腐,安装前应做好防腐工作;把加工好的管道进行编号,安装前清扫管膛;④将预制好的支架依次安装,支架间距应一致,安装牢固；⑤地埋部分接口采用焊接,焊缝应均匀、无加渣、焊接后应做加强防腐,地埋部分安装完毕后,进行打压试验,然后通知监理进行隐检验收；⑥楼层消防管应分段安装,安装前先核对尺寸、消防栓位置是否正确,先将管道固定在支架,然后进行焊接,焊接后处理焊缝；⑦管道的垂直度应符合规范规定；管道安装完毕后按设计要求进行防腐处理；⑧管道经验收合格后,安装消防管件,消防管件、箱应有出厂合格证,消防部门的检测报告；⑨消防箱安装的高度应符合消防要求；管件安装应按要求操作；⑩打压试验同上给水打压试验；3、水灭火系统安装工艺流程：安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装→报警阀组件、消火栓配件、喷洒头安装→系统通水调试①管子对口的错口偏差应不超过2mm;②不同管径的管道焊接,如两管管径相差不超过小管径的15%,可将大管端部直径缩小,与小管对口焊接;如管径相差超过小管径的15%,应将大管端部抽条加工成锥形,或用特制的异径管;③管道的对口焊缝或弯曲部位不得焊接支管;④弯曲部位不得有焊缝,对口焊接离起弯点应不小于1个管径,且不小于100mm,距离管道支、吊架边缘应不小于50mm;⑤焊接管道分支管,分支管管端应加工成马鞍形,可以加工几块样板用于划线;端面与主管表面间隙不得大于2mm,并不得将分支管插入主管的管孔中;⑥支吊架的制作、油漆、安装要先于管道焊接,且符合规范规定;⑦消防支管端部与消火栓应丝扣连接,消火栓栓口应朝外,阀门中心距地面为米,允许偏差20mm;阀门距箱侧面为140mm,距箱后内表面为100mm,允许偏差5mm,选用室内消火栓栓口均为DN65,喷嘴口径19mm,水龙带长度25m;⑧喷淋管道应有小于坡度,分支管应不小于;吊架与喷头的距离应不小于300mm,距末端喷头的距离间距不大于750mm;吊架应设在相邻喷头间的管段上,当相邻喷头间距不大于米,可设一个,小于米,允许隔断设置;⑨吊顶处采用DN15普通型玻璃球闭式喷头,喷头动作温度68℃,颜色均为红色;⑩管道的试压：消防喷淋给水管道安装完后均需进行水压试验,其试验压力：消防、喷淋水管为;试验方法：打开系统管道的中间阀门,管道的最高处装上排气阀门,偏低处装上注水阀门,先将管注满水,从排气阀门排净管中空气,然后在排气阀门处及管道始端装上试压用压力表,从注水阀门处接上试压泵进行试压,当压力升至工作压力时,暂停升压,检查管道各处有无变形和渗漏,当一切正常时继续升压至试验压力,稳压十分钟,压力下降不大于即为合格,然后再卸压至工作压力,外观检查管线有无变形和渗漏,管道试压要经业主代表或监理验收签字;⑪管道的清洗：其冲洗方法,在管道的始端接上水源,打开所有中间阀门和终端阀门,从管道和终端接上软管或其他皮管,接至室外排水检查井安全排放,以s流速进行冲洗,同时轻敲转角拐弯处,当出水口处水色和透明度与入口处基本一致,无杂质、污物即为合格;管道冲洗需经业主代表或监理验收签字;4、排水管安装工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件安装→封口堵洞→闭水试验→通水试验①排水管采用U-PVC塑料管,连接为粘结；②所用材料必须符合设计要求,并具有出厂合格证、检测报告、消防准用证；胶液必须有合格证；③认真看准图纸,按设计要求进行安装；管道的标高、坡度出水方向应符合设计要求；④在回填土以前进行地埋部分;根据设计要求、现场情况进行下料,连接管件时,将管口擦净,用砂纸将管口毛刺打磨掉,涂上专用胶进行粘结；⑤地埋管道安装完毕后进行灌水试验；将管子的出水端用橡皮球堵上,从上方灌水,灌止管口平,观察30分钟,看水平面是否下降；如无下降通知监理进行隐检验收；⑥安装楼层排水管,应先吊条垂直线,按图纸设计要求安装管卡,管卡安装完后进行管子安装,安装前核对预留口位置,接头位置是否正确；管与管的粘结应牢固；支管的坡度、坡向应符合设计要求；⑦立管安装完后进行通水通球试验；⑧室外雨水管安装前应对准雨水口吊条垂直线,按要求先安装管卡,间距不大于米,安装应牢固,深浅应一致；⑨雨水管接头应采用伸缩节；5、卫生洁具安装：①各种卫生洁具的安装高度应符合有关规定,以适合使用为原则,成排器具要装的高度一致进出一致为原则;②安装卫生洁具的支架或托架,应使其平整、牢固,卫生洁具装上后,接触应紧密;③卫生洁具与生活污水管连接时,应在排水口以下设存水弯;④卫生洁具不便于安装存水弯时,应在排水支管上设水封装置;四、质量标准：1、保证项目：①隐检管道和给水、消防系统的水压试验结果,必须符合设计要求和施工规范规定；②消防所用的材料必须符合设计要求和消防有关规定；③管道及管道支架严禁铺设在冻土和未处理的松土上；④给水系统在竣工后或交付使用前,必须进行清洗；⑤隐检的排水管道灌水试验必须符合设计要求和施工规范规定；⑥管道的坡度、坡向必须符合设计要求和施工规范规定；⑦排水系统的通水、通球试验必须符合设计要求和施工规范规定；⑧管道的坡度正负偏差符合设计要求；用水准仪、拉线或尺量检查；⑨阀门安装、型号、规格、耐压和严密性试验符合设计要求和施工规范规定；位置进出口方向正确,连接牢固,阀门开启灵活；⑩管道排列、垂直度、管卡安装符合设计要求和施工规范规定；⑪金属管道和金属支架刷漆：油漆的种类和边数符合设计要求；附着良好,无起皮、起泡和漏刷,漆膜厚薄均匀、无流淌、无污染；2、允许偏差：①水平管纵横方向弯曲每米允许偏差：1mm；②立管垂直度每米允许偏差：2mm；③标高：±15mm；。

一、工程概况本工程为某建筑项目消防给水系统管道安装工程，包括消防给水管、消防喷淋管道、消火栓管道等。

施工地点位于XX市XX区，建筑总面积约为XX平方米。

工程内容包括管道的铺设、连接、试验及调试等。

二、施工准备1. 技术准备（1）熟悉消防给水系统设计图纸，了解消防管道的布置、管径、材质等要求。

（2）了解相关规范、标准，如《消防给水及消火栓系统技术规范》（GB 50974-2014）等。

（3）组织施工人员学习消防管道安装工艺，确保施工质量。

2. 材料准备（1）消防管道：内外涂环氧复合钢管、镀锌钢管、无缝钢管等。

（2）管道配件：阀门、三通、弯头、法兰、螺纹接头等。

（3）其他材料：紧固件、密封垫、焊条、保温材料等。

3. 人员准备组织具备消防管道安装资质的施工队伍，明确各工种人员职责。

三、施工工艺1. 沟槽开挖（1）根据设计图纸，确定消防管道走向，开挖沟槽。

（2）沟槽深度应满足消防管道埋设要求，一般不低于0.6m。

（3）沟槽底部平整，坡度符合要求。

2. 管道铺设（1）按照设计要求，将消防管道铺设在沟槽内。

（2）管道应平直、顺直，避免扭曲、弯曲。

（3）管道接口严密，不得有渗漏。

3. 管道连接（1）管道连接方式：焊接、螺纹连接、法兰连接等。

（2）焊接连接：严格按照焊接工艺要求进行，确保焊接质量。

（3）螺纹连接：螺纹连接处应涂抹适量密封胶，确保连接严密。

（4）法兰连接：法兰连接处应涂抹适量密封胶，确保连接严密。

4. 管道试验（1）管道安装完成后，进行管道强度试验和严密性试验。

（2）强度试验压力为管道设计压力的1.5倍，试验时间为2小时。

（3）严密性试验压力为管道设计压力，试验时间为24小时。

（4）试验过程中，若发现管道泄漏，应立即进行处理。

5. 管道调试（1）根据消防给水系统设计要求，进行管道调试。

（2）确保消防给水系统各部分运行正常。

四、施工注意事项1. 施工过程中，严格按照施工图纸和规范要求进行。

2. 确保消防管道安装质量，避免出现渗漏、扭曲等问题。
