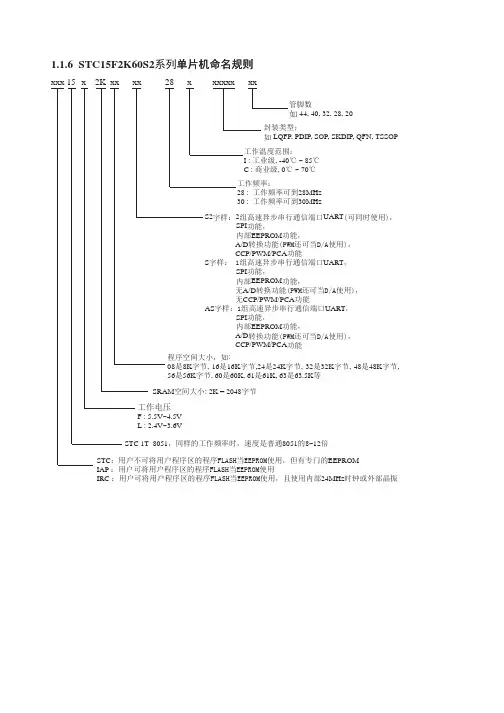

单片机管脚英文缩写

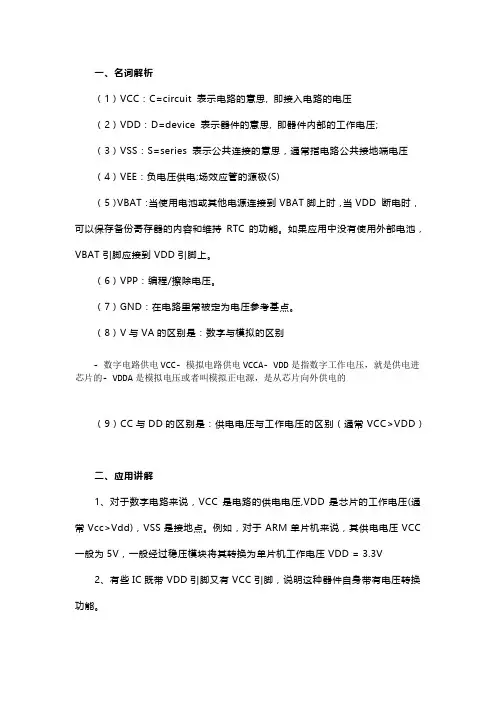

一、名词解析（1）VCC：C=circuit 表示电路的意思, 即接入电路的电压（2）VDD：D=device 表示器件的意思, 即器件内部的工作电压;（3）VSS：S=series 表示公共连接的意思，通常指电路公共接地端电压（4）VEE：负电压供电;场效应管的源极(S)（5）VBAT：当使用电池或其他电源连接到VBAT脚上时，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。

如果应用中没有使用外部电池，VBAT引脚应接到VDD引脚上。

（6）VPP：编程/擦除电压。

（7）GND：在电路里常被定为电压参考基点。

（8）V与VA的区别是：数字与模拟的区别- 数字电路供电VCC- 模拟电路供电VCCA- VDD是指数字工作电压，就是供电进芯片的- VDDA是模拟电压或者叫模拟正电源，是从芯片向外供电的（9）CC与DD的区别是：供电电压与工作电压的区别（通常VCC>VDD）二、应用讲解1、对于数字电路来说，VCC是电路的供电电压,VDD是芯片的工作电压(通常Vcc>Vdd)，VSS是接地点。

例如，对于ARM单片机来说，其供电电压VCC 一般为5V，一般经过稳压模块将其转换为单片机工作电压VDD = 3.3V2、有些IC既带VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。

3、在场效应管(或COMS器件)中，VDD为漏极，VSS为源极，VDD和VSS 指的是元件引脚，而不表示供电电压。

4、一般来说VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源5、从电气意义上说，GND分为电源地和信号地。

PG是Power Ground（电源地）的缩写。

另一个是Signal Ground（信号地）。

实际上它们可能是连在一起的（不一定是混在一起哦！）。

两个名称主要是便于对电路进行分析。

进一步说，还有因电路形式不同而必须区分的两种“地”：数字地，模拟地。

数字地和模拟地都有信号地、电源地两种情况。

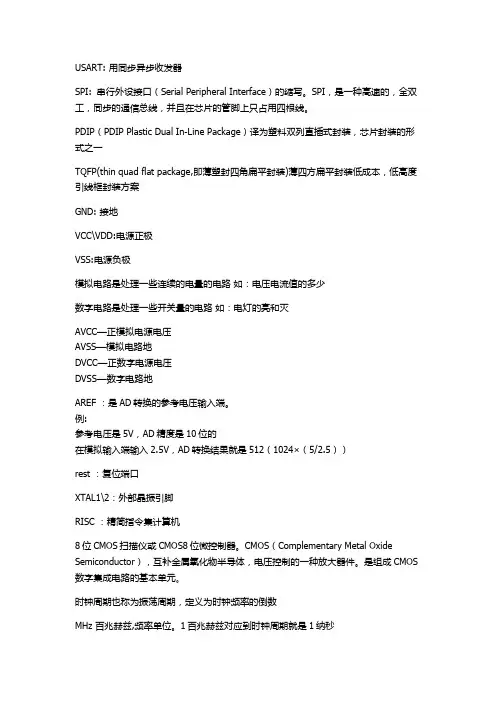

USART: 用同步异步收发器SPI:串行外设接口（Serial Peripheral Interface）的缩写。

SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线。

PDIP（PDIP Plastic Dual In-Line Package）译为塑料双列直插式封装，芯片封装的形式之一TQFP(thin quad flat package,即薄塑封四角扁平封装)薄四方扁平封装低成本，低高度引线框封装方案GND: 接地VCC\VDD:电源正极VSS:电源负极模拟电路是处理一些连续的电量的电路如：电压电流值的多少数字电路是处理一些开关量的电路如：电灯的亮和灭AVCC—正模拟电源电压AVSS—模拟电路地DVCC—正数字电源电压DVSS—数字电路地AREF ：是AD转换的参考电压输入端。

例:参考电压是5V，AD精度是10位的在模拟输入端输入2.5V，AD转换结果就是512（1024×（5/2.5））rest ：复位端口XTAL1\2：外部晶振引脚RISC ：精简指令集计算机8位CMOS扫描仪或CMOS8位微控制器。

CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体，电压控制的一种放大器件。

是组成CMOS 数字集成电路的基本单元。

时钟周期也称为振荡周期，定义为时钟频率的倒数MHz 百兆赫兹,频率单位。

1百兆赫兹对应到时钟周期就是1纳秒算逻单元(ALU)定时器/计数器：为定时器来用的时候,是数的单片机时钟的脉冲个数而作为计数器的时候,数的是来自引脚上的脉冲作为定时器,数的是内部的脉冲,做为计数器,数的是外部的脉冲,如果脉冲固定,外部脉冲也可以用来定时.。

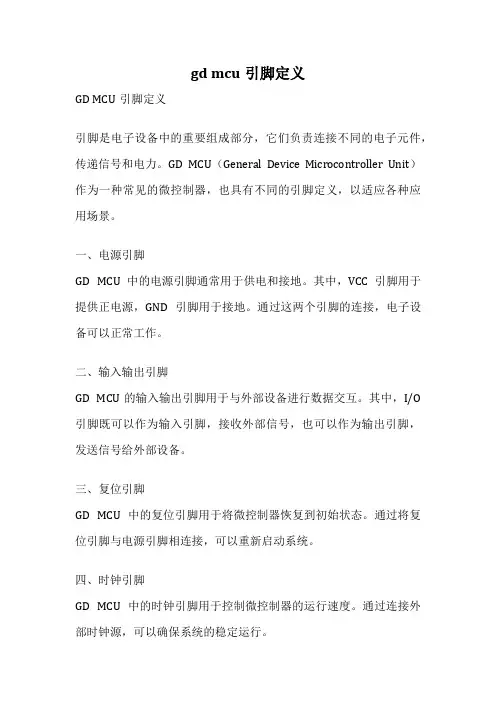

gd mcu引脚定义GD MCU引脚定义引脚是电子设备中的重要组成部分，它们负责连接不同的电子元件，传递信号和电力。

GD MCU（General Device Microcontroller Unit）作为一种常见的微控制器，也具有不同的引脚定义，以适应各种应用场景。

一、电源引脚GD MCU中的电源引脚通常用于供电和接地。

其中，VCC引脚用于提供正电源，GND引脚用于接地。

通过这两个引脚的连接，电子设备可以正常工作。

二、输入输出引脚GD MCU的输入输出引脚用于与外部设备进行数据交互。

其中，I/O 引脚既可以作为输入引脚，接收外部信号，也可以作为输出引脚，发送信号给外部设备。

三、复位引脚GD MCU中的复位引脚用于将微控制器恢复到初始状态。

通过将复位引脚与电源引脚相连接，可以重新启动系统。

四、时钟引脚GD MCU中的时钟引脚用于控制微控制器的运行速度。

通过连接外部时钟源，可以确保系统的稳定运行。

五、通信引脚GD MCU通常具备多种通信接口，如UART、SPI、I2C等。

这些通信引脚用于与其他设备进行数据传输，实现设备之间的通信。

六、中断引脚GD MCU中的中断引脚用于检测外部事件的发生，并及时中断当前的程序执行。

通过连接中断引脚，可以实现实时响应外部事件的功能。

总结：GD MCU的引脚定义包括电源引脚、输入输出引脚、复位引脚、时钟引脚、通信引脚和中断引脚等。

这些引脚在不同的应用场景下发挥着重要的作用，连接了微控制器与外部设备，实现了数据交互和控制功能。

通过合理利用这些引脚，可以充分发挥GD MCU的性能，满足各种应用需求。

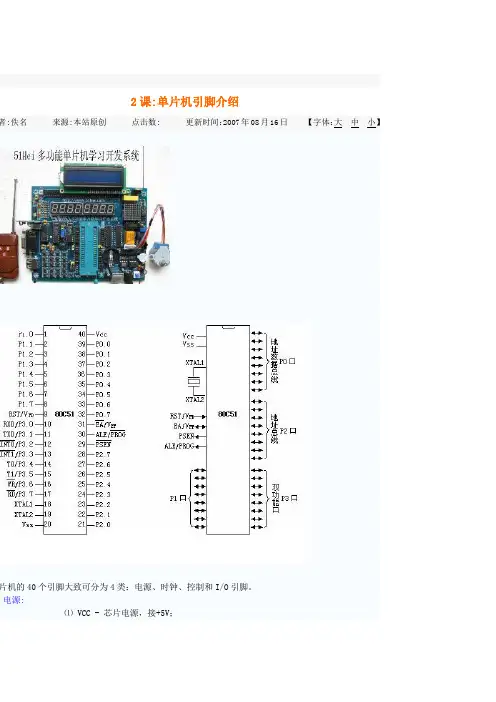

2课:单片机引脚介绍者:佚名来源:本站原创点击数: 更新时间：2007年08月16日【字体：大中小】片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于殊信号输入输出和控制信号（属控制总线）。

拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89C51的芯片，下面们就看一下如何给它连线。

、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20脚。

、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

、 EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还35个，我们将这个LED和1脚相连。

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

BGA（Ball Grid Array）：球栅阵列，面阵列封装的一种。

QFP（Quad Flat Package）：方形扁平封装。

PLCC（Plastic Leaded Chip Carrier）：有引线塑料芯片栽体。

DIP（Dual In-line Package）：双列直插封装。

SIP（Single inline Package）：单列直插封装SOP（Small Out-Line Package）：小外形封装。

SOJ（Small Out-Line J-Leaded Package）：J形引线小外形封装。

COB（Chip on Board）：板上芯片封装。

Flip-Chip：倒装焊芯片。

片式元件（CHIP）：片式元件主要为片式电阻、片式电容、片式电感等无源元件。

根据引脚的不同，有全端子元件（即元件引线端子覆盖整个元件端）和非全端子元件，一般的普通片式电阻、电容为全端子元件，而像钽电容之类则为非全端子元件。

THT（Through Hole Technology）：通孔插装技术SMT（Surface Mount Technology）：表面安装技术封装形式：封装形式是指安装半导体集成电路芯片用的外壳。

它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。

封装大致经过了如下发展进程：结构方面：TO－>DIP－>LCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装。

双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和是最普及的插装型封装，，封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般年菲为浦公司就开发出小外J （薄小外形SSOP （薄的缩小型SOIC二熟悉公司代理产品线模拟滤波器 光纤通信 高速信号处理和转换 无线/射频 光线通讯，模拟 显示支持电路 高频模拟和混合信号ASIC 数字转换器，接口，电源管理，电池监控 DC/DC 电源 电压基准MAXIM 前缀是“MAX”。

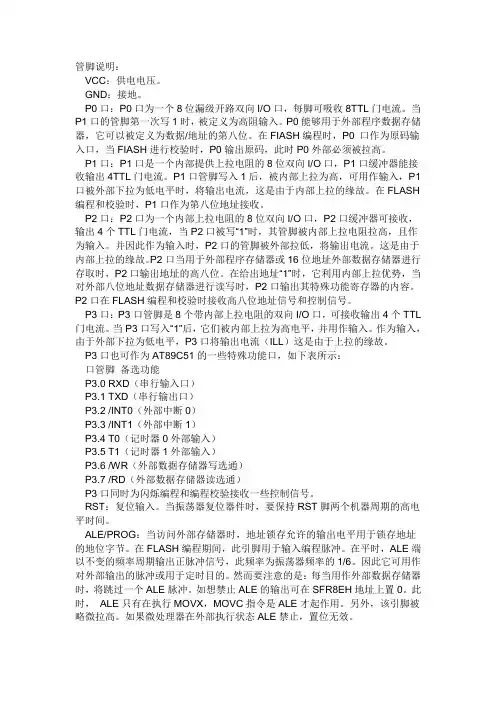

管脚说明：VCC：供电电压。

GND：接地。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。

在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。

P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。

在FLASH 编程和校验时，P1口作为第八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。

并因此作为输入时，P2口的管脚被外部拉低，将输出电流。

这是由于内部上拉的缘故。

P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。

在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。

P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。

当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。

作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。

P3口也可作为AT89C51的一些特殊功能口，如下表所示：口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。

单片机常见英文缩写（一）引言概述：在单片机领域，英文缩写在文档和代码中经常被使用。

本文将介绍单片机常见的英文缩写，让读者更好地理解和应用单片机技术。

本文包括五个大点：处理器相关缩写、外设相关缩写、通信相关缩写、存储器相关缩写以及其他相关缩写。

正文内容：一、处理器相关缩写：1. CPU：中央处理器，负责执行计算机的指令。

2. ALU：算术逻辑单元，执行算术和逻辑运算。

3. PC：程序计数器，存储当前指令的地址。

4. SP：堆栈指针，指向堆栈的当前位置。

5. ISR：中断服务程序，用于处理中断事件。

二、外设相关缩写：1. UART：通用异步收发传输器，实现串行通信。

2. LCD：液晶显示器，用于图形和文本显示。

3. LED：发光二极管，用于指示器和状态显示。

4. ADC：模拟数字转换器，将模拟信号转换为数字信号。

5. PWM：脉宽调制，用于控制电机速度和亮度。

三、通信相关缩写：1. I2C：串行总线，用于连接微控制器和外设。

2. SPI：串行外设接口，用于高速全双工通信。

3. CAN：控制器区域网络，用于实时通信和控制。

4. USB：通用串行总线，用于连接计算机和外设。

5. RF：无线射频，用于无线通信和远程控制。

四、存储器相关缩写：1. RAM：随机存取存储器，用于暂时存储数据。

2. ROM：只读存储器，存储固定的数据和程序。

3. EEPROM：可擦写可编程只读存储器，用于存储非易失性数据。

4. Flash：闪存，用于存储程序和数据。

5. SD：安全数码卡，用于存储和传输数据。

五、其他相关缩写：1. IDE：集成开发环境，提供软件开发工具。

2. ISP：在线编程，通过通信接口对单片机进行编程。

3. BJT：双极性晶体管，用于电子开关和放大器。

4. FPGA：现场可编程门阵列，用于实现数字逻辑电路。

5. MCU：微控制器，集成了处理器、存储器和外设的芯片。

总结：本文介绍了单片机常见的英文缩写，包括处理器、外设、通信、存储器以及其他相关的缩写。

常见硬件原理图中的“英文缩写”大全，只看名字就能看懂原理图！EN：Enable，使能。

使芯片能够工作。

要用的时候，就打开EN 脚，不用的时候就关闭。

有些芯片是高使能，有些是低使能，要看规格书才知道。

CS：Chip Select，片选。

芯片的选择。

通常用于发数据的时候选择哪个芯片接收。

例如一根SPI总线可以挂载多个设备，DDR总线上也会挂载多颗DDR内存芯片，此时就需要CS来控制把数据发给哪个设备。

RST：Reset，重启。

有些时候简称为R或者全称RESET。

也有些时候标注RST_N，表示Reset信号是拉低生效。

INT：Interrupt，中断。

前面的文章提到过，中断的意思，就是你正睡觉的时候有人把你摇醒了，或者你正看电影的时候女朋友来了个电话。

PD：Power Down，断电。

断电不一定非要把芯片的外部供电给断掉，如果芯片自带PD脚，直接拉一下PD脚，也相当于断电了。

摄像头上会用到这根线，因为一般的摄像头有3组供电，要控制三个电源直接断电，不如直接操作PD脚来的简单。

（在USB Type-C接口中有一个Power Delivery也叫PD，跟这个完全不一样，不要看错了。

）CLK：Clock，时钟。

时钟线容易干扰别人也容易被别人干扰，Layout的时候需要保护好。

对于数字传输总线的时钟，一般都标称为xxx_xCLK，如SPI_CLK、SDIO_CLK、I2S_MCLK（Main Clock）等。

对于系统时钟，往往会用标注频率。

如SYS_26M、32K等。

标了数字而不标CLK三个字，也是无所谓的，因为只有时钟才会这么标。

CTRL：control，控制。

写CONTROL太长了，所以都简写为CTRL，或者有时候用CMD（Command）。

SW：Switch，开关。

信号线开关、按键开关等都可以用SW。

PWM：PWM，这个已经很清晰了。

REF：Reference，参考。

例如I_REF，V_REF等。

参考电流、参考电压。

引言：51单片机是一种常用的嵌入式系统微控制器，常用于各种电子设备中。

在使用51单片机时，了解其外部引脚的英文全称是非常重要的。

本文将详细介绍51单片机外部引脚的英文全称，探讨其各个引脚的功能和用途。

概述：51单片机外部引脚的英文全称是根据它们在芯片上的物理位置和连接功能来命名的。

这些引脚包括电源引脚、输入输出引脚、复位引脚和其他特殊功能引脚。

了解这些英文全称可以帮助工程师更好地掌握51单片机的使用和应用。

正文：1. 电源引脚（Power Pins）1.1 VCCVCC引脚是指供电引脚，它连接到单片机的正电源。

VCC引脚提供的电压通常是5V，也可以是3.3V或其他电压。

1.2 GNDGND引脚是指接地引脚，它连接到单片机的负电源。

GND引脚用于建立电路的共地参考点。

2. 输入输出引脚（I/O Pins）2.1 P0.0 - P0.7P0引脚是51单片机上的一个8位可编程输入输出引脚组。

P0.0到P0.7分别对应于物理引脚P0.0到P0.7。

这些引脚可以配置为输入或输出，用于与其他设备进行数据交换。

2.2 P1.0 - P1.7P1引脚是51单片机上的另一个8位可编程输入输出引脚组。

P1.0到P1.7分别对应于物理引脚P1.0到P1.7。

这些引脚也可以配置为输入或输出，用于与其他设备进行数据交换。

2.3 P2.0 - P2.7P2引脚是51单片机上的第三个8位可编程输入输出引脚组。

P2.0到P2.7分别对应于物理引脚P2.0到P2.7。

这些引脚同样可以配置为输入或输出，用于数据交换。

2.4 P3.0 - P3.7P3引脚是51单片机上的第四个8位可编程输入输出引脚组。

P3.0到P3.7分别对应于物理引脚P3.0到P3.7。

这些引脚也可以配置为输入或输出。

3. 复位引脚（Reset Pin）3.1 RSTRST引脚是51单片机上的复位引脚。

当RST引脚被拉低时，单片机将被复位。

复位引脚通常通过一个复位电路提供一个确定的复位信号。

80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM 编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢？单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

单片机引脚说明-按其引脚功能分为四部分叙述这条引脚的功能————————————————————————————————作者: ————————————————————————————————日期:下面按其引脚功能分为四部分叙述这40条引脚的功能。

ﻫ１、主电源引脚ＶCC和VSＳVCＣ——(４０脚)接+５V电压；ﻫＶSS——(20脚)接地。

２、外接晶体引脚XＴAL1和XＴAL2ＸTAL1(19脚）接外部晶体的一个引脚。

在单片机内部，它是一个反相放大器的输入端,这个放大器构成了片内振荡器。

当采用外部振荡器时,对HＭOS单片机，此引脚应接地;对CHMOS单片机，此引脚作为驱动端。

ＸＴAL2（１8脚)接外晶体的另一端。

在单片机内部,接至上述振荡器的反相放大器的输出端。

采用外部振荡器时,对ＨMOS单片机,该引脚接外部振荡器的信号，即把外部振荡器的信号直接接到内部时钟发生器的输入端；对XHＭOS,此引脚应悬浮。

ﻫ3、控制或与其它电源复用引脚RSＴ／VPD、ＡLE/PROＧ、PSEN和EＡ/VＰP①RST/VPD（9脚）当振荡器运行时,在此脚上出现两个机器周期的高电平将使单片机复位。

推荐在此引脚与VSＳ引脚之间连接一个约8.２ｋ的下拉电阻，与VCC引脚之间连接一个约10μF的电容,以保证可靠地复位。

ﻫVCC掉电期间,此引脚可接上备用电源，以保证内部ＲAM的数据不丢失。

当VＣC主电源下掉到低于规定的电平,而ＶPD在其规定的电压范围(５±０.５V)内,ＶPD就向内部RAM提供备用电源。

②ALＥ/PROＧ（30脚)：当访问外部存贮器时,ALＥ（允许地址锁存)的输出用于锁存地址的低位字节。

即使不访问外部存储器，ＡLE端仍以不变的频率周期性地出现正脉冲信号,此频率为振荡器频率的１/6。

因此，它可用作对外输出的时钟，或用于定时目的。

然而要注意的是,每当访问外部数据存储器时，将跳过一个ALE脉冲。

ＡLE端可以驱动（吸收或输出电流)8个LＳ型的ＴＴＬ输入电路。

简单的说，嵌入式是嵌入式系统的简称，所谓嵌入式系统是指嵌入到应用对象中的专用计算机系统。

这里的对象就是指产品，比如日常使用的冰箱、空调、洗衣机，或者手机、游戏机等。

这些产品中都有计算机系统，这类计算机系统就是嵌入式计算机系统。

至于单片机、ARM、FPGA、DSP等都是实现嵌入式系统的硬件平台。

根据对象体系的功能复杂性和计算处理复杂性，提供的不同选择。

对于简单的家电控制嵌入式系统，采用简单的8位单片机就足够了，价廉物美，对于手机和游戏机等，就必须采用32位的ARM和DSP等芯片了。

FPGA是一种更偏向硬件的实现方式。

所以要学习嵌入式，要从单片机开始，然后学习ARM和DSP之类我个人认为你说的刚好相反。

不是别的，FPGA就是自己构建硬件电路，而DSP有内嵌的硬件乘法模块。

单片机应该是偏软的，比如说吧, 现在基本上可以完全用高级语言（如C）来编写单片机程序，而DSP 确还是要用到汇编。

你要知道，汇编可以说就是硬件语言。

呵呵，希望对你有用————ARM、FPGA和DSP的特点和区别是什么?发布时间：2009-5-8 14:25 发布者：ARM 阅读次数：833 DSP（digital singnal processor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。

一个数字信号处理器在一块不大的芯片内包括有控制单元、运算单元、各种寄存器以及一定数量的存储单元等等，在其外围还可以连接若干存储器，并可以与一定数量的外部设备互相通信，有软、硬件的全面功能，本身就是一个微型计算机。

DSP采用的是哈佛设计，即数据总线和地址总线分开，使程序和数据分别存储在两个分开的空间，允许取指令和执行指令完全重叠。

也就是说在执行上一条指令的同时就可取出下一条指令，并进行译码，这大大的提高了微处理器的速度。

另外还允许在程序空间和数据空间之间进行传输，因为增加了器件的灵活性。

其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

P3.0端口的第二功能为RXD，意思是串行输入口
P3.1端口的第二功能为TXD，意思是串行输出口，连接计算机下载程序的串口RXD，TXD是用于单片机和计算机（或单片机与单片机）之间通讯用的
8051单片机内部有固件程序，在单片机上电的时候会首先和计算机通信一次，确认计算机有没有给它发送下载程序的命令。

如果没有下载程序的命令，单片机会自动的执行它原来内部的程序，如果有下载命令的话，它会先和计算机进行信息交互，把计算机要给它下载程序的内容重新下载进去。

单片机只有在启动的时候才会检测是否需要下载程序，这也是单片机需要冷启动的原因。

P3.2和P3.3端口的第二功能分别是外部中断0和外部中断1（INT0，INT1）
P3.4和P3.5端口第二功能分别是外部计数输入定时器0和外部计数输入定时器1（T0，T1）P3.6和P3.7端口第二功能是用于外部数据的读和写
P3.0—3.7(有第二功能的)端口在启动第二功能的时候都要对其对应的特殊功能寄存器进行设置(每个特殊功能寄存器对应一个端口，每一个寄存器都有它的地址)
18，19管脚分别是XTAL2和XTAL1，这两个管脚是单片机晶振的输入端（晶振两端分别占用X1和X2）
30管脚即ALE，输出1/6晶振频率的方波。

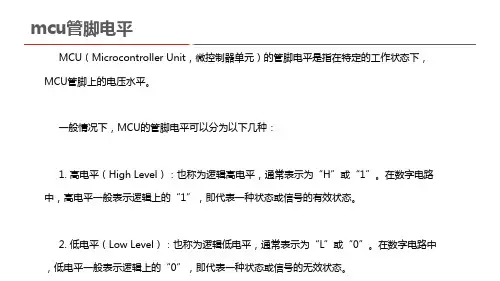

MCU芯片管脚定义基本常识1、输入口（In put ）输入口其实可以理解为一个对地电阻和对VDD电阻均为无穷大的端口，它的状态完全由外部电路决定。

此脚不用时不能悬空，视工作情况要么接地要么到VDD。

2、输出口（Output ）输出口可由程序设定为输出高或输出低，在负载范围内，输出高时的电压约等于VDD，输出低时的电压约等于VSS。

此脚不用时可悬空。

3、有内部上拉的输入口（Pull-high ）有内部上拉的输入口相当于该输入口在芯片内部接了一个150K左右的电阻到VDD。

因此，与普通输入口相比，有内部上拉的输入口在外围悬空的情况下测量的电压近似于VDD （不用时可悬空），而普通输入口在外围悬空的情况下测量的电压是不确定的，在VSS~VDD之间变化，实际运用时是不能悬空的。

4> 开漏输出（Open-dnain ）开漏输出的输出口特性如下：输出低时对VSS阻抗极低，在负载范围内近似于VSS ;输出高时对VSS和VDD阻抗视为无穷大，输出电压取决于外部电路提供的电压（最大为芯片极限存受电压）。

5、I/O 口顾名思义同一脚即是输入口又是输出口，在不同的时候是不同的状态，视工作情况考虑外部电路；此脚有输入状态，所以不用时不能悬空，也不能直接接地或接VDD，需通过47K以上的电阻上拉到VDD或下拉到地。

6、如何准确判断输入/输出状态下面通过一个电阻就可以准确判断出I/O的输入/输出状态。

请参考下表：悬空10K 电阻上拉到VDD 10K电阻下拉到VSS测试结果待测I/O电压高高高输出高低低低输出低不定高低普通输入高高低内部上拉7、I/O的内部保护I/O 一般都有内部保护电路，均采用二极管钳位保护，保证I/O的电压不超过VDD+0.7V且不低于VSS-0.7V ,确保I/O不因外部一定的电压而受到损伤。

8、应用注意事项所有输入口均不能悬空（内部上拉的输入口除外），必须通过外部电路接上稳定的高或低电位，否则会导致MCU的耗电剧增或工作状态的变化。
