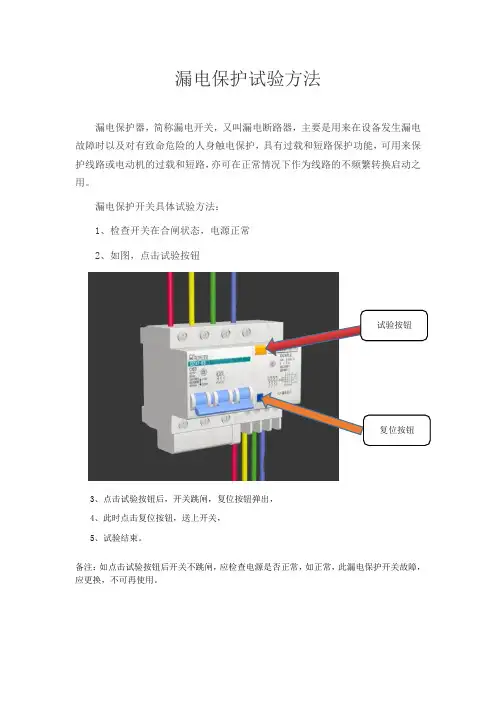

漏电保护试验方法
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护开关具体试验方法：
1、检查开关在合闸状态，电源正常
2、如图，点击试验按钮
3、点击试验按钮后，开关跳闸，复位按钮弹出，
4、此时点击复位按钮，送上开关，
5、试验结束。
备注：如点击试验按钮后开关不跳闸，应检查电源是否正常，如正常，此漏电保护开关故障，
应更换，不可再使用。
漏电保护的检查和试验制度漏电保护是保障电气安全的关键措施之一，漏电保护装置的稳定运行是保障人身和财产安全的重要保障。
为保证漏电保护装置的可靠性和稳定性，需要制定相应的检查和试验制度，保证漏电保护装置的及时发现故障和排除故障，提高电气设备的运行可靠性，保障人身和财产的安全。
漏电保护装置的作用漏电保护装置是一种用来检测漏电的安全保护装置。
当装置监控到漏电时，会发出警报并切断电源，从而避免人身和设备损失。
漏电保护装置在我国国家标准《城市、建筑物电气设计技术标准》中被视为强制性的设备，必须在电气设备中进行安装和使用。
漏电保护装置的检查和试验为保证漏电保护装置的可靠性和稳定性，需要制定相应的检查和试验制度。
漏电保护装置的检查和试验包括定期检查和日常检查两种。
定期检查定期检查的主要目的是判断漏电保护装置的性能是否正常，检查内容包括：1.检查绝缘电阻：检测线路的绝缘电阻是否符合要求；2.检查漏电保护装置的额定动作电流和动作时间是否符合标准要求；3.检查漏电保护装置的分界值是否符合要求；4.对漏电保护装置进行试验，模拟现场漏电情况。
定期检查的周期一般为1年，对于特殊场所和特殊设备，应制定相应的检查周期。
日常检查日常检查的主要目的是发现和排除漏电保护装置的故障，检查内容包括：1.检查漏电保护装置的指示灯是否正常；2.检查漏电保护装置的操作按钮和触发装置是否正常；3.检查漏电保护装置的连接线路和配电线路是否正常；4.定期进行按钮操作试验；5.对漏电保护装置进行漏电试验。
日常检查应每季度进行一次，并做好记录。
漏电保护装置的漏电试验漏电试验是漏电保护装置检查试验中的一个重要环节，主要检测漏电保护装置的灵敏度、分界值和动作时间等指标。
漏电试验包括单相漏电试验和三相漏电试验两种。
单相漏电试验单相漏电试验是在单相电路条件下进行的试验，用于检测漏电保护装置的灵敏度和分界值。
试验步骤如下：1.接通漏电保护装置；2.接入额定电流的负载；3.设定不同电流值进行试验，检测漏电保护装置的动作时间和分界值。
编号:BGD-ZJ-20190108淮南矿业集团谢桥煤矿井下变电所局扇馈电开关漏电试验安全技术措施编制：年月日参与编制：年月日技术主管：年月日审核：年月日单位负责人：年月日会审单位：机电办：年月日安监处：年月日调度所：年月日保供队：年月日批准：机电副总：年月日《井下变电所局扇馈电开关漏电试验安全技术措施》会审意见井下变电所局扇馈电开关漏电试验安全技术措施一、概述：根据《煤矿安全规程》第四百五十三条条规定：井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保护自动切断漏电的馈电线路。
每天必须对低压检漏装置的运行情况进行1次跳闸试验。
为了进一步做好变电所内的局扇馈电开关漏电试验，确保局扇供电安全；避免因局扇供电线路馈电开关漏电试验方法不当造成的局扇无计划停风事故，特编制此安全技术措施。
二、检漏试验范围：1、本规定中局扇供电线路是指专局供电线路。
2、变电所内所供的局扇供电线路总馈电开关和具有选择性漏电保护功能的分馈电开关。
三、检漏试验责任单位和漏电试验时间规定：1、责任单位：由变电所内低压开关供电的局扇线路的漏电试验由保供队负责。
2、漏电试验时间：2.1局扇供电线路电源对应于地面110KV变电所1#主变线路（简称“1#主变线路”）试验时间：9:00～9:20。
2.2局扇供电线路电源对应于地面110KV变电所3#主变线路（简称“3#主变线路”）试验时间：9:30～9:50。
四、检漏试验实施步骤：1、“1#主变线路”漏电试验步骤：（1）9:00～9:05分，“1#主变线路”运行的专局必须全部通过人工方式切换到备局（或混局）上运行；所有局扇的切换工作由局扇使用单位负责；切换完成后必须向矿调度汇报。
（2）9:05～9:15分，保供队井下供电班变电所值班员通过观察局扇线路总馈电开关的电流为零时，向矿调度汇报确认被影响单位专局已经全部切换到备局（或混局）上，并征得矿调度同意后，对局扇馈电开关进行试验；试验完毕后，变电所值班员立即恢复局扇馈电开关正常供电，并向矿调度汇报。
远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电，为了使供电系统在出现上述现象时能及时、迅速、可靠得保护，需定期对馈电进行远方漏电试验。
一、试验原理目前,采用较多得两种方法：直流检测法、零序电流电压法.1、直流检测法就是我们采用较多得一种方法,如移变、馈电开关。
它得优点就是电路简单，设备造价低，使用可靠。
缺点就是不具备选择性,一个供电系统只能加装一个。
它们得工作原理都就是采用附加直流电源得方式进行漏电保护得，当检漏继电器接入电网时，直流电源便与电网、绝缘电阻构成直流电路,其回路就是：直流电源（＋）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源(-）。
该回路得电流与电网总绝缘电阻值成反比,也就就是说,绝缘电阻值越高回路电流就越小,故可用回路电流得大小来表示电网总绝缘电阻值。
当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目得。
2、零序电流电压法，如一水平变电所高开柜.零序电流电压法得优点:可以进行漏电选择,有效地切断有故障得一路；零序电流电压法得缺点:设备体积大、造价昂贵,由于技术不过关易造成误动作。
当电网绝缘电阻较高时，零序电流电压为零,电网绝缘电阻下降至整定值时或电网有接地故障时,电流互感器检测到零序电流与零序电压比较后产生得信号，经电路放大，使开关动作切断故障电源，从而达到漏电保护得作用。
二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关，馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做得好。
2、将馈电开关合闸后，按下漏试按钮,馈电保护动作正常说明可以试验3、在配电点供电得最远端得真空磁力启动器中得负荷侧按电压等级接入试验电阻（660V用１1千欧1０W电阻,1１40Ｖ用20千欧1０W电阻，1２7V用２千欧１0W电阻）,接电阻时,试验电阻得一端接在真空接触器二次侧得一相螺栓上，另一端接在接地螺栓上,然后盖好外盖，送电。
济矿阳便发〔2013〕131号关于规范电气设备漏电实验的管理规定各单位：为加强我矿供用电安全管理，保证矿井供电系统安全、可靠、经济、合理的运行，结合我矿实际情况，特制定本规范。
井上下低压供电应装设漏电保护装置，并由机电科负责监督、检查及考核。
一、井下电气设备1.低压供电开关必须设有漏电保护功能，由专职人员进行每日一次的漏电跳闸试验，并认真填写记录；发现失灵，要立即汇报调度室和机电科停止供电，并要立即安排人员进行处理，否则按规定对责任人进行处罚；如有漏检等，将按相关规定对责任人进行处罚。
运行中的检漏保护装置必须每半月做一次远方人工漏电跳闸试验，并将试验情况认真记录，做远方漏电试验要有远方漏电试验措施。
井下低压远方漏电试验安全技术措施见附件1。
2.严禁甩掉漏电保护使用，连续发生两次漏电掉闸,不准再送，要立即组织人员查找故障，进行处理。
否则按规定对责任人进行处罚。
3.照明信号综合保护装置每天试验一次。
对具有选择性功能的检漏保护装置，各支路应每天做一次跳闸试验，总检漏保护装置每周至少做一次跳闸试验。
二、地面电气设备1.地面漏电保护装置每周至少做一次跳闸试验。
2.必须安装漏电保护器的设备和场所：（1）末端保护a) 移动式电气设备及手持式电动工具；b) 生产用的电气设备；c) 施工工地的电气机械设备；d) 安装在户外的电气装置；e) 临时用电的电气设备；f) 除壁挂式空调电源插座外的其他电源插座或插座回路；g) 喷水池、浴池的电气设备；h) 安装在水中的供电线路和设备；i) 医院中可能直接接触人体的电气医用设备。
（2）线路保护低压配电线路根据具体情况采用二级或三级保护时，在总电源端、分支线首端或线路末端安装漏电保护器。
3.漏电保护器必须编号，试验记录要根据实际情况按编号填写。
三、责任范围划分井下变电所、移动变电站等固定地点远方漏电试验由运转工区供电维修人员负责，其他地点的远方漏电试验由使用单位或包机责任单位电工负责。

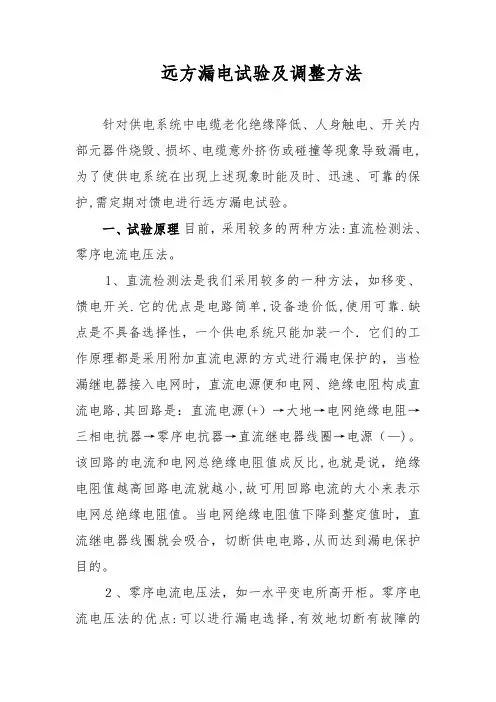

远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电,为了使供电系统在出现上述现象时能及时、迅速、可靠的保护,需定期对馈电进行远方漏电试验。
一、试验原理目前，采用较多的两种方法:直流检测法、零序电流电压法。
1、直流检测法是我们采用较多的一种方法，如移变、馈电开关.它的优点是电路简单,设备造价低,使用可靠.缺点是不具备选择性，一个供电系统只能加装一个．它们的工作原理都是采用附加直流电源的方式进行漏电保护的，当检漏继电器接入电网时，直流电源便和电网、绝缘电阻构成直流电路,其回路是：直流电源(+）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源（—)。
该回路的电流和电网总绝缘电阻值成反比,也就是说，绝缘电阻值越高回路电流就越小,故可用回路电流的大小来表示电网总绝缘电阻值。
当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目的。
２、零序电流电压法，如一水平变电所高开柜。
零序电流电压法的优点:可以进行漏电选择,有效地切断有故障的一路;零序电流电压法的缺点:设备体积大、造价昂贵，由于技术不过关易造成误动作。
当电网绝缘电阻较高时，零序电流电压为零，电网绝缘电阻下降至整定值时或电网有接地故障时，电流互感器检测到零序电流和零序电压比较后产生的信号，经电路放大，使开关动作切断故障电源,从而达到漏电保护的作用。
二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关,馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做的好．2、将馈电开关合闸后,按下漏试按钮，馈电保护动作正常说明可以试验3、在配电点供电的最远端的真空磁力启动器中的负荷侧按电压等级接入试验电阻（660V用11千欧10Ｗ电阻,11４0V用20千欧10Ｗ电阻,127V用２千欧1０Ｗ电阻),接电阻时,试验电阻的一端接在真空接触器二次侧的一相螺栓上，另一端接在接地螺栓上,然后盖好外盖,送电。

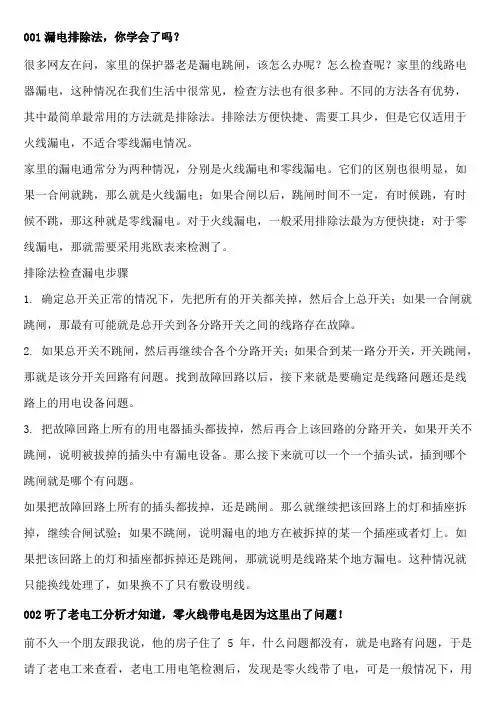

001漏电排除法，你学会了吗？很多网友在问，家里的保护器老是漏电跳闸，该怎么办呢？怎么检查呢？家里的线路电器漏电，这种情况在我们生活中很常见，检查方法也有很多种。
不同的方法各有优势，其中最简单最常用的方法就是排除法。
排除法方便快捷、需要工具少，但是它仅适用于火线漏电，不适合零线漏电情况。
家里的漏电通常分为两种情况，分别是火线漏电和零线漏电。
它们的区别也很明显，如果一合闸就跳，那么就是火线漏电；如果合闸以后，跳闸时间不一定，有时候跳，有时候不跳，那这种就是零线漏电。
对于火线漏电，一般采用排除法最为方便快捷；对于零线漏电，那就需要采用兆欧表来检测了。
排除法检查漏电步骤1. 确定总开关正常的情况下，先把所有的开关都关掉，然后合上总开关；如果一合闸就跳闸，那最有可能就是总开关到各分路开关之间的线路存在故障。
2. 如果总开关不跳闸，然后再继续合各个分路开关；如果合到某一路分开关，开关跳闸，那就是该分开关回路有问题。
找到故障回路以后，接下来就是要确定是线路问题还是线路上的用电设备问题。
3. 把故障回路上所有的用电器插头都拔掉，然后再合上该回路的分路开关，如果开关不跳闸，说明被拔掉的插头中有漏电设备。
那么接下来就可以一个一个插头试，插到哪个跳闸就是哪个有问题。
如果把故障回路上所有的插头都拔掉，还是跳闸。
那么就继续把该回路上的灯和插座拆掉，继续合闸试验；如果不跳闸，说明漏电的地方在被拆掉的某一个插座或者灯上。
如果把该回路上的灯和插座都拆掉还是跳闸，那就说明是线路某个地方漏电。
这种情况就只能换线处理了，如果换不了只有敷设明线。
002听了老电工分析才知道，零火线带电是因为这里出了问题！前不久一个朋友跟我说，他的房子住了5年，什么问题都没有，就是电路有问题，于是请了老电工来查看，老电工用电笔检测后，发现是零火线带了电，可是一般情况下，用电笔检测插座时，只有火线会因为带电所以亮灯，零线是不会的，朋友家的问题到底出在哪里呢？老电工分析了朋友家的情况，通常来说，零线带电基本上就是接地不良，较为常见的是因为零线接触不好或者断掉了，也有一些其他平常较为少见的原因，而电工扒开朋友家的插座后也证实了，朋友家的电路问题就是因为零线断裂引起的。
辛置煤矿电气设备漏电实验的管理规定`机电科2020年2月关于进一步规范电气设备漏电实验的管理规定各单位：为加强我矿供用电安全管理，保证矿井供电系统安全、可靠、经济、合理的运行，结合我矿实际情况，特制定本规范。
井上下低压供电应装设漏电保护装置，并由机电科负责监督、检查及考核。
一、检查和实验的要求1、低压馈电开关、照明综保必须设有漏电保护功能，由专职人员进行每日下午17:00-19:00对设备进行一次的漏电跳闸试验，实验完毕后将试验情况认真填写漏电试验记录，并将试验情况汇报至调度室机运台。
2、责任单位的起动器开关漏电闭锁保护试验由责任队组机电维护工工负责，保证每15天进行一轮巡查试验。
3、当月漏电实验记录台账由区队机电技术员负责于下月一号交机电科供电组处存档。
4、井下各条供电线路每月月底进行一次远方漏电试验，实验完毕后将试验情况认真填写在远方漏电实验回馈单上，出井后交机电科供电供电组处。
做远方漏电试验要有远方漏电试验安全措施。
二、责任范围划分1、机电科作为机电管理部门，负责全矿电气设备漏电检查和试验的服务、监督、指导、管理等工作，并对各区队漏电检查和试验工作执行状况进行监督管理。
2、井下维运队负责井下各变电所内馈电开关的漏电检查和试验工作。
3、各采掘、井下其他辅助区队负责对本区队管辖区域范围内的在用电气设备进行漏电检查和试验，同时配合机电维运队对本队供用电线路馈电开关进行漏电试验。
三、注意事项1、各区队必须明确相关责任人及试验人员，试验人员必须是经培训合格取得井下电钳工操作资格证的人员。
变电所内设备试验必须由取得井下电气作业资格的人员进行。
2、涉及局部通风机供电电源的试验设备进行试验时，试验人员在试验后必须先恢复线路供电后，方可进行其他线路开关的试验。
3、工作面动力总开或排水总开实验前必须提前将工作面水泵倒接至不进行实验的回路，以保证工作面排水安全可靠。
四、考核处罚1、每天漏电实验后未将试验结果汇报调度室机运台的一次处罚机电副队长100元。

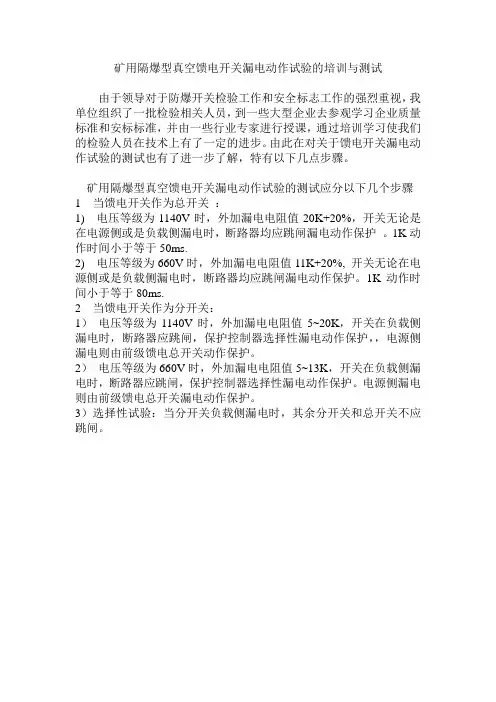

矿用隔爆型真空馈电开关漏电动作试验的培训与测试
由于领导对于防爆开关检验工作和安全标志工作的强烈重视，我单位组织了一批检验相关人员，到一些大型企业去参观学习企业质量标准和安标标准，并由一些行业专家进行授课，通过培训学习使我们的检验人员在技术上有了一定的进步。
由此在对关于馈电开关漏电动作试验的测试也有了进一步了解，特有以下几点步骤。
矿用隔爆型真空馈电开关漏电动作试验的测试应分以下几个步骤1 当馈电开关作为总开关：
1) 电压等级为1140V时，外加漏电电阻值20K+20%，开关无论是在电源侧或是负载侧漏电时，断路器均应跳闸漏电动作保护。
1K动作时间小于等于50ms.
2) 电压等级为660V时，外加漏电电阻值11K+20%, 开关无论在电源侧或是负载侧漏电时，断路器均应跳闸漏电动作保护。
1K动作时间小于等于80ms.
2 当馈电开关作为分开关：
1）电压等级为1140V时，外加漏电电阻值5~20K，开关在负载侧漏电时，断路器应跳闸，保护控制器选择性漏电动作保护，，电源侧漏电则由前级馈电总开关动作保护。
2）电压等级为660V时，外加漏电电阻值5~13K，开关在负载侧漏电时，断路器应跳闸，保护控制器选择性漏电动作保护。
电源侧漏电则由前级馈电总开关漏电动作保护。
3）选择性试验：当分开关负载侧漏电时，其余分开关和总开关不应跳闸。
漏电保护的检查和试验制度漏电保护是一种重要的电气安全装置，用于检测和防止电路中的漏电问题。
在工业、商业和住宅等各种场所中，漏电保护的检查和试验非常重要，以确保电气设备和电路的安全性能。
本文将详细介绍漏电保护的检查和试验制度，包括检查标准、检测方法、试验步骤以及结果评估等内容。
一、漏电保护的检查标准漏电保护的检查标准主要包括相关的法规和标准要求。
在国内，漏电保护的检查应参照《住宅、公共建筑电气装置工程施工及验收规范》（GB 50303-2014）和《电气装备使用规范》（GB 50168-2017）等相关规范进行。
同时，还可以参考国际电工委员会（IEC）和国际电气工程师协会（IEEE）等国际标准。
二、漏电保护的检测方法漏电保护的检测方法主要有直接测量法和间接测量法两种。
1. 直接测量法直接测量法是通过专用的测试仪器来进行漏电保护的检测。
常用的测试仪器包括漏电流表、漏电测试仪、电流表、电压表等。
该方法可以直接测量漏电电流和漏电保护器的动作时间等参数，较为准确。
但需要具备一定的专业知识和技能，对测试仪器的正确使用和操作也有一定要求。
2. 间接测量法间接测量法是通过额定的电流和电压来判断漏电保护的运行状态。
常用的方法有漏电保护断开试验和泄漏灵敏度试验等。
断开试验是指将额定电压加到漏电保护器上，通过漏电保护器的动作来判断是否正常工作；泄漏灵敏度试验是指通过在电路上加入已知大小的测试电流，判断漏电保护器的动作时间和动作电流是否符合要求。
三、漏电保护的试验步骤漏电保护的试验步骤一般包括预试验、功能试验和操作试验三个环节。
1. 预试验预试验是在正式试验之前进行的基础工作，主要包括对试验仪器的校准和检查，检查线路和接线是否正常以及漏电保护器的相关参数是否符合要求等。
2. 功能试验功能试验是通过对漏电保护器进行不同负载和故障条件下的试验，来判断其是否能正确动作。
试验方法包括无负载试验、额定负载试验、短路故障试验、接地故障试验等。
第1篇一、实验背景为了提高电气设备的安全性，确保人身和财产的安全，本实验旨在通过漏电试验，检验电气设备的绝缘性能和接地状况，从而确保电气设备的正常运行。
本实验选择了某型号的电气设备作为试验对象，通过使用专业的漏电检测仪器进行测试。
二、实验目的1. 了解漏电试验的基本原理和操作方法。
2. 掌握电气设备绝缘性能和接地状况的检测方法。
3. 提高对电气设备安全性的认识，增强安全意识。
三、实验原理漏电试验是利用专业的漏电检测仪器，对电气设备的绝缘性能和接地状况进行检测。
当电气设备的绝缘性能下降或接地不良时，电流会通过绝缘材料泄漏到地，形成漏电。
通过检测漏电电流的大小，可以判断电气设备的绝缘性能和接地状况。
四、实验仪器与材料1. 漏电检测仪：用于检测电气设备的漏电电流。
2. 电气设备：试验对象，包括绝缘性能和接地状况。
3. 试验电缆：连接漏电检测仪和电气设备。
4. 电源：为漏电检测仪提供工作电压。
五、实验步骤1. 准备工作：将漏电检测仪、电气设备、试验电缆和电源准备好。
2. 连接电路：将漏电检测仪、电气设备、试验电缆和电源按照电路图连接好。
3. 漏电检测：开启漏电检测仪，进行漏电电流检测。
4. 结果分析：根据漏电检测仪显示的漏电电流值，分析电气设备的绝缘性能和接地状况。
5. 试验记录：记录实验数据，包括漏电电流值、设备名称、试验时间等。
六、实验结果与分析1. 漏电电流值：根据实验数据，电气设备的漏电电流值为X mA。
2. 绝缘性能分析：根据国家标准，电气设备的绝缘性能应满足以下要求：- 绝缘电阻：不小于1MΩ；- 绝缘强度：不小于2kV。
本实验中，电气设备的绝缘电阻和绝缘强度均满足国家标准要求。
3. 接地状况分析：根据国家标准，电气设备的接地电阻应不大于4Ω。
本实验中，电气设备的接地电阻为Y Ω，满足国家标准要求。
七、实验体会与收获1. 通过本次实验，了解了漏电试验的基本原理和操作方法，掌握了电气设备绝缘性能和接地状况的检测方法。
方山分公司白庙矿远方漏电试验安全技术措施编制单位：负责人：编制人：编制日期：方山分公司白庙矿远方漏电试验安全技术措施会审地点：会审时间：年月日方山分公司白庙矿远方漏电实验安全技术措施为检验井下低压检漏保护装置安全性能，确保矿井下供电系统中低压馈电开关和照明信号综合保护装置漏电保护正常使用，动作灵敏可靠。
依据《煤矿井下检漏器安装、维护与检修细则》中第十九条规定：在瓦斯检查员的配合下，对新安装的检漏保护装置在首次投入运行前做一次远方漏电跳闸试验。
运行中的检漏保护装置，每月至少做一次远方人工漏电试验。
我科室将按照规定组织人员对井下检漏保护装置进行远方人工漏电试验，为保证试验工作顺利进行及试验期间施工安全，特制定以下安全技术措施：一、试验方法：1、在瓦斯检查员的配合下，对新安装的检漏保护装置在首次投入运行前做一次远方漏电跳闸试验。
运行中的检漏保护装置每月至少做一次远方人工漏电试验。
2、有选择性的检漏保护装置做远方人工漏电跳闸试验时，总检漏保护装置应在分支开关断开后在分支开关入口处做人工漏电跳闸试验，其余分路开关应分别做一次远方人工漏电跳闸试验。
试验方法是：在最远端的控制开关的负荷侧按不同电压等级接入试验电阻(127 V用2kΩ、10W电阻，380V用3．5 kΩ、10W电阻，660V用11 kΩ、10W电阻，l140V用20 kΩ、10 W电阻)。
例如电磁起动器中试验电阻的一端接在熔断管的螺扣上，另一端接在外壳上，盖上外盖后送电，观察馈电开关是否跳闸。
如跳闸，说明检漏保护装置动作可靠。
试验完毕后，要拆除试验电阻。
二、试验人员：由机电科组织，井下机电班组长、电钳工、瓦斯检查员参与试验。
三、试验前准备工作：1、确定试验内容及停电范围，在试验期间停止生产，确保用电安全。
2、按照试验电压不同，准备对应试验电阻（127V用2kΩ、10W 电阻，380V用3.5kΩ、10W电阻，660V用11KΩ10w电阻，1140V用20KΩ10W电阻）。
电气设备漏电试验方法一、漏电试验方法1、矿用一般型10KV高压开关柜：在送电情况下，按下高压开关柜面板上的漏电试验按钮，如果该开关柜内的真空断路器跳闸，说明该柜漏电保护装置灵敏、可靠；如不跳闸，说明该柜漏电保护装置不起作用。
2、矿用一般型低压开关柜：在送电情况下，按下低压开关柜面板上的漏电试验按钮，如果开关跳闸，说明该柜漏电保护装置灵敏、可靠；如不跳闸，说明该柜漏电保护装置不起作用。
3、隔爆型高压真空配电装置：在送电情况下，按下隔爆型高压真空配电装置上的漏电试验按钮，如果其内部真空断路器跳闸，说明该柜漏电保护装置灵敏、可靠；如不跳闸，说明该柜漏电保护装置不起作用。
4、移动变电站：在送电情况下，按下移动变电站低压侧上的漏电试验按钮，如果高压侧真空断路器跳闸，说明该移动变电站漏电保护装置灵敏、可靠；如不跳闸，说明其漏电保护装置不起作用。
5、馈电开关：在送电情况下，按下馈电开关上的漏电试验按钮（或转动旋钮），如果跳闸，说明该馈电开关漏电保护装置灵敏、可靠；如不跳闸，说明其漏电保护装置不起作用。
6、照明信号综合保护装置及煤电钻综合保护装置（下称综保）：按下停止按钮，综保分闸，再继续按停止按钮到底（至不能按动为止）如果装置上指示灯全部亮，说明该漏电保护装置灵敏、可靠；如指示灯不亮，说明其漏电保护装置不起作用。
二、远程漏电试验方法1、对新安装电气设备在其首次投入运行前必须做一次远方人工漏电跳闸试验。
运行中的电气设备，每月做一次远方人工漏电跳闸试验。
有选择性检漏保护装置的电气设备做远方人工漏电跳闸试验时，总检漏保护装置应在分支开关断开后在分支开关入口处做人工漏电跳闸试验，其余分支开关应分别做远方人工漏电跳闸试验。
2、远方漏电试验方法：在最远端的控制开关（磁力启动器）的负荷侧按不同电压等级接入试验电阻（127V用2KΩ、10W电阻，380V用3.5KΩ、10W电阻，660V用11KΩ、10W电阻，1140V用22KΩ、10W 电阻）。
漏电开关模拟试验记录一、实验目的：1.了解漏电开关的工作原理和基本性能；2.学习使用漏电开关模拟试验仪进行试验操作；3.通过模拟试验，掌握漏电开关的调试和故障排除方法。
二、实验仪器和材料：1.漏电开关模拟试验仪；2.电源；3.电阻箱；4.电压表；5.电流表；6.导线；7.试验电器：电灯、电风扇等。
三、实验步骤：1.连接电路：根据实验仪器说明书，将电源、电阻箱、电压表和电流表依次连接到漏电开关模拟试验仪上。
2.设置参数：根据实验要求，设置漏电开关模拟试验仪的额定电压和额定电流。
3.调试漏电开关：将漏电开关连接到漏电开关模拟试验仪的输出端，按下试验仪的漏电开关测试按钮，观察漏电开关是否能够及时切断电源。
如果切断不及时，需要适当调整试验仪的灵敏度。
4.漏电保护试验：将电灯和电风扇分别接到漏电开关模拟试验仪的输出端，按下试验仪的漏电保护测试按钮，观察漏电开关是否能够及时切断电源。
记录切断时间和电流大小，并计算漏电开关的触发时间和动作电流。
5.故障排除：如果漏电开关不能正常工作，根据实验仪器说明书和电路图进行故障排查，逐步检查电源、电压表、电流表等设备和连接线路，找出可能的故障点。
6.实验总结：根据实验数据和观察结果，分析漏电开关模拟试验的准确性和可靠性，并总结漏电开关的工作特点和应用场景。
四、实验数据记录：实验1：漏电开关调试-额定电压：220V-额定电流：30A-切断时间：0.1秒-调试结果：漏电开关能够及时切断电源，灵敏度设置合适。
实验2：漏电保护试验-实验电器：电灯-动作电流：15A-触发时间：0.08秒-实验结果：漏电开关能够及时切断电源，保护电器的安全。
实验3：漏电保护试验-实验电器：电风扇-动作电流：20A-触发时间：0.1秒-实验结果：漏电开关能够及时切断电源，保护电器的安全。
五、实验总结：通过本次漏电开关模拟试验，我们对漏电开关的工作原理和基本性能有了更深入的了解。
漏电开关在电路中起到了重要的安全保护作用，当电器发生漏电时能够及时切断电源，防止人身和财产的损失。
漏电保护测试原理
漏电保护测试是用来检测电气设备或电路中是否存在漏电情况的一种测试方法。
其原理是基于电气电路的工作方式和电流流动的基本规律。
在正常情况下，电力系统中的电流应该沿着闭合的回路流动，电气设备的工作电流应该在规定的范围内。
如果电气设备的绝缘被损坏，或者因为外部因素而导致电流绕过回路流向大地，就会产生漏电现象。
漏电保护测试就是通过测量电流的差异来检测和判断是否存在漏电。
测试时，首先将被测试的电气设备接入测试仪器，并将测试仪器与电源连接。
然后，通过测试仪器对设备进行不同情况下的测试，如正常工作时的电流、漏电时的电流等。
测试仪器会通过测量电流的大小和方向来判断是否存在漏电。
如果电流的大小在设定的安全范围内，并且方向和预期的方向一致，则判断为正常；如果电流的大小超出安全范围或方向与预期的方向相反，则判断为存在漏电。
此外，漏电保护测试还可以根据特定情况下的测试要求进行不同的测试方法，如短路测试、过渡电阻测试等。
这些测试方法可以更加准确地判断漏电情况，提高漏电保护的可靠性。
总的来说，漏电保护测试是一种通过测量电流大小和方向来判断电气设备是否存在漏电问题的方法。
它可以有效地保护人们的生命安全，预防漏电事故的发生。
漏电保护远方试验操作过程说明
我矿井下低压供电系统中馈电开关检漏继电器，为使其使用正常，动作灵敏可靠，保证供电安全。
依据煤炭部制定的《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第十八条规定，每月至少对检漏继电器进行一次远方人工漏电试验，因我矿是煤与瓦斯突出矿井，为保证试验安全，特编制本操作过程说明：
一、试验时间：每月内对井下所用的馈电开关检漏继电器逐台进行一次远方人工漏电试验。
二、试验人员组织：机电科专业组试验人员、被试验区队电工各一人。
三、试验方法：在最远端的真空磁力起动器的负荷侧按电压等级接入试验电阻（11千欧10瓦电阻），试验电阻的一端接在电机电源的一相接线柱上，另一端接在接地螺栓上，然后盖上外盖，送电。
观察馈电开关是否跳闸，如立即跳闸，说明检漏器动作可靠，试验完毕后，要拆除试验电阻，盖好外盖，恢复正常供电。
四、技术要求及安全注意事项：
1、试验人员在远方人工漏电试验前，应对馈电开关检漏器运行情况进行一次全面检查试验，并作好记录，检查试验内容：
⑴、观察欧姆表指示是否正常。
当电网绝缘660伏低于30千欧，被试验区队电工应检查供电网络电缆及设备有无漏电现象及时采取措施，提高电网绝缘电阻阻值，尽量避免自动跳闸。
⑵、变电所及试验地点巷道的局部接地极和辅助接地极应安设良好，符合要求。
⑶、检查各处导线绝缘有无破损，各处接头，接点接触是否良好，有无松动脱落或烧坏现象。
⑷、内部元件，熔断器、三相电抗器、指示灯及馈电开关的线圈有无损坏。
⑸、用试验按钮对馈电开关检漏继电器进行一次跳闸试验。
2、试验人员最少应有一人带一只合格的便携测量仪，试验地点及所属范围内通风必须正常，并经便携测量仪测量瓦斯浓度，其浓度不得超过0.5%，否则不得试验。
3、对于通风专、备用线路的馈电开关检漏继电器，在试验前应请示通风科和调度室，得到批准后方可试验。
4、在试验时如发现检漏继电器误动作或失灵，应在现场及时排除故障，恢复正常后再做试验。
故障无法现场排除时应向机电科值班员汇报，机电科值班员再向调度室汇报。
在试验过程中，试验地点应指派专人与变电所联系试验情况。
当漏电试验跳闸后应马上联系好恢复正常供电，并填写详细记录。
5、在最远点的真空开关中接入试验电阻试验时，应注意，试验电阻的引线与各相导线必须保持足够的安全距离，以免发生弧光短路。
6、试验人员必须严格执行煤矿安全规程和电气操作规程规定。
