CAD图纸规范要求简版

CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。

而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。

接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。

一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。

其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。

在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。

2、格式要求图纸的格式应包括图框、标题栏、会签栏等。

图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。

标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

会签栏则用于相关专业人员的签字确认。

二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。

常见的图层包括轴线、墙体、门窗、家具、标注等。

每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。

2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。

例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。

线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。

线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。

三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。

字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。

2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。

标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。

尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。

标高标注应以米为单位，并精确到小数点后三位。

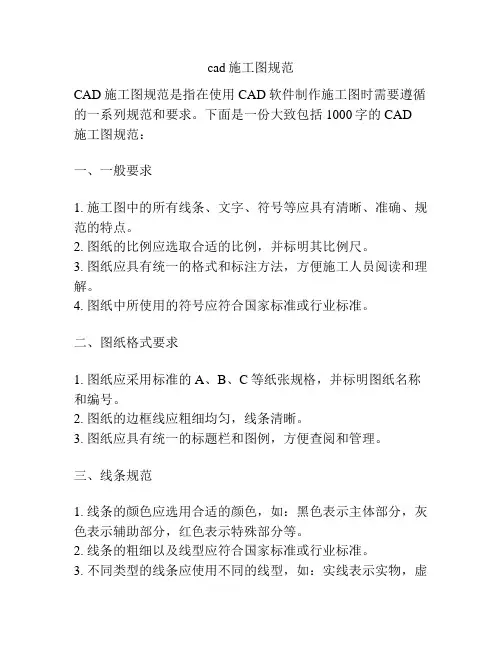

cad施工图规范CAD施工图规范是指在使用CAD软件制作施工图时需要遵循的一系列规范和要求。

下面是一份大致包括1000字的CAD施工图规范：一、一般要求1. 施工图中的所有线条、文字、符号等应具有清晰、准确、规范的特点。

2. 图纸的比例应选取合适的比例，并标明其比例尺。

3. 图纸应具有统一的格式和标注方法，方便施工人员阅读和理解。

4. 图纸中所使用的符号应符合国家标准或行业标准。

二、图纸格式要求1. 图纸应采用标准的A、B、C等纸张规格，并标明图纸名称和编号。

2. 图纸的边框线应粗细均匀，线条清晰。

3. 图纸应具有统一的标题栏和图例，方便查阅和管理。

三、线条规范1. 线条的颜色应选用合适的颜色，如：黑色表示主体部分，灰色表示辅助部分，红色表示特殊部分等。

2. 线条的粗细以及线型应符合国家标准或行业标准。

3. 不同类型的线条应使用不同的线型，如：实线表示实物，虚线表示隐藏构件等。

四、文字规范1. 文字应选用合适的字体和字号，字体应清晰、简洁。

2. 文字应水平放置，与图纸线条垂直，并与图示物的距离适中。

3. 文字大小应根据图纸比例尺和文字内容来确定，使其能够清晰可见。

五、图层规范1. 图纸中应设置统一的图层和图层属性，以便管理和编辑。

2. 不同类型的构件应放置在不同的图层上，并使用不同的颜色、线型等来表示。

3. 图层的命名应符合规范，便于识别和管理。

六、符号及标注规范1. 施工图中所使用的符号应符合国家标准或行业标准。

2. 符号的大小应根据图纸比例尺来确定，使其清晰可见。

3. 标注应明确、准确，使用统一的标注方法和符号，方便施工人员理解和操作。

七、图纸布局规范1. 图纸内容应布局合理，使其逻辑清晰，便于施工人员阅读和操作。

2. 图纸中的构件应按照天平逻辑和从左到右、从上到下的顺序排列。

3. 不同构件之间应留有适当的间隔，避免重叠和混乱。

八、图纸标注规范1. 施工图中的标注应简洁、准确，标有必要的尺寸、数量等信息。

制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。

2．打印图纸按比例出图。

3．图面布置应力求紧凑有序、清晰、整洁、美观。

4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。

6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。

图纸的表达应规范、标准、统一，图面清晰，整洁、美观。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。

2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。

三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注　尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。

（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等，　字高一般为5mm 。

（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。

2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。

3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。

施工图制图的表达应清晰、完整、统一。

要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。

图面多少可根据图面内容的丰富程度来确定，以 A3 打印出来层次分明又不稀疏为原则。

3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。

3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。

3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3.4 同一幅图中，索引序号不得重复。

第 1 页3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。

3.6 检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7 图面与图框内框竖线之间应留一定的距离。

3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。

4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。

4.2 等分尺寸与总体尺寸必须相等，必要时可用 EQ 表示。

4.3 所有标准应在图纸空间视口内以 1- 1 的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。

4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。

4.5 尺寸标注严禁炸开；严禁小数点。

详见《材料填充图例》6.1 图纸目录6.2 设计说明(天花平面图、墙体定位图、地材铺装图、立面索引图)(包含剖面图、大样图)以楼层从下至上为排序原则；每一个楼层图纸挨次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→ 区域天花布置图→ (区域立面索引图)→立面图→详图。

[注：如有总平面的(立面索引图)时，无需(区域立面索引图) 重复索引。

]一层平面布置图1L-P-01一层立面索引图1L-P-02一层墙体定位图1L-P-03一层天花布置图1L-P-04一层灯具定位图灯具定位)1L-P-05 (如有区域平面部份时，无需总平面一层地材铺装图1L-P-06一层××平面及天花布置图 1L-PM01 1L-PM02第 3 页一层××立面图-01、-02 1L-E-01一层××立面图-03、-04 1L-E-02[注：详图部份根据图纸阶段而定]一层××剖面大样图 1L-D-01……二层平面布置图2L-P-01二层立面索引图2L-P-02二层墙体定位图2L-P-03二层天花布置图2L-P-04二层墙体定位图2L-P-05二层地材铺装图2L-P-06……装饰图纸(平面，立面，剖面，公共节点)；打孔装订。

CAD施工图制图规范在建筑、室内设计、机械制造等众多领域，CAD 施工图扮演着至关重要的角色。

它是设计师与施工人员之间沟通的重要桥梁，准确清晰的施工图能够确保项目的顺利进行，减少误解和错误，提高工作效率和质量。

为了实现这一目标，遵循一套严格的 CAD 施工图制图规范是必不可少的。

一、图纸设置1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。

一般来说，大型项目多采用 A0、A1 幅面，小型项目则可选用 A2、A3 甚至 A4 幅面。

2、图框与标题栏图框应采用标准格式，包括边框线、会签栏等。

标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图人员等必要信息。

3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等，确保图纸上的图形能够清晰准确地反映实际尺寸。

二、图层设置1、图层分类合理设置图层，如墙体层、门窗层、家具层、标注层等，便于对不同元素进行管理和编辑。

2、图层特性为每个图层设置不同的颜色、线型、线宽等特性，以增强图纸的可读性。

例如，墙体层可以用粗实线表示，门窗层用中实线，标注层用细实线。

三、图形绘制1、线条线条应清晰、准确，避免出现断线、重线等情况。

直线应笔直，曲线应光滑。

2、尺寸标注尺寸标注应完整、清晰，包括尺寸线、尺寸界线、箭头和尺寸数字。

尺寸数字应大小适中，位置准确。

3、文字说明文字说明应简洁明了，字体统一，高度适中，避免使用生僻字体或艺术字。

四、符号与图例1、常用符号应遵循行业标准绘制各种常用符号，如电气符号、给排水符号、门窗符号等。

2、图例对于图纸中使用的特殊符号或图形，应在图例中进行说明，以便读者理解。

五、打印输出1、打印设置在打印前，应根据图纸大小和比例设置打印参数，如纸张类型、打印范围、打印质量等。

2、颜色设置根据需要选择黑白打印或彩色打印，若为黑白打印，应确保不同图层的线条在打印后仍能清晰区分。

六、文件管理1、文件名文件名应能够清晰反映图纸的内容和版本，如“项目名称_楼层_图纸类别_版本号dwg”。

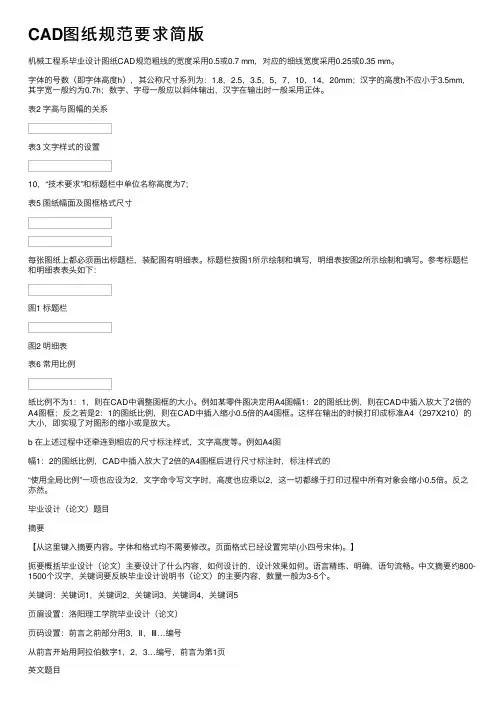

CAD图纸规范要求简版机械⼯程系毕业设计图纸CAD规范粗线的宽度采⽤0.5或0.7 mm，对应的细线宽度采⽤0.25或0.35 mm。

字体的号数（即字体⾼度h），其公称尺⼨系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的⾼度h不应⼩于3.5mm，其字宽⼀般约为0.7h；数字、字母⼀般应以斜体输出，汉字在输出时⼀般采⽤正体。

表2 字⾼与图幅的关系表3 ⽂字样式的设置10，“技术要求”和标题栏中单位名称⾼度为7；表5 图纸幅⾯及图框格式尺⼨每张图纸上都必须画出标题栏，装配图有明细表。

标题栏按图1所⽰绘制和填写，明细表按图2所⽰绘制和填写。

参考标题栏和明细表表头如下：图1 标题栏图2 明细表表6 常⽤⽐例纸⽐例不为1：1，则在CAD中调整图框的⼤⼩。

例如某零件图决定⽤A4图幅1：2的图纸⽐例，则在CAD中插⼊放⼤了2倍的A4图框；反之若是2：1的图纸⽐例，则在CAD中插⼊缩⼩0.5倍的A4图框。

这样在输出的时候打印成标准A4（297X210）的⼤⼩，即实现了对图形的缩⼩或是放⼤。

b 在上述过程中还牵连到相应的尺⼨标注样式，⽂字⾼度等。

例如A4图幅1：2的图纸⽐例，CAD中插⼊放⼤了2倍的A4图框后进⾏尺⼨标注时，标注样式的“使⽤全局⽐例”⼀项也应设为2，⽂字命令写⽂字时，⾼度也应乘以2，这⼀切都缘于打印过程中所有对象会缩⼩0.5倍。

反之亦然。

毕业设计（论⽂）题⽬摘要【从这⾥键⼊摘要内容。

字体和格式均不需要修改。

页⾯格式已经设置完毕(⼩四号宋体)。

】扼要概括毕业设计（论⽂）主要设计了什么内容，如何设计的，设计效果如何。

语⾔精练、明确，语句流畅。

中⽂摘要约800-1500个汉字，关键词要反映毕业设计说明书（论⽂）的主要内容，数量⼀般为3-5个。

关键词：关键词1，关键词2，关键词3，关键词4，关键词5页眉设置：洛阳理⼯学院毕业设计（论⽂）页码设置：前⾔之前部分⽤3，Ⅱ，Ⅲ…编号从前⾔开始⽤阿拉伯数字1，2，3…编号，前⾔为第1页英⽂题⽬ABSTRACT【从这⾥键⼊英⽂摘要内容】英⽂摘要须与中⽂摘要内容相对应，英⽂摘要约250个实词；关键词要反映毕业设计说明书（论⽂）的主要内容，数量⼀般为3-5个。

cad施工图制图规范CAD施工图制图规范是指在使用CAD软件进行施工图绘制时，需要遵守的相关规范和要求。

以下是一份大致包含1000字的CAD施工图制图规范：一、总则1. CAD施工图应符合国家标准和相关法律法规的规定。

2. 绘制的施工图应真实、准确、规范、清晰。

二、绘图准备1. 绘图前，应对工程设计文件进行充分的了解和研究，掌握设计意图和要求。

2. 在绘图前，应准备好所需的图纸、图块、符号库和相关材料。

三、图纸设置1. 根据实际需要，选择适当的绘图纸张规格和比例，在图纸上标明单位、纸张名称和编号。

2. 设置边框，包括项目名称、图号、编制单位、审查单位、校对单位等信息。

四、图层管理1. 合理设置图层，按照CAD软件的规则进行分层，便于图纸编辑和管理。

2. 图层名称要简明易懂，图层颜色要与实物对应，便于区分。

五、标注要求1. 尺寸标注应准确、清晰，使用符合要求的标注样式和字体。

2. 字体大小要适中，字体类型要统一，避免使用过小或不易辨认的字体。

六、线型和线宽1. 使用合适的线型和线宽进行绘制，区分不同的实体和结构。

2. 线型和线宽的选择要与实际物体对应，便于阅读和理解。

七、圆角处理1. 在绘图中，需要合理处理圆角，使之与实际物体一致。

2. 圆角处理应简洁、规范，避免过度细化。

八、符号使用1. 使用合适的符号和图标进行标注和表示，便于阅读和理解。

2. 符号的大小、形状和比例要与实际相符，避免使用过小或不易识别的符号。

九、图纸完整性1. 绘制的施工图要完整、不缺少任何需要说明的内容。

2. 确保绘图中的文字、线条、标注等都清晰可辨认。

十、绘图规范1. 绘制的施工图要按照绘图标准要求和要点进行，避免随意绘制。

2. 确保绘图的整体风格和内容一致性，便于理解和使用。

以上是一份大致包含1000字的CAD施工图制图规范，具体还需根据实际情况进行补充和调整。

在实际操作中，还需要结合具体的绘图要求和CAD软件的使用方法进行操作。

一、总则室内设计专业‎制图规则，为了保证制图‎质量，提高制图效率‎，做到图面清晰‎、简明，符合设计、施工、存档的要求，适应工程建设‎的需要，制定本标准。

本标准为形成‎设计绘图表达‎的风格的统一‎，不提倡个人绘‎图表达风格。

施工图制图的‎表达应清晰、完整、统一。

二、制图1.文件内容说明‎：要求：绘制单位为毫‎米，不保留小数；要求所有图面‎的表达方式均‎保持一致。

2.图纸表现说明‎：图面多少可根‎据图面内容的‎丰富程度来确‎定，以A3打印出‎来层次分明又‎不稀疏为原则‎。

3.注意事项：3.1插入图中的‎图块不要炸开‎，如需调整，在调整完毕后‎，应重新定义为‎图块；填充禁止炸开‎。

3.2注意剖视方‎向，索引符号指示‎方向应与剖视‎方向一致。

3.3平面图中索‎引立面序号时‎，以图面上方为‎起始，用数字按顺时‎针方向排序，同层不同空间‎的立面序号以‎连续数字表示‎，如01 02 03 04 05 06……3.4同一幅图中‎，索引序号不得‎重复。

3.5文件完成后‎，必须将多余图‎块及设置清除‎，确保文件空间‎为最小。

3.6检查图纸应‎按以下步骤进‎行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框‎内框竖线之间‎应留一定的距‎离。

3.8确保画面均‎衡、美观、各视图间应按‎照对应的原则‎排版。

4.尺寸标注说明‎：4.1最外总体尺‎寸；中间结构尺寸‎；最内功能尺寸‎。

4.2等分尺寸与‎总体尺寸必须‎相等，必要时可用E‎Q表示。

4.3所有标准应‎在图纸空间视‎口内以1-1的标注样式‎标注，必要时可以在‎图纸空间内标‎注，不要重复标注‎。

4.4门缝、抽屉缝、搁板厚度等细‎节不需要标注‎。

4.5尺寸标注严‎禁炸开；严禁小数点。

5.填充说明：详见《材料填充图例‎》6.图纸目录编排‎（图号编号）说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面‎图———P（天花平面图、墙体定位图、地材铺装图、立面索引图）立面图———————E详图————————D（包含剖面图、大样图）6.3.2图纸顺序：以楼层从下至‎上为排序原则‎；每个楼层图纸‎依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置‎图→区域天花布置‎图→(区域立面索引‎图)→立面图→详图。

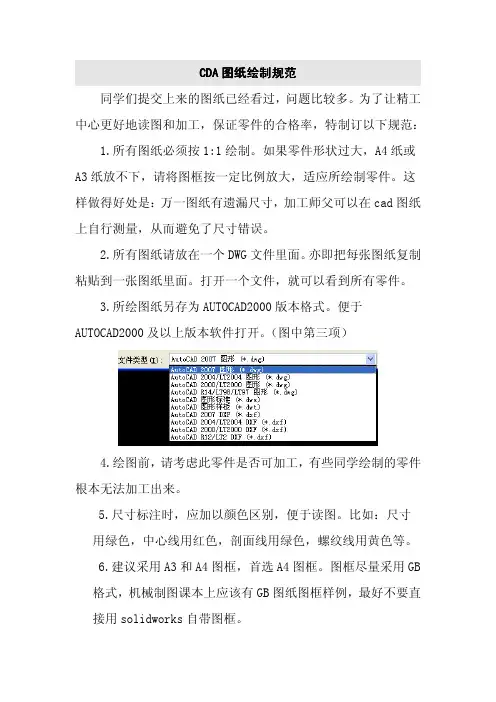

CDA图纸绘制规范同学们提交上来的图纸已经看过，问题比较多。

为了让精工中心更好地读图和加工，保证零件的合格率，特制订以下规范：1.所有图纸必须按1:1绘制。

如果零件形状过大，A4纸或A3纸放不下，请将图框按一定比例放大，适应所绘制零件。

这样做得好处是：万一图纸有遗漏尺寸，加工师父可以在cad图纸上自行测量，从而避免了尺寸错误。

2.所有图纸请放在一个DWG文件里面。

亦即把每张图纸复制粘贴到一张图纸里面。

打开一个文件，就可以看到所有零件。

3.所绘图纸另存为AUTOCAD2000版本格式。

便于AUTOCAD2000及以上版本软件打开。

（图中第三项）4.绘图前，请考虑此零件是否可加工，有些同学绘制的零件根本无法加工出来。

5.尺寸标注时，应加以颜色区别，便于读图。

比如：尺寸用绿色，中心线用红色，剖面线用绿色，螺纹线用黄色等。

6.建议采用A3和A4图框，首选A4图框。

图框尽量采用GB格式，机械制图课本上应该有GB图纸图框样例，最好不要直接用solidworks自带图框。

7.图纸上需要标明零件的材料，数量，以及技术要求。

8.检查每张图的视图是否表达正确，最好附画轴测图。

选择主视图时候，应该以最能表达零件的特征的面作为主视图。

9.如果是对称零件，请绘制中心线。

10.检查每张图纸的尺寸，应包括：定形，定位尺寸，形位公差，表面粗糙度等。

鉴于同学们的所需要的零件要求不高，绘制时候请着重检查定形，定位尺寸。

下面2张图纸供大家参考。

请同学们按照上面10条，以及下面的示例图修改自己的图纸。

（示例图纸DWG以附件的形式发给大家）。

CAD室内设计施工图规范在室内设计领域，CAD 施工图是将设计师的创意和构思转化为实际施工的重要依据。

一套规范、准确、清晰的 CAD 室内设计施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

那么，什么样的 CAD 室内设计施工图才算规范呢？下面我们就来详细探讨一下。

一、图纸的布局与格式1、图纸幅面根据设计项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2、A3 等。

一般来说，大型项目使用较大幅面的图纸，小型项目则可以使用较小幅面。

2、图框与标题栏图框应包含项目名称、图纸名称、绘图比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式应统一，内容清晰明确。

3、图纸比例根据实际情况选择合适的绘图比例，常见的比例有 1:50、1:100、1:200 等。

在同一套图纸中，尽量保持比例的一致性，以便于阅读和理解。

4、字体与字号图纸中的文字应使用规范的字体，如宋体、黑体等，字号大小应根据内容的重要性和图纸的比例进行选择，一般标注文字的字号要大于说明文字的字号。

二、图层的设置与管理1、图层分类将不同类型的图形元素放置在不同的图层中，如墙体图层、门窗图层、家具图层、标注图层等。

这样可以方便对图形进行编辑和管理，同时也可以控制图形的显示和打印。

2、图层颜色为每个图层设置不同的颜色，以便于区分和识别。

颜色的选择应遵循一定的原则，如墙体图层使用深色，家具图层使用浅色等。

3、图层线型根据图形元素的性质设置不同的线型，如实线、虚线、点划线等。

例如，墙体使用实线，轴线使用点划线。

4、图层锁定与冻结对于已经绘制完成且不需要修改的图层，可以进行锁定或冻结操作，以防止误操作。

三、图形的绘制规范1、墙体墙体应使用双线表示，标注墙体的厚度和材质。

在绘制墙体时，要注意墙体的交接关系和转角处理。

2、门窗门窗应按照实际尺寸和样式进行绘制，并标注门窗的编号、尺寸和开启方向。

3、家具家具的绘制应简洁明了，尺寸准确，并标注家具的名称和型号。

CAD建筑制图规范在建筑设计领域，CAD（计算机辅助设计）技术的应用已经十分广泛。

为了确保设计图纸的准确性、规范性和可读性，制定一套完善的CAD 建筑制图规范是至关重要的。

一、图纸设置1、图纸幅面应根据建筑项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 和A4 等。

一般来说，大型项目如大型商业综合体、高层办公楼等多采用 A0 或 A1 幅面；中型项目如住宅小区、学校等可采用 A2 幅面；小型项目如独栋住宅、小型商铺等则可选用 A3 或 A4幅面。

2、图框格式图框应包括标题栏、会签栏等内容。

标题栏应包含项目名称、图纸名称、比例、设计单位、制图日期等信息；会签栏则用于相关专业人员的签字确认。

3、比例应根据图纸所表达的内容和清晰程度选择合适的比例，常见的比例有 1:50、1:100、1:200 等。

在同一张图纸中，各视图的比例应保持一致。

二、图层设置1、图层分类根据建筑元素的不同，将图层分为墙体、门窗、楼梯、标注、轴线等。

每个图层应设置不同的颜色、线型和线宽，以便于区分和识别。

2、图层命名图层的命名应简洁明了，能够准确反映图层所包含的内容，如“WALL_240”表示 240 厚的墙体图层。

三、字体与标注1、字体字体应统一规范，一般采用宋体或仿宋体，字高根据图纸比例和清晰程度确定。

标注文字的高度一般为 3mm 至 5mm，说明文字的高度一般为 5mm 至 7mm。

2、标注样式标注样式应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰准确，标注线的起止端应采用箭头形式，尺寸数字应位于尺寸线的上方或中部。

文字标注应简洁明了，避免冗长和模糊的表述。

符号标注应符合国家相关标准和规范。

四、线条与图形1、线条类型线条分为实线、虚线、点划线等。

实线用于表示可见轮廓线，虚线用于表示不可见轮廓线，点划线用于表示轴线等。

2、线条宽度不同类型的线条应设置不同的宽度，以突出主次关系。

例如，墙体轮廓线的宽度可设置为 05mm 至 07mm，门窗轮廓线的宽度可设置为03mm 至 05mm。

cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。

下面将介绍一些常见的CAD制图规范标准。

1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。

布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。

2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。

常用的绘图比例有1:1、1:2、1:5、1:10等。

3. 字体规范字体应使用标准的宋体、楷体或黑体。

字号一般选择5号或7号字。

标题的字号可以适当增大。

4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。

5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。

应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。

6. 标注规范标注应准确明确，字体清晰可读。

标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。

7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。

8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。

比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。

9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。

10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。

综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。

在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。

同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。

天才是百分之九十九的勤奋加百分之一的灵感CAD建筑制图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

《CAD施工图规范》在建筑设计、室内设计以及其他相关领域，CAD 施工图是将设计理念转化为实际施工的重要依据。

一份规范的 CAD 施工图不仅能够清晰地表达设计意图，还能为施工人员提供准确的指导，确保工程的顺利进行。

下面我们就来详细了解一下 CAD 施工图的规范要求。

一、图层设置合理的图层设置是 CAD 施工图规范的基础。

图层就像是一个个透明的文件夹，将不同类型的图形元素分类存放，便于管理和编辑。

通常，图层应根据图形元素的性质进行分类，如墙体、门窗、家具、标注、文字等。

每个图层应有明确的名称和属性，如颜色、线型、线宽等。

例如，墙体图层可以设置为蓝色、实线、05mm 线宽；门窗图层可以设置为绿色、虚线、03mm 线宽。

这样在绘图过程中，可以通过切换图层来快速选择和编辑相应的图形元素，同时也能使图纸更加清晰易读。

二、图形绘制1、线条线条应准确、清晰，避免出现重叠、交叉、断裂等情况。

直线应笔直，曲线应光滑。

在绘制过程中，要注意线条的比例和尺寸，确保与实际尺寸相符。

2、尺寸标注尺寸标注是施工图中非常重要的部分，它直接关系到施工的准确性。

标注应清晰、完整，包括尺寸线、尺寸界线、箭头和尺寸数字。

尺寸数字应准确无误，标注的位置应合理，便于读取。

同时，要注意标注的精度和单位，一般采用毫米为单位。

3、文字说明文字说明应简洁明了，表达准确。

字体的大小、样式应统一，一般采用宋体或仿宋体。

文字的高度应根据图纸的比例进行调整，以保证清晰可读。

三、图框与标题栏图框是图纸的边界，标题栏则包含了图纸的相关信息，如项目名称、图纸编号、比例、日期等。

图框的尺寸和格式应符合国家标准或行业规范。

标题栏中的信息应填写完整、准确，以便于图纸的管理和查阅。

四、比例与布局1、比例选择合适的比例是绘制 CAD 施工图的关键。

比例应根据图纸的内容和用途来确定，常见的比例有 1:50、1:100、1:200 等。

在同一张图纸中，应保持比例的一致性。

2、布局图纸的布局应合理，充分利用图纸空间。

CAD制图规范第一篇：CAD制图规范施工图制图规范CAD制图规范一此规范主要是针对最终详细施工图的绘制人员提出的一些具体要求。

一、基本要求1、所有设计输出的图纸都要配备图纸封皮、图纸说明、图纸目录。

a、图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

b、图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位等。

c、图纸目录是整套图纸的索引，必须标明：序号、图名、图号2、每张图纸须编制图名、图号、比例、时间。

3、打印图纸按需要，比例出图。

二、常用制图方式（一）制图比例常用制图比例统一规范为：1 : 100（二）线型1、粗实线：0.3mma、平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）b、室内外立面图的轮廓。

c、建筑装饰构造详图的建筑物表面线。

2、中实线：0.15-0.18mma、平、剖面图中被剖切的次要建筑构造的轮廓线。

b、室内外平顶、立、剖面图中建筑构配件的轮廓线。

c、建筑装饰构造详图及构配件详图中一般轮廓线。

3、细实线：0.1mma、填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4、细虚线：0.1-0.13mma、室内平面、顶面图中未剖切到的主要轮廓线。

b、建筑构造及建筑装饰构配件不可见的轮廓线。

c、拟扩建的建筑轮廓线。

d、外开门立面图开门表示方式。

5、细点划线：0.1-0.13mma、中心线、对称线、定位轴线。

6、细折断线：0.1-0.13mma、不需画全的断开界线。

（三）线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

三、图纸排列顺序（1）★封面→（2）★施工总说明→（3）★图纸目录与工程概况→（4）★工程项目明细表→（5）★原始平面图→（6）★原平面拆改图→（7）★设计平面布置图→（8）★设计地面材质图→（9）★设计天花布置图→（10）★电位图→（11）★立面图→（12）★详图CAD制图规范二此规范主要是针对3D效果图制作人员提供CAD草图提出的一些具体要求。

cad图纸规范CAD图纸规范主要是为了保证CAD图纸的质量和准确性，便于工程师和技术人员进行工作。

下面是一个大致的CAD图纸规范，包括图纸标注、图块、颜色、线型、填充、文字和图纸格式等方面。

1. 图纸标注：- 图纸必须包含标题、比例尺、图幅尺寸、图号、设计单位、设计人员、日期等基本信息。

- 图纸标注应使用统一的字体和字号，确保清晰可读。

- 图纸中的每个实体都应标注尺寸和注释，以便于了解图纸的具体内容。

2. 图块：- 图块是一组相对稳定的图形对象，可以重复使用。

- 图块应该是封闭的、无交叉的，确保图形的完整性和一致性。

- 图块应有唯一的名称和标识，以便于识别和引用。

3. 颜色：- 图形中的颜色应使用统一的颜色标准，比如国际标准色彩。

- 不同的颜色应有明确的用途和意义，不同的类型对象可以使用不同的颜色进行区分。

4. 线型：- 图纸中的线型应使用统一的线型标准，比如虚线、实线、点线等。

- 不同的线型应有明确的用途和意义，比如虚线用于表示隐藏的边界、点线用于表示尺寸线等。

5. 填充：- 图纸中的填充应使用统一的填充标准，比如实体填充、图案填充等。

- 填充应有适当的颜色和透明度，以便于区分和识别。

6. 文字：- 图纸中的文字应使用统一的字体和字号，确保清晰可读。

- 文字应与图纸的比例尺相符，不应太小或太大，以免影响阅读和理解。

- 文字应水平排列，与标注线保持一定的间距。

7. 图纸格式：- 图纸应使用统一的尺寸和比例尺，符合国家或地区的图纸规范。

- 图纸必须有明确的边界和图框，以便于剪裁和装订。

- 图纸的格式可以是纸质版或电子版，但必须保证清晰可读和易于传输。

以上是关于CAD图纸规范的一些主要内容，不同的工程和项目可能会有一些细微的差别和特殊要求，具体的规范和标准应根据实际情况进行确定。

图纸规范的遵守可以有效提高工作效率和质量，减少错误和纠正的成本。

cad施工图规范CAD施工图规范是指在CAD软件中绘制施工图时需要遵守的一些规范。

下面将介绍一些常见的CAD施工图规范，总计约1000字。

CAD施工图规范主要包括以下几个方面：绘图规范、标注规范、尺寸规范、图层管理规范和数据管理规范。

1. 绘图规范：1.1 绘图比例：施工图的比例应按照实际情况确定，一般为1:50、1:100或1:200。

不同的图纸比例要保证相应的一致性。

1.2 图纸布局：图纸布局应整齐清晰，不得有丢画、二次涂鸦等现象。

图纸应居中布置，留有足够的边距。

1.3 标题栏：每张图纸应标注图号、图名、比例、绘图日期和绘图人员等信息。

1.4 比例尺标注：图纸上应标注比例尺，并且比例尺的位置应醒目、明显。

2. 标注规范：2.1 尺寸标注：尺寸标注应准确清晰，标注线不应相互交叉，并避免与图形重叠。

尺寸标注要采用统一的字体和字号，便于阅读和理解。

2.2 符号标注：施工图中的各种符号应按照相关标准进行标注，图中的每个符号都应有相应的图例或说明文字，便于读者理解。

2.3 详图标注：在需要特别强调的地方进行详细标注，如零件名称、规格、材质等。

3. 尺寸规范：3.1 尺寸单位：尺寸单位应使用国际单位制，如毫米或米。

不得使用英制、市制等非标准单位。

3.2 尺寸准确性：尺寸应准确细致，在不影响图纸的清晰度的情况下，尽量标注更多的细节尺寸。

3.3 安全距离：尺寸标注时应考虑到设备运行和施工操作的需要，应留有足够的安全距离。

4. 图层管理规范：4.1 图层命名：图层的命名应规范有序，简明扼要。

可以按照功能、类别、构件等进行命名，避免重名和混乱。

4.2 图层设置：图层的颜色、线宽等属性应统一规范，以保证图纸的一致性和美观性。

4.3 显示关系：图层之间的显示关系应按照建筑学规范进行设置，确保不同图层之间的元素不会重叠、重复显示。

5. 数据管理规范：5.1 文件命名：CAD文件命名应有规范，要具有描述性，便于识别和查找。
