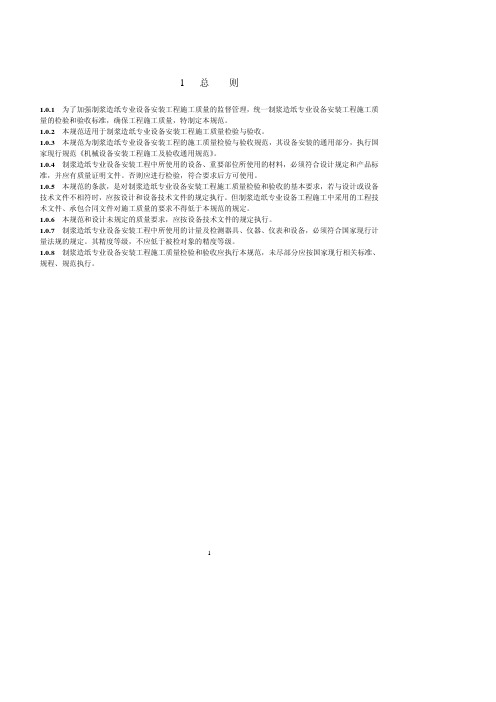

1 总则1.0.1 为了加强制浆造纸专业设备安装工程施工质量的监督管理，统一制浆造纸专业设备安装工程施工质量的检验和验收标准，确保工程施工质量，特制定本规范。

1.0.2 本规范适用于制浆造纸专业设备安装工程施工质量检验与验收。

1.0.3 本规范为制浆造纸专业设备安装工程的施工质量检验与验收规范，其设备安装的通用部分，执行国家现行规范《机械设备安装工程施工及验收通用规范》。

1.0.4制浆造纸专业设备安装工程中所使用的设备、重要部位所使用的材料，必须符合设计规定和产品标准，并应有质量证明文件。

否则应进行检验，符合要求后方可使用。

1.0.5 本规范的条款，是对制浆造纸专业设备安装工程施工质量检验和验收的基本要求，若与设计或设备技术文件不相符时，应按设计和设备技术文件的规定执行。

但制浆造纸专业设备工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。

1.0.6 本规范和设计未规定的质量要求，应按设备技术文件的规定执行。

1.0.7制浆造纸专业设备安装工程中所使用的计量及检测器具、仪器、仪表和设备，必须符合国家现行计量法规的规定。

其精度等级，不应低于被检对象的精度等级。

1.0.8 制浆造纸专业设备安装工程施工质量检验和验收应执行本规范，未尽部分应按国家现行相关标准、规程、规范执行。

12 术语2.0.1 造纸机预埋板embedded plate连接设备基础和造纸机基础板的具有一定几何精度和强度的钢制预埋件。

2.0.2基础板（底轨）baseplate由具有一定几何精度和强度的单块加工件排列组成基准面，用以承载和固定造纸机和其他造纸机械的基准组件。

2.0.3地块（地脚蜡台）anchor block用以调整、支撑和固定设备并具有加工上平面的埋件。

2.0.4基准线datum line与设备纵横向中心线存在某种特定几何关系并有一定精度要求的安装找正线。

2.0.5铅垂度 lead vertical level设备的测量基准部位垂直于水平面的精度。

摘要：由于市场需求的变化，客户想更改某台纸机的纸张定量，纸张定量范围从100～170 g/m 2更改为70～170 g/m 2。

我们推荐了福伊特SpeedSizer膜转移施胶机进行设备改造升级，替代原纸机上的浸泡式施胶机，SpeedSizer能在施胶过程中均匀无缺陷地涂覆薄膜，从而能明显提高纸张特性、渗透性和表面覆盖率。

关键词：纸机；施胶；改造；SpeedSizer Abstract: In order to meet the market demand, a paper mill plans to rebuild the paper machine to lower their basic weight from 100-170g/m 2 to 70-170g/m 2. Voith SpeedSizer film transfer sizer is recommended to replace its traditional immersion sizer. Voith SpeedSizer enables uniform and defect-free sizing, resulting in significantly improved paper properties, permeability and surface sizing coverage.Key words: paper machine; sizing; rebuilding; SpeedSizer中图分类号：TS753.9; TS727+.5; TS764文献标志码：B 文章编号：1007-9211(2024)02-0060-04纸板机施胶改造案例⊙ 张东生[福伊特造纸(中国)有限公司, 江苏昆山 215300]A Sizer Rebuilding Case of the Paperboard Machine⊙ Zhang Dongsheng (Voith Paper China Co., Ltd., Kunshan, Jiangsu 215300, China)张东生 先生工程师；研究方向：纸机干部改造优化、干部系统方案设计。

二手旧纸机本体设备安装内容提要：如今我们经常会遇见引进国外运行中或停运不久较为完整的二手造纸生产线，回国后对其拆卸、整理、重新安装，以达到提高车速、增大产能、大大降低设备购置成本等目的。

以下主要闸述有关二手纸机拆卸、整理、安装的看法。

主题词：二手机、拆卸、整理、安装目前，我国大量引进国外运行中或停运不久较为完整的二手造纸生产线，但由于其设备大多生产、安装于较早年代，经多次大、小规模的技术改造，设备新旧程度不一，加上所处的外部辅助条件的变化或许还有生产的产品品种不同等原因，要达到提高车速、增大产能、大大降低设备购置成本等目的，具有相当大的难度。

现参照金华盛纸业引进的二手纸机安装就有关二手纸机的拆卸、整理、重新安装谈点看法，供同行参考。

一、二手纸机零、部件的拆卸、整理首先明确拆卸工作是二手纸机安装工作的前奏，拆卸工作进行的好坏，将直接影响二手纸机重新安装能否顺利进行的主要环节，故这项工作始终要给予高度重视，并采取一套行之有效的方法，确保拆卸、整理工作能保质、保量完成。

1、根据拆机前对二手纸机各分部、关键部件的结构形式、安装位置与相关布置、连接部位等的拍照和摄像，对二手纸机设备各个分部、关键部件等等进行详细的分类造册，分别编号摆放，并对放置地编制草图，所有零部件、设备等的标识编号在安装完成之前不得去除，以便追溯核对。

2、在对部件进行拆卸时，除转动部件外，尽量少作设备等的分解，做到确实需要分解才分解，确保设备等的整机性和部件的完好性。

非得拆卸的零部件、紧固件等进行分类袋装，想办法固定在零部件上，以便安装。

3、所有运转部件，均须拆卸检查检测、清洗，损坏部件则更换，磨损部件则修补，组装前更换新润滑油，组装完成后重新按原绘制摆放图进行分部、分类堆放，标识注明“已清洗完成、防护中”字样，等待运输安装。

4、做好各分部零部件等的清洗整理检测记录，做到有序进行，为安装顺利进行创造条件。

5、各分部主要辊、烘干、烘缸的整理，首先先将轴承等清洗整理检测，合格即加注新的润滑油，组装完成后，开始静、动平衡处理，合格后对烘缸及其他辊面进行研磨抛光，不破坏原缸、辊静动平衡值，达到提高烘缸、辊面的光洁度。

纸机顶网的结构、原理与安装关键词：“C”型顶网成型器；导入辊、“C”型辊（结构类似整饰辊）；上、下变流刮刀（类似于刮水板）、真空转移箱、导出辊、张紧和纠偏装置。

1 概述广纸#5、#6、#7纸机是长网造纸机。

#5纸机是1953年从芬兰引进，抄宽3960mm，原设计车速450 m／min。

1991年，引进芬兰Va|met公司技术设备进行恢复性改造，更换流浆箱、压榨部、上浆系统等关键设备，车速升至520 m／min。

1996年，再次引进芬兰Va|met公司技术设备进一步改造网部、压榨部、蒸汽系统和复卷机等，自动化控制方面配套有纸页定量、水分、厚度控制的QCS系统和DCS控制系统，车速升至750 m／min。

#6、#7纸机是20世纪70年代由上海造纸机械厂制造，抄宽3200mm，原设计车速250m／min。

这两台纸机先后几次分阶段改造，网部改用陶瓷刮水板使用多层成型网；压榨部改为四辊三压区的复合压榨；增加一组单挂干网烘缸；改造上浆系统；自动化控制方面也配套有纸页定量、水分、厚度控制的QCS系统和DCS控制系统。

车速升至650 m／min。

长网造纸机具有自由浆料表面，存在许多不稳定因素，其运行车速有一定的限制。

车速升至600m／min以上，常暴露出脱水能力、纸页两面平滑度差异、匀度等一系列质量问题。

对于高速纸机，国际上普遍采用新型的网部结构——用夹网来代替长网，而对原来的长网纸机若想继续优化，则在长网上面增加一个小网，称之为“顶网”。

这样，便能克服长网机的部分缺点。

因此，广纸于1999年底与加拿大GL&V公司合作，对#5、#6、#7纸机的网部进行改造，加装“c”型顶网成型器。

并于2001年安装完毕投入使用。

2 顶网成型器的结构“C”型顶网成型器装置有两个能绕支点转动的吊臂，吊臂上安装C型辊、主白水盆和上变流刮刀。

再配置导入辊、导出辊、张紧装置、导正装置、网清洗装置、升降机构、传动机构和在C型辊正对的下网下方的两把下变流刮刀等(见图1)。

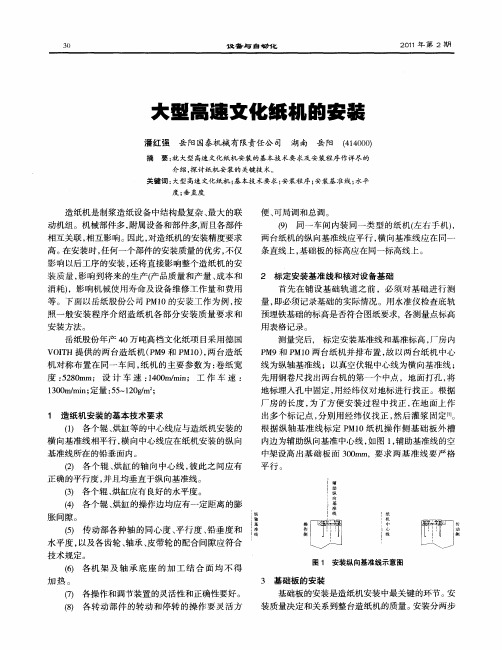

xx造纸机的安装技术规范一、长网机的安装程序长网机的安装程序（包括1760mm、1880mm、2400mm、3200mm、3800mm、4000mm长网，叠网，三叠网，四叠网造纸机的安装）必须有一定的安装程序，方能保证设备的安装质量，有效地提高设备的运转率，达到设计能力要求的产量，这是最关键的一步计划。

二、施工前建设单位必须向施工单位提交以下技术资料1）安装施工图，设备制造图，基础图，设计说明等文件；2）设备出厂合格证，装箱单，说明书；3）基础混凝土标号及强度试验记录；4）设备制造厂派工程技术人员安装也必须交上述技术文件。

三、施工安装造纸机必须符合如下技术要求1）各个辊及烘缸彼此之间应有正确的平衡度，同时需要垂直于整台纸机纵向基础标准基础线所在铅垂平面；2）要求每个辊及烘缸的横向中心均应在纸机纵向基础所在铅垂平面内；3）要求每个辊及烘缸有良好的水平度；4）每个辊及烘缸的操作侧应有膨胀间隙；5）传动装置和各种轴承的同心度，平衡度，铅垂度和水平及齿轮咬合，轴承配合间隙符合技术要求；6）要求各操作和调整装置的灵活性和正确性，要易于操作人员调整和操作；7）各部机架和轴承底部的加工接合面不准许加垫；8）在同一车间内安装同一型号的左右手造纸机，两台造纸机纵向中心线按图纸尺寸应平行，伏辊中心线在同一直线上，基础板标高应一致。

四、施工中各种辊的保护对施工中的各种辊（包括毛布辊，展毯辊，挤水辊，压榨辊伏辊，托辊，驱网辊，复合辊，导网辊，真空伏辊等）不准碰坏和划伤表面，同时防止腐蚀，胶辊面不准接触各种油脂，冬季施工应作好胶辊的保温，防止冻坏及老化。

五、造纸机安装中所使用的仪器与尺度应按照国家计量标准统一调整，并按新设备制造尺寸的偏差，在安装中进行认真调整。

六、造纸机在施工前应有安装组织设计确定施工方案，一般安装程序如下1）定安装基准线，找出基础板中心线；2）安装基础板，组装机架；3）组装网部（流浆箱，胸辊，真空伏辊及脱水元件等）；4）组装压榨部（各压榨辊之间应平衡，偏心度应一致）；5）组装第一组烘缸（按顺序排列组装，要求缸与缸的平衡度）；6）组装第二组烘缸部；7）组装第三组烘缸部；8）组装施胶机（无施胶设备者免）；9）组装卷纸部；10）组装传动部（包括齿轮箱，减速机，联轴器，万向轴，电动机）。

82海外文摘最近几年来，伴随着社会科学技术的不断发展，建筑物的规模和各种形势也得到了发展，在实际工业厂房建筑过程中，纸机基础梁板脚手架的施工是较为复杂的，在施工过程中需要解决其承载力和荷载等诸多问题，若是因为施工技术的不到位等因素，是会直接导致工程出现安全事故的，这种情况的出现也会影响到工业厂房建筑整体质量的降低，严重时可能还会导致施工人员的伤亡和经济财产的损失，所以在实际纸机基础梁板脚手架施工中必须要注重细节，不能出现错误，这样才能提升建筑的质量。

1 纸机基础梁板脚手架施工的概况本文主要是通过实例来进行纸机基础梁板脚手架施工的分析。

该工程是某食品厂车间工程当中的纸机基础梁板工程，上述我们所说过纸机基础梁板脚手架的构建尺寸相对较大，其施工的结构也是相对较复杂的。

一般的纸机基础承台的顶标高大致为负0.5米左右，其纸机基础的顶标高大致为正的7.5米左右，最厚板在260毫米到360毫米左右；其最高的梁板高度为5150毫米×610毫米以及2100毫米×1700毫米，至于其他方面的梁板的最大尺寸大致在1590毫米×870毫米左右。

其中纸机基础东西方向的通长梁板的最大宽度和高度为970毫米×1690毫米，其他方面的梁板宽度和高度为820毫米×1590毫米，其个别的梁板尺寸宽度和高度为1900毫米×1700毫米，在纸机基础梁板中最后一道南北方向的梁板宽度和高度为490毫米×5150毫米，在食品厂制造车间当中，纸机基础梁板的大多都是以南北方向的梁高度为1500毫米到2500毫米之间，其梁板的厚度大致在300毫米到400毫米之间，这样的厚度在一定程度上是能够保证其有足够的承载能力，从而保证其建筑质量。

食品厂制造车间的纸机基础模板的脚手架的作用是受力杆件来完成纸机基础的承台之上，这样能够让其承载能力变得更为强大，能够在一定程度上让其质量有所提升。
