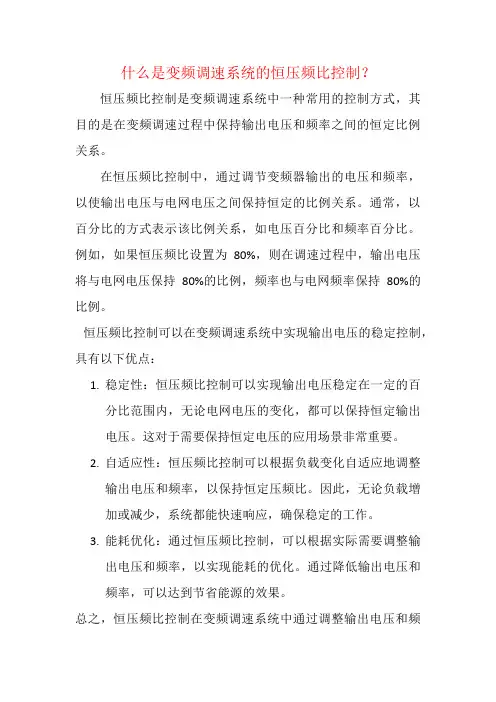

什么是变频调速系统的恒压频比控制？
恒压频比控制是变频调速系统中一种常用的控制方式，其目的是在变频调速过程中保持输出电压和频率之间的恒定比例关系。

在恒压频比控制中，通过调节变频器输出的电压和频率，以使输出电压与电网电压之间保持恒定的比例关系。

通常，以百分比的方式表示该比例关系，如电压百分比和频率百分比。

例如，如果恒压频比设置为80%，则在调速过程中，输出电压将与电网电压保持80%的比例，频率也与电网频率保持80%的比例。

恒压频比控制可以在变频调速系统中实现输出电压的稳定控制，具有以下优点：
1.稳定性：恒压频比控制可以实现输出电压稳定在一定的百
分比范围内，无论电网电压的变化，都可以保持恒定输出
电压。

这对于需要保持恒定电压的应用场景非常重要。

2.自适应性：恒压频比控制可以根据负载变化自适应地调整
输出电压和频率，以保持恒定压频比。

因此，无论负载增
加或减少，系统都能快速响应，确保稳定的工作。

3.能耗优化：通过恒压频比控制，可以根据实际需要调整输
出电压和频率，以实现能耗的优化。

通过降低输出电压和
频率，可以达到节省能源的效果。

总之，恒压频比控制在变频调速系统中通过调整输出电压和频
率的比例关系来实现恒定的输出电压，具有稳定性、自适应性和能耗优化的特点，适用于需要保持恒定电压的应用场景，如工业生产中的电机调速控制等。

变频调速系统的构成及原理
变频调速系统主要由变频器、电机和控制系统三大部分构成。

其中，变频器是变频调速系统的核心部件，它将电源输入的交流电转换为可调频率、可调幅值的交流电输出给电机，实现电机的调速控制。

其工作原理如下：
1. 变频器部分：变频器将电网提供的固定频率、固定幅值的交流电输入，通过整流、滤波等电路将交流电转换为直流电，然后再通过逆变电路将直流电转换为可调频率、可调幅值的交流电送给电机。

2. 电机部分：电机接收变频器输出的可调频率、可调幅值的交流电，并根据输入的频率和幅值进行相应的转速调节。

通常使用的电机为三相异步电机，也称为感应电机。

电机通过转子与旋转磁场之间的相互作用，实现机械能的转换。

3. 控制系统部分：控制系统主要由微处理器、传感器、编码器、人机界面等组成。

它实时监测电机的转速、输出负载等参数，并根据需求通过变频器调节输出频率和幅值，以实现对电机转速的精确控制。

控制系统可以根据预设的转速曲线、负载变化等参数进行相应调整，实现高效、稳定的调速控制。

通过以上的构成和原理，变频调速系统可以根据实际需求进行灵活的调速控制，实现节能降耗、控制精度高、工作稳定等优点，广泛应用于机械、电力、石化、
交通等领域。

变频调速系统设计与调试实验报告一、实验目的1.了解变频调速系统的工作原理和基本结构；2.学习电机的调速原理和控制方法；3.掌握变频器的参数设定方法和参数优化方法；4.能够编写PLC程序实现变频调速控制。

二、实验器材1.电动机、变频器、PLC控制器、电源、数据采集卡；2.电位器、按钮、指示灯、端子板等。

三、实验原理1.变频调速系统变频调速系统是指利用变频器将固定频率的电源供电转化为可调变频供电，从而实现对电动机转速的精确控制。

其结构基本包括三个部分：电源模块、变频器模块和电机模块。

电机调速是通过调整电机的电压、频率、极数等参数来改变电动机的转速，实现电机的速度调节。

3.变频器参数设定变频器参数设定是指对变频器的各项参数进行调整，以适应实际控制需求。

主要包括基本参数、高级参数、启动/停止控制参数、转速控制参数、保护参数等。

PLC编程控制是指利用PLC控制器对变频调速系统进行程序控制，实现对电动机的调速控制。

四、实验内容1.参数设定实验2.PLC控制实验通过PLC编程，实现对变频调速系统的程序控制，实现对电动机转速的调节。

具体实现过程包括程序编写、连接调试、程序优化等。

五、实验步骤（1）将电机连接到变频器上，并将变频器连接到PLC控制器上；（3）检查和验证参数设定的结果，确认是否符合实际控制需求。

（1）根据实验要求编写PLC程序代码，实现对变频调速系统的程序控制；（2）将电源、电动机、变频器、PLC控制器等连通，确保网络连接正常；（3）启动系统，对程序进行调试和优化，检查程序执行结果是否符合设定要求。

六、实验结果通过本次实验，实验人员成功地了解了变频调速系统的工作原理和基本结构，学习了电机的调速原理和控制方法，掌握了变频器的参数设定方法和参数优化方法，以及PLC编程实现变频调速控制的方法。

本次实验取得了明显的实验效果，实验人员掌握了相关技术和知识，为以后的工作提供了基础。

同时，还发现了一些新问题和新方向，需要在实际工作中继续深入研究和探索。

变频调速系统技术原理及应用随着科技的不断发展，变频调速系统技术在工业领域中的应用越来越广泛。

变频调速系统是一种能够实现机械设备调速的技术，通过改变电源给电机供电的频率，实现电机的转速调节。

本文将介绍变频调速系统的技术原理以及在工业中的应用。

首先，电力电子器件是变频调速系统的核心组成部分。

变频调速系统通常采用交流到直流再到交流的方式，将电源提供的交流电转换为直流电，并通过逆变器将直流电转换为交流电。

这样就可以通过改变逆变器输出的交流电的频率来实现电机的调速。

其次，电机也是变频调速系统的重要组成部分。

电机是将电能转换成机械能的装置，根据工作方式的不同，可以分为直流电机和交流电机。

在变频调速系统中，通常采用交流电机，其中三相异步电机是应用最为广泛的一种。

通过改变电源供电的频率，可以改变电机的转速。

最后，运动控制系统是变频调速系统的关键组成部分。

运动控制系统通过对电机的控制，实现对机械设备的调速。

运动控制系统通常包括传感器、控制器和执行机构三个部分。

传感器用于感知电机的实时状态，控制器根据传感器的反馈信号，计算控制策略，并通过执行机构控制电机的转速。

变频调速系统在工业中有着广泛的应用。

首先，在机械加工领域，变频调速系统可以精确控制机床的进给速度，提高工件加工的精度和效率。

其次，在风机和水泵等风力和水力传动系统中，变频调速系统可以根据实际需要调整电机的转速，提高系统的稳定性和节能效果。

此外，在电梯和输送带等输送设备中，变频调速系统可以平稳控制设备的起停和运行速度，提高设备的使用寿命和安全性。

总体而言，变频调速系统技术是一种有效的实现机械设备调速的技术。

通过改变电源给电机供电的频率，可以实现对电机的转速调节。

变频调速系统在工业中有着广泛的应用，可以提高设备的性能和效率，降低能源消耗，同时也提高了工作环境的安全性。

随着科技的不断进步，相信变频调速系统技术将进一步得到发展和应用。

变频调速电梯控制系统研究一、变频调速电梯控制系统原理变频调速电梯控制系统是利用变频器来调节电梯主机电机的转速，从而实现电梯的调速运行。

传统电梯主要采用的是机械调速方式，即通过传统的电阻调速或者牵引比例调速的方式来实现，但是这种方式存在效率低、能耗大、调速范围有限等问题。

而变频调速电梯控制系统采用变频器来调整电梯主机电机的转速，可以实现无级调速，提高了电梯的运行效率和舒适性，同时也降低了能耗和噪音。

变频调速电梯控制系统的原理比较简单，主要由电梯主机电机、变频器、编码器、控制器以及人机界面等组成。

变频器是整个系统的核心部件，通过对电机的电压和频率进行控制，实现电梯的无级调速。

控制器则负责监测电梯运行状态、接收并处理乘客的指令、控制电梯的运行等功能。

编码器则用来监测电梯实际的运行速度，并将监测到的信号反馈给控制器，从而实现对电梯运行的精准控制。

1. 节能环保：变频调速电梯控制系统采用无级调速技术，可以根据实际载荷大小和楼层高度来自动调整电梯的运行速度，从而实现能耗的最小化。

变频器可以有效地改善电机的功率因数，降低谐波污染，减少了对环境的影响。

2. 运行稳定：传统的电梯调速方式存在调速迟缓、震动大等问题，而变频调速电梯控制系统采用了闭环控制技术，可以实现对电梯运行状态的实时监测和精准控制，从而保证了电梯的稳定性和平稳性。

3. 节省空间：变频调速电梯控制系统可以减小电梯主机电机的体积，减少了对电梯井道的占用空间，提高了建筑物的可利用空间。

4. 使用寿命长：由于变频调速电梯控制系统可以实现无级调速，因此电梯的启停次数减少，电梯的零部件磨损减小，从而延长了电梯的使用寿命。

5. 安全性高：变频调速电梯控制系统采用了多重安全保护措施，包括过载保护、故障自诊断、失速保护、紧急救援等功能，可以保证电梯的安全运行。

目前，变频调速电梯控制系统已经在世界各地得到了广泛应用，尤其是在高层建筑和商业中心等场所。

由于变频调速电梯控制系统具有节能环保、运行稳定、节省空间、使用寿命长和安全性高等优点，越来越多的建筑物选择采用这种先进的电梯技术。

变频调速电梯控制系统设计变频调速电梯控制系统是一种利用变频调速技术来实现电梯的运行控制的系统。

其主要功能是通过调整电梯的驱动电机的转速，以实现电梯的平稳启停、提高运行效率和舒适性。

本文将从系统架构、运行控制和安全保护几个方面对变频调速电梯控制系统进行设计。

一、系统架构1.电梯安全保护部分电梯安全保护部分主要包括电梯轿厢超速保护、电梯门区域保护、电梯限位保护以及其他特殊情况的保护等。

其中，超速保护是通过安装超速传感器和超速保护装置来实现的，一旦电梯超速，超速保护装置将及时切断电梯的电源，确保乘客和设备的安全。

2.电梯运行控制部分电梯运行控制部分主要是根据电梯的运行状态和运行需求，调控电梯的运行速度和方向。

在实现这一功能时，需要考虑到电梯的载重、乘客需求、楼层分布情况等因素。

系统需要根据电梯的负载情况和楼层分布情况来自动分配电梯的运行模式（如上行、下行、停靠等），以提高运行效率。

3.电梯调速部分电梯调速部分主要是通过调整电梯驱动电机的转速，实现电梯的平稳启停和运行速度的调节。

在电梯启停过程中，系统需要根据电梯载重情况、乘客需求、楼层分布情况等因素来调节电梯的运行速度，以提高乘坐的舒适性。

二、运行控制电梯的运行控制是变频调速电梯控制系统最核心的功能之一、在运行控制过程中，系统需要根据电梯的载重、乘客需求和楼层分布情况等因素，通过调整电梯的运行速度和方向，以实现电梯的高效运行。

在运行控制的实现过程中，可以采用基于传感器的闭环控制方式或者基于规则的开环控制方式。

闭环控制方式需要安装传感器来监测电梯的运行状态，并将监测到的数据反馈给控制系统进行实时调整。

而开环控制方式不需要安装传感器，而是根据一定的规则和经验来进行调速和运行方向的控制。

为了提高运行效率和舒适性，系统还可以结合电梯乘客需求的预测和优化算法。

通过对乘客需求的预测，系统可以提前调配电梯的运行模式，以减少乘客的等待时间和电梯的空载率。

优化算法可以根据电梯运行的历史数据和预测的乘客需求，动态调整电梯的运行速度和方向，以提高运行效率。

变频调速工作原理
变频调速的工作原理是通过改变电机输入电压的频率来调整电机的转速。

电机的转速与输入电压的频率成正比，所以改变输入电压的频率可以实现对电机转速的调节。

变频调速系统由变频器和电机组成。

变频器是一种电子器件，它能将固定频率和电压的交流电源转换为可调频率和电压的交流电源，用来供给电机。

变频器通过将电源的交流电转换为直流电，并通过逆变器将直流电转换为可调的交流电来实现频率的调节。

变频器通过控制其内部的控制系统，可以调节输出电压的频率和幅值。

当需要调节电机的转速时，控制系统会根据设定值调整输出电压的频率。

通过改变输出电压的频率，变频器可以改变电机的转速。

例如，当输出电压的频率增加时，电机的转速也会增加；当输出电压的频率降低时，电机的转速也会降低。

变频调速具有调节范围广、调速性能好、节能效果显著等优点，在工业生产和家用电器中得到广泛应用。

变频调速系统操作规程一、前言变频调速系统是一种应用于工业领域的控制系统，它通过调节电机的转速和负载的运行模式，来实现对设备的精确控制。

为了保证变频调速系统的安全运行和正常操作，特制定了该操作规程。

本规程旨在规范变频调速系统的操作流程，提高系统的运行效率和安全性。

二、系统操作人员要求1.操作人员必须具有相关的技术知识和操作经验，并经过相关培训，熟悉变频调速系统的构造和工作原理。

2.操作人员必须具备良好的沟通能力和团队合作意识，能够与其他相关人员进行有效的沟通和协调。

三、操作准备1.操作人员在进行操作前，必须检查变频调速系统的设备和连接线路是否正常，确保系统处于正常工作状态。

2.操作人员必须佩戴必要的防护用品，如安全帽、护目镜、耳塞等，确保自身的安全。

四、操作流程1.启动系统a.操作人员按照系统启动程序将主电源和控制电源打开。

b.检查变频调速器的运行状态，确保系统正常启动。

2.设定工作参数a.操作人员根据实际情况设定变频调速器的工作参数，如转速、输出功率等。

b.在设定参数前，操作人员应仔细了解设备的工作要求和性能指标，并根据实际情况进行合理调整。

3.监控系统运行状态a.操作人员必须时刻关注变频调速系统的运行状态，包括设备的转速、输出功率、温度等参数。

b.如发现异常情况，如设备负载过大、温度过高等，操作人员应立即采取相应的措施，如降低负载、增加散热措施等。

4.维护和保养a.操作人员应定期对变频调速系统进行检查和保养，包括清洁设备、检查连接线路、紧固螺栓等。

b.发现问题时，及时记录并上报，按照维护计划进行处理。

5.停机操作a.操作人员在停机前，必须先将负载断开，然后逐步降低变频调速器的输出功率，最后关闭主电源和控制电源。

六、安全事项1.操作人员禁止擅自更改变频调速器的参数和设定值，必须按照相关程序进行操作。

2.操作人员接替班次时，必须向前一班次的操作人员进行交接，了解系统运行情况和存在的问题。

3.在工作过程中，操作人员禁止进行与工作无关的行为，如携带易燃物品、吸烟等。

电动机的变频调速与控制系统一、引言电动机是现代工业生产中广泛应用的重要设备之一。

为了满足不同工况下的运行需求，电动机的调速与控制成为必要的技术手段之一。

其中，变频调速与控制系统作为一种有效的解决方案，受到了越来越多的关注与应用。

本文将对电动机的变频调速与控制系统进行探讨与分析。

二、电动机的基本原理电动机是将电能转化为机械能的装置，其基本工作原理是利用磁场相互作用所产生的力矩，将电能转化为转动力。

电动机的工作原理主要分为直流电动机和交流电动机两种。

三、电动机的变频调速1. 变频调速的概念变频调速是指通过改变电机输入电压的频率来控制电机的转速。

传统的电动机调速方法通常是通过改变电机输入电压的大小来实现，而变频调速系统则通过改变电机输入电压的频率来实现调速。

2. 变频调速的优势（1）宽调速范围：变频调速系统能够实现电机宽范围内的精确调速，适用于不同工况下的需求。

（2）高效节能：变频调速系统能够根据实际工况需求灵活调整电机转速，以提高效率并减少能源消耗。

（3）可靠性强：变频调速系统采用先进的电子元器件和控制算法，具有较高的稳定性和可靠性。

（4）减少机械磨损：变频调速系统能够通过平滑启停和减小电机负载变化，减少机械磨损，延长电机使用寿命。

3. 变频调速系统的组成（1）整流装置：将交流电源转化为直流电源，为逆变器提供稳定的直流电源。

（2）逆变器：将直流电源转化为可调频率、可调幅度的交流电源，实现电机转速的控制。

（3）控制器：控制整个变频调速系统的运行，实现对电机的精确控制。

四、电动机的变频控制系统1. 变频控制系统的设计原则（1）确定控制目标：根据实际需求确定电机的转速范围和精度要求。

（2）选择适当的变频器：根据控制目标选择合适的变频器型号和参数。

（3）配置传感器：根据需要选择合适的传感器来获取电机运行状态的反馈信号。

（4）编写控制程序：根据控制目标，在控制器中编写相应的控制程序。

（5）调试与测试：对整个变频控制系统进行调试和测试，确保其按照预期工作。

变频调速原理1变频调速原理变频调速是指把电动机的输出频率发生变化以改变电动机的转速，以达到调节所需转速的方法。

它是一种比较先进的电力传动方式，它的优点是可以轻松地实现对电机的转速或功率的控制，广泛应用于机械设备中。

首先，变频调速可以通过降低电机的频率来降低它的转速，同时具有保护功能，能够提高设备的运行效率。

另外，在变频调速时该设备的噪声也比传统调速方式低，能够更有效地满足现代工业噪声控制要求。

另外，变频调速采用新技术进行控制，通常使用微处理器来实现系统的自动控制，使系统的稳定性更加可靠。

因而变频调速可以实现精确的控制，减少过电荷所带来的损耗，并能够更好地满足用户的需求。

总而言之，变频调速作为一种新兴的调速技术，具有可靠、稳定、精确以及低噪声等优点，用它来控制电机的转速，不仅提高了设备的效率，而且有效地满足了各种电机调速技术的要求，受到了广大用户的欢迎。

2基本原理变频调速系统的基本原理是通过控制驱动器的变化，控制电机调节输出的频率来改变电机的转速。

它由用于控制驱动器的模拟信号源和微处理器、模拟-数字转换器、变频器和负载（电机）等构成。

变频器通过改变驱动电机的输入频率，以及相应地改变电机的输出频率和转速，从而达到调节电机的转速的目的。

首先，由传感器监测电机的转速，并将检测的信号输入微处理器，由微处理器控制变频器通过变压器改变电压，使电机输出的转速满足要求。

另外，模拟信号源提供的信号可以是波形信号，也可以是码制信号；模拟-数字转换器可以将模拟信号转换成数字信号，从而实现微处理器对变频器的控制。

变频调速系统为节能、安全和质量提供了许多好处，它可以满足要求，有效地减少电能损耗，降低空调、暖气的负荷，有助于长期稳定的发电，并可以保证机械设备的安全。

完整版《三相异步电动机变频调速系统设计》三相异步电动机变频调速系统是一种应用广泛的电机控制系统，通过对电机的供电频率和电压进行调整，实现电机的调速功能。

本文将对三相异步电动机变频调速系统进行详细的设计。

1.系统结构三相异步电动机变频调速系统主要由电机、变频器和控制系统三部分组成。

电机作为执行元件，接受变频器输出的电压和频率进行运行；变频器则负责将输入的电网电压和频率转换为适合电机运行的电压和频率；控制系统则完成对变频器的控制和监测，实现对电机的精确调速。

2.硬件设计在硬件设计方面，需要选择适合电机的变频器和控制器，并完成相应的接线和连接。

变频器通常需要选择带有电压和频率调节功能的型号，以满足不同工作条件下的电机要求。

控制器则需要选择具备快速响应和稳定性能的型号，以确保系统的准确调速。

3.变频器参数设置变频器的参数设置对于电机的工作性能影响较大。

在设置参数时，首先需要根据电机的额定功率和工作特性确定变频器的额定输出功率。

同时，还需要根据电机的额定电压和额定转速设置变频器的额定输出电压和额定输出频率。

此外，还需要根据电机的负载特性设置变频器的过载保护和反馈调节参数。

4.控制系统设计控制系统的设计主要包括速度信号检测、计算和反馈控制三个步骤。

速度信号检测可以通过安装编码器或霍尔传感器等装置实现。

根据检测到的速度信号，控制系统可以计算出电机的当前转速，并与设定的目标转速进行比较，得到误差信号。

通过对误差信号进行PID控制，控制系统可以调整变频器的输出频率和电压，以实现对电机转速的控制。

5.保护措施设计三相异步电动机变频调速系统在运行过程中需要考虑到一些保护措施，以防止电机过载、短路等故障。

常见的保护措施包括过载保护、过流保护、过热保护和失速保护等。

通过在控制系统中添加相应的保护逻辑和监测装置，可以及时发现并处理电机故障，保证系统的安全运行。

总之，三相异步电动机变频调速系统设计涉及到硬件设计、变频器参数设置、控制系统设计和保护措施设计等方面。

自动变频调速系统的原理自动变频调速系统是一种用于调节电动机转速的系统，主要由变频器、传感器、控制器和电机等组成。

系统通过改变电源的频率和电压来实现电机的调速控制，广泛应用于工业生产中的机械设备和其他相关领域。

自动变频调速系统的原理基于电动机的转速与电压、频率之间的关系。

在普通的感应电动机中，转速和输入电压、频率之间存在一种叫做转速定律的关系，即电动机的转速与电源频率成正比，与电源电压成正比。

变频器通过改变电源的频率和电压来实现对电动机转速的控制，从而实现对机械设备的调速。

在自动变频调速系统中，首先需要将电源的交流电转换为直流电，然后再将直流电变换为固定频率和可调节电压的交流电。

这一过程由变频器来实现。

变频器中的电力电子器件通过采用先进的调制算法和电流控制技术，将电源频率调制成可变频率输出。

同时，变频器还可以根据使用者的需求调节输出的电压，以满足不同负载条件下的调速需求。

为了实现自动调速控制，系统还需要使用传感器来监测电动机的转速和负载情况，并将这些信息反馈给控制器。

控制器通过对传感器反馈的数据进行处理和计算，得出控制信号，再通过变频器调节电源的频率和电压，以控制电动机的转速。

当需要改变电动机转速时，控制器会根据用户设定的目标转速和负载情况，计算出控制信号。

控制信号通过变频器传递给电机，变频器会根据控制信号来调节输出的电压和频率，进而改变电动机的转速。

同时，传感器会实时监测电动机的转速，并将实际转速信息反馈给控制器，在控制器的比较和调节下，不断调整控制信号，以实现电动机转速的闭环控制。

自动变频调速系统具有调速范围广、控制精度高、可靠性好等特点。

它可以根据实际需要随时调整电动机的转速，以满足不同工况下的运行需求，提高生产效率和设备的稳定性。

同时，自动变频调速系统还可以实现启动稳定、负载平衡、节能减排等功能，具有广泛的应用前景。

总之，自动变频调速系统通过改变电源的频率和电压来控制电动机的转速，实现对机械设备的自动调速。

变频调速系统的设计与实现变频调速系统的设计与实现变频调速系统是一种用于调节电动机运行速度的装置。

它通过改变电源提供给电动机的频率来控制其转速。

下面将逐步介绍变频调速系统的设计和实现。

第一步：需求分析在设计变频调速系统之前，首先需要进行需求分析。

确定系统需要控制的电动机类型、额定功率和转速范围。

还需要考虑系统的可靠性、稳定性和控制精度等方面的需求。

第二步：选型根据需求分析结果，选择适合的变频器和电动机。

变频器是实现变频调速的核心设备，它应具备高效率、可靠性和精确控制的特点。

选择电动机时要考虑其匹配变频器的能力和负载特性。

第三步：系统设计根据选型结果，设计变频调速系统的整体框架。

包括变频器和电动机之间的连接方式、控制逻辑和信号传输等。

还需要确定系统的监测和保护功能，如温度监测、过载保护等。

第四步：硬件实现根据系统设计，进行硬件的实现。

包括将变频器和电动机连接起来，并接入电源和控制信号。

还需要安装相应的传感器和保护装置。

在这一步骤中，需要注意电气连接的正确性和稳定性。

第五步：软件编程编写控制程序，实现变频调速系统的功能。

程序应能根据输入的控制信号，计算出正确的频率输出，并根据监测信号进行相应的保护措施。

在编程过程中，需要考虑控制算法和实时性的要求。

第六步：系统调试将系统连接好后，进行调试和测试。

验证系统是否按照设计要求正常工作。

通过调整参数和输入不同的控制信号，观察系统的响应和性能表现。

在调试过程中，可能需要进行一些参数优化和系统改进。

第七步：系统运行在完成系统调试后，将变频调速系统投入实际运行。

监测系统运行的稳定性和精度，并及时进行维护和保养。

在系统运行过程中，要注意及时处理故障和异常情况，确保系统的安全和可靠性。

通过以上的步骤，我们可以顺利地设计和实现一个变频调速系统。

该系统能够有效地控制电动机的运行速度，提高系统的灵活性和能效。

在实际应用中，变频调速系统被广泛应用于各种工业领域，为生产提供了更高的效率和质量。

三相异步电动机变频调速控制系统设计一、引言三相异步电动机广泛应用于工业生产中，以其结构简单、制造成本低、容量大、耐用等优点而受到青睐。

然而，传统的电动机调速方式并没有很好地满足各种应用场景的需求。

变频调速系统是一种能够根据不同需求实现高效调速的解决方案。

本文将介绍三相异步电动机变频调速控制系统的设计方案，包括系统的原理、硬件设计、软件设计及性能测试等内容。

二、系统原理系统主要由以下几个部分组成：1.变频器：负责将输入的电源交流电转换为可调的电压和频率，供给电动机使用。

变频器通常包括整流器、逆变器和滤波器等电路。

2.控制电路：包括信号输入、测量电路、调速逻辑电路等。

其中，信号输入模块负责接收用户的控制信号；测量电路负责测量电动机的转速和电流等参数；调速逻辑电路负责根据用户控制信号和测量参数计算出变频器的控制信号。

3.电机驱动：负责将变频器输出的电压和频率传送给电动机，驱动电动机工作。

三、硬件设计硬件设计包括电路的选型和布局。

其中，变频器的选型需要考虑电源电压和频率、电机额定参数、控制精度等因素。

控制电路的设计需要选择合适的传感器和控制芯片，保证调速系统的稳定性和性能。

硬件布局上，需要合理布置各个电路模块，使得信号传输和功率传输互不干扰。

同时，还需考虑防护措施，确保系统的安全性。

四、软件设计软件设计主要包括控制算法和用户界面设计。

控制算法根据用户的设定值和实际测量值，计算出变频器的控制信号。

控制算法一般采用闭环控制方法，包括PID控制、模糊控制等。

用户界面设计可采用上位机软件，通过图形界面实现对调速系统的设置和监控。

五、性能测试为了验证系统设计的可行性和性能，需要进行性能测试。

性能测试包括静态特性测试和动态特性测试。

静态特性测试主要是测量系统的静态输出特性，如电机的转速、电流和功率等。

动态特性测试则是模拟实际工况下的负载变化情况，测试系统的动态响应和稳定性。

六、总结三相异步电动机变频调速控制系统的设计方案包括系统原理、硬件设计、软件设计和性能测试四个方面。

电机变频调速系统的设计根据您的要求，我将按照电机变频调速系统设计的格式写一篇文章，以下是正文：电机变频调速系统的设计一、引言在现今自动化控制系统中，电机变频调速系统是非常重要的一部分。

该系统可以有效地控制电机的转速，从而适当地调节负荷和降低能源消耗。

本文将介绍电机变频调速系统设计的相关知识和技术。

二、电机变频调速系统的原理电机变频调速系统通过调节电源频率来控制电机转速。

在该系统中，变频器是最重要的部分之一。

变频器可以根据需要调整电源频率，并将其转换为直流电以供电机使用。

同时，变频器还可以控制电流大小和频率来实现电机转速调节。

三、电机变频调速系统的设计1.电机选择在进行电机变频调速系统设计之前，首先需要选择适当的电机。

电机的额定功率、转矩和转速等参数应该根据实际负荷要求而定。

同时，还需要考虑电机的容量和尺寸等因素。

2.变频器选择变频器是电机变频调速系统设计中必不可少的一个部分。

在选择变频器时，应根据电机额定功率和电源参数来决定变频器的容量和性能。

同时，还需要考虑变频器的电压和频率范围等因素。

3.控制系统设计电机变频调速系统的控制部分需要设计一个合适的控制系统。

控制系统应该能够控制变频器输出电压和频率，并实时监测电机的转矩和转速等参数。

同时，为了提高控制系统的性能和可靠性，还需要采用一些高级控制技术，如PID控制等。

4.保护系统设计在电机变频调速系统设计中，还需要考虑电机的保护问题。

保护系统应该包括电机过载保护、短路保护和过电压保护等功能。

同时，还需要设计一些应急措施来防止系统出现故障。

四、电机变频调速系统的应用电机变频调速系统广泛应用于工业自动化控制、制造业、交通运输、农业生产等领域。

该系统可以有效地降低能源消耗和噪音污染，并提高生产效率和产品质量。

五、结论综上所述，电机变频调速系统是现代自动化控制系统中不可或缺的一部分。

通过合理设计和应用，可以有效提高生产效率和节约能源。

在未来的科技发展中，电机变频调速系统将会得到更广泛的应用和发展。

基于PLC控制的交流变频调速系统的设计1. 引言随着工业自动化的快速发展，交流变频调速系统在工业生产中的应用越来越广泛。

PLC（可编程逻辑控制器）作为控制系统的核心，具有可编程性强、可靠性高、适应性强等优点，成为交流变频调速系统中常用的控制器。

本文将围绕基于PLC控制的交流变频调速系统的设计展开研究，通过对系统结构、工作原理、关键技术等方面进行深入分析和研究，旨在为相关领域的研究和应用提供有价值的参考。

2. 交流变频调速系统概述2.1 交流变频调速原理2.1.1交流变频调速原理概述交流变频调速系统主要是利用电力电子技术，将工频电源转换为频率可调的三相交流电源，从而实现对电机转速的调节。

其基本原理是通过调整电源频率，改变电机的同步转速，从而实现调速。

交流变频调速系统具有调速范围广、调速性能优异、节能效果显著等优点。

2.2交流变频调速系统的分类根据控制方式的不同，交流变频调速系统可分为电压型变频器和电流型变频器。

电压型变频器采用电压调制方式，通过调整输出电压的大小来实现电机转速的调节；电流型变频器则采用电流调制方式，通过调整输出电流的大小来实现电机转速的调节。

2.3交流变频调速系统的主要组成部分交流变频调速系统主要由以下几部分组成：变频器、电机、控制器（如PLC）、传感器（如速度传感器）等。

其中，变频器是系统的核心部分，负责实现电源频率的调节；电机作为系统的执行元件，负责将电能转换为机械能；控制器（如PLC）负责对整个系统进行控制和调节；传感器（如速度传感器）负责实时检测电机转速，并将检测信号反馈给控制器，以便进行实时调节。

3.基于PLC控制的交流变频调速系统设计3.1系统结构设计基于PLC控制的交流变频调速系统结构如图1所示。

系统主要包括以下几个部分：1) PLC控制器：作为系统的核心，负责对整个系统进行控制和调节。

2)变频器：根据PLC控制器的指令，调整电源频率，实现电机转速的调节。

3)电机：将电能转换为机械能，完成各种工作任务。
