测试技术复习资料传感器第四章-考试重点

第一章传感器概述人的体力和脑力劳动通过感觉器官接收外界信号，将这些信号传送给大脑，大脑把这些信号分析处理传递给肌体。

如果用机器完成这一过程，计算机相当人的大脑，执行机构相当人的肌体，传感器相当于人的五官和皮肤。

1.1.1传感器的定义广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号的输出器件和装置。

狭义：能把外界非电信息转换成电信号输出的器件。

国家标准对传感器定义是：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置以上定义表明传感器有以下含义：1、它是由敏感元件和转换元件构成的检测装置；2、能按一定规律将被测量转换成电信号输出；3、传感器的输出与输入之间存在确定的关系；按使用的场合不同又称为: 变换器、换能器、探测器1.1.2传感器的组成传感器由敏感元件、转换元件、基本电路三部分组成：图示：被测量---敏感原件-----转换原件----基本电路-------电量输出电容式压力传感器-------------------压电式加速度传感器----------------------电位器式压力传感器1.1.3传感器的分类1）按传感器检测的范畴分类：生物量传感器、化学量传感器、物理量传感器、2）按输入量分类：速度、位移、角速度、力、力矩、压力、流速、液面、温度、湿度3）按传感器的输出信号分类：模拟传感器数字传感器4）按传感器的结构分类：结构型传感器、物性型传感器、复合型传感器5）按传感器的功能分类：智能传感器、多功能传感器、单功能传感器6）按传感器的转换原理分类：机—电传感器、光—电传感器、热—电电传感器、磁—电传感器电化学传感器。

7）按传感器的能源分类：有源传感器、无源传感器国标制定的传感器分类体系表将传感器分为：物理量、化学量、生物类传感器三大门类；1.2 传感器的地位与作用在基础学科研究中，传感器更有突出的地位。

宏观上的茫茫宇宙、微观上的粒子世界、长时间的天体演化、短的瞬间反应。

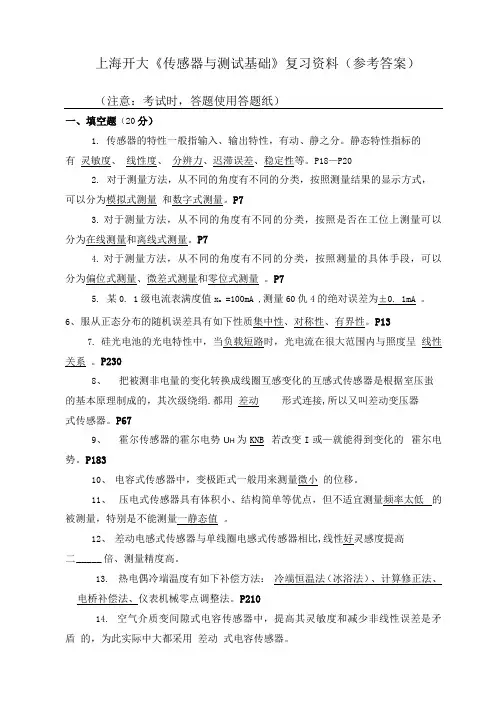

上海开大《传感器与测试基础》复习资料（参考答案）（注意：考试时，答题使用答题纸）一、填空题（20分）1.传感器的特性一般指输入、输出特性，有动、静之分。

静态特性指标的有灵敏度、线性度、分辨力、迟滞误差、稳定性等。

P18—P202.对于测量方法，从不同的角度有不同的分类，按照测量结果的显示方式，可以分为模拟式测量和数字式测量。

P73.对于测量方法，从不同的角度有不同的分类，按照是否在工位上测量可以分为在线测量和离线式测量。

P74.对于测量方法，从不同的角度有不同的分类，按照测量的具体手段，可以分为偏位式测量、微差式测量和零位式测量。

P75.某0. 1级电流表满度值x m =100mA ,测量60仇4的绝对误差为±0. 1mA。

6、服从正态分布的随机误差具有如下性质集中性、对称性、有界性。

P137.硅光电池的光电特性中，当负载短路时，光电流在很大范围内与照度呈线性关系。

P2308、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据室压蚩的基本原理制成的，其次级绕绢.都用差动形式连接,所以又叫差动变压器式传感器。

P679、霍尔传感器的霍尔电势U H为KNB 若改变I或—就能得到变化的霍尔电势。

P18310、电容式传感器中，变极距式一般用来测量微小的位移。

11、压电式传感器具有体积小、结构简单等优点，但不适宜测量频率太低的被测量，特别是不能测量一静态值。

12、差动电感式传感器与单线圈电感式传感器相比,线性好灵感度提高二_____ 倍、测量精度高。

13.热电偶冷端温度有如下补偿方法：冷端恒温法（冰浴法）、计算修正法、电桥补偿法、仪表机械零点调整法。

P21014.空气介质变间隙式电容传感器中，提高其灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器。

15.从原理来分，电容式传感器结构类型有：变面积式、变极距式、变介电常数式。

16.变极距式电容传感器的电容变化与极板间距之间的关系是成关系，为了减小这种关系带来的测量误差，常采用差动结构来解决。

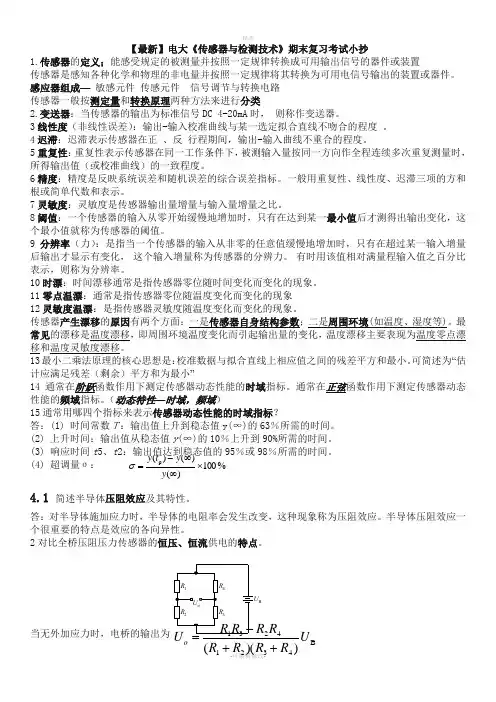

【最新】电大《传感器与检测技术》期末复习考试小抄1.传感器的定义；能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器是感知各种化学和物理的非电量并按照一定规律将其转换为可用电信号输出的装置或器件。

感应器组成— 敏感元件 传感元件 信号调节与转换电路 传感器一般按测定量和转换原理两种方法来进行分类2.变送器：当传感器的输出为标准信号DC 4-20mA 时， 则称作变送器。

3线性度（非线性误差）：输出-输入校准曲线与某一选定拟合直线不吻合的程度 。

4迟滞：迟滞表示传感器在正 、反 行程期间，输出-输入曲线不重合的程度。

5重复性：重复性表示传感器在同一工作条件下，被测输入量按同一方向作全程连续多次重复测量时，所得输出值（或校准曲线）的一致程度。

6精度：精度是反映系统误差和随机误差的综合误差指标。

一般用重复性、线性度、迟滞三项的方和根或简单代数和表示。

7灵敏度：灵敏度是传感器输出量增量与输入量增量之比。

8阈值：一个传感器的输入从零开始缓慢地增加时，只有在达到某一最小值后才测得出输出变化，这个最小值就称为传感器的阈值。

9分辨率（力）：是指当一个传感器的输入从非零的任意值缓慢地增加时，只有在超过某一输入增量后输出才显示有变化， 这个输入增量称为传感器的分辨力。

有时用该值相对满量程输入值之百分比表示，则称为分辨率。

10时漂：时间漂移通常是指传感器零位随时间变化而变化的现象。

11零点温漂：通常是指传感器零位随温度变化而变化的现象 12灵敏度温漂：是指传感器灵敏度随温度变化而变化的现象。

传感器产生漂移的原因有两个方面：一是传感器自身结构参数；二是周围环境(如温度、湿度等)。

最常见的漂移是温度漂移，即周围环境温度变化而引起输出量的变化，温度漂移主要表现为温度零点漂移和温度灵敏度漂移。

13最小二乘法原理的核心思想是：校准数据与拟合直线上相应值之间的残差平方和最小。

可简述为“估计应满足残差（剩余）平方和为最小”14通常在阶跃函数作用下测定传感器动态性能的时域指标。

一．填空题1．传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由灵敏元件和转换元件组成。

其中灵敏元件是指能够感受被测量的部分，转换元件是指将灵敏元件的输出转换为适于传输和测量的电信号部分。

2．传感器的分类:a.按输入量分类：位移传感器，速度传感器，温度传感器，压力传感器等b.按工作原理分类：应变式，电容式，电感式，压电式，热电式等c.按物理现象分类：结构型传感器，特性型传感器d.按能量关系分类：能量转换型，能量控制型e.按输出信号分类：模拟式传感器，数字式传感器3. 传感器技术的主要发展趋势：一是开展基础研究，发现新现象，开发传感器新材料和新工艺；二是实现传感器的集成化和智能化。

4. 检测技术属于信息科学的范畴，与计算机技术、自动控制技术和通信技术构成完整的信息技术。

5. 传感器的静态特性的主要指标是：线性度，迟滞，重复性，分辨力，稳定性，温度稳定性和各种抗干扰稳定性等。

6. 电阻式传感器的种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路而最后显示值的变化。

7. 电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置，可以用来测量位移、振动、压力流量、重量、力矩应变等物理量。

8. 自感式传感器中，调幅电路用得较多，调频、调相电路用得较少。

9. 当金属导体置于变化的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。

这种现象称为涡流效应。

10. 感应同步器是应用电磁感应原理来测量直线位移或转角位移的一种器件。

测量直线位移的称为直线感应同步器，测量转角位移的称为圆感应同步器。

11. 利用电容器的原理，将非电量转化为电容量，进而实现非电量到电量的转化的器件称为电容式传感器。

12. 在应用中电容式传感器可以有三种基本类型：变极距型，变面积型和变介电常数型。

而它们的电极形状又有平板型，圆柱形和球平面型三种。

13. 电容式传感器把被测量转化成电路参数C。

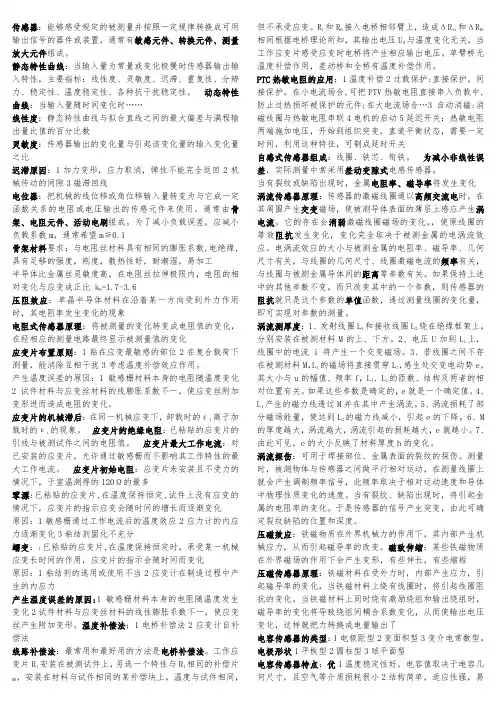

传感器：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常有敏感元件、转换元件、测量放大元件组成。

静态特性曲线：当输入量为常量或变化极慢时传感器输出输入特性，主要指标：线性度、灵敏度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

动态特性曲线：当输入量随时间变化时……线性度：静态特性曲线与拟合直线之间的最大偏差与满程输出量比值的百分比数灵敏度：传感器输出的变化量与引起该变化量的输入变化量之比迟滞原因：1加力变形，应力取消，弹性不能完全返回2机械传动的间隙3磁滞回线电位器：把机械的线位移或角位移输入量转变为与它成一定函数关系的电阻或电压输出的传感元件来使用。

通常由骨架、电阻元件、活动电刷组成。

为了减小负载误差，应减小负载系数m，通常希望m≦0.1骨架材料要求：与电阻丝材料具有相同的膨胀系数,电绝缘,具有足够的强度，刚度，散热性好，耐潮湿，易加工半导体比金属丝灵敏度高，在电阻丝拉伸极限内，电阻的相对变化与应变成正比k0=1.7-3.6压阻效应：单晶半导体材料在沿着某一方向受到外力作用时，其电阻率发生变化的现象电阻式传感器原理：将被测量的变化转变成电阻值的变化，在经相应的测量电路最终显示被测量值的变化应变片布置原则：1贴在应变最敏感的部位2在复合载荷下测量，能消除互相干扰3考虑温度补偿效应作用。

产生温度误差的原因：1敏感栅材料本身的电阻随温度变化2试件材料与应变丝材料的线膨胀系数不一，使应变丝附加变形进而造成电阻的变化。

应变片的机械滞后：在同一机械应变下，卸载时的εi高于加载时的εi的现象。

应变片的绝缘电阻：已粘贴的应变片的引线与被测试件之间的电阻值。

应变片最大工作电流：对已安装的应变片，允许通过敏感栅而不影响其工作特性的最大工作电流。

应变片初始电阻：应变片未安装且不受力的情况下，于室温测得的120Ω的最多零漂:已粘贴的应变片,在温度保持恒定,试件上没有应变的情况下，应变片的指示应变会随时间的增长而逐渐变化原因：1敏感栅通过工作电流后的温度效应2应力计的内应力逐渐变化3粘结剂固化不充分蠕变：:已粘贴的应变片,在温度保持恒定时，承受某一机械应变长时间的作用，应变片的指示会随时间而变化原因：1粘结剂的选用或使用不当2应变计在制造过程中产生的内应力产生温度误差的原因:1敏感栅材料本身的电阻随温度发生变化2试件材料与应变丝材料的线性膨胀系数不一，使应变丝产生附加变形。

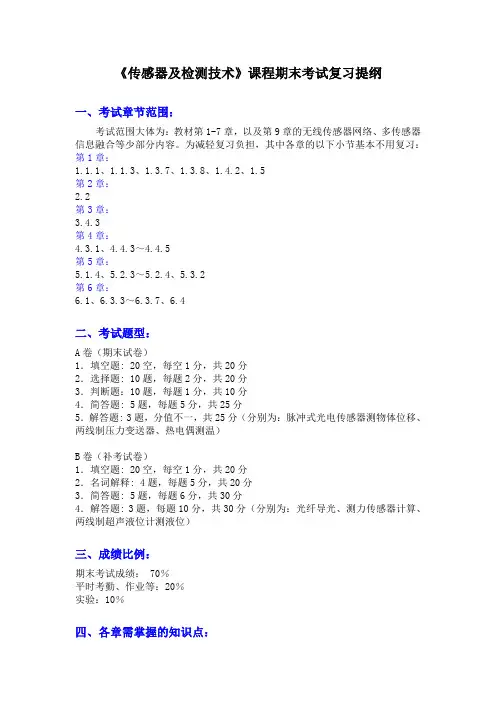

《传感器及检测技术》课程期末考试复习提纲一、考试章节范围：考试范围大体为：教材第1-7章，以及第9章的无线传感器网络、多传感器信息融合等少部分内容。

为减轻复习负担，其中各章的以下小节基本不用复习：第1章：1.1.1、1.1.3、1.3.7、1.3.8、1.4.2、1.5第2章：2.2第3章：3.4.3第4章：4.3.1、4.4.3～4.4.5第5章：5.1.4、5.2.3～5.2.4、5.3.2第6章：6.1、6.3.3～6.3.7、6.4二、考试题型：A卷（期末试卷）1．填空题: 20空，每空1分，共20分2．选择题: 10题，每题2分，共20分3．判断题：10题，每题1分，共10分4．简答题: 5题，每题5分，共25分5．解答题: 3题，分值不一，共25分（分别为：脉冲式光电传感器测物体位移、两线制压力变送器、热电偶测温）B卷（补考试卷）1．填空题: 20空，每空1分，共20分2．名词解释: 4题，每题5分，共20分3．简答题: 5题，每题6分，共30分4．解答题: 3题，每题10分，共30分（分别为：光纤导光、测力传感器计算、两线制超声液位计测液位）三、成绩比例：期末考试成绩： 70％平时考勤、作业等：20％实验：10％四、各章需掌握的知识点：第1章传感器与检测技术基础（重点）1．掌握检测系统的组成；掌握传感器的定义和组成；传感器的其他用名；传感器按各种不同标准的分类。

2．掌握测量误差的两种表示方法：绝对误差、相对误差的定义，其计算方法和各自用途；掌握满度（引用）相对误差在衡量仪表准确度等级中的应用。

弄清楚传感器精度等级的含义（例如1.5级是何意）。

3．掌握按规律性对误差的分类：系统误差、随机误差和粗大误差，掌握其基本概念；掌握正态分布的随机误差的特点；掌握发现系统误差的几种准则，以及每种准则主要发现的是哪类系统误差。

4．掌握粗大误差最常用的判别和剔除方法—3σ原则的主要内容。

5．掌握传感器的基本特性参数分为两方面：静态特性和动态特性；掌握静态特性包括哪些主要性能指标，重点理解线性度和灵敏度两个指标的含义。

电大《传感器与检测技术》期末复习题及详细答案参考传感器与检测技术复习题基础知识自测题第一章传感器的通常特性1.传感器是检测中首先感受，并将它转换成与有确定对应关系的的器件。

2.传感器的基本特性通常用其特性和特性去叙述。

当传感器转换的被测量处在动态时，测出的输入一输出关系称作特性。

3.传感器变换的被测量的数值处在稳定状态下，传感器输出与输入的关系称为传感器的特性，其主要技术指标有：、、和等。

4.传感器实际曲线与理论直线之间的称作传感器的非线性误差，其中的与输入满度值之比称作传感器的。

5.传感器的灵敏度是指稳态标准条件下，变化量与化量的比值。

对传感器来说，其灵敏度是常数。

6.传感器的动态特性就是指传感器测量时，其输入对输出的特性。

7.传感器中直接感受被测量，并输出与被测量成关系的其它量的元件称为元件。

8.只体会由敏感元件输入的，并且与成确认关系的另一种非电量，然后输入电量的元件，称作元件。

第二章电阻式传感器1.电阻应变片就是将被测试件上的转换成的传感元件。

2.电阻应变片由、、和等部分共同组成。

3.应变式传感器中的测量电路是将应变片转换成的变化，以便显示或记录被测非电量的大小。

4.金属电阻应变片脆弱栅的形式和材料很多，其中形式以式用的最少，材料Infreville的最为广为。

5.电阻应变片的工作原理就是依据快速反应效应创建与变形之间的量值关系而工作的。

6.当应变片主轴线与试件轴线方向一致，且受到一维形变时，应变片灵敏系数k就是应变片的与试件主应力的之比。

7.电阻应变片中，电阻丝的灵敏系数小于其灵敏系数的现象，称为应变片的横向效应。

8.电阻应变片的温度补偿中，若使用电桥补偿法测量应变片时，工作应变片粘贴在表面上，补偿应变片粘贴在与被测试件完全相同的上时，则补偿应变片不。

9.用弹性元件和及一些附件可以共同组成快速反应式传感器.10.应变式传感器按用途划分有：应变式传感器、应变式传感器、应变式传感器等。

11.电阻应变片的配用测量电路采用差动电桥时，不仅可以，同时还能起到的作用。

传感器原理及应用复习提纲绪论一. 传感器及其作用二. 传感器的组成及其各部分的功能（什么是敏感元件，什么是转换元件，什么是测量电路，作用是什么？）三. 传感器的分类方法1．解释按输入量分类。

2．解释按测量原理分类。

四. 传感器技术的三要素是什么？第一章传感器的一般特性一. 传感器的静态特性1．牢固掌握传感器的主要静态特性指标及其定义：线性度、灵敏度、精确度、最小检测量和分辨率、迟滞、重复性、零点漂移、温漂。

2．牢固掌握精度等级的意义和应用。

二. 传感器的动态特性1．数学模型（0、1、2阶微分方程描述方法）2．传递函数（零阶特性，一阶特性，二阶特性。

）3．工程实际传感器动态指标的表示方法第二章应变式传感器1．金属应变片式传感器的特点（6点）。

精度高，测量范围广；频率响应特性较好；结构简单，尺寸小，重量轻；可在恶劣条件下正常使用；价格低廉，品种多样，便于选择。

金属应变片式传感器的原理（应变效应）2．金属应变片的主要特性：灵敏度系数的定义及物理意义。

什么是金属应变片的横向效应。

解释什么是机械滞后。

解释什么是应变极限。

研究金属应变片的动态特性的目的是什么。

3．温度误差及补偿温度怎样造成金属应变片式传感器的测量误差。

了解怎样用单丝自补偿应变片了解怎样用双丝组合自补偿应变片掌握用电桥补偿应变片的温度误差的原理4．测量电路固掌握分析、计算应变片式传感器组成的电桥电路。

了解等臂电桥，单臂电桥，输入和输出的关系（应变ε与电桥输出电压）。

了解什么是第一对称电桥，什么是第二对称电桥，输入和输出的关系。

5．什么是应变效应。

6. 什么是压阻效应。

半导体应变片的工作原理是基于半导体材料的亚阻效应。

7．什么是固态压阻器件。

8．应变片式传感器可以检测哪些物理量，可以应用在哪些领域。

怎样构成加速度传感器？9. 半导体应变片的特点10. 金属应变片式传感器和固态压阻器件都是应变片式传感器，区别是什么。

11．半导体应变片的工作原理是基于半导体材料的亚阻效应。

第4章压电式传感器一、填空题1.压电元件一般有三类：第一类是石英晶体；第二类是压电陶瓷；第三类是高分子压电材料。

2.压电效应可分为正压电效应和逆压电效应。

3.将超声波（机械振动波）转换成电信号是利用压电材料的压电效应；蜂鸣器中发出“嘀…嘀…”声的压电片发声原理是利用压电材料的逆压电效应。

4.在实验室作检验标准用的压电仪表应采用sio2压电材料；能制成薄膜，粘贴在一个微小探头上、用于测量人的脉搏的压电材料应采用PVDF。

5.使用压电陶瓷制作的力或压力传感器可测量动态的力或压力。

6.动态力传感器中，两片压电片多采用并联接法，可增大输出电荷量；在电子打火机和煤气灶点火装置中，多片压电片采用串联接法，可使输出电压达上万伏，从而产生电火花。

7.用于厚度测量的压电陶瓷器件利用了逆压电效应原理。

二、综合题1.简述压电式加速度传感器的结构及原理。

压电式加速度传感器一般由壳体及装在壳体内的弹簧、质量块、压电元件和固定安装的基座组成。

压电元件一般由两片压电片组成，并在压电片的两个表面镀银，输出端由银层或两片银层之间所夹的金属块上引出，输出端的另一根引线就直接和传感器的基座相连。

在压电片上放置一个质量块，然后用硬弹簧对质量块预加载荷，然后将整个组件装在一个基座的金属壳体内。

为了隔离基座的应变传递到压电元件上去，避免产生假信号输出，增加传感器的抗干扰能力，基座一般要加厚或者采用刚度较大的材料制造。

使用时，将传感器基座与试件刚性固定在一起，当其感受振动时，由于弹簧的刚度相当大，质量块的质量相对较小，可以认为质量块的惯性很小。

因此可以认为质量块感受到与传感器基座相同的振动，并受到与加速度方向相反的惯性力作用，这样，质量块就有一个正比于加速度的作用力作用在压电片上。

通过压电片的压电效应，在压电片的表面上就会产生随振动加速度变化的电压，当振动频率远低于传感器的固有频率时，传感器输出的电压与作用力成正比，即与传感器感受到的加速度成正比。

传感器原理复习提纲第一章 绪论1. 检测系统的组成。

传感器 测量电路 输出单元把被测非电量转换成为与之有确定对应关系，且便于应用的某些物理量（通常为电量）的测量装置。

把传感器输出的变量变换成电压或电流信号，使之能在输出单元的指示仪上指示或记录仪上记录；或者能够作为控制系统的检测或反馈信号。

指示仪、记录仪、累加器、报警器、数据处理电路等。

2. 传感器的定义及组成。

定义 能感受被测量并按一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

组成 敏感元件转换元件 转换电路 直接感受被测量，并输出与被测量成确定关系的物理量。

敏感元件的输出就是它的输入，抟换成电路参量。

上述电路参数接入基本转换电路，便可转换成电量输出。

3. 传感器的分类。

工作机理 物理型、化学型、生物型构成原理 结构型（物理学中场的定律）、物性型:物质定律 能量转换 能量控制型、能量转换型物理原理 电参量式传感器、磁电传感器、压电式传感器 用途位移、压力、振动、温度4. 什么是传感器的静态特性和动态特性。

静特性 输入量为常量，或变化极慢 动特性 输入量随时间较快地变化时5. 列出传感器的静态特性指标，并明确各指标的含义。

230123n ny a a x a x a x a x =+++++x 输入量，y 输出量，a 0零点输出，a 1理论灵敏度，a 2非线性项系数灵敏度传感器在稳态下，输出的变化量与引起该变化量的输入变化量之比。

表征传感器对输入量变化的反应能力线性传感器 非线性传感器迟滞正（输入量增大）反（输入量减小）行程中输出输入曲线不重合称为迟滞。

产生迟滞的原因：由于传感器敏感元件材料的物理性质和机械另部件的缺陷 所造成的，如弹性敏感元件弹性滞后、 运动部件摩擦、 传动机构的间隙、 紧固件松动等。

线性度传感器的实际输入-输出曲线的线性程度。

4种典型特性曲线k y x=∆∆%1002max⨯∆=FSH Y H γ非线性误差%100max⨯∆±=FSL Y L γ，ΔLmax ——最大非线性绝对误差，YFS ——满量程输出值。

测试技术传感器第四章题型小结一、选择题1. 电涡流式传感器是利用什么材料的电涡流效应工作的。

（ A ）PVFA. 金属导电B. 半导体C. 非金属D.22. 为消除压电传感器电缆分布电容变化对输出灵敏度的影响，可采用（B ）。

A. 电压放大器B. 电荷放大器C. 前置放大器D. 电容放大器3. 磁电式绝对振动速度传感器的数学模型是一个（B ）。

A. 一阶环节B. 二阶环节C. 比例环节D. 高阶环节4. 磁电式绝对振动速度传感器的测振频率应（A ）其固有频率。

A. 远高于B. 远低于C. 等于D. 不一定5. 随着电缆电容的增加，压电式加速度计的输出电荷灵敏度将（C ）。

A. 相应减小B. 比例增加C. 保持不变D. 不确定6. 压电式加速度计，其压电片并联时可提高（B ）。

A. 电压灵敏度B. 电荷灵敏度C. 电压和电荷灵敏度D. 保持不变7. 调频式电涡流传感器的解调电路是（C ）。

A. 整流电路B. 相敏检波电路C. 鉴频器D. 包络检波电路8. 压电式加速度传感器的工作频率应该（C ）其固有频率。

A. 远高于B. 等于C. 远低于D. 没有要求9. 下列传感器中哪个是基于压阻效应的？（ B ）A. 金属应变片B. 半导体应变片C. 压敏电阻D. 磁敏电阻10. 压电式振动传感器输出电压信号与输入振动的（B ）成正比。

A. 位移B. 速度C. 加速度D. 频率11. 石英晶体沿机械轴受到正应力时，则会在垂直于（B ）的表面上产生电荷量。

A. 机械轴B. 电轴C. 光轴D. 晶体表面12. 石英晶体的压电系数比压电陶瓷的（C ）。

A. 大得多B. 相接近C. 小得多D. 不确定13. 光敏晶体管的工作原理是基于（ B ）效应。

A. 外光电B. 内光电C. 光生电动势D. 光热效应14. 一般来说，物性型的传感器，其工作频率范围（A ）。

A. 较宽B. 较窄C. 较高D. 不确定15. 金属丝应变片在测量构件的应变时，电阻的相对变化主要由（B ）来决定的。

第一章：传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。

传感器分类见第8页自动检测系统由①传感器②信号调理③数据采集④信号处理⑤信号显示⑥信号输出⑦输入设备⑧稳压电源第二章：误差：测量结果不能准确地反映被测量的真值而存在一定的误差，这个偏差就是测量误差。

约定真值：根据国际计量委员会通过并发布的各种物理参量的定义，利用当前最先进的科学技术复现这些实物的单位基准，其值被公认为国际或国家基准，称其为约定真值。

相对真值：如果一级检测仪器（计量工具）的小于第一级检测仪器误差的1/3，则可认为前者是后者的相对真值。

误差：①绝对误差②相对误差③引用误差精度等级：仪表准确度习惯称为精度，准确度等级习惯上称为精度等级。

人为规定：取最大引用误差百分数作为检测仪器（系统）精度等级的标志，即最大引用误差去掉正负号和百分号后的数字表示精度等级。

精度等级的计算见第17页工作误差：检测仪器在额定工作下可能产生的最大误差范围，它是衡量检测仪器的最重要的质量指标之一。

误差性质的分类：系统误差随机误差粗大误差减少系统误差的方法：采用修正的方法减小横差系统误差采用交叉读书减小线性系统误差采用半周期法减小周期性系统误差粗大误差的解决办法（29页）：拉伊达准则格拉布斯准则课后题第36页第3题第三章静态特性的主要参数：①测量范围②精度等级③灵敏度④线性度⑤迟滞⑥重复性⑦分辨力⑧死区动态特性：见46页的频率特性对线性测量系统其稳态响应（输出）是与输入（激励）同频率的正弦信号。

对同一正弦输入，不同传感器或检测系统稳态响应的频率虽相同，但幅度和相位角通常不同。

第四章结构型传感器电阻式应变传感器：利用电阻应变片静应变片转换为电阻的变化，实现电测非电量的传感器。

金属材料的应变效应:金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。

电桥测量电路的结构的分类：直流电桥（①单臂工作电桥②双臂工作电桥③全臂工作电桥）单臂工作电桥存在非线性误差灵敏度之比：单臂：双臂：全臂= 1:2:4课后习题第113页考电阻应变第五章常用物性型传感器压电效应：当沿着一定方向施加机械力作用而产生变形时，会引起它内部正负电荷中心相对位移产生点的极化，从而导致其两个相对表面（极化面）上出现符号相反的电荷；当外力去掉后，又恢复到不带电的状态。

第一章传感器基础L.智能物联网工程师群，免费共享100G学习资料Qq-群-号码：538435543欢迎大家加入交流经验，互相分享1检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器： C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。

绪论1传感器的基本概念：能感受规定的被测量，并按一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。

2传感器构成法：自源型、辅助能源型、外源型、相同敏感元件的补偿型、差动结构补偿型、不同敏感元件的补偿型、反馈型3传感器按照传感机理分类：结构型，以敏感元件结构参数变化实现信号转换；物性型，以敏感元件物性效应实现信号转换。

第一章传感器技术基础1传感器的一般数学模型：静态模型、动态模型2传感器的特性和指标传感器的静态模型：线性度、回差（滞后）、重复性、灵敏度、分辨力、阀值、稳定性、漂移、静态误差；传感器的动态模型：频率响应特性、阶跃响应特性、典型环节的动态响应、幅频特性、相频特性。

3改善传感器性能的技术途径：结构、材料与参数的合理选择，差动技术，平均技术，稳定性处理，屏蔽、隔离与干扰控制，零示法、微差法与闭环技术，补偿、校正与“有源化”，集成化、智能化与信息融合。

4合理选择传感器的基本原则和方法：依据测量对象和使用条件确定传感器类型、线性范围和量程、灵敏度、精度、频率响应特性、稳定性。

5传感器的标定和校准静态标定：静态标定主要用于检测、测试传感器的静态特性指标，如：静态灵敏度、非线性、回差、重复性等；动态标定：动态标定主要用于检测、测试传感器的动态特性指标，如：动态灵敏度、频率响应和固有频率等。

第二章电阻式传感器1概念：通过电阻参数的变化来实现电测非电量的目的。

2电阻应变计的主要特性静态特性：灵敏系数、横向效应及横向效应系数、机械滞后、蠕变和零漂、应变极限动态特性：对正弦应变波、阶跃应变波的响应，疲劳寿命。

3温度效应及其补偿热补偿原因：在实际应用应变计时，工作温度可能偏离室温，甚至超出常温范围，导致工作特性改变，影响输出。

（这种单纯由温度变化引起应变计电阻变化的现象，叫应变计的温度效应。

）在工作温度变化较大时，这种热输出干扰必须加以补偿。

补偿方法：温度自补偿法、桥路补偿法4应变计的选用（1）选择类型、（2）材料考虑、（3）阻值选择、（4）尺寸选择、（5）其他考虑，如特殊用途、恶劣环境、高精度要求等。
