锅炉强度计算

工业锅炉强度计算软件用户手册西安富凯能源科技有限责任公司前言本手册是“工业锅炉强度计算软件”的使用说明书，随软件同时提供给客户。

为了使您对该产品有一个总体的认识，方便您的使用，我们专门为您配置了用户手册，主要对“工业锅炉强度计算软件”的主要功能、使用方法、注意事项、用户界面等进行介绍，使您能够掌握本软件的使用方法，是您使用本软件的必不可少的指南。

本手册使用用户要求具备一定的锅炉设计与工程计算的基本知识，在数据输入过程中必须要注意数值的常规范围，并符合实际情况。

使用前，请您仔细阅读本手册，对本产品有一定的了解。

由于编者水平有限，可能在程序设计、编制过程中存在缺点和错误，敬请用户批评指正。

另外，在使用过程中，如果您有什么问题，请来电查询，我们定当竭诚为您服务。

目录一、概述 (1)(一)计算标准方法及参考文献 (1)(二)基本使用过程描述 (1)二、软件界面介绍 (1)(一)菜单栏区域 (2)(二)任务栏区域 (3)(三)操作区域 (4)三、强度计算过程 (4)(一)新建项目 (4)(二)锅炉基本信息 (4)(三)输入部件列表 (5)(四)输入部件参数 (8)(五)计算 (10)(六)输出计算书 (11)(七)输出Excel计算书 (12)四、典型算例说明 (13)(一)某型号水管锅炉的强度校核计算 (13)一、概述(一)计算标准方法及参考文献计算标准：锅壳式锅炉强度计算标准GB/T16508-1996水管式锅炉强度计算标准GB/T9222-2008本程序设计主要依据及参考手册⏹《锅炉强度计算标准应用手册》（增订版）李之光编著中国标准出版社(二)基本使用过程描述✧新建项目文件✧输入锅炉的基本信息参数✧输入部件列表✧输入部件参数✧计算项目✧输出计算书二、软件界面介绍在桌面上双击“工业锅炉强度计算软件”图标，此时显示系统主界面如图2-1所示。

菜单及工具栏区域任务栏区域操作视图区域图2-1工业锅炉热力计算软件总界面(一)菜单栏区域在界面的菜单栏区域中，有“文件”，“编辑”，“帮助”等下拉菜单。

P0 = P r+△P f+△P h=1.25+0+0=1.25例题2：额定压力1.25MPa的过热蒸汽锅炉，计算锅筒工作压力。

P0 = P r+△P f+△P h=1.25+0.1×1.25+0=1.375例题3：额定压力1.25MPa的饱和蒸汽锅炉，确定安全阀整定压力。

2只安全阀都装在锅筒上，前例已计算P0 = 1.25查GB/T16507.7表2，整定压力最低值为1.04×1.25 =1.3，最高值为1.06×1.25 =1.325例题4：额定压力1.25MPa的过热蒸汽锅炉，确定安全阀整定压力。

2只安全阀1只装在锅筒上，1只装在过热器出口集箱上。

锅筒上的安全阀按较高整定压力调整，前例已计算P0 =1.375查GB/T16507.7表2，整定压力为：1.06×1.375=1.46过热器上的安全阀按较低整定压力调整，P0 = P r+△P f+△P h=1.25+0+0=1.25查GB/T16507.7表2整定压力为：1.04×1.25 =1.3例题5：额定压力1.25MPa的自然循环热水锅炉，确定安全阀整定压力。

2只安全阀都装在锅筒上，P0 = P r+△P f+△P h=1.25+0+0=1.25查GB/T16507.7表3，整定压力最低值为1.10×1.25 =1.375＞1.25+0.07=1.32；最高值为1.12×1.25 =1.4＞1.25+0.1=1.35前例已计算P0 = 1.25前例已计算安全阀整定压力较低值为：1.3△P a=1.3-1.25=0.05P =P0 +△P a=1.25+0.05=1.3例题7：额定压力1.25MPa的饱和蒸汽锅炉，锅筒不绝热，在600～900℃的对流烟道内，名义厚度18 mm，材料Q245R，确定许用应力[]σ。

计算压力p，前例已计算，p=1.3MPa查《干饱和蒸汽以及饱和线上的水的比容和焓》表，该表按压力列出了饱和温度、饱和水的比容、饱和蒸汽比容、饱和水焓、饱和蒸汽焓、汽化潜热。

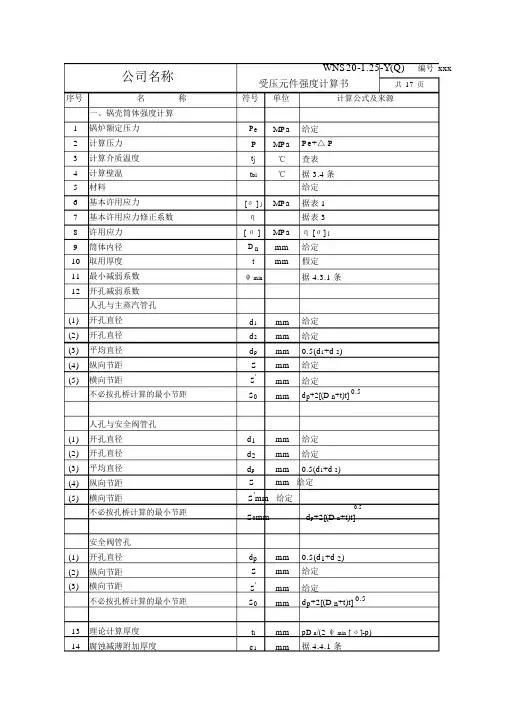

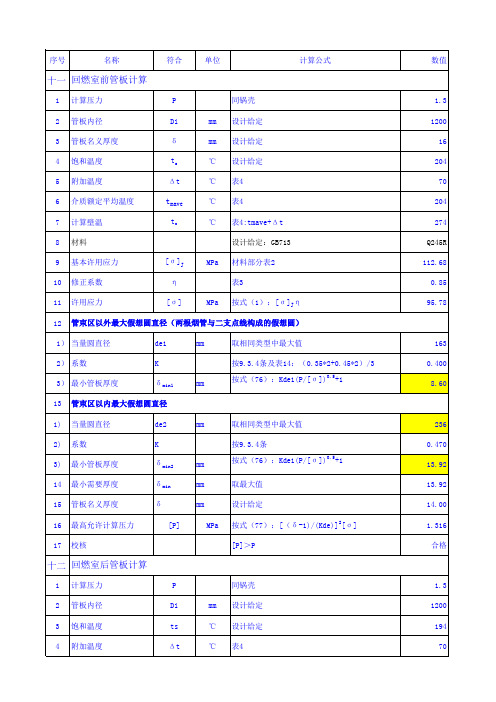

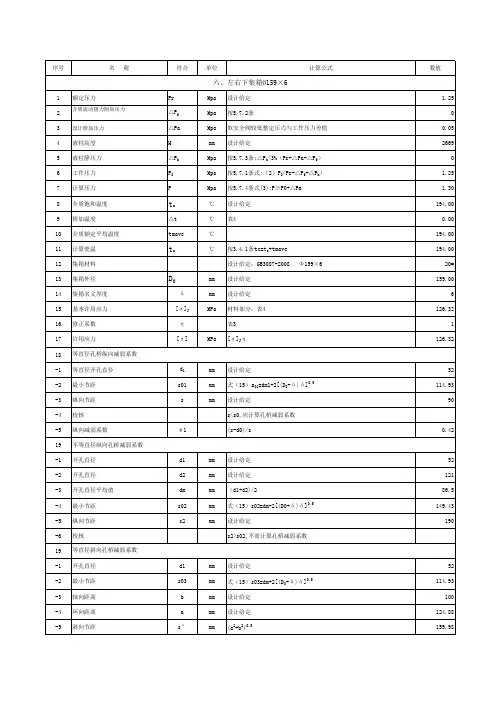

序号名称一、锅壳筒体强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9筒体内径10取用厚度11最小减弱系数12开孔减弱系数人孔与主蒸汽管孔(1)开孔直径(2)开孔直径(3)平均直径(4)纵向节距(5)横向节距不必按孔桥计算的最小节距人孔与安全阀管孔(1)开孔直径(2)开孔直径(3)平均直径(4)纵向节距(5)横向节距不必按孔桥计算的最小节距安全阀管孔(1)开孔直径(2)纵向节距(3)横向节距不必按孔桥计算的最小节距13理论计算厚度14腐蚀减薄附加厚度受压元件强度计算书共17页符号单位计算公式及来源P e MPa 给定P MPa Pe+△ Pt j ℃查表t bi ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[ σ ] MPa η [σ] jD n mm 给定t mm 假定ψ min 据 4.3.1 条d1 mm 给定d2 mm 给定d p mm 0.5(d1+d 2)S mm 给定S' mm 给定S0 mm d p+2[(D n+t)t] 0.5d1 mm 给定d2 mm 给定d p mm 0.5(d1+d 2)S mm 给定S'mm 给定S0mm0.5d p+2[(D n+t)t]d p mm 0.5(d1+d 2)S mm 给定S' mm 给定S0 mm d p+2[(D n+t)t] 0.5t l mm pD n/(2 ψmin [ σ]-p)c1 mm 据4.4.1 条序号名称15材料负偏差附加厚度16工艺减薄附加厚度17附加厚度18最小需要厚度19校核20有效厚度21实际减弱系数22系数23未加强孔的最大允许直径受压元件强度计算书共 17 页符号单位计算公式及来源c2 mm 按材料标准取定c3 mm 据4.4.2.1 条c mm c1+c 2+c3t min mm t l+ct>t min ,强度足够t y mm t-cψs pDn/[(2[ σ ]-p)t y ]D n t y3 210 mm[d] mm 图 55校核筒体上未加强孔的直径d除人孔、主蒸汽管孔外均不大于按图55确定的未加强孔的最大允许直径[d],无需另行加强二、人孔加强强度计算1校核人孔加强计算的适用范围d/D n=400/3400=0.12<0.82人孔圈的计算压力3人孔圈的计算温度4人孔圈材料5基本许用应力6人孔圈基本许用应力修正系数7人孔圈许用应力8人孔圈厚度9加强垫板许用应力10加强垫板厚度11计算孔径12未减弱锅壳筒体的理论计算厚度13人孔圈理论计算厚度14人孔圈腐蚀减薄附加厚度15人孔圈材料负偏差附加厚度16人孔圈工艺减薄附加厚度17人孔圈的附加厚度18人孔圈有效厚度19人孔圈有效加强高度20人孔圈有效加强宽度21需要加强的面积22人孔圈焊脚高度23起加强作用的焊缝面积Pt bi[ σ ]j1η[σ ] 1t1[σ ] 2t2dt0t01c1c2c3ct y1h1h2BAK hA 1d=400<600, 满足 12.2.1的要求MPa 同锅壳筒体℃据 3.4条给定MPa 据表1据表 3MPa η [ σ ] jmm给定MPa η [ σ ] jmm给定mm给定mm pD n/(2[ σ ]-p)mm pd/(2[ σ ]1-p) d=400mm 据4.4.1 条mm按材料标准取定mm 据4.4.2.1 条mm c1+c 2+c3mm t1-cmm 据 12.2.6条mm 据 12.2.6条mm 据 12.2.6条mm 2 [d+2t y1(1-[ σ ]1/[ σ ])]t 0mm给定22mm2K h序号名称24人孔圈多余面积25垫板加强面积26锅壳筒体自身多余面积27校核28校核人孔圈的高度和厚度人孔圈的高度人孔圈的厚度三、主蒸汽管接头加强强度计算1校核管接头加强计算的适用范围2管接头的计算压力3管接头的计算温度4管接头材料5基本许用应力6管接头基本许用应力修正系数7管接头许用应力8管接头厚度9加强垫板许用应力10加强垫板厚度11计算孔径12未减弱锅壳筒体的理论计算厚度13管接头理论计算厚度14管接头腐蚀减薄附加厚度15管接头材料负偏差附加厚度16管接头工艺减薄附加厚度17管接头的附加厚度18管接头有效厚度19管接头有效加强高度20管接头有效加强宽度受压元件强度计算书共 17 页符号单位计算公式及来源A 2 mm 2 [2h 1(t y1-t01)+2h 2t y1]([ σ ]1/[ σ ])A 3 mm 2 0.8(B-d-2t 1))t2([σ ]2/[ σ ])A 4 mm 2 [d+2t y1(1-[ σ ]1/[ σ ])](t y-t0)A 1+A 2+A 3+A 4A 1+A 2+A 3+A 4>A=A 1+A 2+0.5(A 3+A 4)A 1+A 2+0.5(A 3+A 4)>2A/3=h mm给定h=90>(td) 0.5=(25 ×300) 0.5=88.6t1mm给定t1=25>7t/8=25×7/8=21.86且t1=25>19人孔圈的高度均满足12.7.1的要求d/D n=199/3400=0.06<0.8d=199<600, 满足 12.2.1的要求P MPa 同锅壳筒体t bi ℃据 3.4条给定[ σ ]j1 MPa 据表1η据表 3[σ ] 1 MPa η [ σ ] jt1 mm 给定[σ ] 2 MPa η [ σ ] jt2 mm 给定d mm 给定t0 mm pD n/(2[ σ ]-p)t01 mm pd/(2[ σ ]1-p)c1 mm 据4.4.1 条c2 mm 式 (26)c3 mm 据4.4.2.1 条c mm c1+c 2+c3t y1 mm t1-ch1 mm 据 12.2.6条h2 mm 据 12.2.6条B mm 据 12.2.6条序号名称21需要加强的面积22管接头焊脚高度23起加强作用的焊缝面积24孔圈多余面积25垫板加强面积26锅壳筒体自身多余面积27校核四、前管板强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9假想圆直径系数最小需要厚度10假想圆直径系数最小需要厚度11假想圆直径系数最小需要厚度12假想圆直径系数最小需要厚度13假想圆直径系数最小需要厚度14包含人孔区的最小需要厚度计算常温抗拉强度受压元件强度计算书共 17 页符号单位计算公式及来源A mm 2 [d+2t y1(1-[ σ ]1/[ σ ])]t 0K h mm 给定A 1 mm 2 2K h2A 2 mm 2 [2h 1(t y1-t01)+2h 2t y1]([ σ ]1/[ σ ])A 3 mm 2 0.8(B-d-2t 1))t2([σ ]2/[ σ ])A 4 mm 2 [d+2t y1(1-[ σ ]1/[ σ ])](t y-t0)A 1+A 2+A 3+A 4A 1+A 2+A 3+A 4>A=A 1+A 2+0.5(A 3+A 4)A 1+A 2+0.5(A 3+A 4)>2A/3=P e MPa 给定P MPa Pe+△ Pt j ℃查表t bi ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jd J mm 附图一k 据 7.2.4条tmin1 mm Kd J(p/[ σ ]) 0.5+1d J mm 附图一k 据 7.2.4条t min2 mm Kd J(p/[ σ ]) 0.5+1d J mm 附图一k 据 7.2.4条t min3 mm0.5Kd J(p/[ σ ]) +1d J mm 附图一k 据 7.2.4条t min4 mm Kd J(p/[ σ ]) 0.5+1d J mm 附图一k 据 7.2.4条t min5 mm Kd J(p/[ σ ]) 0.5+1σ b MPa 给定序号名称假想直径人孔算直径平板系数最小需要厚度15最小需要厚度16取用厚度五、后管板度算1炉定力2算力3算介温度4算壁温5材料6基本用力7基本用力修正系数8用力9假想直径系数最小需要厚度10假想直径系数最小需要厚度11假想直径系数最小需要厚度12假想直径系数最小需要厚度13包含人孔区的最小需要厚度算常温抗拉度假想直径人孔算直径平板系数最小需要厚度14最小需要厚度15取用厚度受压元件强度计算书共 17 符号位算公式及来源d J mm 附一d h mm 定C 表 16(两有拉撑但 l<d j /10)t min6 mm 0.62 ×[p(Cd 2-d 2)/σ]1/2j hbt min mm max{t min1 ,t min2, ⋯t}min6t mm 取定t>t min ,度足P e MPa 定P MPa Pe+△ Pt j ℃表t bi ℃据 3.4条定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jd J mm 附二k 据 7.2.4条t min1 mm Kd J(p/[ σ ])0.5+1d J mm 附二k 据 7.2.4条t min2 mm Kd J(p/[ σ ]) 0.5+1d J mm 附二k 据 7.2.4条t min3 mm Kd J(p/[ σ ]) 0.5+1d J mm 附二k 据 7.2.4条t min4 mm Kd J(p/[ σ ])0.5+1σ b MPa 定d J mm 附二d h mm 定C 表 16(两有拉撑但 l<d j /10)t min5 mm 0.62*[p(Cd j 2-d h2)/σb]1/2t min mm max{t min1 ,t min2, ⋯t}min5t mm 取定t>t min ,度足公司名称序号名称六、内前管板强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9假想圆直径系数最小需要厚度10取用厚度11校核七、内后管板强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9假想圆直径系数最小需要厚度10假想圆直径系数最小需要厚度11假想圆直径系数最小需要厚度12假想圆直径系数最小需要厚度WNS20-1.25-Y(Q)编号xxx受压元件强度计算书共17页符号单位计算公式及来源P e MPa 给定P MPa Pe+△ Pt j ℃查表t bi ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jd J mm 附图k 据 7.2.4条t min mm Kd J(p/[ σ ]) 0.5+1t mm 取定t>t min ,强度足够P e MPa 给定P MPa Pe+△ Ptj ℃查表t bi ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jd J mm 附图四k据 7.2.4条t min1 mm Kd J(p/[ σ ]) 0.5+1d J mm 附图四k据 7.2.4条t min2 mm Kd J(p/[ σ0.5]) +1d J mm 附图四k据 7.2.4条t min3 mm Kd J(p/[ σ ]) 0.5+1d J mm 附图四k据 7.2.4条t min4 mm Kd J(p/[ σ ]) 0.5+1公司名称序号名称13最小需要厚度14取用厚度15校核八、形炉胆度算1炉定力2算力3算介温度4算壁温5材料6常温抗拉度7算壁温的屈服点8材料的性模量9胆小径10胆大径11炉胆厚度12炉胆平均直径13算度14安全系数15安全系数16度百分率17系数18最小需要厚度19最小需要厚度20最小需要厚度21校核九、波形炉胆度算1炉定力2算力3算介温度4算壁温5材料6基本用力7基本用力修正系数8用力9炉胆外径10最小需要厚度WNS20-1.25-Y(Q) 号 xxx 受压元件强度计算书共 17符号位算公式及来源t min mmmax{tmin1,tmin2, ⋯t }min4t mm 取定t>t min ,度足P e MPa 定P MPa Pe+△ Pt j ℃表t bi ℃据 3.4条定σ b MPa 据表 1σ t s MPa 据表 2E t MPa 据表 11D ' mm 定D" mm 定t mm 假定D p mm (D'+D")/2+tL mm 定n1 据表 10n2 据表 10u 据 5.2.1.7条B pD p n1/{2 σt s[1+D p/(15L)]}t min1 mmB{1+[1+0.12D p u/(B(1+D p/(0.3L)))]} 0.5/2+1t min2 mm D p 0.6[pLn 2/(1.73E t)] 0.4+1t min mm t min=max{t min1,t min2 }t>t min ,度足P e MPa 定P MPa Pe+△ Pt j ℃表t bi ℃据 3.4条定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [σ] jD w mm 定t min mm pD w/(2[ σ ])+1公司名称序号名称11炉胆厚度12校核校核加强圈及惯性矩13计算长度 L14计算长度 L 215最边缘一节波纹的需要惯性矩16波纹截面对自身中性轴的惯性矩17校核十、回燃室筒体强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6常温抗拉强度圆弧段7计算壁温时的屈服点8材料的弹性模量9回燃室平均直径10回燃室厚度11计算长度12安全系数13安全系数14圆度百分率15系数16最小需要厚度17最小需要厚度平直段18基本许用应力19基本许用应力修正系数20许用应力21系数22假想圆直径23最小需要厚度校核横向孔桥抗压强度24回燃室管板的内壁间距WNS20-1.25-Y(Q)编号xxx受压元件强度计算书共17页符号单位计算公式及来源t mm取定t>tmin, 强度足够L mm 给定L 2 mm 给定I' mm 4 pL 2D p3/(1.33 10×6)I b mm 4 查表 12'I b>I ,满足要求P e MPa 给定P MPa Pe+△ Pt j ℃查表t bi ℃据 3.4条给定σ b MPa 据表 1σ t s MPa 据表 2E t MPa 据表 11D p mm 给定t mm 取定L mm 给定n1 据表 10n2 据表 10u 据 5.2.1.7条B pD p n1/{2 σt s[1+D p/(15L)]}t min1 mmB{1+[1+0.12D p u/(B(1+0.5D p/(0.3L)))]} /2+1t min2 mm0.6 t 0.4D p [pLn 2/(1.73E )] +1[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jK 据 7.4.3d J mm 附图五t min3 mm Kd J(p/[ σ ]) 0.5+1s mm 给定公司名称序号名称25管孔横向节距26烟管内径27最小需要厚度28最小需要厚度29校核十一、烟管强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6管子外径7管子壁厚8最小需要厚度9校核WNS20-1.25-Y(Q) 编号 xxx 受压元件强度计算书共 17 页符号单位计算公式及来源s1 mm 给定d n mm 给定t min4 mm pss1(400/ σb)/[186(s 1-d n)]t min mm t min=max{t min1,t min2, t min3,t min4}t>t min ,强度足够P e MPa 给定P MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定D w mm 给定t mm 给定t min mm pD w/70+1.5t>t min ,强度足够10基本许用应力11基本许用应力修正系数12许用应力13支撑面积14管子的最小需要截面积15管子的取用截面积16校核十二、拉撑管强度计算[σ ] j MPaη[σ ] MPaA2cmF min2cmF cm2据表 1据表 3η[σ] j附图一pA/[ σ ]π(d w2-d n2)/4F>F min ,强度足够1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9支撑面积10拉撑管的最小需要截面积11拉撑管外径12拉撑管壁厚13拉撑管的取用截面积14校核Pe MPa 给定p MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [σ] jA cm2附图二F min cm2pA/[ σ ]d w mmt mm 给定F cm2 π (d2-(d w-t) 2)/4F>Fmin, 强度足够公司名称序号名称十三、直拉杆强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9支撑面积10直拉杆的最小需要截面积11直拉杆直径12直拉杆的取用截面积13校核十四、斜拉杆强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力9斜拉杆与管板的夹角10支撑面积11斜拉杆的最小需要截面积12斜拉杆直径13斜拉杆的取用截面积14校核15焊缝长度16校核WNS20-1.25-Y(Q)编号xxx 受压元件强度计算书共17页符号单位计算公式及来源Pe MPa 给定p MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [σ] jA cm2附图二F min cm2 pA/[ σ ]d mmF cm2 π d2/4F>Fmin, 强度足够Pe MPa 给定P MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jα°给定A cm2附图一F min cm2 pA/([ σ]sin α )d mm 假定F2 2cm π d /4F>F min ,强度足够L h mm 给定250F min/dL h> 55.35序号名称十五、加固横梁强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6基本许用应力7基本许用应力修正系数8许用应力10系数11回燃室管板的内壁间距12横梁计算节距13横梁计算高度14最小需要厚度15取用厚度十六、检查孔圈强度计算1锅炉额定压力2计算压力3计算介质温度4计算壁温5材料6常温抗拉强度7计算壁温时的屈服点8材料的弹性模量9检查孔圈平均直径10检查孔圈厚度11计算长度12安全系数13安全系数14圆度百分率15系数16最小需要厚度17最小需要厚度18最小需要厚度19校核受压元件强度计算书共17页符号单位计算公式及来源Pe MPa 给定P MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定[σ ] j MPa 据表 1η据表 3[σ ] MPa η [ σ ] jK H 取定s mm 给定s H mm 给定h H mm 给定t Hmin mm ps2s H/(K H h H 2[σ ])t mm 取定P e MPa 给定P MPa Pe+△Pt j ℃查表t bj ℃据 3.4条给定σ b MPa 据表 1σ t s MPa 据表1E t MPa 据表 11D p mm 给定t mm 假定L mm 给定n1 据表 10n2 据表 10u 据 5.2.1.7条B pD p n1/{2 σt s[1+D p/(15L)]}t min1 mmB{1+[1+0.12D p u/(B(1+D p/(0.3L)))]} 0.5/2+1t min2 mm D p 0.6[pLn 2/(1.73E t)] 0.4+1t min mm t min=max{t min1,t min2 }t>t min ,强度足够序号名称十七、安全阀排放量计算1锅炉额定蒸发量2锅炉额定压力3安全阀入口处的蒸汽压力4安全阀入口处的蒸汽压力修正系数5安全阀入口处的蒸汽过热修正系数6安全阀入口处的蒸汽比容修正系数7安全阀型号8安全阀数量9安全阀流道直径10安全阀流道面积11安全阀理论排放量12校核受压元件强度计算书共17页符号单位计算公式及来源D Kg/h 给定P e MPa 给定P MPa 据《蒸规》 ,同锅炉计算压力K p 《蒸规》表 7-1K g 《蒸规》表 7-1K K p K gA48Y-40 DN100 PN1.6 nd mmA mm 2 nπ d2/4E Kg/h 0.235A(10.2p+1)kE>D, 满足《蒸规》的要求。

计算题：一、某卧式水火管锅炉，锅壳由Q345R钢板焊制，冷卷热校，双面手工焊，内径Dn=1600mm，直接受辐射热。

试计算该锅壳厚度。

已知：1、额定蒸汽压力Pe=1.0MPa。

锅壳孔桥的最小减弱系数Φ=0.72J3、表3 基本许用应力修正系数η4、表4 计算壁温t5、表5 对接焊缝减弱系数φh6、水蒸汽性质表解：1、计算压力P=Pe+ΔP+ΔPsz+ΔPzPe=1.0MPa,∵Pe=1.0MPa<1.25∴ΔP=0.02对于卧式水火管锅炉锅壳，ΔPz=0 ，ΔPsz=0计算压力P=1.0+0.02=1.02MPa2、计算壁温t b i查水蒸汽性质表，绝对压力1.12MPa下t j=184℃查表4，对于不受热锅壳计算壁温t b i=t j+90=274℃3、许用应力[σ]=η[σ]J=142 Mpa查表1，Q345R基本许用应力[σ]J查表3，直接受辐射热锅壳基本许用应力修正系数η=0.9∴[σ]= 0.90*142=128Mpa4、减弱系数查表5，双面手工焊Φh=0.95，锅壳孔桥最小减弱系数Φ=0.7Φmin=0.75、理论计算壁厚t l=PDn/(2Φmin[σ]-P)t l=1.02*1600/(2*0.7*128-1.02)=9.2 mm5、附加壁厚C=C1+C2+C3腐蚀减薄的附加厚度，C1=0.5 mm查GB709，钢板下偏差的附加厚度C2=0.3 mm工艺减薄的的附加厚度，冷卷热校C3=1.0 mm∴C=0.5+0.3+1.0=1.8 mm6、最小需要厚度t min=t l+ C=9.2+1.8=11.0 mm7、取用厚度t=12mm8、校核满足锅壳筒体内径大于1000mm时取用厚度不宜小于6mm的要求，同时满足不绝热锅壳置于炉膛内的厚度不大于26mm的要求。

燃气锅炉节能器强度计算标准题目：燃气锅炉节能器在强度计算标准中的应用在现代社会中，节能已成为一个不可忽视的重要议题。

随着环保意识的增强和资源的有限性，人们对于能源的利用也变得越来越重视。

燃气锅炉作为一种常见的采暖设备，其节能效果直接关系到能源的有效利用和环境的保护。

而节能器作为增强燃气锅炉节能性能的重要设备，其强度计算标准更是至关重要。

1. 燃气锅炉节能器的作用燃气锅炉节能器是一种能够利用燃烧排放废气中的余热，将其再利用于燃气锅炉烟气的换热设备。

通过有效地提高锅炉的热效率，减少燃料的消耗，从而达到节能环保的目的。

在工业生产和民用采暖中使用燃气锅炉节能器，不仅可以降低能源消耗，还能减少二氧化碳等温室气体的排放，对于环境保护具有重要意义。

2. 燃气锅炉节能器的强度计算燃气锅炉节能器的强度计算是指在设计和制造过程中，对其结构和材料的承受能力进行计算和评估，以确保其在正常运行和异常情况下都能够安全可靠地工作。

强度计算需要考虑到节能器在高温、高压状态下的受力情况，以及可能面对的外部环境影响等因素。

只有通过科学的强度计算，节能器的设计和制造才能符合标准要求，保障其在使用过程中不会出现安全隐患。

3. 强度计算标准的重要性强度计算标准是保证燃气锅炉节能器质量和安全的重要依据，其制定和执行对于推动行业发展和保障用户利益具有重要意义。

强度计算标准的严格执行，可以防止一些低质量、不安全的产品进入市场，保障用户的人身和财产安全。

强度计算标准也是技术创新和产品质量提升的动力，促进企业进行科学研究和技术创新，推动产品质量和节能性能的提升。

4. 个人观点和理解在我看来，燃气锅炉节能器的强度计算标准是确保节能器质量和安全的重要保障，也是推动行业发展和产品升级的重要手段。

通过严格执行强度计算标准，能够有效避免一些低质量产品的流入市场，提高行业整体质量水平。

强度计算标准的不断完善也将对技术创新和市场竞争起到推动作用，促进更多高效节能产品的推出和应用，为节能环保事业做出更大贡献。
