步进电机的种类和特点

步进电机的工作原理和特点
步进电机的工作原理是通过施加电流和磁场的变化，使得电机的转子可以按照一定的步长旋转。

步进电机一般由定子和转子组成，定子是通电线圈，转子是由磁性材料制成的磁极。

步进电机根据控制方式的不同可以分为单相和多相两种类型。

单相步进电机通过单相交流电源和相移电路控制，多相步进电机通过驱动器控制每个相的通电顺序。

步进电机的特点包括：
1. 精准性：步进电机可以按照预定的步长旋转，可以精确地控制位置和旋转角度。

2. 可控性：通过控制电流和脉冲信号频率和顺序，可以精确地控制步进电机的旋转速度和方向。

3. 高扭矩低速率：步进电机具有较高的静态和动态扭矩，适用于需要低速高扭矩的应用。

4. 无需反馈：步进电机通过控制信号即可实现位置和角度控制，不需额外的位置反馈装置。

5. 结构简单：步进电机结构相对简单，体积小，重量轻，易于安装和维护。

6. 耐久性：步进电机没有碳刷和电极磨损的问题，使用寿命较长。

7. 噪音较小：步进电机工作时噪音较小，适用于对噪音敏感的应用。

总体来说，步进电机在精准控制位置和角度、高扭矩低速率、
易于控制和维护等方面具有优势。

它广泛应用于打印机、数控机床、机器人等需要精确控制的设备中。

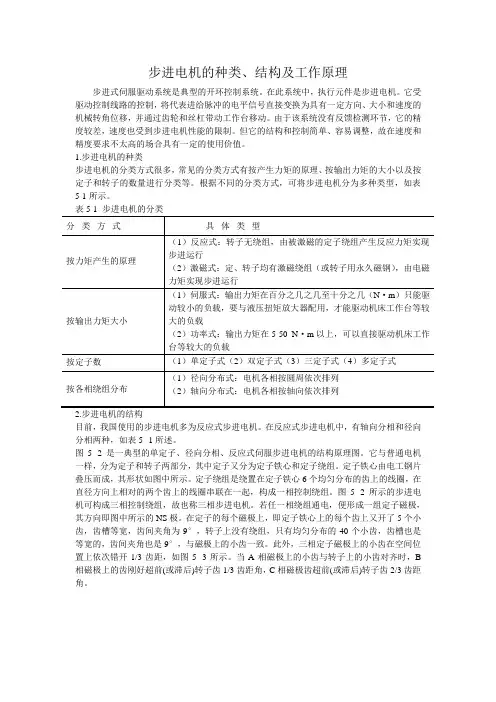

步进电机的种类、结构及工作原理步进式伺服驱动系统是典型的开环控制系统。

在此系统中，执行元件是步进电机。

它受驱动控制线路的控制，将代表进给脉冲的电平信号直接变换为具有一定方向、大小和速度的机械转角位移，并通过齿轮和丝杠带动工作台移动。

由于该系统没有反馈检测环节，它的精度较差，速度也受到步进电机性能的限制。

但它的结构和控制简单、容易调整，故在速度和精度要求不太高的场合具有一定的使用价值。

1.步进电机的种类步进电机的分类方式很多，常见的分类方式有按产生力矩的原理、按输出力矩的大小以及按定子和转子的数量进行分类等。

根据不同的分类方式，可将步进电机分为多种类型，如表5-1所示。

表5-1 步进电机的分类分类方式具体类型按力矩产生的原理（1）反应式：转子无绕组，由被激磁的定子绕组产生反应力矩实现步进运行（2）激磁式：定、转子均有激磁绕组（或转子用永久磁钢），由电磁力矩实现步进运行按输出力矩大小（1）伺服式：输出力矩在百分之几之几至十分之几（N·m）只能驱动较小的负载，要与液压扭矩放大器配用，才能驱动机床工作台等较大的负载（2）功率式：输出力矩在5-50 N·m以上，可以直接驱动机床工作台等较大的负载按定子数（1）单定子式（2）双定子式（3）三定子式（4）多定子式按各相绕组分布（1）径向分布式：电机各相按圆周依次排列（2）轴向分布式：电机各相按轴向依次排列2.步进电机的结构目前，我国使用的步进电机多为反应式步进电机。

在反应式步进电机中，有轴向分相和径向分相两种，如表5--1所述。

图5--2是一典型的单定子、径向分相、反应式伺服步进电机的结构原理图。

它与普通电机一样，分为定子和转子两部分，其中定子又分为定子铁心和定子绕组。

定子铁心由电工钢片叠压而成，其形状如图中所示。

定子绕组是绕置在定子铁心6个均匀分布的齿上的线圈，在直径方向上相对的两个齿上的线圈串联在一起，构成一相控制绕组。

图5--2所示的步进电机可构成三相控制绕组，故也称三相步进电机。

步进电机型号及参数大全步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。

当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（称为“步距角”），它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

步进电机可以作为一种控制用的特种电机，利用其没有积累误差（精度为100%）的特点，广泛应用于各种开环控制。

步进电机的分类可变磁阻式（VR型）：转子以软铁加工成齿状，当定子线圈不加激磁电压时，保持转矩为零，故其转子惯性小、响应性佳，但其容许负荷惯性并不大。

其步进角通常为15°永久磁铁式（PM型）：转子由永久磁铁构成，其磁化方向为辐向磁化，无激磁时有保持转矩。

依转子材质区分，其步进角有45°、90°及7.5°、11.25°、15°、18°等几种。

混和式（HB型）：转子由轴向磁化的磁铁制成，磁极做成复极的形式，其乃兼采可变磁阻式步进电机及永久磁铁式步进电机的优点，精确度高、转矩大、步进角度小。

步进电机型号1、步进电机到底有多少型号？答：28.42.57.86.110.130.2、这些数字是代表电机尺寸大小吗？答：这些型号根据电机的底座的直径来命名的。

3、除了BYG还有哪些英文型号，分别代表什么意思？答：现在用的比较多的都是混合式步进电机了。

而且现在这种东西已经国产化了。

各个厂家的命名又有所不同。

所以不能给你提供更好的解释。

步进电机的基本参数1、电机固有步距角它表示控制系统每发一个步进脉冲信号，电机所转动的角度。

电机出厂时给出了一个步距角的值，这个步距角可以称之为“电机固有步距角”，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。

2、步进电机的相数步进电机的相数是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。

步进电机的分类
步进电机分为三大类：
1)反应式步进电机（VAriABle ReluCtAnCe，简称VR）反应式步进电机的转子是由软磁材料制成的，转子中没有绕组。

它的结构简洁，成本距角可以做得很小，但动态性能较差。

反应式步进电机有单段式和多段式两种类型。

2)永磁式步进电机（PermAnent MAgnet），简称PM永磁式步进电机的转子是用永磁材料制成的，转子本身就是一个磁源。

转子的极数和定子的极数相同，所以一般步进角比较大，它输出转矩大，动态性能好，消耗功率小（相比反应式），但启动运行频率较低，还需要正负脉冲供电。

3)混合式步进电机（HyBrid，简称HB）混合式步进电机综合了反应式和永磁式两者的优点。

混合式与传统的反应式相比，结构上转子加有永磁体，以供应软磁材料的工作点，而定子激磁只需供应变化的磁场而不必供应磁材料工作点的耗能，因此该电机效率高，电流小，发热低。

因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪声低、低频振动小。

这种电动机最初是作为一种低速驱动用的沟通同步机设计的，后来发觉假如各相绕组通以脉冲电流，这种电动机也能做步进增量运动。

由于能够开环运行以及掌握系统比较简洁，因此这种电机在工业领域中得到广泛应用。

步进电机的分类;简述步进电机的工作原理一、引言步进电机是一种将电脉冲信号转换成角位移的电动机，广泛应用于打印机、数控机床、纺织、医疗器械、精密仪器仪表等设备中。

本文将围绕步进电机的分类和工作原理展开讨论，通过深度和广度兼具的分析，帮助读者更好地理解和应用步进电机。

二、步进电机的分类1. 按照工作原理分类步进电机可以根据其工作原理分为磁性、霍尔效应和混合式步进电机。

其中，磁性步进电机主要由永磁体和电磁线圈构成，它的工作原理是利用电磁线圈中产生的磁场与永磁体磁场之间的吸引和排斥作用来实现转动。

霍尔效应步进电机则是利用霍尔元件检测转子位置而进行步进运动。

混合式步进电机则是将两种原理进行了有机结合，综合了两者的优点，具有较高的精度和扭矩。

2. 按照结构分类步进电机根据结构不同也可分为单转子步进电机和双转子步进电机。

单转子步进电机结构简单，适用于一般的定位应用；双转子步进电机通过在转子上添加转子齿和隔板，可以大大提高定位精度和抗负载能力，适用于高端控制系统。

三、步进电机的工作原理步进电机的工作原理可以简单概括为根据控制信号实现电磁线圈的通断来控制转子旋转。

具体来说，通过电流控制，电磁线圈产生的磁场与永磁体间不断吸引和排斥，从而实现转子的旋转。

步进电机的角位移是由电脉冲信号的频率和数量决定的，不同的驱动方式会影响步进电机的运动特性，通常可采用全步进、半步进和微步进等方式。

四、结论与展望通过对步进电机的分类和工作原理的深度和广度兼具的讨论，相信读者已经对步进电机有了更清晰的理解。

在今后的应用中，我们还可以深入研究步进电机的控制技术、驱动方式以及在不同领域的应用案例，以期更好地发挥步进电机的优势作用。

步进电机作为一种精密定位设备，必将在工业自动化领域发挥越来越重要的作用。

个人观点和理解：在我看来，步进电机作为一种精密定位设备，在工业生产和日常生活中扮演着非常重要的角色。

其高精度、高可靠性的特点使其在自动控制系统中得到广泛应用。

步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。

* 反应式定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。

* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。

其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。

最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍 (0.007°/微步)。

由于摩擦力和制造精度等原因，实际控制精度略低。

同一步进电机可配不同细分的驱动器以改变精度和效果。

雷赛步进电机系列雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。

具有温升低、可靠性高的特点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。

可满足不同行业、不同环境下的使用需求。

雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。

两相步进电机命名规则<>上例表示机座号为57mm,两相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。

步进电机型号参数选择步进电机是一种能将数字脉冲信号转换为角位移或直线位移的电机。

它通过控制电流的连续变化实现位置控制，具有精度高、稳定性好、启停速度快等优点。

步进电机在许多领域中广泛应用，包括机械、电子设备、医疗器械等。

本文将介绍几种常见的步进电机型号、参数和选择方法。

一、步进电机型号1.42型步进电机42型步进电机是一种直径为42mm的经典步进电机。

它由两相或四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

42型步进电机具有结构简单、驱动电流小、噪音低等特点，广泛应用于一些小型机械设备中。

2.57型步进电机57型步进电机是一种直径为57mm的步进电机。

它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

57型步进电机具有结构稳定、扭矩输出大、运行平稳等特点，广泛应用于一些需要较大扭矩输出的场合。

3.86型步进电机86型步进电机是一种直径为86mm的大功率步进电机。

它由四相线圈组成，每一相的线圈可以通过一个电流控制芯片驱动。

86型步进电机具有功率大、运行平稳等特点，广泛应用于一些需要大功率输出的机械设备。

二、步进电机参数1.步距角：步进电机通常以步距角来描述，它表示每次接收一个脉冲信号时电机转动的角度。

常见的步距角有1.8度型和0.9度型。

1.8度型步进电机每个步距可以转动1.8度，0.9度型步进电机则可以转动0.9度。

2.额定电流：步进电机的额定电流是指电机在正常工作时所需的电流大小。

一般来说，额定电流越大，电机的输出扭矩就越大，但也会产生更多的热量。

3.驱动电压：步进电机的驱动电压是指电机在正常工作时所需的电压大小。

一般来说，驱动电压越高，电机的运行速度就越快，但也会增加驱动电路的复杂度。

4.静态扭矩：步进电机的静态扭矩是指在停止时所能提供的最大转矩。

它通常与步进电机的物理结构和线圈参数有关。

5.转动惯量：步进电机的转动惯量是指电机转动一定角度所需的转动力矩大小。

它通常与电机的转子质量和转子结构有关。

步进电动机的种类以及各自的的特点步进电动机的种类：通常按励磁方式分为三大类：（1）反应式（VR)：转子为软磁材料，无绕组，定、转子开小齿、步距小。

应用最广。

（2）永磁式（PM）：转子为永磁材料，转子的极数＝每相定子极数，不开小齿，步距角较大，力矩较大。

（3）混合式（ＨB）：转子为永磁式、两段，开小齿，混合反应式与永磁式优点：转矩大、动态性能好、步距角小。

但结构复杂，成本较高。

常用的步进电机以混合式步进电机为主，下面介绍的选型以混合式步进电机来说明图1是两相四线引出，两个绕组单独引出线；图2是两相六线引出，每个绕组多了一个中心抽头引出；图3是两相五相引出，其中两个绕的抽头连接在一起引了；图4是四相八线引出，四个绕组单独引出线。

（注意：这里的相和三相交流电中的“相”的概念不同。

步进机通的是直流电脉冲，这主要是指线路的联接和绕组数的区别）其中以两相四线、两相五线、两相六线的最为常见。

它们的区别在于选择驱动方式：两相四线的步进电机需要选择双极性驱动。

两相五线的步进电机需要选择单极性驱动。

两相六线的步进电机可以选择双极性驱动或者单极性驱动。

（按照电流流过绕组的方向是单向还是双向来区分驱动是单极性还是双极性）由此可以看出，以两相六线的步进电机应用最为灵活，既可以选择是单极性驱动，又可以选择双极性驱动。

由于单极性驱动方式电源利用率不大，现在应用中主要以双极性驱动方式为主，其中以恒流斩波方式的驱动最为广泛。

由于恒流斩波方式的驱动器是控制电机的相电流，所以选择步进电机时考虑好电机的工作速度和对应的力矩，然后根据步进电机的额定电流来选择驱动器。

电机标称的绕组电压与电机的驱动电压没有直接关系。

驱动电压的高低与电机工作速度、输出力矩有关系。

像信浓的步进电机，42、57（42、57指的步进电机外径，单位毫米）系列测试电机转速与力矩关系基本都是用24 VDC的驱动电压，实际应用中可以用5Ｖ～36Ｖ，甚至更高的驱动电压。

提高驱动电压，可以相应提高电机高速时的输出力矩，反之亦然。

第三节步进电动机及其驱动一、步进电机的特点与种类1.步进电机的特点步进电机又称脉冲电机。

它是将电脉冲信号转换成机械角位移的执行元件。

每当输入一个电脉冲时，转子就转过一个相应的步距角。

转子角位移的大小及转速分别与输入的电脉冲数及频率成正比,并在时间上与输入脉冲同步。

只要控制输入电脉冲的数量、频率以及电机绕组通电相序即可获得所需的转角、转速及转向。

步进电动机具有以下特点：✍工作状态不易受各种干扰因素(如电压波动、电流大小与波形变化、温度等）的影响;✍步进电动机的步距角有误差，转子转过一定步数以后也会出现累积误差，但转子转过一转以后，其累积误差变为“零” ;✍由于可以直接用数字信号控制，与微机接口比较容易;✍控制性能好,在起动、停止、反转时不易“丢步”；✍不需要传感器进行反馈,可以进行开环控制;✍缺点是能量效率较低。

就常用的旋转式步进电动机的转子结构来说，可将其分为以下三种：（1）可变磁阻(VR-Variable Reluctance）,也叫反应式步进电动机（2）永磁（PM—Permanent Magnet）型（3）混合(HB—Hybrid）型（1）可变磁阻（VR—Variable Reluctance）结构原理：该类电动机由定子绕组产生的反应电磁力吸引用软磁钢制成的齿形转子作步进驱动，故又称作反应式步进电动机.其结构原理如图3.5定子1上嵌有线圈，转子2朝定子与转子之间磁阻最小方向转动，并由此而得名可变磁阻型。

图3。

6 可变式阻步进电机可变磁阻步进电机的特点：❖反应式电动机的定子与转子均不含永久磁铁，故无励磁时没有保持力；❖需要将气隙作得尽可能小,例如几个微米；❖结构简单，运行频率高，可产生中等转矩,步距角小（0。

09~9°）❖制造材料费用低；❖有些数控机床及工业机器人上使用。

（3)混合（HB—Hybrid）型结构原理这类电机是PM式和VR式的复合形式。

其定子与VR类似，表面制有小齿，转子由永磁铁和铁心构成，同样切有小齿，为了减小步距角可以在结构上增加转子和定子的齿数。

步进电机的分类
步进电机可以分为以下几种分类：
1. 永磁式步进电机：通过在转子内部放置永磁体来生成磁场，转子和定子之间的磁场交互作用产生转矩，实现步进运动。

2. 双绕组式步进电机：包括两个绕组，每个绕组都有自己的阻抗相串联，通过改变绕组的电流方向和大小来控制转子的步进运动。

3. 双极步进电机：拥有两种状态，每次只能从一种状态转换到另一种状态，转子通过磁场的吸引力而产生步进运动。

4. 四相步进电机：有四个相位绕组，通过控制绕组的电流来产生引力转子并实现步进运动。

5. 全/半步进电机：通过变化绕组的电流来控制转子的步进运动。

全步进电机每次只进行一个步进，而半步进电机可以在一个步进中进行更小的增量运动。

6. 隔离式步进电机：在永磁转子和定子之间使用气体或液体作为隔离媒介，以减少摩擦和磨损，并提高步进电机的精度和寿命。

这些是常见的步进电机分类，根据不同的应用需求和工作原理，可能还存在其他
类型的步进电机。

简述步进电机以及步进电机分类步进电机是一种将电脉冲信号转换为机械运动的电动机。

它通过控制电流的方式，使得电机按照一定的步进角度进行旋转，从而实现精确的位置控制。

步进电机可以根据结构和工作原理的不同进行分类。

以下是几种常见的步进电机分类：1. 永磁步进电机（Permanent Magnet Stepper Motor，PMSM）：永磁步进电机使用永磁体产生磁场，通过改变驱动电流的方向和大小来控制转子的位置。

它具有简单的结构、较高的转矩和较低的成本，常用于低负载和低速应用。

2. 变磁阻步进电机（Variable Reluctance Stepper Motor，VRSM）：变磁阻步进电机利用转子和定子之间的磁阻差异来实现步进运动。

它的转子通常由铁芯组成，通过改变定子绕组的电流来控制转子位置。

变磁阻步进电机具有较高的转速和响应速度，但相对于永磁步进电机来说，转矩较低。

3. 混合式步进电机（Hybrid Stepper Motor）：混合式步进电机结合了永磁步进电机和变磁阻步进电机的特点。

它采用多相绕组和永磁体，通过改变驱动电流的方式来实现精确的位置控制。

混合式步进电机具有较高的转矩、较低的振动和较高的分辨率，广泛应用于需要高精度定位和控制的领域。

此外，步进电机还可以根据驱动方式进行分类，包括全步进 （Full Step）、半步进 （Half Step）和微步进 （Microstepping）。

全步进模式是指每个脉冲信号使电机转动一个完整的步进角度；半步进模式是指每个脉冲信号使电机转动半个步进角度；微步进模式则是通过在每个步进角度之间施加更小的电流变化，使得电机可以以更小的角度进行运动，从而提高了分辨率和平滑性。

步进电机型号及参数1. 引言步进电机是一种常见的电机类型，常用于需要精确运动控制的设备中，如3D打印机、CNC机床等。

本文将介绍步进电机的常见型号及其参数。

了解步进电机的型号和参数对于选择合适的电机非常重要。

2. 型号分类步进电机有多种不同的型号，按照外形、尺寸和电气特性等方面可以进行分类。

常见的步进电机型号包括以下几种：2.1 2相步进电机2相步进电机是最常见的步进电机类型之一。

它包括4个线圈，每个线圈可以由驱动器单独控制，可以实现更精确的旋转控制。

2相步进电机的精度和控制性很高，但相对较贵。

2.2 5相步进电机5相步进电机是一种特殊的步进电机，它包括5个线圈。

相比于2相步进电机，5相步进电机具有更高的分辨率和更平滑的运动。

由于多个线圈的控制，5相步进电机通常可以更准确地定位。

2.3 3D打印机专用步进电机3D打印机专用步进电机一般是为了满足3D打印机高速、高精度的运动要求而设计的。

这些电机通常具有较低的噪音和振动。

常见的型号包括NEMA 17和NEMA 23等。

3. 参数介绍无论是哪种型号的步进电机，都具有一些常见的参数，下面将介绍一些常见的步进电机参数：3.1 步角步角是步进电机旋转一步所需的角度。

通常，步进电机的步角为1.8度，也有一些特殊的步进电机具有0.9度的步角。

步角越小，电机的分辨率越高。

3.2 额定电压和电流额定电压和电流是步进电机正常工作时的电压和电流。

选择适当的额定电压和电流可以保证步进电机的正常运行和寿命。

3.3 扭矩扭矩是步进电机输出的力矩大小。

通常，步进电机的扭矩与电流成正比，但也受到一些其他因素的影响，如电机的设计和进一步细分等。

3.4 驱动方式步进电机的驱动方式包括全步进驱动和细分驱动。

全步进驱动是最常见的驱动方式，它将电流以全功率施加到单个线圈上，能够提供最大的扭矩。

细分驱动将输入电流细分为更小的步进，能够提供更平滑、精确的运动。

4. 总结本文介绍了步进电机的常见型号及其参数。

步进电机选型指南何为步进电机步进电机是一种专门用于位置和速度精确控制的特种电机。

步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。

如接收到一串脉冲步进电机将连续运转一段相应距离。

同时可通过控制脉冲频率，直接对电机转速进行控制。

由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。

步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。

* 反应式定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。

* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。

其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。

最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍(0.007°/微步)。

由于摩擦力和制造精度等原因，实际控制精度略低。

同一步进电机可配不同细分的驱动器以改变精度和效果。

雷赛步进电机系列雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。

步进电机的种类有哪几种？分别都有哪些特点？步进电机是一种将电脉冲信号转换成相应角位移或线位移的电动机。

每输入一个脉冲信号，转子就转动一个角度或前进一步，其输出的角位移或线位移与输入的脉冲数成正比，转速与脉冲频率成正比。

因此，步进电动机又称脉冲电动机。

步进电机从其结构形式上可分为反应式步进电机(VariableReluctance，VR)、永磁式步进电机PermanentMagnet,PM)、混合式步进电机(HybridStepping,HS)、单相步进电机、平面步进电机等多种类型,在我国所采用的步进电机中以反应式步进电机为主。

步进电机的运行性能与控制方式有密切的关系,步进电机控制系统从其控制方式来看,可以分为三类：开环控制系统、闭环控制系统、半闭环控制系统。

半闭环控制系统在实际应用中一般归类于开环或闭环系统中。

反应式：反应式步进电机工作原理比较简单，转子上均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。

电机的位置和速度由导电次数(脉冲数)和频率成一一对应关系。

而方向由导电顺序决定。

市场上一般以二、三、四、五相的反应式步进机居多。

反应式步进电机的特点是，定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。

永磁式：永磁式步进电机，也叫PM步进电机。

转子采用永磁磁钢。

这种步进电机定子采用冲压方式加工成爪型齿极，转子采用径向多极充磁的永磁磁钢。

这种电动机成本低廉。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。

混合式：混合式步进电机是综合了永磁式和反应式的优点而设计的步进电机。

它又分为两相、三相和五相，两相步进角一般为1.8度，三相步进角一般为1.2度，而五相步进角一般为0.72度。

混合式步进电机的转子本身具有磁性，因此在同样的定子电流下产生的转矩要大于反应式步进电机，且其步距角通常也较小，因此，经济型数控机床一般需用混合式步进电机驱动。

步进电机型号步进电机是一种精密驱动器，可以通过控制电流来精确控制电机的运转，是现代自动化控制系统中不可缺少的元件之一。

步进电机按照其工作原理和结构特点可以分为多种型号，下面是常见的几种步进电机型号的中文介绍。

1. 两相步进电机两相步进电机是步进电机中最常见的一种，其工作原理是通过不断地改变相序控制电流方向和大小来实现电机旋转。

两相步进电机由两个相（电流线圈）组成，其中每个相都有两个引脚，通常采用四线驱动。

在控制系统中，通过给定一个脉冲信号或者控制电压来控制相序，从而使电机按照要求顺时针或逆时针旋转。

三相步进电机比两相步进电机有更高的效率和更大的输出力矩。

它由三个相引入线圈组成，每个相都有两个端点，通常采用六线驱动。

它的工作原理与两相步进电机类似，通常也是通过改变相序来控制电机运转。

三相步进电机的优点包括精度高、扭矩大、运转平稳等。

高精度步进电机指的是在步进电机的基础上，融入更多的控制和反馈机制，来提高电机的精度和稳定性。

高精度步进电机通常采用闭环控制系统，即反馈系统会不断地监测电机的运转状态，并将信息反馈给控制器，从而校正控制信号，使得电机运转更加准确和稳定。

高精度步进电机主要应用于需要高精度运动的场合，如机床控制、印刷设备、高速缝纫机等。

垂直型步进电机是一种特殊的步进电机，其具有轴向迷磁力，可以使其运转方向与轴线垂直。

垂直型步进电机有较高的工作效率和稳定性，特别适用于需要制造垂直方向或倾斜方向运动的设备，如翻转电机、立体扫描仪、通用机器人等。

马达化步进电机是一种在步进电机的基础上增加了电机马达功能的新型电机，结合了传统的电机和现代技术的优势，具有更高的使用效率和更快的响应速度。

马达化步进电机可以使用通用的矢量控制模块进行控制，使其具有更高的精度和灵活性。

马达化步进电机主要应用于需要高精度控制和快速响应的场合，如医疗仪器、自动化生产线等。

总之，步进电机是一种十分重要的驱动器件，按照不同的型号和特点可以满足各种不同的控制需求。

步进电机基础知识：类型、用途和工作原理本文将为您介绍步进电机的基础知识，包括其工作原理、构造、控制方法、用途、类型及其优缺点。

1)步进电机：步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。

其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。

这种特性使它适用于多种应用。

2)步进电机工作原理:与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。

定子上有缠绕了线圈的齿轮状突起，而转子为永磁体或可变磁阻铁芯。

稍后我们将更深入地介绍不同的转子结构。

图1显示的电机截面图，其转子为可变磁阻铁芯。

图1:步进电机截面图步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。

图2显示了其工作原理。

首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。

下图中定子小齿的颜色指示出定子绕组产生的磁场方向。

图2:步进电机的步进3)步进电机的类型与构造步进电机的性能（无论是分辨率/步距、速度还是扭矩）都受构造细节的影响，同时，这些细节也可能会影响电机的控制方式。

实际上，并非所有步进电机都具有相同的内部结构（或构造），因为不同电机的转子和定子配置都不同。

3.1转子步进电机基本上有三种类型的转子：永磁转子：转子为永磁体，与定子电路产生的磁场对齐。

这种转子可以保证良好的扭矩，并具有制动扭矩。

这意味着，无论线圈是否通电，电机都能抵抗（即使不是很强烈）位置的变化。

但与其他转子类型相比，其缺点是速度和分辨率都较低。

图3显示了永磁步进电机的截面图。

图3:永磁步进电机可变磁阻转子：转子由铁芯制成，其形状特殊，可以与磁场对齐（请参见图1和图2）。

这种转子更容易实现高速度和高分辨率，但它产生的扭矩通常较低，并且没有制动扭矩。
