ZH-4041 三相智能电量仪使用说明书关键词：三相四线检测、功率检测、RS485通讯、MODBUS协议、直有效值测量、电能量累积测量一、产品概述本产品是一款三相电量综合测量的三相智能型隔离电量综合采集仪，对交流三相回路进行全参数测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数，精度高，稳定性好，通讯速率高。
全隔离处理技术，抗干扰能力强。
测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS 协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。
具有以下特点：✧具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。
✧采样周期具有20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。
✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。
✧通讯速率与地址具有软件或硬件设置两种模式,使用方便。
✧电度具有正反向分别累加存储功能，具有掉电保存功能。
✧具有多种工作运行指示灯，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。
✧抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
✧MODBUS协议产品数据输出负数采用补码方式输出；二、产品型号ZH-4041-14N (RS485接口、10V-30VDC电源、N外型、电流端子输入)；ZH-4041A-14N (RS485接口、10V-30VDC电源、N外型、电流穿孔输入)；ZH-4041-15N (RS485接口、10V-55VDC电源、N外型、电流端子输入)；ZH-4041A-15N (RS485接口、10V-55VDC电源、N外型、电流穿孔输入)；ZH-4041-19N (RS485接口、85-265V AC电源、N外型、电流端子输入)；ZH-4041A-19N (RS485接口、85-265V AC电源、N外型、电流穿孔输入)；三、性能指标输入接线方式：三相四线/三相三线;精度等级：0.5%FS；电流量程：10mA, 100mA,1A,5A,10A,30A,50A,100AAC(大于5A用穿孔式，穿孔孔径7.5mm)；电压量程：10V,100V,250V,400V,500V AC；电压输入阻抗:2KΩ/V;(即如输入为250V电压阻抗为500KΩ)频率响应：30Hz-1KHz；工作温度：-20℃～+60℃；温度漂移：≤100ppm/℃；20ms,40ms,60ms,80ms,100ms(默认), 400ms,1000ms；注：针对变频信号应采样400ms采样时间，会得到更好的稳定性隔离耐压：>2500V DC；辅助电源：+10V~+30VDC或+10V~+55VDC或85~265V AC；额定功耗：<2W；输出接口：RS485(标准Modbus-RTU通讯协议)；数据输出：A/B/C每相电压、电流、有功功率、功率因数、无功功率和总的功率与正、反向电度量,基波功率,谐波功率等参数；通讯波特率：4800、9600、19200、38400、57600、115200bps数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；或特殊方式：无校验、9个数位(第9位为1或0可设置)注:本产品出厂默认参数为:地址1号,波特率9600,无校验,8个数据位，1个停止位; 四、产品外形结构图与引脚定义、电流端子输入外观图（导轨安装） 图4.2、电流穿孔输入外观图（孔径7.5mm ）图5.2、接线示例图说明：如与三相电量仪接线图不一致，请以产品外观上的接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（500V），否则应考虑使用PT，为了便于维护，建议使用接线排。
智能电量测量仪操作说明
1. 连接好电源线
仪器的使用电压为220±20V,确保供电电源在本仪器的额定电压范围内,并确保仪器的良好接地.
2. 连接测试线路
按图1连接被测负载,并确保电压,电流在仪器测量范围内.
3. 打开电源
打开电源后将会显示开机信息,之后,仪器进入测量状态.
4. 基本测量功能
各窗口显示电压V,电流(m)A ,功率因数PF, 功率(k)W ,频率 Hz 等参数
5. 测量球泡灯电参数
用变频电源输入，连接号测试夹具，调节变频电源输入相应数值，把球泡灯插在夹具上，打开测试开关，观察四个数据显示窗口的参数。
6．注意事项
环境温度和湿度范围：5到40℃,20％到80％R.H
预热时间：约30分钟
供电电源：220±22V ，频率：50HZ/60HZ。

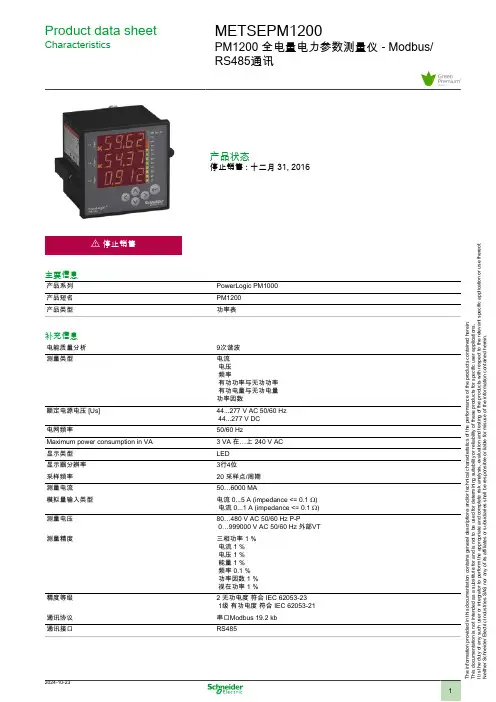

Product data sheetCharacteristicsMETSEPM1200PM1200 全电量电力参数测量仪 - Modbus/RS485通讯产品状态停止销售 : 十二月 31, 2016i 停止销售主要信息产品系列PowerLogic PM1000产品短名PM1200产品类型功率表补充信息电能质量分析9次谐波测量类型电流 电压 频率有功功率与无功功率 有功电量与无功电量功率因数额定电源电压 [Us]44...277 V AC 50/60 Hz 44...277 V DC电网频率50/60 HzMaximum power consumption in VA3 VA 在…上 240 V AC显示类型LED显示器分辨率3行4位采样频率20 采样点/周期测量电流50…6000 MA模拟量输入类型电流 0...5 A (impedance <= 0.1 Ω) 电流 0...1 A (impedance <= 0.1 Ω)测量电压80…480 V AC 50/60 Hz P-P0…999000 V AC 50/60 Hz 外部VT测量精度三相功率 1 % 电流 1 % 电压 1 % 能量 1 % 频率 0.1 % 功率因数 1 % 视在功率 1 %精度等级2 无功电度 符合 IEC 62053-23 1级 有功电度 符合 IEC 62053-21通讯协议串口Modbus 19.2 kb通讯接口RS485T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .环境电磁兼容性振荡波抗扰度试验: 符合 IEC 61000-4-12静电放电抗干扰: 符合 IEC 61000-4-2抗辐射: 符合 IEC 61000-4-3抗快速瞬变: 符合 IEC 61000-4-4抗导电: 符合 IEC 61000-4-6抗浪涌: 符合 IEC 61000-4-5抗电压偏移: 符合 IEC 61000-4-11传导和辐射干扰: A类 符合 CISPR 11安装类型嵌入安装安装方式面板安装类型室内安装过电压类别IIIIP 保护等级IP51 前面板: conforming to IEC 60529IP40 后面: conforming to IEC 60529相对湿度5…95 %环境温度-10…60 °C贮存环境温度-25…70 °C工作海拔0...2000 m符合标准IEC 62053-21IEC 62052-11宽度96 Mm深度嵌入 : 80 mm高度96 Mm净重0.4 Kg可持续性产品类型Green Premium 产品欧盟ROHS指令符合欧盟ROHS声明中国 ROHS 管理办法中国 ROHS 声明WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
企事业单位高低压开关柜用智能仪表技术要求智能电量测控装置技术要求1、智能电量测控装置1.1、厂家及品牌系列要求生产厂家需为中华人民共和国境内合法注册的国家级高新技术企业；生产厂家需通过ISO9001质量管理体系及ISO14001环境管理体系认证；所选生产厂家品牌必须为中国智能仪表名优品牌；所选生产厂家产品必须在国家重大重点建设项目上有广泛的应用；产品需通过国家制造计量器具许可CMC认证以及CE和UL认证；涉及相关软件的必须具备国家版权局计算机软件著作权登记证书等；产品由代理商供货的，还必须提供生产厂家针对该项目的唯一项目授权书；以上要求均需提供第三方书面证明文件；中标品牌生产厂家必须为EMS系统集成无偿提供接口、协议和协助调试服务。
备注：国内比较知名的厂家有，国内仪表行业第一品牌江苏斯菲尔、北方系有丹东华通、爱博精电；南方系有深圳中电、珠海派诺；不过招标时候最好注明品牌和系列要求，因为现在假冒知名厂家型号的太多了，而且不同的系列产品虽然功能相同，但质量会有差别，这就是所谓的知名厂家经济型系列；因此不要花了名牌的钱买了经济型的产品。
呵呵1.2、技术要求（1）智能电量监测装置监测回路位置参见招标图纸要求。
（2）智能电量监测仪适用环境条件：工作环境温度范围：-10℃—60℃存储环境温度范围：-20℃—70℃相对湿度：≤95 %（25℃）防护等级：IP40(正面)（3）输入特性：电流测量：5A电压测量：220V AC或110V AC量程范围：1.2倍的额定输入（4）输出特性：遥控继电器分断参数：250V 5A AC，电阻性负载：30V 5A DC状态量（遥信）输入：输入信号为无源接点输入端绝缘电压：2000V AC（1秒）（5）通信通信接口：RS485通信协议：ModBUS-RTU，可扩展PROFIBUS-DP通信通信速率：不低于9600波特（bps）（6）ACB回路的智能电量监测仪需要监测电力系统的电气参数，包括但不限于以下内容：三相电网所有电量U、I、kW、kVar、cosΦ、Hz、kWh、kVarh及中性线电流等（电量测量精度不低于0.2级，有功电能精度不低于0.5s级）；具备双向电能、四象限电能；支持复费率计量、自动抄表，表内冻结至少12个月复费率电能数据；测量三相电网中电压、电流的总谐波含量THD和不少于31次的分次谐波含量；具备两路电能脉冲输出，不少于4路DI开关量输入及4路DO继电器输出，I/O模块化配置并可根据实际需要进行配置和扩展；具备最大需量、极值、SOE事件记录及电网波形、负荷曲线显示；具有密码保护功能，防止非法访问电能和参数数据。
1、目的规范智能电量测量仪（以下称功率计）的使用操作，确保员工的人生安全和控制作业的规范一致性。
2、适用范围适用于本公司购买的FP9800型功率计的运行检查。
3、职责质量管理部：负责对功率计的使用进行规范管理。
4、环境条件4.1 工作环境温度：5-40℃；相对湿度：＜80%RH。
4.2 储存环境温度：0-45℃；相对湿度：＜80%RH。
5、使用方法5.1使用前检查：使用前先检查功率计外观是否完好，有无破损和磕碰，电源线是否完好，有无破损。
功率计是否经过校正且贴有“合格”，按照功率计运行检查规程进行使用前运行检查，检查项目应包括使用项目的测试。
注：使用前必须认真阅读《智能电量测量仪用户手册》，了解设备详情。
5.2 仪器面板确认：根据《智能电量测量仪用户手册》熟悉仪器各个功能区域及按键功能，熟悉数字与字符的显示, 后面板参考下图制作审核批准5.3 测量电路接线：在测量电压和电流时，按下图连接电源和负载5.4 测量量程：5.4.1 电压量程为75V、150V、300V、600V5.4.2 电流量程为0.5A、2A、8A、20A5.4.3 有功功率量程由电压、电流量程决定：功率量程=电压量程X电流量程5.5 自动量程切换：5.5.1 当电压有效值或电流有效值超过当前测试量程的110%，量程升档；电压峰值或电流峰值信号超过当前测量量程的300%，量程升档。
5.5.2 当电压有效值小于等于当前测量量程的30%或电流有效值小于等于当前测量量程的20%，量程降档；电压峰值或电流峰值信号小于等于下档量程的300%，量程降档。
5.5.3 当输入电压有效值或电流有效值超过其最大量程的140%时，进行超量程处理，相应电压、电流和功率显示“OL”。
注：仪器开机时初始化为最大量程档位。
5.6 测量功能：5.6.1 根据《智能电量测量仪用户手册》仪器窗口显示内容表，对照型号机型，了解其显示内容和测量范围。
5.6.2 根据《智能电量测量仪用户手册》常规测量状态下测量参数表，参考其显示内容和单位符号。
YD2020-C智能电力监测仪说明书一. 概述YD2020-C智能电力监测仪(以下简称：YD2020-C)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
YD2020-C可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二. 功能♦测量功能多YD2020-C功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。
测量功能包括：一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I0)的功能。
♦中、英文显示第0页共61页YD2020-C采用LCD大屏幕液晶显示，中、英文两套界面可转换，非常适合中国国情。
显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。
同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。
♦标准规约、轻松组网YD2020-C为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。
应用Modbus 通讯规约，在PC 或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。
♦自动稳零具有自动校准零点，克服零点随时间和温度的漂移。
实现所有参数的零点免调，提高了仪表的整体测量精度，提高了系统的整体稳定性，简化了校准流程。
♦极宽的动态输入范围YD2020-C采用量程自动切换技术，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。

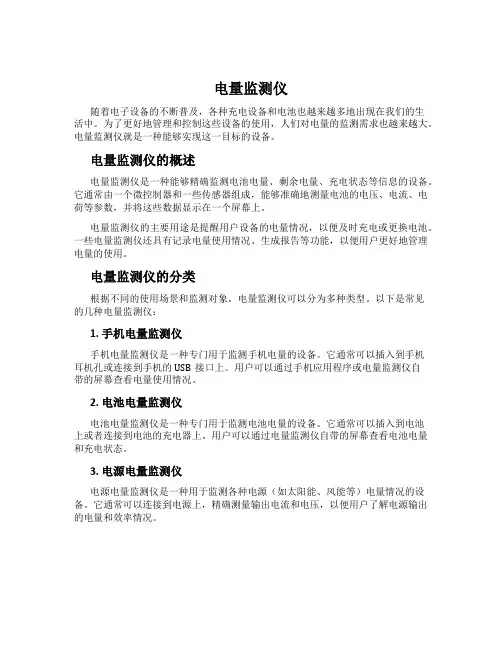

电量监测仪随着电子设备的不断普及，各种充电设备和电池也越来越多地出现在我们的生活中。
为了更好地管理和控制这些设备的使用，人们对电量的监测需求也越来越大。
电量监测仪就是一种能够实现这一目标的设备。
电量监测仪的概述电量监测仪是一种能够精确监测电池电量、剩余电量、充电状态等信息的设备。
它通常由一个微控制器和一些传感器组成，能够准确地测量电池的电压、电流、电荷等参数，并将这些数据显示在一个屏幕上。
电量监测仪的主要用途是提醒用户设备的电量情况，以便及时充电或更换电池。
一些电量监测仪还具有记录电量使用情况、生成报告等功能，以便用户更好地管理电量的使用。
电量监测仪的分类根据不同的使用场景和监测对象，电量监测仪可以分为多种类型。
以下是常见的几种电量监测仪：1. 手机电量监测仪手机电量监测仪是一种专门用于监测手机电量的设备。
它通常可以插入到手机耳机孔或连接到手机的USB接口上。
用户可以通过手机应用程序或电量监测仪自带的屏幕查看电量使用情况。
2. 电池电量监测仪电池电量监测仪是一种专门用于监测电池电量的设备。
它通常可以插入到电池上或者连接到电池的充电器上。
用户可以通过电量监测仪自带的屏幕查看电池电量和充电状态。
3. 电源电量监测仪电源电量监测仪是一种用于监测各种电源（如太阳能、风能等）电量情况的设备。
它通常可以连接到电源上，精确测量输出电流和电压，以便用户了解电源输出的电量和效率情况。
4. 机房电量监测仪机房电量监测仪是一种用于监测机房内各类设备（如服务器、空调等）电量情况的设备。
它通常可以连接到机房内各种设备的电表上，精确测量各种设备的电量使用情况，以便运维人员进行维护和管理。
电量监测仪的优缺点电量监测仪有以下几个优点：1.精确测量电量参数，能够提供准确的电量使用情况。
2.可以及时提醒用户设备的电量情况，并给出充电或更换电池的建议。
3.一些电量监测仪可以记录电量使用情况、生成报告等功能，方便用户更好地管理电量的使用。
通讯型智能电量测量仪RS485型智能电量仪1、产品概述KTR-202UC型电量仪（以下简称仪表)采用大屏幕的LCD液晶显示屏，可显示三相线电压，三相相电压，三相电流，三相（总）有功功率，三相（总）无功功率，三相（总）视在功率，三相（总）功率因数，总有功电量，总无功电量，电网频率等交流电参量，可用于主回路或二次回路的变量检测，对于实时监测用户电网的供电质量提供准确，可靠的数据依据。
仪表各项技术指标符合GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》，GB/T17882-1999《2级和3级静止式交流无功电度表》，DL/T614-1997《多功能电度表》等国家标准以及行业标准。
仪表体积小巧，安装方便，风格统一的人机界面方便用户对数据的查询和配置，具有2路开关量输入，2路开关量输出满足用户不同场合的需求，与上位机的通讯接口采用带隔离保护的RS485，保证数据传输的稳定性和可靠性，并有标准的MODBUS通讯协议，大大缩短对设备二次开发的时间。
图1：KTR-202UC型电量仪外观2、主要技术参数项目技术参数电源供电电压AC（185V-265V）或取某相电压功耗电压回路：每相≦1.5W,6VA电流回路：每相≦0.2VA测量指标电压规格3×220/380V RMS精度：0.2级电流规格5A额定 RMS精度：0.2级频率35HZ~65HZ功率有功精度：0.5级无功精度：1级功率因数精度：0.5级通讯通讯接口带隔离保护的RS485接口通讯规约MODBUS-RTU通讯速率可设置BPS1200~19200 显示LCD液晶字符显示过载能力2倍额定电流：连续工作10倍额定电流：20S20倍额定电流：1S启动符合GB/T17883-1999及GB/T17882-1999要求潜动电压回路加额定电压的115%，电流线路无电流，仪表测试输出不产生多于一个脉冲工作温度范围-40℃—80℃相对湿度≦90％（无凝露）表1：KTR-202UC型电量仪技术参数3、使用说明图4.0 界面说明仪表采用菜单显示方式，对应面板上的四个按键，分别代表上翻页，下翻页，退出，确定。
上翻、下翻按键用于主菜单上的上下翻页及数字参数的加减，退出按键可在测量和参数设置两大主菜单之间切换或返回上一级，确定按键用于进入菜单的子选项。
1）、电参量测量显示项目：1-a)线电压：显示三相线电压及线电压的平均值图4.1 线电压测量显示1-b)相电压：显示三相相电压及相电压的平均值图4.2 相电压测量显示1-c)相电流：显示三相电流及三相总电流图4.3 相电流测量显示1-d)功率因数：显示三相功率因数及总功率因数图4.4 功率因数测量显示1-e)有功功率：显示三相有功功率及总有功功率图4.5 有功功率测量显示1-f)无功功率：显示三相无功功率及总无功功率图4.6 无功功率测量显示1-g)视在功率：显示三相视在功率及总视在功率图4.7 视在功率测量显示1-h)线频率：显示三相电网频率图4.8 线频率测量显示方案（三）工作站计算机用于正确同步反映服务器上的所有数据（包括图像、警报、遥测量等），提供给调度员和维护员各一个工作的窗口，进行维护系统软件、定义系统运行参数、定义系统数据库及编辑、修改、增扩人机界面画面等工作（四）前置通信机系统配置两套功能等价的前置通信机，通过通信系统提供的通信通道实现与被控站设备的远方通讯，两套前置通信机实现相互之间的热备用。
配置监视两前置通信机工作运行状态的看门狗软件。
正常时，两套前置通信机同时接收来自被控站的信息，但只有一个前置通信机与系统进行信息交换，当主用前置通信机发生故障时，系统自动切换到备用前置通信机，故障信息记录在系统报警报表中。
前置通信机与各被控站采用点对点的通信方式，两个串口对应一个被控站，其中一个串口作备用。
通信前置机至通信设备室的每个变电所的通信电缆采用单独回路。
前置通信机采用经验成熟、性能先进、质量稳定的产品，通信接口为串行RS422，通信传输速率不低于9600bps。
（五）时钟子系统该系统数字显示时钟与本系统计算机软时钟同步，此数字显示时钟镶嵌在模拟盘中央上部，并可通过CRT操作键对其进行时间设定，显示形式为：年、月、日、时、分、钞。
本系统主站定时与各变电所综合自动化系统定时同步对时，每10～15min同步一次，同步间隔时间可调。
（六）模拟盘为全面、系统、直观掌握供电系统的运行情况，在控制中心设置模拟盘。
模拟盘显示系统以彩色灯光（红、绿）形式模拟供电设备的运行状态，以光带方式监视接触网线路的带电状态。
模拟盘应具有暗盘和亮盘两种运行方式，其控制命令由操作员控制台发出。
在暗盘运行时，当被控站发生故障，模拟盘相应站名灯、事故灯及相关开关灯闪烁，按闪光复归键后，停闪。
二、主站监控系统的管理功能主控站系统的管理功能主要由五个部分组成：数据库管理子系统，网络管理子系统，图形管理子系统，报表管理子系统和安全管理子系统。
（一）数据库管理系统为各种应用功能模块提供共享的数据平台。
提供开放式的数据库接口，实现数据库的定义、创建、录入、检索和访问。
提供数据断面的管理机制，实现历史数据的存储、拷贝和再利用。
数据库的控制功能可完成对数据库的安全性控制、完整性控制和数据共享时并发控制。
具有故障恢复功能、安全保护功能以及网络通信功能等。
可采用商用数据库管理系统保存历史数据（二）图形管理系统具有风格统一、友好方便的操作界面。
可完成图元编辑、引用、画面生成、调用、操作、管理等功能。
允许用户自定义图元。
可生成多种类型画面，有接线图、地理图、工况图、棒图、饼图、曲线、仪表、其它。
可在画面上完成各种操作，有图形缩放、应用切换、调度操作、任务启动等。
画面显示具有网络动态着色功能。
画面打印可任选：行式打印、彩色打印、激光打印。
具有以下技术特点：全图形显示，可漫游变焦、自动分层、随意移动、多窗口技术、快速直接鼠标控制和多屏幕技术。
（三）报表生成系统操作员可在CRT上以交互式定义报表格或报表数据等。
可制定任意形式的数据表格。
表格可显示实时及历史数据内容。
表格在窗口中提供翻滚棒操作。
表格内各数据具有计算功能，用户可在表格内自动加以惊异；考虑通道质量等因素，系统提供报表数据编辑修改功能。
报表操作可完全在线进行，不影响系统运行。
报表打印分成正常和异常打印，启动方式为定时启动，事件启动和召唤启动。
全图形为全汉化的人机界面。
（四）网络管理系统基于国际标准传输层协议（TCP/IP），实现网上工作站之间实时信息传输及这个网络系统的信息共享。
所有工作站之间的信息交换、功能实现，在网络环境下均能实现完全镜像信息，任一工作站的实时更新或操作定义，其他各站实时同步变化，任一工作站的实时画面可实时在任一监视器上显示；任一工作站故障或退出不丢失信息也不影响系统功能。
可以支持双以太网结构。
可以通过网桥和管理网进行信息交换，实现信息共享。
支持X2.5协议的远程分组交换网间通讯，实现和远方机器的网间连接。
（五）安全管理系统采用多级安全管理策略，在用户一级采用口令和权限管理机制，给每个用户分配一个用户名和口令，并且每个用户都赋予一定的操作权限，比如电调只有对图形的读取、遥控、置数等权限，而没有修改的权限，还可定义该口令的有效时间，防止用户忘记退出时被别人误用；在系统一级，采用防火墙技术，防止黑客进入OPEN2000系统。
三、变电所综合自动化系统主要功能变电所综合自动化实现变电所各种设备的控制、保护、监视、联动、联锁、闭锁、电流、电压、功率、电度量的采集等功能。
变电所间开关联跳等功能通过综合自动化主控单元与控制中心监控主站的信息传递、交换共同来实现。
重要设备之间除考虑二次回路硬线联动、联锁、闭锁外，由综合自动化软件实现逻辑判断、计算、继电器等功能，并通过下位监控单元执行操作。
利用下位监控单元实现对0.4kV进线开关、母联开关、三级负荷总开关的控制。
如南京南瑞集团公司DISA型变电站综合自动化系统，其典型的应用方案见图2。
（一）现场网络接口由于变电所的二次监控单元和保护单元采用不同厂商的设备，因而也造成了下层智能设备使用不同的通信协议，因此采用具有多个支持多种介质网络的通讯接口（RS232、RS422、RS485、CAN、LONWORKS、以太网、MODBUS、PROFIBUS、lon等）的主控单元对所有网络进行管理，通过现场监控网络对各开关柜内监控单元和保护单元的运行状态进行监视。
主控单元与0.4kV下位监控单元及公共部分I/O单元采用CANBUS现场总线互连，网络拓扑为总线；主控单元与110 kV交流、35（33）kV交流、1500直流设备、所内交直流装置、变压器温控器上的智能设备的连接采用RS485/LONWORKS/MODBUS/PROFIBUS/ LONBUS/LON接口实现，传输介质采用光纤/双绞线。
主控单元采用多CPU，不同设备或传输介质采用不同的接口模块，所有网络接口模块在主控单元内采用CANBUS通讯。
除设置主控单元外，还设有I/O模块单元，直接控制监视不宜装设下位监控单元的开关设备，例如：接触网上网电动隔离开关、所用电交流电源的投切自动装置等。
目前，对电能质量监视一般是测试人员到现场进行，测试时间长，且到现场操作，每次只是单点监视。
多点自动监视是一种高效的监视手段，是发展趋势。
对电能质量管理的主要手段是加强监视，发现问题，针对问题采取解决方案。
电力系统的安全是安全生产的重要保障。
目前的供配电管理还处在一个较低的水平，遇到突发安全事故通常是亡羊补牢的做法，无法提前预警和信息的联动共享，特别是关乎安全生产的特殊设备，常年的高电压、高负荷运转，它们的用电状态无法实时的做到心中有数。
电力监控系统由设置在控制中心的主站监控系统、设置在各种变电所内的子站系统以及联系二者的通信通道构成。
电力监控系统的设备选型、系统容量和功能配置应能满足运营管理和发展的需要。
其系统构成、监控对象、功能要求，应根据城市轨道交通供电系统的特点、运营要求、通信系统的通道条件确定。
