用沥青针入度测试仪PNR12进行凝胶锥入度和针入度的测定

了了P 中华人民共和国国家计量技术规范JJF 1208--2008沥青针入度仪校准规范Calibration Specification forApparatus for Determining Penetration ofBituminous Materials2008—05—23发布2008—08—23实施国家质量监督检验检疫总局发布沥青针入度仪校准规范～"一¨一一一一一一Calibration Specification forJ F 12吣一伽8Apparatus for Determining P enetration～n c{ H一～“ “ 、；．9∥of Bituminous Materials 一一本规范经国家质量监督检验检疫总局于2008年5月23日批准，并自2008年8月23日起施行。

归口单位：全国几何量长度计量技术委员会起草单位：重庆市计量质量检测研究院本规范委托全国几何量长度计量技术委员会负责解释本规范主要起草人：蒋聪(重庆市计量质量检测研究院) 陶磊(重庆市计量质量检测研究院)参加起草人：刘亚雄(重庆市计量质量检测研究院)J J F 1208--2008目录1范围．．2引用文献一3概述一4计量特性一4．1仪器底座水准器的安装正确性一4．2标准针(包括针体、针连杆和砝码)的总质量一4．3针体的几何参数．．4．4针体圆锥及圆柱的表面粗糙度Ra一4．5温度示值误差．．4．6测长装置示值误差一5校准条件．．5．1环境条件一5．2校准项目和标准器一6校准项目和校准方法-·6．1仪器水准器安装正确性一6．2标准针(包括针体、针连杆和砝码)的总质量一6．3针体的几何参数一6．4针体的圆锥及圆柱表面粗糙度一6．5温度示值误差一6．6测长装置示值误差一7校准结果表达“8复校时间间隔～附录A计量特性的各项技术指标要求一J J F 1208—2008沥青针入度仪校准规范l范围本规范适用于沥青针入度仪的校准。

沥青针入度测定仪（自校）检定规程（依据JTJ052-2000 T0604-2000编制）本规程适用于新制造和使用中的沥青针入度测定仪的检定。

㈠概述沥青针入度测定仪是沥青针入度试验方法中测定沥青针入度的试验仪器，其结构尺寸应符合技术要求。

㈡技术要求1．沥青针入度测定仪应能保证针和针连杆在无明显摩擦下垂直运动，能准确指示贯入深度。

2．沥青针入度测定仪针入深度量程要求：针入深度量程：≥600 0.1mm。

3．针质量要求：针质量：2.5g±0.05g。

4．针及针连杆质量要求：针及针连杆质量：50g±0.05g。

5. 砝码质量要求：砝码质量：50g±0.05g。

6．针及针连杆、砝码总质量要求：针及针连杆、砝码总质量：100g±0.05g。

7．时间控制要求：时间控制：5s±0.1s。

8．温度控制要求：温度控制：试验温度℃±0.1℃。

㈢检验用器具1．游标卡尺：量程200mm，分度值0.02mm。

2．电子称：称量5kg，感量0.1g。

3．秒表：量程15min，分度值0.1s。

㈣检验项目和检定方法1．外观及通用技术要求的检定目测及手感检定。

2．沥青针入度测定仪针入深度量程的检定用游标卡尺检查。

3．针质量的检定用电子天平称量。

4．针及针连杆质量要求的检定用电子天平称量。

测定针连杆质量，再计算每根针的针及针连杆质量。

5．砝码质量的检定用电子天平称量。

6．针及针连杆、砝码总质量的检定计算每根针的针及针连杆、砝码总质量。

7．时间控制的检定用秒表对照测量。

8．温度控制的检定用精密温度计对照测量。

㈤检定结果处理1．沥青针入度测定仪应全部符合技术要求方为合格。

2．检定周期为一年。

附录一沥青针入度测定仪（自校）检定记录。

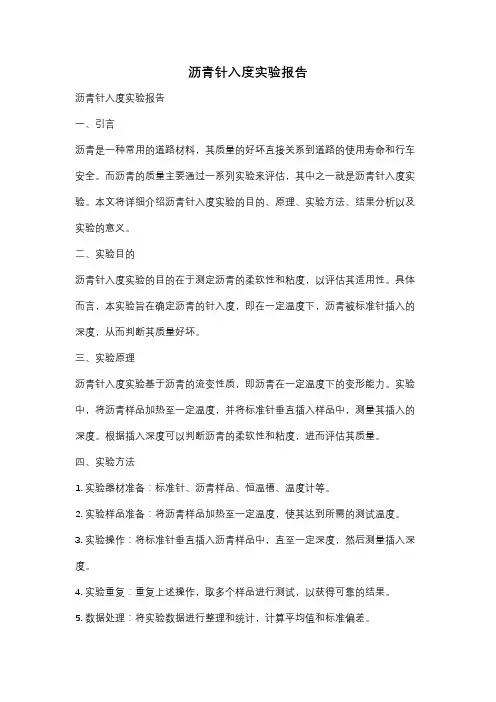

沥青针入度实验报告沥青针入度实验报告一、引言沥青是一种常用的道路材料，其质量的好坏直接关系到道路的使用寿命和行车安全。

而沥青的质量主要通过一系列实验来评估，其中之一就是沥青针入度实验。

本文将详细介绍沥青针入度实验的目的、原理、实验方法、结果分析以及实验的意义。

二、实验目的沥青针入度实验的目的在于测定沥青的柔软性和粘度，以评估其适用性。

具体而言，本实验旨在确定沥青的针入度，即在一定温度下，沥青被标准针插入的深度，从而判断其质量好坏。

三、实验原理沥青针入度实验基于沥青的流变性质，即沥青在一定温度下的变形能力。

实验中，将沥青样品加热至一定温度，并将标准针垂直插入样品中，测量其插入的深度。

根据插入深度可以判断沥青的柔软性和粘度，进而评估其质量。

四、实验方法1. 实验器材准备：标准针、沥青样品、恒温槽、温度计等。

2. 实验样品准备：将沥青样品加热至一定温度，使其达到所需的测试温度。

3. 实验操作：将标准针垂直插入沥青样品中，直至一定深度，然后测量插入深度。

4. 实验重复：重复上述操作，取多个样品进行测试，以获得可靠的结果。

5. 数据处理：将实验数据进行整理和统计，计算平均值和标准偏差。

五、实验结果分析通过沥青针入度实验，我们可以得到一系列插入深度的数据。

根据这些数据，我们可以计算出平均值和标准偏差，并进行结果分析。

在实验过程中，我们发现不同温度下的沥青针入度存在差异。

一般来说，温度越高，沥青的针入度越大，说明其柔软性和粘度越高。

而低温下的沥青针入度较小，说明其柔软性和粘度较低。

六、实验意义沥青针入度实验作为评估沥青质量的一项重要指标，具有重要的实际意义。

1. 道路建设：通过沥青针入度实验，可以评估不同沥青材料的适用性，选择合适的材料用于道路建设，提高道路的使用寿命和行车安全。

2. 质量控制：沥青针入度实验可以用于质量控制，通过监测沥青的柔软性和粘度，确保沥青材料的质量稳定。

3. 研究开发：沥青针入度实验也可以用于研究开发领域，通过对不同配方和温度的实验，优化沥青材料的性能，提高其适用性和可持续性。

沥青针入度仪校验规程1、适用范围本方法适用于沥青针入度仪的校准，参照《道路石油沥青针入度试验仪》（JJG （交通）067-2006）编制。

2技术要求2.1仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证、使用说明书。

2.2仪器外表不应有明显的损伤、缺陷和锈蚀，仪器示值显示应清晰准确，无缺笔画现象，目测连杆表面是否光滑，并能自由下落，仪器应能保证标准针和针连杆在无明显摩擦下垂直运动，并能准确停止。

2.3针入度标准针需经过专业机构检定，标准针质量（2.5±0.05)g，标准针及针连杆总质量为（50±0.05)g，另附（50±0.05)g砝码一只，试验时的总质量为(100±0.05)g.2.4标准针与仪器底座平面应保持垂直，与底座平面接触时，标准针偏离中心的最大允许值为2.0mm。

2.5自动式针入度仪示值装置最大允许误差为±0.1mm。

2.6针连杆组释放时间的最大允许误差为±0.1mm。

2.7恒温水浴温度的最大允许偏差为±0.1mm。

3校准项目3.1外观检查。

3.2标准针和连杆及砝码的总质量。

3.3标准针与中心偏离度。

3.4示值装置。

3.5时控装置。

3.6温控器装置。

4校准环境及校准器具4.1校准环境：校准工作应在室内进行，环境温度为（20±10)℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具：4.2.1电子天平：量程不小于200g，感量0.01g。

4.2.2游标卡尺：量程不小于200mm,分度值0.02mm.4.2.3标准量块：尺寸分别为1mm、5mm、10mm、20mm的4 等量块。

4.2.4秒表：分度值0.1s。

4.2.5标准温度计：量程0-50℃,分度值0.1℃.5校验规程5.1外观检查：按照本方法2.1条、2.2条要求进行目测检查。

沥青针入度试验一、试验目的：通过针入度的测定确定石油沥青的稠度，划分沥青牌号二、试验仪器：针入度仪（针连杆质量为：47.5±0.05g，针和针连杆组合件的总质量为：50±0.05g）、标准针（由硬化回火的不锈钢制成，洛氏硬度54～60）、试样皿（为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm）、恒温水浴（容量不小于10L，能保持温度在实验温度的±0.1℃范围内。

水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm 处）、平底玻璃保温皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉沥青针入度仪三、试样制备：1.将预先除去水分的沥青试样在砂浴或密闭的电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。

加热时间不得超过30min，用筛过滤除去杂质。

加热搅拌过程中避免试样中混入空气。

2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。

3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。

软化将试样皿移入保持规定实验温度的恒温水浴中。

小试样皿恒温1～1.5h，大试样皿恒温1.5～2h。

四、试验步骤：1.调节针入度仪水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。

用甲苯或其他合适的溶剂清洗标准针，用干净布将其擦干，把针插入针连杆中固定。

按试验条件放好砝码。

2.从恒温水浴中取出试样皿，放入水温控制在实验温度的平底玻璃保温皿中的三脚支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃保温皿置入针入度仪的平台上。

3.慢慢放下连杆，使针尖刚好与试样接触。

必要时用放置在合适位置的光源反射来观察。

拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。

4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。

简述测定粘稠石油沥青针入度的方法概述：粘稠石油沥青是一种常用的建筑材料，用于路面建设、屋顶防水等工程中。

针入度是衡量石沥青粘稠度的重要指标之一，通过测定针入度可以判断石沥青的质量和适用性。

本文将介绍测定粘稠石油沥青针入度的方法。

方法一：针入度试验仪法针入度试验仪是一种专门用于测定石沥青针入度的仪器。

具体操作步骤如下：1. 准备工作：a. 将针入度试验仪放置在水平台面上，使其稳定。

b. 将试验仪的针头清洗干净，并将其与试验仪连接好。

c. 准备好待测的石沥青试样。

2. 测定过程：a. 将试样装入试验仪的杯中，使其表面平整。

b. 打开试验仪的电源，调节温度至试样所需的温度。

c. 调节试验仪的下降速度和压力，使其符合标准要求。

d. 使针头接触试样表面，开始试验。

e. 当针头完全插入试样时，停止试验并记录针入度数值。

方法二：锥入度试验法锥入度试验法是另一种常用的测定石沥青粘稠度的方法。

具体操作步骤如下：1. 准备工作：a. 将锥入度试验仪放置在水平台面上，使其稳定。

b. 将试验仪的锥头清洗干净，并将其与试验仪连接好。

c. 准备好待测的石沥青试样。

2. 测定过程：a. 将试样装入试验仪的杯中，使其表面平整。

b. 打开试验仪的电源，调节温度至试样所需的温度。

c. 调节试验仪的下降速度和压力，使其符合标准要求。

d. 使锥头接触试样表面，开始试验。

e. 当锥头完全插入试样时，停止试验并记录锥入度数值。

方法三：旋转锥度试验法旋转锥度试验法是一种较为精确的测定石沥青粘稠度的方法。

具体操作步骤如下：1. 准备工作：a. 将旋转锥度试验仪放置在水平台面上，使其稳定。

b. 将试验仪的锥头清洗干净，并将其与试验仪连接好。

c. 准备好待测的石沥青试样。

2. 测定过程：a. 将试样装入试验仪的杯中，使其表面平整。

b. 打开试验仪的电源，调节温度至试样所需的温度。

c. 调节试验仪的转速和压力，使其符合标准要求。

d. 启动试验仪，使锥头旋转并逐渐插入试样。

沥青针入度试验1目的与适用范围本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度，以0.1mm计。

其标准试验条件为25℃。

荷重100g，贯入时间5s。

针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。

当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。

当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。

2 仪具与材料2.1针入度仪：为提高测试精度，针入度试验宜采用能够自动计时的针入度仪进行测定，要求针和针连杆必须在无明显摩擦下垂直运动，针的贯入深度必须准确至0.1mm。

针和针连杆组合件总质量为50g ± 0.05g，另附50g ± 0. 05g砝码一只，试验时总质量为100g ± 0.05g。

仪器应有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。

应有针连杆制动按钮，使针连杆可自由下落。

针连杆应易于装拆，以便检查其质量。

仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。

且应对自动装置的准确性经常校验。

当采用其它试验条件时，应在试验结果中注明。

2.2标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2~0.3μm，针及针杆总质量2.5g ± 0.05g。

针杆上应打印有号码标志。

针应设有固定用装置盒(筒)，以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验.2.3盛样皿：金属制，圆柱形平底。

小盛样皿的内径55mm,深35mm(适用于针人度小于200)；大盛样皿内径70mm，深45mm(适用于针入度为200~350的试样）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm ,试样体积不少于125mL。

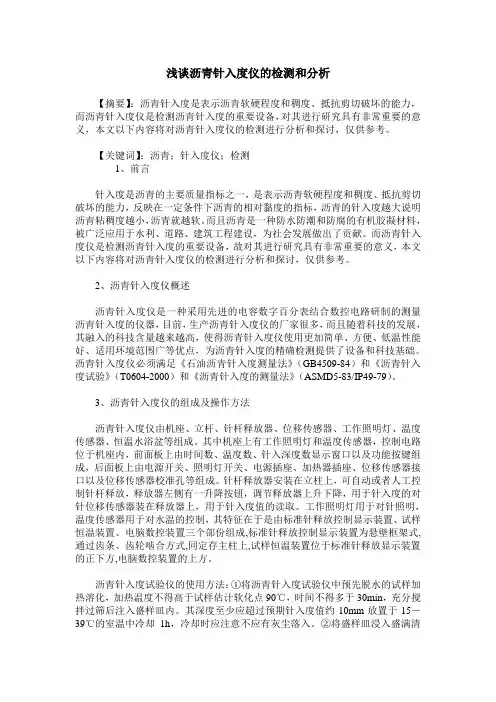

浅谈沥青针入度仪的检测和分析【摘要】：沥青针入度是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，而沥青针入度仪是检测沥青针入度的重要设备，对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。

【关键词】：沥青；针入度仪；检测1、前言针入度是沥青的主要质量指标之一，是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，反映在一定条件下沥青的相对黏度的指标，沥青的针入度越大说明沥青粘稠度越小，沥青就越软。

而且沥青是一种防水防潮和防腐的有机胶凝材料，被广泛应用于水利、道路、建筑工程建设，为社会发展做出了贡献。

而沥青针入度仪是检测沥青针入度的重要设备，故对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。

2、沥青针入度仪概述沥青针入度仪是一种采用先进的电容数字百分表结合数控电路研制的测量沥青针入度的仪器，目前，生产沥青针入度仪的厂家很多，而且随着科技的发展，其融入的科技含量越来越高，使得沥青针入度仪使用更加简单、方便、低温性能好、适用环境范围广等优点，为沥青针入度的精确检测提供了设备和科技基础。

沥青针入度仪必须满足《石油沥青针入度测量法》（GB4509-84）和《沥青针入度试验》（T0604-2000）和《沥青针入度的测量法》（ASMD5-83/IP49-79）。

3、沥青针入度仪的组成及操作方法沥青针入度仪由机座、立杆、针杆释放器、位移传感器、工作照明灯、温度传感器、恒温水浴盆等组成。

其中机座上有工作照明灯和温度传感器，控制电路位于机座内，前面板上由时间数、温度数、针入深度数显示窗口以及功能按键组成，后面板上由电源开关、照明灯开关、电源插座、加热器插座、位移传感器接口以及位移传感器校准孔等组成。

针杆释放器安装在立柱上，可自动或者人工控制针杆释放，释放器左侧有一升降按钮，调节释放器上升下降，用于针入度的对针位移传感器装在释放器上，用于针入度值的读取。

实验模块：土木工程材料实验标题：沥青针入度测定实验实验日期：2023年4月10日实验操作者：张三、李四实验指导者：王教授一、实验目的1. 了解沥青针入度的概念及其在沥青混合料性能评价中的作用。

2. 掌握沥青针入度实验的操作方法和步骤。

3. 通过实验，掌握沥青针入度测定的原理和影响因素。

二、实验原理沥青针入度是指标准针在规定温度、规定时间和规定荷载下，插入沥青样品中的深度，是反映沥青粘滞性的重要指标。

针入度越大，表示沥青的粘滞性越小；针入度越小，表示沥青的粘滞性越大。

三、实验材料及仪器1. 实验材料：石油沥青、标准针、试样皿、加热炉、计时器等。

2. 实验仪器：沥青针入度仪、分析天平、温度计等。

四、实验步骤1. 标准针的校准：将标准针放入分析天平中，调整天平至平衡，记录标准针的质量。

2. 试样的制备：将石油沥青加热至规定温度，用分析天平称取一定质量的沥青，倒入试样皿中，用玻璃棒搅拌均匀。

3. 实验装置的安装：将沥青针入度仪安装好，确保其平稳。

4. 实验操作：（1）将试样皿放置在针入度仪的平台上，调整至水平。

（2）将标准针垂直插入试样中心，调整针杆与试样表面的距离，使针尖与试样表面接触。

（3）打开加热炉，将试样加热至规定温度，保持恒温。

（4）开启计时器，当温度达到规定时间后，迅速关闭计时器，记录标准针插入沥青样品中的深度。

5. 实验重复：按照上述步骤，重复实验3次，取平均值作为沥青针入度。

五、实验结果与分析1. 实验结果：第一次实验：针入度 = 50（0.1mm）第二次实验：针入度 = 55（0.1mm）第三次实验：针入度 = 53（0.1mm）平均值：52（0.1mm）2. 结果分析：本次实验测得的沥青针入度为52（0.1mm），说明该沥青样品的粘滞性较大。

根据实验结果，可以判断该沥青样品适用于道路面层施工。

六、实验结论1. 沥青针入度是反映沥青粘滞性的重要指标，可用于沥青混合料性能评价。

2. 本实验成功测定了沥青针入度，为沥青混合料性能评价提供了依据。
