实验二TCP_IP实用程序的使用实验报告资料

网络协议分析实验一、实验目的通过使用协议分析软件，对通信系统的通信过程进行监控、分析，以了解通信协议的工作过程。

二、实验内容利用协议分析软件（如：Wireshark）跟踪局域网报文（如条件允许也可跟踪多种局域网协议报文），实验内容如下：将安装协议分析软件的PC接入以太网中，跟踪PC之间的报文，并存入文件以备重新查。

设置过滤器过滤网络报文以检测特定数据流。

利用协议分析软件的统计工具显示网络报文的各种统计信息。

三、实验步骤1、在PＣ中安装协议分析软件（如：Wireshark）。

具体安装过程详见附录：Wireshark用户指南。

2、启动Wireshark协议分析软件，选择抓包菜单项启动实时监视器，开始实时跟踪显示网络数据报文。

可根据系统提示修改显示方式，详见附录：Wireshark用户指南。

3、调出跟踪存储的历史报文，选择有代表性的ETHERNET，IEEE802.3，IP，ICMP，TCP，UDP报文，对照有关协议逐个分析报文各字段的含义及内容。

EHERNET报文格式IEEE802.3报文格式IP报文格式4、设置过滤器属性，如目的地址，源地址，协议类型等。

如过滤不需要的网络报文，过滤器允许设置第二层，第三层或第四层的协议字段。

过滤器有两种工作方式：1）捕获前过滤：协议分析软件用过滤器匹配网络上的数据报文，仅当匹配通过时才捕获报文。

2）捕获后过滤：协议分析软件捕获所有报文，但仅显示匹配符合过滤条件的报文。

选择统计菜单项可以显示网络中各种流量的统计信息，如：关于字节数，广播中报文数，出错数等。

UDP 客户/服务器实验一、实验目的本实验目的是使用因特网提供的UDP 传输协议，实现一个简单的UDP 客户/服务器程序，以了解传输层所提供的UDP 服务的特点，应用层和传输层之间的软件接口风格，熟悉socket 机制和UDP 客户端/服务器方式程序的结构。

二、实验内容本实验为UDP 客户/服务器实验。

实验内容：UDP echo 客户/服务器程序的设计与实现。

TCP/IP配置与网络实用程序实验一、实验目的：1、掌握Windows操作系统中网络协议的具体配置。

2、掌握Windows操作系统中常用的网络命令。

二、实验内容：1、Windows操作系统中协议的配置2、掌握Windows操作系统中常用的网络命令3、综合使用常用网络命令检测网络可能的故障三、实验步骤：(一)Windows操作系统中网络协议的具体配置1、鼠标右键点击桌面上的“网上邻居”，选择“属性”。

2、选择“本地连接”，鼠标右键点击，然后选择“属性菜单”。

3、此时，可以安装、卸载各种协议并查看及其属性。

4、选择”Internet协议(TCP/IP)”，然后点击“属性”菜单。

5、根据网络具体情况进行配置，如果网络使用DHCP服务的话，则选择“自动获得IP地址与自动获得DNS服务器地址”，否则，手工配置IP地址，子网掩码、网关或者DNS服务器地址。

6、点击“高级”选择然后分别选择“IP设置、DNS、WINS、选项等”进行其他配置。

7、协议配置好之后，可在命令行中使用ipconfig命令查看配置情况，该命令尤其在采用DHCP分配地址的时候十分有用。

点击”开始 运行”，输入“cmd”然后回车，进入命令行。

c:\>ipconfig 命令显示每个已经配置且处于活动状态的网络接口的IP地址、子网掩码和默认网关。

c:\>ipconfig/all 除了上述信息外，还能显示DNS和WINS服务器信息，网卡的MAC地址，如果是DHCP获得IP配置，还可显示IP地址及租用地址的预计失效日期。

c:\>ipconfig /release 。

在采用DHCP自动配置的情况下，该命令将所租用的IP 地址返还给DHCP服务器。

C:\>ipconfig/renew 表示本地计算机设法与DHCP服务器取得联系，且重新租用一个IP地址。

C:\>ipconfig/flushdns 清除本机DNS解析器缓存中的内容。

实验课程名称计算机网络实验报告实验项目名称TCP/IP 协议常用网络工具的使用专业班级电子信息科学与技术08级1班学生姓名学号指导教师理学院实验时间：2010年4月22日实验名称：实验二TCP/IP协议常用网络工具的使用实验目的：●了解系统网络命令及其所代表的含义，以及所能对网络进行的操作。

●通过网络命令了解运行系统网络状态，并利用网络命令对网络进行简单的操作。

实验器材：连接到因特网的计算机，个人电脑Windows XP sp3系统。

实验内容（步骤）：学习使用windows环境下常用的网络命令：1)Ipconfig：IP地址与以太网卡硬件地址查看命令2)Ping：网络连接测试命令3)ARP：地址解析命令4)FTP：文件传输命令5)Netstat：显示协议及其端口信息和当前的TCP/IP 网络连接6)Route：控制网络路由表7)TFTP：简单文件传输命令8)Tracert：该诊断实用程序将包含不同生存时间(TTL) 值的Internet 控制消息协议(ICMP) 回显数据包发送到目标，以决定到达目标采用的路由。

9)Net：网络服务等1. ipconfigIpconfig命令应该是最最基础的命令了，主要功能就是显示用户所在主机内部的IP协议的配置信息等资料。

它的主要参数有：all：显示与TCP/IP协议相关的所有细节信息，其中包括测试的主机名、IP地址、子网掩码、节点类型、是否启用IP路由、网卡的物理地址、默认网关等。

renew all：更新全部适配器的通信配置情况，所有测试重新开始。

release all：释放全部适配器的通信配置情况。

renew n：更新第n号适配器的通信配置情况，所有测试重新开始。

命令格式是：C:\>ipconfig/（参数）分析：Windows IP 配置主机名：b5469b44b6904d3主DNS后缀：节点类型：混合IP路由已启用：否WINS代理已启用：否以太网适配器本地连接：媒体类型：媒体未连接描述：Intel(R) 82566MM Gigabit Network Connection 物理地址：00-21-85-4E-30-42以太网适配器无线网络连接：连接特定的DNS后缀：描述：802.11g Mini Card Wireless Adapter物理地址：00-1D-92-CF-AA-57DHCP已启用：是自动配置已启动：是IP地址：192.168.1.7子网掩码：255.255.255.0缺省路径：192.168.1.1DHCP服务器：192.168.1.1DNS服务器：221.13.30.242 221.13.28.234租赁通行：2010年4月26日23：19：54租赁期满：2010年4月27日23：19：542. ping命令PING命令是一个在网络中非常重要的并且常用的命令，主要是用来测试网络是否连通。

《TCP/IP》实验报告姓名：学号：学院：专业：班级：指导老师：2013年6月3日实验一熟悉Linux编程环境练习1：编写一个并发程序，利用fork函数创建五个进程，让每一个进程打印出可用来分辨不同进程的信息。

#include<stdio.h>#include<unistd.h>#include<sys/wait.h>int main(){int pid, i;i = 0;while(i < 5){i++;if((pid=fork()) == 0){printf("pid:%d\n",getpid());sleep(3);break;}waitpid(pid,(int*)0,0);printf("ppid:%d\n",getpid());}return 0;}运行结果:练习2：编写一个程序，利用execve函数改变进程执行的代码。

//execve.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>int main(int argc,char *argv[]){char *newargv[] = {NULL,"you","me",NULL};char *newenviron[]={NULL};if(argc != 2){fprintf(stderr,"Usage:%s <file-to-exec>\n",argv[0]);exit(EXIT_FAILURE);}newargv[0] = argv[1];execve(argv[1],newargv,newenviron);perror("execve");exit(EXIT_FAILURE);}//myecho.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>int main(int argc, char *argv[]){int i;for(i = 0; i < argc; i++)printf("argv[%d]:%s\n",i,argv[i]);return 0;}运行结果:实验二实现Echo服务客户端程序（UDP）代码：//client.c#include<sys/socket.h>#include<netinet/in.h>#include<netdb.h>#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<string.h>#include<sys/types.h>#include<sys/time.h>#include<errno.h>int readable_timeo(int fd, int sec){fd_set rset;struct timeval tv;FD_ZERO(&rset);FD_SET(fd,&rset);_sec = sec;_usec = 0;return (select(fd+1,&rset,NULL,NULL,&tv)); //使用select函数实现简单超时重传}int main(int argc, char **argv){int sockfd, len, res, i;struct sockaddr_in address;char *host;struct hostent *hostinfo;struct servent *servinfo;char buf[128], buf2[128];int nsec = 20;//timeout:20sstruct timeval tpstart,tpend;double timeuse;if(argc == 1)host = "localhost";elsehost = argv[1];hostinfo = gethostbyname(host);if(!hostinfo){fprintf(stderr,"no host:%s\n",host);exit(1);}servinfo = getservbyname("echo","udp");if(!servinfo){fprintf(stderr,"no echo server!\n");exit(1);}sockfd = socket(AF_INET,SOCK_DGRAM,0);address.sin_family = AF_INET;address.sin_port = servinfo->s_port;address.sin_addr = *(struct in_addr*)*hostinfo->h_addr_list;len = sizeof(address);while(fgets(buf,128,stdin) != NULL){for(i = 0; i < 2; i++) //juse one chance to resend{if(i == 1) //resend{printf("ReSend!!!\n");gettimeofday(&tpend,NULL);timeuse=1000000*(__sec)+__usec;timeuse/=1000000;printf("resend time is %lf s\n",timeuse);}gettimeofday(&tpstart,NULL);res = sendto(sockfd,buf,strlen(buf),0,(struct sockaddr*)&address,len);if(readable_timeo(sockfd,nsec) == 0){fprintf(stderr,"socket timeout\n");continue;}res = recvfrom(sockfd,buf2,128,0,(struct sockaddr*)&address,&len);buf2[res] = 0;fputs(buf2,stdout);break; //send successfully,quit!}}close(sockfd);exit(0);}实验三循环无连接服务器Echo的实现代码：//server.c#include<stdio.h>#include<unistd.h>#include<netinet/in.h>#include<arpa/inet.h>#include<sys/types.h>#include<stdlib.h>#include<signal.h>#include<string.h>#include<errno.h>#include<time.h>#define MAXLINE 128int sockfd, flag = 1;void close_action(int sig){printf("close the sockfd\n");close(sockfd);signal(SIGINT,SIG_DFL);flag = 0;}int main(){struct sockaddr_in sin,sin_cli;int type, res, opt;char mesg[MAXLINE], buf[MAXLINE];socklen_t len;struct sigaction act;struct tm *ptm;int y,m,d,h,n,s;long ts;//set the signal actionact.sa_handler = close_action;sigemptyset(&act.sa_mask);act.sa_flags = 0;memset(&sin,0,sizeof(sin));sin.sin_family = AF_INET;sin.sin_addr.s_addr = INADDR_ANY;sin.sin_port = htons(45454);sockfd = socket(AF_INET,SOCK_DGRAM,0);if(sockfd < 0){fprintf(stderr,"can't create socket %s \n",strerror(errno));exit(1);}if(bind(sockfd,(struct sockaddr*)&sin,sizeof(sin)) < 0){fprintf(stderr,"can't bind to %s port:%s\n",service,strerror(errno));exit(1);}len = sizeof(sin_cli);sigaction(SIGINT,&act,0); //Ctrl+C close the sockfdwhile(flag){printf("\n");res = recvfrom(sockfd,mesg,MAXLINE,0,(struct sockaddr*)&sin_cli,&len);mesg[res] = 0;ts = time(NULL);sprintf(buf,"%.24s\r\n",ctime(&ts));printf("%s\t",buf);printf("%s\t",inet_ntoa(sin_cli.sin_addr));sendto(sockfd,mesg,n,0,(struct sockaddr*)&sin_cli,len);}exit(0);}实验四循环的、面向连接服务器的实现//server.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<time.h>#include<sys/types.h>#include<sys/socket.h>#include<netinet/in.h>#include<arpa/inet.h>#include<string.h>#define MAXSIZE 30int main(){struct sockaddr_in servaddr,cliaddr;int clilen;int connfd, listenfd;char buf[MAXSIZE];time_t now;int seconds;struct tm *ptm;int y,m,d,h,n,s;long ts;listenfd = socket(AF_INET,SOCK_STREAM,0);bzero(&servaddr,sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);servaddr.sin_addr.s_addr = htonl(INADDR_ANY);bind(listenfd,(struct sockaddr*)&servaddr,sizeof(servaddr));listen(listenfd,5);for(;;){clilen = sizeof(cliaddr);connfd = accept(listenfd,(struct sockaddr*)&cliaddr,&clilen);ts = time(NULL);sprintf(buf,"%.24s\r\n",ctime(&ts));write(connfd,buf,MAXSIZE);}exit(1);}//client.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<sys/types.h>#include<sys/socket.h>#include<netinet/in.h>#include<arpa/inet.h>#include<time.h>#include<string.h>#define MAXSIZE 30void str_daytime(int fd){char buf[MAXSIZE];int n;if((n = read(fd,buf,MAXSIZE)) <= 0){fprintf(stderr,"error");}buf[n] = 0;fputs(buf,stdout);}int main(int argc,char **argv){int sockfd;struct sockaddr_in servaddr;sockfd = socket(AF_INET,SOCK_STREAM,0);servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);//Inet_pton(AF_INET,argv[1],&servaddr.sin_addr);servaddr.sin_addr.s_addr = inet_addr("127.0.0.1");connect(sockfd,(struct sockaddr*)&servaddr,sizeof(servaddr));str_daytime(sockfd);exit(1);}实验五循环的、面向连接服务器的实现//server.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<time.h>#include<sys/types.h>#include<sys/socket.h>#include<netinet/in.h>#include<arpa/inet.h>#include<string.h>#define MAXSIZE 30int main(){struct sockaddr_in servaddr,cliaddr;int clilen,connfd, listenfd, childpidchar buf[MAXSIZE];time_t now;int seconds;struct tm *ptm;int y,m,d,h,n,s;long ts;listenfd = socket(AF_INET,SOCK_STREAM,0);bzero(&servaddr,sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);servaddr.sin_addr.s_addr = htonl(INADDR_ANY);bind(listenfd,(struct sockaddr*)&servaddr,sizeof(servaddr));listen(listenfd,5);clilen = sizeof(cliaddr);for(;;){connfd = accept(listenfd,(struct sockaddr*)&cliaddr,&clilen);if((childpid = fork()) == 0){close(listenfd);ts = time(NULL);sprintf(buf,"%.24s\r\n",ctime(&ts));write(connfd,buf,MAXSIZE);}close(connfd);}exit(1);}//test.c#include<stdio.h>#include<unistd.h>#include<stdlib.h>int main(){int i;for(i = 0; i < 10; i++){system("./tcpcli");printf("\n");}exit(0);}实验六单进程并发服务代码：#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<arpa/inet.h>#include<netinet/in.h>#include<sys/socket.h>#include<sys/select.h>#include<strings.h>#include<string.h>#include<time.h>#define MAXLINE 128int main(){struct sockaddr_in servaddr,cliaddr;int clilen;int connfd, listenfd, sockfd;char buf[MAXLINE];int i, maxi, maxfd, seconds, nresult, res, nread,client[FD_SETSIZE];pid_t childpid;fd_set readfds,testfds;struct tm *ptm;int y,m,d,h,n,s;time_t ts;listenfd = socket(AF_INET,SOCK_STREAM,0);bzero(&servaddr,sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);servaddr.sin_addr.s_addr = htonl(INADDR_ANY);bind(listenfd,(struct sockaddr*)&servaddr,sizeof(servaddr));listen(listenfd,10);maxfd = listenfd;maxi = -1;for(i = 0; i < FD_SETSIZE; i++)client[i] = -1;FD_ZERO(&readfds);FD_SET(listenfd,&readfds);for(;;){testfds = readfds;nresult = select(maxfd+1,&testfds,NULL,NULL,NULL);if(FD_ISSET(listenfd,&testfds)){clilen = sizeof(cliaddr);connfd = accept(listenfd,(struct sockaddr*)&cliaddr,&clilen);for(i = 0; i < FD_SETSIZE; i++)if(client[i] < 0){client[i] = connfd;break;}if(i == FD_SETSIZE)fprintf(stderr,"too many clients");FD_SET(connfd,&readfds);if(connfd > maxfd)maxfd = connfd;if(i > maxi)maxi = i;if(--nresult <= 0)continue;}for(i = 0; i <= maxi; i++){if((sockfd = client[i]) < 0)continue;if(FD_ISSET(sockfd,&testfds)){if((res = read(sockfd,buf,MAXLINE))== 0){close(sockfd);printf("connection closed by client\n");FD_CLR(sockfd,&readfds);client[i] = -1;}else if(res > 0){printf("supply service to client!\n");ts = time(NULL);sprintf(buf,"%.24s",ctime(&ts));write(sockfd,buf,strlen(buf));}elseprintf("error!!!!\n");if(--nresult <= 0){printf("no more readble descriptors\n");break;}}}}exit(1);}实验七并发的客户端//tcpcli.c#include<stdio.h>#include<unistd.h>#include<stdlib.h>#include "unp.h"int main(int argc,char **argv){int i, ccount, hcount = 0, fd, maxfd = 0, n, one, sockfd;fd_set afds;char ser_ip[FD_SETSIZE][20], buf[MAXLINE];struct sockaddr_in servaddr;struct servent *servinfo;servinfo = getservbyname("daytime","tcp");servaddr.sin_family = AF_INET;servaddr.sin_port = servinfo->s_port;for(i = 1; i < argc; ++i){sockfd = socket(AF_INET,SOCK_STREAM,0);if(strcmp(argv[i],"-c") == 0){if(++i < argc && (ccount = atoi(argv[i])))continue;err_quit("tcpcli [-c] [number] [ip] ");}Inet_pton(AF_INET,argv[i],&servaddr.sin_addr);fd = connect(sockfd,(SA*)&servaddr,sizeof(servaddr));if(ioctl(sockfd,FIONBIO,(char*)&one))err_quit("can't mark socket nonblocking:%s\n",strerror(errno));if(sockfd > maxfd)maxfd = sockfd;strcpy(ser_ip[sockfd],argv[i]);++hcount;FD_SET(sockfd,&afds);}n = select(maxfd+1,&afds,NULL,NULL,NULL);for(i = 0; i <= maxfd; i++){if(FD_ISSET(i,&afds)){if((n = read(i,buf,MAXLINE)) == 0){close(sockfd);FD_CLR(i,&afds);}elseprintf("%s\t%s\n",buf,ser_ip[i]);}}exit(0);}实验八多线程服务代码：#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<time.h>#include<sys/types.h>#include<sys/socket.h>#include<netinet/in.h>#include<arpa/inet.h>#include<string.h>#include<semaphore.h>#include<pthread.h>#define MAXSIZE 30struct share_thread{pthread_mutex_t work_mutex;int count;}shared;void *thread_func(void *arg){int connfd;char buf[MAXSIZE];struct tm *ptm;int y,m,d,h,n,s;long ts;connfd = *(int*)arg;ts = time(NULL);sprintf(buf,"%.24s\r\n",ctime(&ts));write(connfd,buf,MAXSIZE);pthread_mutex_lock(&shared.work_mutex);shared.count++;pthread_mutex_unlock(&shared.work_mutex);printf("Number of service of daytime:%d\n",shared.count);close(connfd);pthread_exit(0);}int main(){struct sockaddr_in servaddr, cliaddr;int listenfd, connfd;pthread_t serv_thread;pthread_attr_t thread_attr;int res;int clilen;shared.count = 0;res = pthread_mutex_init(&shared.work_mutex,NULL);if(res != 0){fprintf(stderr,"mutex initilization failed");exit(1);}res = pthread_attr_init(&thread_attr);if(res != 0){fprintf(stderr,"Attribute creation failed");exit(1);}res = pthread_attr_setdetachstate(&thread_attr,PTHREAD_CREATE_DETACHED);if(res != 0){fprintf(stderr,"Setting detached attribute failed");exit(1);}listenfd = socket(AF_INET,SOCK_STREAM,0);bzero(&servaddr,sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);servaddr.sin_addr.s_addr = htonl(INADDR_ANY);bind(listenfd,(struct sockaddr*)&servaddr,sizeof(servaddr));listen(listenfd,5);for(;;){clilen = sizeof(cliaddr);connfd = accept(listenfd,(struct sockaddr*)&cliaddr,&clilen);//wrongres = pthread_create(&serv_thread,&thread_attr,thread_func,(void*)&connfd);if(res != 0){fprintf(stderr,"create pthread failed\n");exit(1);}}exit(1);}实验九预分配进程服务器代码：//server.c#include<stdio.h>#include<stdlib.h>#include<unistd.h>#include<time.h>#include<sys/types.h>#include<sys/socket.h>#include<netinet/in.h>#include<arpa/inet.h>#include<string.h>#include<signal.h>#include<errno.h>#include<sys/wait.h>#include<pthread.h>#include<semaphore.h>#define MAXSIZE 30#define MAXCHILD 100static pthread_mutex_t work_mutex;static pid_t childpid[MAXCHILD];void child_main(int i, int listenfd){char buf[MAXSIZE];struct tm *ptm;int y,m,d,h,n,s;long ts;int connfd;int clilen;struct sockaddr_in cliaddr;clilen = sizeof(cliaddr);pthread_mutex_lock(&work_mutex); //lockconnfd = accept(listenfd,(struct sockaddr*)&cliaddr,&clilen);pthread_mutex_unlock(&work_mutex); //unlockprintf("Now, it is the %d child to supply service for the client\n",i);ts = time(NULL);sprintf(buf,"%.24s\r\n",ctime(&ts));write(connfd,buf,MAXSIZE);close(connfd);}void sig_int(int signo){printf("\ndestroy the mutex\n");int i;for(i = 0; i < MAXCHILD; i++)kill(childpid[i],SIGTERM);while(wait(NULL) > 0);if(errno != ECHILD)fprintf(stderr,"wait error");pthread_mutex_destroy(&work_mutex);exit(0);}int main(){struct sockaddr_in servaddr, cliaddr;int listenfd, connfd;int res, i;int clilen;res = pthread_mutex_init(&work_mutex,NULL);if(res != 0){fprintf(stderr,"mutex initialization failed\n");exit(1);}listenfd = socket(AF_INET,SOCK_STREAM,0);bzero(&servaddr,sizeof(servaddr));servaddr.sin_family = AF_INET;servaddr.sin_port = htons(9734);servaddr.sin_addr.s_addr = htonl(INADDR_ANY);bind(listenfd,(struct sockaddr*)&servaddr,sizeof(servaddr));listen(listenfd,5);for(i = 0; i < MAXCHILD; i++){if((childpid[i] = fork()) < 0){fprintf(stderr,"fork failed");exit(1);}else if(childpid[i] == 0)child_main(i, listenfd);}signal(SIGINT,sig_int);for(;;)pause();}。

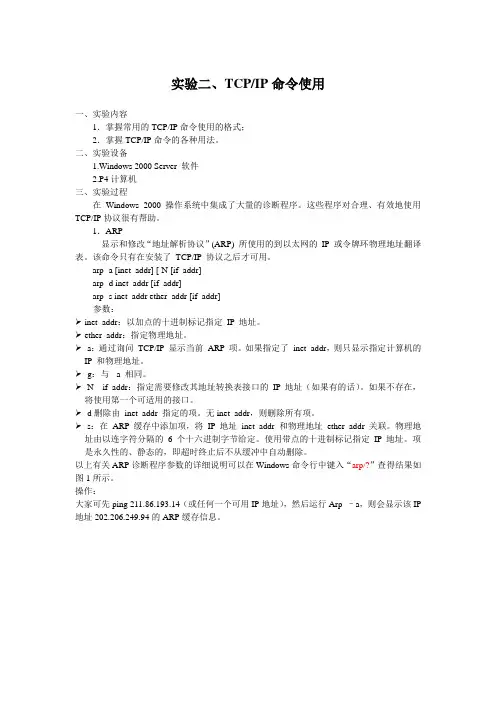

实验二、TCP/IP命令使用一、实验内容1．掌握常用的 TCP/IP命令使用的格式；2．掌握TCP/IP命令的各种用法。

二、实验设备1.Windows 2000 Server 软件2.P4计算机三、实验过程在Windows 2000操作系统中集成了大量的诊断程序。

这些程序对合理、有效地使用TCP/IP协议很有帮助。

1．ARP显示和修改“地址解析协议”(ARP) 所使用的到以太网的IP 或令牌环物理地址翻译表。

该命令只有在安装了TCP/IP 协议之后才可用。

arp -a [inet_addr] [-N [if_addr]arp -d inet_addr [if_addr]arp -s inet_addr ether_addr [if_addr]参数：inet_addr：以加点的十进制标记指定IP 地址。

ether_addr：指定物理地址。

-a：通过询问TCP/IP 显示当前ARP 项。

如果指定了inet_addr，则只显示指定计算机的IP 和物理地址。

-g：与-a 相同。

-N if_addr：指定需要修改其地址转换表接口的IP 地址（如果有的话）。

如果不存在，将使用第一个可适用的接口。

-d删除由inet_addr 指定的项。

无inet_addr，则删除所有项。

-s：在ARP 缓存中添加项，将IP 地址inet_addr 和物理地址ether_addr 关联。

物理地址由以连字符分隔的 6 个十六进制字节给定。

使用带点的十进制标记指定IP 地址。

项是永久性的、静态的，即超时终止后不从缓冲中自动删除。

以上有关ARP诊断程序参数的详细说明可以在Windows命令行中键入“arp/?”查得结果如图1所示。

操作：大家可先ping 211.86.193.14（或任何一个可用IP地址），然后运行Arp –a，则会显示该IP 地址202.206.249.94的ARP缓存信息。

2．hostnamehostname诊断程序逻辑用于显示当前的主机动名。

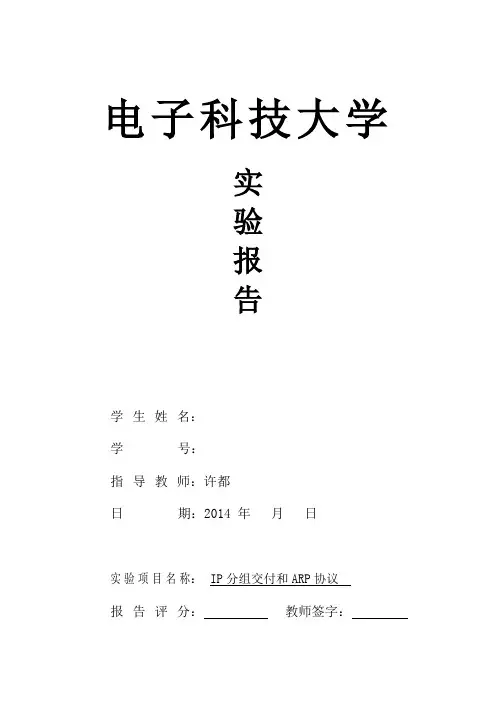

电子科技大学实验报告学生姓名：学号：指导教师：许都日期：2014 年月日实验项目名称：IP分组交付和ARP协议报告评分：教师签字：IP子网中使用一个32比特的掩码来标识一个IP地址的网络/子网部分和主机部分。

将IP地址和掩码进行“位与”运算后可以得到该IP地址所在IP子网的子网地址，结合掩码中0比特个数可以确定该IP子网的IP地址空间范围。

根据IP地址所在IP子网的子网地址及其掩码，可以判断这些IP地址是否属于同一个IP子网。

IP地址空间中定义了一些特殊地址：●网络/子网地址：标识一个IP网络或子网。

●直接广播地址：表示该分组应由特定网络上的所有主机接收和处理。

●受限广播地址：表示该分组应由源所在网络或子网上的所有主机接收理。

●本网络上本主机地址：表示主机自己。

●环回地址：用来测试机器的协议软件。

IP分组被交付到最终目的地有两种不同的交付方式：直接交付和间接交付。

交付时首先通过路由选择技术确定交付方式：如果IP分组的目的与交付者在同一个IP网络上，就直接交付该分组至目的站点；如果IP分组的目的与交付者不在同一个IP网络上，就间接交付该分组至下一个路由器（即下一跳站点）。

在以太网上，IP分组是封装在以太帧中发送的，因此发送时除了要有接收站的IP地址（IP分组中的目的IP地址）外，还需要接收站的MAC地址（以太网帧中的目的MAC地址）。

ARP协议（RFC 826）实现了IP地址（逻辑地址）到MAC地址（物理地址）的动态映射，并将所获得的映射存放在ARP高速缓存表中。

不同的交付方法将导致不同的ARP解析操作，获取不同的目的物理地址。

直接交付时，交付者直接将IP分组交付给该分组的目的站点，因此交付者使用ARP 协议找出IP分组中目的IP地址对应的物理地址。

间接交付时，交付者需要将IP 分组交付给下一跳站点，而不是该IP分组的目的端，因此交付者使用ARP协议找出下一跳站点IP地址对应的物理地址。

IP网络是一个逻辑网络，一个物理网络可以被逻辑划分成若干个IP网络。

tcp ip协议实验报告《TCP/IP协议实验报告》一、实验目的本次实验旨在通过实际操作，加深对TCP/IP协议的理解，掌握其基本原理和工作机制。

二、实验环境1. 操作系统：Windows 102. 软件工具：Wireshark、Putty三、实验内容1. 使用Wireshark监测网络数据包利用Wireshark工具，实时监测网络数据包的传输过程，观察数据包的结构和传输规则，以及TCP/IP协议的工作流程。

2. 使用Putty进行远程连接通过Putty工具，进行远程连接实验，模拟TCP/IP协议在网络通信中的应用场景，了解TCP/IP协议在远程通信中的工作原理。

3. 分析网络数据包结合Wireshark抓包结果和Putty远程连接实验，分析网络数据包的传输过程，探讨TCP/IP协议的数据传输机制，包括数据封装、传输流程和错误处理等方面的内容。

四、实验结果1. 通过Wireshark监测数据包，了解了TCP/IP协议的数据包格式和传输规则，包括TCP头部、IP头部等内容。

2. 利用Putty进行远程连接，实际体验了TCP/IP协议在远程通信中的应用，加深了对TCP/IP协议工作原理的理解。

3. 分析网络数据包，深入探讨了TCP/IP协议的数据传输机制，包括数据封装、传输流程和错误处理等方面的内容。

五、实验总结通过本次实验，我们对TCP/IP协议有了更深入的了解，掌握了其基本原理和工作机制，加强了对网络通信协议的理解和应用能力。

同时，通过实际操作，我们也发现了一些问题和不足之处，为今后的学习和实践提供了一定的参考和指导。

六、参考文献1. 《TCP/IP协议详解》2. 《计算机网络》通过本次实验，我们对TCP/IP协议有了更深入的了解，掌握了其基本原理和工作机制，加强了对网络通信协议的理解和应用能力。

同时，通过实际操作，我们也发现了一些问题和不足之处，为今后的学习和实践提供了一定的参考和指导。

希望通过不断的实践和学习，能够进一步提高对TCP/IP协议的理解和运用能力，为今后的网络通信工作打下坚实的基础。

TCP/IP配置与网络实用程序实验一、实验目的：1、掌握Windows/Linux操作系统中网络协议的具体配置。

2、掌握Windows/Linux操作系统中常用的网络命令。

二、实验内容：1、Windows/Linux操作系统中协议的配置2、掌握Windows/Linux操作系统中常用的网络命令3、综合使用常用网络命令检测网络可能的故障三、实验步骤：(一)Windows操作系统中网络协议的具体配置1、鼠标右键点击桌面上的“网上邻居”，选择“属性”。

2、选择“本地连接”，鼠标右键点击，然后选择“属性菜单”。

3、此时，可以安装、卸载各种协议并查看及其属性。

4、选择”Internet协议(TCP/IP)”，然后点击“属性”菜单。

5、根据网络具体情况进行配置，如果网络使用DHCP服务的话，则选择“自动获得IP地址与自动获得DNS服务器地址”，否则，手工配置IP地址，子网掩码、网关或者DNS服务器地址。

6、点击“高级”选择然后分别选择“IP设置、DNS、WINS、选项等”进行其他配置。

7、协议配置好之后，可在命令行中使用ipconfig命令查看配置情况，该命令尤其在采用DHCP分配地址的时候十分有用。

点击”开始 运行”，输入“cmd”然后回车，进入命令行。

c:\>ipconfig 命令显示每个已经配置且处于活动状态的网络接口的IP地址、子网掩码和默认网关。

c:\>ipconfig/all 除了上述信息外，还能显示DNS和WINS服务器信息，网卡的MAC地址，如果是DHCP获得IP配置，还可显示IP地址及租用地址的预计失效日期。

c:\>ipconfig /release 。

在采用DHCP自动配置的情况下，该命令将所租用的IP 地址返还给DHCP服务器。

C:\>ipconfig/renew 表示本地计算机设法与DHCP服务器取得联系，且重新租用一个IP地址。

C:\>ipconfig/flushdns 清除本机DNS解析器缓存中的内容。

实验二TCP_IP实用程序的使用实验报告资料《TCP/IP实用程序的使用》实验报告计科12112171105景元合2015.5.19TCP/IP实用程序的使用一、实验目的1.使用Ping实用程序来测试计算机上的TCP/IP配置及测试本计算机与计算机的连接性能，确保可以在网络上通信；2.使用Hostname实用程序来标识计算机的名称；3.使用Ipconfig实用程序来验证计算机上的TCP/IP配置选项，包括MAC地址、IP地址、子网掩码和缺省网关等多项配置信息；4.考察操作系统为Windows2000的计算机的TCP/IP配置。

二、实验设备及仪器联网计算机一台三、TCP/IP实用程序原理TCP/IP协议组包括许多实用程序，它们允许用户访问网络上的信息。

Microsoft的TCP/IP协议组提供了基本的TCP/IP实用程序，允许运行windows2000的计算机访问网络上广泛的信息。

Windows2000包括三种类型的基于TCP/IP的实用程序：诊断工具、连接工具和基于服务器的软件。

诊断实用程序包括Arp，Hostname，Ipcogfig，Ping，Tracfert等。

1. 诊断实用程序：诊断实用程序允许用户检测和解决网络中的问题。

一些通用的诊断实用程序包括：Arp：该实用程序显示和修改地址解析协议（ARP）缓存。

Hostname：该实用程序显示计算机的名称。

Ipconfig：该实用程序显示和更新当前TCP/IP配置，包括IP地址。

Ping：该实用程序验证配置、测试两台计算机之间的IP连接。

Ping从源计算机上发送ICMP 请求，目的计算机用一个ICMP回答作为回应。

Tracert：该实用程序跟踪数据包到达目的地的路径。

2. 通用实用程序示例：Hostname、Ipconfig和Ping是三个通用的TCP/IP实用程序。

因为经常使用它们，因此应掌握它们的使用。

Hostname：使用该实用程序的语法为hostname。

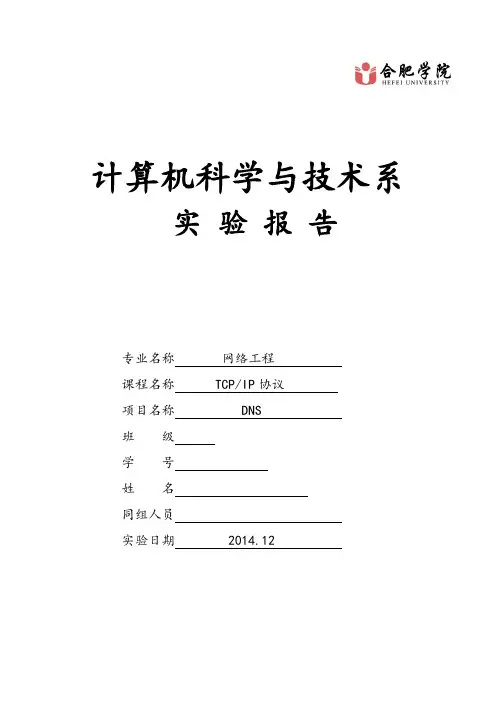

计算机科学与技术系实验报告专业名称网络工程课程名称 TCP/IP协议项目名称 DNS班级学号姓名同组人员实验日期 2014.12一、实验目的与要求：1.实验目的(1)掌握DNS的报文格式(2)掌握DNS的工作原理(3)掌握DNS域名空间的分类(4) 理解DNS高速缓存的作用2.实验环境拓扑结构源主机： F的IP地址：172.16.0.26 目的主机：A的IP地址：172.16.0.21 B的IP地址：172.16.0.22 C的IP地址：172.16.0.23 D的IP地址：172.16.0.24 E的IP地址：172.16.0.25 默认网关和DNS：172.16.0.254二、实验内容1.实验原理(1)DNS报文格式标识标志问题数资源记录数授权资源记录数额外资源记录数查询问题回答（资源记录数可变）授权（资源记录数可变）额外信息（资源记录数可变）(2)Internet域名空间的分类在Internet中，域名空间划分为三个部分：类属域、国家域和反向域。

1)类属域：按照主机的类属行为定义注册的主机。

类属域的顶级符号包括com、edu、gov、int、mil、net、org等。

2)国家域：按照国家定义注册的主机。

国家域的顶级符号包括cn、us、zw等。

3)反向域：把一个地址映射为名字。

(3)DNS高速缓存当服务器向另一个服务器请求映射并收到它的响应时，它会在把结果发送给客户之前，把这个信息存储在它的DNS高速缓存中。

若同一客户或另一个客户请求同样的映射，它就检查高速缓存并解析这个问题。

高速缓存减少了查询时间，提高了效率。

2.实验流程概述1)在机房调试好需做的拓扑结构2）根据拓扑结构，配置小组成员各自电脑的IP地址，子网掩码和网管3）根据课件中的具体实验要求和实验步骤进行操作3.实验具体步骤与实验结果本实验将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组。

现仅以主机A和B为例，说明实验步骤。
