狄耐克ABA产品使用手册V

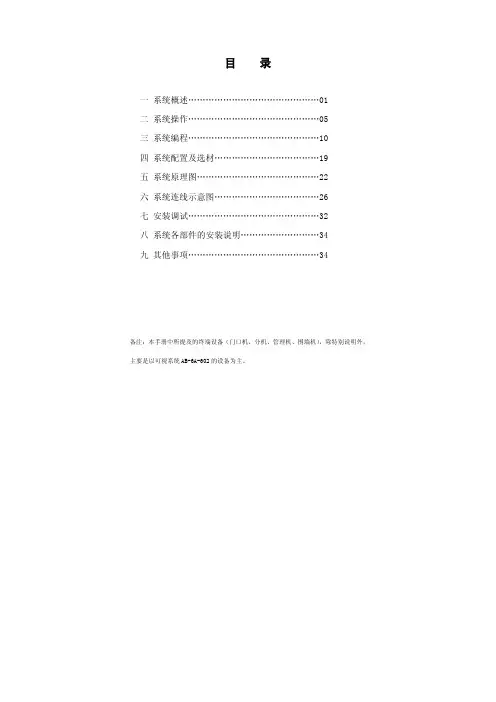

目录一 系统概述 (01)二 系统操作 (05)三 系统编程 (10)四 系统配置及选材 (19)五 系统原理图 (22)六 系统连线示意图 (26)七 安装调试 (32)八 系统各部件的安装说明 (34)九 其他事项 (34)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-602的设备为主。

第 页1 一、系统概述AB-6A-602楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-601楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-602系统相同。

两种系统主要适用于多层、小高层、高层楼型及别墅区的联网对讲与联网多防区报警。

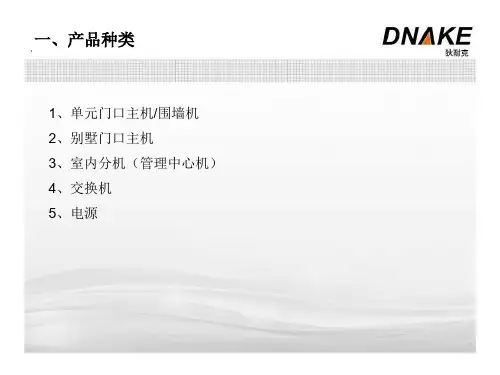

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。

（见下表） 产品名称 产品型号 主要功能特点门口主机 AB-6A-602D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD 摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；32组密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。

室内分机 AB-6A-602M4寸CRT 显象管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；四防区或六防区报警功能（带密码小键盘）。

具有信息接收功能（可选）。

可接二次确认门口机。

信号隔离器 AB-6A-602VA抗干扰性强，户户故障隔离，带视频分配。

适用于每层2、4户。

第页2长×宽×厚(mm)外形尺寸：316*136*56开孔尺寸：280*114*34第页3第 页4◇ 可视室内分机长×宽×厚(mm)外形尺寸：220*205*65（AB-6A-602M） 235*188*50（AB-6A-602MQ）、◇ 二次门口机AB-6A-602SD长×宽×厚(mm) 外形尺寸：146×120×30◇ 信号隔离器（AB-6A-602VA）长×宽×厚(mm)外形尺寸：85×85×37第 页5 ◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心机（AB-6A-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（602D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

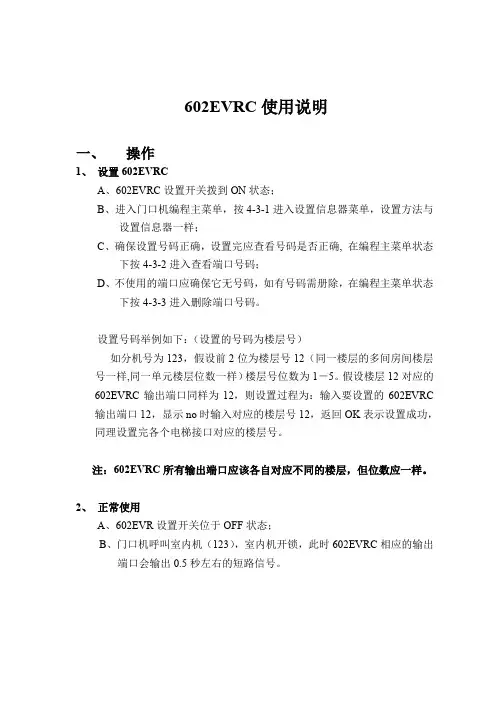

602EVRC使用说明
一、操作
1、设置602EVRC
A、602EVRC设置开关拨到ON状态；
B、进入门口机编程主菜单，按4-3-1进入设置信息器菜单，设置方法与
设置信息器一样；
C、确保设置号码正确，设置完应查看号码是否正确, 在编程主菜单状态
下按4-3-2进入查看端口号码；
D、不使用的端口应确保它无号码，如有号码需册除，在编程主菜单状态
下按4-3-3进入删除端口号码。

设置号码举例如下：（设置的号码为楼层号）
如分机号为123，假设前2位为楼层号12（同一楼层的多间房间楼层号一样,同一单元楼层位数一样）楼层号位数为1－5。

假设楼层12对应的602EVRC输出端口同样为12，则设置过程为：输入要设置的602EVRC 输出端口12，显示no时输入对应的楼层号12，返回OK表示设置成功，同理设置完各个电梯接口对应的楼层号。

注：602EVRC所有输出端口应该各自对应不同的楼层，但位数应一样。

2、正常使用
A、602EVR设置开关位于OFF状态；
B、门口机呼叫室内机（123），室内机开锁，此时602EVRC相应的输出
端口会输出0.5秒左右的短路信号。

二、系统连线框图
三、系统连线示意图。

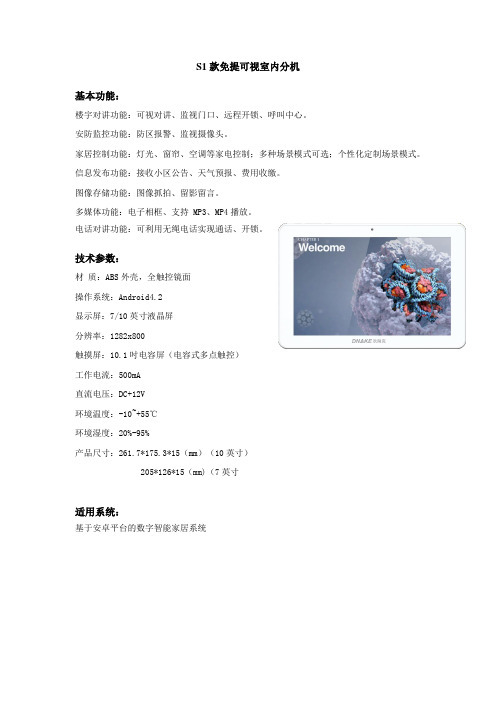

S1款免提可视室内分机基本功能：楼宇对讲功能：可视对讲、监视门口、远程开锁、呼叫中心。

安防监控功能：防区报警、监视摄像头。

家居控制功能：灯光、窗帘、空调等家电控制；多种场景模式可选；个性化定制场景模式。

信息发布功能：接收小区公告、天气预报、费用收缴。

图像存储功能：图像抓拍、留影留言。

多媒体功能：电子相框、支持 MP3、MP4播放。

电话对讲功能：可利用无绳电话实现通话、开锁。

技术参数：材质：ABS外壳，全触控镜面操作系统：Android4.2显示屏：7/10英寸液晶屏分辨率：1282x800触摸屏：10.1吋电容屏（电容式多点触控）工作电流：500mA直流电压：DC+12V环境温度：-10~+55℃环境湿度：20%-95%产品尺寸：261.7*175.3*15（mm）（10英寸）205*126*15（mm)（7英寸适用系统：基于安卓平台的数字智能家居系统基本功能：楼宇对讲功能：可视对讲、监视门口、远程开锁、呼叫中心。

安防监控功能：防区报警、监视摄像头。

家居控制功能：灯光、窗帘、空调等家电控制；多种场景模式可选；个性化定制场景模式。

信息发布功能：接收小区公告、天气预报、费用收缴。

图像存储功能：图像抓拍、留影留言。

多媒体功能：电子相框、支持 MP3、MP4播放。

电话对讲功能：可利用无绳电话实现通话、开锁。

技术参数：材质：ABS外壳，铝拉丝/亚克力边框显示屏：10.2英寸彩色TFT液晶屏分辨率：800*480和铉铃声：4首和弦铃声（600系统/700系统）操作方式：触摸式（600系统/700系统）按键式（602系统）防区：8防区工作电压：DC12V（600系统/700系统）DC18V 由楼层交换机供电（602系统）工作温度： -10~+55℃相对湿度：20~93%成品尺寸：280*214*28.5mm安装方式：明装于墙上适用系统：基于SIP协议数字智能家居系统AB-6A-602智能型楼宇可视对讲系统基本功能：楼宇对讲功能：可视对讲、监视门口、远程开锁、呼叫中心。

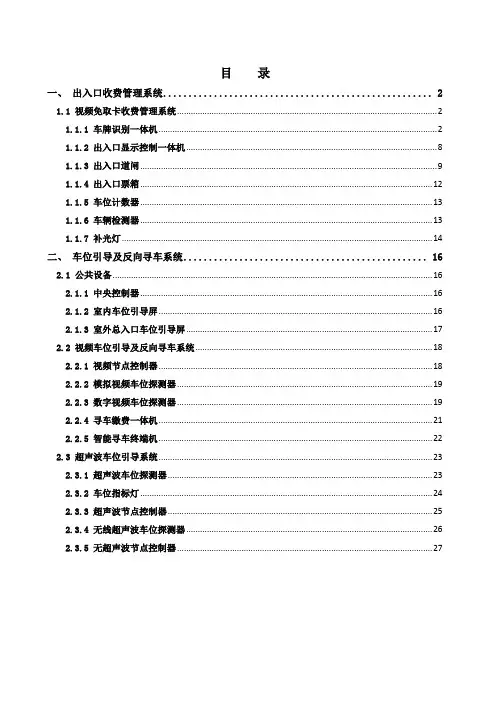

目录一、出入口收费管理系统 (2)1.1 视频免取卡收费管理系统 (2)1.1.1 车牌识别一体机 (2)1.1.2 出入口显示控制一体机 (8)1.1.3 出入口道闸 (9)1.1.4 出入口票箱 (12)1.1.5 车位计数器 (13)1.1.6 车辆检测器 (13)1.1.7 补光灯 (14)二、车位引导及反向寻车系统 (16)2.1 公共设备 (16)2.1.1 中央控制器 (16)2.1.2 室内车位引导屏 (16)2.1.3 室外总入口车位引导屏 (17)2.2 视频车位引导及反向寻车系统 (18)2.2.1 视频节点控制器 (18)2.2.2 模拟视频车位探测器 (19)2.2.3 数字视频车位探测器 (19)2.2.4 寻车缴费一体机 (21)2.2.5 智能寻车终端机 (22)2.3 超声波车位引导系统 (23)2.3.1 超声波车位探测器 (23)2.3.2 车位指标灯 (24)2.3.3 超声波节点控制器 (25)2.3.4 无线超声波车位探测器 (26)2.3.5 无超声波节点控制器 (27)一、出入口收费管理系统1.1视频免取卡收费管理系统1.1.1车牌识别一体机1.1.2出入口显示控制一体机1.1.3出入口道闸1000x350x295mm1.1.4出入口票箱1.1.5车位计数器1.1.6车辆检测器1.1.7补光灯二、车位引导及反向寻车系统2.1公共设备2.1.1中央控制器2.1.2室内车位引导屏2.1.3室外总入口车位引导屏2.2视频车位引导及反向寻车系统2.2.1视频节点控制器2.2.2模拟视频车位探测器2.2.3数字视频车位探测器2.2.4寻车缴费一体机2.2.5智能寻车终端机2.3超声波车位引导系统2.3.1超声波车位探测器2.3.2车位指标灯2.3.3超声波节点控制器2.3.4无线超声波车位探测器2.3.5无超声波节点控制器。

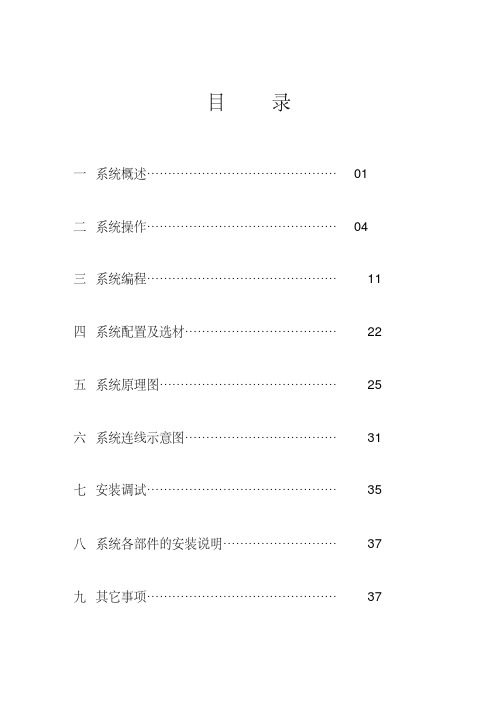

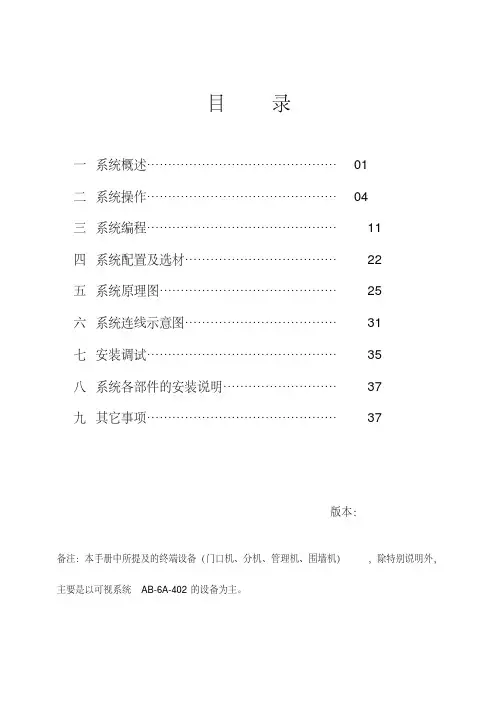

目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。

一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。

两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。

（见下表）产品名称产品型号主要功能特点门口主机AB-402D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。

室内分机AB-402M 4寸CRT显像管/4寸、5寸、寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。

楼层交换机AB-402A/B 抗干扰性强，户户故障隔离，带视频分配。

适用于每层2、4、6、8户。

402A为非免提交换机。

402B为免提交换机。

楼层交换机AB-401A/B非可视交换机。

其它与AB-402A/B相同。

主机电源UPS-DP门口主机电源，带后备电池，DC12V输出。

交换机电源UPS-P可供电8台AB-402A/B，室内分机由402A提供电源；DC18V输出，配有备用电池。

管理中心AB-602C 可呼叫小区内任一用户分机，并进行双向对讲；自动识别门口主机、用户分机呼叫，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提示；按FIFO原则自动记录最新32组报警信息；管理9999个单元门口机，连接99个管理中心。

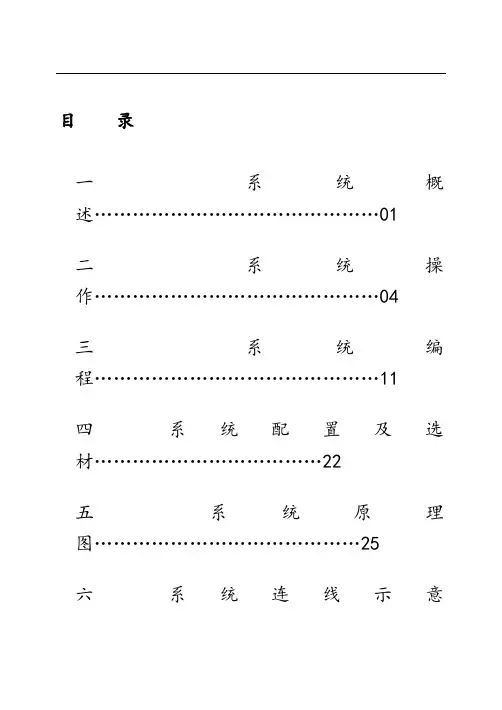

目录一系统概述 (01)二系统操作 (04)三系统编程 (11)四系统配置及选材 (22)五系统原理图 (25)六系统连线示意图 (31)七安装调试 (35)八系统各部件的安装说明 (37)九其它事项 (37)版本：备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。

一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。

两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、楼层交换机、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网交换机等设备构成。

（见下表）◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇楼层交换机（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：126*150*40◇主机电源/交换机电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm)外形尺寸：190×180×73◇管理中心（AB-602C）长×宽×厚(mm)外形尺寸：430×260×55 mm二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

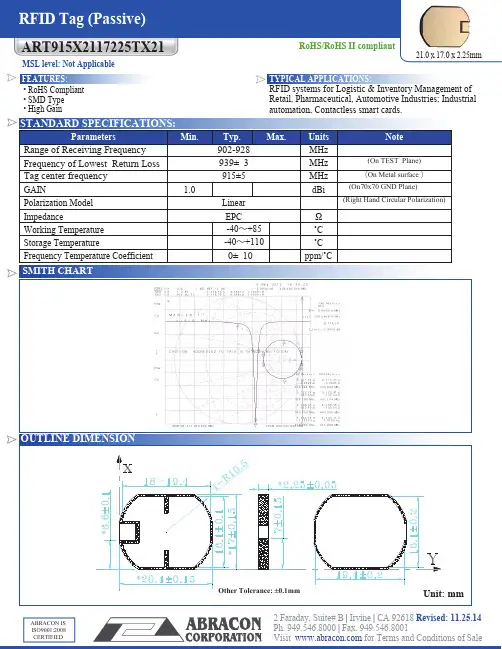

MSL level: Not ApplicableRFID systems for Logistic & Inventory Management of Retail, Pharmaceutical, Automotive Industries; Industrial automation, Contactless smart cards.• RoHS Compliant • SMD Type • High GainRange of Receiving Frequency 902-928 MHzFrequency of Lowest Return Loss 939±3MHz (On TEST Plane) Tag center frequency915±5 MHzOn Metal surfaceG AIN1.0dBi(On70x70 G ND Plane) Polari z ation Model Linear(Right H and Circular Polari za tion) Im ped anceEPCΩWorking Tem pe rature -40 +85 ˚CStorage Tem pe rature-40 +110˚CFrequency Tem pe rature Coefficient0±10pp m/˚C～Tray Outer BoxCAUTION:(1) Do not apply excess mechanical stress to the component body or termination s. Do not attempt to re-form or bend the compone nts as this will cause damage to the component.(2) Do not expose the component to open flame.(3) This specification applies to the functionality of the component as a single un i t. Please insure the component is thoroughly evaluated in the application circuit.NOTE:1) The p arts are manufactured in accordance with this s p ecification. If other conditions and s p ecifications which are required for this s p ecifica-tion, p lease contact ABRACON for more information.2) ABRACON will su pp ly the p arts in accordance with this s p ecification unless we receive a written request to modify p rior to an order p lacement.3) In no case shall ABRACON be liable for any p roduct failure from in a pp ro p riate handling or o p eration of the item beyond the sco p e of this s p ecifica-tion.4) When changing your p roduction p rocess, p lease notify ABRACON immediately.5) ABRACON Cor p oration’s p roducts are COTS – Commercial-Off-The-Shelf p roducts; suitable for Commercial, Industrial and, where designated, Automotive A pp lications. ABRACON’s p roducts are not s p ecifically designed for Military, Aviation, Aeros p ace, Life-de p endant Medicala pp lications or any a pp lication requiring high reliability where com p onent failure could result in loss of life and/or p ro p erty. For a pp lications requiring high reliability and/or p resenting an extreme o p erating environment, written consent and author iz ation from ABRACON Cor p oration is required. Please contact ABRACON Cor p oration for more information.6) All s p ecifications and Marking will be subject to change without notice.。
