(完整版)2017年广州中考数学复习-尺规作图知识点与练习

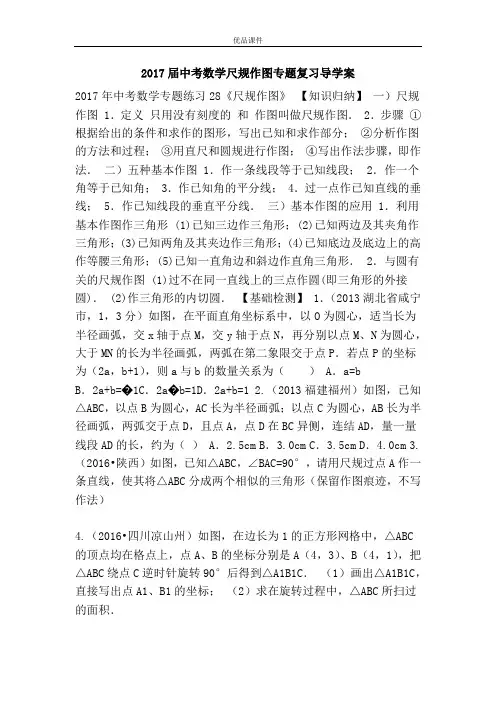

2017届中考数学尺规作图专题复习导学案2017年中考数学专题练习28《尺规作图》【知识归纳】一）尺规作图 1．定义只用没有刻度的和作图叫做尺规作图． 2．步骤①根据给出的条件和求作的图形，写出已知和求作部分；②分析作图的方法和过程；③用直尺和圆规进行作图；④写出作法步骤，即作法．二）五种基本作图 1．作一条线段等于已知线段； 2．作一个角等于已知角； 3．作已知角的平分线； 4．过一点作已知直线的垂线； 5．作已知线段的垂直平分线．三）基本作图的应用 1．利用基本作图作三角形 (1)已知三边作三角形；(2)已知两边及其夹角作三角形；(3)已知两角及其夹边作三角形；(4)已知底边及底边上的高作等腰三角形；(5)已知一直角边和斜边作直角三角形． 2．与圆有关的尺规作图 (1)过不在同一直线上的三点作圆(即三角形的外接圆)． (2)作三角形的内切圆．【基础检测】 1．（2013湖北省咸宁市，1，3分）如图，在平面直角坐标系中，以O为圆心，适当长为半径画弧，交x轴于点M，交y轴于点N，再分别以点M、N为圆心，大于MN的长为半径画弧，两弧在第二象限交于点P．若点P的坐标为（2a，b+1），则a与b的数量关系为（） A．a=bB．2a+b=�1C．2a�b=1D．2a+b=1 2.（2013福建福州）如图，已知△ABC，以点B为圆心，AC长为半径画弧；以点C为圆心，AB长为半径画弧，两弧交于点D，且点A，点D在BC异侧，连结AD，量一量线段AD的长，约为（） A．2.5cm B．3.0cm C．3.5cm D．4.0cm 3. （2016•陕西）如图，已知△ABC，∠BAC=90°，请用尺规过点A作一条直线，使其将△ABC分成两个相似的三角形（保留作图痕迹，不写作法）4.（2016•四川凉山州）如图，在边长为1的正方形网格中，△ABC的顶点均在格点上，点A、B的坐标分别是A（4，3）、B（4，1），把△ABC绕点C逆时针旋转90°后得到△A1B1C．（1）画出△A1B1C，直接写出点A1、B1的坐标；（2）求在旋转过程中，△ABC所扫过的面积．5．(2016安徽)如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD的两条边AB与BC，且四边形ABCD是一个轴对称图形，其对称轴为直线AC．（1）试在图中标出点D，并画出该四边形的另两条边；（2）将四边形ABCD向下平移5个单位，画出平移后得到的四边形A′B′C′D′．6．（2016.山东青岛）已知：线段a及∠ACB．求作：⊙O，使⊙O在∠ACB的内部，CO=a，且⊙O与∠ACB的两边分别相切．7．（2016•江苏无锡）如图，OA=2，以点A为圆心，1为半径画⊙A与OA的延长线交于点C，过点A画OA的垂线，垂线与⊙A的一个交点为B，连接BC （1）线段BC的长等于；（2）请在图中按下列要求逐一操作，并回答问题：①以点为圆心，以线段的长为半径画弧，与射线BA交于点D，使线段OD的长等于②连OD，在OD上画出点P，使OP得长等于，请写出画法，并说明理由．【达标检测】一、选择题 1．（2016•山东德州）如图，在△ABC中，∠B=55°，∠C=30°，分别以点A和点C为圆心，大于AC的长为半径画弧，两弧相交于点M，N，作直线MN，交BC于点D，连接AD，则∠BAD的度数为（） A．65° B．60° C．55° D．45° 2.(2016河北）如图，已知钝角△ABC，依下列步骤尺规作图，并保留作图痕迹. 步骤1：以C为圆心，CA为半径画弧○1；步骤2：以B为圆心，BA为半径画弧○2，将弧○1于点D；步骤3：连接AD，交BC延长线于点H. 下列叙述正确的是（）第10题图 A．BH垂直分分线段AD B．AC 平分∠BAD C．S△ABC=BC•AH D．AB=AD 二、填空题 3. （2016•吉林•3分）如图，已知线段AB，分别以点A和点B为圆心，大于 AB的长为半径作弧，两弧相交于C、D两点，作直线CD交AB于点E，在直线CD上任取一点F，连接FA，FB．若FA=5，则FB= ． 4.（2013四川遂宁，10，4分）如图，在△ABC中，∠C=90°，∠B=30°，以A为圆心，任意长为半径画弧分别交AB、AC于点M和N，再分别以M、N为圆心，大于MN的长为半径画弧，两弧交于点P，连结AP并延长交BC于点D，则下列说法中正确的是。

专题13尺规作图知识回顾1.尺规作图是指用没有刻度的直尺和圆规作图．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．2.基本要求它使用的直尺和圆规带有想像性质，跟现实中的并非完全相同．①直尺必须没有刻度，无限长，且只能使用直尺的固定一侧．只可以用它来将两个点连在一起，不可以在上画刻度．②圆规可以开至无限宽，但上面亦不能有刻度．它只可以拉开成你之前构造过的长度3.基本作图有：（1）作一条线段等于已知线段．（2）作一个角等于已知角．（3）作已知线段的垂直平分线．具体步骤：①以线段两个端点为圆心，大于线段长度的一半为半径画圆弧，两圆弧在线段的两侧别分交于M、N。

如图①②连接MN，过MN的直线即为线段的垂直平分线。

如图②（4）作已知角的角平分线．具体步骤：①以角的顶点O为圆心，一定长度为半径画圆弧，圆弧与角的两边分别交于两点M、N。

如图①。

②分别以点M与点N为圆心，大于MN长度的一半为半径画圆弧，两圆弧交于点P。

如图②。

即为角的平分线。

③连接OP，OP4.复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作。

5.设计作图：应用与设计作图主要把简单作图放入实际问题中．首先要理解题意，弄清问题中对所作图形的要求，结合对应几何图形的性质和基本作图的方法作图。

专题练习1．尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．【分析】先在直线l上取点A，过A点作AD⊥l，再在直线l上截取AB＝m，然后以B点为圆心，n为半径画弧交AD于C，则△ABC满足条件．【解答】解：如图，△ABC为所作．2．如图，在△ABC中，AB＝AC，BD是△ABC的角平分线．（1）作∠ACB的角平分线，交AB于点E（尺规作图，不写作法，保留作图痕迹）；（2）求证：AD＝AE．【分析】（1）按照角平分线的作图步骤作图即可．（2）证明△ACE≌△ABD，即可得出AD＝AE．【解答】（1）解：如图所示．（2）证明：∵AB＝AC，∴∠ABC＝∠ACB，∵BD是∠ABC的角平分线，CE是∠ABC的角平分线，∴∠ABD＝∠ACE，∵AB＝AC，∠A＝∠A，∴△ACE≌△ABD（ASA），∴AD＝AE．3．如图，已知线段AC和线段a．（1）用直尺和圆规按下列要求作图．（请保留作图痕迹，并标明相应的字母，不写作法）①作线段AC的垂直平分线l，交线段AC于点O；②以线段AC为对角线，作矩形ABCD，使得AB＝a，并且点B在线段AC的上方．（2）当AC＝4，a＝21ABCD的面积．【分析】（1）①按照线段垂直平分线的作图步骤作图即可．②以点O为圆心，OA的长为半径画弧，再以点A为圆心，线段a的长为半径画弧，两弧在线段AC上方交于点B，同理，以点O为圆心，OC的长为半径画弧，再以点C为圆心，线段a的长为半径画弧，两弧在线段AC下方交于点D，连接AD，CD，AB，BC，即可得矩形ABCD．（2）利用勾股定理求出BC，再利用矩形的面积公式求解即可．【解答】解：（1）①如图，直线l即为所求．②如图，矩形ABCD即为所求．（2）∵四边形ABCD为矩形，∴∠ABC＝90°，∵a＝2，∴AB＝CD＝2，∴BC＝AD＝＝＝，∴矩形ABCD的面积为AB•BC＝2×＝．4．如图，四边形ABCD中，AB∥DC，AB＝BC，AD⊥DC于点D．（1）用尺规作∠ABC的角平分线，交CD于点E；（不写作法，保留作图痕迹）（2）连接AE．求证：四边形ABCE是菱形．【分析】（1）根据角平分线的作图步骤作图即可．（2）由角平分线的定义和平行四边形的判定定理，可得四边形ABCE为平行四边形，再结合AB＝BC，可证得四边形ABCE为菱形．【解答】（1）解：如图所示．（2）证明：∵BE是∠ABC的角平分线，∴∠ABE＝∠CBE，∵AB∥CD，∴∠ABE＝∠BEC，∴∠CBE＝∠BEC，∴BC＝EC，∵AB＝BC，∴AB＝EC，∴四边形ABCE为平行四边形，∵AB＝BC，∴四边形ABCE为菱形．5．如图，在4×4的方格纸中，点A，B在格点上．请按要求画出格点线段（线段的端点在格点上），并写出结论．（1）在图1中画一条线段垂直AB．（2）在图2中画一条线段平分AB．【分析】（1）利用数形结合的思想作出图形即可；（2【解答】解：（1）如图1中，线段EF即为所求（答案不唯一）；（2）如图2中，线段EF即为所求（答案不唯一）．6．“水城河畔，樱花绽放，凉都宫中，书画成风”的风景，引来市民和游客争相“打卡”留念．已知水城河与南环路之间的某路段平行宽度为200米，为避免交通拥堵，请在水城河与南环路之间设计一条停车带，使得每个停车位到水城河与到凉都宫点F的距离相等．（1）利用尺规作出凉都宫到水城河的距离（保留作图痕迹，不写作法）；（2）在图中格点处标出三个符合条件的停车位P1，P2，P3；（3）建立平面直角坐标系，设M（0，2），N（2，0），停车位P（x，y），请写出y与x之间的关系式，在图中画出停车带，并判断点P（4，﹣4）是否在停车带上．【分析】（1）利用过直线外一点作垂线的方法作图即可；（2）根据停车位到水城河与到凉都宫点F的距离相等，可得点P1，P2，P3；（3）根据停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，得1﹣y＝，从而解决问题．【解答】解：（1）如图，线段FA的长即为所求；（2）如图，点P1，P2，P3即为所求；（3）∵停车位P（x，y）到点F（0，﹣1）和直线y＝1的距离相等，∴1﹣y＝，化简得y＝﹣，当x＝4时，y＝﹣4，∴点P（4，﹣4）在停车带上．7．图①、图②、图③均是5×5的正方形网格，每个小正方形的边长均为1，其顶点称为格点，△ABC 的顶点均在格点上．只用无刻度的直尺，在给定的网格中，按下列要求作图，保留作图痕迹．（1）网格中△ABC的形状是；（2）在图①中确定一点D，连结DB、DC，使△DBC与△ABC全等；（3）在图②中△ABC的边BC上确定一点E，连结AE，使△ABE∽△CBA；（4）在图③中△ABC的边AB上确定一点P，在边BC上确定一点Q，连结PQ，使△PBQ∽△ABC，且相似比为1：2．【分析】（1）利用勾股定理的逆定理证明即可；（2（3）根据相似三角形的判定作出图形即可；（4）作出AB，BC的中点P，Q即可．【解答】解：（1）∵AC＝＝，AB＝＝2，BC＝5，∴AC2+AB2＝BC2，∴∠BAC＝90°，∴△ABC是直角三角形；故答案为：直角三角形；（2）如图①中，点D，点D′，点D″即为所求；（3）如图②中，点E即为所求；（4）如图③，点P，点Q即为所求．8．如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．【分析】（1）过点A作AD⊥AO即可；（2）连接OB，OC．证明∠＝75°，利用三角形内角和定理求出∠CAB，推出∠BOC＝120°，求出CH可得结论．【解答】解：（1）如图，切线AD即为所求；（2）过点O作OH⊥BC于H，连接OB，OC．∵AD是切线，∴OA⊥AD，∴∠OAD ＝90°，∵∠DAB ＝75°，∴∠OAB ＝15°，∵OA ＝OB ，∴∠OAB ＝∠OBA ＝15°，∴∠BOA ＝150°，∴∠BCA ＝∠AOB ＝75°，∵∠ABC ＝45°，∴∠BAC ＝180°﹣45°﹣75°＝60°，∴∠BOC ＝2∠BAC ＝120°，∵OB ＝OC ＝2，∴∠BCO ＝∠CBO ＝30°，∵OH ⊥BC ，∴CH ＝BH ＝OC •cos30°＝，∴BC ＝2．9．如图，在△ABC 中，AD 是△ABC 的角平分线，分别以点A ，D 为圆心，大于21AD 的长为半径作弧，两弧交于点M ，N ，作直线MN AB ，AD ，AC 于点E ，O ，F ，连接DE ，DF ．（1）由作图可知，直线MN 是线段AD 的．（2）求证：四边形AEDF 是菱形．【分析】（1）根据作法得到MN 是线段AD 的垂直平分线；（2）根据垂直平分线的性质则AF ＝DF ，AE ＝DE ，进而得出DF ∥AB ，同理DE ∥AF ，于是可判断四边形AEDF 是平行四边形，加上FA ＝FD ，则可判断四边形AEDF 为菱形．【解答】（1）解：根据作法可知：MN 是线段AD 的垂直平分线；故答案为：垂直平分线；（2）证明：∵MN 是AD 的垂直平分线，∴AF＝DF，AE＝DE，∴∠FAD＝∠FDA，∵AD平分∠BAC，∴∠BAD＝∠CAD，∴∠FDA＝∠BAD，∴DF∥AB，同理DE∥AF，∴四边形AEDF是平行四边形，∵FA＝FD，∴四边形AEDF为菱形．10．如图，已知Rt△ABC中，∠ACB＝90°，AB＝8，BC＝5．（1）作BC的垂直平分线，分别交AB、BC于点D、H；（2）在（1）的条件下，连接CD，求△BCD的周长．【分析】（1）利用基本作图，作BC的垂直平分线即可；（2）根据线段垂直平分线的性质得到DC＝DB，则利用等角的余角相等得到∠A＝∠DCA，则DC＝DA，然后利用等线段代换得到△BCD的周长＝AB+BC．【解答】解：（1）如图，DH为所作；（2）∵DH垂直平分BC，∴DC＝DB，∴∠B＝∠DCB，∵∠B+∠A＝90°，∠DCB+∠DCA＝90°，∴∠A＝∠DCA，∴DC＝DA，∴△BCD的周长＝DC+DB+BC＝DA+DB+BC＝AB+BC＝8+5＝13．11．已知：△ABC．（1）尺规作图：用直尺和圆规作出△ABC内切圆的圆心O．（只保留作图痕迹，不写作法和证明）（2）如果△ABC的周长为14cm，内切圆的半径为1.3cm，求△ABC的面积．【分析】（1）作∠ABC，∠ACB的角平分线交于点O，点O即为所求；（2）△ABC的面积＝（a+b+c）•r计算即可．【解答】解：（1）如图，点O即为所求；（2）由题意，△ABC的面积＝×14×1.3＝9.1（cm2）．12．已知四边形ABCD为矩形，点E是边AD的中点，请仅用无刻度的直尺完成下列作图，不写作法，保留作图痕迹．（1）在图1中作出矩形ABCD的对称轴m，使m∥AB；（2）在图2中作出矩形ABCD的对称轴n，使n∥AD．【分析】（1）如图1中，连接，BD交于点O，作直线OE即可；（2）如图2中，同法作出点O，连接BE交AC于点T，连接DT，延长TD交AB于点R，作直线OR即可．【解答】解：（1）如图1中，直线m即为所求；（2）如图2中，直线n即为所求；13．如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．请按要求作图，不需证明．（1）在图1中，作出与△ABC全等的所有格点三角形，要求所作格点三角形与△ABC有一条公共边，且不与△ABC重叠；（2）在图2中，作出以BC为对角线的所有格点菱形．【分析】（1）根据全等三角形的判定画出图形即可；（2）根据菱形的定义画出图形即可．【解答】解：（1）如图1中，△ABD1，△ABD2，△ACD3，△ACD4，△CBD5即为所求；（2）如图2中，菱形ABDC，菱形BECF即为所求．14．【问题提出】如何用圆规和无刻度的直尺作一条直线或圆弧平分已知扇形的面积？【初步尝试】如图1，已知扇形OAB，请你用圆规和无刻度的直尺过圆心O作一条直线，使扇形的面积被这条直线平分；【问题联想】如图2，已知线段MN，请你用圆规和无刻度的直尺作一个以MN为斜边的等腰直角三角形MNP；【问题再解】如图3，已知扇形OAB，请你用圆规和无刻度的直尺作一条以点O为圆心的圆弧，使扇形的面积被这条圆弧平分．（友情提醒：以上作图均不写作法，但需保留作图痕迹）【分析】【初步尝试】如图1，作∠AOB的角平分线OP即可；【问题联想】如图2，作线段MN的垂直平分线RT，垂足为R，在射线RT上截取RP＝RM，连接MP，NP，三角形MNP即为所求；【问题再解】方法一：构造等腰直角三角形OBE，作BC⊥OE，以O为圆心，OC为半径画弧交OB于点D，交OA于点F，弧DF即为所求．方法二：作OB的中垂线交OB于点C，然后以C为圆心，CB 长为半径画弧交OB中垂线于点D，再以O为圆心，OD长为半径画弧分别交OA、OB于点E、F．则弧EF即为所求．【解答】解：【初步尝试】如图1，直线OP即为所求；【问题联想】如图2，三角形MNP即为所求；【问题再解】如图3中，即为所求．15．如图，在6×6的方格纸中，点A，B，C均在格点上，试按要求画出相应格点图形．（1）如图1，作一条线段，使它是AB向右平移一格后的图形；（2）如图2，作一个轴对称图形，使AB和AC是它的两条边；（3）如图3，作一个与△ABC相似的三角形，相似比不等于1．【分析】（1）把点B、A向右作平移1个单位得到CD；（2）作A点关于BC的对称点D即可；（3）延长CB到D使CD＝2CB，延长CA到E点使CE＝2CA，则△EDC满足条件．【解答】解：（1）如图1，CD为所作；（2）如图2，（3）如图3，△EDC为所作．。

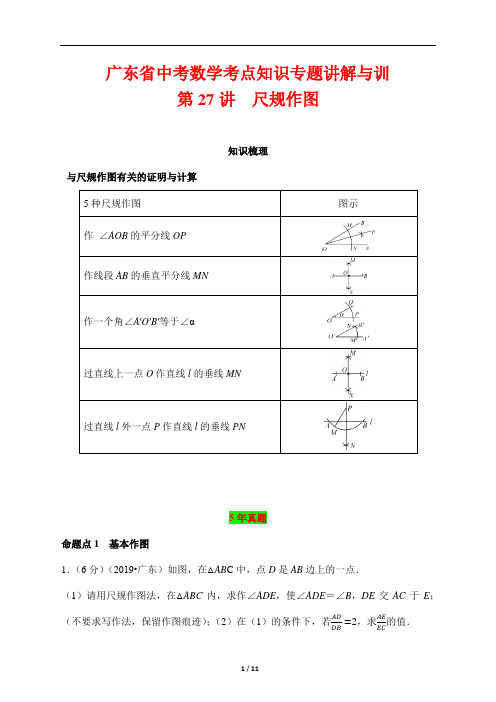

广东省中考数学考点知识专题讲解与训第27讲尺规作图知识梳理与尺规作图有关的证明与计算5年真题命题点1 基本作图1．（6分）（2019•广东）如图，在△AB C中，点D是AB边上的一点．（1）请用尺规作图法，在△ABC内，求作∠ADE，使∠ADE＝∠B，DE交AC于E；（不要求写作法，保留作图痕迹）；（2）在（1）的条件下，若ADDB =2，求AEEC的值．解：（1）如图，∠ADE为所作；（2）∵∠ADE＝∠B，∴DE∥BC，∴AEEC =ADDB=2．2．（6分）（2018•广东）如图，BD是菱形ABCD的对角线，∠CBD＝75°，（1）请用尺规作图法，作AB的垂直平分线EF，垂足为E，交AD于F；（不要求写作法，保留作图痕迹）（2）在（1）条件下，连接BF，求∠DBF的度数．解：（1）如图所示，直线EF即为所求；（2）∵四边形ABCD是菱形，∴∠ABD＝∠DBC=12∠ABC＝75°，DC∥AB，∠A＝∠C．∴∠ABC＝150°，∠ABC+∠C＝180°，∴∠C＝∠A＝30°，∵EF垂直平分线段AB，∴AF＝FB，∴∠A＝∠FBA＝30°，∴∠DBF＝∠ABD﹣∠FBE ＝45°．3．（7分）（2017•广东）如图，在△AB C中，∠A＞∠B．（1）作边AB的垂直平分线DE，与AB，BC分别相交于点D，E（用尺规作图，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，连接AE，若∠B＝50°，求∠AEC的度数．解：（1）如图所示；（2）∵DE是AB的垂直平分线，∴AE＝BE，∴∠EAB＝∠B＝50°，∴∠AEC＝∠EAB+∠B＝100°．4．（6分）（2016•广东）如图，已知△AB C中，D为AB的中点．（1）请用尺规作图法作边AC的中点E，并连接DE（保留作图痕迹，不要求写作法）；（2）在（1）的条件下，若DE＝4，求BC的长．解：（1）作线段AC的垂直平分线MN交AC于E，点E就是所求的点．（2）∵AD＝DB，AE＝EC，∴DE∥BC，DE=1BC，∵DE＝4，∴BC＝8．23年模拟1．（2020•罗湖区一模）如图，AB∥CD，以点A为圆心，小于AC长为半径作圆弧，EF长为半径作圆弧，两分别交AB，AC于E，F两点，再分别以E，F为圆心，大于12条圆弧交于点P，连接AP，交CD于点M，若∠ACD＝110°，则∠CMA的度数为（B）A．30°B．35°C．70°D．45°2．（2020•大鹏新区一模）如图，在△AB C中，∠B＝70°，∠C＝30°，分别以点A和点AC的长为半径画弧，两弧相交于点M、N，作直线MN，交BC于点C为圆心，大于12D，连接AD，则∠BAD的度数为（C）A．40°B．45°C．50°D．60°3．（2020•恩平市模拟）已知线段a，h，小明用如图所示的方法作△ABC，他的具体作法是：①作射线AM，以点A为圆心，线段a的长为半径画弧，交射线AM于点B；②分别以点A，B为圆心，大于1AB长为半径画弧，两弧交于D，E两点；③作直线DE，交AB2于点F；④以点F为圆心，线段h的长为半径画弧，交直线DE于点C，连接AC，B C．下列关于小明作的△ABC的说法，错误的是（D）A．AF＝BF B．∠CAB＝∠CBAC．∠ACF＝∠BCF D．AB＝BCD【解析】由作图可知，DE垂直平分线段AB，∴AF＝BF，DE⊥AB，∴CA＝CB，∴∠CAB＝∠CBA，∠ACF＝∠BCF，故A，B，C正确，故选：D．4．（2020•龙华区二模）如图，矩形ABC D中，AD＝2，以A为圆心，任意长为半径作MN的长为半径作弧，弧，分别交AB、AD于M、N两点，分别以M、N为圆心，大于12两弧相交于点P，连接AP并延长交CD于点E，以A为圆心，AE为半径作弧，此弧刚好过点B，则CE的长为2√2−2．2√2−2【解析】如图，连接BE，根据作图过程可知：AE平分∠DAB，∴∠DAE＝∠EAB，∵四边形ABCD是矩形，∴DC∥AB，∠D＝90°，∴∠DAE＝∠EAB，∴∠EAB＝∠AED，∴∠DAE＝∠AED，∴DE＝AD＝2，∴DE=√AD2+DE2=2√2，∴DC＝AB＝AE＝2√2，∴CE＝DC﹣DE＝2√2−2．故答案为：2√2−2．5．（2020•禅城区二模）如图，点A是∠MON边OM上一点，AE∥ON．（1）尺规作图：作∠MON的角平分线OB，交AE于点B（保留作图痕迹，不写作法）；（2）若∠MAE＝48°，直接写出∠OBE的大小．解：（1）如图，OB为所作；（2）∵AE∥ON，∴∠MON＝∠MAE＝48°，∵OB平分∠MON，∴∠NOB=1∠MON＝24°，∵AB∥ON，2∴∠OBA＝∠NOB＝24°，∴∠OBE＝180°﹣∠OBA＝180°﹣24°＝156°．6．（2020•惠来县模拟）如图，已知锐角△ABC，AB＞B C．（1）只规作图：求作△ABC的角平分线BD；（保留作图痕迹，不写作法）（2）点E在AB边上且BC＝BE，请连接DE，求证：∠BED＝∠C．（1）解：如图，线段BD即为所求；（2）证明：∵BD平分∠ABC，∴∠EBD＝∠CBD，∵BE＝BC，BD＝BD，∴△BDE≌△BDC（SAS），∴∠BED＝∠C．7．（2020•梅州模拟）如图，已知BD是矩形ABCD的对角线．（1）用直尺和圆规作线段BD的垂直平分线，分别交AD、BC于点E和点F（保留作图痕迹，不写作法）；（2）连接BE、DF，若AB＝4，AD＝8，求四边形BEDF的周长．解：（1）如图，直线EF即为所求．（2）∵EF垂直平分线段BD，∴BE＝ED，BF＝DF，∠BEF＝∠DEF，∵AD∥BC，∴∠DEF＝∠BFE，∴∠BEF＝∠BFE，∴BE＝BF，∴BE＝DE＝DF＝BF，设BE＝x，在Rt△BAE中，AB＝4，AE＝8﹣x，可得42+（8﹣x）2＝x2，∴x＝5，∴BE+DE+DF+BF＝20，∴四边形BEDF的周长为20．8．（2020•南沙区一模）如图，AB为⊙O的直径，点C为弧A B中点，连接AC、B C．（1）利用尺规作图，作出∠BAC的角平分线，分别交BC、⊙O于点D、E，连接BE．（保留作图痕迹，不写作法）（2）若BE＝2，求AD的长度．解：（1）如图，AE即为所求；̂=BĈ，（2）∵点C为弧A B中点，∴AC∴AC＝BC，∵AB为⊙O的直径，∴∠ACB＝90°，延长BE、AC交于点F，由（1）作图可知：∠BAE＝∠CAE，∠AEB＝90°，∴AE垂直平分BF，∴BF＝2BE＝4，又∵∠DAC＝∠FBC，∠ACD＝∠BCF＝90°，AC＝BC，∴△ACD≌△BCF（ASA），∴AD＝BF＝4．9．（2020•澄海区一模）如图，在△AB C中，AB＝AC，点M在BA的延长线上．（1）按下列要求作图，并在图中标明相应的字母（尺规作图，保留作图痕迹，不要求写作法和证明）；①作∠MAC的平分线AN；②在AN上截取AD＝BC，连结C D．（2）在（1）的条件下，判断四边形ABCD的形状，并证明你的结论．解：（1）①如图，AN为所求的图形；②如图，AD为所作；（2）四边形ABCD是平行四边形．理由如下：∵AB＝AC，∴∠ABC＝∠ACB，∵AN平分∠MAC，∴∠CAD＝∠MAD，∵∠CAD+∠MAD＝∠ABC+∠ACB，∴∠MAD＝∠ABC，∴AD∥BC，∵AD＝BC，∴四边形ABCD是平行四边形．10．（2020•顺德区四模）如图，点E是▱ABCD对角线BD上的一点．（1）请用尺规作图法，过点E作EG∥CD；（不要求写作法，保留作图痕迹）（2）在（1）的条件下，在直线EG上截取EF＝CD且点F在点E的下方，连接AE、BF、CF，若∠ABE+∠BFC＝180°，求证：四边形ABFE是菱形（1）解：如图，直线EG即为所求．（2）证明：∵四边形ABCD是平行四边形，∴AB＝CD，AB∥CD，∵EF∥CD，EF＝CD，∴EF＝AB，EF∥AB，∴四边形EFCD，四边形ABFE是平行四边形，∴BD∥CF，∴∠DBF+∠BFC＝180°，∵∠ABE+∠BFC＝180°，∴∠ABE＝∠DBF，∵AB∥EF，∴∠ABE＝∠BEF，∴∠BEF＝∠EBF，∴FE＝FB，∴四边形ABFE是菱形．1 / 11。

中考数学尺规作图知识点总结含中考真题
尺规作图
1．尺规作图的作图工具限定只用圆规和没有刻度的直尺
2．基本作图
(1)作一条线段等于已知线段，以及线段的和﹑差；
(2)作一个角等于已知角，以及角的和﹑差；
(3)作角的平分线；
(4)作线段的垂直平分线；
(5)过一点作已知直线的垂线．
3．利用基本作图作三角形
(1)已知三边作三角形；
(2)已知两边及其夹角作三角形；
(3)已知两角及其夹边作三角形；
(4)已知底边及底边上的高作等腰三角形；
(5)已知一直角边和斜边作直角三角形．
4．与圆有关的尺规作图
(1)过不在同一直线上的三点作圆(即三角形的外接圆)；
(2)作三角形的内切圆；
(3)作圆的内接正方形和正六边形．
5．有关中心对称或轴对称的作图以及设计图案是中考的常见类型6．作图的一般步骤
尺规作图的基本步骤：
(1)已知：写出已知的线段和角，画出图形；
(2)求作：求作什么图形，它符合什么条件，一一具体化；
(3)作法：应用“五种基本作图”，叙述时不需重述基本作图的过程，但图中必须保留基本作图的痕迹；
(4)证明：为了验证所作图形的正确性，把图作出后，必须再根据已知的定义、公理、定理等，结合作法来证明所作出的图形完全符合题设条件；
(5)讨论：研究是不是在任何已知的条件下都能作出图形；在哪些情况下，问题有一个解、多个解或者没有解；
(6)结论：对所作图形下结论．。

初中数学尺规作图重要知识点及典型题解析1、尺规作图规范用语第一、、用直尺作图的几何语言有三种，分别为：1、过点x、点x作直线xx;或作直线xx;或作射线xx；2、过两点xx做线段xx;或连结xx:3、延长xx到点x;或延长(反向延长)xx到点x，使xx=xx;或延长xx交xx于点x;第二、用圆规作图的几何语言可总结为四种，分别为：1、在xx上截取xx=xx:2、以点x为圆心，xx的长为半径作圆(或弧);3、以点x为圆心，xx的长为半径作弧，交xx于点x:4、分别以点x、点x为圆心，以xxxx的长为半径作弧，两弧相交于点x、x.2、尺规作图基本步骤当发现作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件:2能根据题目可以画出要求作出的图形，以及可以列出该图形应满足的条件有哪些:3能根据作图的过程写出每一步的操作过程当不要求写作法时，一般会保留作图痕迹应该注意的是，对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法。

3、尺规作图典型题分析典型题1：难度★如图（a），已知∠AOB和点C、D.求作一点M，使点M到∠AOB两边的距离相等，且与C、D组成以CD为底边的等腰三角形.【答案解析】因为到一个角两边距离相等的点在这个角的平分线上；而根据题意，点M应满足条件MC＝MD，所以点M又在连结CD所得线段的垂直平分线上.（1）作∠AOB的平分线OG；（2）连结CD，作CD的垂直平分线，交OG于点M，如图（b），M就是所要求作的点.典型题2：难度★如图，桌面上有黑白两球P、Q，试用尺规在边AD上找出一点，使黑球射向这点后反弹，正好击中白球.【答案解析】（1）以P为圆心，适当长为半径作弧，交AD于两点E、F；（2）分别以E、F为圆心，以同样长（即PE）为半径作弧，在AD的另一侧交于点R（即P关于AD的对称点）；（3）连结RQ，交AD于点M，M就是所求作的点.典型题3：难度★★如图（a），A、B、C三个城市准备共建一个飞机场，希望机场到B、C两市的距离相等，到较大城市A的距离最近，试确定飞机场的位置.【答案解析】机场到B、C两市的距离相等，则应在线段BC的垂直平分线上；而这条垂直平分线上的点到A的最短距离是点A到这条直线的垂线段的长.（1）连结BC，作线段BC的垂直平分线l；（2）过点A作直线⊥的垂线，垂足P，如图（b），点P就是飞机场的位置典型题4：难度★★如图（a），已知线段a、b和∠AOB，C是边OB上一点，求作点M，使M到OA的距离为a，到点C的距离为b.【答案解析】（1）在OA上任取一点D，过D作OA的垂线l；（2）在⊥上截取DE＝DF＝a，过E、F作l的垂线l1、l2；（3）以C为圆心，b为半径作弧，与直线l2相交于点M1、M2，如图（b），则点M1、M2都是所要求作的点.典型题5：难度★★如图（a），已知线段a、b，求作△ABC，使BC＝a，AB＝b，∠C＝90°.【答案解析】（1）作线段BC＝a；（2）过点C作CD⊥BC；（3）以B为圆心，b为半径作弧，交CD于点A；（4）连结BA，如图（b），△ABC就是所求作的三角形.典型题6：难度★★如图（a），已知线段a，∠a，求作△ABC，使∠C＝90°，∠A＝∠a，AB＝a.【答案解析】（1）作∠DAE＝∠a；（2）在AD上截取AB＝a；（3）过点B作BC⊥AE于C，如图（b），△ABC即所求作的三角形.典型题7：难度★★已知等腰三角形的底角及底边上的中线，求作这个等腰三角形。

中考复习之尺规作图、视图与投影一、同步知识梳理尺规作图：广州中考目标要求 1、掌握以下基本作图 作一条线段等于已知线段 作一个角等于已知角 作角的平分线 作线段的垂直平分线2、会利用基本作图，作三角形、圆、以及三角形和圆的组合图形。

3、会写出简单的尺规作图题的已知、求作和作法（不要求证明）。

二、同步题型分析题型1：基本作图（★）例1：已知线段a 、b ，画一条线段，使其等于b a 2+．分析：所要画的线段等于b a 2+，实质上就是b b a ++．解：1．画线段a AB =．2．在AB 的延长线上截取b BC 2=．则线段AC 就是所画的线段． 小结：1．尺规作图要保留画图痕迹，画图时画出的所有点和线不可随意擦去．2．其它作图都可以通过画基本作图来完成，写画法时，只需用一句话来概括叙述基本作图．（★★）例2：如下图，已知线段a 和b ，求作一条线段AD 使它的长度等于2a －b ．解：如图，（1）作射线AM ；（2）在射线AM 上，顺次截取AB =BC =a ；（3）在线段CA 上截取CD =b ，则线段AD 就是所求作的线段．（★）例3：求作一个角等于已知角∠MON （如图1）．图（1） 图（2）解： 如图（2）， （1）作射线11M O ；（2）在图（1）上，以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ； （3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ； （4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ； （5）过点D 作射线D O 1．则∠D CO 1就是所要求作的角．（★）例4：已知∠AOB ，求作∠AOB 的平分线OC ．解：如图，（1）以点O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点；（2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧交于C 点； （3）作射线OC ，则OC 为∠AOB 的平分线．（★★）例5：如图（1）所示，在图中作出点C ，使得C 是∠MON 平分线上的点，且AC =OC ．图（1） 图（2）分析： 由题意知，点C 不仅要在∠MON 的平分线上，且点C 到O 、A 两点的距离要相等，所以点C 应是∠MON 的平分线与线段OA 的垂直平分线的交点． 作法： 如图（2）所示 （1）作∠MON 的平分线OP ；（2）作线段OA 的垂直平分线EF ，交OP 于点C ，则点C 就是所要求作的点．小结：（1）根据题意弄清要求作的点的特征是到各直线距离相等，还是到各端点距离相等。
