组态王通用单片机协议(ASCII)说明

MODBUS ASCII读写通信帧实例（组态王测试）======================= 实数(float) ====================1、读实数左边为通信传输帧，右边为ASCII码地址最大为FFFF解释3A开头0D 0A结尾表示ascii的回车换行30 31 表示读保持寄存器中间4bit为起始地址30 30 30 30，从0开始对应plc就是40001，由于浮点数占用2个寄存器，所以第二个实数对应plc地址就为40003,否则就会出现数据重叠紧接着的4bit为读取寄存器数量30 30 30 32 ，表示读取两个寄存器的值(对应浮点数)一次最多能够读取125个，对应30 30 37 44即0 0 7 D46 41 表示LRC校验位2、读取实数的反馈下图红色为读取实数的反馈值，在读取功能码（30 33）后面加了一个额外的操作码(30 34)，表示读取成功，后面均为数据，紧接着就是校验位，结束位上位机实数值读取数据含义同读取帧，前为写入起始地址，后为写入数量表示写入操作码写入数据表示写入功能码3、写实数上图蓝色为写入实数数据帧，以872.09为例。

Acsii “:”、“01”、“10”分别为帧头、从站地址和写多个保持寄存器的功能码（因为写实数一次要写入2个寄存器）。

紧接着是 写入的起始地址和写入数据的数量（均为2的倍数） 写入数量后加一个操作码 30 34（“04”） 然后才是写入数据，校验位和结束帧。

4、写实数反馈写入成功以后会马上反馈一个成功标志，如下所示。

即将不带数据的写入帧按原样返回，注意04操作码不需要，校验位需要改变。

==========================整数（short ）========================= 5、写入单个整数值为1234对应4D2；写入单个整数只有起始地址00006、写单个整数反馈（原样返回）值为123的反馈帧，007B；写负数-239，实际传输数据块为FF11，反馈一样7、读单个整数8、读单个整数的反馈帧反馈值为123, 7B反馈值为-239，FF11。

命令格式可查阅组态王使用手册。
２ 通 信 流 程 图 １ 组态 王从 单 片机 读 数 据 过 程 如 图 １所 示 。 ）
字 头 ＨＥ ＡＤ： １字节 １个 ＡＳ Ｉ ， ０ Ｃｌ码 ４ Ｈ
设备 地 址 ： 节 ２个 Ａ ＣＩ ， ～ ５ （ ０ ０ ０ｆ １字 Ｓ ｌ ０ ２ ５ 即 ～ ｘｆ 码 Ｈ）
标志： １字 节 ２个 ＡＳ ｌ ， ｉ ｂｉ ｂｔ ０：读 ， ｉ ＝１： Ｃｌ码 ｂｔ ０～ ｔ ｉ ７， ０＝ ｂｔ ０
写 。 ｉ ： ： 打包 。 ｉ ｂ ２ ０ ， ｂｔ Ｏ 不 １ ｂｔ ｉ ＝ ０ 数据 类 型 为字 节 。 ｉ ｂｔ ＝ １ ３ ｔ ｂｔ ｉ ０ ， ３ ２ 数据 类 型为 字 。ｂｔ ｂｔ ＝ Ｘ 数 据 类 型为 浮 点 数 。 ｉ ｉ １， ３ ２
单 片 机的 串行 通 信 ， 建 监 控 系 统 。 文 完 成 了组 态 王 与 单 片 机 构 本
通 讯 正 常 时下 位 单 片 机 应 答 格 式 为
ＨＡ ＥＤ 设 备 地 址 ＃ ＃ 蚌或 ＣＲ ｌ （ 式 ５ 格 ）
的通 讯 设 汁 ， 方 法 设 汁简 单 且 实 时 性 好 ， 用 于一 般 用 户 。 该 适 １ 组 态 王 与 单 片机 的通 信 协 议
ＨＥ ＡＤ 设备 地址 标 志 数据 地 址 数据 字 节数 数 据 异 或 ＣＲ
通 讯 不 正常 时下 位 单 片机 应 答 为
Ｊ Ａ Ｊ设备地址 ｊ ｛ ＨＥ Ｄ 异或 ｃ Ｊ（ ６） Ｒ 格式
其 中
和 舟｝ 不 同 的数 值 ， ｝为 具体 组 态 王 与 单 片机 通 讯 的
异 或 ：异 或 从 设 备 地址 到异 或 字 节前 ，异 或 值 转 换 成 ２个

例如，
1、在单片机中定义从地址0开始的数据类型为BYTE型的变量:
则在组态王中定义相应的变量的寄存器为X0、X1、X2、X3、X4。。。。。。。。，数据类型为BYTE，每个变量占一个字节
2、在单片机中定义从地址100开始的数据类型为UINT型的变量:
则在组态王中定义相应的变量的寄存器为X100、X102、X104、X106、X108。。。。。。。。，数据类型UINT，每个变量占两个字节
bit3bit2 =1x,数据类型为浮点数。
数据地址：2字节4个ASCII码，0x0000~0xffff
数据字节数：1字节2个ASCII码，1—100，实际读写的数据的字节数。
数据…：为实际的数据转换为ASCII码，个数为字节数乘2。
异或：异或从设备地址到异或字节前，异或值转换成2个ASCII码
CR：0x0d。
46
30
30
30
46
30
34
31
30
46
46
46
46
30
30
字头
设备地址15
标志
写操作
浮点型
打包
数据地址15
数据字节数4
数据65535
30
30
0d
异或
若正确：
40
30
46
23
23
37
36
0d
字头
设备地址15
##
异或
若不正确：
40
30
46
2a
2a
37
36
0d
字头
设备地址15
**
异或
5．浮点数格式：
4字节浮点数=第一字节高4位ASCII码+第一字节低4位ASCII码

单片机与组态王的通信实例随着工业自动化的发展，越来越多的设备开始采用单片机进行控制。

而组态王作为一种通用的组态软件，可以方便地对单片机的控制过程进行监控和操作。

本文将介绍一个单片机与组态王通信的实例，以帮助读者了解二者的基本通信原理和实现方法。

一、单片机与组态王的通信方式单片机与组态王之间的通信一般采用串口通信方式。

串口通信是一种常见的通信方式，它通过串口数据线将单片机与计算机连接起来，实现数据传输。

在组态王中，可以通过设置串口参数来与单片机进行通信。

二、单片机通信协议在单片机与组态王通信的过程中，需要约定一些通信协议来实现数据的传输和控制。

通信协议一般包括数据格式、波特率、校验方式等。

根据不同的单片机和组态王版本，通信协议可能会有所不同，需要根据实际情况进行调整。

三、组态王通信控件的使用在组态王中，可以使用串口通信控件来实现单片机与组态王之间的通信。

控件提供了许多函数和属性，可以方便地进行串口通信。

例如，可以使用控件的Open函数打开串口，使用Read函数和Write函数进行数据的读取和写入。

四、实例：单片机控制LED灯亮灭下面是一个简单的单片机与组态王通信实例：通过单片机控制LED灯的亮灭。

该实例中使用的单片机型号为AT89C51，组态王版本为6.53。

1、硬件连接将AT89C51单片机的P1.0引脚连接到LED灯上，并将单片机的RXD 和TXD引脚分别连接到计算机的串口上。

2、编写程序在AT89C51单片机上编写程序，用于控制LED灯的亮灭。

程序如下：MOV P1.0, #1 //将P1.0引脚电平设为高电平，LED灯亮SJMP $ //无限循环，保持电平不变3、组态王组态设计在组态王中创建一个新项目，并添加一个设备，选择与AT89C51单片机进行通信的串口设备。

然后创建一个画面，添加一个按钮和指示灯，用于控制LED灯的亮灭。

4、编写组态王脚本程序在组态王中编写脚本来实现与单片机的通信。

脚本如下：Dim ledState As Integer //定义LED状态变量，初始值为0 Function OnClick() As Integer //按钮单击事件处理函数If ledState = 0 Then //如果LED状态为灭，则发送高电平信号，使LED亮起CommandManager.WriteTag("TagName", "1") //写入高电平信号ledState = 1 //修改LED状态为亮Else //如果LED状态为亮，则发送低电平信号，使LED熄灭CommandManager.WriteTag("TagName", "0") //写入低电平信号ledState = 0 //修改LED状态为灭End IfEnd Function5、调试与运行将程序编译并下载到AT89C51单片机中，然后运行组态王程序。

组态王与ARM开发板串口通信实现组态王与ARM开发板串口通信实现摘要本文阐述了一种基于亚控公司的组态王中的单片机通讯协议（ASCII）实现组态王与ARM9开发板串口通信的程序设计方法，本方法已在TQ2440开发板上编程设计实现，并成功与组态王正确通信。

关键词组态王；ARM9；通讯协议；串口通信0 引言随着工业自动化要求提高，组态软件设计的监控系统逐步普及，开发的控制设备与监控设备之间需要通讯。

组态王KingView软件基于Microsoft Windows XP，NT/2000操作系统，具有友好的人机操作界面，可与各种PLC、智能仪表等实时通讯，但无法与自己开发的控制设备通信，ARM9作为高性能处理器经常用来开发工控设备，所以实现组态王与ARM9开发板的串口通信对工控设备开发十分必要。

1 组态王与ARM9开发板的串口通信方法1.1 组态王支持的单片机通讯协议（ASCII）本设计采用亚控公司的组态王中的单片机通讯协议（ASCII）实现组态王与ARM9开发板串口通信。

亚控公司的组态王中的单片机通讯协议（ASCII）简介如下：上位机发送读命令：字头-设备地址-标志-数据地址-数据字节数-异或-CR若正常下位机应答：字头-设备地址-数据字节数-数据-异或- CR 若不正常下位机应答：字头-设备地址-**-异或- CR上位机发送写命令：字头-设备地址-标志-数据地址-数据字节数-数据-异或- CR若正常下位机应答：字头-设备地址-##-异或- CR若不正常下位机应答：字头-设备地址-**-异或- CR1.2 组态王与ARM9开发板串口通信方法组态王与ARM9开发板串口通信采用亚控公司的组态王中的单片机通讯协议（ASCII）。

组态王安装在上位PC机上，组态王本身支持单片机通讯协议（ASCII），要实现组态王与ARM9开发板串口通信，其实任务就是在下位机。

组态王通用单片机协议（ASCII）概述通用单片机ASCII协议支持单片机与组态王通讯,用户只要按照我们的协议编写单片机通讯程序就可实现与组态王的通讯.组态王设置1、定义组态王设备定义组态王定义设备时请选择：智能模块\单片机\通用单片机ASCII\串口组态王的设备地址定义格式：＃＃．＃前面的两个字符是设备地址，范围为0－255，此地址为单片机的地址，由单片机中的程序决定；后面的一个字符是用户设定是否打包，"0"为不打包、"1"为打包,用户一旦在定义设备时确定了打包，组态王将处理读下位机变量时数据打包的工作，与单片机的程序无关.2、组态王通讯通讯方式：RS-232,RS-485,RS-422均可。

波特率：由单片机决定（2400，4800，9600and19200bps）。

注意：在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致组态王数据词典--变量定义在组态王中定义的寄存器数据格式（类型）：由单片机决定。

斜体字dd代表数据地址，此地址与单片机的数据地址相对应.注意：在组态王中定义变量时，一个X寄存器根据所选数据类型（BYTE,USHORT,FLOAT）的不同，分别占用一个、两个，四个字节，定义不同的数据类型要注意寄存器后面的地址，同一数据区内不可交叉定义不同数据类型的变量。

为提高通讯速度建议用户使用连续的数据区。

例如，1、在单片机中定义从地址0开始的数据类型为BYTE型的变量: 则在组态王中定义相应的变量的寄存器为X0、X1、X2、X3、X4。

，数据类型为BYTE，每个变量占一个字节2、在单片机中定义从地址100开始的数据类型为USHORT型的变量: 则在组态王中定义相应的变量的寄存器为X100、X102、X104、X106、X108。

数据类型USHORT，每个变量占两个字节3、在单片机中定义从地址200开始的数据类型为FLOAT型的变量: 则在组态王中定义相应的变量的寄存器为X200、X204、X208、X212。

单 片 机 与组 态 王 基 于 Ａ Ｃｌ 通 讯程 序 设 计 Ｓ ｌ 型
单片机与组态王基于 Ａ ＣＩ Ｓ 型通讯程序设计 ｌ
Ｃｏ ｍ ｕ ｉａ ｉｎ Ｐ ｏ ｒ ｍ ｂ ｔ ｅ ＣＵ ａ ｄ ｉｇ ｅ Ｂ ｓ ｄ ｏ ｍ ｎｃ ｔ ｒ ｇ ａ ｏ ｅ ｗｅ ｎ Ｍ ｎ Ｋ ｎ Ｖｉｗ ａ ｅ ｎ ＡＳＣＩ ｒ ｏ ｏ ｓ ｔ ｃ ｌ Ｉ ｐ ｏ
＃ ｅ ｉｅ Ｅ ｄ ０ ０ ／ ｄ ｆ ｎ ｘ ｄ 定 义字 尾 Ｃ 一个 Ａ ＣＪ ／ ｎ Ｒ， Ｓ Ｉ ． ＃ ｅ ｉｅ ｅ ｄ ｏ ｏ ／ ｄ ｆ Ｒ ａ ｘ ｏ 上 位机 读 ｎ ／
＃ｄ ｆｎ Ｗ ｒｅ ｘ ｅ ｉｅ ｉ Ｏ Ｏ１ ｔ ／ 上 位 机 写 ／
ｕ ｈ ｒ ｎ ｗｅ 【］ １ｘ ０Ｏ ３ ，ｘ ００００００ ０ ｝ ｃ ａ Ａ ｓ ｒ８ ＝ ０ ４ ，ｘ ００ ３ ，，，．，ｘ ｄ ；
应答 信 息 帧 数 组 ／ ｕ ｈ ｒｃ ｕ ｔ Ｏ ／ ｃ ａ ｏ ｎ＝ ． 接 收 字 头字 尾 间 数 据 个 数 ｔ ／ ｕ ｈ ｒｆ ｇ ０ ｃ ａ ｌ ＝ ； ／ 单 片 机 接 收 到字 头 标 志 ａ ／
Ｔｈｓ ｉ ｐａｐ ｉｔｏ ｃｅ ｔ ｅ ｅｒ ｎ ｒｄｕ ｓ ｈ ＡＳＣＩ ｏｍｍ ｕ ｃ ｉ ｐ ｏｏｃ ｌ ｂｅｗｅ ＫｉｇＶｉ Ｉ ｃ ｎｉａｔ ｏｎ ｒ ｔ ｏｓ ｔ ｅｎ ｎ ｅｗ ａｎ ＭＣＵ， ｄ ｄ ａｎ ｐｒｖｉ ｓ ｏ ｄｅ ａｌ Ｃ ｐｒ ａ ｌ ｏｇｒｍ ｓ ｕｒｅ ｏ ｃ ｃｏ ｏｆ ｍ ｐｌ ｄｅ ｉ ｅｍｅ ｏｆ ｏ ｍｕｎｃａｉｎ ｎｔ ｃ ｍ ｉ ｔ ｐｒ ｏ ｏｌ Ｉ ｏｎｔ ｏ ｏｔｃ ｓ． ｄ ｎｅ ｄ ｏ ｔａ ｈ ｔ ｅ ｔ ａｔ ｃ ａｎ ｆ ｃｌｉｓｄｉ ｔ ｕｓ ｔ ｅ ｙ ａ ｉｔ ｒ ｌ ｉｅ ｅｃ ｙ ｅ ｈ ＡＳＣＩ ｒ ｔ ｏ Ｉ ｏｏｃ ｌ ｐ

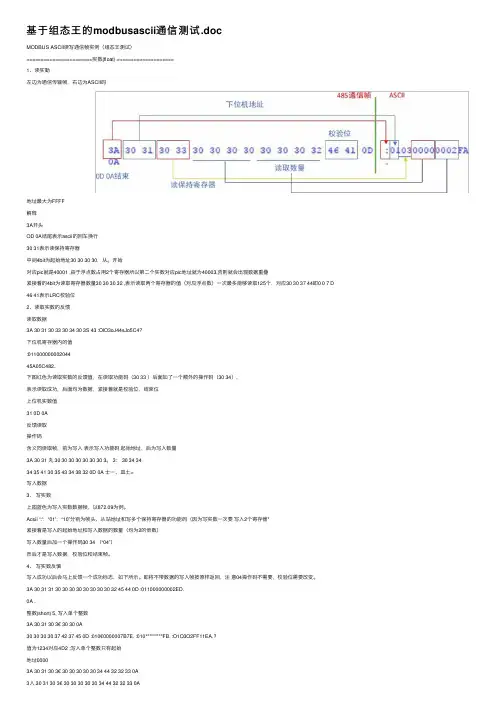

基于组态王的modbusascii通信测试.docMODBUS ASCII读写通信帧实例（组态王测试）=======================实数(float) ====================1、读实勤左边为通信传输帧，右边为ASCII码地址最⼤为FFFF解释3A开头OD 0A结尾表⽰ascii的回车换⾏30 31表⽰读保持寄存器中间4bit为起始地址30 30 30 30，从。

开始对应pic就是40001 ,由于浮点数占⽤2个寄存器所以第⼆个实数对应pic地址就为40003,否则就会出现数据重叠紧接着的4bit为读取寄存器数量30 30 30 32 ,表⽰读取两个寄存器的值（对应浮点数）⼀次最多能够读取125个，对应30 30 37 44即0 0 7 D 46 41表⽰LRC校验位2、读取实数的反愦读取数据3A 30 31 30 33 30 34 30 3S 43 :OlO3oJ44sJo5C4?下位机寄存器内的值:01100000000204445A05C482..下图红⾊为读取实数的反馈值，在读取功能码（30 33 ）后⾯加了⼀个额外的操作码（30 34）,表⽰读取成功，后⾯均为数据，紧接着就是校验位，结束位上位机实数值31 0D 0A反馈读取操作码含义同读取帧，前为写⼊表⽰写⼊功能码起始地址，后为写⼊数量3A 30 31 丸 30 30 30 30 30 30 30 3。

3： 30 34 3434 35 41 30 35 43 34 38 32 0D 0A ⼠⼀、⽫⼟=写⼊数据3、写实数上图蓝⾊为写⼊实数数据帧，以872.09为例。

Acsii “:'：“01'：“10”分别为帧头、从站地址和写多个保持寄存器的功能码（因为写实数⼀次要写⼊2个寄存器*紧接着是写⼊的起始地址和写⼊数据的数量（均为2的倍数）写⼊数量后加⼀个操作码30 34 （“04”）然后才是写⼊数据，校验位和结束帧。

组态王KINGVIEW 6X其他驱动-常见问题解答北京亚控科技发展有限公司２０１１年０１月目录1. 计算机中同一个串口是否可以连接多个设备？ (1)2. 应如何处理组态王与设备通讯时断时续的问题？ (1)3. 组态王与单片机如何进行通讯？ (1)4. 目前组态王支持哪些厂家条形码扫描器？ (1)5. 目前组态王支持哪些厂家的读卡器？ (2)6. 市场上标准串口转以太网模块，亚控是否支持？ (2)7. 设备通讯失败时，组态王的尝试机制是什么？ (2)8. 组态王的常规驱动的打包规则？ (3)9. 运行系统基准频率的含义是什么？与变量采集频率的关系？ (3)10. 组态王工程运行时系统提示：创建协议组件失败，为什么？ (3)11. 使用多台设备与组态王进行通讯，如果关掉其中的几台设备的话，通讯速度就变慢了，为何？该如何解决？ (3)12. 组态王提供的通用单片机通讯协议（ASCII），异或校验是怎么计算出来的？ (4)1. 计算机中同一个串口是否可以连接多个设备？同一个串口只能连接协议相同的多个设备，协议不同的设备不能连接在一个串口上。

2. 应如何处理组态王与设备通讯时断时续的问题？1）现场干扰产生：了解通讯现场情况，比如通讯距离，硬件连接方式以及是否有大的如变频器、继电器等干扰源。

如果判断因为干扰引起，建议用户进行抗干扰处理；2）设备本身不是很稳定：可以考虑降低设备的通讯波特率，或者使用有源转换模块，或者降低变量的采集频率；3）特殊的硬件链路：如无线数传透明电台，GPRS链路，这种情况下可能会经常出现时断时续，这样可以询问用户电台的相关设置等，并需要通过低通讯波特率，低采样频率来实现数据传输的可靠性；4）如果排除上述3个原因，请致电亚控公司。

3. 组态王与单片机如何进行通讯？针对单片机亚控公司提供了通用单片机ASCII通讯协议，此文档可以到组态王安装盘value pack目录中找到，用户只要按照我们的协议组态王针对使用单片机单独开发设备的用户，提供了一个单片机接口通信协议，此协议用户可以在组态王的安装路径下找到，用户只要根据此协议编写单片机通讯程序，就可以实现与组态王的通讯，组态王设备向导中选择：智能模块\单片机\通用单片机ASCII\串口即可。

目前在工业控制现场的仪表较多，传统的数显仪表不能满足实际的需要，需要添加相应的A ／D 或D ／A 模块转换数据，上位机需要通过配套的下位机数据采集模块获取现场仪表数据，如PLC ，再通过相应通信协议来与下位机通讯进行数据交换，此法成本较高。

本文论述了通过单片机采集现场仪表数据，通过与组态软件提供的通用ASCII 型协议通讯。

实践表明：采用该方式通讯可靠、设计简单、代码可移植性高，实用性较强。

1组态王与单片机通讯协议概述单片机多用来采集现场的信息，如何实现单片机与组态软件进行数据交换？早期主要有DDE 方式、板卡方式等，最新版本组态王提供的单片机通用通讯协议支持HEX 型和ASCII 型，可通过串口直接与单片机通讯。

通讯方式为RS232、RS422、RS485，通讯波特率可达19200bps 。

蔚俊兰、赵学军等人介绍了采用HEX 型通讯协议来实现单片机与组态王通讯。

本文主要详细介绍ASCII 型通用通讯协议实现组态王与单片机通讯，该型具有设计简单，通俗易懂特点，具体参数可以查阅相关技术文档。

2组态王设备配置在实际开发过程中，组态王对ASCII 型通讯协议完全是封装好的。

在程序设计过程中可以采用相应串口监视软件来分析组态王向单片机发送的数据，便于程序设计。

为了实现单片机与组态王的通讯，在组态王中设置的通讯参数如波特率，数据位，停止位，奇偶校验必须与单片机编程中的通讯参数一致。

本文中采用通讯波特率9600bps ，8位数据位，1位停止位，无奇偶验证。

组态王中设置设备地址格式为：＃＃．＃。

前面两个字符是设备地址（0～255），此地址为单片机的地址；后面的一个字符是用户设定是否打包，“0”为不打包、“1”为打包。

体参数设定方法可以查阅相关技术文档。

3单片机通讯源程序设计本文的通讯程序采用C 语言设计，通过Keil 开发软件设计了单片机与组态王基于ASCII 码通用通讯程序。

3．1数据定义数据定义主要用于对单片机相关参数进行相应设定，如单片机地址，单片机与组态王通讯命令格式的字头、字尾。

组态王⁃单片机通讯设计及应用作者：傅宗宁姜周曙黄国辉来源：《现代电子技术》2014年第24期摘 ;要：设计一种基于单片机的组态王KingView液位控制系统;描述系统管路设计和底层硬件，着重对组态王和单片机之间的ASCII码型通信协议，以及单片机在组态王中的通信格式设置进行说明。

将其应用到设计的以ADμC834为主控芯片的三容水箱液位控制系统中，加入简单PID控制算法，进行了实物验证，使系统液位能快准稳的稳定在目标液位上，显示该系统具有可靠性高、集成度高和成本低等优点。

关键字：组态王; 三容水箱液位控制; PID; ASCII码中图分类号： TN919⁃34; TP24 ; ; ; ; ; ; ; ; ; 文献标识码： A ; ; ; ; ; ; ; ; ; ;文章编号：1004⁃373X（2014）24⁃0101⁃04Design and application of KingView communication system based onsingle⁃chip microcomputerFU Zong⁃ning， JIANG Zhou⁃shu， HUANG Guo⁃hui（Automation College， Hangzhou Dianzi University， Hangzhou 310018， China）Abstract： A sort of KingView liquid level control system based on single⁃chip microcomputer is designed in this paper. The pipeline design and underlying hardware of the system are described. ASCII code communication protocol between KingView and MCU， and MCU communication format in KingView are elaborated in detail. They are applied to the self⁃designed three⁃tank water level control system，in which ADμC834 is taken as its main control chip and a simple PID control algorithm is added. The physical verification result indicates that it can control the water level in the setting level quickly， accurately and steadily， which shows that the system has high reliability，high integration and low cost.Keywords： KingView; three⁃tank liquid level control; PID; ASCII code0 ;引 ;沿随着工业自动化要求的提高，以及控制设备和过程监控装置之间通信的需求，使用组态软件设计的监控系统在逐渐普及。

·基金项目：桂教科研【２００３】２２
万方数据
单片机与组态王的通讯程序设计
ＮＡＫ：（Ｈ１５）否认应答帧开始； ＥＯＴ：（Ｈ０４）请求帧的结束； 曰Ｘ：（Ｈ０３）应答帧的结束；
Ｓｔａ：设备地址１字节； Ｒ：读标志１字节（Ｏ×５２）； Ｗ：写标志１字节（０ｘ５７）；
ＤａｌａＴｙｐｅ：数据类型，１表示字节，２表示字，３表示浮点数； ＤａｔａＮｕｍ：要读取的数据的数量，１字节；
ｎＵｍ＝ｎ：
ｐ＝（ｂ”ｅ。）ＤａｌＢ＋ｐｔｒ： ｆｏｒ（ｉ＝００＜ｎｕｍ：ｉ＋＋） ｛ｋ＝ｉ：Ｔｂｕｆ【３＋ｋ】＝ｐ［ｋ】：｝ ｂｒｅａｋ：
ｃａＳｅ ＤＷ：／／进行字的读区 ｎｕｍ＝ｎ／２：ＤａｃＷ［０】＋＋：
ｐ＝（ｂｙｆｅ＋）ＤａｆＷ＋ｐｔｒ★２： ｆｏｒ（．＿０：ｉ＜ｎｕｍ：ｉ＋＋） ｛ ｋ＝ｉ’２；Ｔｂｕｆ【３＋ｋ】＝ｐ【ｋ＋１】： Ｔｂｕｆ【４＋ｋ】＝ｐ【ｋ】：
通过串行中断程序，接收组态王发送来的数据，并进行规范 化识别，将符合规定的数据接收到数据缓冲区，当接收到有效数 据包后，设置接收标志ＲｅｃｖＯｋ，通知协议处理程序。同时将发
送缓冲区的数据发送出去。 Ｖｏｊｄ Ｕａｒｔ（）ｉｎｔｅｒｒｕｐｔ ４ ｕｓｌｎｇ １ ｆ
ｂｙｆｅ ｍ： ｉｆ（ＲＩ）／／ＥＮＱ……．ＥＯＴ，ＣＲＣ ｛ ＲＩ＝０：ｍ＝ＳＢＵＦ：
１）格式１。组态王发送地址请求：（检验位为１）
２）格式２。单片机应答地址：（检验位为Ｏ）
３）格式３。组态王读数据请求：（检验位为０）
ＥＮｏ Ｒ
ＤａｌａＴｙｐｅ ＤａｌａＡｄｄｏ
Ｄａ｛ａＮｕｍ
ＥｏＴ ｃＲｃ
４）格式４。单片机应答读数据（正确）：（检验位为Ｏ）
５）格式ｂｏ单片机厦否误效琚（错误）：（检驻位为Ｕ） ６）格式６。组态王写数据请求：（检验位为Ｏ）

利用组态软件的单片机ASC II码协议进行多机串行口通信Using the SCM ASCII Protocol of Configuration Softwareto Proceed Multi-machine Serial Communication知娜(辽宁机电职业技术学院信息系,丹东市118002己沁Na(Information Department ofLiaoning Mechanicand Electronic Professional TechnologicalCollege,Dandong408000l摘蘸】本文舟鸳一种在绝态簌捧与进行多个荦片搬懑澈萄方法,不需要辩掬任露设备,矗接翻麓缝态软件中提供单片机ASCI1码协议来邀行通信。

本文给出了调试成功阁单片机程序及相应的PC机中软}牛曲接赣。

【关镰涌】组态鞔薛单旨礼多枫串{-通毯ASCII褥持泼Abstract:The paper introducesa multi—SCM serial communication method between configuration sol,rate and SCM.Itdo n’tneedtoattachanyfacilities,diI.ectlyH∞theSCMASCllprotocolprovidedbyconfigta'a60asoftware 埝colD/nuulcae.Thepaperalsogivesthe successfulprogram,ofSCM andthesolhvar 《configurationofPC.Key words:Configuration Software SCM Multi.SCM Serial Communication ASCII Protocolll富本文介绍的方法已应用于一个组态系统数据j}6=控系统,形成了网络艘擞仪表。

遮神通信方式只需器掌攘了组态软件中静ASCII协议,根据该游议来露单片机程序即可。

单片机与组态王基于ASCII型通讯程序设计
朱小超;徐雪春
【期刊名称】《工业控制计算机》
【年(卷),期】2010(023)012
【摘要】详细介绍了组态王与单片机之间的ASCII码型通讯协议,提供了实现该通讯协议的C语言程序,不需要附加任何设备,可以直接利用组态王软件中提供的单片机ASCII码协议进行通讯.该程序具有可移植性、实用性较高等优点.
【总页数】3页(P34-36)
【作者】朱小超;徐雪春
【作者单位】南昌大学理学院物理系,江西南昌330001;江西江联普开电力环保工程有限公司,江西南昌330001;南昌大学理学院物理系,江西南昌330001
【正文语种】中文
【相关文献】
1.基于VB的PC机与单片机间串口通讯及程序设计 [J], 马兴;童卓;周丽娟
2.基于ASCII的单片机与组态王通讯设计 [J], 雷钧;徐洪胜
3.单片机与组态王的通讯程序设计 [J], 赵学军
4.组态王与CC2430单片机通讯程序设计 [J], 颜鹏;贾建明;王迅
5.基于VB实现的组态王与单片机间通讯 [J], 刘燕;夏建全;明正峰
因版权原因，仅展示原文概要，查看原文内容请购买。

组态王软件与单片机串口ascii通讯的机制及实现方法作者：姜宝申组态软件广泛的应用于工农业生产的各个领域，是保证相关系统设备经济稳定安全运行的重要方式，是对传统控制方式的一次革命，得到了越来越广泛的应用。

很多工控及电子爱好者对这方面很感兴趣，都跃跃欲试，可苦于软件要想得到实际效果，就得连接设备，通过设备预设的寄存器与软件的变量进行连接，辅以命令语言，才能取得真正的体验。

软件支持的设备比如板卡、数字仪表、PLC、变频器等等都是属于工控设备，价格都比较昂贵，一般很难触及。

那是不是组态软件就不适合于我们用了呢，也不一定，比如国产的组态王组态软件支持单片机串口ascii 通讯，烧写了相应程序的单片机也可以当做组态软件的设备，和其他设备一样，也能完成诸如水位、行程等状态的监视及电机、阀门、灯泡、加热器等的启动停止，开与关，以及模拟量经AD转换后，通过串口以ascii码的形式传送给组态软件，只是这些功能的实现是依靠单片机的端口来完成，组态软件访问单片机，监视单片机所有端口状态，控制一部分端口的高低电平状态，辅以外部电气回路，同样能实现相应的功能。

例如：组态软件通过串口发送指令，控制单片机的某个输出端口的电平高低变化，端口通过驱动使继电器的触点闭合，电机转动，假如这个电机是带动水泵往水箱里面打水，水箱水位的预定位置装有触点，这个触点连接在单片机的另一个输入端口上，当水位到达触点位置，触点动作单片机的这个端口电平发生变化，这个变化通过同一个串口传回给组态软件，组态软件可以根据命令语言编写的程序酌情是自动还是手动停止电机运行，或者是调整电机的转速，保证水箱的水位在预设的范围内，这就是组态软件构成的控制系统的最基本应用。

图1相对而言，用单片机与组态软件实现的控制系统要比其他成品设备的组态稍微麻烦一些，不但需要了解掌握组态软件的工作机制，还需要单片机的软硬件及电路方面的知识，这里边的重点就是单片机的汇编或c语言编程，但掌握了组态软件的通讯协议，按协议编写，比较起来并不是很难。
