F5-ltm负载均衡培训资料

目前，许多厂商推出了专用于平衡服务器负载的负载均衡器，如F5 Network公司的BIG-IP，Citrix公司的NetScaler。

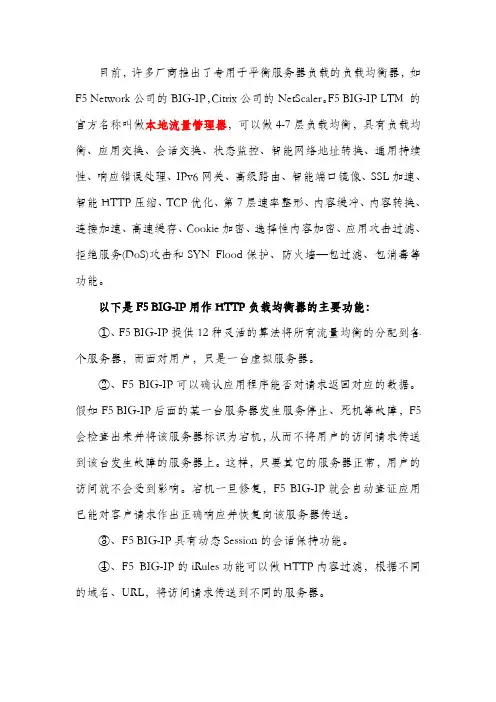

F5 BIG-IP LTM 的官方名称叫做本地流量管理器，可以做4-7层负载均衡，具有负载均衡、应用交换、会话交换、状态监控、智能网络地址转换、通用持续性、响应错误处理、IPv6网关、高级路由、智能端口镜像、SSL加速、智能HTTP压缩、TCP优化、第7层速率整形、内容缓冲、内容转换、连接加速、高速缓存、Cookie加密、选择性内容加密、应用攻击过滤、拒绝服务(DoS)攻击和SYN Flood保护、防火墙—包过滤、包消毒等功能。

以下是F5 BIG-IP用作HTTP负载均衡器的主要功能：①、F5 BIG-IP提供12种灵活的算法将所有流量均衡的分配到各个服务器，而面对用户，只是一台虚拟服务器。

②、F5 BIG-IP可以确认应用程序能否对请求返回对应的数据。

假如F5 BIG-IP后面的某一台服务器发生服务停止、死机等故障，F5会检查出来并将该服务器标识为宕机，从而不将用户的访问请求传送到该台发生故障的服务器上。

这样，只要其它的服务器正常，用户的访问就不会受到影响。

宕机一旦修复，F5 BIG-IP就会自动查证应用已能对客户请求作出正确响应并恢复向该服务器传送。

③、F5 BIG-IP具有动态Session的会话保持功能。

④、F5 BIG-IP的iRules功能可以做HTTP内容过滤，根据不同的域名、URL，将访问请求传送到不同的服务器。

下面，结合实例，配臵F5 BIG-IP LTM v9.x：①、如图，假设域名被解析到F5的外网/公网虚拟IP：61.1.1.3（vs_squid），该虚拟IP下有一个服务器池（pool_squid），该服务器池下包含两台真实的Squid服务器（192.168.1.11和192.168.1.12）。

②、如果Squid缓存未命中，则会请求F5的内网虚拟IP：192.168.1.3（vs_apache），该虚拟IP下有一个默认服务器池（pool_apache_default），该服务器池下包含两台真实的Apache服务器（192.168.1.21和192.168.1.22），当该虚拟IP匹配iRules规则时，则会访问另外一个服务器池（pool_apache_irules），该服务器池下同样包含两台真实的Apache服务器（192.168.1.23和192.168.1.24）。

本文对f5负载均衡的性能进行了全面的介绍，包括链路和冗余，防火墙，服务器，系统管理等方面的问题。

希望对大家有所帮助。

f5负载均衡产品时我们常用的网络负载控制的产品之一，那么在此我们对它的功能和特点进行一个全面的介绍。

通过对这个产品的认识，我们也能发现，在网络管理中我们需要注意哪些方面的问题。

那么更多的内容，还是从下文中了解吧。

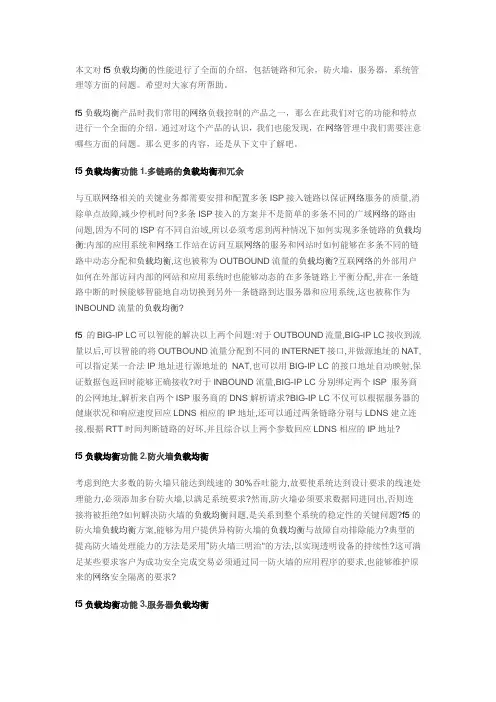

f5负载均衡功能1.多链路的负载均衡和冗余与互联网络相关的关键业务都需要安排和配置多条ISP接入链路以保证网络服务的质量,消除单点故障,减少停机时间?多条ISP接入的方案并不是简单的多条不同的广域网络的路由问题,因为不同的ISP有不同自治域,所以必须考虑到两种情况下如何实现多条链路的负载均衡:内部的应用系统和网络工作站在访问互联网络的服务和网站时如何能够在多条不同的链路中动态分配和负载均衡,这也被称为OUTBOUND流量的负载均衡?互联网络的外部用户如何在外部访问内部的网站和应用系统时也能够动态的在多条链路上平衡分配,并在一条链路中断的时候能够智能地自动切换到另外一条链路到达服务器和应用系统,这也被称作为INBOUND流量的负载均衡?f5的BIG-IP LC可以智能的解决以上两个问题:对于OUTBOUND流量,BIG-IP LC接收到流量以后,可以智能的将OUTBOUND流量分配到不同的INTERNET接口,并做源地址的NAT,可以指定某一合法IP地址进行源地址的NAT,也可以用BIG-IP LC的接口地址自动映射,保证数据包返回时能够正确接收?对于INBOUND流量,BIG-IP LC分别绑定两个ISP 服务商的公网地址,解析来自两个ISP服务商的DNS解析请求?BIG-IP LC不仅可以根据服务器的健康状况和响应速度回应LDNS相应的IP地址,还可以通过两条链路分别与LDNS建立连接,根据RTT时间判断链路的好坏,并且综合以上两个参数回应LDNS相应的IP地址?f5负载均衡功能2.防火墙负载均衡考虑到绝大多数的防火墙只能达到线速的30%吞吐能力,故要使系统达到设计要求的线速处理能力,必须添加多台防火墙,以满足系统要求?然而,防火墙必须要求数据同进同出,否则连接将被拒绝?如何解决防火墙的负载均衡问题,是关系到整个系统的稳定性的关键问题?f5的防火墙负载均衡方案,能够为用户提供异构防火墙的负载均衡与故障自动排除能力?典型的提高防火墙处理能力的方法是采用“防火墙三明治"的方法,以实现透明设备的持续性?这可满足某些要求客户为成功安全完成交易必须通过同一防火墙的应用程序的要求,也能够维护原来的网络安全隔离的要求?f5负载均衡功能3.服务器负载均衡对于所有的对外提供服务的服务器,均可以在BIG-IP上配置Virtual Server实现负载均衡,同时BIG-IP可持续检查服务器的健康状态,一旦发现故障服务器,则将其从负载均衡组中摘除?BIG-IP利用虚拟IP地址(VIP由IP地址和TCP/UDP应用的端口组成,它是一个地址)来为用户的一个或多个目标服务器(称为节点:目标服务器的IP地址和TCP/UDP应用的端口组成,它可以是internet的私网地址)提供服务?因此,它能够为大量的基于TCP/IP的网络应用提供服务器负载均衡服务?根据服务类型不同分别定义服务器群组,可以根据不同服务端口将流量导向到相应的服务器?BIG-IP连续地对目标服务器进行L4到L7合理性检查,当用户通过VIP请求目标服务器服务时,BIG-IP根椐目标服务器之间性能和网络健康情况,选择性能最佳的服务器响应用户的请求?如果能够充分利用所有的服务器资源,将所有流量均衡的分配到各个服务器,我们就可以有效地避免“不平衡"现象的发生?利用UIE+iRules可以将TCP/UDP数据包打开,并搜索其中的特征数据,之后根据搜索到的特征数据作相应的规则处理?因此可以根据用户访问内容的不同将流量导向到相应的服务器,例如:根据用户访问请求的URL将流量导向到相应的服务器?f5负载均衡功能4.系统高可用性系统高可用性主要可以从以下几个方面考虑:4.1.设备自身的高可用性:f5 BIG-IP专门优化的体系结构和卓越的处理能力保证99.999%的正常运行时间,在双机冗余模式下工作时可以实现毫秒级切换,保证系统稳定运行,另外还有冗余电源模块可选?在采用双机备份方式时,备机切换时间最快会在200ms之内进行切换?BIG-IP 产品是业界唯一的可以达到毫秒级切换的产品, 而且设计极为合理,所有会话通过Active 的BIG-IP 的同时,会把会话信息通过同步数据线同步到Backup的BIG-IP,保证在Backup BIG-IP内也有所有的用户访问会话信息;另外每台设备中的watchdog芯片通过心跳线监控对方设备的电频,当Active BIG-IP故障时,watchdog会首先发现,并通知Backup BIG-IP接管Shared IP,VIP等,完成切换过程,因为Backup BIG-IP中有事先同步好的会话信息,所以可以保证访问的畅通无阻?4.2.链路冗余:BIG-IP可以检测每条链路的运行状态和可用性,做到链路和ISP故障的实时检测?一旦出现故障,流量将被透明动态的引导至其它可用链路?通过监控和管理出入数据中心的双向流量,内部和外部用户均可保持网络的全时连接?编辑推荐负载均衡技术基础专题当前，无论在企业网、园区网还是在广域网上，即使按照当时最优配置建设的网络，业务量的发展都超出了过去..本文对f5负载均衡的性能进行了全面的介绍，包括链路和冗余，防火墙，服务器，系统管理等方面的问题。

F5负载均衡配置手册F5负载均衡配置手册负载均衡器通常称为四层交换机或七层交换机。

四层交换机主要分析IP层及TCP/UDP层，实现四层流量负载均衡。

七层交换机除了支持四层负载均衡以外，还有分析应用层的信息，如HTTP协议URI或Cookie信息。

一、F5配置步骤：1、F5组网规划(1)组网拓朴图（具体到网络设备物理端口的分配和连接，服务器网卡的分配与连接）(2)IP地址的分配（具体到网络设备和服务器网卡的IP地址的分配）(3)F5上业务的VIP、成员池、节点、负载均衡算法、策略保持方法的确定2、F5配置前的准备工作(1)版本检查f5-portal-1:~# b versionKernel:BIG-IP Kernel 4.5PTF-07 Build18(2)时间检查－－如不正确，请到单用户模式下进行修改f5-portal-1:~# dateThu May 20 15:05:10 CST 2004(3)申请license－－现场用的F5都需要自己到F5网站上申请license3、F5 的通用配置(1)在安全要求允许的情况下，在setup菜单中可以打开telnet及ftp功能，便于以后方便维护(2)配置vlan unique_mac选项，此选项是保证F5上不同的vlan 的MAC地址不一样。

在缺省情况下，F5的各个vlan的MAC地址是一样的，建议在配置时，把此项统一选择上。

可用命令ifconfig –a来较验。

具体是system/Advanced Properties/vlan unique_mac(3)配置snat any_ip选项选项，此选项为了保证内网的机器做了snat后，可以对ping的数据流作转换。

Ping是第三层的数据包，缺省情况下F5是不对ping的数据包作转换，也就是internal vlan的主机无法ping external vlan的机器。

（注意：还可以采用telnet来验证。

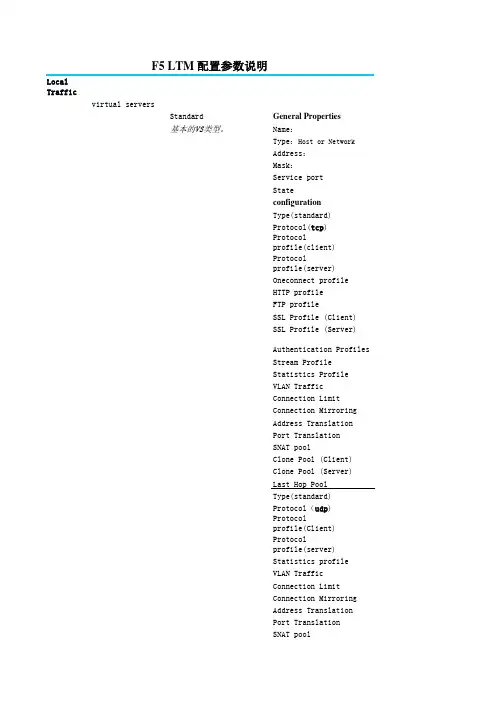

F5 LTM 配置参数说明Local Trafficvirtual serversStandard General Properties基本的VS类型。

Name：Type：Host or NetworkAddress：Mask：Service portStateconfigurationType(standard)Protocol(tcp)Protocol profile(client)Protocol profile(server)Oneconnect profileHTTP profileFTP profileSSL Profile (Client)SSL Profile (Server)Authentication ProfilesStream ProfileStatistics ProfileVLAN TrafficConnection LimitConnection MirroringAddress TranslationPort TranslationSNAT poolClone Pool (Client)Clone Pool (Server)Last Hop PoolType(standard)Protocol（udp)Protocol profile(Client)Protocol profile(server)Statistics profileVLAN TrafficConnection LimitConnection MirroringAddress TranslationPort TranslationSNAT poolClone Pool (Client)Clone Pool (Server)Last Hop PoolForwarding layer2Type(forwarding layer2)该VS类型可应用在对二层地址的ProtocolProtocol profile(Client)Statistics ProfileVLAN TrafficConnection LimitConnection MirroringSNAT poolClone Pool (Client)Clone Pool (Server)Last Hop Pool Forwarding IP Type(forwarding IP)该VS类型应用在直接转发IP数据ProtocolProtocol profile(Client)Statistics ProfileVLAN TrafficConnection LimitConnection MirroringSNAT poolClone Pool (Client)Clone Pool (Server)Last Hop Pool Performance HTTP Type(performance HTTP)该VS类型结合Fast HTTP profiProtocolProtocol profile(Client)Statistics ProfileVLAN TrafficConnection LimitConnection MirroringClone Pool (Client)Clone Pool (Server)Last Hop Pool Performance layer4Type(performance layer4)该VS类型结合Fast L4 profileProtocolProtocol profile(Client)Statistics profileVLAN TrafficConnection LimitConnection MirroringAddress TranslationPort TranslationSNAT poolClone Pool (Client)Clone Pool (Server)Last Hop Pool Performance reject Type(performance reject)该vs类型将拒绝到该vs的所有流ProtocolStatistics ProfileVLAN TrafficProfilesService-http General PropertiesName：Parent ProfileSettingFallback HostHeader InsertHeader EraseResponse ChunkingOneConnect TransformationsRedirect RewriteMaximum Header SizePipeliningInsert XForwarded ForLWS Maximum ColumnsLWS SeparatorMaximum RequestsCompressionCompressionURI CompressionURI ListContent CompressionContent ListPreferred MethodMinimum Content LengthCompression Buffer Sizegzip Compression Levelgzip Memory Levelgzip Window SizeVary HeaderHTTP/1.0 RequestsKeep Accept EncodingCPU SaverCPU Saver High ThresholdCPU Saver Low Thresholdservice-ftp General PropertiesName：Parent ProfilesettingsTranslate ExtendedData Portpersist-cookie General PropertiesName:Persistence type-cookieParent Profileconfigurationcookie method-http cookie insertcookie name:Expiration: Session Cookiecookie method-cookie hashcookie name:Hash offsetHash LengthTimeoutMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across Poolscookie method-http cookie passiveCookie Name:cookie method-http cookie rewriteCookie NameExpiration: Session CookieGeneral Propertiespersist-destination addressName:Persistence type-destinatiParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsMaskTimeoutpersist-hash General PropertiesName:Persistence type-hashParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsiRuleTimeoutGeneral Propertiespersist-microsoft remote deName:Persistence type-microsoftParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsTimeoutHas Session Directory persist-sip General PropertiesName:Persistence type-sipParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsTimeoutpersist-source_addr General PropertiesName:Persistence type-source_adParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsTimeoutMaskproxy mappingpersist-ssl General PropertiesName:Persistence type-sslParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsTimeoutpersist-universal General PropertiesName:Persistence type-universalParent ProfileconfigurationMirror PersistenceMatch Across ServicesMatch Across Virtual ServeMatch Across PoolsiRuleTimeoutName:Parent ProfilesettingsReset on TimeoutReassemble IP FragmentsIdle TimeoutTCP Handshake TimeoutMaximum Segment Size OverrPVA AccelerationIP ToS to ClientIP ToS to ServerLink QoS to ClientLink QoS to ServerTCP Timestamp ModeTCP Window Scale ModeGenerate Internal SequenceStrip Sack OKRTT from ClientRTT from ServerLoose InitiationLoose CloseTCP Close Timeoutprotocol-fasthttp General PropertiesName:Parent ProfileSettingsReset on TimeoutIdle TimeoutMaximum Segment Size OverrClient Close TimeoutServer Close TimeoutUnclean ShutdownForce HTTP 1.0 ResponseOneConnectMaximum Pool SizeMinimum Pool SizeRamp-Up IncrementMaximum ReuseIdle Timeout OverrideReplenishHTTPParse RequestsMaximum Header SizeMaximum RequestsInsert XForwarded ForHeader InsertName:Parent ProfileSettingsReset On TimeoutTime Wait RecycleProxy Maximum SegmentProxy OptionsProxy Buffer LowProxy Buffer HighIdle TimeoutTime WaitFin WaitClose WaitSend BufferReceive WindowKeep Alive IntervalMaximum Syn RetransmissionMaximum Segment RetransmisIP ToSLink QoSSelective ACKsExtended Congestion NotifiExtensions for High PerforLimited Transmit RecoverySlow StartDeferred AcceptBandwidth DelayNagle’s AlgorithmAcknowledge on PushMD5 SignatureMD5 Signature PassphraseGeneral PropertiesName:Parent ProfileSettingsIdle TimeoutIP ToSLink QoSDatagram LBSSL-clientssl General PropertiesName:Parent ProfileconfigurationCertificateKeyPass PhraseConfirm Pass PhraseChainTrusted Certificate AuthorCiphersOptionsModSSL MethodsCache SizeCache TimeoutAlert TimeoutHandshake TimeoutRenegotiate PeriodRenegotiate SizeRenegotiate Max Record DelUnclean ShutdownStrict ResumeNon-SSL ConnectionsClient AuthenticationClient CertificateFrequencyCertificate Chain TraversaAdvertised Certificate AutCertificate Revocation Lis SSL-serverssl General PropertiesName:Parent ProfileconfigurationCertificateKeyPass PhraseConfirm Pass PhraseChainTrusted Certificate AuthorCiphersOptionsModSSL MethodsCache SizeCache TimeoutAlert TimeoutHandshake TimeoutRenegotiate PeriodRenegotiate SizeUnclean ShutdownStrict ResumeServer AuthenticationServer CertificateFrequencyCertificate Chain TraversaAuthenticate NameCertificate Revocation Lis Authentication-profiles General PropertiesName:TypeParent ProfileConfigurationModeConfigurationRuleIdle TimeoutGeneral Properties Authentication-configuratioName:TypeConfigurationHostsSearch Type-userUser Base DNUser KeyCache SizeSecureAdmin DNAdmin PasswordConfirm Admin PasswordGroup Base DNGroup KeyGroup Member KeyValid GroupsRole KeyValid RolesSearch Type-certificate mapUser Base DNUser KeyCertificate Map Base DNCertificate Map KeyUse Serial Certificate MapCache SizeCache TimeoutSecureAdmin DNAdmin PasswordConfirm Admin PasswordGroup Base DNGroup KeyGroup Member KeyValid GroupsRole KeyValid RolesSearch Type-certificateUser Base DNUser KeyObject ClassCache SizeCache TimeoutSecureAdmin DNAdmin PasswordConfirm Admin PasswordGroup Base DNGroup KeyGroup Member KeyValid GroupsRole KeyValid RolesOther-oneconnect General PropertiesName:Parent ProfileSettingsSource MaskMaximum SizeMaximum AgeMaximum ReuseIdle Timeout OverrideOther-statistics General PropertiesName:Paren ProfileSettingsField 1Field 2Field 3 …Field 32Other-stream General PropertiesName:Paren ProfileSettingsSourceTargetiRulePropertiesNameDefinitionPoolConfigurationNameHealth MonitorsAvailability RequirementAllow SNATAllow NATAction On Service DownSlow Ramp TimeIP ToS to ClienIP ToS to ServerLink QoS to ClientLink QoS to ServerResourcesLoad Balancing MethodPriority Group ActivationNew Members-addressNew Members-service port NodeGeneral PropertiesAddressNameConfigurationHealth MonitorsSelect MonitorsAvailability RequirementRatioConnection LimitMonitorGateway ICMP General Properties利用ICMP（ping）检查node状态NameTypeImport SettingsConfigurationIntervalTimeoutTransparentAlias AddressAlias Service PortICMP General Properties利用ICMP（ping）检查node状态NameTypeImport SettingsConfigurationIntervalTimeoutTransparentAlias AddressTCP_echo General Properties利用TCP三次握手进行健康性检NameTypeImport SettingsConfigurationIntervalTimeoutTransparentAlias Address HTTP General Properties 验证HTTP 服务健康性，主要通NameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringUser NamePasswordReverseTransparentAlias AddressAlias Service Port HTTPs General Properties 验证HTTPs服务的健康性，主要NameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringCipher ListUser NamePasswordCompatibilityClient CertificateReverseAlias AddressAlias Service Port FTP General Properties 验证FTP服务的健康性，通过doNameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordPath / FilenameModeAlias AddressAlias Service PortDebugTCP General Properties 利用TCP三次握手进行健康性检NameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringReverseTransparentAlias AddressAlias Service Port TCP Half Open General Properties 利用TCP三次握手进行健康性检NameTypeImport SettingsConfigurationIntervalTimeoutAlias AddressAlias Service Port UDP General Properties 利用UDP进行健康性检查，发送NameTypeImport SettingsConfigurationIntervalTimeoutSend StringSend PacketsTimeout PacketsAlias AddressAlias Service Port External General Properties 利用external类型的monitor创NameTypeImport SettingsConfigurationIntervalTimeoutExternal ProgramArgumentsVariablesAlias AddressAlias Service Port POP3General Properties 利用该monitor类型对POP3邮件NameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordAlias AddressAlias Service PortDebugSMTP General Properties 利用该monitor类型对SMTP邮件NameTypeImport SettingsConfigurationIntervalTimeoutDomainAlias AddressAlias Service PortDebugMSSQL General Properties 利用该monitor类型对微软SQLNameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringUser NamePasswordDatabaseReceive RowReceive ColumnCountAlias AddressAlias Service Port Oracle General Properties 利用该monitor类型对Oracle 数NameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringUser NamePasswordDatabaseReceive RowReceive ColumnCountAlias AddressAlias Service PortDebugDebugIMAP General Properties对IMAP流量进行健康性检查，当NameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordFolderAlias AddressAlias Service PortDebugLDAP General Properties利用该monitor类型对LDAP serNameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordBaseFilterSecurityMandatory AttributesAlias AddressAlias Service PortDebugNNTP General Properties利用该monitor类型对网络新闻NameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordNewsgroupAlias AddressAlias Service Port RADIUS General Properties 利用该monitor类型对RADIUS服NameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordSecretNAS IP AddressAlias AddressAlias Service PortDebugReal Server General Properties 利用该monitor类型对pool\pooNameTypeImport SettingsConfigurationIntervalTimeoutMethodCommandMetricsAgentAlias AddressAlias Service Port Scripted General Properties 利用该monitor类型创建简单的NameTypeImport SettingsConfigurationIntervalTimeoutFile NameAlias AddressAlias Service PortDebugSIP General Properties利用该monitor类型对SIP呼叫INameTypeImport SettingsConfigurationIntervalTimeoutModeAdditional Accepted StatusAlias AddressAlias Service PortDebugSNMP DCA General Properties利用该monitor类型对运行SNMPNameTypeImport SettingsConfigurationIntervalTimeoutCommunityVersionAgent TypeCPU CoefficientCPU ThresholdMemory CoefficientMemory ThresholdDisk CoefficientDisk ThresholdVariablesAlias AddressAlias Service PortSNMP DCA Base General Properties利用该monitor类型对运行SNMPNameTypeImport SettingsConfigurationIntervalTimeoutCommunityVersionVariablesAlias AddressAlias Service PortSOAP General Properties利用该monitor类型测试基于SONameImport SettingsConfigurationIntervalTimeoutUser NamePasswordProtocolURL PathNamespaceMethodParameter NameParameter TypeParameter ValueReturn TypeReturn ValueExpect FaultAlias AddressAlias Service Port WAP General Properties 利用该monitor类型监视WAP服务NameTypeImport SettingsConfigurationIntervalTimeoutSend StringReceive StringSecretAccounting NodeAccounting PortServer IDCall IDSession IDFramed AddressAlias AddressAlias Service PortDebugWMI General Properties 利用该monitor类型检查运行WMNameTypeImport SettingsConfigurationIntervalTimeoutUser NamePasswordURLCommandMetricsAgentPostAlias AddressAlias Service Port SNATsSNAT List General PropertiesNameConfigurationTranslationOriginAddress list-addressAddress list-maskVLAN TrafficSNAT Pool List General PropertiesNameConfigurationmember list-addressSNAT Translation List General PropertiesIP AddressStateConfigurationARPConnection LimitTCP Idle TimeoutUDP Idle TimeoutIP Idle TimeoutNAT List General PropertiesNAT AddressOrigin AddressStateConfigurationARPVLAN Traffic NetworkInterfaceinterface list InterfacestatusnameMAC AddressMedia SpeedVLAN CountTrunkinterface mirroring ConfigurationInterface Mirroring StateDestination InterfaceMirrored InterfacesRoutePropertiestypeDestinationNetmaskResourceSelf IPsConfigurationIP AddressNetmaskVLANPort LockdownFloating IPUnit IDPacket FiltersGeneral PropertiesPacket FilteringUnhandled Packet ActionOptions-Filter establishedOptions-Send ICMP error onExemptionsProtocols-Always accept ARProtocols-Always accept imMAC AddressesIP AddressesVLANsRule ConfigurationNameOrderActionApply to VLANLoggingFilter ExpressionFilter Expression MethodProtocolsSource Hosts and NetworksDestination Hosts and NetwDestination PortSpanning TreePropertiesmodHello timeMaximum AgeForward DelayTrasmit Hold Count TrunksConfigurationNameInterfaceLACPLink Selection Policy VLANVLAN List General PropertiesNameTagResourcesInterface-untaggedInterface-taggedConfigurationSource CheckMTUMAC MasqueradeFail-safeFail-safe Timeout ARP ActionStatic List ConfigurationIP AddressMAC AddressOptions PropertiesDynamic TimeoutMaximum Dynamic EntriesRequest RetriesReciprocal UpdateSystemGeneral PropertiesDevice-General PropertiesHost NameVersionCPU CountActive CPUsCPU ModeNework BootQuiet BootDisplay LCD System MenuMemory Restart PercentDevice-NTP PropertiesAddressDevice-DNS PropertiesDNS Lookup Server List-addBIND Forwarder Server ListLocal Traffic-General PropertiesAuto Last HopMaintenance ModeVLAN-Keyed ConnectionsPath MTU DiscoveryReject Unmatched PacketsMaximum Node Idle TimeReaper High-water MarkReaper Low-water MarkSYN Check Activation ThresLayer2 Cache Aging TimeShare Single MAC AddressSNAT Packet ForwardingLocal Traffic-Persistence PropertiesManagement of DestinationMaximum EntriesProxy Address Data Group Device CertificatesDevice Certificate General PropertiesNameCertificate Subject(s)Certificate PropertiesExpiresVersionSerial NumberSubjectIssuerDevice Key Key PropertiesKey TypeSizeGeneral PropertiesTrusted Device CertificatesNameCertificate Subject(s)Certificate PropertiesExpiresVersionSerial NumberSubjectIssuerLicenceGeneral PropertiesLicense TypeLicensed DateActive ModulesOptional ModulesInactive ModulesPlatformGeneral PropertiesManagement Port-IP AddressManagement Port-Network MaManagement Port-ManagementHost NameHost IP AddressHigh AvailabilityUnit IDTime ZoneUser AdministrationRoot Account-Password:Root Account-Confirm:Admin Account-Password:Admin Account-Confirm:Support AccountSSH AccessSSH IP AllowHigh AvailabilityRedundancy General PropertiesPrimary Failover Address-SPrimary Failover Address-PSecondary Failover AddressSecondary Failover AddressRedundancy ModeCurrent Redundancy StateRedundancy State PreferencUnit IDNetwork FailoverLink Down Time on FailoverConfigSync ConfigurationConfigSync PeerConfigSync UserEncryptionDetect ConfigSync StatusStatus MessageLast Change(Self)Last Change(Peer)Last ConfigSyncSynchronizeFail-safe_system System Trigger PropertiesSwitch Board FailureSystem ServicesBIGDTMMMCPDSODBCM56XXDNAMEDFail-safe_Gateway ConfigurationGateway Pool NameUnit IDThresholdActionFail-safe_VLAN ConfigurationVLANTimeoutActionArchives General PropertiesFile NameEncryptionPrivate KeysVersionService System Services Listbig3dnamedntpdpostfixradvdsnmpdsshdPreferences System SettingsRecords Per ScreenStart ScreenAdvanced by DefaultDisplay Host Names When PoStatistics FormatScreen Refresh IntervalArchive EncryptionSNMPAgent-configuration Global SetupContact InformationMachine LocationSNMP AccessClient Allow List-typeClient Allow List-address:Client Allow List-mask:Agent-Access(v1,v2)Record PropertiesTypeCommunitySourceOIDAccessAgent-Access(v3)Record PropertiesUser NameAuthentication-typeAuthentication-Password:Authentication-Confirm:Privacy-ProtocolPrivacy-Password:Privacy-Confirm:Privacy-Use AuthenticationOIDAccessTraps-configuration ConfigurationAgent Start / StopAgent AuthenticationDeviceTraps-Destination Record PropertiesVersionCommunityDestinationPortLogsSystem EventPacket Filter EventLocal Traffic EventAudit EventOptions Local Traffic LoggingARP/NDPBigDBHTTPHTTP CompressionIPLayer 4MCPNetworkPacket Velocity® ASICiRulesSSLTraffic Management OSAudit LoggingAuditUsersusers-list Account PropertiesUser NameAuthentication-Password:Authentication-Confirm:Web User RoleConsoleAuthentication Authentication SourceUser DirectoryPassword PolicySecure Password EnforcemenMinimum LengthRequired Characters-NumeriRequired Characters-UppercRequired Characters-LowercRequired Characters-Other:Password MemoryMinimum DurationMaximum DurationExpiration Warning SupportsSupport SnapshotQkviewTCP DumpTCP Dump ConfigurationVLAN:Packets:Options:Timeout:ConsoleDescription设置vs的唯一名称。

F5负载均衡-配置指导⼿册（含IPv6）F5负载均衡-配置⼿册设备概况图形化界⾯通过⽹络形式访问F5任⼀接⼝地址，打开浏览器输⼊https://⽹络接⼝地址；或pc机直连F5的MGMT带外管理⼝，打开浏览器，输⼊（MGMT地址在设备液晶⾯板查看）将进⼊F5的图形管理界⾯。

该界⾯适合进⾏设备的基础以及⾼级调试，是管理员常⽤的管理界⾯。

默认⽤户名/密码：admin/admin命令⾏界⾯通过console线直连F5的console⼝，或通过securecrt等⼯具以SSH2的形式访问F5任⼀接⼝地址，将进⼊命令⾏模式。

该界⾯适合进⾏底层操作系统的调试以及排错。

默认⽤户名/密码： root/defaultF5接⼝⽰意图如上图所⽰，F5同时部署在三个⽹段中，其接⼝⽰意如下：⽹络配置创建vlan进⼊"Network"-"VLANs"选项，点击"create"创建新vlan，如下图：名称处填写该vlan名称，如vlan_170。

再将相应的接⼝划⼊该vlan中，如1.3⼝。

如该vlan需要同交换⽹络中的vlan tag对应，则在tag处填写id，并将接⼝划⼊tagged栏，否则⼀律划⼊untagged。

点击"Finish"完成。

创建self ip进⼊"Network"-"self ips"进⾏F5设备的地址配置，点击"create"新建地址，如下图：填写相应地址和掩码，如192.170.1.202,掩码：255.255.255.0，在vlan处下拉选择之前创建好的vlan_170，将该地址与vlan_170绑定，即ip地址与接⼝做成了对应关系。

在双机部署下，浮动地址的创建需要点击Floating IP的勾，并选择unit ID 为1或2（主备区分）,点击"Finish"完成创建。

F5服务器负载均衡解决方案目录一. 大量数据处理所面临的问题 (3)1. 目前存在隐患 (4)2. 应用系统问题综述 (4)1)“峰值”问题 (3)2)多米诺”现象 (4)3)“N+1”方式 (4)4)“扩展”不便 (4)5)“免疫力”差 (5)6)“容灾”.................................................................................... 错误!未定义书签。

7)应用与网络脱节 (5)二. F5解决方案 (6)2.1 网络结构 (5)2.2 方案优势 (6)2.2.1避免“不平衡”现象 (6)2.2.2解决因“峰值堵塞”带来的性能调整“不平衡” (8)2.2.3避免“多米诺”现象 (8)2.2.4更好的提供系统容错, 提高系统可靠性 (8)2.2.5“扩展”灵活 (10)2.2.6“免疫力”强 (10)2.2.7“容灾” (12)2.2.8网络感知应用, 应用控制网络 (10)三. 相关技术资料 (12)BIG-IP提供支持99.999%的正常运行 (15)四. 成功案例 (13)F5为中国某税务机关提供高可用性解决方案 (17)一. 大量数据处理所面临的问题在现今的企业中, 不论是否提供关键性任务的服务, 都需要一个持续运行不断的高可用性网络计算环境以维持不间断的高品质服务。

所谓高可用性的环境, 也是信息管理人员所必须考虑的四件事：1.使数据有一个安全的存储和运作方式, 即使在设备故障时仍能保持数据的完整一致。

2.使服务器系统持续运行, 即使发生故障仍然让服务持续下去。

使整个计算环境能更好的管理, 如何容错、容灾、集群共享。

如何使投资有最好的效益, 使系统有最佳的扩充能力, 有最低的整体拥有成本, 也就是在任何情况之下均能确保数据的完整一致, 系统持续运行, 使服务不间断, 同时有最好的投资回报率。

高可用性被定义为计算系统的连续运行。

（F5）负载均衡概念原理与部署案例前⾔、1、LTM就是本地流量管理，也就是通常所说的服务器负载均衡。

可以将多个提供相同服务的设备（pool）虚拟成⼀个逻辑设备，供⽤户访问。

也就是说，对于⽤户来讲，看到的只有⼀个设备，⽽实际上⽤户是服务请求是在多个设备之间，通过负载均衡算法分担的。

通常可以理解为是⼀种代理的模式。

2、GTM是⼴域⽹流量管理，也可以称为全局负载均衡。

这个模块可以满⾜⽤户更⾼的负载均衡要求，提供不同站点间全局资源的调配。

⽐如说，⽤户在北京和上海分别有⼀个web服务器群（pool），都是提供同样的页⾯，那么当上海的web服务器负担过重或者宕机时，就可以将流量重定向到北京。

3、BIGIPBIGIP是对负载均衡的实现，主要通过Virtual Server、iRules、Pool、Node、Monitor和Persistent （会话保持）实现。

<1>、Member为每⼀个服务器的IP地址加上服务端⼝。

每⼀个member代表⼀个应⽤程序。

在配置过程中，member不需要单独添加，⽽在Pool的配置中进⾏。

通常，在⼀个对外提供同样功能的member组中，所有的member必须保持⼀致。

<2>、Pool的主要作⽤是对⼀组执⾏相同功能的服务器应⽤进⾏捆绑，在Pool中可定义负载均衡算法，将外部的访问流量按照规则分配到不同的服务器上。

在定义⼀个Pool时，必须知道每台服务器的IP地址和对外提供服务的端⼝号，不同的服务器可以以不同的端⼝提供服务，BIGIP 可执⾏端⼝映射将这些服务对外进⾏统⼀端⼝服务。

<3>、iRules是BIGIP特性中的⼀个重要组件， Rule是⼀个⽤户编写的script，⽤来在两个或者更多的pool中进⾏选择。

换句话说，rule⽤于根据⼀定的判断条件选择和⼀个Virtual Server相关联的pool。

Rules是⼀个可选的特性使您可以将流量不单是定义到默认的对应Virtual Server的pool。

F5服务器负载均衡解决方案F5服务器负载均衡解决方案是一种用于提高网络性能和可靠性的解决方案。

它可以通过分配请求到多台服务器上，均衡负载并提高系统的吞吐量和响应时间。

以下是一个详细的F5服务器负载均衡解决方案，内容包括其原理、组件和部署方法等。

第一部分：负载均衡的原理和工作方式负载均衡是指将请求均匀地分配给一组服务器，以实现资源的合理利用和高效的处理能力。

F5服务器负载均衡解决方案基于七层负载均衡技术，可以根据不同的负载均衡算法将请求分发到多台服务器上。

它还支持健康检查机制，监测服务器的状态并及时剔除故障服务器，确保请求的高可靠性和可用性。

第二部分：F5负载均衡解决方案的组件和功能1. Local Traffic Manager（LTM）：负责请求的分发和负载均衡，它可以根据不同的负载均衡算法将请求发送到不同的服务器上。

2. Global Traffic Manager（GTM）：负责全局负载均衡，它可以将请求分发到不同地理位置的服务器上，以提高全球范围内的负载均衡效果。

3. Application Security Manager（ASM）：提供Web应用程序安全性保护，可以防御常见的Web攻击如SQL注入、跨站脚本等。

4. Access Policy Manager（APM）：提供远程用户访问控制和身份验证功能，可以实现安全的远程访问解决方案。

5. Advanced Firewall Manager（AFM）：提供高级防火墙功能，可以对流量进行深度包检测和访问控制。

第三部分：F5负载均衡解决方案的部署方法1.确定负载均衡策略：根据应用程序的特点和需求，选择合适的负载均衡策略，如轮询、最小连接数等。

2.配置服务器池：将要进行负载均衡的服务器添加到服务器池中，并进行健康检查配置，监测服务器的状态。

3.配置负载均衡虚拟服务器：创建负载均衡虚拟服务器，并将其关联到服务器池，配置监听端口和协议等参数。
