工程制图复习题含答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

制图复习题一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．已知空间两点：A（35、40、10）和点B（20、15、30），点A在点B的A左前下方B右后上方C右前上方D左后下方2．直线上的点具有两个投影特性,即从属性和( )。

A. 定值性B. 定比性C. 定量性D. 可量性3. 四个图中两直线AB、CD为平行的图形是( )。

4．表示投影面垂直线的正确投影是( )5．在投影图中正垂面的正面投影是A积聚为一斜直线B积聚成与OX周平行的线C实形D类似性6．在斜二等轴测图中,取两个轴向伸缩系数为1时,另一个轴的轴向伸缩系数为( )。

A. 0.5B. 0.6C. 1D. 1.227．平面与圆球相交，截交线的空间形状是( )A.椭圆B.双曲线C.圆D.直线8. 平面的水平投影正确的是( )。

9. 下列基本立体及表面上点A的投影，哪一种判断是正确的?( )(A)图(1)、(4)正确。

(B)图(2)、(4)正确。

(C)图(1)、(2)、(4)正确。

(D)图(1)、(2)、(3)、(4)都正确。

10．在圆柱表面上的点是（）A．A点B．B点C．C点D．D点11．表示直线是投影面垂直线的图是（）A．B．C．D．12．已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是( )。

13．正圆锥被一平面截切,截平面位置与锥轴线垂直时,截交线为( )A.直线B.圆C.椭圆D.抛物线14.平面与圆球相交，截交线的空间形状是( )A.椭圆B.双曲线C.圆D.直线15．被截切三棱柱对应的侧面投影为( )16．已知一图纸幅面为297mm×420mm，该图纸幅面的代号是（）A．A1 B．A2C．A3 D．A417．已知一图纸幅面为210mm×297mm，该图纸幅面的代号是（）A．A1 B．A2 C．A3 D．A418．5号仿宋字是指（）A．字宽为5mm B．字高为5mmC．字号排序为第5位D．字宽和字高之和为5mm19．极限位置的轮廓线用（）A．双点画线B．虚线C．点画线D．细实线20．绘制物体轮廓线，所用的图线名称是( )。

工程制图复习题一、填空题：1、根据投射线的类型，投影法可分为（中心投影）和（水平投影）。

2、根据投射线与投影面是否垂直，平行投影法又可分为（斜投影法）和（正）。

3、（三面投影）是工程中应用最广泛的一种图示方法。

4、点的三面投影规律是：①点的（正面投影）与点的（水平投影）的连线垂直于OX轴。

②点的（正面）与点的（侧面投影）的连线垂直于OZ轴。

③点的（正面投影）到OX轴的距离（等于）点的（侧面投影）到OZ轴的距离。

5、在三投影面体系中直线与投影面的相对位置可分（投影面平行线）、（一般位置直线）和（投影面垂直线）。

6空间两直线的相对位置可分为（平行）、（垂直）、（相交）和（交线）四种。

7、空间两直线互相平行，则它们的（平面投影也平行）。

8、空间两直线相交，则它们的（所在平面相交），而且各同面投影的交点就是两直线空间交点的（交线）。

9、互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影（互相垂直）。

10、在三投影面体系中平面与投影面的相对位置可分（平行）、（垂直）和（一般位置）11、在平面内取点和取线的关系是：欲在平面内（取线），须先在平面内（取点），而欲在平面内（取点），又须先在平面内（取线）。

12、直线与平面的相对位置有（平行）、（相交）和（垂直）。

13、直线与平面相交求交点的方法有（线面交点法）和（积聚性法）。

14、平面与平面的相对位置有（平行）、（相交）和（垂直）。

15、平面与平面相交求交线的方法有（积聚性法）（线面交点法）和（辅助平面法）。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

19、在一般情况下，平面体的相贯线是（封闭的空间折线）。

20、相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。

21、在一般情况下，两曲面体的相贯线是（闭合的空间曲线）。

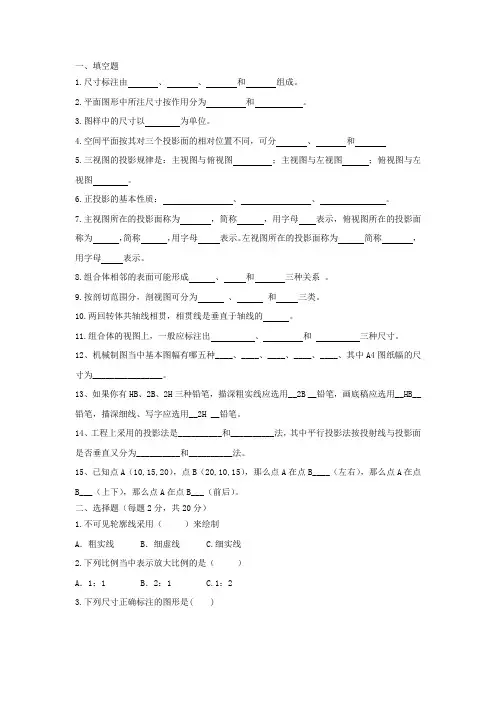

一、填空题1.尺寸标注由、、和组成。

2.平面图形中所注尺寸按作用分为和。

3.图样中的尺寸以为单位。

4.空间平面按其对三个投影面的相对位置不同，可分、和5.三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。

6.正投影的基本性质：、、。

7.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。

左视图所在的投影面称为简称，用字母表示。

8.组合体相邻的表面可能形成、和三种关系。

9.按剖切范围分，剖视图可分为、和三类。

10.两回转体共轴线相贯，相贯线是垂直于轴线的。

11.组合体的视图上，一般应标注出、和三种尺寸。

12、机械制图当中基本图幅有哪五种____、____、____、____、____、其中A4图纸幅的尺寸为________________。

13、如果你有HB、2B、2H三种铅笔，描深粗实线应选用__2B __铅笔，画底稿应选用__HB__铅笔，描深细线、写字应选用__2H __铅笔。

14、工程上采用的投影法是__________和__________法，其中平行投影法按投射线与投影面是否垂直又分为__________和__________法。

15、已知点A（10,15,20），点B（20,10,15），那么点A在点B____（左右），那么点A在点B___（上下），那么点A在点B___（前后）。

二、选择题（每题2分，共20分）1.不可见轮廓线采用（）来绘制A．粗实线 B．细虚线 C.细实线2.下列比例当中表示放大比例的是（）A．1：1 B．2：1 C.1：23.下列尺寸正确标注的图形是( )4.标题栏一般位于图纸的（）A．右下角 B．左下角 C.右上角5.下面不属于规定的三视图的名称是（）A·297*420 B·210*297 C·420*594 D·594*8419.物体上互相平行的线段，轴测投影（）A.平行B.垂直C.无法确定10.正等轴测图中，为了作图方便，轴向伸缩系数一般取（）A.3B.2C.111.在下图中已知形体的三面投影图，则与其吻合的轴测图是。

工程制图试题A（试卷共8页，答题时间120分钟）1、下列图中反映两直线垂直相交的是（ ）。

A B C D2、找到与投影图相对应的几何体，并填写相应的编码。

(1) （ ） (2) （ ）3、已知形体的主、俯视图，正确的左视图是（ ）。

系 专业 层次 姓名 学号┉┉┉┉┉┉┉┉┉┉┉密┉┉┉┉┉┉┉┉┉┉封┉┉┉┉┉┉┉┉┉┉线┉┉┉┉┉┉┉┉┉4、已知形体的主视图和俯视图，正确的左视图是（）。

5、已知形体的主、俯视图，判断正确的左视图是（）。

6、已知形体的主、俯视图，正确的左视图是（）。

7、已知形体的主、俯视图，正确的左视图是（）。

8、对照轴侧图，正确的三面投影图是（）。

9. 下面四组剖面图中，画得正确的是( )。

二、填空题（每空1分，共20分）1、若粗线宽度为b，则中线宽度为，细线宽度为。

2、建筑图中的尺寸除 及 以米为单位外，其他一律以毫米为单位。

3、平行正投影的性质有：度量性、 、 、 、 。

4、圆锥被一个平面截切时，若该截平面与轴线的夹角θ大于圆锥素线与轴线的夹角α ，则所产生的截交线的形状为 。

5、在钢筋混凝土结构图中的Φ6@200，其中Φ表示 ，@表示 。

6、尺寸标注的组成 、 、 、。

7、一套房屋施工图按其用途的不同可分为 施工图、 施工图、_____________施工图。

8、标高用于表示某一位置的高度，分为 和 两种。

三、作图题（共 45 分）1、 根据组合体的两个视图，补画第三视图。

（共17分） （1）（9分） （2）（8分）2、求作三角形ABC与四边形的交线，并表明可见性。

（8分）3、试求正四棱锥被平面切割后的三面投影。

（10分）4、试求圆拱屋面与斜屋面的交线。

（10分）四、作图应用题（共15 分）作图要求：根据所给梁的剖面图，在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

工程制图答案A 一二、填空题（每空 1分，共20 分）答案如下，每空1分。

1、0.5b 0.25b2、标高总平面图3、积聚性平行性定比性相仿性4、椭圆5、钢筋等级符号相邻钢筋中心距6、尺寸线尺寸界线起止符号尺寸数字7、建筑结构设备8、绝对标高相对标高三、简答题（共45 分）答案要点如下：1、根据组合体的两个视图，补画第三视图。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

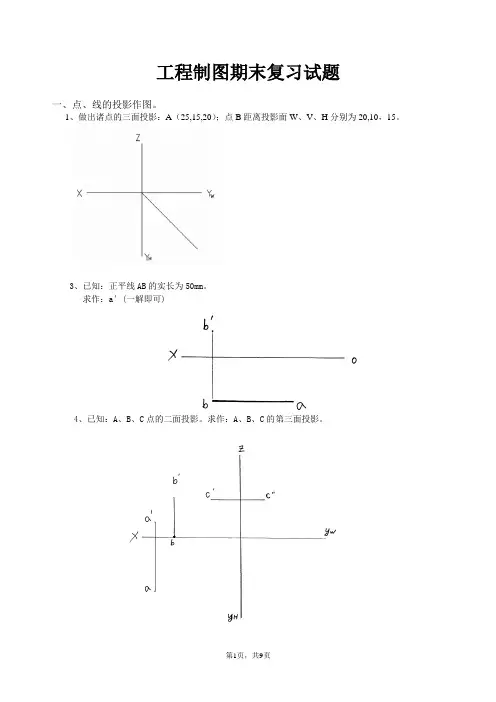

工程制图期末复习试题
一、点、线的投影作图。

1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。

3、已知：正平线AB的实长为50mm。

求作：a′(一解即可)
4、已知：A、B、C点的二面投影。

求作：A、B、C的第三面投影。

5、完成四边形ABCD的水平投影。

二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。

2、已知物体的主、俯视图，正确的左视图是（）图。

3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。

（）
5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。

3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。

x
z
y H y W
(b')
a'
五、由已知立体的两个视图，补画第三视图。

六、补画平面立体被截切后的水平投影和侧面投影。

八、补全相贯线正面投影。

（保留作图线）
九、补画机件三视图所缺的线条。

（保留作图线）
十三、将主视图改为改为适当的全剖视图。

十四、在中间的图形上，将主视图合适的地方改为全剖视图。

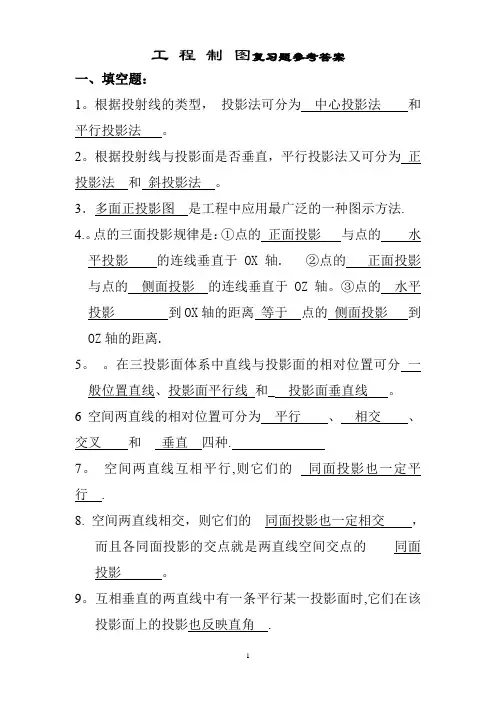

工程制图复习题参考答案一、填空题：1。

根据投射线的类型，投影法可分为中心投影法和平行投影法。

2。

根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法. 4.。

点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴. ②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离.5。

在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种.7。

空间两直线互相平行,则它们的同面投影也一定平行.8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9。

互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影也反映直角.10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面.11。

在平面内取点和取线的关系是:欲在平面内取点,须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面__ .17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换,先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线.18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

. word 专业资料第1 页共27 页材料1213 班复习资料整理校对：俊工程制图期末考试复习模拟试卷（1）一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A、B 两点的三面投影。

2．2．ZX OYHYW二、作平面四边形ABCD 的投影。

b'c'a'd'dab三、完成下列各形体的投影。

四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．五、在指定位置将主视图画成全剖视图。

(10 分). word 专业资料第2 页共27 页六、在指定位置将主视图画成剖视图。

(10 分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：。

2）工程制图期末考试复习模拟试卷（2）一、已知A 点的坐标为（15，15，15）点在A 点之左，B 5mm，A 点之后5mm，A 点之下5mm，求作A、B 两点的三面投影。

（12 分）九、读零件图，并回答问题。

(16 分)（1）该零件采用了哪些视图、剖视图或断面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。

（3）图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外）。

（4）36H8 表示：Φ36 是，是H8，其中，H是，8 是。

（5）说明符号6.3二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是线。

（10 分）的含义。

七、补全螺栓连接图中所缺的图线。

(10 分). word 专业资料第3 页共27 页三、由一个视图上平面的字母，标出其它两个视图的字母，还在立体图上标出平面的字母，并比较立体表面的相对位置。

（14 分）五、由立体图，画出三视图，尺寸由图中量取。

（20 分）左中右四、写出几何体的名称，画全三视图，并求表面点的投影。

体七、补画下列视图中所缺线条。

（16 分）六、已知组合体的两个视图，补画第三视图。

工程制图复习题一、基本概念1. 工程制图的定义是什么？2. 简述第一角投影法和第三角投影法的区别。

3. 什么是视图？常见的视图有哪些？4. 解释什么是剖面图和断面图，以及它们在工程制图中的作用。

二、尺寸标注5. 尺寸标注的目的是什么？6. 描述尺寸标注的基本原则。

7. 什么是线性尺寸和角度尺寸？它们如何标注？8. 解释什么是半径尺寸和直径尺寸，并给出标注方法。

三、公差与配合9. 什么是公差？它在工程制图中的重要性是什么？10. 简述公差的种类及其应用场景。

11. 解释什么是配合，并给出常见的配合类型。

四、材料与工艺符号12. 描述材料符号在工程制图中的作用。

13. 列举几种常见的材料符号，并解释其含义。

14. 简述工艺符号的分类及其在制图中的表示方法。

五、装配图与零件图15. 解释装配图和零件图的区别及其各自的特点。

16. 描述在绘制装配图时需要考虑的因素。

17. 零件图在设计和制造过程中的作用是什么？六、绘图工具与技巧18. 列举常用的工程制图工具，并简述其用途。

19. 描述使用绘图软件进行工程制图的优势。

20. 解释绘图过程中常见的错误及其预防方法。

七、综合应用题21. 假设你需要为一个机械零件绘制三视图，请描述你的绘图步骤。

22. 如果你在制图中发现尺寸标注有误，应该如何修正？23. 设计一个简单的机械部件，并为其绘制装配图和零件图。

八、案例分析24. 分析一个实际的工程制图案例，指出其优点和可能存在的问题。

25. 讨论在工程制图中如何平衡设计美观与实用性。

结束语通过这些复习题的练习，学生可以加深对工程制图的理解，提高绘图技能，并为将来的工程实践打下坚实的基础。
