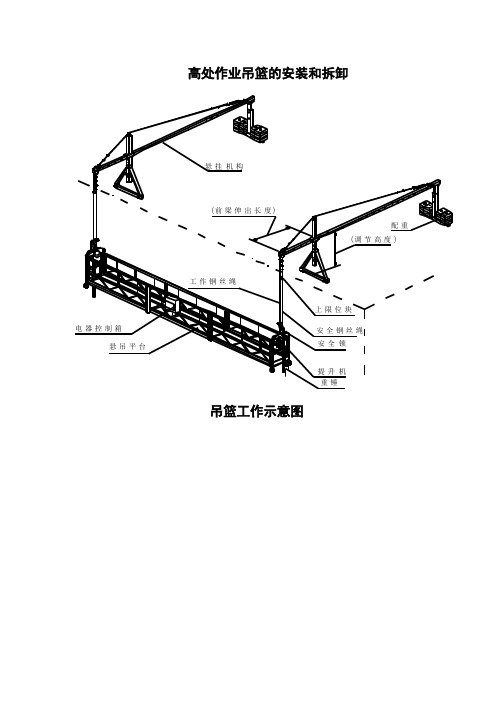

高处作业吊篮的安装和拆卸b架3、插杆4、中梁 5、后梁 6、小连接套重 9、上支柱 10、加强钢丝绳11、索具螺旋扣OG图二：双单点吊篮(Z L P800、Z L P800A、Z L P630、Z L P500型）机构吊篮工作示意图高处作业吊篮的安装流程一、组装前准备工作1.劳动组织各级人员的职能明确如下：指挥：负责吊篮安、拆、移位及施工全过程的总体策划、组织、协调和监督。
技术内业：负责施工方案的编制、报审等技术工作，解决技术问题。
吊篮安装人员：负责吊篮现场安装、拆卸和维护保养作业的施工管理。
负责控制吊篮安装过程的质量以符合规定要求，同时按“谁施工谁负责”的原则保证安全生产。
2、设备组织安装前，对进场吊篮各个零、部件进行检查核对验收。
3、吊篮安装安全技术交底吊篮专业技术人员向工人班组进行交底，交底内容包括吊篮安装技术及质量要求和吊篮安装安全注意事项。
二、悬挂机构的安装b图三：悬挂机构简图1、前梁2、前支架3、插杆4、中梁5、后梁6、小连接套7、后支架8、配重9、上支柱 10、加强钢丝绳 11、索具螺旋扣a FOG图二：双单点吊篮(ZLP800、ZLP800A、ZLP630、ZLP500型）图一：单吊点吊篮 (ZLP250型)悬挂机构示意图悬挂机构安装流程螺索具螺旋扣1、悬挂机构安装步骤1）将插杆插入三角形的前支架内，根据支架的最大高度调整插杆的高度，用螺栓固定。
将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。
2）将前、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。
将上支柱安装在前支架插杆上。
3）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。
再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。
4）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。

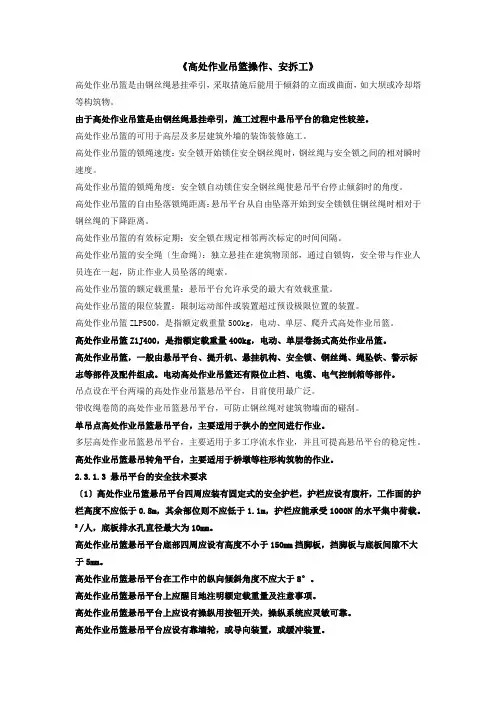

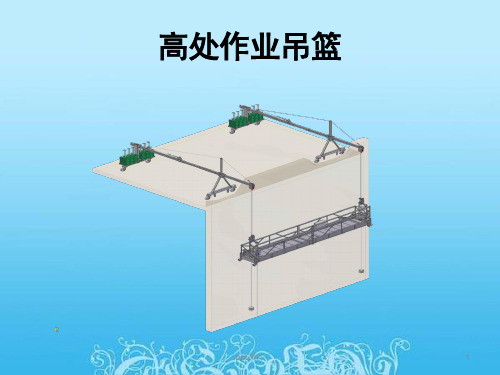

《高处作业吊篮操作、安拆工》高处作业吊篮是由钢丝绳悬挂牵引，采取措施后能用于倾斜的立面或曲面，如大坝或冷却塔等构筑物。
由于高处作业吊篮是由钢丝绳悬挂牵引，施工过程中悬吊平台的稳定性较差。
高处作业吊篮的可用于高层及多层建筑外墙的装饰装修施工。
高处作业吊篮的锁绳速度：安全锁开始锁住安全钢丝绳时，钢丝绳与安全锁之间的相对瞬时速度。
高处作业吊篮的锁绳角度：安全锁自动锁住安全钢丝绳使悬吊平台停止倾斜时的角度。
高处作业吊篮的自由坠落锁绳距离：悬吊平台从自由坠落开始到安全锁锁住钢丝绳时相对于钢丝绳的下降距离。
高处作业吊篮的有效标定期：安全锁在规定相邻两次标定的时间间隔。
高处作业吊篮的安全绳〔生命绳〕：独立悬挂在建筑物顶部，通过自锁钩，安全带与作业人员连在一起，防止作业人员坠落的绳索。
高处作业吊篮的额定载重量：悬吊平台允许承受的最大有效载重量。
高处作业吊篮的限位装置：限制运动部件或装置超过预设极限位置的装置。
高处作业吊篮ZLP500，是指额定载重量500kg，电动、单层、爬升式高处作业吊篮。
高处作业吊篮Z1J400，是指额定载重量400kg，电动、单层卷扬式高处作业吊篮。
高处作业吊篮，一般由悬吊平台、提升机、悬挂机构、安全锁、钢丝绳、绳坠铁、警示标志等部件及配件组成。
电动高处作业吊篮还有限位止档、电缆、电气控制箱等部件。
吊点设在平台两端的高处作业吊篮悬吊平台，目前使用最广泛。
带收绳卷筒的高处作业吊篮悬吊平台，可防止钢丝绳对建筑物墙面的碰刮。
单吊点高处作业吊篮悬吊平台，主要适用于狭小的空间进行作业。
多层高处作业吊篮悬吊平台，主要适用于多工序流水作业，并且可提高悬吊平台的稳定性。
高处作业吊篮悬吊转角平台，主要适用于桥墩等柱形构筑物的作业。
2.3.1.3 悬吊平台的安全技术要求〔1〕高处作业吊篮悬吊平台四周应装有固定式的安全护栏，护栏应设有腹杆，工作面的护栏高度不应低于0.8m，其余部位则不应低于1.1m，护栏应能承受1000N的水平集中荷载。
高处作业吊篮安装拆卸工本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March高处作业吊篮安装拆卸工高处作业吊篮安装拆卸工江苏省住房和城乡建设厅组织编写前言建筑施工特种作业人员是指在房屋建筑和市政工程施工活动中，从事可能对人身及周围设备设施的安全造成重大危害作业的人员。
建筑施工特种作业人员必须参加与其工种相适应的、专门的安全技术理论学习和实际操作训练，并经建设部门考核合格，取得《建筑施工特种作业人员操作资格证书》，才能上岗作业。
目前，建筑施工行业中现有的培训教材主要适用于建筑电工、架子工、起重信号司索工、起重机械司机、起重机械安装拆卸工等建筑施工特种作业人员的安全技术考核培训166号），建筑施工特种作业人员管理规定（建质[2008]75号），建筑施工特种作业人员管理暂行办法苏建管质[2009]5号和建筑施工特种作业人员考核工作的实施意见（苏建管质[2009]29号）编写，全套教材共8册。
《桩机操作工》由编写，《建筑焊工》（电焊、气焊、切割）由编写，《附着升降脚手架架子工》由编写，《建筑混凝土泵操作工》由编写，《建筑起重机械安装质量检测工》（塔式起重机）由编写，《垂直运输机械安装质量检测工》（施工升降机、物料提升机）由编写，《高处作业吊篮安装拆卸工》由编写，《建筑施工现场内机动车司机》由编写，此外，本套教材都由编审。
本套教材针对建筑施工特种作业人员的特点，遵循科学、实用的原则，内容深入浅出，语言通俗易懂，形式图文并茂，系统性、权威性和可操作性强。
目录第一章高处作业吊篮安装拆卸工专业基础知识 (1)第一节力学基础 (1)第二节电工基础 (11)第三节常用吊索具和起重机具 (17)第二章高处作业吊篮安装拆卸工专业技术理论 (35)第一节高处作业吊篮基本知识 (35)第二节高处作业吊篮的分类 (35)第三节吊篮组成与技术要求 (37)第四节高处作业吊篮常见故障原因、处置方法（附事故案例） (49)第五节高处作业吊篮的安装和拆卸 (54)第六节高处作业吊篮的安全技术操作规程 (60)第三章高处作业吊篮安装拆卸工安全操作技能考核 (70)第一节高处作业吊篮的安装与调试零部件判废第三节紧急情况处理第一章高处作业吊篮安装拆卸工专业基础知识第一节力学基础力学是建筑施工安全生产管理重要的基础科学，模板的支撑、脚手架的搭设、起重设备的吊装以及建筑材料的安全选择都离不开对力学的研究。

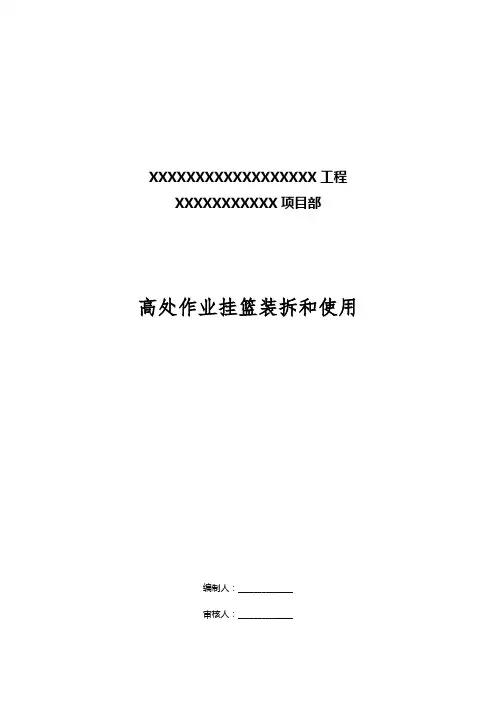

XXXXXXXXXXXXXXXXXX工程XXXXXXXXXXX项目部高处作业挂篮装拆和使用编制人：______________审核人：______________审批人：______________XXXXXXXXX公司XXXX年XX月目录第一部分基础知识第一章力的基本概念第一节力和运动、力的平衡第二节力的三要素、力的合成和分解第二章电工学基础及现场用电安全第一节交流电原理第二节基本电路和常用电气元件第三节三相交流电动机第四节现志临时用电安全第三章高处作业安全知识第一节高处作业概述第二节临边及洞口作业第三节攀登与悬空作业第四节操作平台与交叉作业第五节防护设施验收及安全防护用品第二部分专业知识第一章概论1-1 高处作业吊篮的概念及适用范围1-2 高处作业吊篮在我国的发展历史和发展趋势第二章高处作业吊篮的构造2-1 名词术语2-2 高处作业吊篮的构造2-3 吊篮分类和型号2-4 高处作业吊篮的主要性能参数第三章高处作业吊篮主要机构的工作原理与典型结构3-1 提升机工作原理3-2 提升机典型结构3-3 安全锁工作原理3-4 安全锁典型结构3-5 电气控制原理3-6 电气控制元件3-7 悬挂机构原理3-8 悬挂机构典型结构第四章高处作业吊篮的安装和拆卸4-1 高处作业吊篮的安装流程4-2 高处作业吊篮的拆卸程序第五章高处作业吊篮的安全操作规程5-1 对操作人员的要求5-2 对使用操作环境的要求5-3 悬挂机构5-4 悬吊平台和提升机5-5 安全锁5-6 限位5-7 安全带及安全绳5-8 电气系统5-9 钢丝绳第六章在施工过程中的应急措施第七章高处作业吊篮的维修与保养7-1 提升机维修和保养7-2 安全锁维修和保养7-3 钢丝绳维修和保养7-4 结构件维修和保养7-5 电气系统维修和保养7-6 日常检查7-7 定期检修7-8 定期大修7-9 常见故障原因分析及其排除方法附录：高处作业吊篮国家标准（GB19155-2003）第一部分 基础知识第一章 力的基本概念第一节 力和运动、力的平衡任何机械设备都是通过特定零部件的有规则运动来完成其作业的。

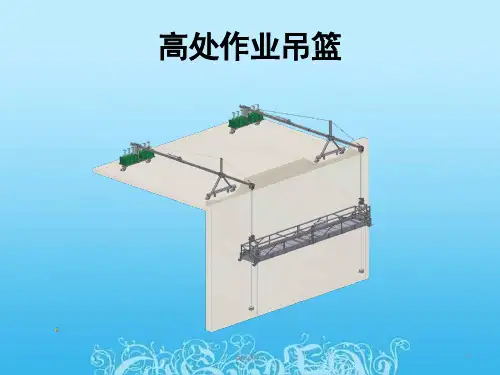

《高处作业吊篮操作、安拆工》高处作业吊篮是由钢丝绳悬挂牵引，采取措施后能用于倾斜的立面或曲面，如大坝或冷却塔等构筑物。
由于高处作业吊篮是由钢丝绳悬挂牵引，施工过程中悬吊平台的稳定性较差。
高处作业吊篮的可用于高层及多层建筑外墙的装饰装修施工。
高处作业吊篮的锁绳速度：安全锁开始锁住安全钢丝绳时，钢丝绳与安全锁之间的相对瞬时速度。
高处作业吊篮的锁绳角度：安全锁自动锁住安全钢丝绳使悬吊平台停止倾斜时的角度。
高处作业吊篮的自由坠落锁绳距离：悬吊平台从自由坠落开始到安全锁锁住钢丝绳时相对于钢丝绳的下降距离。
高处作业吊篮的有效标定期：安全锁在规定相邻两次标定的时间间隔。
高处作业吊篮的安全绳（生命绳）：独立悬挂在建筑物顶部，通过自锁钩，安全带与作业人员连在一起，防止作业人员坠落的绳索。
高处作业吊篮的额定载重量：悬吊平台允许承受的最大有效载重量。
高处作业吊篮的限位装置：限制运动部件或装置超过预设极限位置的装置。
高处作业吊篮 ZLP500，是指额定载重量 500kg ，电动、单层、爬升式高处作业吊篮。
高处作业吊篮 Z1J400，是指额定载重量 400kg，电动、单层卷扬式高处作业吊篮。
高处作业吊篮，一般由悬吊平台、提升机、悬挂机构、安全锁、钢丝绳、绳坠铁、警示标志等部件及配件组成。
电动高处作业吊篮还有限位止档、电缆、电气控制箱等部件。
吊点设在平台两端的高处作业吊篮悬吊平台，目前使用最广泛。
带收绳卷筒的高处作业吊篮悬吊平台，可避免钢丝绳对建筑物墙面的碰刮。
单吊点高处作业吊篮悬吊平台，主要适用于狭小的空间进行作业。
多层高处作业吊篮悬吊平台，主要适用于多工序流水作业，并且可提高悬吊平台的稳定性。
高处作业吊篮悬吊转角平台，主要适用于桥墩等柱形构筑物的作业。
2.3.1.3 悬吊平台的安全技术要求（1）高处作业吊篮悬吊平台四周应装有固定式的安全护栏，护栏应设有腹杆，工作面的护栏高度不应低于0.8m，其余部位则不应低于 1.1m，护栏应能承受1000N 的水平集中荷载。
高处作业吊篮悬吊平台内工作宽度不应小于0.4m ，并应设置防滑底板，底板有效面积不小于 0.25m2/ 人，底板排水孔直径最大为10mm。
高处作业吊篮悬吊平台底部四周应设有高度不小于150mm挡脚板，挡脚板与底板间隙不大于5mm。
高处作业吊篮悬吊平台在工作中的纵向倾斜角度不应大于8°。
高处作业吊篮悬吊平台上应醒目地注明额定载重量及注意事项。
高处作业吊篮悬吊平台上应设有操纵用按钮开关，操纵系统应灵敏可靠。
高处作业吊篮悬吊平台应设有靠墙轮，或导向装置，或缓冲装置。
2.3.2 提升机（1）卷扬式提升机1）卷扬式提升机结构和原理高处作业吊篮卷扬式提升机制动系统一般采用闸瓦式制动器。
2）卷扬式提升机的安全技术要求①高处作业吊篮卷扬式提升机禁止使用摩擦传动、带传动和离合器。
②高处作业吊篮卷扬式提升机每个吊点必须设置两根独立的钢丝绳。
当其中一根失效时，保证悬吊平台不发生倾斜和坠落。
⑤高处作业吊篮卷扬式起升机构必须配备主制动器和后备制动器。
高处作业吊篮卷扬式起升机构主制动器应为常闭式，在停电和紧急状态下，应能手动打开制动器。
高处作业吊篮卷扬式起升机构后备制动器（或超速保护装置）必须独立于主制动器，在主制动器失效时能使悬吊平台在1m的距离内可靠停住。
高处作业吊篮卷扬式起升机构制动器应动作准确、可靠，便于检修和调整。
⑥高处作业吊篮多层缠绕的卷筒，在悬吊平台处于最高位置时，卷筒两侧缘的高度应超过最外层钢丝绳，其超出高度不应小于钢丝绳直径的 2.5 倍。
⑦高处作业吊篮钢丝绳的固定装置应安全可靠，并易于检查，在悬吊平台最低位置时，卷筒上的钢丝绳安全圈数不应小于3 圈；在保留3 圈的状态下，应能承受1.25 倍钢丝绳额定拉力。
⑧高处作业吊篮必须设置钢丝绳的防松装置，当钢丝绳发生松弛、乱绳、断绳时，卷筒应立即停止转动。
⑨高处作业吊篮钢丝绳在卷筒上应排列整齐，钢丝绳绕进或绕出卷筒时，偏离卷筒轴线垂直平面的角度，对有螺旋槽卷筒不应大于4°。
⑩高处作业吊篮滑轮最小卷绕直径不小于钢丝绳直径的15 倍。
高处作业吊篮滑轮槽深不应小于钢丝绳直径的 1.5 倍。
高处作业吊篮滑轮上应设有防止钢丝绳脱绳装置，该装置与滑轮最外缘的间隙，不得超过钢丝绳直径的1/5 。
（2）爬升式提升机爬升式提升机按钢丝绳的缠绕方式不同分为“α ”式绕法和“S”式绕法。
4）爬升式提升机的安全技术要求高处作业吊篮爬升式提升机传动系统在绳轮之前禁止采用离合器和摩擦传动高处作业吊篮爬升式提升机绳轮直径与钢丝绳直径之比值不应小于20。
高处作业吊篮爬升式手动提升机必须设有闭锁装置。
当提升机变换方向时，应动作准确，安全可靠。
高处作业吊篮爬升式手动提升机施加于手柄端的操作力不应大于250N。
高处作业吊篮爬升式提升机应具有良好的穿绳性能，不得卡绳和堵绳。
2.3.3.3 安全锁的安全技术要求对离心触发式安全锁，高处作业吊篮悬吊平台运行速度达到安全锁锁绳速度能自动锁住安全钢丝绳，使悬吊平台在200mm范围内停住。
对摆臂式防倾斜安全锁，高处作业吊篮悬吊平台工作时纵向倾斜角度大于8°时，能自动锁住并停止运行。
( ④）高处作业吊篮安全锁在锁绳状态下应不能自动复位。
高处作业吊篮安全锁与悬吊平台应连接可靠，其连接强度不应小于 2 倍的允许冲击力。
高处作业吊篮安全锁必须在有效标定期限内使用，有效标定期限不大于 1 年。
2.3.4 电气控制系统2.3.4.1 电气控制柜电气控制系统的安全技术要求高处作业吊篮电气控制柜的电气控制元件应排列整齐，连接牢固，绝缘可靠。
高处作业吊篮电控柜门应装锁。
高处作业吊篮控制用按钮开关动作应准确可靠，其外露部分由绝缘材料制成，正弦波形、 1250V 电压为时1min 的耐压试验。
高处作业吊篮电气控制柜的带电零件与机体间的绝缘电阻不应低于2MΩ 。
高处作业吊篮电气系统必须设置过热、短路、漏电保护等装置应能承受50Hz高处作业吊篮悬吊平台上必须设置紧急状态下切断主电源控制回路的急停按钮，该电路独立于各控制电路。
急停按钮为红色，并有明显的“急停”标记，不能自动复位。
高处作业吊篮电气控制箱按钮应动作可靠，标识清晰、准确。
高处作业吊篮杠杆式悬挂机构系统的抗倾覆系数等于配重抗倾覆力矩与倾覆力矩的比，现行国家标准《高处作业吊篮》GBl9155 规定其比值不得小于2。
高处作业吊篮悬挂机构应有足够的强度和刚度。
单边悬挂悬吊平台时，应能承受平台自重、额定载重量及钢丝绳的自重。
高处作业吊篮悬挂机构配重应准确、牢固地安装在配重点上。
高处作业吊篮用钢丝绳分为工作钢丝绳、安全钢丝绳和加强钢丝绳。
高处作业吊篮用钢丝绳应采用专用镀锌钢丝绳。
爬升式高处作业吊篮，对钢丝绳的质量要求很高且钢丝绳应无油。
高处作业吊篮用钢丝绳应采用高强度、镀锌、柔性好的钢丝绳，并应符合厂家说明书的要求，其安全系数不应小于 9。
高处作业吊篮用安全钢丝绳必须独立于工作钢丝绳另行悬挂。
高处作业吊篮用钢丝绳禁止使用以任何方式连接加长的钢丝绳。
2.3.8 结构件的报废高处作业吊篮主要结构件，当超过原计算应力的10%时应予以报废。
高处作业吊篮主要结构件，当腐蚀深度达到原构件厚度的10%时，则应予以报废。
高处作业吊篮主要受力构件产生永久变形而又不能修复时，应予以报废。
高处作业吊篮悬挂机构、悬吊平台和提升机架等整体失稳后不得修复使用，应予以报废。
2.4 高处作业吊篮的安装与拆卸2.4.1.1 安装前的准备（1）安装前的检查高处作业吊篮安装前应检查有架空输电线场所，吊篮的任何部位与输电线的安全距离不应小于 10m。
高处作业吊篮安装前应检查钢丝绳的完好性：按使用说明书的要求选择钢丝绳；工作钢丝绳和安全钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷，是否达到报废标准，并且对附在绳上的涂料、水泥、玻璃胶等污物进行清理，不得涂油。
高处作业吊篮安装前应检查悬吊平台、提升机、悬挂机构等结构件的成套性和完好性：核对验收零部件是否齐全，是否为原厂生产，不得随意使用替代品；检查所有构件锈蚀、磨损情况及焊缝有无裂纹；受力杆件有无明显变形。
高处作业吊篮零部件应为原厂生产，不得随意使用替代品。
高处作业吊篮安装前应检查电气系统是否齐全、完好。
高处作业吊篮安装前应检查安全装置是否齐全、可靠；安全锁是否在有效标定期限内。
高处作业吊篮安装前应检查现场供电是否符合要求。
（2）安装人员的条件吊篮安装拆卸作业的安全技术交底主要包括：吊篮的性能参数、安装、拆卸的程序和方法、各部件的连接形式及要求、悬挂机构及配重的安装要求、作业中安全操作措施。
高处作业吊篮上限位止挡块位置一般距悬挂机构前梁端不小于0.8m。
高处作业吊篮前梁的外伸长度不得大于产品使用说明书规定的最大极限尺寸。
当施工现场无法满足产品说明书规定的高处作业吊篮安装条件和要求时，应经生产厂同意后采取相应的安全技术措施，确保抗倾覆力矩达到标准要求。
高处作业吊篮悬挂机构前支架严禁支撑在女儿墙上、女儿墙外或建筑物挑檐边缘。
高处作业吊篮悬挂机构横梁可前高后低，严禁前低后高。
双吊点高处作业吊篮的两组悬挂机构之间的安装距离应与悬吊平台两吊点间距相等，其误差不大于50mm。
高处作业吊篮前后支架的组装高度与女儿墙高度相适应。
高处作业吊篮有架空输电线场所，吊篮的任何部位与输电线的安全距离不应小于10m。
如果条件限制，应与有关部门协商，并采取安全防护措施后方可架设。
在建筑物屋面进行高处作业吊篮悬挂机构的组装时，作业人员应与屋面边缘保持2m以上的距离。
组装场地狭小时应采取防坠落措施。
高处作业吊篮悬吊平台组装，开口销均应开口，其开口角度应大于30°。
高处作业吊篮的摆臂式防倾斜安全锁摆臂滚轮应朝向平台内侧。
高处作业吊篮所使用的安全钢丝绳必须在离地面附近加装绳坠铁。
高处作业吊篮提升机制动器的调试，衔铁与摩擦盘直径的间隙应在0.5 ～ 0.6mm范围内。
高处作业吊篮安全锁试验首先应将悬吊平台两端调平，然后上升至悬吊平台底部离地1m处左右，再进行试验。
高处作业吊篮空载试运行，接通电源，悬吊平台上下运行三次，每次行程应为3～ 5m。
高处作业吊篮手动滑降试验，在悬吊平台内均匀布置额定载荷，将吊篮升高到小于2m处，两名操作人员同时操纵手动下降装置进行下降试验。
高处作业吊篮手动滑降试验，下降应平稳可靠，平台下降速度不应大于 1.5 倍额定速度。
2.4.2.2 高处作业吊篮的自检关于高处作业吊篮电气系统的安装自检内容及要求：①电缆线应无破损，固定整齐，有防磨损和过度拉紧措施②绝缘电阻不小于0.5MΩ③漏电保护动作灵敏可靠④接零（接地）应采用三相五线制供电，接零或接地保护可靠⑤配电箱元件齐全、固定牢固，有防水、防尘功能⑥急停按钮应灵敏有效2.5 高处作业吊篮的使用与维修保养2.5.1.1 高处作业吊篮管理制度3）高处作业吊篮金属结构存放时，应放在垫木上；在室外存放，要有防雨及排水措施。
