Mastercam9.1-安装详细图示-全面指导安装参考教程

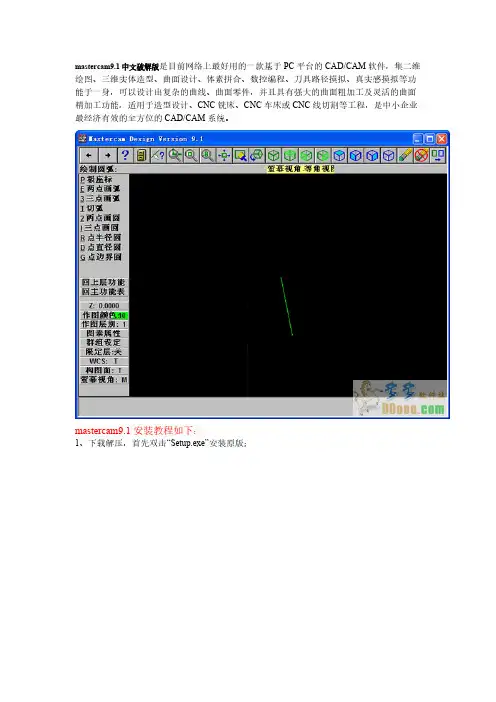

mastercam9.1中文破解版是目前网络上最好用的一款基于PC平台的CAD/CAM软件，集二维绘图、三维实体造型、曲面设计、体素拼合、数控编程、刀具路径摸拟、真实感摸拟等功能于一身，可以设计出复杂的曲线、曲面零件，并且具有强大的曲面粗加工及灵活的曲面精加工功能，适用于造型设计、CNC铣床、CNC车床或CNC线切割等工程，是中小企业最经济有效的全方位的CAD/CAM系统。

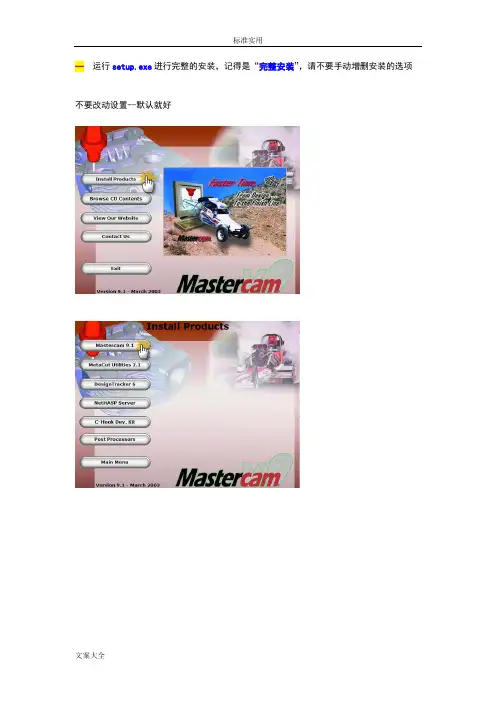

mastercam9.1安装教程如下：1、下载解压，首先双击“Setup.exe”安装原版；2、选择“install products”--“mastercam 9.1”3、依次点击“next”--“YES”--再随意填入用户名(比如多多软件站)4、默认单位选择“default units selection”--“english 或metric”5、选择全部的选项安装，稍等几分钟，显示如下图代表软件安装成功；6、接着，打开解压好的“V91SP2升级包”文件夹，运行setup.exe进行升级安装（专用于winxp sp2系统补丁，现在的电脑大部分是sp3系统可以不安装）；7、再进入“Crack”文件夹进行mastercam9.1破解程序；8、双击“mastercam_v9.1 crack解密”--选择“iso-mc91.exe”--勾选好“make backup copy of patched files”--路径选择mastercam的安装目录“C:\Mcam9”--“一路next”即可。

9、然后进入“MasterCAM V9.1sp2简体中文汉化补丁”文件夹，双击exe文件进行程序汉化；10、打开“C:\Mcam9”目录，你会发现出现“CHI--中文”和“ENG--英文”两个图标，点击“CHI--中文”图标后，再运行mastercam9.1主程序即为中文版本。

mastercam9.1中文破解版新功能：1、灵活的几何编辑功能可改变单个实体或所有实体的线宽、线形、和颜色。

直接生成曲线或利用已知点来生成曲 线，包括SPLINE曲线或NURBS曲线。 SPLINE曲线可以视作一条有弹性的强力橡 皮，通过在其上各点加上重量使其经过指定 位置，点两侧的曲线有相同的斜率和曲率。
而NURBS（Non－ Uniform Rational Ｂ－Ｓpline）曲线可以视作比 SPLINE曲线更加光滑的曲线，可以通过移 动它的控制点来编辑NURBS曲线，适用于 设计模具模型的外形与复杂曲面的轮廓曲 线。如汽车表面轮廓曲线。

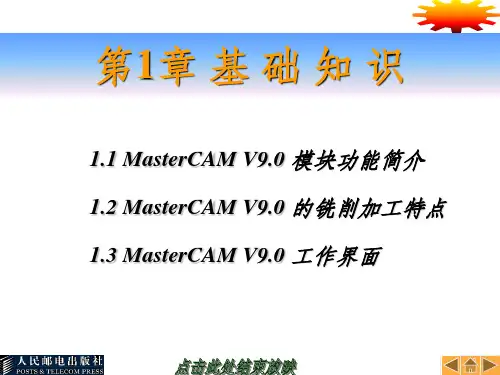

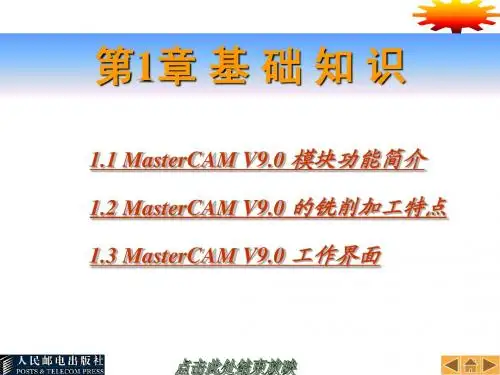

第1章 基 础 知 识
1.1 MasterCAM V9.0 模块功能简介 1.2 MasterCAM V9.0 的铣削加工特点 1.3 MasterCAM V9.0 工作界面
Mastercam软件是美国CNC Software, INC开发的CAD/CAM系统，是最经济有 效率的全方位的软件系统。在国内外 CAD/CAM领域，它是微机平台上装机量 最多、应用最广泛的软件，成为 CAD/CAM系统的行业标准。
（一）、Ｍ手动输入方式构建曲 线
选取主菜单上的“C绘图”→“Ｓ曲 线”→“Ｍ手动输入”。选取曲线经过的 一系列点，选取完成后按ＥＳＣ键退出。 实例如图所示。
（二）、Ａ自动选取方式构建曲 线
（三）、Ｅ端点状态曲线
（四）、Ｃ转成曲线
2.6 矩形的构建 2.7 倒角的构建 2.8 文字的构建 2.9 插入图形 2.10 椭圆的构建 2.11 多边形的构建 2.12 边界盒的构建 2.13 螺旋线/螺旋
2.1.5 动态绘点
可以沿选取的图素用鼠标的移动动态 的生成需要点。该图素可以是直线，曲线， 圆弧，样条曲线，实体。
2.1.6 指定长度
可以在选取的线条（直线，曲线，圆 弧，样条曲线）上生成一个与靠近选取点 的端点有一定距离的点。

3.2.1 倒圆角
选取主菜单上的“Ｍ修整”→“Ｆ倒 圆角”与选取主菜单上的“C绘 图”→“Ｆ倒圆角”，功能是一致的，请 参看第二章。
3.2.2 修剪
选取主菜单上的“Ｍ修整”→“Ｔ修 剪”弹出如图3-13修剪菜单。
表 3-5 １单一物体 ２两个物体 ３三个物体 Ｔ到某一点 Ｍ多物修剪 Ｃ回复全圆 Ｄ分割物体 Ｕ修整曲面
图3-14 修剪一个图素实例
图3-15 修剪两个图素实例
图3-16 修剪三个图素实例
图3-17 修剪到某一点实例
图3-18 修剪多个图素实例
图3-19 分割物体实例
3.2.3 打断
选取主菜单上的“Ｍ修整”→“Ｂ打 断”弹出如图3-20打断菜单，打断菜单功 能描述如下表3-6所示。在MASTERCAM 中，圆默认在零度方向断开，并且在打断 时不会像AUTOCAD一样自动修剪图素。
2.1.1 指定位置
选取“Ｃ绘图”→“Ｐ点”→“Ｐ指 定位置”弹出图2- 4抓点方式菜单。该菜单 的各项功能如表２－１所示。实例如图2-6 所示。 通过键盘直接输入坐标来绘制点，单 击键盘“-” 、“.” 、“X‖ 、―Y‖ 、―Z‖ 或任意一个数字健，在系统提示区会出现 输入对话框如图2- 5所示：
3.2.4 连接
选取主菜单上的“Ｍ修整”→“J连 接”。该功能主要用于将打断的图素在断 点处重新连接，也可以将有相同属性的图 素相连。但要注意以下几点： 1)不能连接NURBS曲线。 2)一般只有共线的线段、同心和同半 径的圆弧、同一图素的曲线，才能很好地 连接在一起。否则会出现出错提示。
图2- 5输入对话框
例如：“X23Y33‖表示X坐标为23，
Y坐标为33。如果不输入X，Y，则坐标之
间要用“，”分隔，如“23，33，43” 。

2.1.2 等分绘点
可以在选取的线条（直线，曲线，圆 弧，样条曲线）上生成一系列等距离的点。 等距离不是指两点间的直线相等，而是两 点间的曲线长度一致。
选取“Ｃ绘图”→“Ｐ点”→“Ａ等 分绘点”。选取要等分的线条，在提示区 输入点的数目，回车后，选取的线条上产 生一系列的点。实例如图2-7所示。
2.1.3 曲线节点
系统提示区
第2章 二维图形的构建
2.1 点 的 构 建 2.2 直 线 的 构 建 2.3 圆 弧 的 构 建 2.4 倒 圆 角 2.5 曲 线 的 构 建
2.1 点 的 构 建
点是最基本的图形元素，线条由无数 个点构成，一个完整图形则会包含若干个 线条。学会二维图形的绘制首先要会如何 确定点的位置。绘制点常常是为了定位图 素。如：两个端点定位一条直线，圆心点 可以定位一个圆（圆弧）的位置。
2.1.8 投影至曲面
可以生成一个已有的点在一个或 多个平面、曲面、实体面上的投影点。 投影时可以选取投影于构图平面或沿曲 面的法线方向投影。
2.1.9垂直/距离
可以依指定距离生成一个垂直（法线） 方向的点。该点与选取的线条（直线，曲 线，圆弧，样条曲线）距离为指定长度， 该点与指定点的连线垂直于被选取的线条。
2.2.4 连续线
连接多个任意点生成一条连续折线。 每个点可以用鼠标选取，也可以用键盘输 入，可以生成一条三维连续折线。
2.2.5 极坐标线
由极坐标的形式生成一条直线。
2.2.6切线
生成与一弧或多弧相切的切线。
（一）、角度方式。 （二）、两弧方式。 （三）、圆外点方式。
2.2.7 法线
生成一条与已知线条（直线，曲线， 圆弧，样条曲线）相垂直的线。1.3 M源自sterCAM V9.0 工作界面
