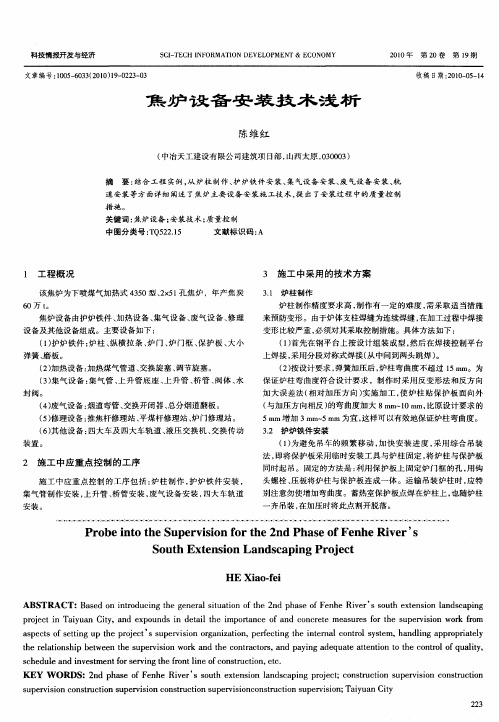

焦炉设备安装施工技术

焦炉安装工程施工方案12020-04-21 20:581.总论焦化煤气厂工程，原料是煤，产品是焦炭和煤气，均属易燃易爆物，因此，对安装技术要求比较严格，特别是对焊接质量的要求很严格，防止在长期生产过程中，由于夹渣、气孔经过一段时间因氧化而造成煤气泄漏，在负压管道中掺入空气而造成人员伤害和爆炸事故的发生。

因此，对重要部位的焊接工艺实行全过程质量监控，使焊接质量合格率达100％。

焦化厂的安装工程有设备安装、管道安装、电气安装、仪表安装四大部分。

安装前的准备工作：对土建施工的设备基础、预埋件、予留孔的尺寸及标高、中心线进行全面检查复核，确认无误后，并经验收签证后方可施工。

对进厂设备进行全面组织验收，经甲乙双方共同确认无问题，签字验收。

如果发生设备质量问题，应在安装前处理完毕。

安装用电容量，安装用起吊设备、交直流电焊机等必须准备齐全。

主导施工机械的选择采用汽车起重机进行吊装。

即在焦炉机、焦两侧各设置两台50吨汽车吊，同步进行护炉铁件吊装就位。

基础验收及测量放线1.2.1基础及焦炉砌体的验收和基准线及基准点的埋设①基础及焦炉砌体的验收是土建、筑炉和安装单位进行中间交接的一道重要工序。

土建、筑炉单位将基础、炉体移交安装单位要具备下列技术文件：基础、炉体标高测量图表；基础、炉体定位测量图表；关于基础、炉体质量合格记录及签署的交接证书。

②基准线和基准点以复查验收合格的焦炉纵、横中心线为基准，测定以下安装基准线：炉端炭化室中心线；炉体长度控制线；机、焦两侧正面线；推焦机轨道中心线；拦焦机轨道中心线；熄焦车轨道中心线；平台支柱中心线；废气交换开闭器中心线；消烟除尘车轨道中心线。

根据焦炉施工基准点，测定以下各项标高及基准点：炭化室底；平台支柱；炉柱底板面。

各移动机械轨道面。

焦炉设备安装基准线、基准点的测量精度要求如下：根据焦炉中心线向抵抗墙内侧投线(包括抵抗墙顶标板)测量允许差为±1mm；焦炉中心线与炭化室中心线应互成正交;焦炉两侧正面线，应根据焦炉中心线测设, 两侧正面线测定后，应分别投测在抵抗墙内侧，其投点允许差为±lmm；抵抗墙内标高点的测设应按下列规定：根据炉床施工时的基准点引测，允许差±lmm;根据基准点，在抵抗墙内侧分别测出蓄热室底、炭化室底、炉顶等标高, 其相对允差±lmm。

焦炉设备工艺安装重点2008年12月22日 15:52:08 作者：真焱焦炉设备工艺安装主要内容有：焦炉加热系统，护炉铁件，废气系统，集气系统，四大车轨道，机焦侧操作台，焦炉附属设备，蒸汽管道，压缩空气管道，高低压氨水管道，荒煤气管道等各种能介管道。

护炉铁件是焦炉的主要设备之一，它担负着保护焦炉炉体砖，并随焦炉炉温度的变化而变化，保证焦炉炉温度的变化，保证焦炉正常生产的重任。

护炉铁件包括炉柱、保护板、炉门框、炉门、纵横拉条等。

护炉铁件安装质量直接影响焦炉的正常生产和寿命。

护炉铁件为先筑炉后安装，总结历次安装经验得出：合格设备是前题，前期准备是关键，保护炉门框加压是难点，安全重点是运输和吊装。

设备运输过程中一定要采取措施加以保护，特别相炉门刀边一碰就变形，影响密封。

护炉铁件采用集中吊装统一调整固定的方法消除累积误差，重点保证护炉铁件与焦炉间的密封，注意烘炉过程热膨胀需滑动的联接处。

安装顺序一般为：先焦炉护炉铁件安装，然后进行废气系统的初步就位、机焦侧操作平台安装、炉门的安装保证焦炉烘炉，最后进行炉顶设备、废气交换传动系统设备、移动机械走行轨道及焦炉附属设备安装调试。

施工中要注意的几个问题：1、测设焦炉中心线，在焦炉机焦侧烟道、抵抗墙、炉床板及地下室根据情况分别测设纵横中心线，并作好三角标志。

2、埋设标高基准点，标高基准点一般在土建施工时已埋设，安装前引测到便于施工而又不影响施工的地方。

3、各埋设件与土建、筑炉配合安装，并确保安装质量。

4、炉柱牛腿基础清理干净后，按炉柱底部情况加垫板垫平至设计标高，将上、下横拉条初步就位。

5、将已养护好的保护板按序分组吊装就位，临时固定后再将炉柱吊装就位，利用上部横拉条临时固定机焦侧对应一组的炉柱和保护板。

6、所有炉柱保护板临时就位后，从炉中往两边分别调整保护板中心线和炉柱中心偏移，利用加压夹具进行保护板加压，使之相关数据满足设计要求，最后固定上下大小弹簧并加压。

7、炉门框亦按工厂装配顺序编号吊装就位，用螺栓临时固定。

大容积焦炉护炉铁件安装工法大容积焦炉护炉铁件安装工法一、引言大容积焦炉作为现代钢铁行业的重要设备之一，主要用于煤炭气化和冶炼过程中焦炭的生产。

为了保证焦炉的正常运行和延长使用寿命，护炉铁件的安装工法变得非常关键。

本文将介绍大容积焦炉护炉铁件的安装工法，以及在安装过程中需要注意的问题。

二、护炉铁件的种类和安装位置护炉铁件是指安装在焦炉内壁上，用于抵挡高温气体和炉渣的侵蚀，保护焦炉的砖衬和冷却壁的关键部件。

常见的护炉铁件包括护炉盘、穿孔砖和内层金属衬板。

其中，护炉盘位于焦炉的下部，用于承受高温气体和炉渣的冲击，它由多层不同材质的砖块组成；穿孔砖则位于护炉盘和内层金属衬板之间，用于增加炉内气体的流动性，减少炉渣的积聚；内层金属衬板位于穿孔砖的外部，是构成焦炉内壁的主要部分，可有效抵御高温气体和炉渣的侵蚀。

三、护炉铁件的安装工法大容积焦炉护炉铁件的安装工法一般分为以下几个步骤：1. 准备工作：在进行护炉铁件的安装前，需要对焦炉内部进行清理，并确保工作场地干燥和整洁。

同时，要对护炉铁件进行检查，确保其质量合格。

2. 安装护炉盘：首先，需要确定护炉盘的位置和大小，然后在焦炉底板上铺设一层隔离纸，以免砖块与底板黏结。

将砖块按照设计要求逐层铺设，并在每层之间填补耐火浆料，保证砖块之间的紧密连接。

3. 安装穿孔砖：在护炉盘的顶部，根据设计要求布置穿孔砖，以增加炉内气体的流动性。

穿孔砖之间应有一定的间隙，以利于炉内炉渣的排除。

在安装过程中，还需注意穿孔砖与护炉盘之间的协调，确保结构的稳定性和紧密性。

4. 安装内层金属衬板：将内层金属衬板依次安装在穿孔砖的外侧，并采用特殊的连接方法固定在焦炉内壁上。

在连接时，要注意金属衬板与穿孔砖之间的间隙尺寸，以及固定件的选择和安装方式。

四、安装过程中的注意事项在进行大容积焦炉护炉铁件的安装过程中，需要注意以下几个问题：1. 技术要求：护炉铁件的安装涉及多个专业领域的知识和技术，需要具备相关工程背景和操作经验，并遵守相关的技术标准和规范。

焦炉施工方案引言焦炉是冶金工业中重要的生产设备，用于高温炼焦过程。

为了提高焦炉的效率和安全性，施工方案的设计和实施至关重要。

本文将介绍一种焦炉施工方案，以确保焦炉的正常运行和长期稳定性。

施工准备在开始施工之前，需要进行充分的准备工作。

首先，需要编制详细的施工计划，明确工作任务和工期。

施工人员需要接受专业培训，熟悉施工流程和安全操作规程。

此外，还需准备所需的施工材料和设备，并进行充分的检查和测试。

施工流程第一步：清理焦炉在开始施工之前，需要将焦炉内部进行清理。

这包括清除炉渣和残留物，保证炉膛的干净和无杂物。

清理过程可能需要使用专门的设备和工具，如清渣机和吹扫装置。

第二步：检修设备焦炉施工过程中，需要对设备进行检修和维护。

这包括检查和更换炉壁、炉门、阀门等关键部件，确保其正常运行。

同时，还需要进行周边设备的检修，如煤气管道、风扇和电气系统等。

第三步：安装新设备根据施工计划，需要安装新设备或更换旧设备。

这包括焦炉炉墙、炉顶、炉底等关键部件。

安装过程中需要严格按照设计要求和施工规范进行操作，确保设备的稳定性和密封性。

第四步：焦炉试运行施工完成后，需要对焦炉进行试运行。

这包括点火和加热过程，确保焦炉可以正常启动和达到设计温度。

同时，还需要进行烟囱排气和热能回收等系统的测试。

第五步：监测与调整在焦炉正式投入使用之前，需要进行监测和调整。

通过对温度、压力、流量等关键参数的监测，可以及时发现问题并进行调整。

此外，还需要对炉蜕变、炉渣堆积等情况进行监测，确保焦炉的长期稳定运行。

安全措施在焦炉施工过程中，安全是至关重要的。

下面列举一些常见的安全措施：•严格遵循施工规范和操作规程，确保施工过程中的安全性。

•使用符合标准的个人防护装备，如安全帽、防护眼镜、防护手套等。

•在进行高温操作时，需要使用专门的防火衣物和耐高温工具。

•建立完善的应急预案和事故处理机制，确保在危险情况下能够及时处理和撤离。

结论通过合理的焦炉施工方案，可以确保焦炉的正常运行和长期稳定性。

干熄焦专用设备安装施工方案
一、安装前准备工作
在进行干熄焦专用设备的安装施工前，需要做好以下准备工作：
1.确认设备型号、规格和数量是否与订单一致。

2.安装位置进行测量，确保设备能够安装在合适的位置。

3.制定安全施工计划，明确施工流程和安全措施。

二、设备安装流程
1.搬运设备：
–使用合适的吊装设备将干熄焦专用设备从运输车上卸载，并小心搬运至安装位置。

2.设备安装：
–根据设备安装图纸和说明书，按照安装顺序进行设备的组装和安装，确保每个部件安装到位。

3.连接管路：
–将设备的各个管路连接到相应的管道上，注意保证连接处的严密性。

4.电气连接：
–进行设备电气连接，接地保护措施必须符合相关标准。

5.测试运行：
–完成设备安装后，进行设备的试运行测试，确认设备正常工作。

6.安全检查：
–检查设备安装是否牢固，管路连接是否密封，电气连接是否准确，确保设备安全可靠。

三、施工注意事项
1.在安装设备时一定要使用合适的工具，严禁使用损坏或无标识的工具。

2.安装现场要保持干燥、通风，并做好防火措施。

3.安装过程中，操作人员须佩戴相关防护装备，严格遵守安全操作规程。

4.完成施工后，清理安装现场，保持环境整洁。

四、验收与保养
1.完成设备安装后，需进行设备的验收工作，确认设备安装符合相关标准要求。

2.设备在投入使用前需进行试运行和调试，确保设备运行正常。

3.对设备进行定期保养和维护，延长设备使用寿命和保证设备性能。

以上即为干熄焦专用设备的安装施工方案，希望能为您提供参考和帮助。

施工技术措施与方案目录焦炉安装施工方案………………………………………………附：炉顶小车简图…………………………………………工艺管道安装施工技术措施……………………………………皮带机安装施工方案……………………………………………冬、雨季施工措施………………………………………………防护与交付措施…………………………………………………应急准备与响应方案……………………………………………附：应急响应指挥组织机构图……………………………山西省工业设备安装公司焦炉安装施工方案1. 工程概况:山西洪洞恒富焦化3.8米焦炉改造工程，其安装量大，护炉铁件及焦炉设备总重600余吨，由于施工周期短，交叉施工作业多，技术要求比较高。

需要精心组织，合理安排，科学施工，才能确保施工进度、施工质量。

2. 编制依据2.1 《机械设备安装工程施工及验收通用规范》GB50231-982.2 《冶金机械设备安装验收规范》；YBJ214-882.3 《现场设备、工业管道焊接工程施工及验收规范》GB50236-82.4 《钢结构工程施工及验收规范》GB50205-952.5 焦炉施工图纸。

3. 安装前的施工准备工作3.1 认真看图，仔细领会图纸意图、要求。

3.2 针对交叉作业的地方，做好施工计划，确保施工安全和施工质量。

3.3 认真做好材料采购计划，严格按图纸及规定要求筹备材料，分清用途做好标记，专项材料专项使用。

3.4 材料、加工件堆放整齐，杜绝乱堆乱放。

3.5 外委加工件提前着手准备。

3.6 提出施工机具计划，施工前陆续进场。

3.7 施工人员及早调配，按期进驻工地。

3.8 合理配置临时用电线路，布置好施工机具。

4. 焦炉设备安装4.1 焦炉预埋件焦炉预埋件要密切配合土建施工，装煤口、测温孔、看火孔、烟道埋管等要求位置准确，与砌体结合严密，装煤车轨轨道座预埋要稳固，标高要符合设计要求。

4.2 护炉铁件安装焦炉2×27孔焦炉护炉铁件安装顺序:安装前的检查－→保护板－→炉柱－→上、下横拉条－→调整固定－→炉门框－→纵拉条－→炉门－→炉门调整炉柱制作：本工程炉柱采用[32槽钢组装、δ=10㎜钢板制作成焦炉炉柱，1#炉柱L=8474 ，数量24件，材质Q235-A，2#炉柱L=8187，数量88件，材质Q235-A。

【文章编号】:1672-4011(2008)04-0159-04某焦化厂一号焦炉设备安装施工技术探讨肖建星(二十三冶集团嘉银工程有限公司) 【摘　要】:本文结合工程实例,从护炉铁件、液压交换机、集成系统、废气处理系统等方面详细分析阐述了焦化厂焦炉主要设备安装施工技术及安装过程中的质量控制措施,并进行了简要总结。

【关键词】:焦炉设备;安装技术;处理措施;废气系统设备 【中图分类号】:T U83 【文献标识码】:B1　工程概况湖南湘中某焦化厂一号焦炉设备安装主要包括:护炉铁件;炉下加热装置;机焦侧操作台;炉顶设备;炉体附属设备及相关的电器设备、机器等设备安装。

主要工程量约1300吨;管道安装约2850m;电器安装电缆敷设约31000m、钢管敷设约5010m、电盘箱12个、动力箱六个、照明箱六个。

下面主要就焦炉主要设备安装施工技术进行探讨。

2焦炉本体设备安装前的准备(1)复测基准点、基准线,校验基础误差,无误后测定安装基准线和基准点,包括焦炉纵、横中心线,炭化室中心线、正面线,炭化室低面标高等,并在炉体上做刻线。

(2)筑炉砌筑完,应及时对炉体基准线进行复测,并详细记录。

(3)根据现场情况与设备安装的质量要求,铺设设备预装平台。

(4)制作∏型卡子和临时拉条。

(5)为了施工过程中不致损坏炭化室,在炉顶设置临时固定保护板和炉柱的固定架。

3主要设备安装技术处理措施311　护炉铁件安装31111　保护板安装(1)确保保护板、炉门框的安装配合质量,安装前对保护板与炉门框进行预组装。

搭设预装平台,在平台上设置了以9套保护板和炉门框为一组的组拼基准横栏,并在平台上划出炭化室中心线,燃烧中心线及炭化室底标高,将保护板吊至平台上使之中心线与燃烧室中心吻合,炭化室底刻线与平台上炭化室底标高吻合,吊起炉门框,将炉门框背面的定位螺栓和凸台对准保护板上的螺栓控制凹槽进行组装,利用15钢线重新标测保护板与炉门框的安装基准线,对检测出的制造超差问题及时与甲方协商并处理,并把预装情况及数据逐个按编号详细记录,安装时按编号顺序安装,以预装数据为基准进行检测,以保证相邻保护板正面及上下错台量不大于2mm及保护板顶头空隙在5mm～12mm之间。

焦炉煤气脱硫工序技术改造项目设备安装施工方案一、前言随着环保意识的提升和法规要求的加强，焦炉煤气脱硫工序技术改造成为必然趋势。

本文将介绍焦炉煤气脱硫工序技术改造项目中的设备安装施工方案，以确保项目顺利进行并达到预期效果。

二、设备选型焦炉煤气脱硫工序中，选择合适的设备对于整个工程的成功至关重要。

根据项目要求和技术指标，我们选择了XXX型脱硫设备作为主要设备，同时配备了XXX 型辅助设备，以确保脱硫效率和稳定性。

三、施工准备在进行设备安装施工之前，需要充分的施工准备工作。

包括但不限于： - 制定详细的施工计划和安全措施 - 确保所有设备和材料齐全 - 对施工人员进行培训和安全教育四、设备安装1.搭建设备支架：根据设计图纸，搭建设备支架，保证设备安装的稳定性。

2.安装主设备：按照设备安装手册的要求，安装主设备，并确保连接牢固。

3.连接管线：根据工艺要求，连接各个设备之间的管线，保证气体流通畅通。

4.调试设备：完成设备安装后，进行设备的初步调试，检查设备的运行情况和安全性。

五、施工验收在设备安装施工完成后，需要进行施工验收，以确保设备安装符合设计要求并达到预期效果。

验收过程中需要注意以下几点： - 安全性检查：检查设备安装是否符合安全标准，确保没有安全隐患。

- 技术指标检测：检测设备的运行参数和技术指标，确保符合设计要求。

- 设备稳定性检查：检查设备在运行中的稳定性，确保设备能够长期稳定运行。

六、总结通过以上设备安装施工方案的实施，焦炉煤气脱硫工序技术改造项目顺利进行，并取得了良好的效果。

设备安装施工是项目成功的重要环节，需要严谨的规划和执行，以确保工程质量和安全。

以上就是焦炉煤气脱硫工序技术改造项目设备安装施工方案的相关内容。

希望能为相关领域的从业者提供一些参考和指导。

一、工程概况本项目为焦化厂设备安装工程，主要包括焦炉、煤气净化、生化处理、公用设施、生活服务设施等。

工程量大，施工难度高，质量要求严格。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 施工组织（1）成立项目领导小组，负责施工过程中的全面协调和管理。

（2）设立施工项目部，负责具体施工任务的组织和实施。

2. 施工人员（1）选派具备丰富经验和技能的施工人员，确保施工质量。

（2）对施工人员进行岗前培训，提高安全意识和技能水平。

3. 施工材料（1）按照工程需求，提前采购各类设备和材料。

（2）对设备和材料进行检查，确保质量合格。

4. 施工设备（1）根据工程需要，配备必要的施工设备。

（2）定期对施工设备进行维护保养，确保设备正常运行。

三、施工方法1. 焦炉设备安装（1）按照设备安装说明书进行操作，确保安装精度。

（2）对安装后的设备进行试运行，检查设备运行状态。

2. 煤气净化设备安装（1）按照设备安装说明书进行操作，确保安装精度。

（2）对安装后的设备进行试运行，检查设备运行状态。

3. 生化处理设备安装（1）按照设备安装说明书进行操作，确保安装精度。

（2）对安装后的设备进行试运行，检查设备运行状态。

4. 公用设施和生活服务设施安装（1）按照设计图纸和施工规范进行安装。

（2）对安装后的设施进行试运行，确保设施正常运行。

四、施工质量控制1. 严格执行国家有关标准和规范，确保施工质量。

2. 对施工过程中的关键工序进行严格控制，确保质量符合要求。

3. 对施工过程中出现的问题及时进行整改，确保工程顺利进行。

五、施工安全措施1. 严格遵守国家有关安全生产法规，确保施工安全。

2. 对施工人员进行安全教育培训，提高安全意识。

3. 加强施工现场安全管理，确保施工安全。

4. 定期进行安全检查，及时消除安全隐患。

六、施工进度安排1. 制定详细的施工进度计划，确保工程按期完成。

2. 对施工进度进行跟踪管理，确保工程进度符合要求。
