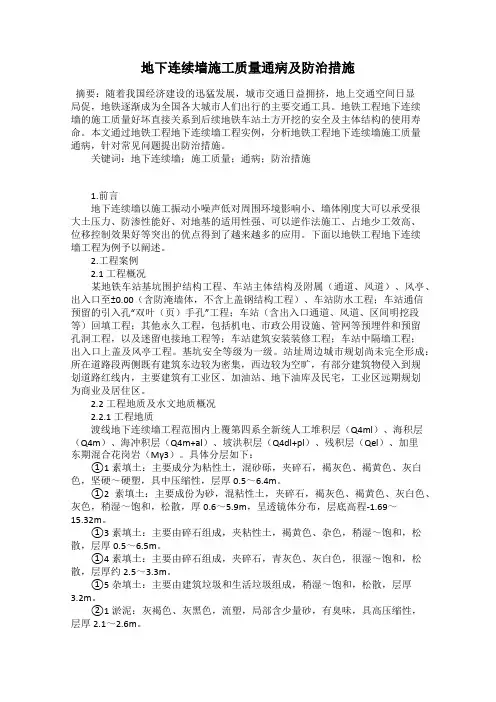

地下连续墙施工质量通病及防治措施摘要：随着我国经济建设的迅猛发展，城市交通日益拥挤，地上交通空间日显局促，地铁逐渐成为全国各大城市人们出行的主要交通工具。
地铁工程地下连续墙的施工质量好坏直接关系到后续地铁车站土方开挖的安全及主体结构的使用寿命。
本文通过地铁工程地下连续墙工程实例，分析地铁工程地下连续墙施工质量通病，针对常见问题提出防治措施。
关键词：地下连续墙；施工质量；通病；防治措施1.前言地下连续墙以施工振动小噪声低对周围环境影响小、墙体刚度大可以承受很大土压力、防渗性能好、对地基的适用性强、可以逆作法施工、占地少工效高、位移控制效果好等突出的优点得到了越来越多的应用。
下面以地铁工程地下连续墙工程为例予以阐述。
2.工程案例2.1工程概况某地铁车站基坑围护结构工程、车站主体结构及附属（通道、风道）、风亭、出入口至±0.00（含防淹墙体，不含上盖钢结构工程）、车站防水工程；车站通信预留的引入孔“双叶（页）手孔”工程；车站（含出入口通道、风道、区间明挖段等）回填工程；其他永久工程，包括机电、市政公用设施、管网等预埋件和预留孔洞工程，以及迷留电接地工程等；车站建筑安装装修工程；车站中隔墙工程；出入口上盖及风亭工程。
基坑安全等级为一级。
站址周边城市规划尚未完全形成：所在道路段两侧既有建筑东边较为密集，西边较为空旷，有部分建筑物侵入到规划道路红线内，主要建筑有工业区、加油站、地下油库及民宅，工业区远期规划为商业及居住区。
2.2工程地质及水文地质概况2.2.1工程地质渡线地下连续墙工程范围内上覆第四系全新统人工堆积层（Q4ml）、海积层（Q4m）、海冲积层（Q4m+al）、坡洪积层（Q4dl+pl）、残积层（Qel）、加里东期混合花岗岩（Mγ3）。
具体分层如下：①1素填土：主要成分为粘性土，混砂砾，夹碎石，褐灰色、褐黄色、灰白色，坚硬～硬塑，具中压缩性，层厚0.5～6.4m。
①2素填土：主要成份为砂，混粘性土，夹碎石，褐灰色、褐黄色、灰白色、灰色，稍湿～饱和，松散，厚0.6～5.9m，呈透镜体分布，层底高程-1.69～15.32m。

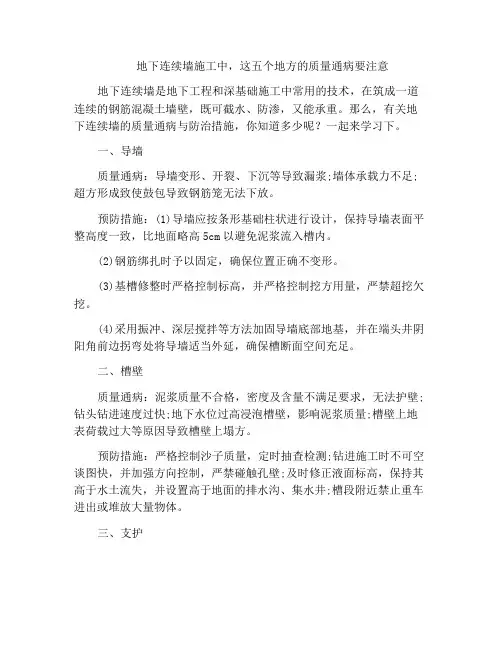

地下连续墙施工中，这五个地方的质量通病要注意地下连续墙是地下工程和深基础施工中常用的技术，在筑成一道连续的钢筋混凝土墙壁，既可截水、防渗，又能承重。
那么，有关地下连续墙的质量通病与防治措施，你知道多少呢？一起来学习下。
一、导墙质量通病：导墙变形、开裂、下沉等导致漏浆;墙体承载力不足;超方形成致使鼓包导致钢筋笼无法下放。
预防措施：(1)导墙应按条形基础柱状进行设计，保持导墙表面平整高度一致，比地面略高5cm以避免泥浆流入槽内。
(2)钢筋绑扎时予以固定，确保位置正确不变形。
(3)基槽修整时严格控制标高，并严格控制挖方用量，严禁超挖欠挖。
(4)采用振冲、深层搅拌等方法加固导墙底部地基，并在端头井阴阳角前边拐弯处将导墙适当外延，确保槽断面空间充足。
二、槽壁质量通病：泥浆质量不合格，密度及含量不满足要求，无法护壁;钻头钻进速度过快;地下水位过高浸泡槽壁，影响泥浆质量;槽壁上地表荷载过大等原因导致槽壁上塌方。
预防措施：严格控制沙子质量，定时抽查检测;钻进施工时不可空谈图快，并加强方向控制，严禁碰触孔壁;及时修正液面标高，保持其高于水土流失，并设置高于地面的排水沟、集水井;槽段附近禁止重车进出或堆放大量物体。
三、支护质量通病：墙背受土压力及水压力等荷载作用产生侧向变形;加设支撑不及时;预应力损失，致使设计工况与吊装工况严重不符，导致地墙形变过大，增大了渗漏的可能。
防治措施：及时修补混凝土裂缝、蜂窝等问题，封堵连续墙漏水处;及时加设支撑，尽量缩短连续墙暴露时间;对预应力损失或进行补张拉。
四、钢筋笼质量通病：槽壁凹凸不平或倾斜过大，钢筋笼大小偏差过大，钢筋笼刚度不足使得变形，使吊放钢筋笼困难。
浇筑混凝土时出现钢筋笼上浮;钢筋笼重量过轻;槽底沉渣过多。
预防措施：调整钻机导板箱垂直度，始终保持槽壁面平整垂直;严格控制钢筋笼外形尺寸，下放时保持垂直;焊接时实行对称施焊防止变形。
浇筑混凝土时须做好清槽，控制沉渣厚度;在导墙上设置锚固点以固定钢筋笼所在位置。
地下连续墙施工常见的质量问题原因分析及预防处理措施发布时间：2022-01-04T06:31:14.348Z 来源：《新型城镇化》2021年23期作者：吴鹏琴李进勇周杰[导读] 本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
中冶华亚建设集团有限公司摘要：本文结合工作经验，针对地连墙施工过程中常见的质量问题进行了原因分析并提出了针对性处理预防处理措施。
关键词：深大基坑地下连续墙复杂环境质量问题一、前言地下连续墙具有以下优点：（1）刚度大，抗渗性能好，可在砂卵石层和较软岩层中施工，地层适用范围广；（2）施工振动小，能贴近邻近建筑物及管线施工，环境适应强；（3）施工速度快，工期适应性强。
随着社会的发展，城市深大基坑基坑越来越多，地连墙由于其独特的优势在深大基坑中的应用也越来越广泛。
但由于其大多应用于基坑周边环境复杂项目，若是出现质量问题，后果将不堪设想，本文结合武汉市一些项目的施工经验，对地连墙施工中常见质量问题进行了总结分析，以期给类似工程提供经验。
二、地下连续墙施工常见质量问题原因分析及预防处理措施1、导墙施工导墙作为地下连续墙中必不可少的临时构造物，它能起到挡土、支撑、储蓄泥浆、防止泥浆漏失等作用。
导墙施工过程中常见的质量问题是导墙变形。
1.1产生原因(1)导墙侧壁土软弱坍塌。
(2)导墙周边施工荷载过大。
(3)导墙内侧未设支撑。
1.2预防处理措施导墙周围设排水沟避免地表水对侧壁土的不利影响，加大导墙深度；导墙混凝土强度未达到前应避免大型设备在附近作业；导墙建筑混凝土时两侧要对称进行，导墙模板应等混凝土强度达到设计值后方可拆除，拆模后在导墙内撑设置圆木支撑并用泥土及时回填；对变形严重的导墙应拆除，用在优质土回填夯实后重新施工。
2、成槽施工成槽施工过程中的主要问题是槽壁坍塌。
2.1产生原因(1)遇竖向层理发育的软弱土层或流砂土层。
(2)泥浆配制不合要求，质量不符合要求。

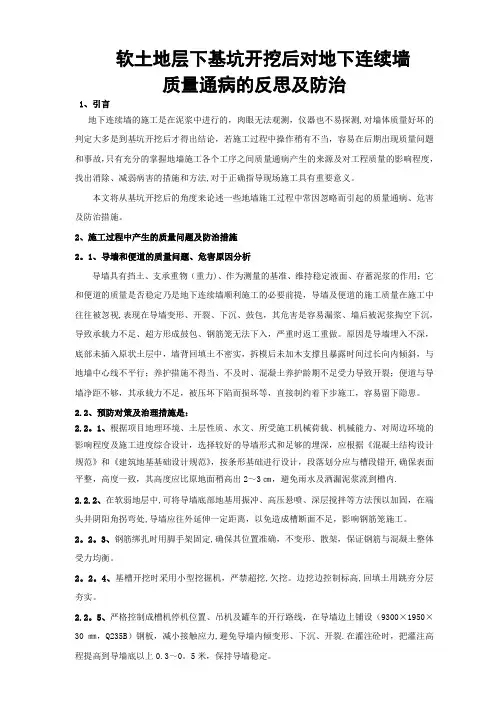

软土地层下基坑开挖后对地下连续墙质量通病的反思及防治1、引言地下连续墙的施工是在泥浆中进行的，肉眼无法观测，仪器也不易探测,对墙体质量好坏的判定大多是到基坑开挖后才得出结论，若施工过程中操作稍有不当，容易在后期出现质量问题和事故，只有充分的掌握地墙施工各个工序之间质量通病产生的来源及对工程质量的影响程度，找出消除、减弱病害的措施和方法,对于正确指导现场施工具有重要意义。
本文将从基坑开挖后的角度来论述一些地墙施工过程中常因忽略而引起的质量通病、危害及防治措施。
2、施工过程中产生的质量问题及防治措施2。
1、导墙和便道的质量问题、危害原因分析导墙具有挡土、支承重物（重力)、作为测量的基准、维持稳定液面、存蓄泥浆的作用；它和便道的质量是否稳定乃是地下连续墙顺利施工的必要前提，导墙及便道的施工质量在施工中往往被忽视,表现在导墙变形、开裂、下沉、鼓包，其危害是容易漏浆、墙后被泥浆掏空下沉，导致承载力不足、超方形成鼓包、钢筋笼无法下入，严重时返工重做。
原因是导墙埋入不深，底部未插入原状土层中，墙背回填土不密实，拆模后未加木支撑且暴露时间过长向内倾斜，与地墙中心线不平行；养护措施不得当、不及时、混凝土养护龄期不足受力导致开裂；便道与导墙净距不够，其承载力不足，被压坏下陷而损坏等，直接制约着下步施工，容易留下隐患。
2.2、预防对策及治理措施是：2.2。
1、根据项目地理环境、土层性质、水文、所受施工机械荷载、机械能力、对周边环境的影响程度及施工进度综合设计，选择较好的导墙形式和足够的埋深，应根据《混凝土结构设计规范》和《建筑地基基础设计规范》，按条形基础进行设计，段落划分应与槽段错开,确保表面平整，高度一致，其高度应比原地面稍高出2～3㎝，避免雨水及洒漏泥浆流到槽内.2.2.2、在软弱地层中,可将导墙底部地基用振冲、高压悬喷、深层搅拌等方法预以加固，在端头井阴阳角拐弯处,导墙应往外延伸一定距离，以免造成槽断面不足，影响钢筋笼施工。

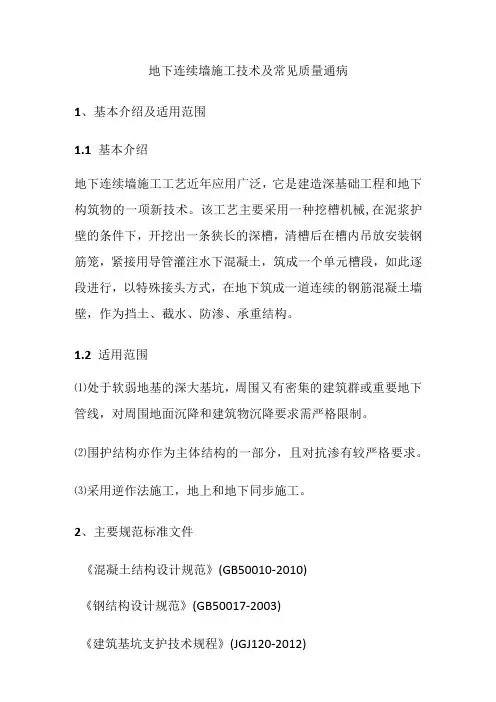

地下连续墙施工技术及常见质量通病1、基本介绍及适用范围1.1基本介绍地下连续墙施工工艺近年应用广泛，它是建造深基础工程和地下构筑物的一项新技术。
该工艺主要采用一种挖槽机械,在泥浆护壁的条件下，开挖出一条狭长的深槽，清槽后在槽内吊放安装钢筋笼，紧接用导管灌注水下混凝土，筑成一个单元槽段，如此逐段进行，以特殊接头方式，在地下筑成一道连续的钢筋混凝土墙壁，作为挡土、截水、防渗、承重结构。
1.2适用范围⑴处于软弱地基的深大基坑，周围又有密集的建筑群或重要地下管线，对周围地面沉降和建筑物沉降要求需严格限制。
⑵围护结构亦作为主体结构的一部分，且对抗渗有较严格要求。
⑶采用逆作法施工，地上和地下同步施工。
2、主要规范标准文件《混凝土结构设计规范》(GB50010-2010)《钢结构设计规范》(GB50017-2003)《建筑基坑支护技术规程》(JGJ120-2012)《建筑地基基础工程施工质量验收规范》)(GB50202∙2002)《混凝土结构工程施工质量验收规范》(GB50204-2002) (2010年版)《地基基础设计规范》(DGJO8-11∙2010)《建筑桩基技术规范》(JGJ94∙2008)《地下工程防水技术规范》(GB50108-2008)《地下防水工程质量验收规范》(GB50208-2011)《地基处理技术规范》(DG/TJ08-40-2010)《钢筋机械连接技术规程》(JGJ107-2010)《型钢水泥土搅拌墙技术规程》(DGJ∕08-116-2005)JGJ/T199-2010《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)《钢结构工程施工质量验收规范》(GB50205-2001)3、设备及参数表1设备及参数表序号名称单位用途1全站仪台测量放样2水准仪台3液压挖掘机台平整、装卸土方4空气压缩机台破碎障碍物5斗式装载机台土方内驳6自卸卡车台7插入式振动器台泥浆系统平台8平板式振动器台9冲拌箱只10套泥浆系统设备双轴拌浆机11泥浆泵只12泥浆泵只13泥浆取样台泥浆测试器具绞车14套泥浆测试仪器15磅秤台16吸引胶管根泥浆输送管路17槽壁机台地下墙成槽18履带吊台钢筋笼吊装19套垂直度检测超声波测壁器20台清底换浆空气压缩机21钢筋切断台机22钢筋成型台地下连续墙钢筋笼制作和结构机钢筋配料等23套丝机台24直流电焊台机25混凝土导套管4、材料及参数表2材料及参数表序号材料名称规格单位1钢筋一吨2碎- M33电焊条一Kg5、常规工艺流程及质量控制要点5.1工程测量按照设计要求轴线外放测出地下墙轴线控制桩，控制桩均采用保护桩。

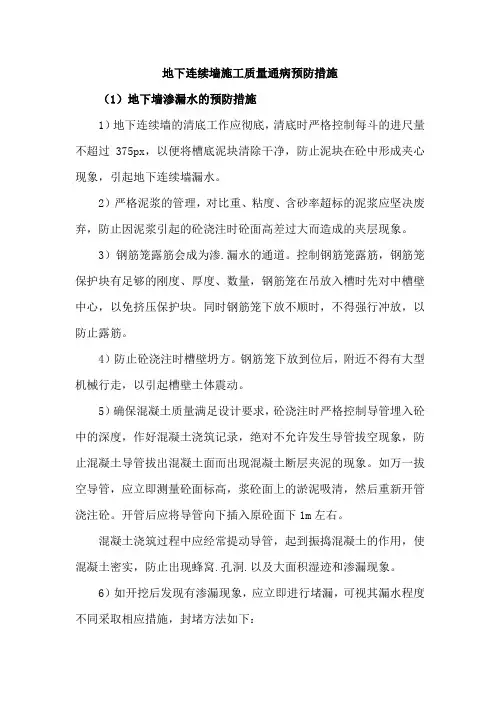

地下连续墙施工质量通病预防措施（1）地下墙渗漏水的预防措施1）地下连续墙的清底工作应彻底，清底时严格控制每斗的进尺量不超过375px，以便将槽底泥块清除干净，防止泥块在砼中形成夹心现象，引起地下连续墙漏水。
2）严格泥浆的管理，对比重、粘度、含砂率超标的泥浆应坚决废弃，防止因泥浆引起的砼浇注时砼面高差过大而造成的夹层现象。
3）钢筋笼露筋会成为渗.漏水的通道。
控制钢筋笼露筋，钢筋笼保护块有足够的刚度、厚度、数量，钢筋笼在吊放入槽时先对中槽壁中心，以免挤压保护块。
同时钢筋笼下放不顺时，不得强行冲放，以防止露筋。
4）防止砼浇注时槽壁坍方。
钢筋笼下放到位后，附近不得有大型机械行走，以引起槽壁土体震动。
5）确保混凝土质量满足设计要求，砼浇注时严格控制导管埋入砼中的深度，作好混凝土浇筑记录，绝对不允许发生导管拔空现象，防止混凝土导管拔出混凝土面而出现混凝土断层夹泥的现象。
如万一拔空导管，应立即测量砼面标高，浆砼面上的淤泥吸清，然后重新开管浇注砼。
开管后应将导管向下插入原砼面下1m左右。
混凝土浇筑过程中应经常提动导管，起到振捣混凝土的作用，使混凝土密实，防止出现蜂窝.孔洞.以及大面积湿迹和渗漏现象。
6）如开挖后发现有渗漏现象，应立即进行堵漏，可视其漏水程度不同采取相应措施，封堵方法如下：①在有微量漏水时，可采用双快水泥进行修补。
②漏水较严重时，可用双快水泥进行封堵，同时用软管引流，等水泥硬化后从引流管中注入化学浆液止水堵漏，进行化学注浆。
③对较大渗漏情况，有可能产生大量土砂漏入时，可先在地下连续墙迎土面采用压密注浆进行堵漏。
同时在地下连续墙渗水处的内侧，清理漏水孔，及时采用木楔等塞缝，并用水泥封堵，然后进行引流和化学注浆处理并涂刷聚合物或水泥基渗透结晶型防水涂料。
（2）地下连续墙露筋现象的预防措施1）钢筋笼必须在水平的钢筋平台上制作，制作时必须保证有足够的刚度，架设型钢固定，防止起吊变形。
2）必须按设计和规范要求放置保护层钢垫板，严禁遗漏。

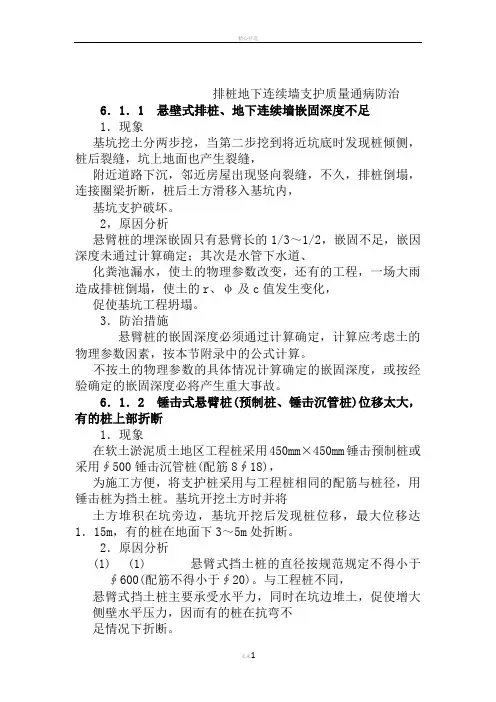

排桩地下连续墙支护质量通病防治6．1．1 悬壁式排桩、地下连续墙嵌固深度不足1．现象基坑挖土分两步挖，当第二步挖到将近坑底时发现桩倾侧，桩后裂缝，坑上地面也产生裂缝，附近道路下沉，邻近房屋出现竖向裂缝，不久，排桩倒塌，连接圈梁折断，桩后土方滑移入基坑内，基坑支护破坏。
2，原因分析悬臂桩的埋深嵌固只有悬臂长的1/3～1/2，嵌固不足，嵌因深度未通过计算确定；其次是水管下水道、化粪池漏水，使土的物理参数改变，还有的工程，一场大雨造成排桩倒塌，使土的r、φ及c值发生变化，促使基坑工程坍塌。
3．防治措施悬臂桩的嵌固深度必须通过计算确定，计算应考虑土的物理参数因素，按本节附录中的公式计算。
不按土的物理参数的具体情况计算确定的嵌固深度，或按经验确定的嵌固深度必将产生重大事故。
6．1．2 锤击式悬臂桩(预制桩、锤击沉管桩)位移太大，有的桩上部折断1．现象在软土淤泥质土地区工程桩采用450mm×450mm锤击预制桩或采用∮500锤击沉管桩(配筋8∮18)，为施工方便，将支护桩采用与工程桩相同的配筋与桩径，用锤击桩为挡土桩。
基坑开挖土方时并将土方堆积在坑旁边，基坑开挖后发现桩位移，最大位移达1．15m，有的桩在地面下3～5m处折断。
2．原因分析(1)(1) 悬臂式挡土桩的直径按规范规定不得小于∮600(配筋不得小于∮20)。
与工程桩不同，悬臂式挡土桩主要承受水平力，同时在坑边堆土，促使增大侧壁水平压力，因而有的桩在抗弯不足情况下折断。
(2)在软土淤泥质土中已经锤击密布工程桩(3～4d)，锤击数又多，地基土中静孔隙水压力急剧上升，且无法很快消散，地基中产生强烈挤土作用，工程桩也会产生大的位移，支护挡土桩又系外排桩，因而位移很大。
3．防治措施(1)(1) 支护挡土桩应用∮600或大于∮600的灌注桩，不用锤击450mm×450mm的预制桩，或∮500的锤击沉管桩，因其抗弯性能不足。
(2)基坑挖土应随挖随运，不得堆在坑旁，以免增加支护桩的水平压力。

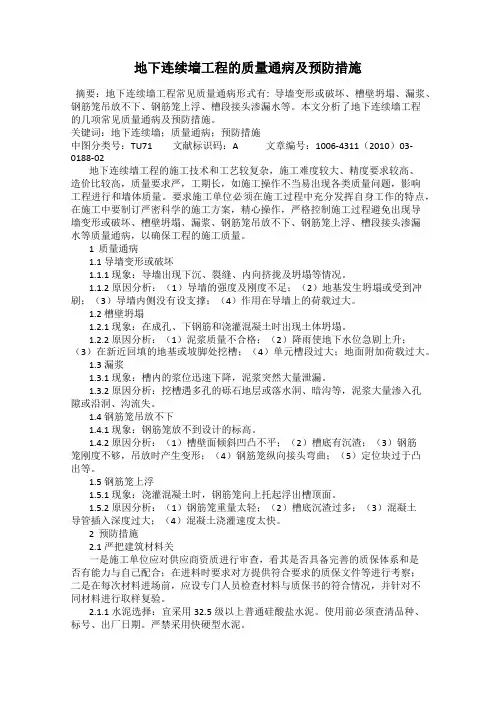

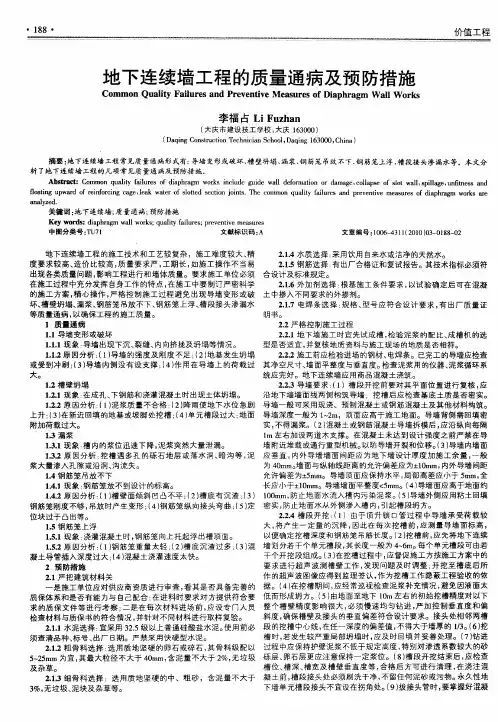

地下连续墙工程的质量通病及预防措施摘要：地下连续墙工程常见质量通病形式有: 导墙变形或破坏、槽壁坍塌、漏浆、钢筋笼吊放不下、钢筋笼上浮、槽段接头渗漏水等。
本文分析了地下连续墙工程的几项常见质量通病及预防措施。
关键词：地下连续墙；质量通病；预防措施中图分类号：TU71 文献标识码：A 文章编号：1006-4311（2010）03-0188-02地下连续墙工程的施工技术和工艺较复杂，施工难度较大、精度要求较高、造价比较高，质量要求严，工期长，如施工操作不当易出现各类质量问题，影响工程进行和墙体质量。
要求施工单位必须在施工过程中充分发挥自身工作的特点，在施工中要制订严密科学的施工方案，精心操作，严格控制施工过程避免出现导墙变形或破坏、槽壁坍塌、漏浆、钢筋笼吊放不下、钢筋笼上浮、槽段接头渗漏水等质量通病，以确保工程的施工质量。
1 质量通病1.1 导墙变形或破坏1.1.1 现象：导墙出现下沉、裂缝、内向挤拢及坍塌等情况。
1.1.2原因分析：（1）导墙的强度及刚度不足；（2）地基发生坍塌或受到冲刷；（3）导墙内侧没有设支撑；（4）作用在导墙上的荷载过大。
1.2 槽壁坍塌1.2.1 现象：在成孔、下钢筋和浇灌混凝土时出现土体坍塌。
1.2.2 原因分析：（1）泥浆质量不合格；（2）降雨使地下水位急剧上升；（3）在新近回填的地基或坡脚处挖槽；（4）单元槽段过大；地面附加荷载过大。
1.3 漏浆1.3.1 现象：槽内的浆位迅速下降，泥浆突然大量泄漏。
1.3.2 原因分析：挖槽遇多孔的砾石地层或落水洞、暗沟等，泥浆大量渗入孔隙或沿洞、沟流失。
1.4 钢筋笼吊放不下1.4.1 现象：钢筋笼放不到设计的标高。
1.4.2 原因分析：（1）槽壁面倾斜凹凸不平；（2）槽底有沉渣；（3）钢筋笼刚度不够，吊放时产生变形；（4）钢筋笼纵向接头弯曲；（5）定位块过于凸出等。
1.5 钢筋笼上浮1.5.1 现象：浇灌混凝土时，钢筋笼向上托起浮出槽顶面。

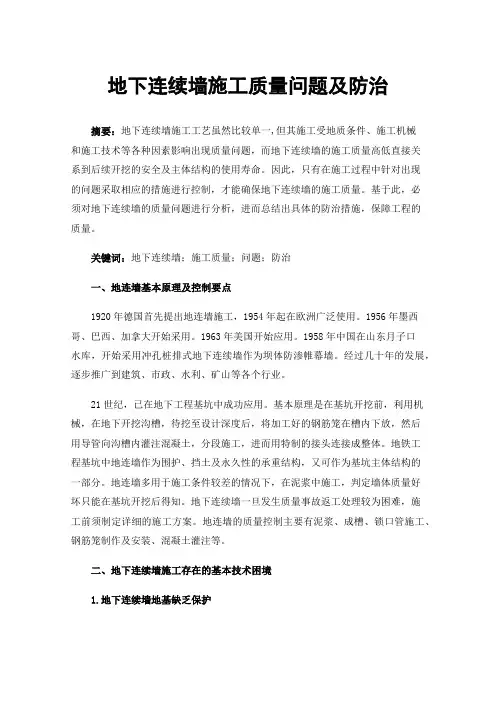

地下连续墙施工质量问题及防治摘要：地下连续墙施工工艺虽然比较单一,但其施工受地质条件、施工机械和施工技术等各种因素影响出现质量问题，而地下连续墙的施工质量高低直接关系到后续开挖的安全及主体结构的使用寿命。
因此，只有在施工过程中针对出现的问题采取相应的措施进行控制，才能确保地下连续墙的施工质量。
基于此，必须对地下连续墙的质量问题进行分析，进而总结出具体的防治措施，保障工程的质量。
关键词：地下连续墙；施工质量；问题；防治一、地连墙基本原理及控制要点1920年德国首先提出地连墙施工，1954年起在欧洲广泛使用。
1956年墨西哥、巴西、加拿大开始采用。
1963年美国开始应用。
1958年中国在山东月子口水库，开始采用冲孔桩排式地下连续墙作为坝体防渗帷幕墙。
经过几十年的发展，逐步推广到建筑、市政、水利、矿山等各个行业。
21世纪，已在地下工程基坑中成功应用。
基本原理是在基坑开挖前，利用机械，在地下开挖沟槽，待挖至设计深度后，将加工好的钢筋笼在槽内下放，然后用导管向沟槽内灌注混凝土，分段施工，进而用特制的接头连接成整体。
地铁工程基坑中地连墙作为围护、挡土及永久性的承重结构，又可作为基坑主体结构的一部分。
地连墙多用于施工条件较差的情况下，在泥浆中施工，判定墙体质量好坏只能在基坑开挖后得知。
地下连续墙一旦发生质量事故返工处理较为困难，施工前须制定详细的施工方案。
地连墙的质量控制主要有泥浆、成槽、锁口管施工、钢筋笼制作及安装、混凝土灌注等。
二、地下连续墙施工存在的基本技术困境1.地下连续墙地基缺乏保护地下连续墙施工中的地基对于建筑来说，尤其是要重点保护的。
由于遭受不同的气候，比如南方地区的多雨、北方地区的干旱等气候条件，就会出现地基的不同形式和问题，处理不好地下水、混凝土松散等的难题，就会对地基建设带来危害。
假如地基的基础缺乏充足的保护，如防水、排水对策不到位，就会造成地基进水，这样就会造成地基基础施工困难，并且对地基的质量也会造成损害，尤其在施工中出现槽壁坍塌、钢筋笼上浮、槽底沉渣量过多、导管进水、导墙变形等不良事故，后果更为严重。

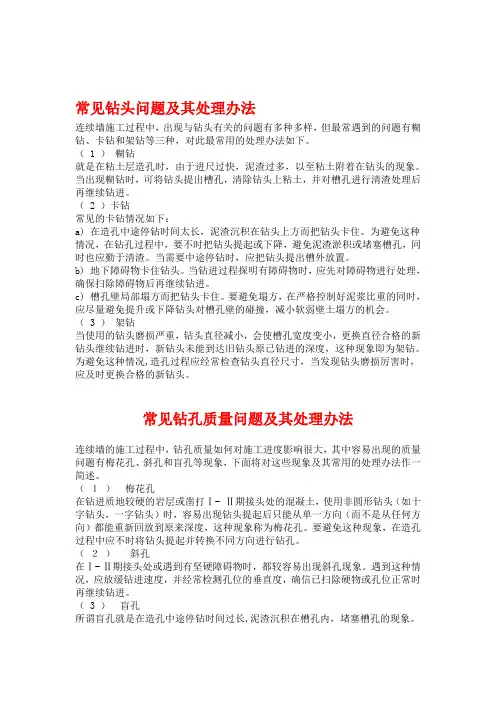

常见钻头问题及其处理办法连续墙施工过程中，出现与钻头有关的问题有多种多样，但最常遇到的问题有糊钻、卡钻和架钻等三种，对此最常用的处理办法如下。
（ 1 ）糊钻就是在粘土层造孔时，由于进尺过快，泥渣过多，以至粘土附着在钻头的现象。
当出现糊钻时，可将钻头提出槽孔，清除钻头上粘土，并对槽孔进行清渣处理后再继续钻进。
（ 2 ）卡钻常见的卡钻情况如下：a) 在造孔中途停钻时间太长，泥渣沉积在钻头上方而把钻头卡住。
为避免这种情况，在钻孔过程中，要不时把钻头提起或下降，避免泥渣淤积或堵塞槽孔，同时也应勤于清渣。
当需要中途停钻时，应把钻头提出槽外放置。
b) 地下障碍物卡住钻头。
当钻进过程探明有障碍物时，应先对障碍物进行处理，确保扫除障碍物后再继续钻进。
c) 槽孔壁局部塌方而把钻头卡住。
要避免塌方，在严格控制好泥浆比重的同时，应尽量避免提升或下降钻头对槽孔壁的碰撞，减小软弱壁土塌方的机会。
（ 3 ）架钻当使用的钻头磨损严重，钻头直径减小，会使槽孔宽度变小，更换直径合格的新钻头继续钻进时，新钻头未能到达旧钻头原已钻进的深度，这种现象即为架钻。
为避免这种情况,造孔过程应经常检查钻头直径尺寸，当发现钻头磨损厉害时，应及时更换合格的新钻头。
常见钻孔质量问题及其处理办法连续墙的施工过程中，钻孔质量如何对施工进度影响很大，其中容易出现的质量问题有梅花孔、斜孔和盲孔等现象，下面将对这些现象及其常用的处理办法作一简述。
（１）梅花孔在钻进质地较硬的岩层或凿打Ⅰ- Ⅱ期接头处的混凝土，使用非圆形钻头（如十字钻头，一字钻头）时，容易出现钻头提起后只能从单一方向（而不是从任何方向）都能重新回放到原来深度，这种现象称为梅花孔。
要避免这种现象，在造孔过程中应不时将钻头提起并转换不同方向进行钻孔。
（２）斜孔在Ⅰ- Ⅱ期接头处或遇到有坚硬障碍物时，都较容易出现斜孔现象。
遇到这种情况，应放缓钻进速度，并经常检测孔位的垂直度，确信已扫除硬物或孔位正常时再继续钻进。
排桩地下连续墙支护质量通病防治6．1．1 悬壁式排桩、地下连续墙嵌固深度不足1．现象基坑挖土分两步挖，当第二步挖到将近坑底时发现桩倾侧，桩后裂缝，坑上地面也产生裂缝，附近道路下沉，邻近房屋出现竖向裂缝，不久，排桩倒塌，连接圈梁折断，桩后土方滑移入基坑内，基坑支护破坏。
2，原因分析悬臂桩的埋深嵌固只有悬臂长的1/3～1/2，嵌固不足，嵌因深度未通过计算确定；其次是水管下水道、化粪池漏水，使土的物理参数改变，还有的工程，一场大雨造成排桩倒塌，使土的r、φ及c值发生变化，促使基坑工程坍塌。
3．防治措施悬臂桩的嵌固深度必须通过计算确定，计算应考虑土的物理参数因素，按本节附录中的公式计算。
不按土的物理参数的具体情况计算确定的嵌固深度，或按经验确定的嵌固深度必将产生重大事故。
6．1．2 锤击式悬臂桩(预制桩、锤击沉管桩)位移太大，有的桩上部折断1．现象在软土淤泥质土地区工程桩采用450mm×450mm锤击预制桩或采用∮500锤击沉管桩(配筋8∮18)，为施工方便，将支护桩采用与工程桩相同的配筋与桩径，用锤击桩为挡土桩。
基坑开挖土方时并将土方堆积在坑旁边，基坑开挖后发现桩位移，最大位移达1．15m，有的桩在地面下3～5m处折断。
2．原因分析(1)(1) 悬臂式挡土桩的直径按规范规定不得小于∮600(配筋不得小于∮20)。
与工程桩不同，悬臂式挡土桩主要承受水平力，同时在坑边堆土，促使增大侧壁水平压力，因而有的桩在抗弯不足情况下折断。
(2)在软土淤泥质土中已经锤击密布工程桩(3～4d)，锤击数又多，地基土中静孔隙水压力急剧上升，且无法很快消散，地基中产生强烈挤土作用，工程桩也会产生大的位移，支护挡土桩又系外排桩，因而位移很大。
3．防治措施(1)(1) 支护挡土桩应用∮600或大于∮600的灌注桩，不用锤击450mm×450mm的预制桩，或∮500的锤击沉管桩，因其抗弯性能不足。
(2)基坑挖土应随挖随运，不得堆在坑旁，以免增加支护桩的水平压力。
6．1．3钢板桩渗漏钢板桩是由带锁口或钳口的热轧型钢制成，将单块钢板桩互相连接就形成钢板桩墙，在基坑工程中用以挡水和挡土。
我国常用的拉森式钢板桩，如图6-2所示。
在软土地区基坑深在5m以上时，必须采用拉结方式，悬臂式桩只能用于5m以下(按规范规定)。
钢板桩施工，先安装围檩，分片将钢板桩打入土中，筑成封闭式围圈，然后在圈内挖土。
围檩及钢板桩施工立面如图6-3所示。
1．现象基坑挖土过半时，发现钢板桩渗漏，主要在接缝处和转角处，有的地方还涌砂。
2．原因分析(1)钢板桩旧桩较多，使用前禾进行矫正修理或检修不彻底，锁口处咬合不好，以致接缝处易漏水。
转角处为实现封闭合拢，应有特殊型式的转角桩，这种转角桩要经过切断焊接工序，可能会产生变形(2)打设钢板桩时，两块板桩的锁口可能插对不严密，不符合要求。
(3)桩的垂直度不符合要求，导致锁口漏水。
3．预防措施(1)(1) 旧钢板桩在打设前需进行整修矫正。
矫正要在平台上进行，对弯曲变形的钢板桩可用油压千斤顶顶压或火烘等方法矫正。
(2)作好围擦支架，以保证钢板桩垂直打入和打入后的钢板桩墙面平直。
(3)防止钢板桩锁口中心线位移，可在打桩进行方向的钢板桩锁口处设卡板，阻止板桩位移。
(4)为保证钢板桩垂直用2台经纬仪从两个方向控制锤击人土。
(5)由于钢板桩打入时倾斜，且锁口接合部有空隙，封闭合拢比较困难。
解决的办法一是用异形板桩(此法较困难)；二是采用轴线封闭法，此法较为方便。
4．治理方法采用水玻璃水泥浆以阀管双液灌浆系统施工堵漏。
6．1．4 钢板桩倾侧，墓坑底土隆起，地面裂缝l—现象采用拉森钢板桩，开挖土方的挖土机及运土车设在地面钢板桩侧，开挖不久即发现钢板桩顶侧倾，坑底土隆起，地面裂缝并下沉。
其中有1例整排桩呈弧形推向坑内方向，中间最大偏移3m，地面呈弧形，裂缝宽20cm，地面下沉约1m。
2．原因分析(1)这些钢板桩施工都在软土地区，设计的嵌固深度不够，因而桩后地面下沉，坑底土隆起是管涌现象。
(2)挖土作业时挖土机及运土车在钢板桩侧，增加土的地面荷载，导致桩顶侧移。
(3)从上述1例作实测分析认为：土体已形成两个圆弧滑裂面，一个是深约5～6m的圆弧滑裂面，使地面形成直径为18m的弧形滑裂圈；另一个是圆心向坑外移，深约10m的圆弧形滑裂面，在地面上形成直径为30m的弧形滑裂圈，随着两次圆弧滑动，使钢板桩同时位移和倾斜，当钢板桩拔出观察时，桩未弯曲，桩尖最大推移量约52．5cm。
实测说明钢板桩没有满足以圆弧形滑动的嵌固深度，而且整体稳定性不合格。
3．防治措施(1)钢板桩嵌固深度必须由计算确定，详见本节附录。
(2)挖土机、运土车不得在基坑边作业，如必须施工，则应将该项荷载增加计算入设计小，以增加桩的嵌固深度。
(3)钢板桩设计时尚须考虑地基整体稳定。
6．1．5 连拱式灌注桩大桩倒塌、折断连拱式灌注桩是排桩支护的一种发展，它是由大桩和小桩共同组成一个组合拱截面的组合截面桩，如图6-4所示。
图中大桩间距L为3000～5000mm，拱矢高f为1/4～1/2L，大桩直径大于∮1000，小桩直径约300mm左右。
连拱式灌注桩支护结构的工作原理是将垂直于拱截面的水、土压力产生的弯拉力，转化为沿拱轴截面方向的轴压力，因而沿拱轴的小桩可做成素混凝土，让其受压，而作为拱脚的大桩仍应是钢筋混凝土桩承受弯拉力，如此可以承受较大的悬臂并节约较多(约47％)的资金。
1．1．现象在基坑挖土将到设计标高时，支护拱圈突然倒塌，拱脚大桩折断。
2．原因分析设计方案错误地认为大小桩组成拱截面，可以个加钢筋全部让素混凝土来承受。
但该技术仅系小桩承受拱轴方向传末的压力，大桩仍需用钢筋混凝土承受拉、弯力。
该工程的桩折断、支护倒塌完全由于大桩中没有钢筋，承受不了弯矩所致。
3，防治措施(1)采用连拱式灌注桩支护结构，月仍应看作竖向为一悬臂式结构，其竖向长度、嵌固深度、最大弯矩、整体稳定、位移等的计算与一般悬臂支护结构相同。
水平向则取一构造单元，如图6-4中的一个L间距为计算单元，并将小圆桩组成不规则截面换算成相同截面积的等厚度连续板拱截面来计算。
因大桩承受弯矩、位移、稳定性的需要，故必须配置钢筋。
(2)为了避免质量事故再发生，建议采用连拱式灌注桩设计时可参考南京民用建筑设计院陈德文《连拱式基坑支护结构设计》一文中的计算方法，该文刊于宇航出版社1994年出版的《高层建筑地下结构及基坑支护》一书中。
6．1．6 地下连续墙接头漏水涌砂地下连续墙具有抗渗、挡土和承重功能，它是基坑工程中最佳支护结构之一。
由于施工工艺按槽段施工的要求，必须有接头节点，各种形式的接头在实践中产生，最重要的是要求接头节点抗渗性能好，地下连续墙整体性能好。
最初施工采用的接头是圆管接头，如图6-5所示，后改用钢板接头，如图6-6所示。
现将这两种接头发生的质量问题、原因及改进措施述之如后。
地下连续墙的一般质量通病详见本手册第10章《地下连续墙工程》。
1，现象基坑开挖过程发现不同槽段接头、不同高度处渗水，光是浑浊泥浆水，然后大量中砂、细砂涌进坑内，接头地面(墙顶面)下陷，逐渐向深度及广度扩展，坑内堆积泥砂和积水。
2．原因分析圆形接头管接头在圆管抽出后，形成半圆接头，如65(e)所示，接头管以钢管作成，拔山后形成光滑圆弧面，易与边槽段混凝土接触面形成缝通道，导致漏水，在基坑挖土后，地下连续墙的墙背受土压力、水压力的作用，管接头易形成活铰，而位墙体位移，整体性能差，还易使接头缝漏水。
因此接头管接头虽施工简易，但整体性能和防渗性能差的缺点不易克服。
经改为钢板接头如图6-6(g)，拔出U形接头管后的封头钢板4的面层必须将泥砂清理干净，否则在邻槽段施工后，两槽段之间有夹泥，随着基坑开挖，在墙背水、土压力作用下，泥被冲散而形成水流通道，这就是钢板接头漏水涌砂的主要原因。
其次由于这种钢板接头要求严格，钢筋笼长度、槽深(一般20m 左右)的偏差，当混凝土浇完拔出接头箱、U形接头(图6-6f、g)时，会将夹泥带砂包留在槽边，当第二槽段用冲击钻头施工时，很难消除槽边的泥和砂包，这就造成了槽段间夹泥及砂包。
在基坑开挖时造成槽段间的泥砂通道，因而漏水、涌砂。
3．预防措施(1)封头钢板上的泥砂必须清理干净。
(2)槽段挖深及钢筋笼前作长度的垂直误差须在规定以内，注意起吊接头箱及U形接头，避免泥砂留在槽段缝处。
4．治理办法(1)(1) 已经出现的渗水涌砂部分可采取快速堵漏方法用水玻璃水泥堵漏。
在渗水涌砂较严重部分，应在墙后用高压注浆方法在一定宽、深部范围内注浆。
(2)改进接头管、接头箱方法。
上海金茂大厦地上88层地下3层，地下连续墙深、36m，槽段接头采用凹凸形楔形接头，该接头使平面外抗剪能力有较大提高，渗流途径长，折点多，抗渗性能好，施工难度较小，操作较易保证质量。
但必须保证接头清洗效果，设计制作楔形刷反复洗刷楔形接头，不让泥土砂粒留在楔形接头上，如图6-7所示。
接头箱用油压千斤顶及油泵，在混凝土初凝后逐渐顶拔出。
改进的槽段接头，成功地提高了抗渗能力，加强了墙的抗剪强度。
附录Ⅰ排桩支护质量标准排桩支护施工质量标难参见第9章附录“钢筋混凝土预制桩与钢桩施工质量标准”。
附录Ⅱ地下连续墒质量检验标准参见第10章附录“地下连续墙质量标准及检验方法”。
附录Ⅲ关于排桩、地下连续境的水平荷载、水平抗力及桩、墙嵌固深度的计算(摘自《建筑基坑支护技术规程》JGJ120--99)1．支护结构水平荷载标准值e ajk可按下列规定计算(参照附图6-1)。
(1)对于碎石土及砂土1)当计算点在地下水位以上时：e ajk=σajk K ai-2c ik√K a2)当计算点位于地下水位以下时：e ajk=σajk K ai-2c ik√K a+[(z j-h wa)-(m j-h wa)μwa K ai]γw式中 K a——第i层的主动土压力系数，按K a=tan2(45o-φik/2)计算i层土压力系数；σajk——作用于深度z j处的竖向应力标准值(kPa)；c ik——三轴试验确定的第i层土因结不排水(快)剪粘聚力标准值(kPa)；z j——计算点深度(m)；m j——计算参数，当z j＜h时，取z j，当z j≥h时，取h；h wa——基坑外侧水位深度(m)；μwa——计算系数，当h wa≤h时取l，当h wa＞h时，取零；γw——水的重度(kN/m3。
(2)对于粉土及粘性土e ajk=σajk K ai-2c ik√K当按以上规定计算的基坑开挖面以上水平荷载标淮值小于零时，应取零。
2．基坑外侧竖向应力标准值σajk计算：σajk=σrk+σ0k+σ1k(1)计算点深度z j处自重应力σrk1)计算点位于基坑开挖面以上时：σrk=γmj z j式中γmj——深度z j以上土的加权平均天然重度(kN/m3)。
