PCI-E 3.0标准规范早在2007年上半年PCI-E 2.0版规范刚刚公布的时候，PCI Express技术标准组织PCI-SIG就准备用两年多的时间将其快速进化到第三代，但是谁也没想到PCI-E 3.0的酝酿过程会如此一波三折，直到3年半以后才最终修成正果。

PCI-SIG主席兼总裁几乎泪流满面：“PCI-SIG始终致力于I/O创新，我们也很骄傲地向我们的成员发布PCI-E 3.0规范。

PCI-E 3.0架构从细节上对前两代PCI-E规范进行了极大地改进，为我们的成员在各自领域继续创新提供了所必需的性能和功能。

”在对可制造性、成本、功耗、复杂性、兼容性等诸多方面进行综合、平衡之后，PCI-E 3.0规范将数据传输率提升到8GHz|8GT/s(最初也预想过10GHz)，并保持了对PCI-E 2.x/1.x的向下兼容，继续支持2.5GHz、5GHz信号机制。

基于此，PCI-E 3.0架构单信道(x1)单向带宽即可接近1GB/s，十六信道(x16)双向带宽更是可达32GB/s。

PCI-E 3.0同时还特别增加了128b/130b解码机制，可以确保几乎100%的传输效率，相比此前版本的8b/10b机制提升了25%，从而促成了传输带宽的翻番，延续了PCI-E规范的一贯传统。

新规范在信号和软件层的其他增强之处还有数据复用指示、原子操作、动态电源调整机制、延迟容许报告、宽松传输排序、基地址寄存器(BAR)大小调整、I/O 页面错误等等，从而全方位提升平台效率、软件模型弹性、架构伸缩性。

PCI-E 3.0规范完整文档现已向PCI-SIG组织成员公布其中详细描述了PCI-E架构、互联属性、结构管理、编程接口等等，但没有公开发表。

2012年1月9日，世界上首块PCI-E 3.0显卡Radeon HD 7970问世。

主板上的高速铁路，PCI-E 3.0技术及发展一览2011-7-28 18:01 | 作者：bolvar| 关键字：PCI-E3.0,5GT/s,8GT/s,PCI,PCI ExpressPCI-E作为电脑中的系统总线，不仅是显卡的数据要通过它，就连我们使用最多的USB、SATA等其他接口的数据最终都是通过PCI-E总线才与送到CPU中处理的。

目前的主流标准是PCI-E 2.0，不过速度更快的PCI-E 3.0已经箭在弦上，只待主板、CPU和显卡支持到位，那么PCI-E 3.0高达8GHz的速率、32GB/s的带宽能为我们带来什么？电影《功夫》里的终极BOSS火云邪神说过一句话：“天下武功，无坚不破，唯快不破”，功夫再高也怕被人一招秒杀。

这说明无论是防守还是进攻，速度都是决定性因素，对速度有着极度渴求的还有电脑上的系统总线(System Bus)。

系统总线是“是用来连接微处理器与其他部件的一束信号线，通过系统总线架起了微处理器与其他部件之间进行信息传递的通道。

”，它的历史悠久，三十年前个人电脑（PC）刚刚问世的时候就开始存在，但是相比PC部件中的CPU、显卡1-2年就要换一代的发展速度，系统总线的发展可谓龟速，自从IBM于1982主导制定了ISA（Industry Standard Architecture，工业标准体系）以来，只有ISA、92年发布的PCI和2001年发布的PCI Express （以下简称PCI-E）三种标准规范，基本上每隔10年才更换一次架构，目前的主流是PCI-E 2.0，我们能见到的主板上大都会有一个PCI-E 2.0插槽。

PCI-E总线在显卡上应用的如此成功，以至于一提到PCI-E，很多人第一个想到的就是显卡，实际上PCI-E更多地是作为系统总线存在的，不仅是显卡的数据要通过它，就连我们使用最多的USB、SATA等其他接口的数据最终都是通过PCI-E总线才与送到CPU中处理的。

正因为此，主板上PCI-E通道数量的多寡往往成为衡量主板性能等级的重要指标，别看有些主板提供了三条或者四条显卡插槽，但是由于芯片组（或处理器）提供的PCI-E通道不足，实际使用中会有很大局限。

Intel的Z68还有P67只吝啬地提供了16+8条PCI-E通道PCI-E 3.0标准是去年公布的，预计今明两年PCI-E 3.0就会开始发力Tips：由于本文要设计许多速度换算，这里简单交代2个问题，有助于理解文中涉及的数据计算。

1.单位换算：“位（bit）”和“字节(byte)”的关系大家都知道了，理论上1byte=8bit，1GB=8Gb，1GBps=8Gbps，还有一个单位是Transfer/s（缩写T/s），这是一个速率单位，在AMD的HT和Intel的QPI介绍中很常见，1T/s与1bps可以看作是等价的，即1B=8b=8T/s。

需要注意的是，在一些新的技术标准中，为了防止数据在高速传输中出错而加入了校验码，比如PCI-E 2.0、USB 3.0和SATA 3.0中采用的是8/10编码，每10位编码中只有8位是真实数据，这时单位换算就不再是1:8而是1:10了，USB 3.0的5Gbps速度实际上是500MB/s而非625MB/s，SATA 6Gbps的速度则是600MB/s而非750MB/s。

2.带宽计算。

PCI-E的带宽计算与显存带宽（B/s）=运行频率（MHz）*数据倍率*显存位宽（bit）÷8相类似，只是前者公式略微复杂一些，串行PCI-E带宽（B/s）=PCIE时钟频率*每周期数据位（bit）*总线通道数*编码方式÷8，以最常见的PCI-E 2.0 x16插槽为例，其时钟频率为5GHz（通过基准频率和PLL锁相环得到），每周期可传输2bit数据，16条通道，8/10编码，其传输总带宽=5000*2*16*（8/10）÷8=16GB/s。

◆忆往昔峥嵘岁月愁，PCI历史发展简述在PCI-E之前，PC上的系统总线主要是PCI和AGP，前者负责连接各种外设，如网卡、独立声卡等，AGP主要用于连接显卡，它其实是在PCI标准基础上针对3D应用扩展而来，同样属于PCI体系。

PCI总线之前是IBM制定的ISA总线，初期只是一个8位总线，频率也只有8MHz，后期升级到16位，并最终扩展到32位EISA总线，即便如此其带宽也只有16MB/s-64MB/s，已经跟不上当时PC发展的脚步了，第一代系统总线标准即将结束。

基于PCI总线的显卡算得上老古董了盛极一时的Voodoo 5就停留在AGP时代AGP位宽保持在32位，但它最大的特点是避开了缓慢的PCI通道使得插槽可与CPU 直接通讯，这种点对点的连接方式可以保证时钟频率更高，基准频率依然为66MHz，但是AGP最高支持8通道，等效速率达到了533MHz，带宽达到了2.1GB/s。

第二个优点则是AGP接口使用了边带寻址（sideband addressing），意味着寻址和数据分离，二者可以同时传输，最后一点则是图形处理方面的，PCI显卡要想载入纹理数据需要将它从内存中拷入到显卡的帧缓冲器中，而AGP显卡支持AGP Fast Write快写技术，可以直接从内存中读取纹理数据，有效减少了延迟。

应该说PCI和AGP的生命力很顽强，即使到今天也没有完全消失。

虽然Intel对待落后技术一向很激进，当前的6系芯片组如P67/H67/Z68已经不再支持PCI，好在AMD的芯片组还没有放弃PCI，因此多数主板上仍会带有一个或者多个PCI插槽以满足用户接驳PCI 外设的需求。

至于AGP显卡和主板，虽然已是凤毛麟角，但是直到DX10时代厂商都在推一些AGP接口的显卡，如迪兰就推出过AGP接口的HD 3850，相关驱动也未断绝，只是找起来不是那么容易。

就像所有已成既定事实那样，这里我们也要说一句：PCI/AGP被取代是必然的，因为随着时间的增长，PCI总线面对新技术、新设备的发展也力不从心了，更快、更高、更强的下一代总线技术就要来了，那就是PCI Express。

◆青出于蓝胜于蓝，PCI-E一统江湖PCI总线已是强弩之末，2001年Intel的IDF年会上提出了PCI总线的继任者——Third Generation I/O(简称3GIO），之后交由PCI-SIG组织于2002年正式发布标准，定名为PCI Express（简称为PCI-E），这也就是一直延续到现在而长盛不衰的新一代总线标准。

单从名字上来看PCI-E只多了Express（快速）的意思，它确实也是脱胎于PCI架构，但是它也真正实现了青出于蓝而胜于蓝的变化。

前任PCI总线是一种高度共享的并行总线，所有连接在PCI总线上的设备要共享那可怜的带宽，AGP专用图形接口其实是被逼而生的，而PCI-E总线则从AGP接口上获益良多，也变身为点对点传输的串行总线，因此在时钟频率、传输带宽上已不可同日而语。

相比PCI总线，PCI-E有如下优势：1.点对点串行传输，从并行到串行是PCI-E最根本的变化，因此每个设备都与处理器直接通讯并获得最大带宽，多个设备之间不会争抢带宽。

2.工作频率非常高，PCI的工作频率普遍为33-66MHz，AGP最高等效频率也只有533MHz，而PCI-E的基础频率为100MHz，但是通过PLL锁相环电路可以提高到2.5GHz，PCI-E 2.0提高到5GHz，PCI-E3.0则达到8GHz，极大地提高了数据传输速度。

3.支持双向数据传输，PCI总线每周期只能发送一个数据，而PCI-E总线每周期上行、下行都能同时传输数据，仅此一点带宽就可以翻倍。

4.支持数据分通道传输，这个就是我们常见到的x1、x4、x8、x16所代表的含义了，最高有x32通道，带宽翻番上涨。

5.速度快了，质量控制也要跟得上，PCI-E中引入了QoS（服务质量）、Power Management （电源管理）、Data integeriy（数据完整）、热插拔等多种技术，保障了数据传输质量。

6.供电能力更强，第一代PCI-E的插槽供电能力为75W，相比AGP插槽的35W供电能力有了很大提高，至少在2000年左右75W的供电能力可以为多数显卡供电而不需要额外接口，围绕供电问题我们后面的章节也有专门的讨论。

7.PCI-E继承了PCI总线的优点，可以在软件层面与之兼容，无需驱动和操作系统的支持即可使用。

不过因为底层变化，PCI插槽与PCI-E插槽无法兼容。

完整的PCI-E结构物理层的数据传输原理PCI-E的每条Link实际上由两个或多个Lane（通道）组成每条通道又同时包含两条单向传输的线路，它们可以看作发射端和接收端，支持同时传递数据，其信号频率为2.5GHz，这还是PCI-E 1.0的标准，2.0和3.0标准中信号频率分别为5GHz和8GHz。

为了减少高速传输过程可能出现的错误，PCI-E的信号编码采用了8b/10b方式，虽然会浪费20%的带宽，但是这是高速数据传输过程必不可少的步骤，可以保证数据传输的一致性。

合集下载

PCIE 3.0

PCIE 3.0

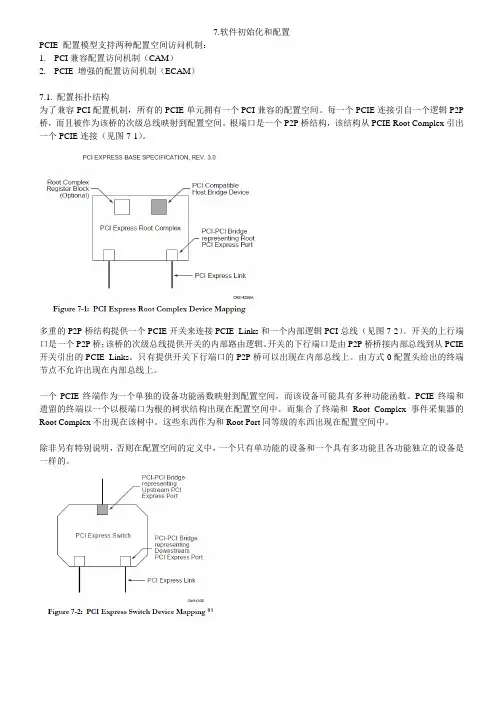

7.软件初始化和配置PCIE 配置模型支持两种配置空间访问机制：1.PCI兼容配置访问机制（CAM）2.PCIE 增强的配置访问机制（ECAM）7.1.配置拓扑结构为了兼容PCI配置机制，所有的PCIE单元拥有一个PCI兼容的配置空间。
