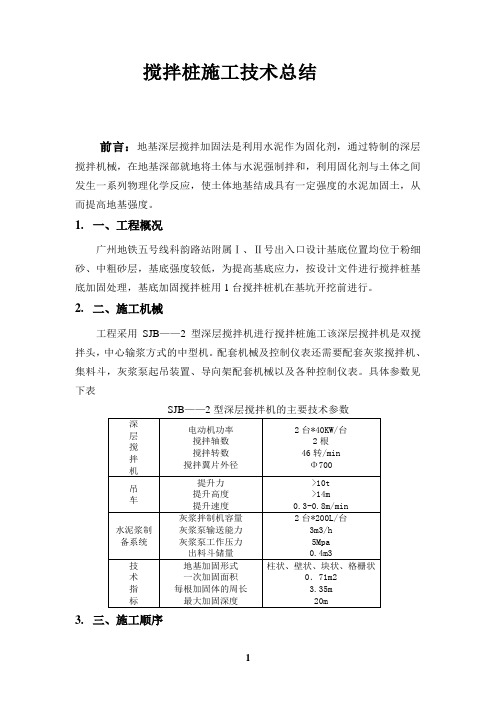

搅拌桩施工技术总结前言：地基深层搅拌加固法是利用水泥作为固化剂，通过特制的深层搅拌机械，在地基深部就地将土体与水泥强制拌和，利用固化剂与土体之间发生一系列物理化学反应，使土体地基结成具有一定强度的水泥加固土，从而提高地基强度。
1.一、工程概况广州地铁五号线科韵路站附属Ⅰ、Ⅱ号出入口设计基底位置均位于粉细砂、中粗砂层，基底强度较低，为提高基底应力，按设计文件进行搅拌桩基底加固处理，基底加固搅拌桩用1台搅拌桩机在基坑开挖前进行。
2.二、施工机械工程采用SJB——2型深层搅拌机进行搅拌桩施工该深层搅拌机是双搅拌头，中心输浆方式的中型机。
配套机械及控制仪表还需要配套灰浆搅拌机、集料斗，灰浆泵起吊装置、导向架配套机械以及各种控制仪表。
具体参数见下表3.三、施工顺序1）深层搅拌法对地基按柱状进行加固，柱状加固的施工工艺程序如下图所示：续的壁状加固体；若按柱状加固工艺纵横搭接施工，即成栅状或块状加固形式。
深层搅拌法施工，可按以下程序进行：（1）定位起重机（塔架）悬吊深层搅拌机到达指定桩位，对中。
并使起吊设备保持水平。
（2）预拌下沉将深层搅拌机用钢丝吊挂在起重机上，用输浆胶管将贮料罐、灰浆泵同深层搅拌机接通，待深层搅拌机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝，使搅拌机借设备自重沿导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制，一般为0.38—0.75m/min。
工作电流不大于70A。
如果下沉太慢，可从输浆系统补给清水以利钻进。
（3）制备水泥浆待深层搅拌机下沉一定深度时，即开始按设计确定的配合比拌制水泥浆，待压浆前将水泥浆倒入贮料缸中。
（4）喷浆搅拌提升深层搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆从搅拌机中心管不断压入地基中，边喷浆边搅拌，直至提出地面完成一次搅拌过程。
同时严格按照设计确定的提升速度提升深层搅拌机，一般为0.3---0.5 m/min的均匀速度提升.（5）重复上下搅拌深层搅拌机提升至设计加固桩顶面标高时，集料斗中的水泥浆应正好排空。
