模具制造工艺流程

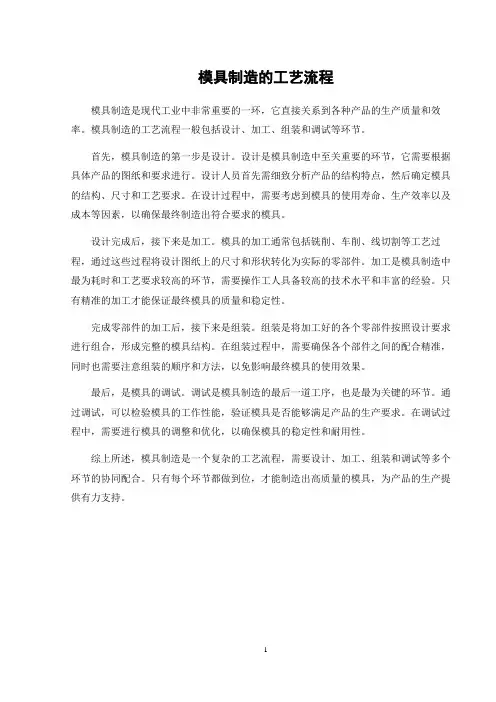

模具制造的工艺流程
模具制造是现代工业中非常重要的一环，它直接关系到各种产品的生产质量和效率。

模具制造的工艺流程一般包括设计、加工、组装和调试等环节。

首先，模具制造的第一步是设计。

设计是模具制造中至关重要的环节，它需要根据具体产品的图纸和要求进行。

设计人员首先需细致分析产品的结构特点，然后确定模具的结构、尺寸和工艺要求。

在设计过程中，需要考虑到模具的使用寿命、生产效率以及成本等因素，以确保最终制造出符合要求的模具。

设计完成后，接下来是加工。

模具的加工通常包括铣削、车削、线切割等工艺过程，通过这些过程将设计图纸上的尺寸和形状转化为实际的零部件。

加工是模具制造中最为耗时和工艺要求较高的环节，需要操作工人具备较高的技术水平和丰富的经验。

只有精准的加工才能保证最终模具的质量和稳定性。

完成零部件的加工后，接下来是组装。

组装是将加工好的各个零部件按照设计要求进行组合，形成完整的模具结构。

在组装过程中，需要确保各个部件之间的配合精准，同时也需要注意组装的顺序和方法，以免影响最终模具的使用效果。

最后，是模具的调试。

调试是模具制造的最后一道工序，也是最为关键的环节。

通过调试，可以检验模具的工作性能，验证模具是否能够满足产品的生产要求。

在调试过程中，需要进行模具的调整和优化，以确保模具的稳定性和耐用性。

综上所述，模具制造是一个复杂的工艺流程，需要设计、加工、组装和调试等多个环节的协同配合。

只有每个环节都做到位，才能制造出高质量的模具，为产品的生产提供有力支持。

1。

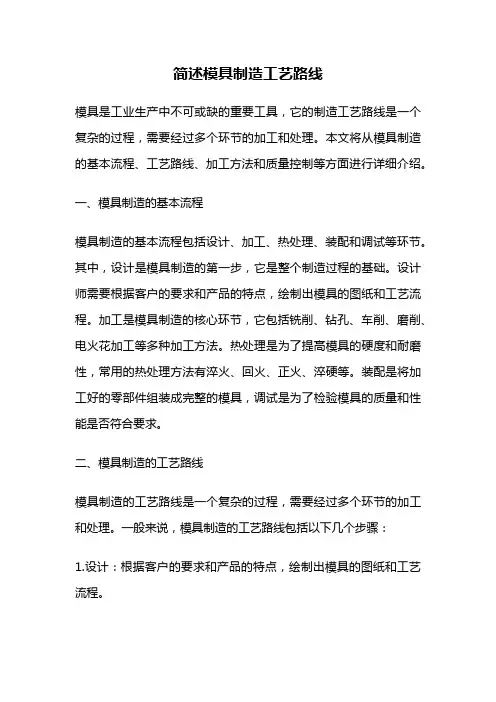

简述模具制造工艺路线模具是工业生产中不可或缺的重要工具，它的制造工艺路线是一个复杂的过程，需要经过多个环节的加工和处理。

本文将从模具制造的基本流程、工艺路线、加工方法和质量控制等方面进行详细介绍。

一、模具制造的基本流程模具制造的基本流程包括设计、加工、热处理、装配和调试等环节。

其中，设计是模具制造的第一步，它是整个制造过程的基础。

设计师需要根据客户的要求和产品的特点，绘制出模具的图纸和工艺流程。

加工是模具制造的核心环节，它包括铣削、钻孔、车削、磨削、电火花加工等多种加工方法。

热处理是为了提高模具的硬度和耐磨性，常用的热处理方法有淬火、回火、正火、淬硬等。

装配是将加工好的零部件组装成完整的模具，调试是为了检验模具的质量和性能是否符合要求。

二、模具制造的工艺路线模具制造的工艺路线是一个复杂的过程，需要经过多个环节的加工和处理。

一般来说，模具制造的工艺路线包括以下几个步骤：1.设计：根据客户的要求和产品的特点，绘制出模具的图纸和工艺流程。

2.加工：根据设计图纸，进行铣削、钻孔、车削、磨削、电火花加工等多种加工方法，制造出模具的各个零部件。

3.热处理：将模具的零部件进行淬火、回火、正火、淬硬等热处理方法，提高模具的硬度和耐磨性。

4.装配：将加工好的零部件组装成完整的模具，包括模具的上模、下模、导柱、导套、顶针、顶针座等零部件。

5.调试：对装配好的模具进行调试，检验模具的质量和性能是否符合要求。

三、模具制造的加工方法模具制造的加工方法包括铣削、钻孔、车削、磨削、电火花加工等多种方法。

其中，铣削是模具制造中最常用的加工方法之一，它可以用来加工平面、曲面、凸轮等各种形状的零部件。

钻孔是用来加工孔洞的方法，车削是用来加工圆柱形零部件的方法，磨削是用来加工高精度零部件的方法，电火花加工是用来加工硬度高、形状复杂的零部件的方法。

四、模具制造的质量控制模具制造的质量控制是确保模具质量和性能符合要求的重要环节。

在模具制造过程中，需要进行多次检验和测试，以确保模具的质量和性能符合要求。

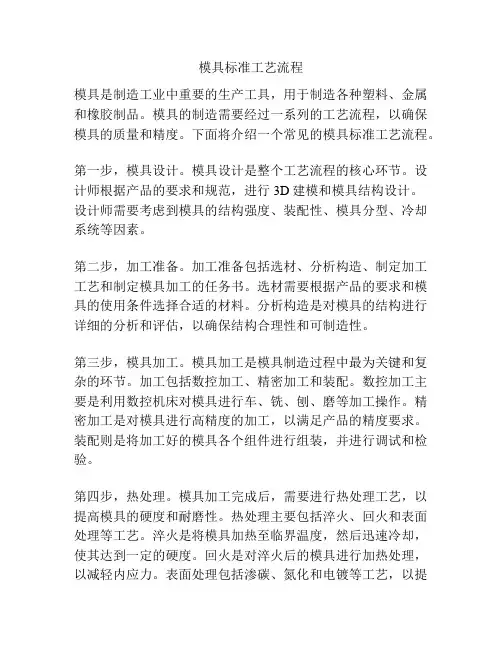

模具标准工艺流程模具是制造工业中重要的生产工具，用于制造各种塑料、金属和橡胶制品。

模具的制造需要经过一系列的工艺流程，以确保模具的质量和精度。

下面将介绍一个常见的模具标准工艺流程。

第一步，模具设计。

模具设计是整个工艺流程的核心环节。

设计师根据产品的要求和规范，进行3D建模和模具结构设计。

设计师需要考虑到模具的结构强度、装配性、模具分型、冷却系统等因素。

第二步，加工准备。

加工准备包括选材、分析构造、制定加工工艺和制定模具加工的任务书。

选材需要根据产品的要求和模具的使用条件选择合适的材料。

分析构造是对模具的结构进行详细的分析和评估，以确保结构合理性和可制造性。

第三步，模具加工。

模具加工是模具制造过程中最为关键和复杂的环节。

加工包括数控加工、精密加工和装配。

数控加工主要是利用数控机床对模具进行车、铣、刨、磨等加工操作。

精密加工是对模具进行高精度的加工，以满足产品的精度要求。

装配则是将加工好的模具各个组件进行组装，并进行调试和检验。

第四步，热处理。

模具加工完成后，需要进行热处理工艺，以提高模具的硬度和耐磨性。

热处理主要包括淬火、回火和表面处理等工艺。

淬火是将模具加热至临界温度，然后迅速冷却，使其达到一定的硬度。

回火是对淬火后的模具进行加热处理，以减轻内应力。

表面处理包括渗碳、氮化和电镀等工艺，以提高模具的表面硬度和耐腐蚀性。

第五步，模具调试。

模具加工完成后，需要进行模具的调试和检验。

调试主要是通过对模具进行试模和调整，以确保模具的正常工作。

检验包括对模具的尺寸精度、产品成型质量和模具运行稳定性进行检测和评估。

第六步，模具保养。

完成模具调试后，还需要对模具进行定期的保养和维修。

保养包括模具的清洁、润滑和防锈处理等工作，以延长模具的使用寿命和保持模具的精度和质量。

以上就是一个常见的模具标准工艺流程。

不同的模具制造流程可能会有所不同，但总体来说，模具的制造过程主要包括设计、加工、热处理、调试和保养等环节。

这些工艺流程在模具制造过程中起着至关重要的作用，能够确保模具的质量、精度和使用寿命。

模具制造工艺流程（简易）总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。

2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。

3，面板加工：铣床加工镗机咀孔或加工料嘴孔。

4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。

5，底板加工：铣床加工：划线，校正，镗孔，倒角。

（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。

4）钳工加工：攻牙，打字码5）CNC粗加工6）发外热处理HRC48-527）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8）CNC精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。

11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。

模具制造的工艺流程模具制造的工艺流程是一个复杂且精细的过程，它涉及到多个阶段，每个阶段都有其独特的作用和重要性。

下面将详细介绍这一过程，确保逻辑通顺、内容完整且没有重复。

1. 设计阶段模具制造的第一步是进行设计。

设计师根据产品的形状、尺寸和性能要求，使用CAD（计算机辅助设计）软件绘制出模具的三维模型。

在设计过程中，需要考虑材料的选择、模具的结构、加工方法等因素。

设计师还需与产品工程师和客户沟通，确保模具设计满足所有需求。

2. 材料选择与准备设计完成后，需要选择合适的材料来制造模具。

模具材料的选择取决于产品的性质、生产数量以及成本要求。

常见的模具材料有工具钢、铝合金、镁合金等。

材料准备好后，需要进行热处理、切割和打磨等预处理，以提高材料的性能。

3. 加工阶段加工是模具制造的核心环节。

它包括粗加工、半精加工和精加工三个阶段。

粗加工主要是通过铣削、车削等方法去除大部分余量，形成模具的基本形状。

半精加工则是对模具进行进一步的修整，使其接近最终形状。

精加工则是最后的修整过程，通过磨削、抛光等方法使模具达到设计要求。

4. 装配与调试加工完成后，需要将各个部件装配在一起，形成完整的模具。

装配过程中需要注意各部件之间的配合间隙和位置精度。

装配完成后，需要进行调试，检查模具的动作是否顺畅、尺寸是否合格等。

5. 试模与修正调试合格后，开始进行试模。

试模是在生产条件下模拟实际生产过程，以检验模具的性能和可靠性。

试模过程中可能会发现一些问题，如尺寸超差、表面质量不佳等。

这时需要对模具进行修正，直至达到生产要求。

6. 验收与交付修正完成后，模具需要进行验收。

验收包括外观检查、尺寸测量、性能测试等多个方面。

验收合格后，模具就可以交付给客户使用了。

交付时，需要提供相关的技术文件和操作说明书，以便客户能够正确地使用和维护模具。

7. 维护与保养模具在使用过程中，需要定期进行维护和保养。

这包括清洁模具表面、检查模具的磨损情况、润滑模具的运动部件等。

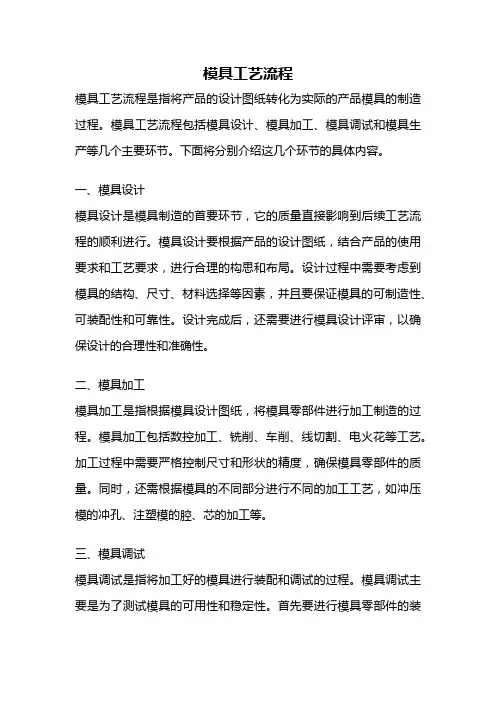

模具工艺流程模具工艺流程是指将产品的设计图纸转化为实际的产品模具的制造过程。

模具工艺流程包括模具设计、模具加工、模具调试和模具生产等几个主要环节。

下面将分别介绍这几个环节的具体内容。

一、模具设计模具设计是模具制造的首要环节，它的质量直接影响到后续工艺流程的顺利进行。

模具设计要根据产品的设计图纸，结合产品的使用要求和工艺要求，进行合理的构思和布局。

设计过程中需要考虑到模具的结构、尺寸、材料选择等因素，并且要保证模具的可制造性、可装配性和可靠性。

设计完成后，还需要进行模具设计评审，以确保设计的合理性和准确性。

二、模具加工模具加工是指根据模具设计图纸，将模具零部件进行加工制造的过程。

模具加工包括数控加工、铣削、车削、线切割、电火花等工艺。

加工过程中需要严格控制尺寸和形状的精度，确保模具零部件的质量。

同时，还需根据模具的不同部分进行不同的加工工艺，如冲压模的冲孔、注塑模的腔、芯的加工等。

三、模具调试模具调试是指将加工好的模具进行装配和调试的过程。

模具调试主要是为了测试模具的可用性和稳定性。

首先要进行模具零部件的装配，确保各零部件之间的配合精度和工作性能。

然后进行模具的调试，包括调整模具的开合间隙、卡死和脱模等动作。

调试完成后，还需进行模具的试模，验证模具的工作效果和产品的质量。

四、模具生产模具生产是指利用调试好的模具进行产品的批量生产的过程。

模具生产要根据产品的要求，合理安排模具的使用和维护。

在生产过程中，要进行模具的保养和维修，及时处理模具的故障和损坏，以保证模具的使用寿命和生产效率。

同时，还需进行模具的定期检验和更新，以适应产品的更新换代和市场的需求。

模具工艺流程是一个复杂而严谨的过程，需要设计人员、加工人员和调试人员的共同努力和配合。

只有通过科学的流程管理和严谨的工艺操作，才能制造出高质量、高效率的模具产品，为各行各业的生产提供有力的支持。

通过不断的技术创新和工艺改进，模具工艺流程将会越来越完善，为工业生产的发展带来更多的机遇和挑战。

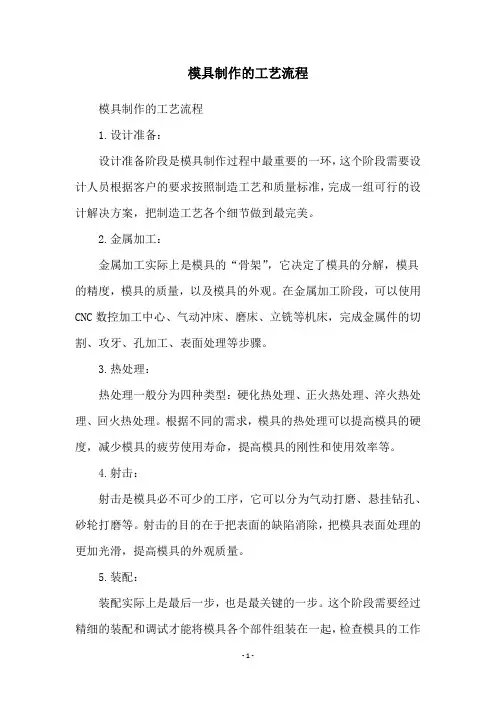

模具制作的工艺流程
模具制作的工艺流程
1.设计准备：
设计准备阶段是模具制作过程中最重要的一环，这个阶段需要设计人员根据客户的要求按照制造工艺和质量标准，完成一组可行的设计解决方案，把制造工艺各个细节做到最完美。

2.金属加工：
金属加工实际上是模具的“骨架”，它决定了模具的分解，模具的精度，模具的质量，以及模具的外观。

在金属加工阶段，可以使用CNC数控加工中心、气动冲床、磨床、立铣等机床，完成金属件的切割、攻牙、孔加工、表面处理等步骤。

3.热处理：
热处理一般分为四种类型：硬化热处理、正火热处理、淬火热处理、回火热处理。

根据不同的需求，模具的热处理可以提高模具的硬度，减少模具的疲劳使用寿命，提高模具的刚性和使用效率等。

4.射击：
射击是模具必不可少的工序，它可以分为气动打磨、悬挂钻孔、砂轮打磨等。

射击的目的在于把表面的缺陷消除，把模具表面处理的更加光滑，提高模具的外观质量。

5.装配：
装配实际上是最后一步，也是最关键的一步。

这个阶段需要经过精细的装配和调试才能将模具各个部件组装在一起，检查模具的工作
性能是否达到要求。

6.检测：
检测是模具制作的最后一环，它可以确保模具的质量。

模具的检测可以使用各种检测仪器，例如投影仪，激光检测仪器，测头等，来测量模具的精度和外观质量。

检测可以确保模具到达客户的要求，以保证模具的质量。

模具制作流程顺序在工业生产中，模具制作是一个至关重要的环节，它直接关系到产品的质量、产能以及成本效益。

下面将介绍模具制作的基本流程，帮助大家更好地了解这一过程。

第一步：产品设计模具制作的第一步是产品设计。

在这个阶段，设计师需要根据产品的要求和规格，绘制出详细的产品设计图纸。

这些设计图纸将成为后续模具制作的依据，因此设计的准确性至关重要。

第二步：模具设计一旦产品设计确定，接下来就是进行模具设计。

模具设计师会根据产品设计图纸，制定出模具的结构、尺寸和加工方式。

在设计过程中，需要考虑到模具的使用寿命、生产效率以及成本控制等因素，以确保最终的模具能够满足生产需求。

第三步：材料选择选择合适的材料是模具制作过程中的关键步骤。

通常情况下，模具制作会选用金属材料，如钢铁、铝合金等。

材料的选择直接影响到模具的硬度、耐磨性以及成本，因此需要根据具体的生产需求和预算来进行选择。

第四步：加工制造一旦模具设计和材料选择完成，就开始进行加工制造。

这个阶段包括数控加工、电火花加工、线切割等工艺过程，以将设计图纸中的模具形态逐步呈现出来。

加工制造的质量和精度直接决定了最终模具的使用效果，因此需要高度重视。

第五步：热处理为了提高模具的硬度和耐用度，通常会进行热处理。

热处理是通过控制材料的加热和冷却过程，改变其内部结构，从而获得所需的硬度和强度特性。

正确的热处理可以显著延长模具的使用寿命，降低生产成本。

第六步：组装调试完成热处理后，就可以进行模具的组装和调试工作。

这个阶段包括模具零部件的组装，以及与生产设备的配合调试。

通过仔细的组装和调试，可以确保模具在生产过程中能够正常运行，并获得高质量的成品。

结语模具制作是一个复杂而精密的过程，需要设计师、工程师和技术工人之间紧密合作，共同完成从设计到制造的每一个环节。

只有通过精心的规划和严谨的执行，才能制作出高质量、高效率的模具，为企业的生产提供有力保障。

希望本文能够帮助大家更好地了解模具制作的流程和重要性。
