建筑施工范本-混凝土工程-10-8 高性能混凝土

（建筑工程管理）高强高性能混凝土施工方案高强高性能混凝土施工方案本工程为南京路干沿河B片B、C幢高层建设工程,地点为于南京市路和干河沿街之间,由南京市中住房地产开发公司做为开发商。

江苏邗建集团XX公司南京分公司拟通过投标承建其土建、安装及室外工程项目，工期730天，建筑用途为商业、办公、住宅高层，其中地下室3900㎡，住宅楼13500㎡（18层），办公楼22000㎡（22层）。

基础转换层及竖向承重构件采用高强高性能泵送混凝土合计约2000m3。

⑴原材料的要求①水泥使用矿渣盐水泥，利用混凝土的后期强度，减少水泥用量，控制水化热温升，减小温度应力。

②选用中粗砂，细度模数2.6之上，含泥量控制于3％以下。

③石子选用5～31.5连续粒级洁净碎石，含泥量控制于1％以下。

④外掺添加材料a．掺入壹定数量的壹级粉煤灰，改善混凝土的和易性及可泵性，降低混凝土的水化热及减小混凝土的收缩；b．掺入壹定数量的JM-Ⅲ减水剂，降低混凝土水灰比，改善混凝土和易性及可泵性同时起到混凝土缓凝的作用。

⑤混凝土拌和物入模坍落度为120±20mm。

⑵浇筑①本工程基础混凝土全部采用商品混凝土，搅拌车运输到现场，由混凝土输送泵泵送入模的混凝土施工方案。

②根据基础平面及现场的施工条件，为充分利用泵车能够展开的工作面，各施工段混凝土浇120±20mm。

⑦本工程地下室墙体混凝土采用分层分段下料、连续壹次浇筑的施工方法（如下图所示），即由2个浇筑小组从壹点开始，砼分层浇筑，每俩组相对应向后延伸浇筑，直至同边闭合。

高度超过2.0m的墙体混凝土浇筑采用溜槽入模，使混凝土从壹侧开始逐渐向前推进，且于混凝土斜面上均匀布位振捣。

混凝土以500mm～1000mm高分层浇筑到顶，根据各施工段操作面，合理组织劳动力，做到不留施工缝和冷接头。

外墙墙板止水坎和底板同时浇筑，且按规定设置留钢板止水带。

墙板砼壹次性浇筑到顶，不留施工缝，由于砼壹次浇到墙体全高，模板侧压力大，做好模板的加固、见护工作。

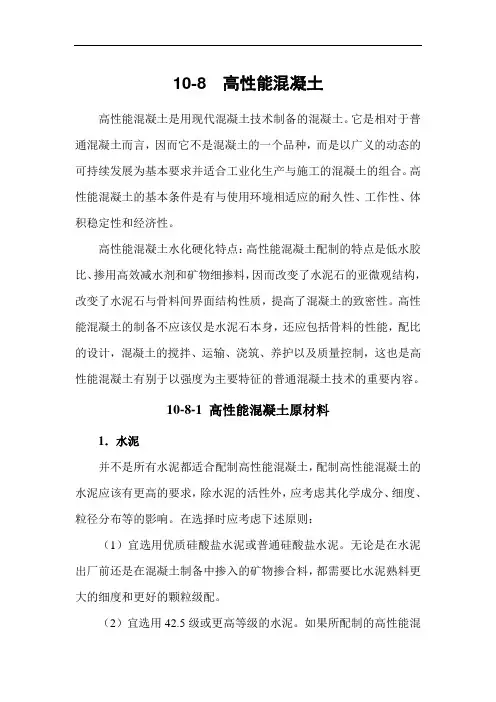

10-8 高性能混凝土高性能混凝土是用现代混凝土技术制备的混凝土。

它是相对于普通混凝土而言，因而它不是混凝土的一个品种，而是以广义的动态的可持续发展为基本要求并适合工业化生产与施工的混凝土的组合。

高性能混凝土的基本条件是有与使用环境相适应的耐久性、工作性、体积稳定性和经济性。

高性能混凝土水化硬化特点：高性能混凝土配制的特点是低水胶比、掺用高效减水剂和矿物细掺料，因而改变了水泥石的亚微观结构，改变了水泥石与骨料间界面结构性质，提高了混凝土的致密性。

高性能混凝土的制备不应该仅是水泥石本身，还应包括骨料的性能，配比的设计，混凝土的搅拌、运输、浇筑、养护以及质量控制，这也是高性能混凝土有别于以强度为主要特征的普通混凝土技术的重要内容。

10-8-1 高性能混凝土原材料1．水泥并不是所有水泥都适合配制高性能混凝土，配制高性能混凝土的水泥应该有更高的要求，除水泥的活性外，应考虑其化学成分、细度、粒径分布等的影响。

在选择时应考虑下述原则：（1）宜选用优质硅酸盐水泥或普通硅酸盐水泥。

无论是在水泥出厂前还是在混凝土制备中掺入的矿物掺合料，都需要比水泥熟料更大的细度和更好的颗粒级配。

（2）宜选用42.5级或更高等级的水泥。

如果所配制的高性能混凝土强度等级不太高，也可以选用32.5级水泥。

（3）应选用C3S含量高、而C3A含量低（少于8%）的水泥。

C3A含量过高，不仅水泥水化速度加快，往往会引起水泥与高效外加剂相互适应的问题，不仅会影响超塑化剂的减水率，更重要的是会造成混凝土拌合物流动度的经时损失增大。

在配制高性能混凝土时，一般不宜选用C3A含量高、细度细的R型水泥。

（4）水泥中的碱含量应与所配制的混凝土的性能要求相匹配。

在含碱活性骨料应用较集中的环境下，应限制水泥的总碱含量（Na2O+0.658K2O）不超过0.6%。

（5）在充分试验的基础上，考虑其他高性能水泥。

2．外加剂用于高性能混凝土的外加剂主要是高效减水剂，其次还有缓凝剂、引气剂、泵送剂等。

高性能混凝土施工专项方案1概况由于混凝土强度等级越高，水泥用量越多，温升越高，易造成混凝土温度应力过大，致使混凝土开裂，减弱建筑物耐久性。

为确保混凝土结构质量，高性能混凝土应在强度、耐久性及和易性方面具备高性能，通过高性能超塑化剂、硅粉和粉煤灰等掺合料，来降低混凝土的水胶比，提高混凝土的流动性，保持适度的粘度系数，合理的配合比设计，使混凝土高性能化。

因此，高性能混凝土的配制、浇筑、养护及质量管理都是至关重要，必须认真对待每一环节，才能确保混凝土质量。

2施工准备2.1搅拌站选用施工前，由业主、施工及监理三方对乌鲁木齐市各大型混凝土搅拌站的资质等级、生产能力、运输能力及质量管理与控制方面等的进行全面的考查评定，最后确定三家搅拌站集中供应混凝土。

2.2配合比确定良好配合比是保证高性能混凝土质量的前提，为此，本公司试验室将委派专人与搅拌站试验室有关人员一起进行严格的配合比设计和试配。

结合工程实际情况和工艺特点，坚持不采用特殊原材料、不改变常规施工工艺的原则。

2.2.1试配高性能混凝土须满足以下性能指标要求1）配制强度：满足R配＞R+1.645δ；2）初凝时间6～8小时，终凝时间8～10小时；3）坍落度损失：经时损失率不大于10%，120min后扩展度不小于450mm；4）水化热：推迟水化热峰值出现的时间，并使峰值降低15%～20%，最高时温度不超过55℃。

5）混凝土采用泵送，因此要具有较好的流动性和良好的可泵性、保塑性，不产生离析泌水；6）收缩：各个龄期的收缩不高于普通C30混凝土。

2.2.2为满足以上技术指标，通过以下几种途径对高性能混凝土进行配合比设计及配制。

1）在保证混凝土强度的情况下，水泥用量取低限值，有效减少水化热，减少收缩；2）合理掺入的优质粉煤灰，以延缓凝结时间，降低水化热，提高后期强度和耐久性，改善混凝土和施工性能；3）采用复合高效外加剂，改善混凝土的和易性，并在保持通常坍落度情况下，降低水用量，提高混凝土的强度。

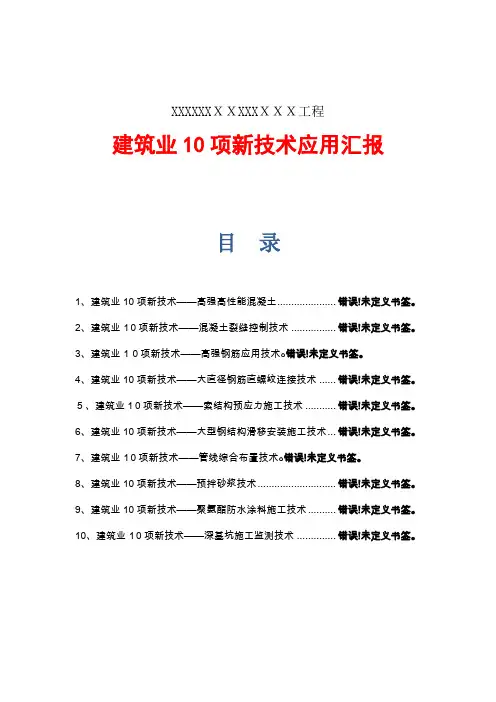

XXXXXXＸＸXXXＸＸＸ工程建筑业10项新技术应用汇报目录1、建筑业10项新技术——高强高性能混凝土..................... 错误!未定义书签。

2、建筑业１0项新技术——混凝土裂缝控制技术 ................ 错误!未定义书签。

3、建筑业１０项新技术——高强钢筋应用技术ﻩ错误!未定义书签。

4、建筑业10项新技术——大直径钢筋直螺纹连接技术 ...... 错误!未定义书签。

５、建筑业1０项新技术——索结构预应力施工技术 ........... 错误!未定义书签。

6、建筑业10项新技术——大型钢结构滑移安装施工技术... 错误!未定义书签。

7、建筑业１0项新技术——管线综合布置技术ﻩ错误!未定义书签。

8、建筑业10项新技术——预拌砂浆技术............................ 错误!未定义书签。

9、建筑业10项新技术——聚氨酯防水涂料施工技术.......... 错误!未定义书签。

10、建筑业１0项新技术——深基坑施工监测技术 .............. 错误!未定义书签。

１、建筑业1０项新技术——高强高性能混凝土使用新技术名称高强高性能混凝土编号《建筑业１０项新技术2010》——2．2使用位置-2F~3F结构柱工程量1382.３5m3造价设计图号GS－08～ＧＳ-10、ＧS-1９专业混凝土工程设计做法说明：XXXXXXXXXXＸXXX工程的高强高性能混凝土（简称ＨS-HPＣ)是强度等级为C６0的HPC，其特点是具有更高的强度和耐久性,用于建筑塔楼内柱，与普通混凝土结构具有相同的配筋率，可以显著地缩小结构断面，增大使用面积和空间，并达到更高的耐久性。

ﻫ1、主要技术内容ＨS-HＰC的水胶比≤28％，用水量≥２００kｇ/ｍ,胶凝材料用量６５0~70０ｋｇ/m，其中水泥用量4５0~5０0kg／m，硅粉及矿物微细粉用量150～20０ｋｇ／ｍ，粗骨。

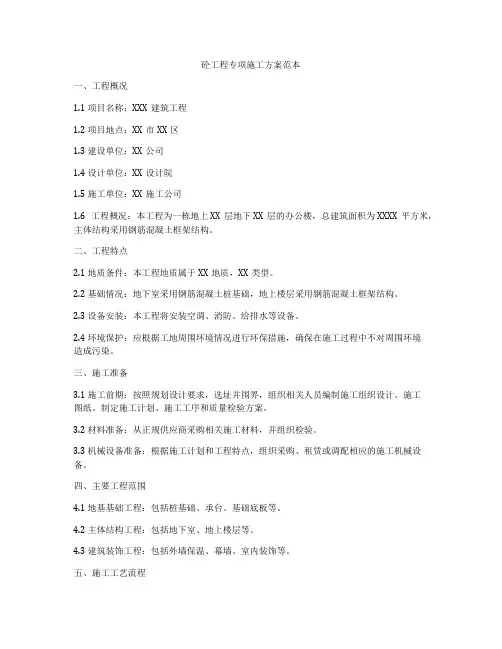

砼工程专项施工方案范本一、工程概况1.1 项目名称：XXX建筑工程1.2 项目地点：XX市XX区1.3 建设单位：XX公司1.4 设计单位：XX设计院1.5 施工单位：XX施工公司1.6 工程概况：本工程为一栋地上XX层地下XX层的办公楼，总建筑面积为XXXX平方米，主体结构采用钢筋混凝土框架结构。

二、工程特点2.1 地质条件：本工程地质属于XX地质，XX类型。

2.2 基础情况：地下室采用钢筋混凝土桩基础，地上楼层采用钢筋混凝土框架结构。

2.3 设备安装：本工程将安装空调、消防、给排水等设备。

2.4 环境保护：应根据工地周围环境情况进行环保措施，确保在施工过程中不对周围环境造成污染。

三、施工准备3.1 施工前期：按照规划设计要求，选址并围界，组织相关人员编制施工组织设计、施工图纸。

制定施工计划、施工工序和质量检验方案。

3.2 材料准备：从正规供应商采购相关施工材料，并组织检验。

3.3 机械设备准备：根据施工计划和工程特点，组织采购、租赁或调配相应的施工机械设备。

四、主要工程范围4.1 地基基础工程：包括桩基础、承台、基础底板等。

4.2 主体结构工程：包括地下室、地上楼层等。

4.3 建筑装饰工程：包括外墙保温、幕墙、室内装饰等。

五、施工工艺流程5.1 地基基础工程施工工艺5.1.1 桩基础施工5.1.2 承台施工5.1.3 基础底板施工5.2 主体结构工程施工工艺5.2.1 地下室施工5.2.2 地上楼层施工5.3 建筑装饰工程施工工艺5.3.1 外墙保温施工5.3.2 幕墙施工5.3.3 室内装饰施工六、施工安全防护6.1 建立安全生产责任制，明确各级管理人员的安全生产职责和义务。

6.2 安全教育培训，加强施工人员的安全教育培训，确保施工人员熟知安全操作规程。

6.3 安全设施设置，按要求配备防护设施和安全警示标志。

6.4 定期安全检查，建立定期巡查机制，及时发现隐患并进行整改。

6.5 紧急应急措施，建立应急预案，做好突发事件应急处理准备工作。

高性能混凝土施工技术方案一、编制依据：1、施工指导性文件1）乌鲁木齐市人民政府办公厅批转关于推广使用高性能混凝土实施意见的通知，乌政办【2011】241号文2）关于在乌鲁木齐地区加快应用高性能混凝土的通知，乌建发【2014】46号文3）关于下发《乌鲁木齐市高性能混凝土相关技术要求》的通知，乌建发【2014】47号文4）关于高性能混凝土检测有关事宜的通知，乌建发【2014】291号文5）关于在乌鲁木齐地区进一步规范新高性能混凝土应用的通知，乌建发【2015】81号文6）关于举办高性能混凝土应用技术标准培训的通知，乌建发【2016】263号文2、施工采用的规范标准1）高性能混凝土应用技术规程CECS207—20062）高新更混凝土应用技术指南（中国建设工业出版社）3）高性能混凝土评价标准JGJ/T385—20154）预拌混凝土绿色生产及管理技术规程JGJ/T3285）普通混凝土力学性能试验方法标准GB/T50086）普通混凝土长期性和耐久性试验方法GB/T50082 7）建筑地基、基础工程施工规范GB51004—20158）混凝土结构工程施工规范GB50666—20119）混凝土质量控制标准GB50164—201110）混凝土结构工程施工质量验收规范GB50204—20103、施工图纸二、工程概况1、基本概况2、设计高性能混凝土部位情况三、施工部署1、施工要求本工程全部采用预拌混凝土，先施工垫层、防水板、地梁、柱基、墙、梁、板采用汽车泵泵送，先下后上。

根据施工工序及工期安排、混凝土浇筑尽量安排在白天进行，若混凝土浇筑量较大白天不能浇筑完成又不能留置施工缝时，现场管理人员分成两班，每班12h，各专业有关管理人员及施工人员跟班作业，负责检查，同时做好各方协调工作。

2、主要机具准备四、施工准备1、技术准备1）施工技术人员认真熟悉施工图纸，对于施工图纸存在不合理地方，有义务向设计人员提出，了解混凝土等级和高性能混凝土耐久性能、抗冻融指数、抗硫酸盐指数等后浇带及施工缝的构造要求2）根据工程的施工特点、重点、难点编制施工技术方案，报公司职能科室审核、建筑施工单位技术总负责人签字实施3）制定混凝土试块、试验计划、选择合理的检测单位2、材料准备1）根据施工图纸设计的高性能混凝土耐久性指数要求，选择考核从乌鲁木齐市高性能混凝土专业委员会审核通过的企业签订供货合同。

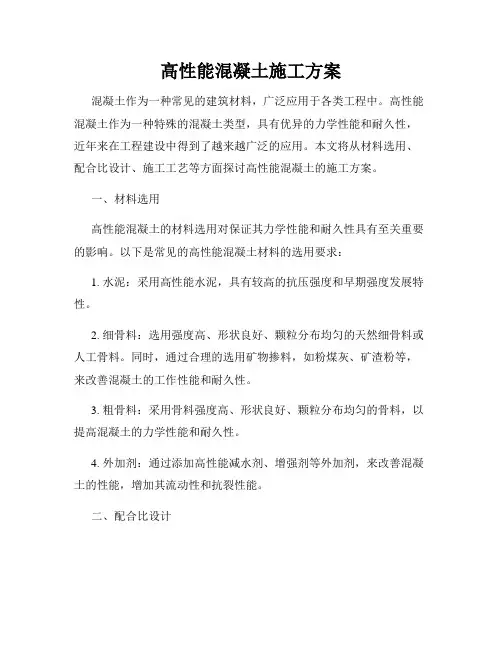

高性能混凝土施工方案介绍高性能混凝土是一种在工程建设中常用的材料，具有优异的性能和耐久性。

本文档旨在提供一个高效的混凝土施工方案，以确保项目顺利进行并获得高质量的混凝土结构。

步骤一：材料准备1.选用优质的水泥、砂、骨料和其他混凝土添加剂。

2.根据设计要求准确计量混凝土原材料。

3.确保所有原材料符合规范要求，并进行必要的检验和试验。

步骤二：混凝土配制1.根据设计配方确定混凝土配合比和掺和比例。

2.使用适当的混凝土搅拌设备进行混合，确保充分搅拌和均匀分布。

步骤三：施工准备1.清理施工区域，删除杂物和障碍物。

2.提供充足的施工材料储存空间。

3.准备好所需的施工工具和设备，包括混凝土浇筑工具和振动器。

步骤四：混凝土浇筑1.在施工现场扩展地板薄膜以防止水分损失。

2.使用合适的工具将混凝土均匀地倒入模板或施工区域。

3.控制混凝土浇筑速度，确保连续性和一致性。

4.使用振动器从混凝土表面除去空气泡沫，确保混凝土的密实性和质量。

步骤五：养护和维护1.在混凝土浇筑后立即进行养护工作，包括覆盖和保护。

2.根据规范要求进行养护期的持续时间和步骤。

3.定期检查混凝土结构并进行必要的维护工作，确保其长期稳定性。

注意事项-严格遵守相关的施工规范和标准。

-确保施工过程中保持适当的安全措施。

-随时监控混凝土施工质量，并及时调整施工方案。

结论通过遵循以上混凝土施工方案，可以提高混凝土结构的性能和耐久性，确保项目顺利完成并获得高质量的结果。

但需要注意，具体的施工方案应根据项目要求和实际情况进行适当调整和优化。

以上为高性能混凝土施工方案的简要介绍和步骤说明，希望对您有所帮助！如有更多细节需求，请随时联系我们。

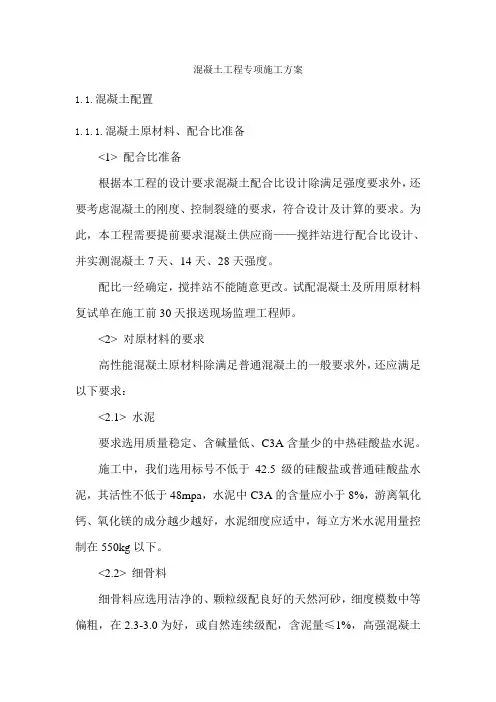

混凝土工程专项施工方案1.1.混凝土配置1.1.1.混凝土原材料、配合比准备<1> 配合比准备根据本工程的设计要求混凝土配合比设计除满足强度要求外，还要考虑混凝土的刚度、控制裂缝的要求，符合设计及计算的要求。

为此，本工程需要提前要求混凝土供应商——搅拌站进行配合比设计、并实测混凝土7天、14天、28天强度。

配比一经确定，搅拌站不能随意更改。

试配混凝土及所用原材料复试单在施工前30天报送现场监理工程师。

<2> 对原材料的要求高性能混凝土原材料除满足普通混凝土的一般要求外，还应满足以下要求：<2.1> 水泥要求选用质量稳定、含碱量低、C3A含量少的中热硅酸盐水泥。

施工中，我们选用标号不低于42.5级的硅酸盐或普通硅酸盐水泥，其活性不低于48mpa，水泥中C3A的含量应小于8%，游离氧化钙、氧化镁的成分越少越好，水泥细度应适中，每立方米水泥用量控制在550kg以下。

<2.2> 细骨料细骨料应选用洁净的、颗粒级配良好的天然河砂，细度模数中等偏粗，在2.3-3.0为好，或自然连续级配，含泥量≤1%，高强混凝土砂率应通过试验确定。

<2.3> 粗骨料粗骨料的性能对高强混凝土的抗压强度及弹性模量影响很大。

粗骨料宜选用坚硬密实的石灰岩、花岗岩、辉绿岩、玄武岩、火成岩等，粒形与级配合格，最大粒径≤25mm。

针片状颗粒含量不宜大于8%，含泥量不应大于1%。

粗骨料除进行压碎指标试验外，对碎石的岩石立方体抗压强度试验结果不应小于混凝土设计要求强度的1.5倍。

<2.4> 高效减水剂使用高效减水剂，最需关注的问题是水泥的适应性，掺量一般为水泥的0.8%-2%，同时掺少量缓凝剂，掺量在水泥用量的0.01-0.08%之间，其作用是调整坍落度的经时损失率，弥补因掺高效减水剂而引起的混凝土坍落度损失过快的缺点，同时控制早期水化，避免水化热过分集中而引起混凝土开裂，进一步提高减水，增加后期强度。

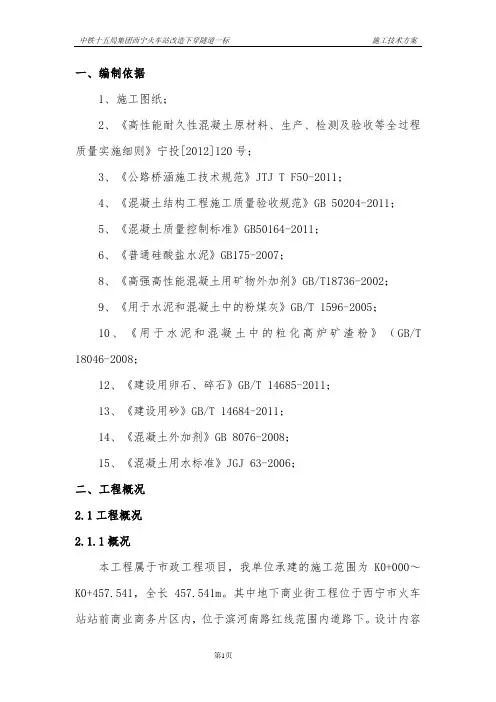

一、编制依据1、施工图纸；2、《高性能耐久性混凝土原材料、生产、检测及验收等全过程质量实施细则》宁投[2012]120号；3、《公路桥涵施工技术规范》JTJ T F50-2011；4、《混凝土结构工程施工质量验收规范》GB 50204-2011；5、《混凝土质量控制标准》GB50164-2011；6、《普通硅酸盐水泥》GB175-2007；8、《高强高性能混凝土用矿物外加剂》GB/T18736-2002；9、《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005；10、《用于水泥和混凝土中的粒化高炉矿渣粉》（GB/T 18046-2008；12、《建设用卵石、碎石》GB/T 14685-2011；13、《建设用砂》GB/T 14684-2011；14、《混凝土外加剂》GB 8076-2008；15、《混凝土用水标准》JGJ 63-2006；二、工程概况2.1工程概况2.1.1概况本工程属于市政工程项目，我单位承建的施工范围为K0+000～K0+457.541，全长457.541m。

其中地下商业街工程位于西宁市火车站站前商业商务片区内，位于滨河南路红线范围内道路下。

设计内容包括商业、车库及过街通道。

地下空间工程为地下两层全埋式地下室;其中地下一层为商业、过街通道，建筑层高 5.2m；地下二层为地下停车场，建筑层高3.9m；结构顶板与路面之间的覆土厚不大于1.5m。

建筑面积24109m2。

过街通道为全地下式现浇钢筋混凝土剪力墙结构。

结构类型：无梁楼盖板柱结构，局部框架结构，柱距以9m×5.2m、9m×5.7m、9m×6.6m、9m×7.2m为主。

基础类型：梁板式筏型基础。

2.1.2使用部位及数量依据设计文件，本标段主要使用的高性能有Ca50、Ca60两种。

混凝土灌注桩、筏板基础、矩形柱、直形墙（地下室外墙）和弧形墙采用Ca50混凝土共计25589.5立方米；后浇带（筏板）、后浇带（墙）、后浇带（板）采用Ca60混凝土共计353.2立方米。
