三年高考(2017-2019)物理真题分项版解析——专题11 磁场(解析版)

2019年高考物理试题磁场1．某空间存在匀强磁场和匀强电场。

一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A.磁场和电场的方向B.磁场和电场的强弱C.粒子的电性和电量D.粒子入射时的速度【来源】2018年全国普通高等学校招生统一考试物理（北京卷）【答案】C拓展：本题考查了带电粒子在复合场中的运动，实际上是考查了速度选择器的相关知识，注意当粒子的速度与磁场不平行时，才会受到洛伦兹力的作用，所以对电场和磁场的方向有要求的。

2．（多选）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L 2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B，方向垂直于纸面向外。

已知a、b两点的磁感应强度大小分别为和，方向也垂直于纸面向外。

则（）A.流经L1的电流在b点产生的磁感应强度大小为B.流经L1的电流在a点产生的磁感应强度大小为C.流经L2的电流在b点产生的磁感应强度大小为D.流经L2的电流在a点产生的磁感应强度大小为【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】AC拓展：磁场强度是矢量，对于此题来说ab两点的磁场强度是由三个磁场的叠加形成，先根据右手定则判断导线在ab两点产生的磁场方向，在利用矢量叠加来求解即可。

3．（多选）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

下列说法正确的是（）A.开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B.开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C.开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D.开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】AD【拓展】此题中套在一根铁芯上的两个线圈，实际上构成一个变压器。

2019年物理试卷“磁场”部分试题解析A.考纲要求“磁场”部分知识，其出题综合度之大，考查程度之深，要求分析能力之高，让无数考生望而生畏，让优秀生同样不敢轻视。

考生普遍感到“磁场”部分知识当属高考知识困难之最，其出题广泛度不亚于牛顿力学，并且经常综合牛顿力学作为压轴题出现。

基础薄弱的考生可能对此类题毫无头绪，基础好的考生也需沉着冷静，以极其严谨的态度才能拿下此类题，其区分度在高考中较大，所以常用来拉开分数差距。

参阅2019年新课标高考物理部分考纲，“磁场”为高考必考内容。

其内容包括：磁场、磁感应强度、磁感线通电直导线和通电线圈周围磁场的方向、安培力、安培力的方向、匀强磁场中的安培力、洛伦兹力、洛伦兹力的方向、洛伦兹力的公式、带电粒子在匀强磁场中的运动、质谱仪和回旋加速器。

各知识点的掌握要求如表1所示，其中“Ⅰ”表示对所列知识要知道其内容及含义，并能在有关问题中识别和直接使用，与课程标准中"了解"和"认识"相当；“Ⅱ”表示对所列知识要理解其确切含义及与其他知识的联系，能够进行叙述和解释，并能在实际问题的分析、综合、推理和判断等过程中运用，与课程标准中"理解"和"应用"相当。

表1磁场各知识点大纲考察要求知识点磁场磁感应强度磁感线通电直导线和通电线圈周围磁场的方向安培力、安培力的方向、匀强磁场中的安培力洛伦兹力、洛伦兹力的方向、洛伦兹力的公式带电粒子在匀强磁场中的运动质谱仪和回旋加速器能力要求ⅠⅠⅡⅡⅡⅠB ．2019年高考中该部分知识点考题解析1.(广州卷，6分)质量和电量都相等的带电粒子M 和N ，以不同的速度率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，下列表述正确的是()A ．M 带负电，N 带正电 B.M 的速度率小于N 的速率C.洛伦兹力对M 、N 做正功 D.M 的运行时间大于N 的运行时间【解析】选A。

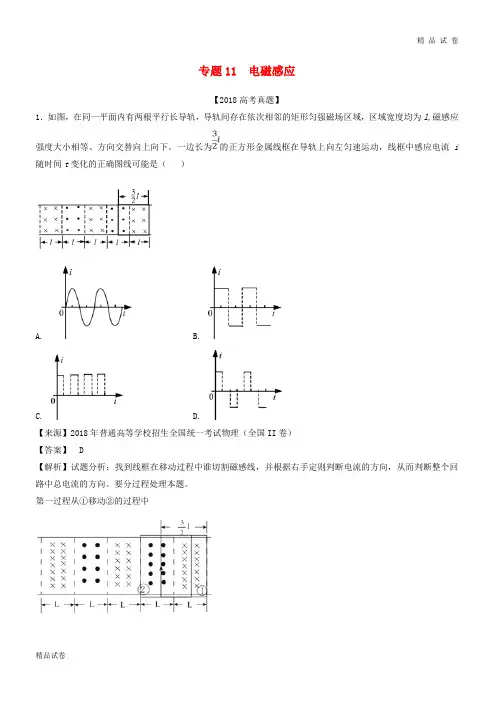

专题11 电磁感应【2018高考真题】1．如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l,磁感应强度大小相等、方向交替向上向下。

一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i 随时间t变化的正确图线可能是（）A. B.C. D.【来源】2018年普通高等学校招生全国统一考试物理（全国II卷）【答案】 D【解析】试题分析：找到线框在移动过程中谁切割磁感线，并根据右手定则判断电流的方向，从而判断整个回路中总电流的方向。

要分过程处理本题。

第一过程从①移动②的过程中然后从③到④的过程中，左边切割产生的电流方向逆时针，而右边切割产生的电流方向也是逆时针，所以电流的大小为，方向是逆时针当线框再向左运动时，左边切割产生的电流方向顺时针，右边切割产生的电流方向是逆时针，此时回路中电流表现为零，故线圈在运动过程中电流是周期性变化，故D正确；故选D点睛：根据线圈的运动利用楞次定律找到电流的方向，并计算电流的大小从而找到符合题意的图像。

2．如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中心，O为圆心。

轨道的电阻忽略不计。

OM 是有一定电阻。

可绕O转动的金属杆。

M端位于PQS上，OM与轨道接触良好。

空间存在半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B'（过程Ⅱ）。

在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于（）A. B. C. D. 2【来源】2018年全国普通高等学校招生统一考试物理（新课标I卷）【答案】 B【点睛】此题将导体转动切割磁感线产生感应电动势和磁场变化产生感应电动势有机融合，经典中创新。

3．（多选）如图所示，竖直放置的形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B．质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等．金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g．金属杆（）A. 刚进入磁场Ⅰ时加速度方向竖直向下B. 穿过磁场Ⅰ的时间大于在两磁场之间的运动时间C. 穿过两磁场产生的总热量为4mgdD. 释放时距磁场Ⅰ上边界的高度h可能小于【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 BCQ1=mg．2d，所以穿过两个磁场过程中产生的热量为4mgd，选项C正确；若金属杆进入磁场做匀速运动，则，得，有前面分析可知金属杆进入磁场的速度大于，根据得金属杆进入磁场的高度应大于，选项D错误。

磁场1．【2017·江苏卷】如图所示，两个单匝线圈a 、b 的半径分别为r 和2r ．圆形匀强磁场B的边缘恰好与a 线圈重合，则穿过a 、b 两线圈的磁通量之比为（A ）1:1 （B ）1:2 （C ）1:4 （D ）4:1【答案】A【考点定位】磁通量【名师点睛】本题主要注意磁通量的计算公式中S 的含义，它指的是有磁感线穿过区域的垂直面积．2．【2017·新课标Ⅰ卷】如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c 。

已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。

下列选项正确的是A ．a b c m m mB ．b a c m m mC ．acbm m m D ．cbam m m 【答案】B 【解析】由题意知，m a g=qE ，m b g=qE +Bqv ，m c g+Bqv=qE ，所以ba c m m m ，故B 正确，ACD 错误。

【考点定位】带电粒子在复合场中的运动【名师点睛】三种场力同时存在，做匀速圆周运动的条件是m a g=qE ，两个匀速直线运动，合外力为零，重点是洛伦兹力的方向判断。

3．【2017·新课标Ⅲ卷】如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q垂直于纸面固定放置，两者之间的距离为l 。

在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零。

如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．0B ．C ．D ．2B 0【答案】C【考点定位】磁场叠加、安培定则【名师点睛】本题关键为利用安培定则判断磁场的方向，在根据几何关系进行磁场的叠加和计算。

4．【2017·新课标Ⅰ卷】如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流，L 1中电流方向与L 2中的相同，与L 3中的相反，下列说法正确的是33B 0233BA．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为1:1:3D．L1、L2和L3单位长度所受的磁场作用力大小之比为3:3:1【答案】BC【考点定位】电流磁效应、安培力、安培定则【名师点睛】先根据安培定则判断磁场的方向，再根据磁场的叠加得出直线电流处磁场的方向，再由左手定则判断安培力的方向，本题重点是对磁场方向的判断、大小的比较。

专题11 磁场一、单选题1．下列说法正确的是（）A. 密立根通过油滴实验测得了基本电荷的数值B. 卡文迪许最先通过实验测出了静电力常量C. 库仑研究了电荷之间的作用力，安培提出了电荷周围存在着它产生的电场D. 奥斯特发现了判定电流产生磁场方向的右手螺旋定则【答案】 A【解析】密立根通过油滴实验测得了基本电荷的数值,选项A正确；卡文迪许最先通过实验测出了万有引力常量，选项B错误；库仑研究了电荷之间的作用力，法拉第提出了电荷周围存在着它产生的电场，选项C错误；安培发现了判定电流产生磁场方向的右手螺旋定则，选项D错误；故选A.2．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。

线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°。

流经导线的电流为I，方向如图中箭头所示。

导线段abcd 所受到的磁场的作用力的合力( )A. 方向沿纸面向上，大小为1)ILBB. 方向沿纸面向上，大小为1)ILBC. 方向沿纸面向下，大小为1)ILBD. 方向沿纸面向下，大小为1)ILB【答案】 A点睛：本题也可求出ab、bc和cd所受安培力的大小和方向，然后合成。

视频3．如图所示，a、b是两根垂直纸面的通有等值电流的直导体，两导线外有一点P，P点到a、b距离相等，要使P点的磁场方向向右，则a、b中电流的方向为A. 都向纸里B. 都向纸外C. a中电流方向向纸外，b中向纸里D. a中电流方向向纸里，b中向纸外【答案】 C【解析】A、若a、b中均向纸外，根据安培定则判断可知：a在p处产生的磁场B a方向垂直于ap连线向上，b在p处产生的磁场B b方向垂直于连线向上，根据平行四边形定则进行合成，P点的磁感应强度方向竖直向上，如图所示，故A错误；B、若a、b中均向纸里，同理可知，P点的磁感应强度方向竖直向下．故B错误；C、若a中向纸外，b中向纸里，同理可知，P点的磁感应强度方向水平向右．故C正确；D、若a中向纸里，b中向纸外，同理可知，则得P点的磁感应强度方向水平向左．故D错误；故选C。

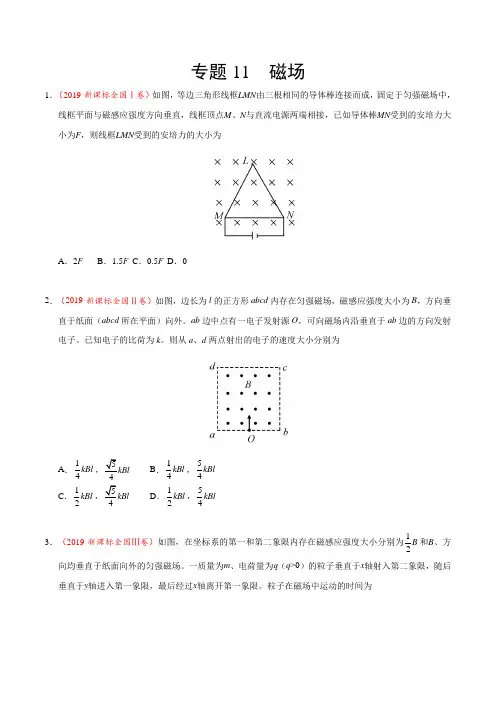

专题11 磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A．2F B．1.5F C．0.5F D．02．（2019·新课标全国Ⅱ卷）如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面（abcd所在平面）向外。

ab边中点有一电子发射源O，可向磁场内沿垂直于ab边的方向发射电子。

已知电子的比荷为k。

则从a、d两点射出的电子的速度大小分别为A．14kBl5B．14kBl，54kBlC．12kBl5D．12kBl，54kBl3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B和B、方向均垂直于纸面向外的匀强磁场。

一质量为m、电荷量为q（q>0）的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限。

粒子在磁场中运动的时间为A．5π6mqBB．7π6mqBC．11π6mqBD．13π6mqB4．（2019·北京卷）如图所示，正方形区域内存在垂直纸面的匀强磁场。

一带电粒子垂直磁场边界从a点射入，从b点射出。

下列说法正确的是A．粒子带正电B．粒子在b点速率大于在a点速率C．若仅减小磁感应强度，则粒子可能从b点右侧射出D．若仅减小入射速率，则粒子在磁场中运动时间变短5．（2019·天津卷）笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。

当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。

如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。

2017-2019三年高考全国Ⅰ卷物理试题2019全国Ⅰ卷物理2018全国Ⅰ卷物理2017全国Ⅰ卷物理2019年高考全国卷Ⅰ物理试题14．氢原子能级示意图如图所示。

光子能景在1.63 eV~3.10 eV的光为可见光。

要使处于基态（n=1）的氢原子被激发后可辐射出可见光光子，最少应给氢原子提供的能量为A．12.09 eV B．10.20 eV C．1.89 eV D．1.5l eV15．如图，空间存在一方向水平向右的匀强磁场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则A．P和Q都带正电荷B．P和Q都带负电荷C．P带正电荷，Q带负电荷D．P带负电荷，Q带正电荷16．最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。

若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×108 N ，则它在1 s 时间内喷射的气体质量约为A ．1.6×102 kgB ．1.6×103 kgC ．1.6×105 kgD ．1.6×106 kg17．如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．018．如图，篮球架下的运动员原地垂直起跳扣篮，离地后重心上升的最大高度为H 。

上升第一个4H所用的时间为t 1，第四个4H 所用的时间为t 2。

不计空气阻力，则21t t 满足A ．1<21t t <2B ．2<21t t <3C ．3<21t t <4D ．4<21t t <5 19．如图，一粗糙斜面固定在地面上，斜面顶端装有一光滑定滑轮。

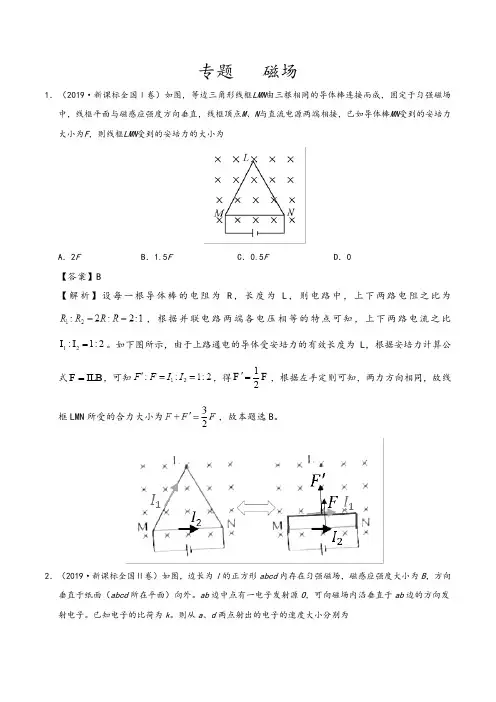

专题 磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．0【答案】B【解析】设每一根导体棒的电阻为R ，长度为L ，则电路中，上下两路电阻之比为，根据并联电路两端各电压相等的特点可知，上下两路电流之比12:1:2I I =。

如下图所示，由于上路通电的导体受安培力的有效长度为L ，根据安培力计算公式F ILB =，可知，得12F F '=，根据左手定则可知，两力方向相同，故线框LMN 所受的合力大小为，故本题选B 。

2．（2019·新课标全国Ⅱ卷）如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外。

ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。

已知电子的比荷为k 。

则从a 、d 两点射出的电子的速度大小分别为A ．14kBlB ．14kBl ，54kBlC ．12kBlD ．12kBl ，54kBl【答案】B【解析】a 点射出粒子半径R a =4l=a mv Bq ，得：v a =4Bql m =4Blk ，d 点射出粒子半径为，R =54l ，故v d =54Bql m =54klB ，故B 选项符合题意3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。

一质量为m 、电荷量为q （q >0）的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限。

粒子在磁场中运动的时间为A ．5π6mqBB ．7π6mqBC ．11π6mqBD ．13π6mqB【答案】B【解析】运动轨迹如图。

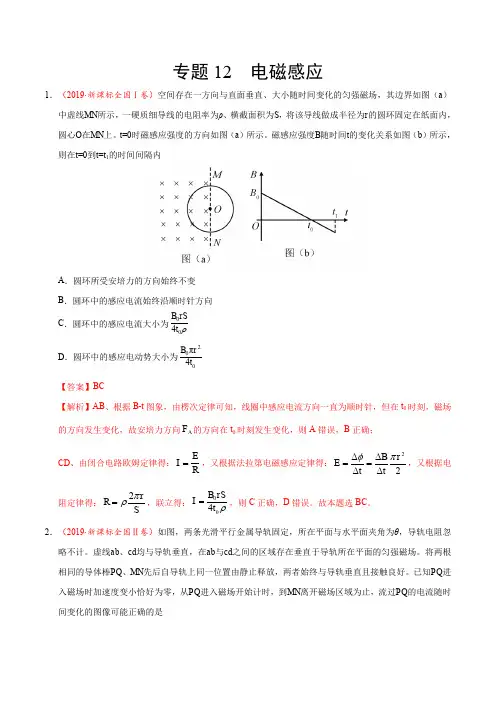

专题12 电磁感应1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t =0时磁感应强度的方向如图（a ）所示。

磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R =，又根据法拉第电磁感应定律得：22B r E t t φπ∆∆==∆∆，又根据电阻定律得：2rR S πρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。

故本题选BC 。

2．（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。

虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。

将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。

已知PQ 进入磁场时加速度变小恰好为零，从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN进入磁场的这段时间，由于磁通量φ不变，无感应电流。

由于PQ、MN同一位置释放，故MN进入磁场时与PQ进入磁场时的速度相同，所以电流大小也应该相同，A正确B错误；CD．若PQ出磁场前MN已经进入磁场，由于磁通量φ不变，PQ、MN均加速运动，PQ出磁场后，MN由于加速故电流比PQ进入磁场时电流大，故C正确D错误。

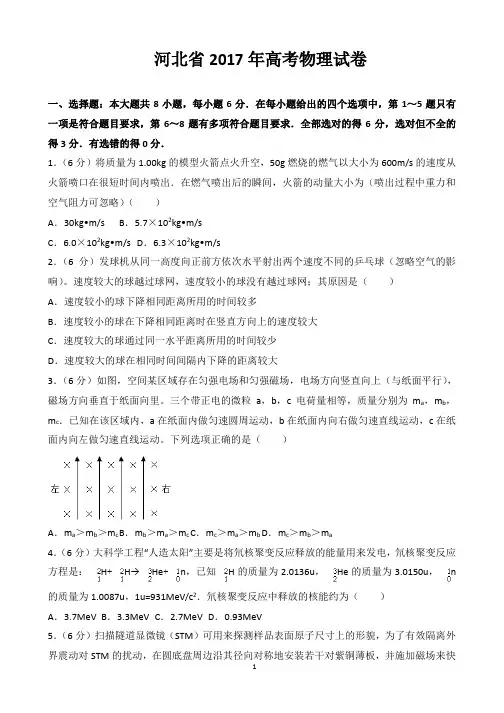

河北省2017年高考物理试卷一、选择题：本大题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项是符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分．有选错的得0分．1．（6分）将质量为1.00kg 的模型火箭点火升空，50g 燃烧的燃气以大小为600m/s 的速度从火箭喷口在很短时间内喷出．在燃气喷出后的瞬间，火箭的动量大小为（喷出过程中重力和空气阻力可忽略）（ ）A ．30kg•m/sB ．5.7×102kg•m/sC ．6.0×102kg•m/sD ．6.3×102kg•m/s2．（6分）发球机从同一高度向正前方依次水平射出两个速度不同的乒乓球（忽略空气的影响）。

速度较大的球越过球网，速度较小的球没有越过球网；其原因是（ ）A ．速度较小的球下降相同距离所用的时间较多B ．速度较小的球在下降相同距离时在竖直方向上的速度较大C ．速度较大的球通过同一水平距离所用的时间较少D ．速度较大的球在相同时间间隔内下降的距离较大3．（6分）如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里。

三个带正电的微粒a ，b ，c 电荷量相等，质量分别为m a ，m b ，m c ．已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。

下列选项正确的是（ ）A ．m a ＞m b ＞m cB ．m b ＞m a ＞m cC ．m c ＞m a ＞m bD ．m c ＞m b ＞m a4．（6分）大科学工程“人造太阳”主要是将氘核聚变反应释放的能量用来发电，氘核聚变反应方程是：H +H→He +n ，已知H 的质量为2.0136u ，He 的质量为3.0150u ，n 的质量为1.0087u ，1u=931MeV/c 2．氘核聚变反应中释放的核能约为（ ）A ．3.7MeVB ．3.3MeVC ．2.7MeVD ．0.93MeV5．（6分）扫描隧道显微镜（STM ）可用来探测样品表面原子尺寸上的形貌，为了有效隔离外界震动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小震动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右震动的衰减最有效的方案是（）A． B．C．D．6．（6分）如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反。

2017-2019三年高考全国Ⅲ卷物理2019全国Ⅲ卷物理2018全国Ⅲ卷物理2017全国Ⅲ卷物理2019年高考全国卷Ⅲ物理试题14．楞次定律是下列哪个定律在电磁感应现象中的具体体现？A ．电阻定律B ．库仑定律C ．欧姆定律D ．能量守恒定律15．金星、地球和火星绕太阳的公转均可视为匀速圆周运动，它们的向心加速度大小分别为a 金、a 地、a 火，它们沿轨道运行的速率分别为v 金、v 地、v 火。

已知它们的轨道半径R 金<R 地<R 火，由此可以判定A ．a 金>a 地>a 火B ．a 火>a 地>a 金C ．v 地>v 火>v 金D ．v 火>v 地>v 金16．用卡车运输质量为m 的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，如图所示。

两斜面I 、Ⅱ固定在车上，倾角分别为30°和60°。

重力加速度为g 。

当卡车沿平直公路匀速行驶时，圆筒对斜面I 、Ⅱ压力的大小分别为F 1、F 2，则A ．1233F F ，B ．1233F F ，C ．1213=2F mg F ， D ．1231=2F F mg ， 17．从地面竖直向上抛出一物体，物体在运动过程中除受到重力外，还受到一大小不变、方向始终与运动方向相反的外力作用。

距地面高度h在3 m以内时，物体上升、下落过程中动能E k随h的变化如图所示。

重力加速度取10 m/s2。

该物体的质量为A．2 kg B．1.5 kg C．1 kg D．0.5 kg18．如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B和B、方向均垂直于纸面向外的匀强磁场。

一质量为m、电荷量为q（q>0）的粒子垂直于x轴射入第二象限，随后垂直于y轴进入第一象限，最后经过x轴离开第一象限。

粒子在磁场中运动的时间为A．5π6mqBB．7π6mqBC．11π6mqBD．13π6mqB19．如图，方向竖直向下的匀强磁场中有两根位于同一水平面内的足够长的平行金属导轨，两相同的光滑导体棒ab、cd静止在导轨上。

三年（2017-2019）高考真题物理分项汇编：专题12电磁感应专题12 电磁感应1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a ）中虚线MN 所示，一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t =0时磁感应强度的方向如图（a ）所示。

磁感应强度B 随时间t 的变化关系如图（b ）所示，则在t =0到t =t 1的时间间隔内A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为004B rS t ρD ．圆环中的感应电动势大小为200π4B r t 【答案】BC【解析】AB 、根据B-t 图象，由楞次定律可知，线圈中感应电流方向一直为顺时针，但在t 0时刻，磁场的方向发生变化，故安培力方向A F 的方向在t 0时刻发生变化，则A 错误，B 正确；CD 、由闭合电路欧姆定律得：E I R=，又根据法拉第电磁感应定律得：22B r E t t φπ∆∆==∆∆，又根据电阻定律得：2r R S πρ=，联立得：004B rS I t ρ=，则C 正确，D 错误。

故本题选BC 。

2．（2019·新课标全国Ⅱ卷）如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。

虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场。

将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。

已知PQ 进入磁场时加速度变小恰好为零，从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是【答案】AD【解析】于PQ进入磁场时加速度为零，AB．若PQ出磁场时MN仍然没有进入磁场，则PQ出磁场后至MN进入磁场的这段时间，由于磁通量φ不变，无感应电流。

专题 11电磁感觉【 2021 高考真题】1．如图，在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场所区，区域宽度均为l ,磁感觉强度大小相等、方向交替向上向下。

一边长为的正方形金属线框在导轨上向左匀速运动，线框中感觉电流i随时间t变化的正确图线可能是〔〕A. B.C. D.【本源】 2021 年一般高等学校招生全国一致考试物理〔全国【答案】D【解析】试题解析：找到线框在搬动过程中谁切割磁感线，从而判断整个回路中总电流的方向。

要分过程办理此题。

第一过程从①搬动②的过程中II卷〕并依照右手定那么判断电流的方向，尔后从③到④的过程中，左侧切割产生的电流方向逆时针，而右侧切割产生的电流方向也是逆时针，所以电流的大小为，方向是逆时针当线框再向左运动时，左侧切割产生的电流方向顺时针，右侧切割产生的电流方向是逆时针，此时回路中电流表现为零，故线圈在运动过程中电流是周期性变化，故 D 正确；应选 D点睛：依照线圈的运动利用楞次定律找到电流的方向，并计算电流的大小从而找到吻合题意的图像。

2．如图，导体轨道OPQS固定，其中PQS是半圆弧， Q为半圆弧的中心，O为圆心。

轨道的电阻忽略不计。

是有必然电阻。

可绕O 转动的金属杆。

M端位于上，与轨道接触OM PQS OM优异。

空间存在半圆所在平面垂直的匀强磁场，磁感觉强度的大小为B，现使 OQ地址以恒定的角速度逆时针转到OS地址并固定〔过程Ⅰ〕；再使磁感觉强度的大小以必然的变化率从B增加到 B' 〔过程Ⅱ〕。

在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，那么等于〔〕A. B. C. D. 2【本源】2021 年全国一般高等学校招生一致考试物理〔新课标I 卷〕【答案】B【点睛】此题将导体转动切割磁感线产生感觉电动势和磁场变化产生感觉电动势有机交融，经典中创新。

3．〔多项选择〕以以下图，竖直放置的形圆滑导轨宽为为 d，磁感觉强度为B．质量为 m的水平金属杆由静止释L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均放，进入磁场Ⅰ和Ⅱ时的速度相等．金属杆在导轨间的电阻为R，与导轨接触优异，其他电阻不计，重力加速度为g．金属杆〔〕A.刚进入磁场Ⅰ时加速度方向竖直向下B.穿过磁场Ⅰ的时间大于在两磁场之间的运动时间C.穿过两磁场产生的总热量为4mgdD. 释放时距磁场Ⅰ上界线的高度h 可能小于【本源】 2021 年全国一般高等学校招生一致考试物理〔江苏卷〕【答案】BCQ1=mg．2d，所以穿过两个磁场过程中产生的热量为4mgd，选项 C 正确；假设金属杆进入磁场做匀速运动，那么，得，有前面解析可知金属杆进入磁场的速度大于，依照得金属杆进入磁场的高度应大于，选项D错误。

17-21届高考物理真题分项-磁场解析版专题09磁场（解析版）近5年（2017-2021）高考物理试题分类解析1.2021全国甲卷第3题.两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与在一条直线上，与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。

若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为（）A.B、0B.0、2BC.2B、2BD.B、B【答案】B【解析】两直角导线可以等效为如图所示两直导线，由安培定则可知，两直导线分别在M处的磁感应强度方向为垂直纸面向里、垂直纸面向外，故M处的磁感应强度为零；两直导线在N处的磁感应强度方向均垂直纸面向里，故M处的磁感应强度为2B；综上分析B正确。

故选B。

2.2021全国甲卷第8题.由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的2倍。

现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的上边界水平，如图所示。

不计空气阻力，已知下落过程中线圈始终平行于纸面，上、下边保持水平。

在线圈下边进入磁场后且上边进入磁场前，可能出现的是（）A.甲和乙都加速运动B.甲和乙都减速运动C.甲加速运动，乙减速运动D.甲减速运动，乙加速运动【答案】AB【解析】设线圈到磁场的高度为h，线圈的边长为l，则线圈下边刚进入磁场时，有感应电动势为两线圈材料相等（设密度为），质量相同（设为），则设材料的电阻率为，则线圈电阻感应电流为安培力为由牛顿第二定律有联立解得加速度和线圈的匝数、横截面积无关，则甲和乙进入磁场时，具有相同的加速度。

当时，甲和乙都加速运动，当时，甲和乙都减速运动，当时都匀速。

故选AB。

3.2021全国乙卷第3题.如图，圆形区域内有垂直纸面向里的匀强磁场，质量为m、电荷量为的带电粒子从圆周上的M点沿直径方向射入磁场。

2019 高考物理试题分类汇编 - 磁场 ( 纯 word 附分析 )〔2018 上海〕 32、〔 13 分〕载流长直导线四周磁场的磁感觉强度大小为 B＝kI/r ，式中常量 k＞ 0， I 为电流强度， r为距导M N 线的距离。

在水平长直导线MN正下方，矩形线圈 abcd 通以逆a b时针方向的恒定电流，被两根轻质绝缘细线静止地悬挂，以下图。

开始时 MN内不通电流，此时两细线内的张力均为T0。

当d cMN通以强度为 I1 的电流时，两细线内的张力均减小为T1，当 MN内电流强度变成I2 时，两细线内的张力均大于T0。

〔1〕分别指出强度为I1 、 I2 的电流的方向；〔2〕求 MN分别通以强度为I1 、 I2 的电流时，线框遇到的安培力F1 与 F2 大小之比；〔3〕当 MN内的电流强度为I3 时两细线恰巧断裂，在此瞬时线圈的加快度大小为a，求 I3 。

【考点】本题考察电磁感觉与力学知知趣联合。

【分析】〔 1〕 I1 方向向左， I2 方向向右11〔2〕当 MN中通以电流 I 时，线圈所受安培力大小为F＝ kIiL 〔r1－r2〕， F1:F2 ＝ I1:I2〔 3〕 2T0＝ G， 2T1＋ F1＝ G， F3＋ G＝ G/ga，I1:I3＝ F1:F3 ＝〔 T0－ T1〕 g/ 〔 a－ g〕 T0， I3＝〔 a－ g〕T0I1/〔 T0－ T1〕g【答案】〔 1〕 I1方向向左， I2 方向向右；〔 2〕 F1:F2 ＝ I1:I2；〔 3〕〔 a－g〕T0I1/ 〔 T0－ T1〕g〔2018 新课标〕 25〔 18 分〕如图，一半径为 R的圆表示一柱形地区的横截面〔纸面〕。

在柱形地区内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为 q 的粒子沿图中直线在圆上的 a 点射入柱形地区，在圆上的 b 点走开该地区，走开时速度方向与直线垂直。

圆心O 到直线的距离为3/5R 。

现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在 a 点射入柱形地区，也在 b 点走开该地区。

专题11交流电 传感器 近3年高考物理试题分类解析1. 2019天津卷8题.单匝闭合矩形线框电阻为R ，在匀强磁场中绕与磁感线垂直的轴匀速转动，穿过线框的磁通量Φ与时间t 的关系图像如图所示。

下列说法正确的是（ ）A.2T时刻线框平面与中性面垂直 B.线框的感应电动势有效值为m2πTΦ C.线框转一周外力所做的功为22m2πRTΦD.从0t =到4Tt =过程中线框的平均感应电动势为m πTΦ 【答案】 8.BC【解析】逐项研究A. 因为t=0时线框在中性面，所以A 错误；B.感应电动势t S B e ωωsin =，其中最大值s B E m ω=，所以有效值为==2m E E 2S B ω，其中m BS Φ=，T πω2=,代入得=E m2πTΦ，B 正确； C. 线框转一周外力所做的功转化为电能，RT I W 2=，其中电流==RE I RT m Φπ2，代入得W=22m2πRTΦ，C 正确；D. 从0t =到4Tt =过程中线框的平均感应电动势为T E E m m Φ=⋅=42__π，D 错误。

所以本题选BC 。

2. 2019江苏卷1题．某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加20 V 时，输出电压 （A ）降低2 V （B ）增加2 V（C ）降低200 V （D ）增加200 V【答案】1．D 【解析】变压比公式10121=U U ，10120221=∆+++U U U ，解得V U 2002=∆. 3. 2018年全国3卷16题．一电阻接到方波交流电源上，在一个周期内产生的热量为Q 方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为Q 正。

该电阻上电压的峰值为u 0，周期为T ，如图所示。

则Q 方: Q正等于A ．1:2B ．2:1C ．1:2D ．2:1【解析】根据交流电有效值的概念Q 方T R u 20=，Q 正=R Tu ⋅20)2(，得Q 方: Q 正=2:1 【答案】16．D 4.2017年天津卷第3题3．如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R 。
