燃气发电机组操作指引一、发电机组起动前的准备工作1打开供气阀门，检查燃气压力是否在正常范围内（0.05~0.30MPa）；2通过油标尺检查机油是否在规定油面（刻度在12~65mm之间）；3通过加水口检查冷却液是否加满；4闭合充电电瓶与发电机组开关；5将控制柜上电源开关转到开通状态；6停机5天以上时，应盘车3~5转。
二、发电机组的起动和运行1按下“自动”按钮，起动机组。
机组自动在怠速下运转暖机，待发动机油温、水温上升到45℃以上时，开始加速并达到正常运行状态。
2在运行中经常观察电气仪表（电流表、电压表、频率表和功率表等）以及发动机仪表[机油压力表（245~343KPa）、机油温度表（≤95℃）、水温表（≤95℃）和转速表（额定转速1500r/min）、排气温度（≤680℃）等）]的指示情况，其数值是否在正常范围之内。
3起动与运行中的注意事项3.1机组每次起动的时间不得超过5s ，若一次起动失败，可以间隔15s 以后再次起动。
若三次仍未成功，则应检查原因并排除故障以后再起动。
3.2注意发动机的冷却水和机油的消耗状况，必要时应及时添加。
3.3随时注意各部位的过热、振动和异响等异常现象，并及时查明原因，排除故障。
3.4注意发电机的工作状况，如发现有过热或不正常的火花现象，应及时停机检查和维修。
3.5发电机周围环境应保持清洁，防水、油或沙尘等进入机组和发电机内部。
不得用水冲刷发电机组。
3.6严禁机组在仪表失灵或有其他故障时运行。
3.7机组使用过程中应作好运行记录，故障分析及处理记录。
三、发电机组的停机1 按下“停机”按钮，机组停止运行；2关闭供气阀门；4断开充电电瓶与发电机组开关；5将控制柜上电源开关转到断开状态四、发电机组操作运行注意事项1凡操作发电机组的人员必须熟知所操作设备的性能和有关安全知识，培训合格后上岗。
2发动机组使用清洁的专用机油（15W40CD或15W40CC），需要换用不同牌号的机油时，应将润滑系统清洗后再加入新机油，切忌不同牌号机油混用；3机组工作时必须24V蓄电池为电源，严禁使用稳压电源为机组供电。
胜动12V190燃气发电机组
胜动12V190ZLW-3燃气发电机组名词解释：12表示汽缸数、V表示气缸排列v型60°190表示气缸直径190（mm）Z表示增压器L表示中冷器W表示瓦斯气3表示机组第三次改制燃气发电机组是一种将燃料热能转换为机械能输出的动力装置由发动机和发电机两部分组成。
一、发电机：发电机的分类：1、同步发电机2、异步发电机发电机的原理：1、发电机由定子和转子组成，如果是三相发电机的话，定子是三个线圈，三个线圈的三条线尾相连就是零线，三个线圈的三条线首就是ABC火线。
转子可以是线圈，也可以是永磁铁，如果是线圈的一般要有整流器提供的直流电给转子线圈，提供整流器电源的是定子线圈的中间抽头。
当有动力带动转子运转后，转子的磁场变化切割磁力线，使定子线圈感应产生电流，这样交流电就产生了。
2、发电机的四种形式：直流发电机、交流发电机、同步发电机、异步发电机。
同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
胜动燃气发电机组基本构造与工作原理 ppt课件
减振器 电动6蝶阀
500GF1-3RW十二缸低浓度瓦斯发电机组（背视图）
先导阀
电控 混合器
点火线圈
阻火器1 中冷器
阻火器2
进气管
PPT课件
离心式 机油滤清器
防爆门
起动马达
呼吸器
机体 防爆门
继电器 接线盒
7
III、发动机进、排气系统
PPT课件
8
三、进、排气系统
消音器 排气总管
燃烧后的废气 驱动增压器工作
的压力，迫使冷却水在冷却系统内较快地循环流动,以实现强制冷 却循环。
高温水泵
PPT课件
低温水泵
26
二、水泵
高
低
温
温
水
水
泵
泵
传
传
动
动
轮
轮
高温内循环水由此进入机体
PPT课件
高温水泵 与齿轮系 啮合位置
27
二、水泵
2、水泵的数量 每台燃气机上装有一个（4缸、6缸机组、
PPT课件
15
三、进、排气系统
4、先导调压阀 进气系统采用先导调压阀，使进入混合器内燃气压力和空气压
力的调整更加精确。
PPT课件
16
三、进、排气系统 进气系统采用先导调压阀，使进入混合器内燃气压力和空气
压力的调整更加精确。
空气平衡管
PPT课件
燃气管道
17
三、进、排气系统 5、止回阀
PPT课件
18
高温冷却循环系统用来冷却在高温区工作的零部件（机体、缸
套、缸盖）；
低温冷却循环系统用来冷却在低温区工作的零部件（中冷器、
机油冷却器）。
3、开式循环和闭式循环
12V190系列燃气发电机组操作.ppt
遇到紧急情况时，发电运行人员按下“紧急停车”按钮，人为使机组停 机。 发电机组紧急停机应立即进行“盘车、泵油”等相关处理，否则，容易造成 “抱缸、抱瓦”等严重后果，损坏机组，缩短机组的使用寿命。 处理方法：人力盘转曲轴，同时要用手动机油泵泵油（也可在切断气源的情 况下，配合电动盘车、泵油），待机组水温、油温降至40℃以下后，再进行检查 处理。 注意：盘车时应切断气源（在不需要电动盘车、泵油的情况下电源也应切断 ），确保人身安全。
二、机油 12V190系列燃气机一般情况下推荐使用15W40CD或更高级别的柴油机油 。
在平时的工作中，要合理的使用、更换机油 ，保证机油的碱值 和粘度，使 发动机得到充足的润滑，并延长发动机的使用寿命 。 检查机油粘度的方法： 方法一：用手指感觉机油粘度； 方法二：将机油滴在普通光面纸上，将纸稍微倾斜。若机油迅速流下，表明机油 已失去粘度，此时应立即更换机油；若机油缓慢流下，表明机油还具有粘度，可 使用一段时间再更换。 机油更换指标
12V190系列燃气发电机组操作
胜动集团培训科
Ⅰ、机组对燃气、机油、冷却水的要求
一、燃气 燃气在使用前应经过预处理，如过滤、气液分离、稳压等，温度过高还应用 冷却器冷却，保证燃气中无液态成分。不同燃气处理流程不同。
指标：
H2S≤20mg/m3；焦油≤20mg/m3；NH3≤20mg/m3；杂质粒度＜5μ m；
杂质含量≤30mg/m3。 对于不同类型的气体或相同类型不同品质的气体，气源压力要求不同。 一般来说，使用电控混合器的燃气机组（低浓度瓦斯、高浓度瓦斯、沼气、 高炉煤气、油母页岩气）， 起动的最低气源压力要求为3KPa； 天然气机组起动的最低气源压力要求为70KPa； 焦化机组起动的最低气源压力要求为5KPa； 炼化机组起动的最低气源压力要求为70KPa。 具体压力要求要根据用户现场气体的实际情况确定。 若气源压力不足，机组虽能正常起动，但有可能达不到标定功率。
二、机油 12V190系列燃气机一般情况下推荐使用15W40CD或更高级别的柴油机油 。
在平时的工作中，要合理的使用、更换机油 ，保证机油的碱值 和粘度，使 发动机得到充足的润滑，并延长发动机的使用寿命 。 检查机油粘度的方法： 方法一：用手指感觉机油粘度； 方法二：将机油滴在普通光面纸上，将纸稍微倾斜。若机油迅速流下，表明机油 已失去粘度，此时应立即更换机油；若机油缓慢流下，表明机油还具有粘度，可 使用一段时间再更换。 机油更换指标
12V190系列燃气发电机组操作
胜动集团培训科
Ⅰ、机组对燃气、机油、冷却水的要求
一、燃气 燃气在使用前应经过预处理，如过滤、气液分离、稳压等，温度过高还应用 冷却器冷却，保证燃气中无液态成分。不同燃气处理流程不同。
指标：
H2S≤20mg/m3；焦油≤20mg/m3；NH3≤20mg/m3；杂质粒度＜5μ m；
杂质含量≤30mg/m3。 对于不同类型的气体或相同类型不同品质的气体，气源压力要求不同。 一般来说，使用电控混合器的燃气机组（低浓度瓦斯、高浓度瓦斯、沼气、 高炉煤气、油母页岩气）， 起动的最低气源压力要求为3KPa； 天然气机组起动的最低气源压力要求为70KPa； 焦化机组起动的最低气源压力要求为5KPa； 炼化机组起动的最低气源压力要求为70KPa。 具体压力要求要根据用户现场气体的实际情况确定。 若气源压力不足，机组虽能正常起动，但有可能达不到标定功率。
胜动燃气发电机组操作使用课件
机组正常运行过程中，加油至油尺上、下刻线之间即可。机油 添加过多，会导致烧机油、结积碳，重者可造成发动机的进排系统 无规律的放炮。
6、更换机油的正确方法
重要！更换机油应在刚停机、机油中杂质尚未沉淀时进行。
二、机组对机油的要求
（1）打开油底壳的机油放油阀，将油底壳内残余的机油放净。
（2）清洗呼吸器及滤网、离心滤清器、机油滤清器，更换机油 滤芯。

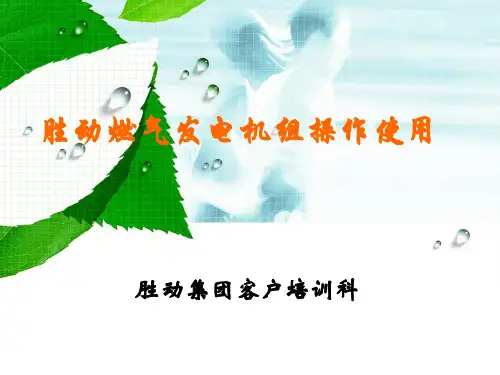

胜动燃气发电机组操作使用
胜动集团客户培训科
Ⅰ、机组对燃气、机油、 冷却水的要求
一、机组对燃气的要求
燃气在使用前应经过预处理，如过滤、气液分离、稳压等，温 度过高还应用冷却器冷却，保证燃气中无液态成分。不同燃气处理 流程不同。
若气源压力不足，机组虽能正常起动，但有可能达不到标定功 率。
用户在选购机组前，应提供气体成份、压力，以便公司提供优 化、适宜的产品
注意：
应按照说明书的要求添加相应牌号、相应数量（发动机油底壳 的储油量约180L）的机油。机油添加不宜过多，也不宜过少。
机组初次运行时，加油应接近油尺上刻线。由于油道、油冷器、 机油滤清器是空的，发动机运行后部分油填补到油道、油冷器、机 油滤清器会导致油底壳油面降低，如加油少了，机油泵吸不到油或 临界吸油，机油压力表将显示零或机油压力示值波动。
对于超出规定范围的气体需与厂商沟通，根据气体成份核实是 否可行。
一、机组对燃气的要求
4、机组对焦炉煤气的要求 在距离机组燃气进气调压阀前1m内， ①焦炉煤气温度≤40℃ ； ②焦炉煤气压力3～10kPa，压力变化速率≤1kPa/min； ③焦炉煤气中氢气体积含量≤60%； ④H2S≤200mg/Nm3； ⑤NH3≤20mg/Nm3； ⑥焦油含量≤50mg/Nm3； ⑦杂质粒度≤5μm，杂质含量≤30mg/Nm3； ⑧焦炉煤气中水份含量≤40g/Nm3。
6、更换机油的正确方法
重要！更换机油应在刚停机、机油中杂质尚未沉淀时进行。
二、机组对机油的要求
（1）打开油底壳的机油放油阀，将油底壳内残余的机油放净。
（2）清洗呼吸器及滤网、离心滤清器、机油滤清器，更换机油 滤芯。
胜动燃气发电机组操作使用
胜动集团客户培训科
Ⅰ、机组对燃气、机油、 冷却水的要求
一、机组对燃气的要求
燃气在使用前应经过预处理，如过滤、气液分离、稳压等，温 度过高还应用冷却器冷却，保证燃气中无液态成分。不同燃气处理 流程不同。
若气源压力不足，机组虽能正常起动，但有可能达不到标定功 率。
用户在选购机组前，应提供气体成份、压力，以便公司提供优 化、适宜的产品
注意：
应按照说明书的要求添加相应牌号、相应数量（发动机油底壳 的储油量约180L）的机油。机油添加不宜过多，也不宜过少。
机组初次运行时，加油应接近油尺上刻线。由于油道、油冷器、 机油滤清器是空的，发动机运行后部分油填补到油道、油冷器、机 油滤清器会导致油底壳油面降低，如加油少了，机油泵吸不到油或 临界吸油，机油压力表将显示零或机油压力示值波动。
对于超出规定范围的气体需与厂商沟通，根据气体成份核实是 否可行。
一、机组对燃气的要求
4、机组对焦炉煤气的要求 在距离机组燃气进气调压阀前1m内， ①焦炉煤气温度≤40℃ ； ②焦炉煤气压力3～10kPa，压力变化速率≤1kPa/min； ③焦炉煤气中氢气体积含量≤60%； ④H2S≤200mg/Nm3； ⑤NH3≤20mg/Nm3； ⑥焦油含量≤50mg/Nm3； ⑦杂质粒度≤5μm，杂质含量≤30mg/Nm3； ⑧焦炉煤气中水份含量≤40g/Nm3。

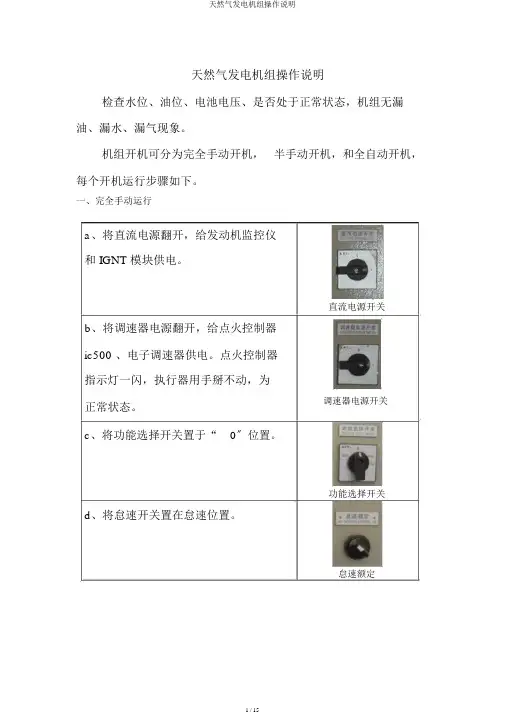

天然气发电机组操作说明
天然气发电机组操作说明检查水位、油位、电池电压、是否处于正常状态，机组无漏油、漏水、漏气现象。
机组开机可分为完全手动开机，半手动开机，和全自动开机，每个开机运行步骤如下。
一、完全手动运行a、将直流电源翻开，给发动机监控仪和 IGNT 模块供电。
b、将调速器电源翻开，给点火控制器ic500 、电子调速器供电。
点火控制器指示灯一闪，执行器用手掰不动，为正常状态。
c、将功能选择开关置于“0〞位置。
d、将怠速开关置在怠速位置。
直流电源开关调速器电源开关功能选择开关怠速额定e、将控制屏内部0621〔 F12〕和 0622（F13〕保险翻开，给电动阀断电；上电时候电动阀手动摇不开。
电动阀保险f、手动使用电动阀将电动阀摇开到最大位置〔指针指在最上边〕。
电动阀最大位置电动阀g、将发电机燃气进气球阀翻开发电机燃气总进气球阀h、将电磁阀电源翻开。
可听见电池阀动作声响。
电磁阀电源开关i、将点火开关打到开的位置，允许马达转动。
点火开关j、使用手动预供油泵将机油压力泵至0.1Mpa 以上。
手动预供油泵k、按下启动按钮， 2 秒后缓慢翻开机组进气阀球阀，至机组启动。
每次启动不要超过10 秒启动按钮和机组进气阀。
l 、机组在怠速运行 5 分钟后，将怠速额定开关置于额定位置，机组转速升到额定值〔 1000r/min〕。
m、将 IGNT 模块模式选择在“手动〞状态，按下绿色启动键“ 〞后一秒钟内将功能选择开关由“0〞置在“手动〞位置。
o、在模块显示完怠速运行和稳定时间怠速额定开关IGNT 模块功能选择开关后，使用模块上下箭头观看发电参数，参数正常前方可按下分合闸键，开关合闸。
模块分合闸键注：运行时候，使用监控仪翻页键可观察发动机热工参数。
定时检查发动机油位和水箱水位。
########################## 停机操作########################### p、将机组负载逐渐卸去，并按下模块分合闸键，发电机开关分闸。
燃气发电机组基本构造与工作原理.ppt
TEM电子管理系统
一、发电机组的定义
1、发动机的定义： 发动机是一种将燃料的热能转换为机械能输出的动力装置。 2、发电机的定义： 发电机是一种将机械能转换为电能输出的动力装置。 3、发电机组的定义： 发电机组是一种将燃料的热能转换为电能输出的动力装置。
二、发动机的工作循环 发动机每一个气缸的工作循环，都是由吸气、压缩、作功、排气
二、发动机的编号规则
如：W12V190ZLDK-2C
W—瓦斯气 12——发动机气缸数 V——从侧面看，发动机两排
气缸呈V形60°夹角排列 190——气缸内径为190mm ZL——增压中冷 Z——增压 DK——电控混合 DD——多点电控 -2——转速为1000r/min -1——转速为1200r/min 不带“-”——转速为1500r/min C—第三次变型
Va = Vh Vc 1 Vh
Vc
Vc
Vc
式中：Va － 气缸总容积； Vh － 气缸工作容积； Vc － 燃烧室容积。
二、发动机的工作循环
2、常用术语
（9）发动机排量—— 多缸发动机各气缸工作 容积的总和VL。 VL=Vh×I 其中，
Vh—气缸工作容积； I—气缸数目。
Ⅱ、燃气发电机组的编号规则
一、发电机组的编号规则
如： 500GF1-3RW 500GF-RZ 400GF-PT 500——发电机组的标定功 率 G——工业频率，50HZ F——发电机组的简称 1—发电机组序列号 3—第三次变型 R——采用热交换器冷却 P——配套（风扇水箱） PW——配套卧式水箱 W——瓦斯发电机组 Z——沼气发电机组 J——焦化发电机组 Fm——发生炉煤气
三、发动机气缸的编号规则
1、对于气缸排成一列的发动机 从自由端开始，依次为1、2、3、4、 5、6……缸。四缸机气缸编号
燃气发电机组基本操作步骤(精)

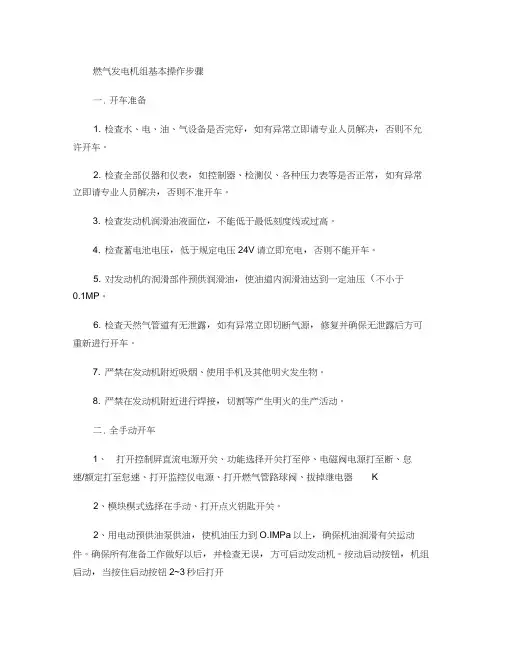

燃气发电机组基本操作步骤一.开车准备1. 检查水、电、油、气设备是否完好，如有异常立即请专业人员解决，否则不允许开车。
2. 检查全部仪器和仪表，如控制器、检测仪、各种压力表等是否正常，如有异常立即请专业人员解决，否则不准开车。
3. 检查发动机润滑油液面位，不能低于最低刻度线或过高。
4. 检查蓄电池电压，低于规定电压24V请立即充电，否则不能开车。
5. 对发动机的润滑部件预供润滑油，使油道内润滑油达到一定油压（不小于0.1MP。
6. 检查天然气管道有无泄露，如有异常立即切断气源，修复并确保无泄露后方可重新进行开车。
7. 严禁在发动机附近吸烟、使用手机及其他明火发生物。
8. 严禁在发动机附近进行焊接，切割等产生明火的生产活动。
二.全手动开车1、打开控制屏直流电源开关、功能选择开关打至停、电磁阀电源打至断、怠速/额定打至怠速、打开监控仪电源、打开燃气管路球阀、拔掉继电器K2、模块模式选择在手动、打开点火钥匙开关。
2、用电动预供油泵供油，使机油压力到O.IMPa以上，确保机油润滑有关运动件。
确保所有准备工作做好以后，并检查无误，方可启动发动机。
按动启动按钮，机组启动，当按住启动按钮2~3秒后打开电磁阀电源，机组启动成功后松开启动按钮，将点火钥匙开关关闭3、机组长期停放，第一次启动应关闭点火和燃气，在不点火的情况下，连续启动3次，两次起动应间隔15秒以上，以确保进、排气管燃气排空。
4、若三次起动均不能成功，应查明并排除故障后再进行起动。
注意:起动马达连续运转不得超过8S!5、发动机正常运转，进入怠速状态。
检查发动机是否漏油、漏水、漏气、倾听发动机是否有异常的声响等。
如有异常立即停车检查，排除故障后方可重新开车。
6将怠速/额定开关打至额定，发动机工况稳定后进入额定转速。
7、当发动机水溫达到45C以上，油温达到45C以上方可缓慢加载负荷。
建议油温、水温在低于55°C时加载不要高于额定负载的20%,水温、油温在高于60°C以上时方可加载至额定负载的90%。

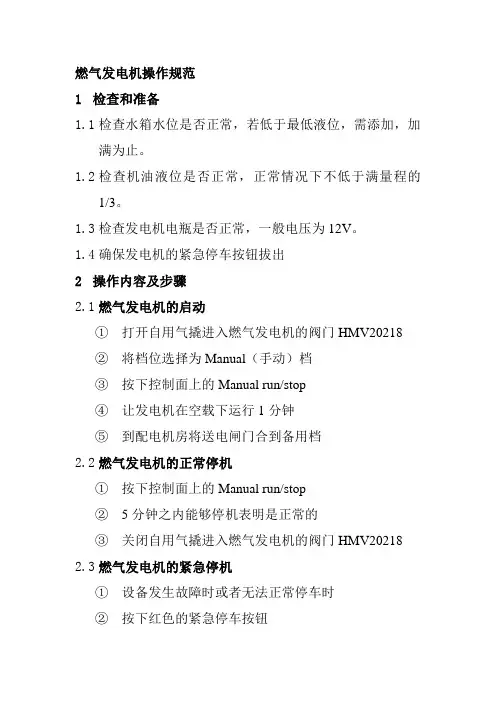

燃气发电机操作规范
燃气发电机操作规范1检查和准备1.1检查水箱水位是否正常，若低于最低液位，需添加，加满为止。
1.2检查机油液位是否正常，正常情况下不低于满量程的1/3。
1.3检查发电机电瓶是否正常，一般电压为12V。
1.4确保发电机的紧急停车按钮拔出2操作内容及步骤2.1燃气发电机的启动①打开自用气撬进入燃气发电机的阀门HMV20218②将档位选择为Manual（手动）档③按下控制面上的Manual run/stop④让发电机在空载下运行1分钟⑤到配电机房将送电闸门合到备用档2.2燃气发电机的正常停机①按下控制面上的Manual run/stop②5分钟之内能够停机表明是正常的③关闭自用气撬进入燃气发电机的阀门HMV202182.3燃气发电机的紧急停机①设备发生故障时或者无法正常停车时②按下红色的紧急停车按钮3操作后的检查3.1检查运行声音是否正常3.2检查有无泄漏3.3检查设备的线路是否连接良好3.4在进行设备清洁时，需将紧急停车按钮按下4风险提示及削减措施4.1风险提示：燃气泄漏，导致人员天然气中毒削减措施：切断气源，采取紧急抢救。
4.2风险提示：设备出现故障，导致机械非常伤人削减措施：设备运行过程中，人员远离设备。
5维护保养5.1机组运行时（能检查？）需要检查、保养，内容如下：1)检查润滑油油位、压力是否正常。
2)检查冷却剂温度是否正常。
3)检查燃起管路及各附件是否有渗漏现象。
4)检查增压器及废气管路是否有泄漏现象，增压器是否有不正常的振动和噪声。
5)检查散热器及其管路是否正常工作，管接头是否有渗漏，散热器表面是否有油污。
6)检查机体及电池各极表面卫生状况是否良好。
7)检查各油路街头是否有松动现象，检查各油路是否有何旋转部件、高温部件接触现象。
8)检查发电机表面是否有油泥、灰尘和潮湿现象，必要时进行清洗和擦拭。
5.2机组每月需保养一次，内容如下：1)检查润滑油油位是否正常。
2)检查燃起滤清器、空气滤清器是否清洁良好。
胜动燃气发电机组操作使用
若可燃气体中含硫及氨成份较高，不仅会严重腐蚀火花塞电极， 而且会使机油中酸值增加，腐蚀机组内部零件，同时易于生成沉淀 物，增加对发动机的腐蚀和磨损。
一、机组对燃气的要求 5、机组对发生炉煤气的要求 在距离机组燃气进气调压阀前1m内， ①发生炉煤气温度≤40℃； ②发生炉煤气压力3～10kPa，压力变化速率≤1kPa/min； ③H2S≤200mg/Nm3； ④NH3≤20mg/Nm3； ⑤焦油含量≤50mg/Nm3； ⑥杂质粒度≤5μm，杂质含量≤30mg/Nm3； ⑦发生炉煤气中水份含量≤40g/Nm3； ⑧气体热值≥4.2MJ/Nm3。
如果可燃气体中含硫，燃料中的硫燃烧后生成硫酸窜到机油中， 使机油中酸值增加，同时易于生成沉淀物，增加对发动机的腐蚀和 磨损。所以，要求机油有较高的碱值，以中和硫燃烧后生成的酸， 克服硫的危害。
胜动燃气机一般情况下推荐使用长城润滑油公司为“胜动”牌 内燃机专供的润滑油，牌号可选择15W40CD（北方地区）、40CD （南方地区）或更高级别（如15W40CF-4）的柴油机油。15W40CD柴 油机油的温度适用范围为-20℃-40℃，用户应根据机组实际运行环 境选择适合的机油牌号，但不同牌号的机油不得混合使用。
二、机组对机油的要求
2、机油牌号的选择
机油牌号选择的一个重要依据是机组运行环境温度。工作温度 或环境温度高时选择粘度较大的机油。新发动机各零部件配合间隙 小，可选用较小粘度的机油。随着使用时间的延长，当发动机各零 部件配合间隙大时，需选用较大粘度的机油以得到良好的密封效果， 此时选用的机油粘度比间隙小时高一档为好。
机组正常运行过程中，加油至油尺上、下刻线之间即可。机油 添加过多，会导致烧机油、结积碳，重者可造成发动机的进排系统 无规律的放炮。
胜动发电机组控制屏操作手册

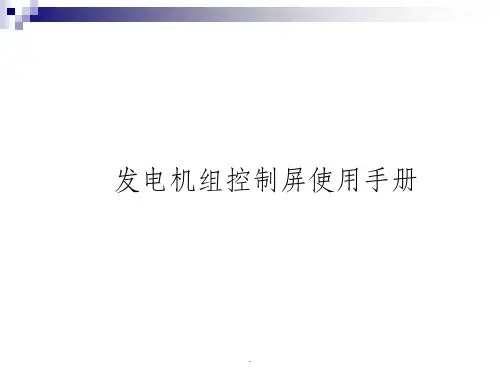

发电机组控制屏使用手册
.
一、控制屏组成 控制屏分为上下两部分，上面部分为主要部分，倾斜的门上面安装有
HGM6300系列控制模块、速度调整开关、运转指示灯、紧急停机按钮， 打开面板门内部则安装有保险、继电器、接线端子。控制屏的下部分内 部安装了市电接线端子、保险和市电充电器。 二、 控制屏特点
控制屏由钢板折弯后焊接制作，用螺丝固定在机组底座上面，与电球 同高，喷相同的颜色，同时控制屏的操作面略倾斜，外形美观，且符合 人体工程学原理，操作机组与查看机组的参数极为方便。 集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及 监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及 “三遥”功能。控制器采用大屏幕液晶（LCD）显示，中英文可选界面 操作，操作简单，运行可靠。
2.手动停机: 按 键，可以使正在运行的发电机组停机。（过程见自动停 机过程2～6）
.
3. 转速调整开关的操作 转速调整开关为三位钮子开关，可以自动复位到中间位置，向上为加速，向下为
减速。在需要对机组转速进行调整时（如检修机组），可以上下扳动开关， 则机组的速度马达会拉动油泵油门。调整范围在1300RPM-1560RPM之间。 注：如机组已经在高速位置，由于限位开关的作用，则不能再加速，通过调整开 关加速也无效。 4. 紧急按钮使用 在紧急情况下，需要机组立刻停止下来，可以按下紧急停机按钮，则机组立刻停 止运行，而不经过全面所介绍的延时过程。 注：延时过程是为了使机组停机前将轴承的热量通过机油带出来，骤然停机会缩 短机组寿命，所以非紧急情况下不要使用紧急停机。
