常用网络命令及协议配置

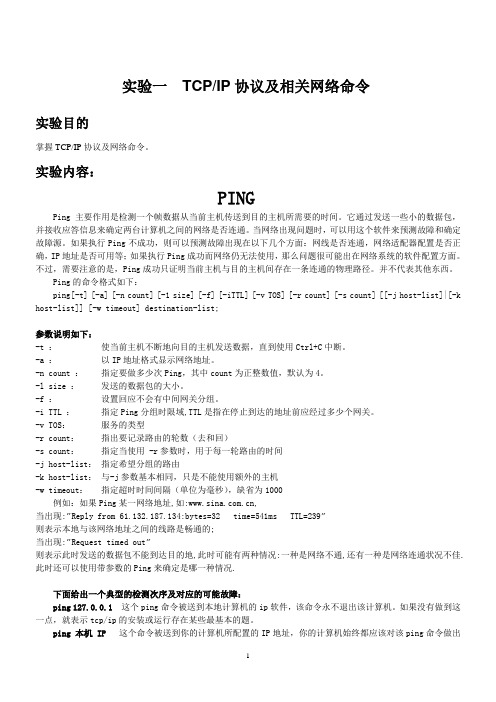

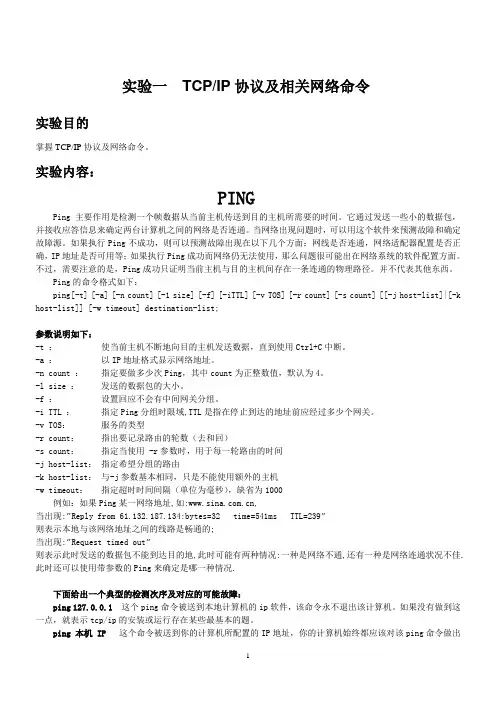

实验一TCP/IP协议及相关网络命令实验目的掌握TCP/IP协议及网络命令。

实验内容：PINGPing主要作用是检测一个帧数据从当前主机传送到目的主机所需要的时间。

它通过发送一些小的数据包，并接收应答信息来确定两台计算机之间的网络是否连通。

当网络出现问题时，可以用这个软件来预测故障和确定故障源。

如果执行Ping不成功，则可以预测故障出现在以下几个方面：网线是否连通，网络适配器配置是否正确，IP地址是否可用等；如果执行Ping成功而网络仍无法使用，那么问题很可能出在网络系统的软件配置方面。

不过，需要注意的是，Ping成功只证明当前主机与目的主机间存在一条连通的物理路径。

并不代表其他东西。

Ping的命令格式如下：ping[-t] [-a] [-n count] [-1 size] [-f] [-iTTL] [-v TOS] [-r count] [-s count] [[-j host-list]|[-k host-list]] [-w timeout] destination-list;参数说明如下：-t ：使当前主机不断地向目的主机发送数据，直到使用Ctrl+C中断。

-a ：以IP地址格式显示网络地址。

-n count ：指定要做多少次Ping，其中count为正整数值，默认为4。

-l size ：发送的数据包的大小。

-f ：设置回应不会有中间网关分组。

-i TTL ：指定Ping分组时限域,TTL是指在停止到达的地址前应经过多少个网关。

-v TOS：服务的类型-r count：指出要记录路由的轮数（去和回）-s count：指定当使用 -r参数时，用于每一轮路由的时间-j host-list：指定希望分组的路由-k host-list：与-j参数基本相同，只是不能使用额外的主机-w timeout：指定超时时间间隔（单位为毫秒），缺省为1000例如：如果Ping某一网络地址,如:,当出现:”Reply from 61.132.187.134:bytes=32 time=541ms TTL=239”则表示本地与该网络地址之间的线路是畅通的;当出现:”Request timed out”则表示此时发送的数据包不能到达目的地,此时可能有两种情况:一种是网络不通,还有一种是网络连通状况不佳.此时还可以使用带参数的Ping来确定是哪一种情况.下面给出一个典型的检测次序及对应的可能故障：ping 127.0.0.1这个ping命令被送到本地计算机的ip软件，该命令永不退出该计算机。

配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。

* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。

Windows操作系统的常用网络命令1、ping命令ping命令用于测试目标主机是否可达和网络连接质量。

在命令行或终端中输入ping命令后，后面跟上目标主机的IP地址或域名即可。

2、tracert命令tracert命令用于跟踪数据包在网络中的传输路径。

它可以显示数据包经过的每个路由器的IP地址和传输时间。

3、ipconfig命令ipconfig命令用于查看和管理网络配置。

在命令行或终端中输入ipconfig命令后，可以查看本机的IP地址、子网掩码、默认网关等信息。

4、netstat命令netstat命令用于查看网络连接和网络统计信息。

输入netstat 命令后，可以查看本机建立的TCP和UDP连接、监听的端口以及网络流量。

5、nslookup命令nslookup命令用于查询域名的IP地址和反向查询。

在命令行或终端中输入nslookup命令后，后面跟上要查询的域名，就可以获取对应的IP地址。

6、netsh命令netsh命令是Windows操作系统中的网络配置命令行工具。

它可以用来管理网络适配器、配置防火墙、设置路由等。

7、route命令route命令用于配置网络路由表。

通过route命令，可以添加、修改和删除路由，控制数据包的转发。

附件：无。

法律名词及注释：1、IP地址：Internet Protocol Address的缩写，即互联网协议地址。

它是用来标识和定位网络中设备的一串数字。

2、域名：英文Domn Name的缩写，是用于标识互联网上的计算机和服务的人类可读的名称。

通过域名，可以将一个IP地址映射为一个易于记忆的字符序列。

3、TCP：Transmission Control Protocol的缩写，是一种面向连接的、可靠的传输协议。

它保证了数据的可靠性和有序性。

4、UDP：User Datagram Protocol的缩写，是一种无连接的、不可靠的传输协议。

与TCP相比，UDP更加简单高效，但不保证数据的可靠性和有序性。

华为路由器常用基本配置命令华为路由器常用基本配置命令本文档涉及附件：1、附件1：华为路由器配置示例文件本文所涉及的法律名词及注释：1、知识产权：指对于创作的智力劳动成果所享有的权利，包括版权、专利权、商标权等。

2、数据保护法：指保护个人数据在数字环境中的处理与保护的法律法规，旨在保障个人隐私权和数据安全。

==============================================1、登录路由器使用以下命令登录路由器：```telnet <路由器IP地质>```输入用户名和密码进行身份验证。

2、基本配置2.1 设置主机名使用以下命令设置路由器主机名：```sysname <主机名>```2.2 配置域名解析使用以下命令配置域名解析服务器：```dns server <主域名服务器IP地质> ```3、网络接口配置3.1 配置接口IP地质使用以下命令配置接口IP地质：```interface <接口类型><接口编号> ip address <IP地质> <子网掩码> ```3.2 配置接口描述使用以下命令配置接口描述：```interface <接口类型><接口编号>description <描述信息>```4、静态路由配置4.1 添加静态路由使用以下命令添加静态路由：```ip route-static <目的网络地质> <子网掩码> [首选下一跳地质] [当前节点出接口]```4.2 删除静态路由使用以下命令删除静态路由：```undo ip route-static <目的网络地质> <子网掩码> [首选下一跳地质] [当前节点出接口]```5、NAT配置5.1 配置源地质转换使用以下命令配置源地质转换：```nat outbound <接口类型><接口编号> [inside] source <源地质池> <目标地质池> [static] [mapping-id <映射ID>] [no-pat] [overload]```5.2 删除源地质转换使用以下命令删除源地质转换：```undo nat outbound <接口类型><接口编号> [inside] source <源地质池> <目标地质池> [static] [mapping-id <映射ID>] [no-pat] [overload]```6、安全配置6.1 配置ACL使用以下命令配置ACL：```acl number <ACL编号>rule <ACL规则编号> [0 ---- deny] <协议类型> source <源IP地质> <源子网掩码> [operator <操作符>] [destination <目的IP地质> <目的子网掩码>] [fragment] [dscp <DSCP值>] [precf <IP优先级>] [tos <TOS值>] [flow-label <流标签>] ```6.2 应用ACL使用以下命令应用ACL：```interface <接口类型><接口编号>traffic-filter <ACL编号> [in ---- out]```。

实验一常用网络命令的使用与TCPIP协议配置一、实验目的：1. 掌握常用的网络命令，如ping、ipconfig、netstat等。

2.掌握TCP/IP协议的配置方法和参数设置。

二、实验原理：1.常用网络命令1.1 ping命令：用于测试网络连接和查看网络延迟。

1.2 ipconfig命令：用于查看和配置本地网络接口信息。

1.3 netstat命令：用于查看网络连接和端口状态。

1.4 tracert命令：用于跟踪网络数据包的路径。

2.1IP地址配置：用于配置本机的IP地址。

2.2子网掩码配置：用于划分网络的范围。

2.3默认网关配置：用于指定发送非本网段数据包的下一跳路由器。

2.4DNS服务器配置：用于解析域名到IP地址。

三、实验步骤：1.常用网络命令的使用1.1 打开命令提示符窗口（win+R，输入cmd，回车）。

1.2 使用ping命令测试网络连接：输入“ping 目标IP地址”进行测试，观察返回结果。

1.3 使用ipconfig命令查看本机网络接口信息：输入“ipconfig”，查看IP地址、子网掩码、默认网关等信息。

1.4 使用netstat命令查看网络连接和端口状态：输入“netstat -a”，查看当前所有的连接和端口状态。

2.1 配置IP地址：输入“netsh interface ip set address name=本地连接 static IP地址子网掩码默认网关”，其中“本地连接”为网卡名称，可通过ipconfig命令查看。

2.2 配置子网掩码：输入“netsh interface ip set address name=本地连接 source=static addr=IP地址 mask=子网掩码”，其中“本地连接”为网卡名称，“IP地址”为设定的IP地址，“子网掩码”为设定的子网掩码。

2.3 配置默认网关：输入“netsh interface ip set address name=本地连接 gateway=默认网关”，其中“本地连接”为网卡名称，“默认网关”为设定的默认网关。

常用网络命令使用网络命令是指在计算机网络中用于进行各种操作和管理网络的不同命令。

本文将介绍一些常用的网络命令及其使用方法。

1. Ping命令2. Tracert命令3. Ipconfig命令Ipconfig命令用于查看和配置计算机的IP地址、子网掩码、默认网关和DNS等网络配置信息。

使用方法为在命令提示符中键入 ipconfig，例如ipconfig /all。

通过结果可以了解计算机在局域网中的网络配置情况。

4. Netstat命令Netstat命令用于显示当前计算机的网络连接状态和网络统计信息。

使用方法为在命令提示符中键入 netstat，例如netstat -a。

通过结果可以查看本地计算机当前的网络连接情况，包括本地端口、远程主机IP 地址和端口、连接状态等。

5. Nslookup命令6. Telnet命令Telnet命令用于通过Telnet协议远程登录和管理远程主机。

使用方法为在命令提示符中键入 telnet [IP地址或域名]，例如telnet192.168.0.1、通过结果可以远程登录到指定主机，并执行相关的操作。

7. Ftp命令8. Net命令Net命令用于管理本地计算机和网络资源，包括用户、组、打印机、共享资源等。

使用方法为在命令提示符中键入 net [命令参数]，例如net user。

通过结果可以进行用户管理、共享资源管理和打印机管理等操作。

9. Route命令Route命令用于配置和显示本地计算机的路由表信息。

使用方法为在命令提示符中键入 route [命令参数]，例如route print。

通过结果可以查看和修改本地计算机的路由规则，控制数据包的转发。

10.Ip命令Ip命令用于配置和显示本地计算机的IP地址、路由和接口。

使用方法为在命令提示符中键入 ip [命令参数]，例如ipconfig /all。

通过结果可以配置和查看本地计算机的IP地址、路由规则和接口信息。

以上是常用网络命令的介绍及使用方法，通过使用这些命令可以进行网络故障排查、网络状态监测以及网络配置等操作，对于网络管理和故障排除非常有帮助。

常用网络命令1 查看网络配置ipconfig，获得主机TCP/IP配置信息，包括IP 地址、子网掩码和默认网关等。

（1）ipconfig/? 用该命令查询ipconfig的指令项、格式。

（2）ipconfig 显示每个已配置了接口的IP地址、子网掩码和缺省网关值。

（3）ipconfig/all 给出所有接口的详细配置报告，包括任何已配置的串行端口。

（4）ipconfig /release 只能在租用IP地址的计算机上用，释放向DHCP 服务器租用IP地址（5）ipconfig / renew 向DHCP服务器租用IP地址2 测试网络的连通性ping缺省情况，Ping命令发送4个ICMP（网间控制报文协议）回送请求，每个32字节数据，如果一切正常，应能得到4个回送应答。

应答时间以毫秒为单位，如果应答时间短，表示数据报不必通过太多的路由器或网络连接速度比较快。

TTL（Time To Live存在时间）值，数据包通过的路由器数量：源地点TTL 起始值（就是比返回TTL略大的一个2的乘方数）-返回时TTL值。

例如，返回TTL值为119，那么可以推算数据报离开源地址的TTL起始值为128，而源地点到目标地点要通过9个路由器网段（128-119）；如果返回TTL值为246，TTL起始值就是256，源地点到目标地点要通过10个路由器网段。

（1）通过Ping检测网络连通的次序ping 127.0.0.1或计算机名——环回地址检验TCP/IP协议是否配置正确。

ping localhost——localhost是127.0.0.1的别名，每台计算机都应该能够将该名字转换成该地址，否则表示主机文件（/Windows/host）存在问题。

ping 本机IP地址——检查网卡及其驱动是否正常ping 局域网内其他IP——检查局域网的连通性。

ping 网关IP——检查局域网中的网关路由器是否正运行并能作出应答。

ping 远程IP——如果收到4个应答，表示成功的使用了缺省网关。

实验一Windows网络设置及常用网络命令的使用一、实验目的（1）掌握Windows 网络设置方法及IP地址分配。

（2）熟悉常用的网络命令，排除网络故障。

二、实验内容1、在Windows 下，进行网络的设置。

（1）显示安装的网络协议，设置IP地址，网管和子网掩码Windows支持多种网络协议，包括默认安装TCP/IP协议。

在Windows设置网络配置，进入开始主菜单---＞设置－＞控制面板－＞网络连接－＞本地连接。

在面板中的常规中，显示已安装的所有网络协议，默认安装有TCP/IP协议。

选中TCP/IP, 单击属性。

出现设置窗口，可以设置IP地址，子网掩码、默认网关。

默认网关就是本网中与外网连接的主机或路由器的端口地址。

（2）设置DNS服务器的IP地址。

DNS（Domain name server）提供从域名到IP地址的映射服务。

一般也是必须设置的。

设置的原则是：将它设为最近的DNS服务器的IP地址。

理论上，可以设置为任何存在的DNS服务器地址。

可以设多个地址。

（3）其他设置。

还可以设置WINS服务器的地址，它可以完成NETBIOS名到IP地址的转换服务。

也可以设置其他的安全选项，根据需要设置。

2.熟悉windows常用网络命令进入控制台命令行模式。

开始---->执行----->CMD。

1.Ipconfig该命令可以检查网络接口配置。

如果用户系统不能到达远程主机，而同一系统的其他主机可以到达，那么用该命令对这种故障进行判断是有必要的。

当主机能到达远程主机但不能到达本网主机时，则表示子网掩码设置有问题，可据此进行修改。

Ipconfig用来获取本机IP地址等信息。

1）命令格式:ipconfig [/all /renew [adapter] /release [adapter]]2）参数含义如果没有参数，那么 ipconfig 实用程序将向用户提供所有当前的 TCP/IP 配置值，包括 IP 地址和子网掩码。
