防沉降井盖施工工艺

防沉降检查井盖安装施工工法防沉降检查井盖安装施工工法1 前言城市道路检查井及井周围路面的病害存在极为普遍，是制约城市道路工程质量的瓶颈，是道路建设中难以克服的顽症，严重影响城市道路交通安全和服务水平，影响道路的平整、美观。

为避免检查井周围塌陷、烂边、裂缝、井盖破坏等质量缺陷，降低后期质量缺陷维修率，济南汇通联合市政工程有限责任公司在实际施工中不断改进创新，形成了市政道路防沉降检查井井盖安装施工工法，并在工程实例中起到了良好的效果。

2 工法特点2.1采用可调式防沉降井能够解决检查井沉陷、井周沥青混凝土脱落等问题。

2.2 过程中采用专用工具，保证了井圈下沥青砼的压实质量，解决了井周边压实度不足、易脱落等质量通病。

2.3 减少后期质量缺陷维修率，从而减轻维修废料对周边环境等产生的影响。

2.4 节约后期养护维修费用，减少施工封闭期对周围社会环境的影响，取得较好的经济及社会效益。

3 适用范围市政检查井施工及检查井维修，均能够采用本工法组织施工。

4 工艺原理防沉降检查井施工是经过沥青混凝土与球墨铸铁井圈和砼垫圈间的紧密结合，使检查井盖框与路面面层紧密贴合，这样来自上部的压力被分散到道路的表面，使检查井所承受的压力负荷减少，并使其与路面保持在同一水平面上，与路面同步沉降，保持路面行车平顺。

利用专用工具提前压实井周围沥青砼，再放上井盖同步碾压，解决了井周边压实度不足、易脱落等质量通病。

5 施工工艺流程及操作要点5.1 施工工艺流程施工工艺流程中下层沥青混凝土摊井座安设同步碾压养护5.2 操作要点5.2.1 施工准备1、根据防沉降检查井盖尺寸，提前预制砼垫圈、井口定型专用模具、防土渣坠落器、专用吊装起落架。

2、根据设计要求和场地具体情况，编制详细的施工方案和节点部位处理措施，然后由技术负责人向现场施工员、质检员、施工队伍进行技术交底，现场施工员监督操作人员对技术交底的落实情况。

3、根据前期井盖隐蔽前测量的坐标，找准井盖中心位置。

防沉降井盖施工方案第一章、防沉降井盖施工工艺一、自调式球墨防沉降排水井盖施工工艺流程施工前准备→切缝→拆除旧有检查井盖→对井口及工作位进行拓宽加深→安装混凝土调节环→安装铸铁框(模)→填充沥青料→调整井盖→振压沥青及井盖→完工开放交通。

二、自调式球墨防沉降井盖的具体施工操作工艺如下：1、施工前准备施工围挡、反光锥筒、切缝机、风镐、一吨翻、铲车、平板夯、振动压路机（4t）、小解放、沥青混凝土料车。

2、施工切缝围蔽后安排两人先以井中心为中心，根据井环盖板尺寸( 最大部分直径为0.9m)外径周边超出0.3-0.5m，确定开挖沥青的工作范围，划出切割线，然后用切缝机沿切割线进行切缝，切缝深度不小于5cm。

3、拆除旧井盖及沥青路面切完缝后，用风镐打掉旧井盖及工作位内沥青，同时将垃圾装入垃圾车运走。

注意事项：开挖时应尽量避免撬动周边的沥青路面，如施工时垃圾掉入井内，完工后要及时清走。

4、对井口及工作位进行拓宽加深将旧井盖及工作位内沥青清除干净后，如发现井身砖墙松动部分, 必须清理拆除，然后用水将井口基底部清冼干净，除结构要求厚度(路面到混凝土调节环面层距离为11cm-14cm+混凝土调节环厚度)外，超出部分深度，采用砂浆砌筑水泥砖进行调平，确保整个工作范围内开挖深度与路面距离保持一致。

5、安装混凝土调节环根据调平后基底与路面距离，在检查井基底面先抹2cm厚砂浆,然后选择合适的混凝土调节环固定在砂浆面上，要确保路面至调节环表面有足够施工调节距离，为11cm-14cm之间,混凝土调节环安装必须平稳、无松动等现象。

调节环安装完毕后，用混凝土将调节环与原水泥稳定碎石基层间的空隙填满。

注意事项：选用适当的混凝土调节环是非常重要的环节,它起到固定安装框(模)作用，又能使井盖板安装的过程中对整个检查井进行结构调整，同时检查调节环高度是否能够满足施工要求。

6、安装铸铁框(模)混凝土调节环安装完后，再将铸铁安装框(模)有铰链位置与车行道方向一致，套进调节环中，安装平稳，同时检查铸铁安装框(模)的底部是否对准调节环内进行安放。

长沙交通PPP工程路面项目部－市政道路雨、污水防沉降井盖施工工艺一、所在工程项目名称中铁四局集团第一工程有限公司长沙交通PPP工程路面项目经理部二、已实施的工装、工艺创新简要工程概况长沙市机场大道改造工程车行道下、人行道及绿化带下采用混凝土模块式检查井，井盖采用球墨铸铁防沉降井盖，承载力要求不小于50T，并且具备防沉降、防盗、防跳、防噪声的功能。

井盖基础采用2800（cm）*2800（cm）*31（cm）钢筋混凝土基础，减少检查井砖墙立面50%的受力压强；将井盖框与路面形成一个整体，改变了检查井下沉而引起的井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。

图 1 检查井剖面图三、创新内容及特点1、城市道路检查井现状城市道路检查井沉降状况非常普遍，在红绿灯路口这种现象更加突出。

大多数城市道路的破坏是从检查井的沉降开始并延伸的，主要表现为井圈凹陷、井圈边缘路面损坏，井盖颠簸、跳响，井盖周围路面凹陷、开裂。

道路检查井的管养工作势必耗费大量的的人力、物力、财力。

这些路面上的“肚脐眼”不仅影响城市的美观，还会带来很多问题。

一是行车安全。

检查井沉降会造成路况变差，导致不同程度地出现“跳车”现象，产生不安全感和不适感，降低道路交通功能，减小流通速度，造成机动车拥堵。

特别是当电动车行驶速度较快时还会造成人车颠覆，发生严重的交通事故，给行车安全带来很大隐患。

二是噪声污染。

车辆经过检查井时会产生很大的噪声，直接影响到周边区域居民的生活质量。

特别是在晚上，噪声严重影响居民的休息。

三是管理问题。

数量庞大的检查井沉降会造成较高的维护费用。

2、通过防沉降井盖的使用解决普通井盖下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件，保证了行车安全。

普通井盖防沉降井盖四、标准化作业流程及相关图片1、施工工艺流程：施工准备→基础混凝土施工→防沉井盖初次安装→沥青中下面层施工→防沉井盖第二次安装→沥青上面层施工→清理、开放交通。

预制检查井和可调式防沉降井盖施工工法预制检查井和可调式防沉降井盖施工工法一、前言预制检查井和可调式防沉降井盖施工工法是一种在地下管线施工中常用的技术手段。

该工法通过预先制造检查井和井盖，并通过可调节的构造设计，以应对不同地质条件和工程要求，达到提高施工效率和保障工程质量的目的。

二、工法特点1. 高度预制化：检查井和井盖在工厂中进行预制，减少现场施工时间和工程风险；2. 可调节性：井盖采用可调节式设计，能够在施工和使用过程中灵活调整高度，并能够随着地面沉降进行适应性调整；3. 耐用性：井盖采用优质材料制造，具有抗压、防腐、防水和耐久性能，能够长期使用；4. 维护便捷：井盖具有拆卸和更换的特点，方便维护人员进行管线检修和维修。

三、适应范围该工法适用于城市道路、人行道、广场、公园等地下管线较密集的区域，特别适合于沉降较严重、地质条件复杂和水位较高的地区。

四、工艺原理该工法的工艺原理主要包括：1. 地质勘察：通过对施工地点进行地质勘察，了解地质状况和存在的问题，为后续施工决策提供依据；2. 井体制作：根据设计要求，在工厂进行井体制作，采用预制混凝土或玻璃钢等材料进行制造；3. 整体运输：将制作好的井体运输至施工现场，并进行吊装或推进安装；4. 井盖调整：根据地面沉降情况，通过调整井盖高度或井身抬升，以保持地面与井盖平齐；5. 辅助工程：包括搭设施工平台、安装检测设备、连接管道等。

五、施工工艺 1. 地基准备：对施工现场进行挖掘和清理，确保井体能够完全安装并满足设计要求；2. 井体安装：将预制好的井体进行吊装或推进安装，并进行定位和调整；3. 井盖调整：根据地面沉降情况，通过调整井盖高度或井身抬升，以保持地面与井盖平齐；4. 管道连接：将管道连接至检查井，并进行密封和检测；5. 井盖安装：将井盖放置于井体顶部，并进行固定和平整处理；6. 辅助工程：搭设施工平台、安装检测设备、连接管道等。

六、劳动组织根据工程的规模和施工进度，合理组织施工人员，分工明确，保障施工效率和质量。

长沙市政道路雨、污水防沉降井盖施工工艺一、所在工程项目名称****长沙交通PPP工程路面项目经理部二、已实施的工装、工艺创新简要工程概况井盖采用球墨铸铁防沉降井盖，承载力要求不小于50T，并且具备防沉降、防盗、防跳、防噪声的功能。

井盖基础采用2800（cm）*2800（cm）*31（cm）钢筋混凝土基础，减少检查井砖墙立面50%的受力压强；将井盖框与路面形成一个整体，改变了检查井下沉而引起的井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。

图 1 检查井剖面图三、创新内容及特点1、城市道路检查井现状城市道路检查井沉降状况非常普遍，在红绿灯路口这种现象更加突出。

大多数城市道路的破坏是从检查井的沉降开始并延伸的，主要表现为井圈凹陷、井圈边缘路面损坏，井盖颠簸、跳响，井盖周围路面凹陷、开裂。

道路检查井的管养工作势必耗费大量的的人力、物力、财力。

这些路面上的“肚脐眼”不仅影响城市的美观，还会带来很多问题。

一是行车安全。

检查井沉降会造成路况变差，导致不同程度地出现“跳车”现象，产生不安全感和不适感，降低道路交通功能，减小流通速度，造成机动车拥堵。

特别是当电动车行驶速度较快时还会造成人车颠覆，发生严重的交通事故，给行车安全带来很大隐患。

二是噪声污染。

车辆经过检查井时会产生很大的噪声，直接影响到周边区域居民的生活质量。

特别是在晚上，噪声严重影响居民的休息。

三是管理问题。

数量庞大的检查井沉降会造成较高的维护费用。

2、通过防沉降井盖的使用解决普通井盖下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件，保证了行车安全。

普通井盖防沉降井盖四、标准化作业流程及相关图片1、施工工艺流程：施工准备→基础混凝土施工→防沉井盖初次安装→沥青中下面层施工→防沉井盖第二次安装→沥青上面层施工→清理、开放交通。

（1）施工准备限位井圈井盖混凝土调节环（2）基础混凝土施工水泥稳定碎石施工完成后，确定井位，以井口为中心的正方形2800（cm）*2800（cm），井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。

防沉降检查井盖安装施工工法1 前言城市道路检查井及井周围路面的病害存在极为普遍，是制约城市道路工程质量的瓶颈，是道路建设中难以克服的顽症，严重影响城市道路交通安全和服务水平，影响道路的平整、美观。

为避免检查井周围塌陷、烂边、裂缝、井盖破坏等质量缺陷，降低后期质量缺陷维修率，济南汇通联合市政工程有限责任公司在实际施工中不断改进创新，形成了市政道路防沉降检查井井盖安装施工工法，并在工程实例中起到了良好的效果。

2 工法特点2.1采用可调式防沉降井可以解决检查井沉陷、井周沥青混凝土脱落等问题。

2.2 过程中采用专用工具，保证了井圈下沥青砼的压实质量，解决了井周边压实度不足、易脱落等质量通病。

2.3 减少后期质量缺陷维修率，从而减轻维修废料对周边环境等产生的影响。

2.4 节约后期养护维修费用，减少施工封闭期对周围社会环境的影响，取得较好的经济及社会效益。

3 适用范围市政检查井施工及检查井维修，均可以采用本工法组织施工。

4 工艺原理防沉降检查井施工是通过沥青混凝土与球墨铸铁井圈和砼垫圈间的紧密结合，使检查井盖框与路面面层紧密贴合，这样来自上部的压力被分散到道路的表面，使检查井所承受的压力负荷减少，并使其与路面保持在同一水平面上，与路面同步沉降，保持路面行车平顺。

利用专用工具提前压实井周围沥青砼，再放上井盖同步碾压，解决了井周边压实度不足、易脱落等质量通病。

5 施工工艺流程及操作要点5.1 施工工艺流程施工工艺流程施工准备基坑开挖井筒砌筑井圈安装周边加固乳化沥青喷涂中下层沥青混凝土摊铺碾压井座安设同步碾压养护5.2 操作要点5.2.1 施工准备1、根据防沉降检查井盖尺寸，提前预制砼垫圈、井口定型专用模具、防土渣坠落器、专用吊装起落架。

2、根据设计要求和场地具体情况，编制详细的施工方案和节点部位处理措施，然后由技术负责人向现场施工员、质检员、施工队伍进行技术交底，现场施工员监督操作人员对技术交底的落实情况。

3、根据前期井盖隐蔽前测量的坐标，找准井盖中心位置。

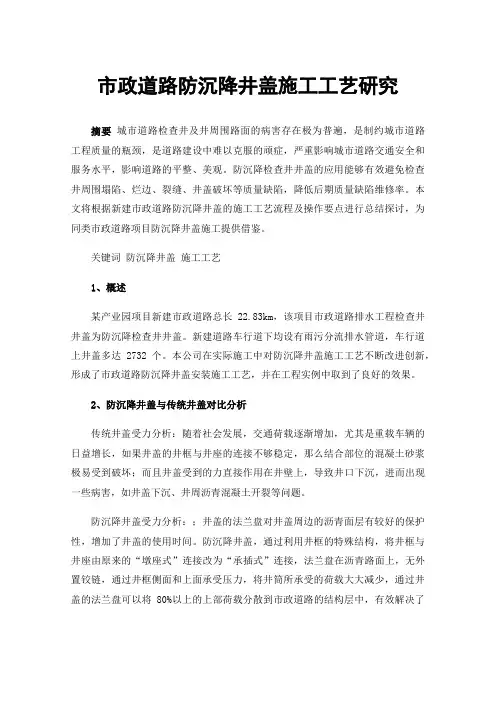

市政道路防沉降井盖施工工艺研究摘要城市道路检查井及井周围路面的病害存在极为普遍，是制约城市道路工程质量的瓶颈，是道路建设中难以克服的顽症，严重影响城市道路交通安全和服务水平，影响道路的平整、美观。

防沉降检查井井盖的应用能够有效避免检查井周围塌陷、烂边、裂缝、井盖破坏等质量缺陷，降低后期质量缺陷维修率。

本文将根据新建市政道路防沉降井盖的施工工艺流程及操作要点进行总结探讨，为同类市政道路项目防沉降井盖施工提供借鉴。

关键词防沉降井盖施工工艺1、概述某产业园项目新建市政道路总长22.83km，该项目市政道路排水工程检查井井盖为防沉降检查井井盖。

新建道路车行道下均设有雨污分流排水管道，车行道上井盖多达2732个。

本公司在实际施工中对防沉降井盖施工工艺不断改进创新，形成了市政道路防沉降井盖安装施工工艺，并在工程实例中取到了良好的效果。

2、防沉降井盖与传统井盖对比分析传统井盖受力分析：随着社会发展，交通荷载逐渐增加，尤其是重载车辆的日益增长，如果井盖的井框与井座的连接不够稳定，那么结合部位的混凝土砂浆极易受到破坏；而且井盖受到的力直接作用在井壁上，导致井口下沉，进而出现一些病害，如井盖下沉、井周沥青混凝土开裂等问题。

防沉降井盖受力分析：；井盖的法兰盘对井盖周边的沥青面层有较好的保护性，增加了井盖的使用时间。

防沉降井盖，通过利用井框的特殊结构，将井框与井座由原来的“墩座式”连接改为“承插式”连接，法兰盘在沥青路面上，无外置铰链，通过井框侧面和上面承受压力，将井筒所承受的荷载大大减少，通过井盖的法兰盘可以将80%以上的上部荷载分散到市政道路的结构层中，有效解决了路面沉降及破损问题，并通过采用三点式弹簧臂锁定装置固定盖、框，防止了井盖跳动，降低了噪音。

3、防沉降井盖施工所用辅助材料及设备3.1 防沉降井盖施工辅助材料准备①井盖模具若干（可根据当日施工井盖数量配备，一般每10个井盖配备一个可满足要求）；②防坠料布兜（封堵井口，避免沥青料进入检查井，可采用钢筋及麻袋自行制作）；③柴油（涂刷井盖安装框侧壁，便于提出）；④电锤（剔凿井口的沥青砼）；⑤钢板（洞口覆盖）。

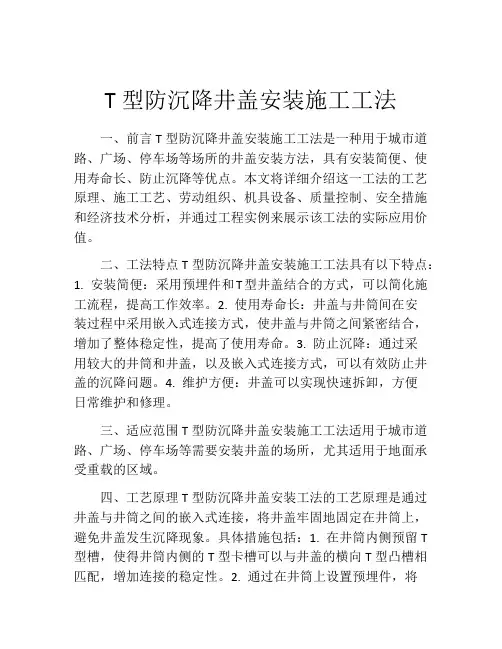

T型防沉降井盖安装施工工法一、前言T型防沉降井盖安装施工工法是一种用于城市道路、广场、停车场等场所的井盖安装方法，具有安装简便、使用寿命长、防止沉降等优点。

本文将详细介绍这一工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，并通过工程实例来展示该工法的实际应用价值。

二、工法特点T型防沉降井盖安装施工工法具有以下特点：1. 安装简便：采用预埋件和T型井盖结合的方式，可以简化施工流程，提高工作效率。

2. 使用寿命长：井盖与井筒间在安装过程中采用嵌入式连接方式，使井盖与井筒之间紧密结合，增加了整体稳定性，提高了使用寿命。

3. 防止沉降：通过采用较大的井筒和井盖，以及嵌入式连接方式，可以有效防止井盖的沉降问题。

4. 维护方便：井盖可以实现快速拆卸，方便日常维护和修理。

三、适应范围T型防沉降井盖安装施工工法适用于城市道路、广场、停车场等需要安装井盖的场所，尤其适用于地面承受重载的区域。

四、工艺原理T型防沉降井盖安装工法的工艺原理是通过井盖与井筒之间的嵌入式连接，将井盖牢固地固定在井筒上，避免井盖发生沉降现象。

具体措施包括：1. 在井筒内侧预留T 型槽，使得井筒内侧的T型卡槽可以与井盖的横向T型凸槽相匹配，增加连接的稳定性。

2. 通过在井筒上设置预埋件，将井盖与井筒连接起来，使其成为一个整体。

3. 使用专用工具将井盖与井筒连接在一起，确保连接的牢固性和稳定性。

五、施工工艺T型防沉降井盖安装施工工艺包括以下几个阶段：1. 井筒准备：在道路或广场中挖掘井筒，根据设计要求确定井筒尺寸和位置，并预留T型槽。

2. 预埋件安装：根据预留的T型槽，在井筒上安装预埋件，确保其位置准确。

3. 井盖安装：将预埋件与井盖的T型凸槽相匹配，使用专用工具将井盖与井筒连接在一起，确保连接的牢固性。

4. 施工完成：进行必要的检查和测试，确保井盖安装稳固。

六、劳动组织T型防沉降井盖安装施工工法需要组织的劳动力主要包括挖掘机操作人员、预埋件安装人员、井盖安装人员和安全监管人员等。
