ADS中文教程范文ADS（Advanced Design System）是由美国Keysight Technologies公司开发的一款电子设计自动化软件。
它提供了一种集成的环境，用于射频、微波和高速数字电路的设计和仿真。
ADS的主要特点包括直观的用户界面、强大的仿真功能、多种电路元件和模型库以及灵活的设计流程。
本教程将向您介绍ADS软件的基本使用方法和常见设计流程。
1.安装和启动ADS2.创建新项目打开ADS后，点击“File”菜单，选择“New Project”创建一个新的项目。
在项目对话框中，输入项目名称和保存路径，并选择项目类型（如RF、高速数字或混合信号），然后点击“OK”按钮。
3.添加设计组件在设计项目中，您可以添加各种组件，如电路元件、模型、仿真器等。
在Library Manager中，您可以添加相应的库以便使用库中已有的组件。
在设计画面中，您可以通过拖放的方式将组件添加到设计图纸上。
4.连接组件在设计中，不同的组件需要进行连接才能实现电路的功能。
您可以使用线段工具在设计画面中绘制连线，将各个组件连接起来。
同时，您也需要设置电路的引脚属性，如输入/输出端口、直流偏置等。
5.设计仿真ADS提供了强大的仿真功能，可以帮助您验证所设计电路的性能。
在仿真之前，您需要设置仿真器和仿真参数。
然后，通过点击“Simulate”菜单中的仿真按钮启动仿真过程。
仿真完成后，您可以查看仿真结果，并对电路进行进一步优化。
6.优化设计在设计过程中，您可能需要对已有的电路进行优化，以达到更好的性能指标。
ADS提供了多种优化算法和优化工具，您可以在仿真结果的基础上调整设计参数，进一步改进电路性能。
7.PCB设计如果您的电路需要制作成实际的PCB（Printed Circuit Board），ADS也提供了相关的工具和流程。
您可以导出电路布局和连接信息，然后使用PCB设计软件制作PCB板。
8.导出结果完成设计和仿真后，您可以将结果导出到其他格式，如PDF、图片或数据文件。
ADS主要仿真器介绍(ADS2005A, ADS2004A, ADS2003C)ADS ( Advanced Design System ) 是美国Agilent公司推出的电路和系统分析软件，它集成多种仿真软件的优点，仿真手段丰富多样，可实现包括时域和频域，数字与模拟，线性与非线性，高频与低频，噪声等多种仿真分析手段，范围涵盖小至元器件，大到系统级的仿真分析设计；ADS能够同时仿真射频（RF），模拟（Analog）,数字信号处理（DSP）电路，并可对数字电路和模拟电路的混合电路进行协同仿真。
由于其强大的功能，很快成为全球内业界流行的EDA 设计工具。
下面来详细介绍ADS 在射频、模拟电路设计中的常用的仿真器及其功能。
1. DC Simulation直流仿真是所有仿真的基础，它可执行电路的拓扑检查以及直流工作点扫描和分析。
2. AC Simulation交流仿真能获取小信号传输参数，如电压增益，电流增益，线性噪声电压，电流。
在设计无源电路和小信号有源电路如LNA 时，此仿真器十分有用。
3. S-parameter Simulation微波器件在小信号时，被认为工作在线性状态，是一个线性网络; 在大信号工作时，被认为工作在非线性状态，是一个非线性网络。
通常采用S 参数分析线性网络，谐波平衡法分析非线性网络。
S 参数是入射波和反射波建立的一组现性关系，在微波电路中通常用来分析和描述网络的输入特性。
S 参数中的S11，和S12 反映了输入输出端的驻波特性，S21 反映了电路的幅频和相频特性以及群时延特性，S12反映电路的隔离性能。
S-parameter Simulation 仿真时将电路视为一个四端口网络，在工作点上将电路线性化，执行线性小信号分析，通过其特定的算法，分析出各种参数值，因此，S-parameter Simulation可以分析线性S-parameter，线性噪声参数，传输阻抗（Zij）以及传输导纳（Yij）。
ADS软件学习目录一、ADS软件简介 (3)1.1 为谁服务 (3)1.2 提出问题 (3)二、ADS软件主要模块及功能 (4)2.1主要模块 .................................................................................... 错误!未定义书签。
三、输入输出文件特性（不全） (6)四、ADS中如何启动新项目并系统建模 (7)4.1 启动ADS软件 (7)4.2 创建新项目 (7)4.3 系统建模 (9)4.3.1 打开原理图窗口(Schematic window) (9)4.3.2 查找元器件 (10)4.3.3 绘制原理图 (12)4.3.4 仿真模拟 (13)基于Advaced Design System（简称ADS）软件资料的学习进行如下总结：对ADS 软件用途、模块简介、各模块的功能进行描述，本文主要针对在原理图模块中进行电子电路的仿真过程的描述。
一、ADS软件简介1.1 为谁服务先进设计系统(Advanced Design System)，简称ADS，是安捷伦科技有限公司(Agilent)为适应竞争形势，为了高效的进行产品研发生产，而设计开发的一款EDA软件。
软件迅速成为工业设计领域EDA软件的佼佼者，因其强大的功能、丰富的模板支持和高效准确的仿真能力（尤其在射频微波领域），而得到了广大IC设计工作者的支持。
ADS是高频设计的工业领袖。
它支持系统和射频设计师开发所有类型的射频设计，从简单到最复杂，从射频∕微波模块到用于通信和航空航天∕国防的MMIC。
1.2 提出问题通过从频域和时域电路仿真到电磁场仿真的全套仿真技术，ADS让设计师全面表征和优化设计。
单一的集成设计环境提供系统和电路仿真器，以及电路图捕获、布局和验证能力——因此不需要在设计中停下来更换设计工具。
ADS是强大的电子设计自动化软件系统。
它为蜂窝和便携电话、寻呼机、无线网络，以及雷达和卫星通信系统这类产品的设计师提供完全的设计集成。
Hello World!入门范例下面以一个通过44B0的UART0输出字符串“Hello World!”的小程序为例简单讲解一下ADS的初步使用。
本范例的阅读对象是初学者，并假设初学者已经安装ADS1.2（ARM Developer Suite）软件。
首先通过“开始”->“程序”->“ARM Developer Suite V1.2”->“Codewarrior for ARM Developer Suite”打开Codewarrior，Codewarrior是Metrowerks公司为ARM公司所开发的IDE。
图1，新建工程ADS为用户提供了7个模板，分别是：ARM Executable Image：用于由ARM指令的代码生成一个ELF格式的可执行映象文件；ARM Object Library：用于由ARM指令的代码生成一个armar格式的目标文件库；Empty Projec t：用于创建一个不包含任何库或者源文件的工程；Makefile Importer Wizard：用于将VC的nmake或者GNU make文件转入到Code Warrior IDE工程文件；Thumb ARM Executable Imag e：用于由ARM指令和Thumb指令的混合代码生成一个可执行的ELF格式的映象文件；Thumb Executable image：用于由Thumb指令创建一个可执行的ELF格式的映象文件；Thumb Object Library：用于由Thumb指令的代码生成一个armar格式的目标文件库。
一般情况下均选择“ARM Executabel Image”，然后在“Project name:”栏输入工程名称，在“Location:”栏指定路径，本例子的工程名称为“Hello”，点击确定后“Hello”工程建立。
图2，设置工程路径和工程名工程建立以后将生成一个空的工程管理窗口，如下图所示：图3，工程管理窗口接下来就是向工程内添加和建立目标文件了，由于44B0学习评估板具有较多的资源，故其启动文件也较为复杂，所以一般都是直接打包使用，因此在添加启动文件之前请先将“44B0EVB”文件夹复制到“Hello”工程目录下，然后通过工程管理窗口进行启动文件的添加，如下图所示：图4，建立Group先通过点击右键选择“Create Group”，建立一个“44B0X”文件夹，然后再右键选择“Add Files…”来添加启动文件，如下图所示：图5，添加启动文件图6，添加文件到Target在添加文件的过程中你可能已经发现了CodeWarrior IDE为用户建立了三个Target，分别是“DebugRel”、“Realse”、“Debug”，这三个Target分别表示三种调试方式。
ADS2006A快速入门培訓中心翻譯僅供內部交流第一章使用ADS项目当你生成、仿真及分析设计以达到你的设计目标时，ADS使用项目自动组织和存储数据。
一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。
使用主窗口可以创建和打开项目。
当你运行ADS时这个窗口就会显示。
如下图：创建项目使用主窗口创建项目，然后你可以用来组织你的设计。
一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。
创建一个项目包括以下几个步骤：打开项目一次只能打开一个项目。
当你开始打开一个项目，在当前打开的项目自动关闭前你会被提示去保存你对它所做的任何修改。
使用下面的方法可以打开一个项目：1.选择File>Open Project，然后使用对话框定位并打开项目。
2.使用主窗口上的File Browser栏定位项目并双击来打开它。
共享项目使用主窗口可以重新使用和共享项目而不需要手动包括所有组成项目的个体部分。
●添加链接来创建一个分级项目选择File>Include/Remove Projects，然后使用对话框定位并链接到这个项目。
●创建拷贝来复制一个项目选择File>Copy Project，然后使用对话框定位并拷贝这个项目。
●存档/不存档来转移一个简洁的项目存档文件选择File>Archive Project，然后利用对话框定位并存档项目。
第二章使用ADS的设计ADS使用设计来存储你达到你设计目标而生成的原理图和布局图信息。
一个设计可以由单个的原理图或布局图组成，或者它可以由许多作为单个设计包含的内部子网络的原理图和布局图组成。
项目中的所有设计都可以直接从主窗口或从一个设计窗口内显示和打开。
在一个设计窗口中你可以：●创建和修改电路图和布局图●添加变量和方程●放置和修改元件、封装及仿真控制器●指定层及显示参数●使用文本和说明插入注释●由原理图生成布局图（及从布局图到原理图）创建一个设计和布局图的基本步骤如图所示：创建设计你可以使用下面两种方法之一创建一个新的设计（布局图）：●选择主窗口上的Window>New Schematic或原理图（布局图）窗口上的File>NewDesign，然后使用对话框为你创建的文件命名。

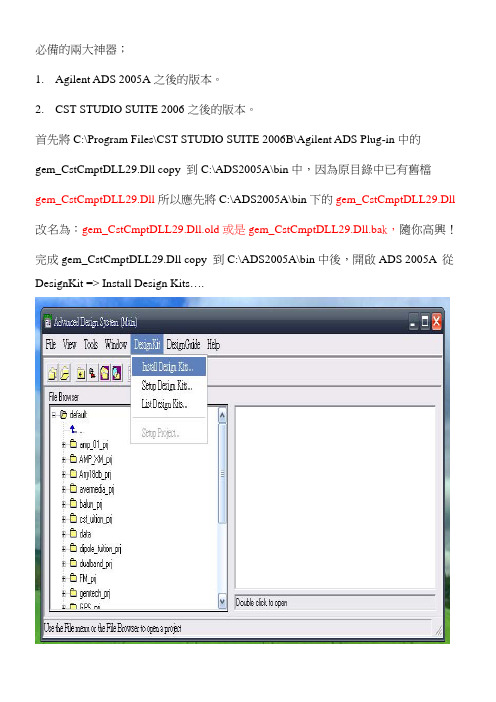

必備的兩大神器；1.Agilent ADS 2005A之後的版本。
2.CST STUDIO SUITE 2006之後的版本。
首先將C:\Program Files\CST STUDIO SUITE 2006B\Agilent ADS Plug-in中的gem_CstCmptDLL29.Dll copy 到C:\ADS2005A\bin中，因為原目錄中已有舊檔gem_CstCmptDLL29.Dll所以應先將C:\ADS2005A\bin下的gem_CstCmptDLL29.Dll 改名為：gem_CstCmptDLL29.Dll.old或是gem_CstCmptDLL29.Dll.ba k，隨你高興！ 完成gem_CstCmptDLL29.Dll copy 到C:\ADS2005A\bin中後，開啟ADS 2005A 從DesignKit => Install Design Kits….點選Path那列的Browse…找到C:\Program Files\CST STUDIO SUITE 2006B\Library\ADS\CST_ADS_DK_1 => OK完成後可以暫時關閉 ADS 2005A了。
接著啟動CST STUDIO SUITE 2006…..之 CST MICROWA VE STUDI O。
先做你想做的事，我以作Dipole Antenna為例。
運算完成後...打開Solve => ADS Co-Simulation…必須打勾與填寫的地方…這是零件名稱要記得完成後，存檔再離開CST MICROWA VE STUDIO，也可讓CST MICROWA VE STUDIO 休息了，關了它吧！再開啟ADS 2005A…【只有首次構建要如此步驟，構建好後就爽了】，做自己在ADS 中的Project…..叫入CST的Dipole Antenna Component 從這裡這是零件名稱記得嗎？零件調入後頻率/掃描點數條件要相同！當你在ADS中改變了CST Component的條件後，再啟動ADS Run時，會自動叫出CST來協同運算。
实验九、最终系统和电路仿真概述这是最后一个实验，把课程中的所有电路放在一起：放大器和滤波器。
它们代替了在前面实验中使用的特性（behavioral）系统模型。
任务●在系统中为1900MHz放大器构造一个子电路。
●使用Smart Simulation Wizard（灵活仿真魔术棒）。
●建立一个具有GSM源的谐波平衡仿真，并对它进行仿真。
●用CDMA源建立并运行一个CE仿真。
●运用一个数据显示例子，对ACPR和功率谱进行仿真。
●编程Marker sliders（游标）来规范（customize）数据显示。
●选作：具有最少指示的联合仿真。
目录1.为库创建最终Amp_1900子电路 (148)2.用灵活仿真魔术棒（Smart Simulation Wizard)对AMP_1900进行仿真 (149)3.创建一个由扫描LO的HB（谐波平衡）最终原理图和方程 (153)4.谐波平衡(HB)最终仿真：具有本振功率和噪音扫描的双音分析 (155)5.查看NF,Conv Gain,dbm_out和IF gain并作图 (157)6.最终的包络仿真：CDMA源 (157)7.打开一个DDS的例子，对ACPR和功率谱作图 (158)8.用一个编程的游标(marker slider)作频谱图 (160)9.选作：RF特性系统的联合仿真 (162)步骤1．为库创建最终AMP_1900子电路a．用一个新名AMP_1900保存最后的放大器电路包络设计(ckt_env_gsm)，这个原理图将成为一个你的系统任务中要用到最终的放大器设计。
b．如图所示．删去所有的仿真控制元件、变量、源等。
设置Vdc=5V。
在File>Design Parameters中将元件实例名改为AMP_1900,符号名为SYM_Amplifier。
同时，确定放置端口连结器（port connector）1和2到输入输出端。
检查电路并保存和关闭AMP_1900设计。
ADS软件学习基础教程ADS（Advanced Design System）是一种电子设计自动化（EDA）软件，主要用于射频（RF）和微波电路的仿真、分析和设计。
ADS软件功能强大，可以帮助工程师们提高电路设计的效率和准确性。
本文将介绍ADS软件的基础知识和使用方法，帮助读者快速入门。
一、ADS软件的安装与启动2.安装完成后，在桌面上点击ADS的快捷方式图标，启动软件。
二、ADS软件的界面介绍2.工具条：常用的工具按钮，如保存、运行仿真等。
3.工程浏览器：显示当前工程的层次结构，包含电路原理图、仿真设置等。
4.图形画布：用于绘制电路原理图和显示仿真结果。
1.在主菜单栏中选择“文件->新建->原理图”，新建一个电路原理图。
3.在画布上选择合适的元件，如电阻、电容等，放置到画布上。
4.连接元件，通过点击元件的引脚进行连接。
5.设置元件的参数，如电阻值、电容值等。
四、仿真设置与运行1.在主菜单栏中选择“仿真->配置”，打开仿真设置对话框。
2.选择仿真类型，如直流分析、交流分析等。
3.配置仿真参数，如频率范围、信号源设置等。
4.点击“确定”按钮，保存设置。
5.在主菜单栏中选择“仿真->运行仿真”，开始进行仿真。
五、分析仿真结果1.在工具栏中选择相应的分析工具按钮，如频谱分析、器件参数等。
2.点击图形画布上的仿真结果，选择需要分析的信号。
3.在弹出的分析工具窗口中，查看相应的仿真结果。
4.可以进行数据曲线的绘制、保存和打印。
六、高级功能学习1.了解ADS的高级功能，如直流传输线模拟、嵌入式系统仿真等。
2.学习ADS的引用设计和多项目管理功能，提高设计效率。
3.掌握ADS的参数化设计功能，用于设计参数的变化分析。
4.了解ADS的快速优化功能，自动优化电路设计的特定参数。
七、学习资源与实战应用2.在网上查找相关的学习资源和教程，如视频教程、示例项目等。
3.参加相关的培训或研讨会，与其他工程师交流学习经验。
目录实验一、电路仿真基础 (1)实验二、系统仿真基础 (20)实验三、 DC仿真和电路模型 (36)实验四、 AC仿真和调整 (55)实验五、 S参数仿真和优化 (72)实验六、滤波器：瞬态，设计指导，momentum，DAC (95)实验七、谐波平衡仿真 (115)实验八、电路包络仿真 (132)实验九、最终电路/系统仿真 (147)附录A、射频瞬态仿真器 (167)附录B、谐波平衡仿真器 (173)附录C、电路包络仿真器 (181)《ADS2005仿真实验教程》是设计一个用于1900MHz GSM的RF接收系统，包含的部件主要有：200MHz由集总参数元件构成的低通滤波器1900MHz由微带线构成的带通滤波器1900MHz的功放把1900MHz变到200MHz的混频器其他小部件在完成这个系统的过程中，就可以掌握目录所示的内容。
实验一、电路模拟基础概要该实验包括用户基础界面，ADS文件的创建过程包括建立原理图、仿真控件、仿真、和数据显示等部分的内容。
该实验还包括调谐与谐波平衡法仿真的一个简单例子。
目标●建立一个新的项目和原理图设计●设置并执行S参数模拟●显示模拟数据和储存●在模拟过程中调整电路参数●使用例子文件和节点名称●执行一个谐波平衡模拟●在数据显示区写一个等式目录1.运行ADS (2)2.建立新项目 (3)3.检查你的新项目内的文件 (5)4.建立一个低通滤波器设计 (5)5.设置S参数模拟 (6)6.开始模拟并显示数据 (7)7.储存数据窗口 (9)8.调整滤波器电路 (10)9.模拟一个RFIC的谐波平衡 (12)10.增加一个线标签（节点名称），模拟，显示数据 (16)12步骤1.运行ADS在开始菜单中选择“Advanced Design System 2005A → Advanced Design System ”（见图一）。
图一、开始菜单中ADS 2005A 的选项用鼠标点击后出现初始化界面。
ADS功能概述（ADS2005A,ADS2004A,ADS2003C）ADS电子设计自动化（EDA软件全称为Advanced Design System，是美国安捷伦（Agilent）公司所生产拥有的电子设计自动化软件；ADS功能十分强大，包含时域电路仿真(SPICE-like Simulation)、频域电路仿真(Harmonic Balance、Linear Analysis)、三维电磁仿真(EM Simulation)、通信系统仿真(Communication System Simulation)和数字信号处理仿真设计（DSP）；支持射频和系统设计工程师开发所有类型的RF设计，从简单到复杂，从离散的射频/微波模块到用于通信和航天/国防的集成MMIC，是当今国内各大学和研究所使用最多的微波/射频电路和通信系统仿真软件软件。
ADS软件版本有ADS2005A、ADS2004A、ADS2003C、ADS2003A、ADS2002C和ADS2002A等。
此外Agilent公司和多家半导体厂商合作建立ADS Design Kit 及Model File 供设计人员使用。
使用者可以利用Design Kit 及软件仿真功能进行通信系统的设计、规划与评估，及MMIC/RFIC、模拟与数字电路设计。
除上述仿真设计功能外，ADS软件也提供辅助设计功能，如Design Guide是以范例及指令方式示范电路或系统的设计流程，而Simulation Wizard是以步骤式界面进行电路设计与分析。
ADS还能提供与其他EDA软件，如SPICE、Mentor Graphics的ModelSim、Cadence的NC-Verilog、Mathworks的Matlab等做协仿真（Co-Simulation），加上丰富的元件应用模型Library及测量/验证仪器间的连接功能，将能增加电路与系统设计的方便性、速度与精确性。
下面来对ADS的仿真设计方法、ADS的辅助设计功能、以及ADS与其他EDA 设计软件和测量硬件的连接作个详细的介绍。
第一章:使用ADS项目当你生成、仿真及分析设计以达到你的设计目标时，ADS使用项目自动组织和存储数据。
一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。
使用主窗口可以创建和打开项目。
当你运行ADS时这个窗口就会显示。
如下图：创建项目使用主窗口创建项目，然后你可以用来组织你的设计。
一个项目包括电路原理图、布局图、仿真、分析和你创建的设计的输出信息，这些信息通过一些链接可以加到其他设计或项目中。
创建一个项目包括以下几个步骤：打开项目一次只能打开一个项目。
当你开始打开一个项目，在当前打开的项目自动关闭前你会被提示去保存你对它所做的任何修改。
使用下面的方法可以打开一个项目：1. 选择File>Open Project，然后使用对话框定位并打开项目。
2. 使用主窗口上的File Browser栏定位项目并双击来打开它。
共享项目使用主窗口可以重新使用和共享项目而不需要手动包括所有组成项目的个体部分。
1. 添加链接来创建一个分级项目选择File>Include/Remove Projects，然后使用对话框定位并链接到这个项目。
2. 创建拷贝来复制一个项目选择File>Copy Project，然后使用对话框定位并拷贝这个项目。
3. 存档/不存档来转移一个简洁的项目存档文件选择File>Archive Project，然后利用对话框定位并存档项目。
第二章:使用ADS的设计ADS使用设计来存储你达到你设计目标而生成的原理图和布局图信息。
一个设计可以由单个的原理图或布局图组成，或者它可以由许多作为单个设计包含的内部子网络的原理图和布局图组成。
项目中的所有设计都可以直接从主窗口或从一个设计窗口内显示和打开。
在一个设计窗口中你可以：●创建和修改电路图和布局图●添加变量和方程●放置和修改元件、封装及仿真控制器●指定层及显示参数●使用文本和说明插入注释●由原理图生成布局图（及从布局图到原理图）创建一个设计和布局图的基本步骤如图所示：创建设计你可以使用下面两种方法之一创建一个新的设计（布局图）：●选择主窗口上的Window>New Schematic或原理图（布局图）窗口上的File>New Design，然后使用对话框为你创建的文件命名。
●选择原理图窗口上的Insert>Template，并且为新文件选择一个模板。
当你选择了一个模板，大部分初始设置、原理图和仿真的配置及数据分析都会自动完成。
为了创建一个设计需要：将设计列表即使你关闭了所有的原理图和布局图窗口，你所打开的设计仍然保留在内存中直到你明确的清除它或者退出程序。
将设计列表可以：∙ ●选择原理图（布局图主窗口）的窗口菜单中的设计∙ ●双击主窗口中的Network目录来显示所有的设计，然后双击一个设计将它的原理图、布局图及分级信息列表在原理图窗口中选择Tools>Hierarchy显示设计的Hierarchy对话框可以查看一个设计的元件层次。
在主窗口中选择View>Design Hierarchies显示DesignHierarchies对话框可以查看一个项目的设计层次。
打开设计你可以使用主窗口或者原理图（布局图）窗口打开一个设计（布局图）。
●在原理图（布局图）中选择File>Open，然后使用对话框定位并且打开设计●使用主窗口的File>Browser栏定位设计（布局图），然后双击打开它。
打开一个设计可以：添加元件在你创建自己设计的设计窗口的绘图区，你可以放置、连接及设置下列项：●元件●数据项●测试源●仿真控制器你还可以添加整个电路作为子网络来创建分级设计。
注意当你选择一个模块开始一个设计时，大部分仿真和分析设置及配置会自动完成。
为了添加一个元件：绘制外形为了创建一个布局图，你可以在设计窗口的绘图区绘制或修改外形来创建你的布局图。
你还可以添加Traces来描述电气连接。
放置一个外形可以：从Draw菜单中选择外形或者点击工具条上适当的按钮在绘图区希望的位置画出外形。
同步设计使用同步设计（Schematic window > Layout > Generate/Update Layout或者Layout window > Schematic > Generate/Update Schematic）来生成及同步你的原理图和布局图的线图和符号。
你调用同步操作的窗口是目标文件产生和更新的源。
文件设计ADS有一个文件工具，可以利用项目中的设计及结果生成HTML文件。
这种“电子笔记本”生成工具可以被用来：●捕获项目中的原理图、布局图及数据显示图像，并且从其他源中输入图像●生成可以在ADS外分类和查看的HTML文件第三章:ADS中的仿真设计ADS提供可以添加和配置的控制器来仿真、最优化及检测你的设计。
一个DSP设计仿真需要一个数据流控制器，同时一个模拟/RF设计仿真需要一个或更多各种控制器。
你可以添加并配置合适的控制器或者插入包含合适控制器的模板（在原理图窗口中选择Insert>Template）。
仿真一个设计……仿真的状态显示在一个信息窗口中。
模拟/RF电路仿真模拟/RF仿真通过明确地描述电路方程体系并求其数字解来计算电路对一个特定激励的响应。
每个仿真技术如下完成这项分析。
DC分析求解非线性普通微分方程（ODEs）的系统求得一个平衡点所有时间导数是常数（0）非线性代数方程系统暂态分析求解非线性普通微分方程（ODEs）的系统用一个有限微分近似值替代时间导数（综合法）非线性代数方程系统序列（一个系统在不同时间点）谐波平衡（HB）求解非线性普通微分方程（ODEs）的系统稳态方法由截短傅立叶序列近似的解在频域中，非线性ODEs系统变为非线性代数方程系统求解非线性代数方程使用Newton-Raphson运算法则（牛顿法则）求解非线性代数方程的方法如下：问题转换为一组线性方程系统二次收敛逼近解法（每次迭代得误差平方）Momentum 仿真、优化设计及图形化显示结果Momentum包括仿真、优化设计及图形化显示，用来仿真多层高频电路板、天线、混合器、多片模块和综合电路的特性。
Momentum使你可以：当电路模型范围超出或模型不存在时仿真识别元件间寄生耦合超出简单的分析及确定设计电路特性自动检测图形化电流流程并且3维显示远场辐射Momentum是一种电磁仿真器，可以计算普通平面电路的S参数，如微带线、槽形线、带状线、共面波导及其他布局技术。
Momentum Optimization自动改变几何参数帮你达到最佳结构来满足电路或元件特性目标。
Momentum Visualization提供一个仿真结果的3维透视画法使你能够查看并激励导体和槽缝中的电流，并且查看远场辐射图的2维及3维表示。
仿真控制器基于将要仿真的设计类型和想要分析的种类，给设计添加一个或多个仿真控制器。
仿真器功能描述典型使用数据流控制器使用Agilent Ptolemy仿真器控制数字信号处理的数字及时钟信号的混合信号。
所有信号处理设计DC仿真控制器对于所有RF/模拟仿真是基本的。
它表现为一个拓扑检查及一个DC操作点的分析。
所有RF/模拟设计AC仿真控制器获取小信号传输参数如电压增益、电流增益及线性噪声电压和电流。
滤波器放大器S参数仿真控制器提供S参数、线性噪声参数、跨导及导纳。
可以用来达到AC仿真的很多目的。
滤波器振荡器放大器谐波平衡仿真控制器利用非线性谐波平衡技术来找在频域稳定状态的解决办法。
混频器振荡器功率放大器无线电收发机电路封装仿真控制器利用混合频域－时域分析技术来得到对复杂信号如数字调制RF信号的快速、完整的分析。
混频器振荡器功率放大器无线电收发机锁相环LSSP仿真控制器执行大信号S参数分析来描述非线性行为。
附随的P2D仿真器可以加快随后的分析。
功率放大器XDB仿真控制器寻找一个用户定义的增益压缩点，在那一点上实际功率曲线偏离理想线性功率曲线。
功率放大器混频器瞬态仿真控制器完全在时域中利用一个简化的模型解决非线性电路来说明分布式元件的频率响应。
混频器功率放大器开关电路第四章：ADS仿真结果显示和分析当分析设计时，ADS使用数组存储你输入的仿真信息。
你可以使用Data Display 窗口显示这些信息以便分析。
Data Display窗口还可以被用来从其他源如一个网络分析仪输入的数据。
在Data Display窗口中你可以：以多种图表和格式显示数据●使用标记读取曲线上特定点的数据●使用方程式表现对数据的处理●用文本及插图注释结果如果你做了以下几步之一（或者如果这些你一个也没有做但有一个空白的数据显示窗口打开着），一旦仿真结束，数据会自动显示：●仿真前指定一个数组并且显示●使用一个模拟/RF仿真的原理图模板●在接收器的绘图参数中指定矩形为信号处理仿真创建数据显示创建一个数据显示的基本过程如图所示：1. 选择包含你想要显示数据的数组2. 为显示选择绘图类型3. 为显示挑选数据变量4. 选择显示的扫描类型为了更好地显示，你还可以添加：●用来识别指定的数据点的标记●用文本和插图来注释如果你使用模板创建一个你已经仿真了的设计，用来为数据分析创建的显示的初始设置和配置已经为你自动进行了。
创建一个数据显示：查看结果可以从主窗口、原理图窗口或布局图窗口查看仿真结果选择Window > Open Data Display并使用对话框载入及打开结果。
仿真结果显示如下图：使用函数你可以利用等式对仿真中产生的数据的进行操作。
这些等式使用基于AEL，Application Extension 语言的函数很有创造性。
创建并插入一个等式如下图：第五章：ADS输入输出输入或输出一个设计（原理图或布局图）的步骤：●在原理图或布局图窗口选择File>Import(或Export)●选择文件类型●输入文件名输入或输出数据的步骤：●在原理图窗口选择Window>New File/Instrument Server●点击Read（或Write）●指定文件类型及路径数据传输格式格式描述用法Touchstone（SnP）格式SnP 小信号S、H、Y、Z 或G参数。
可能还包括随意噪声数据（仅限2端口数据）。
其中n是端口数，从1到99。
n端口S参数文件（SnP）Data Items Library组成部分当从数组向文件中写入数据，变量名只能是S、H、Y、Z或G，例如S[1,1]，S[1,2]，G[1,1]，G[1,2]。
变量名用来确定数据的类型。
数组中第一组与数据类型匹配的数据将会输出。
不可能任意选择那个数据将会输出。
CITIfile格式CITI 网络分析仪支持的一种普通数据格式。
