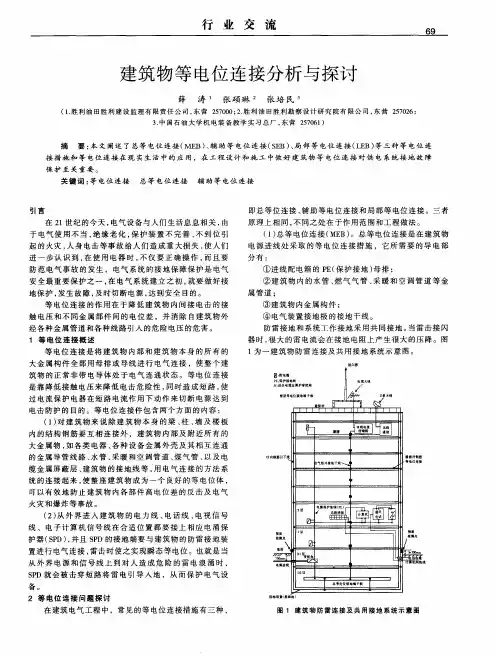

建筑物等电位连接

等电位连接在现代建筑物防雷中的重要性摘要：等电位连接可以减少人体同时接触不同电位所引起的点击反应，可以防范累雷电反应以及增加信息设备抗干扰的能力。

等电位连接是综合防雷系统中的组重要的基本措施之一，利用建筑物作为接地体、钢筋混凝土柱筋作为引下线、每层圈梁和柱筋以及各种金属架构相互焊接成网，做好等电位连接。

可以在经济实惠的同时达到防雷的目的，防止雷电脉冲对电子设备的侵害。

可见等电位连接在建筑物防雷系统中有着十分重要的作用，因此要做好现代建筑中的等电位连接，更好的起到等电位连接的防雷作用。

关键字：等电位连接；现代建筑物；防雷；重要性中图分类号：tu856文献标识码：a前言《建筑物电子信息系统防雷技术规范》强调了等电位连接的重要地位，规定需要保护的电子信息系统必须采取等电位连接与接地保护措施。

但是现实生活中一些建筑物对于等电位连接的应用上还存在着一定问题，本文将阐述等电位连接在现代建筑物防雷中的重要作用及其应用。

等电位连接的意义有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。

美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。

” gb50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。

”二、建筑物等电位连接的重要性（一）防止雷电波沿线侵入建筑物一般来说，有各种各样的线进出建筑物,其中包括配电系统架空、埋地电缆、电子信息系统信号线、煤气管道、金属水管等,若不进行等电位连接,这些进出建筑的管线会将直击或感应的雷电波引入建筑物,从而击毁建筑或者设备，设置会危害到生命财产安全。

各种进线与设备进行等电位连接之后通过地线释放雷电流,从而起到保障设备不受侵害以及保护生命和财产安全的作用，但是因进线与设备外壳之间实际上是准等电位，因此浪涌保护器都会有一定的残压存在，所以应尽量选用与设备绝缘耐压水平相配合的浪涌保护器，以便达到更好的防雷目的。

建筑物等电位联结及防雷接地本工程按二类防雷建筑设置，沿屋面女儿墙设置避雷带，并在屋面设置不大于10m*10m或12m*8m的避雷网用作接闪器，屋顶利用金属屋面作为接闪器防直雷击。

利用柱子内两根结构主筋大于φ16做防雷引下线，上下通长焊接，上端与接闪器相连接，下端与接地体连接，引下线间距不大于18米。

所有突出屋面的金属物应与屋面防雷装置相连，所有空出屋面的非金属物均装设接闪器，接闪器采用φ12镀锌圆钢和屋面防雷装置连接。

建筑物内主要金属物就近与防雷接地预埋件相连。

利用外墙结构梁板或剪力墙内两根水平钢筋焊通，形成均压环，引下线与均压环相连。

利用结构地板及基础梁内2根主钢筋焊通用作接地装置，防雷接地与强弱电电气设备共用基础接地装置，接地电阻要求不大于1欧姆，基础施工完毕后，应实测各引下点的接地电阻，如不满足要求，应外引加打人工接地极。

设置总等电位联结及局部等电位联结。

本工程的变配电房、柴油发电机房采用-63×5的镀锌扁钢从接地引下线结构主钢筋上引出，然后沿建筑物的内墙敷设一圈接地体，接地安装高度为距地0.3m，1.5m间距设一个卡子。

关于等电位联结随着人们对建筑内的安全防护问题的日益重视，关于等电位联结的条文在国际电工标准IEC60364－5－548:1996和我国电气标准GB 50096—1999 <<住宅设计规范>>、GB 50057—94 <<建筑物防雷设计规范>>、GB 50054—95<<低压配电设计规范>>、JGJ/T 16—92<<民用建筑电气设计规范>>等都将它规定为电气安全的基本要求。

一、等电位联结的有关规定等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来以达到减少电位差称为等电位联结。

等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。

1、总等电位联结(MEB)是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排(总接地端子板)上而互相联结：——进线配电箱的PE（PEN）母排；——自接地极引来的接地干线（如需要）；——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管；——建筑物的金属结构；钢筋混凝土内的钢筋网;——当有人工接地装置,也包括其接地极引线(接地母线)。

2、局部等电位联结(LEB)是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

3、辅助等电位联结(SEB)是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结,。

二、等电位联结作用1、总等电位联结作用总等电位联结作用于全建筑，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除自建筑物外沿电气线路和各种金属管道窜入的危险故障电压，有利于消除雷击电磁脉冲干扰，减少保护装置据拒动带来的危害。

如根据国内外电气事故统计，低压系统短路大多为相线碰设备外壳、金属管道结构和大地的接地故障(接地短路)，而这些设备外壳、管道、结构带对地故障电压沿电气线路和各种金属管道窜入的危险故障电压易导致人身电击或电气火灾事故，住宅内作总等电位联结可消除或降低这种故障电压，其效果胜过单纯的接地。

16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。

16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。

2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。

3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。

16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。

16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。

2. 预埋安装完毕、保护管已预埋。

3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。

4. 施工作业面清理完毕。

16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。

2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。

3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。

建筑物等电位联结建筑物等位连接（Equipotential Bonding）是一项在建筑工程中至关重要的安全措施。

它涉及将建筑物中的所有导体连接在一起，以确保它们保持相同的电位。

这种连接对于防止电击和其他电气事故非常关键。

在本文中，我们将探讨建筑物等位连接的重要性、执行方法和一些实际的应用案例。

首先，让我们了解建筑物等位连接的原理。

当建筑物中的导体处于相同的电位时，无论其是否与其他设备或地面接触，电流都不会通过人体或其他触摸它们的物体。

这种等位连接能够有效地分散电流并确保人们避免电击。

而如果建筑物中的导体不连接在一起，就会导致不同电压的出现，从而增加了触摸电压和电击风险。

为了实现建筑物等位连接，可以采取一些具体步骤。

首先，建筑物的金属结构应该与地面接地系统连接。

这通常是通过埋设地下导线或钢筋来实现的。

其次，建筑物中的所有金属导体，如电线、管道和设备的外壳，都应连接到这个地下系统上。

这种连接可以通过安装等位连接条或导线来完成。

最后，确保所有进行连接的部件表面都足够接触良好，以确保电流能够自由地流动，不会在接触面产生高电阻。

现在我们来看一些实际的应用案例。

首先，游泳池是一个非常需要等位连接的场所。

在游泳池周围的地面上通常存在很大的潮湿，这增加了人们触电的风险。

通过将游泳池的金属结构和设备与地下系统连接起来，可以确保在任何情况下都维持着安全的电位。

另一个应用案例是医院。

医院中有很多敏感的医疗设备，这些设备要求在任何时候都具有稳定的电力供应，并且不能由于电击风险而对患者和医护人员构成威胁。

通过在医院建筑中实施等位连接，可以确保所有的电源和设备都处于相同的电位，从而降低了电击和电气事故的风险。

此外，建筑物等位连接在工业设施中也非常重要。

例如，化工厂和制造工厂中有许多对电力供应要求严格的设备和系统。

通过建筑物等位连接，可以保持所有导体的电位一致，防止电气事故，确保工人和设备的安全。

总结来说，建筑物等位连接是一项至关重要的安全措施，可以确保建筑物内部的金属导体处于相同的电位。

建筑物等电位联结构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。

什么是等电位联结？就是将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

怎样做等电位联结？等电位联结分为：总等电位联结(MEB)和局部等电位联结(LEB) 。

国家建筑标准设计图集《等电位联结安装》(02D501-2)对建筑物的等电位联结具体做法作了详细介绍。

总等电位联结做法是通过每一进线配电箱近旁的总等电位联结母排将下列导电部分互相连通：进线配电箱的PE(PEN)母排、公用设施的上、下水、热力、煤气等金属管道、建筑物金属结构和接地引出线。

它的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

局部等电位联结做法是在一局部范围内通过局部等电位联结端子板将下列部分用6mm2黄绿双色塑料铜芯线互相连通：柱内墙面侧钢筋、壁内和楼板中的钢筋网、金属结构件、公用设施的金属管道、用电设备外壳（可不包括地漏、扶手、浴巾架、肥皂盒等孤立小物件）等。

一般是在浴室、游泳池、喷水池、医院手术室、农牧场等场所采用。

要求等电位联结端子板与等电位联结范围内的金属管道等金属末端之间的电阻不超过3。

等电位联结有什么作用？主要是各种保护作用：1.雷击保护IEC标准中指出，等电位连接是内部防雷措施的一部分。

当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10kV量级，危险极大。

但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

2.静电防护静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。

建筑物等电位联结系统施工的通病及防治摘要：在建筑工程施工中，等电位联结是保护设备及人身安全、系统功能的重要措施，目前大部分设计单位在设计说明中缺乏等电位联结的详尽说明，只是注明参照标准图集15D502，平面图中也缺少相应的具体线路布局和布置要求。

导致因施工单位技术水平不一，反复出现质量问题，通病一直存在，不能满足建筑物安全和功能要求。

关键词：危险电压、电位差、功能、安全随着建筑业的发展，建筑物采用的机电系统越来越全面，建筑智能化水平越来越高，对建筑物系统运行安全和功能提出了更高的要求，这就需要建筑设计和施工单位加强等电位联结知识的学习，提高自身技术能力，以保证建筑物设备、人身的安全和系统运行的可靠。

等电位联结作用于建筑物，在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

1.等电位联结系统的组成及功能1.系统组成等电位联结系统按照功能分为保护性和功能性两类。

保护等电位联结系统包括：总等电位联结、辅助等电位联结和局部等电位联结。

功能等电位联结系统主要是针对电子信息设备，分为采用保护联结导体连接到联结环形导体（BRC）、采用保护接地导体联结的星形网络、多个网格等电位联结的星形网络、共用网状联结星形网络四类。

1.2.系统功能保护类等电位联结系统通过传递危险故障电位，将接触电压降至安全电压限值50V以下。

总等电位联结系统连接的部位包括：总保护导体（保护接地导体和保护接地中心导体）、电气装置总接地导体/总接地端子板、建筑物内水管/燃气管/采暖和空调管道等各种金属管道、可接用的建筑物金属结构部分。

来自建筑物外部的金属管道、金属结构、金属导体还应在建筑物内距引入点最近的地方做总等电位联结。

功能等电位联结的功能是为了电子设备取得接近地电位的参考电压，保证其正常运行。

1.通病及改进措施找实际施工中，由于技术人员未能全面掌握等电位联结系统的知识和相关规范要求，导致在总等电位端子箱设置、接地干线系统回路设置、端子箱与干线的连接、局部等电位设置等方面经常出现质量问题，常见的通病如下：2.1.总等电位联结设置位置及数量不正确总等电位联结的数量与电源进线数量不符，设置位置远离进线箱，总等电位联结系统未连通。

建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通。

1 进户线配电箱的母排。

2 公用设施有金属管道，如上、下水，热力，燃气等管道。

3 建筑物金属结构。

4 接地极引线。

1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。

1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。

3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。

4 等电位联结线与金属管道的连接。

应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。

金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。

1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。

建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。

等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。

为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。

1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。

1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。

1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。

如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。

2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。

2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。

2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。
