网络测试与故障诊断实验教程ppt-PowerPoint

  • 格式：pptx
  • 大小：807.47 KB
  • 文档页数：76

下载文档原格式

  / 76

合集下载

计算机网络故障检测讲座PPT

计算机网络故障检测讲座PPT

图8-10 选择语言
h
17
图8-11是将Webmin设置为中文界面后的效果。可 以看出Webmin中的某些内容实际上仍是英文的，因为 它有些部分的国际化做得并不是很好。
图8-11 Webmin的中文界面
h
18
8.2 配置本机网络信息
下面的内容介绍使用Linux中GUI环境下的网络配 置工具netconf 。
h
26
登录Webmin并单击Webmin的“服务”图 标，进入服务管理页面，找到Samba的配置图 标，如图8-16所示。
图8-16 配置Samba服务器
h
27
单击“Samba Windows文件共享”图标，进入 “Samba共享管理器”页面，在这里可以对Samba的各 项参数进行设置，如图8-17所示。
图8-8 语言选择和主题界面
h
15
接着单击“Webmin Configuration”图标，进入如图 8-9所示的语言配置界面，在该页面中可以对Webmin 自身的各种参数进行设置，其中就包括语言。
图8-9 Webmin配置页面
h
16
单击“Language”图标，进入如图8-10所示的语言选 择页面，从“Display in language”下拉列表中选择 “Simplified Chinese（ZH_CN）”项，然后单击“Chang Language”按钮将Webmin的默认语言设置为简体中文。
# /etc/Samba/smb.conf
[global]
workgroup=mylinux
指定三个DNS服务器。
图8-15 指定DNS服务器地址
h
22
8.3 利用Samba实现Linux与Windows的资源共享

优选网络故障排查教程ppt(共40张PPT)

优选网络故障排查教程ppt(共40张PPT)

利用 Tracert工具进行路由检测
Tracert：显示到达目标地址所经过的路由器的IP地址。
常见网络故障点
Ipconfig /renew：DHCP客网户卡端手设工备向服务器刷新请求；
Switch(config)#interface fa 0/1 硬件故障是指网络设备或通信媒体的故障
重新安装网卡驱动程序，•确保设备症管状理：器的网络适配器中有网卡。
利用Arp工具检验MAC地址解析
➢Arp(Address Resolution Protocol)：
地址解析协议。 Arp –a：显示本机arp缓存内容
Arp –d：清空本机arp缓存内容 Arp –s：在本机添加一条静态缓存
利用Hostname工具查看主机名
➢Hostname：显示本机的主机名称
网络故障排除步骤
第五步：检验故障是否被排除
请操作人员测试一下故障是否依然存在，这 可以确保是否整个故障都已被排除。只是简要地 请用户按正常方法操作有关网络设备即可，同时 请用户快速地执行其它几种正常操作。有时解决 一个地方的问题会引出别处的问题；有时问题是 解决了，但可能会掩盖其它故障。
常用网络命令介绍
息； Ipconfig /setclassid：设置网络适配器的DHCP类别。
利用Nbtstat工具查看NetBIOS使用情况
Nbtstat工具用于查看NetBIOS使用情况 nbtstat –n：查看客户机注册的NetBIOS名称
nbtstat –c：显示本机NetBIOS缓存信息
nbtstat –r：显示本机 NetBIOS统计信息
• 第二步：定位故障范围
• 通过第一步全面的收集的信息分析，可以将故障范围缩小到一
个网段或节点。基于所作的分析，判断故障是否与一个网段有关， 还是局限于一个节点。缩小故障范围是解决的开始。

最新实验7.5无线网络故障排除PPT课件

最新实验7.5无线网络故障排除PPT课件

例如： %Jul 10 14:35:52:713 2008 5002 LWPS/6/LOG :
Connection with AP [wa2100] goes down by reason of No.1（这个1就是原因代码）
0：处理出现内部错误引起TUNNEL DOWN时或是TUNNEL DOWN不好归类的原因。
宽限制。 ⑤用户上网位置环境发生较小的变化。但环境信号强度降低。 ⑥portal认证服务器故障。
实验步骤
(5)网络中断问题 问题描述：用户上网过程中出现网络中断问题。 客户端可能原因： ①用户上网位置环境发生较大变化，环境信号强度和质量降低。 ②用户无线网络环境突然存在干扰，无线网卡附近存在微波炉，开启了其他AP设备或其他
station (V3)查看在线用户情况，此处可能需要在得到用户登录账号后，通过认证服务 器关联查找到用户的MAC地址来确认其连接情况。 ③是否跨越不同vlan之间漫游造成。FAT AP只能二层漫游。
实验步骤
3. 无线产品部分常见问题处理指导 (1)无线控制器“OAP链接不成功”问题。 问题描述：登录到无线控制器上以后，试图通过OAP方式登录到交换板上进行查询
或者配置，却发现无法登录成功，提示The OAP connection is busy, please try again later!。 问题原因：一个交换板仅能支持一个OAP链接，也就是如果Console（或者telnet用 户）接口用户再使用OAP，那么其他用户就无法使用，如果试图链接就会出现上 面的信息。 处理方法：在用户视图下面执行free user-interface命令踢掉怀疑使用OAP链接的用 户，其中参数VTY和0分别为display users中的UI信息。 一个踢出Console接口用户的命令例子： <h3c-wlan-wx6103-A>free user-interface con 0 如果踢掉用户成功，再次进行OAP应该可以连接成功，否则可以踢掉所有的用户 进行测试。如果踢掉所有的用户也没有效果，只有重新启动设备或者联系研发确认。 应用预防和规避：

网络测试与故障诊断实验教程

网络测试与故障诊断实验教程

TIA/EIA标准
568 mercial Building Telemunications Cabling Standard 商业建筑电信电缆标准
569 mercial Building Standards for Telemunications Pathways and Spaces 商业建筑电信 通路和空间标准
❖ 电缆铺设/受力 ❖ 干扰
❖ 主要是动力系统
安装规定
❖ 弯曲半径水平大于4倍电缆直经;主干大于6倍电缆直径 ❖ 拉力 ❖ 端接/连接
6类布线系统测试标准
频率范围：1250MHz 对平衡双绞电缆 连接硬件 跳线 通道和永
久链路作了详细的要求 取消了基本链路的测试模型;采用永久链路
Permanent Link的测试模型 改善了在串扰和回波损耗方面的性能 保证在200MHz时的ACR余量大于0 提供两倍于超五类的带宽
测试限
❖ 允许的最大长度测量误差为10％ ❖ 计算最短的电气时延
长度的标准为100米通道和90米永久链路
❖ 不要安装超过100米的站点 ❖ 特殊情况要有记录
国际化标准制定组织简介
国际上主要有两大标准：TIA美国通信工业 委员会和ISO国际标准化组织
TIA制定美洲的标准;使用范围主要是美国 和加拿大
ISO是全球性的国家标准机构的联盟组织
国际化标准制定组织简介
TIA 通讯工业委员会
❖ TIA 通讯工业委员会是一个有1100多个会员 组成的贸易组织;这些会员实在全世界范围提 供服务 材料和产品的通信和电子 TIA帮助 开发了ANSI/TIA/EIA 568商业建筑通信布线 标准
6类标准发布的重要意义
正式确定了最终标准使得厂商和用户有了 制造 设计 安装和验收的依据

常用网络故障诊断命令ppt文档

常用网络故障诊断命令ppt文档

3. Bad IP address 表示用户可能没有连接到DNS服务器，所以无法解析这 个IP地址，也可能是IP地址不存在。 4. Source quench received 这个信息比较特殊，它出现的概率很小。它表示对方或 中途的服务器繁忙，无法回应。
5. Unknown host 这种出错信息的意思是，该远程主机的名字不能被域名 服务器(DNS)转换成IP地址。故障原因可能是域名服务器有 故障，或者其名字不正确，或者网络管理员的系统与远程主 机之间的通信线路有故障。
3.1.1 语法与参数
语法：
ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-r count] [-s count]
参数： -t：若使用者不人为中断会，系统就会不断ping下去。 -a：将目标机器标识转换为IP地址，其实不使用这个参 数直接ping目标主机也会在结果中显示目标主机的IP地址。 -n count：要求ping命令连续发送数据报，直到发出并 接收到count个请求。
(3) 对方确实存在，但设置了ICMP数据包过滤(比如防 火墙设置)。怎样知道对方是存在还是不存在呢，可以用带 参数 -a 的ping命令探测对方，如果能得到对方的NETBIOS 名称，则说明对方是存在的，有防火墙设置。如果得不到， 则多半是对方不存在或关机，或不在同一网段内。
(4) 错误设置IP地址。正常情况下，一台主机应该有一 个网卡、一个IP地址，或者多个网卡、多个IP地址。但如果 在一台计算机的“拨号网络适配器”(相当于一块软网卡)的 TCP/IP设置中，设置了一个与网卡IP地址处于同一子网的IP 地址，这样，在IP层协议看来，这台主机就有两个不同的接 口处于同一网段内。当从这台主机ping其他的机器时，会存 在这样的问题：

局域网常见故障的检测与排除共31页PPT

局域网常见故障的检测与排除共31页PPT

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克局域网常见故障的检测与排除
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。

网络故障检测与维护ppt课件


病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
4. ipconfig /release和ipconfig /renew
这是两个附加选项，只能在向DHCP服务器 租用其IP地址的计算机上起作用。如果我们输入 ipconfig /release，那么所有接口的租用IP地址 便重新交付给DHCP服务器（归还IP地址）。如 果我们输入ipconfig /renew，那么本地计算机便 设法与DHCP服务器取得联系，并租用一个IP地 址。请注意，大多数情况下网卡将被重新赋予 和以前所赋予的相同的IP地址。
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
-r count：在“记录路由”字段中记录传出和返回数据 包的路由，在一般情况下，您发送的数据包是通过一 个个路由才到达对方的，但到底是经过了哪些路由呢？ 通过此参数就可以设定您想探测的经过的路由个数， 不过限制在了9个，也就是说您只能跟踪到9个路由。 在下面一段数据中，您可以看出，从笔者的计算机到 202.102.224.25地址，从上到下通过的9个路由器的IP 地址，如图3-4所示。
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
-l size：指定发送到目标主机的数据包的 大小。在默认的情况下Windows的Ping发送的 数据包大小为32byt，我们也可以自已定义它 的大小，但有一个大小的限制，就是最大只能 发送65500byt。因为Windows系列的系统都有 一个安全漏洞。当一次发送的数据包大于或等 于65532byt时，将可能导致接收方计算机当机。 微软公司为了解决这一安全漏洞，限制了Ping 的数据包大小。虽然微软公司已经做了此限制， 但这个参数配合其它参数以后危害依然非常强 大，比如攻击者可以通过-t参数实施Dos攻击。 例如：ping -l 65500 -t 172.16.0.88

网络故障诊断与维护PPT教学课件


算机电源。
132.202.30/1A2D/1S0L宽带网无法上网故障
6
13.2 常见的网络故障诊断及维护
（5）如果故障依旧，接着依次打开“开始”→“控制面 板”→“系统”→“硬件”→“设备管理器”，打开“设备管理器” 对话框。在“设备管理器”对话框中双击“网络适配器”选项，打开
“网络适配器属性”对话框，然后检查网卡是否有冲突，是否启用。 如果网卡有冲突，调整网卡的中断值。
（2）接着检查“本地连接”的状态。如果本地连接的图标是两个小计算机 闪亮，提示“已连接上”，这代表从交换机或HUB到计算机的线路是正常的，网 卡基本能正常工作，不能上网是由于操作系统设置不当或软件限制等原因引起的。
（3）接下来用ping命令ping远程主机，看能否ping通，如果能ping通则 说明网络连接正常，接着检查计算机中的防火墙设置、代理服务器设置等。
上网掉线故障的诊断方法如下： （1）首先用杀毒软件查杀病毒，看是否有病毒。如果没有，接着安 装系统安全补丁，然后重新建立拨号连接，建好后进行测试。如果故障 排除，则是操作系统及PPPOE协议引起的故障。 （2）如果故障依旧，接着检查ADSL调制解调器是否过热。如果过 热，将ADSL调制解调器电源关闭，放置在通风的地方散热后再用。
（2）如果信号分频器的连线正常，接着检查ADSL调制解调器的
“Power（电源）”指示灯是否亮。如果不亮，检查ADSL调制解调
器电源开关是否打开，外置电源是否插接良好等。
（3）如果亮，接着检查“LINK（同步）”指示灯状态是否正常
（常亮为闪烁）；如果不正常，检查ADSL调制解调器的各个连接线
是否正常（从信号分频器连接到ADSL调制解调器的连线是否接在
132.102.20/1网2/络10故障解决方法

网络故障诊断和排错精品PPT课件


7.4应用层故障排除
7.4.2 DNS故障排除 三、客户端指向问题 1、故障原因： 当客户端无法解析域名时， 而DNS服务器一切正常，此时故障原因通常 出在客户端没有正确的配置DNS指向。 2、解决方案：配置合法的DNS服务器地址。。
7.2.1 网线问题
网线是整个网络结构中的最底层，也是最 容易出问题的地方。 • 网线种类 • 设备连接使用网线情况 • 故障原因
网线种类
• 直通缆（标准568B）：两端线序一样，线 序是：白橙，橙，白绿，蓝，白蓝，绿， 白棕，棕。
• 交叉缆（568A）：一端为直通缆的线序， 另一端为：白绿，绿，白橙，蓝，白蓝， 橙，白棕，棕。
7.4应用层故障排除
7.4.1 DHCP故障排 二、服务器端IP地址问题 1、故障原因：DHCP服务器已授权，作用域 已激活，但DHCP服务器IP地址不属于作用域 指定IP范围。 2、解决方案：将DHCP服务器IP地址改为与 作用域统一网段。
7.4应用层故障排除
7.4.1 DHCP故障排 三、客户端配置问题 1、故障原因：是否已设置为自动获得IP地址。 2、解决方案：配置为自动获得IP地址，如果 已配置为自动获得IP地址可执行如下操作：
• 7.3.2 IP地址配置问题 IP地址不符合本网段设置需求。
• 7.3.3 路由器问题 利用”Tracert 远程主机IP地址“查看数据传输过 程经过的路由器及其能否正常转发数据。
7.4应用层故障排除
应用层的故障可谓千奇百怪，因为应用 层的软件与服务成千上万。下面重点解决 Windows 2000种各种服务容易出现的问题。
第7章 网络故障诊断和排错
学习目标
• 了解网络故障产生的原因 • 掌握解决故障的方法

网络故障的检测与排除项目一 网络故障类型PPT课件


配置文件和选项故障排除方法 ：
首先检查发生故障计算机的相关配置。如果发现错误，修改后，再 测试相应的网络服务能否实现。如果没有发现错误，或相应的网络服务 不能实现，执行下述步骤。
测试系统内的其他计算机是否有类似的故障，如果有同样的故障， 说明问题出在网络设备上，如交换机。反之，检查被访问计算机针对访 问的计算机所提供的服务是否运转正常。
在弹出的“文件及打印共享”对话框中检查一下，看看是否选中了 “允许其他用户访问我的文件”和“允许其他计算机使用我的打印机” 复选框，或者其中的一个。如果没有，全部选中或选中一个。否则将 无法使用共享文件夹； 系统重新启动后，双击“网上邻居”，将显示网络中的其他计算机和 共享资源。如果仍看不到其他计算机，可以使用“查找”命令，能找 到其他计算机，就一切OK了； 在“网络”属性的“标识”中重新为该计算机命名，使其在网络中具
网络连接性故障表现 ：
连通性故障通常表现为以下几种情况： 计算机无法登录到服务器； 计算机无法通过局域网接入Internet； 计算机在“网上邻居”中只能看到自己，而看不到其他计算机，从
而无法使用其他计算机上的共享资源和共享打印机； 计算机无法在网络内实现访问其他计算机上的资源； 网络中的部分计算机运行速度异常的缓慢。
包括IP地址、子网掩码、DNS、网关，任何一个设置错误， 都会导致故障发生。
网络协议故障排除方法 ：
检查计算机是否安装TCP/IP和NetBEUI协议，如果没有，建议安装这 两个协议，并把TCP/IP参数配置好，然后重新启动计算机。
使用ping命令，测试与其他计算机的连接情况； 在“控制面板”的“网络”属性中，单击“文件及打印共享”按钮，
掌握合理的网络故障分析步骤及排查原则：
识别故障现象。 对故障现象进行详细描述。 列举可能导致错误的原因。 缩小搜索范围。 隔离错误。 故障分析。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 电缆铺设/受力 ❖ 干扰
❖ 主要是动力系统
安装规定
❖ 弯曲半径(水平大于4倍电缆直经,主干大于6倍电缆直 径)
❖ 拉力 ❖ 端接/连接
6类布线系统测试标准
频率范围：1-250MHz 对平衡双绞电缆、连接硬件、跳线、通道
和永久链路作了详细的要求 取消了基本链路的测试模型，采用永久链
路（ Permanent Link）的测试模型 改善了在串扰和回波损耗方面的性能 保证在200MHz时的ACR余量大于0 提供两倍于超五类的带宽
通道
永久链路
永久链路由90m水平电缆和一个接头，必要 时再加一个可选的固定点连接器组成。永 久链路不包括现场测试跳线和插头.
永久链路与基本链路不同的是测量结果不 包括测试仪的跳线连接部分
永久链路
测试模型的选择
利用用户跳线进行通道测试
❖ IEEE 对布线安装的说明 ❖ TIA, ISO, EN 对布线安装的说明 ❖ 端到端的测试 ❖ 通常是布线系统的用户所关心的
❖ 图示结果及选择的打线标准
分别测试几条故障线
现场需要测试的参数
Wire Map接线图(开路/短路/错对/串绕) 线缆长度（Length）的测试 Propagation Delay传输时延 Delay Skew 时延偏离 Attenuation衰减 NEXT近端串扰 PS NEXT 综合近端串扰
❖ 定义至100MHz ❖ 支持千兆以太网
E级（相当于6类）
❖ 定义至250MHz ❖ 参数的指标更加严格
1995年发布 2000年发布
2002年发布
中国国家与行业标准（测试）
GB/T50312-2000（准备修订）
❖ 建筑与建筑群综合布线系统工程验收规范
GB/T18233-2000 （准备修订）
607 Commercial Building Grounding and Bounding Requirements for telecommunications 商业建筑电信 接地和连接要求
ANSI/TIA/EIA-568-B
全称为“商业建筑通信电缆系统标准”。 是ＴＩＡ布线标准体系中最重要的一个标 准。它于2001年4月颁布而替代了早先的 ANSI/TIA/EIA 568-A的标准版本。
FC
连接器图示
实验内容介绍
布线系统测试基础 Wire Map——接线图（开路/短路/错对/串
扰）的测量 Length——长度的测量 Propagation Delay——传输时延的测量 Attenuation——衰减的测量 NEXT——近端串扰的测量 PS NEXT——综合近端串扰的测量
标准分为三部分
❖ B.1 – 第一部分, 通用要求 B.2 – 第二部分 , 100 欧姆平衡双绞线元件标准 B.3 – 第三部分,光缆布线标准
已经不涵盖五类线
❖ 只在附录中说明 ❖ 参考原TSB67和TSB95
ANSI/TIA/EIA 568-B
设计原则
❖ 链路长度和配置 ❖ 永久链路(90米) ❖ 通道(100米)
对已安装电缆进行永久链路的测试
❖ TIA-568B, ISO, EN 等标准化组织已经对永 久链路做了定义
❖ 通常用于综合布线完成时对集成商的验收
现场测试
为什么进行现场测试？
❖ 安装的电缆系统是否符合当前或将来网络传输 性能的标准
❖ 受下列因素影响
❖ 元件的性能
❖ 电缆 ❖ 连接元件
❖ 施工工艺 ❖ 电磁干扰EMI
额定传输速度NVP
Nominal Velocity of Propagation（NVP ）
❖ 信号在电缆中传输的速度与光在真空中的速度 的比值（以百分比表示）

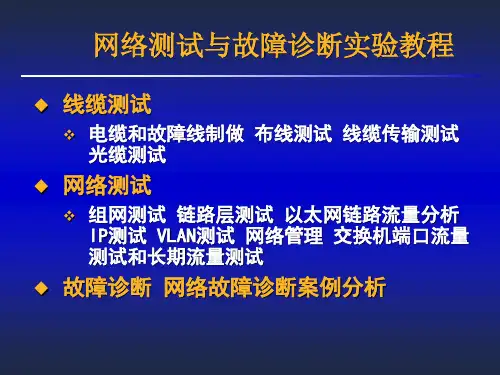

网络测试与故障诊断实验教程
线缆测试
❖ 电缆和故障线制做、布线测试、线缆传输测试 、光缆测试、
网络测试
❖ 组网测试、链路层测试、以太网链路流量分析 、IP测试、VLAN测试、网络管理、交换机端 口流量测试和长期流量测试
故障诊断 网络故障诊断案例分析
传输介质
光纤主要分为两类： 单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和 保护套为蓝色；传输距离较长。 多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的 用灰色表示，接头和保护套用米色或者黑色；传输距离较短。 光纤使用注意！ 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端 必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致 。<BR>一般的情况下，短波光模块使用多模光纤（橙色 的光纤）， 长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性 。 光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰 减。 光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污 会损害光纤的耦合。
正确接线
T568A
4
4
5
5
T568B
开路
短路
跨接/错对
反接/交叉
串绕
会引起很大的串扰
接线故障的定位
与线序有关的故障：错对，反接，跨接等 通过测试结果屏幕直接发现问题
与阻抗有关的故障：开路，短路等使用 HDTDR定位
与串扰有关的故障：串绕使用HDTDX定位
练习测试接线图
旋钮转至SINGLE TEST 移动光标选择接线图 按TEST键 观察测试结果
综合布线系统概述
综合布线是一种模块化的、灵活性极高的 建筑物内或建筑群之间的信息传输通道。
综合布线由不同系列和规格的部件组成,其 中包括：传输介质、相关连接硬件(如配线 架、连接器、插座、插头、适配器)以及电 气保护设备等。这些部件可用来构建各种 子系统,它们都有各自的具体用途
综合布线系统的测试标准
6类标准发布的重要意义
正式确定了最终标使得厂商和用户有了 制造、设计、安装和验收的依据
六类标准的出台使得支持未来的高速网络 有了新平台
国际上两大标准(ISO/TIA)更加趋于一致， 更规范
布线系统故障分类
一. 物理故障——主要是指由于主观因素 造成的可以直接观察的故障，如：模块、 接头的线序错误，链路的开路、短路、超 长等。
测试标准可以分成三类
❖ 元件标准——定义电缆/连接器/硬件的性能和 级别，例如ISO/IEC11801; ANSI/TIA/EIA 568-B.2
❖ 网络标准——定义一个网络所需的所有元素的 性能例如IEEE 802, ATM-PHY
❖ 测试标准——定义测量的方法，工具以及过程 例如ASTM D 4566, ANSI/TIA/EIA 568-B.1
❖ 信息技术用户建筑群的通用布线
YD/T926.1-2001
❖ 大楼通信综合布线系统第1部分：总规范
YD/T1013-1999
❖ 综合布线系统电气特性通用测试方法
ANSI/TIA/EIA-568测试标准的发展
Cat 5：1995年10月发布 Cat 5E：2000年1月发布
❖ 定义至100MHz ❖ 支持千兆以太网
SC-ST
SC LC
光纤连接器
术语缩写 SFP: Small Form Factor Pluggable SFF: Small Form Factor XFP: 10 Gigabit Small Form Factor Pluggable MU: Miniature Unit LC: Lucent Connector SC: Subscriber Connector FC: Fiber Connector MTRJ: ‘MT’ ferrule, Register Jack latch ST: Straight Tip
现场需要测试的参数
Wire Map接线图(开路/短路/错对/串绕) Length长度 Propagation Delay传输时延 Delay Skew 时延偏离 Attenuation衰减 NEXT近端串扰 PS NEXT 综合近端串扰
接线图Wire Map
端端连通性 开路(open) 短路(short) 错对(cross) 反接(reverse) 串绕(split) 其它...
二. 电气性能故障——主要是指链路的电 气性能指标未达到测试标准的要求。诸如 近端串扰、衰减、回波损耗等。
综合布线测试连接方式定义
通道
❖ 在TIA和ISO标准中是连接网络设备进行通信 的完整链路。通道测试模型为系统设计人员和 数据通信系统用户提供了检验整个通道性能的 方法。
❖ 通道是包括90m水平电缆、工作区设备跳线、 信息插座、固定点连接器和电信间中的两个接 头的端到端的链路。
国际化标准制定组织简介
EIA 电气工业委员会
❖ “EIA 电子工业委员会”成立于1924年。从 那时起，EIA发展成为代表美国及海外广泛电 子生产商的组织。EIA的涉及范围包括器件、 消费电子、电子信息、工业电子、政府和通信 。
❖ EIA是ANSI/TIA/EIA 568商业建筑通信布线标 准的幕后推动者
570 Residential and Light Commercial Telecommunications Wiring Standard住宅和小型商业 建筑电信布线标准
606 The Administration Standard for the Telecommunications Infrastructure of Commercial Building 商业建筑电信基础结构管理标
❖ 线缆路由 ❖ 线缆位置
测试工具介绍
DSP-4000系列测试仪是 Fluke 公司数字式 电缆分析仪家族中的最新成员，专门为布 线商和网络使用者依据当前的业界标准和 将来的更高标准认证高速铜缆和光缆而设 计的。
DSP-4000 数字式电缆分析仪能够快速准确 地测试高性能的超5类,6类电缆链路及光纤 链路.
