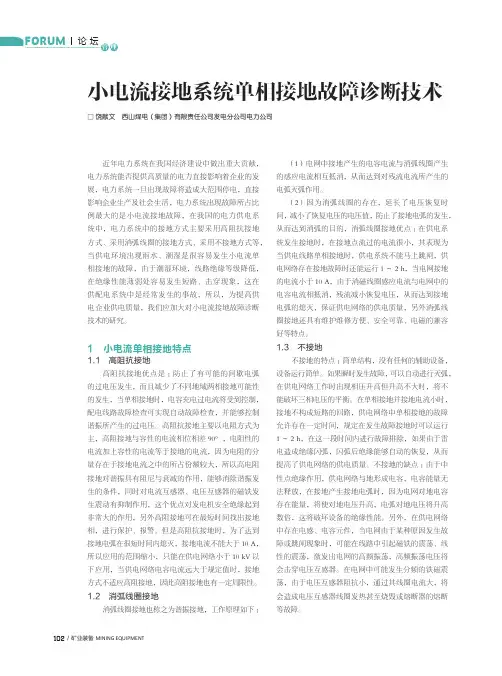

小电流接地系统单相接地故障检测技术(新编版)

小电流接地系统故障检测小电流接地系统单相接地故障检测技术关键词：小电流接地系统单相接地检测技术摘要：我国电力系统中性点的运行方式主要有：中性点不接地，中性点经消弧线圈接地和中性点直接接地三种，前两种接地系统称为“小电流接地系统”。

在小电流接地系统中单相接地故障是最常见的，约占配电网故障的80%以上。

1、重要意义：我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统，该系统最大的优点是发生单相接地故障时，并不破坏系统电压的对称性，且故障电流值较小，不影响对用户的连续供电，系统可运行1～2h。

但长期运行，由于非故障的两相对地电压升高1.732倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，当发生单相接地故障时，必须及时找到故障线路予以切除。

2、故障特点2.1在中性点不接地电网中发生单相接地故障由于故障线路零序电流的大小等于所有非故障线路的零序电流的大小之和，故障线路的零序电流与非故障线路的零序电流相位相差1800，即故障线路的零序电流与非故障线路的零序电流相位相反。

所以采用反应基频稳态分量的零序电流保护和零序功率方向保护就可以取得满意的效果。

2.2在中性点经消弧线圈接地的电网中发生单相接地故障在系统普遍采用的消弧线圈过补偿方式下，故障线路的零序电流与非故障线路的零序电流大小相差不大，相位一致，所以不能采用反应基频稳态分量的零序电流保护和零序功率方向保护。

由于对谐波分量来说，消弧线圈接地电网的特性相当于中性点不接地电网的特性，如同中性点不接地电网一样，故障线路零序电流的谐波分量，与非故障线路零序电流的谐波分量之间相位相差180度，即相位相反，故障线路零序电流的谐波分量的大小远远大于非故障线路零序电流的谐波分量的大小，所以可以利用零序电流保护和零序功率方向保护原理，构成反应谐波分量的零序电流保护和零序功率方向保护。

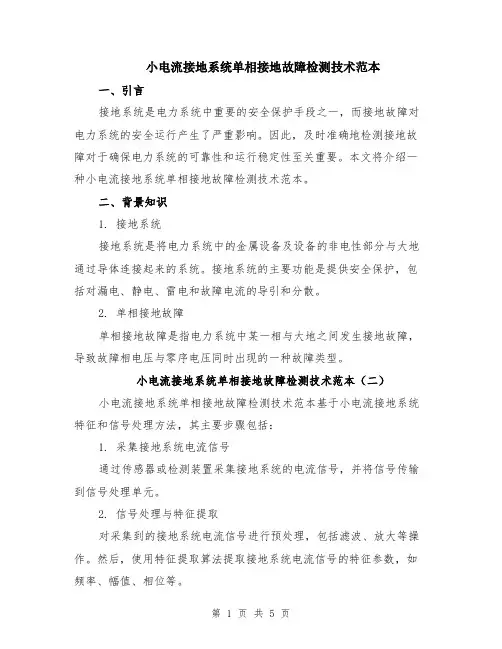

小电流接地系统单相接地故障检测技术范本一、引言接地系统是电力系统中重要的安全保护手段之一，而接地故障对电力系统的安全运行产生了严重影响。

因此，及时准确地检测接地故障对于确保电力系统的可靠性和运行稳定性至关重要。

本文将介绍一种小电流接地系统单相接地故障检测技术范本。

二、背景知识1. 接地系统接地系统是将电力系统中的金属设备及设备的非电性部分与大地通过导体连接起来的系统。

接地系统的主要功能是提供安全保护，包括对漏电、静电、雷电和故障电流的导引和分散。

2. 单相接地故障单相接地故障是指电力系统中某一相与大地之间发生接地故障，导致故障相电压与零序电压同时出现的一种故障类型。

小电流接地系统单相接地故障检测技术范本（二）小电流接地系统单相接地故障检测技术范本基于小电流接地系统特征和信号处理方法，其主要步骤包括：1. 采集接地系统电流信号通过传感器或检测装置采集接地系统的电流信号，并将信号传输到信号处理单元。

2. 信号处理与特征提取对采集到的接地系统电流信号进行预处理，包括滤波、放大等操作。

然后，使用特征提取算法提取接地系统电流信号的特征参数，如频率、幅值、相位等。

3. 故障判别与识别将特征参数输入到故障判别与识别算法中，通过与预设的故障模式进行比较，判断接地系统是否存在故障。

故障判别与识别算法可以采用神经网络、支持向量机等方法，通过训练模型实现自动判断和识别。

4. 故障定位当接地系统存在故障时，通过对接地系统各个测点电流信号的分析和比较，可以确定故障的位置。

5. 故障报警与保护一旦检测到接地系统存在故障，需要及时报警并采取相应的保护措施，如切除故障点电源、绝缘故障点等。

四、技术特点与优势1. 高精度：通过对接地系统电流信号的精确采集和特征提取，实现对单相接地故障的高精度检测。

2. 实时性：采用实时处理和分析技术，能够及时发现接地故障，并做出相应的故障报警和保护措施。

3. 高可靠性：采用多种故障判别与识别算法，提高了接地系统故障检测的可靠性和准确性。

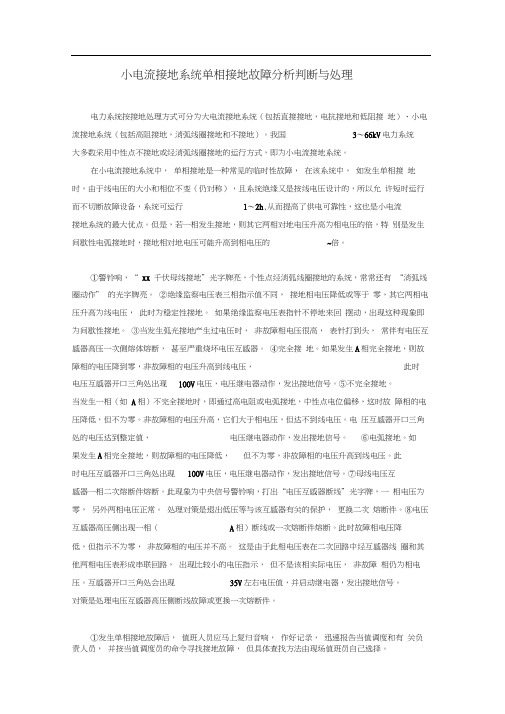

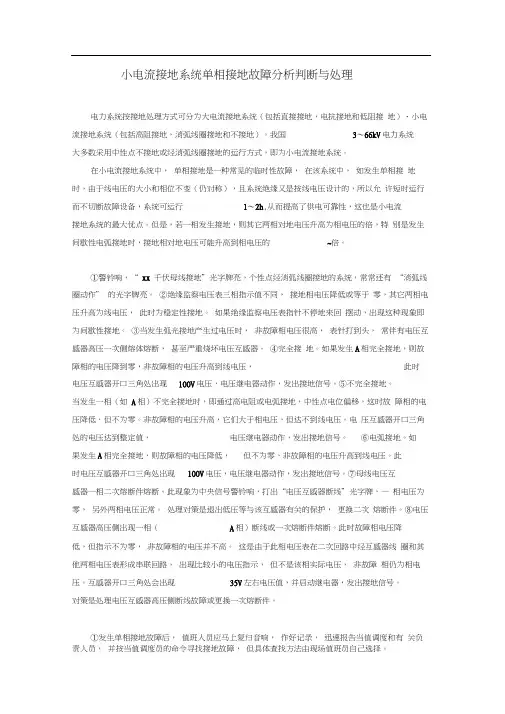

小电流接地系统单相接地故障分析判断与处理电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3〜66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，在该系统中，如发生单相接地时，由于线电压的大小和相位不变（仍对称），且系统绝缘又是按线电压设计的，所以允许短时运行而不切断故障设备，系统可运行1〜2h,从而提高了供电可靠性，这也是小电流接地系统的最大优点。

但是，若一相发生接地，则其它两相对地电压升高为相电压的倍，特别是发生间歇性电弧接地时，接地相对地电压可能升高到相电压的~倍。

①警铃响，“ xx 千伏母线接地”光字牌亮，个性点经消弧线圈接地的系统，常常还有“消弧线圈动作” 的光字牌亮。

②绝缘监察电压表三相指示值不同，接地相电压降低或等于零，其它两相电压升高为线电压，此时为稳定性接地。

如果绝缘监察电压表指针不停地来回摆动，出现这种现象即为间歇性接地。

③当发生弧光接地产生过电压时，非故障相电压很高，表针打到头，常伴有电压互感器高压一次侧熔体熔断，甚至严重烧坏电压互感器。

④完全接地。

如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

⑤不完全接地。

当发生一相（如A相）不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

⑥电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

⑦母线电压互感器一相二次熔断件熔断。

小电流接地系统单相接地故障检测技术小电流接地系统是一种常用的电气设备接地保护系统。

在工业生产和民用电力供应中，电气设备的接地故障是非常常见的，因此对接地故障进行及时检测和处理是非常重要的。

本文将重点介绍小电流接地系统的单相接地故障检测技术。

首先，介绍一种常用的小电流接地系统单相接地故障检测技术。

该技术主要基于电气设备和接地系统之间的电流差异进行故障检测。

当电气设备发生接地故障时，电流会通过接地系统流向地面。

而在正常情况下，接地系统的电流非常小。

因此，通过测量接地系统的电流大小，可以判断是否存在单相接地故障。

该检测技术主要依赖于接地电阻测量仪器。

接地电阻测量仪器可以通过测量接地系统的电流和电压来计算接地电阻的大小。

当接地系统发生单相接地故障时，电流会比正常情况下大很多。

因此，通过与正常值进行对比，可以判断接地系统是否存在故障。

除了电流差异检测技术外，还有其他一些用于检测小电流接地系统单相接地故障的技术。

例如，使用差动电流保护装置进行故障检测。

差动电流保护装置主要通过比较进入和离开电气设备的电流来判断是否存在故障。

当电流差异超过设定值时，说明存在故障。

此外，还可以利用红外热像仪进行故障检测。

红外热像仪可以检测电气设备表面的温度分布情况。

当存在接地故障时，电气设备表面的温度会升高。

通过使用红外热像仪可以及时发现接地故障。

综上所述，小电流接地系统单相接地故障检测技术主要包括电流差异检测、差动电流保护、红外热像仪等。

通过运用这些技术，可以及时发现和处理接地故障，确保电气设备的正常运行，保障安全生产。

小电流接地系统单相接地故障检测技术1. 引言在电力系统中，接地故障可能会导致电气设备的损坏甚至人身安全的威胁。

因此，及时准确地检测接地故障是保障电力系统正常运行的关键。

针对小电流接地系统单相接地故障的检测，本文综述了目前常用的技术及其优缺点，并提出了一种新的检测技术。

2. 常用的接地故障检测技术（1）电流检测法：通过检测导体上的接地电流大小来诊断接地故障。

该方法简单易行，但对于小电流接地故障的检测不够敏感。

（2）电压检测法：通过检测导体上的接地电压大小来诊断接地故障。

该方法预测准确度高，但需要安装接地电压检测设备，增加了系统的复杂度和成本。

（3）波形分析法：通过对接地故障波形进行分析，提取特征参数来判断是否存在接地故障。

该方法对于小电流接地故障的检测效果较好，但需要较高的数学模型和算法支持。

（4）综合检测法：将多个检测方法结合起来，综合分析不同方法得到的结果来判断接地故障。

该方法的准确度较高，但需要较复杂的算法和综合分析。

3. 新的接地故障检测技术为了解决传统检测技术存在的问题，本文提出了一种新的接地故障检测技术。

该技术基于小电流接地系统的特点，采用了以下步骤：（1）采集接地系统中的电流数据；（2）通过小波变换对采集到的电流数据进行处理，得到小波系数；（3）将得到的小波系数与预先建立的特征值数据库进行比较，寻找匹配项；（4）根据匹配项的数量和相似度判断是否存在接地故障。

4. 优点及应用与传统的接地故障检测技术相比，该新技术具有以下优点：（1）对于小电流接地故障的检测更加敏感；（2）不需要安装额外的检测设备，减少系统的复杂度和成本；（3）采用小波变换和特征值匹配的方法，准确度较高。

该新技术可以广泛应用于小电流接地系统的接地故障检测，包括电力系统、石油化工、航天航空等领域。

同时，该技术也可以与传统的接地故障检测技术相结合，提高接地故障的检测准确度和可靠性。

5. 结论本文综述了常用的接地故障检测技术，并提出了一种新的小电流接地系统单相接地故障检测技术。

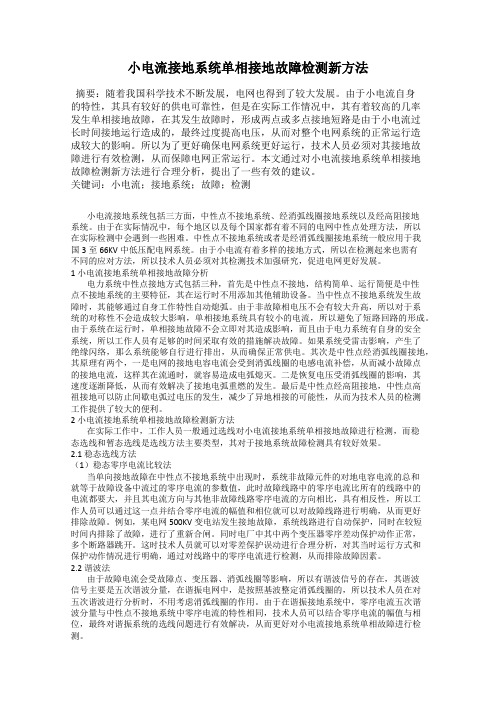

小电流接地系统单相接地故障检测新方法摘要：随着我国科学技术不断发展，电网也得到了较大发展。

由于小电流自身的特性，其具有较好的供电可靠性，但是在实际工作情况中，其有着较高的几率发生单相接地故障，在其发生故障时，形成两点或多点接地短路是由于小电流过长时间接地运行造成的，最终过度提高电压，从而对整个电网系统的正常运行造成较大的影响。

所以为了更好确保电网系统更好运行，技术人员必须对其接地故障进行有效检测，从而保障电网正常运行。

本文通过对小电流接地系统单相接地故障检测新方法进行合理分析，提出了一些有效的建议。

关键词：小电流；接地系统；故障；检测小电流接地系统包括三方面，中性点不接地系统、经消弧线圈接地系统以及经高阻接地系统。

由于在实际情况中，每个地区以及每个国家都有着不同的电网中性点处理方法，所以在实际检测中会遇到一些困难。

中性点不接地系统或者是经消弧线圈接地系统一般应用于我国3至66KV中低压配电网系统。

由于小电流有着多样的接地方式，所以在检测起来也需有不同的应对方法，所以技术人员必须对其检测技术加强研究，促进电网更好发展。

1 小电流接地系统单相接地故障分析电力系统中性点接地方式包括三种，首先是中性点不接地，结构简单、运行简便是中性点不接地系统的主要特征，其在运行时不用添加其他辅助设备。

当中性点不接地系统发生故障时，其能够通过自身工作特性自动熄弧。

由于非故障相电压不会有较大升高，所以对于系统的对称性不会造成较大影响，单相接地系统具有较小的电流，所以避免了短路回路的形成。

由于系统在运行时，单相接地故障不会立即对其造成影响，而且由于电力系统有自身的安全系统，所以工作人员有足够的时间采取有效的措施解决故障。

如果系统受雷击影响，产生了绝缘闪络，那么系统能够自行进行排出，从而确保正常供电。

其次是中性点经消弧线圈接地，其原理有两个，一是电网的接地电容电流会受到消弧线圈的电感电流补偿，从而减小故障点的接地电流，这样其在流通时，就容易造成电弧熄灭。

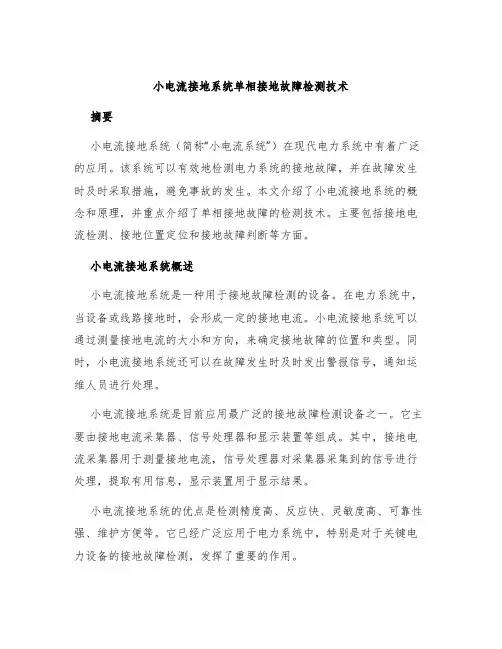

小电流接地系统单相接地故障检测技术摘要小电流接地系统（简称“小电流系统”）在现代电力系统中有着广泛的应用。

该系统可以有效地检测电力系统的接地故障，并在故障发生时及时采取措施，避免事故的发生。

本文介绍了小电流接地系统的概念和原理，并重点介绍了单相接地故障的检测技术。

主要包括接地电流检测、接地位置定位和接地故障判断等方面。

小电流接地系统概述小电流接地系统是一种用于接地故障检测的设备。

在电力系统中，当设备或线路接地时，会形成一定的接地电流。

小电流接地系统可以通过测量接地电流的大小和方向，来确定接地故障的位置和类型。

同时，小电流接地系统还可以在故障发生时及时发出警报信号，通知运维人员进行处理。

小电流接地系统是目前应用最广泛的接地故障检测设备之一。

它主要由接地电流采集器、信号处理器和显示装置等组成。

其中，接地电流采集器用于测量接地电流，信号处理器对采集器采集到的信号进行处理，提取有用信息，显示装置用于显示结果。

小电流接地系统的优点是检测精度高、反应快、灵敏度高、可靠性强、维护方便等。

它已经广泛应用于电力系统中，特别是对于关键电力设备的接地故障检测，发挥了重要的作用。

单相接地故障检测技术接地故障是电力系统中比较常见的故障之一，如果不能及时检测并进行处理，可能会造成比较严重的后果。

针对单相接地故障，小电流接地系统通过接地电流检测、接地位置定位和接地故障判断等技术来进行检测。

接地电流检测接地电流采集器是小电流接地系统的核心组成部分之一。

当线路或设备发生单相接地故障时，就会有一定大小的接地电流流过。

接地电流采集器可以将接地电流采集到，并传送给信号处理器进行处理。

接地电流的大小与接地电阻的大小有关，当接地电阻较小时，接地电流会增大。

因此，在检测接地故障时，需要根据接地电流的大小来进行判断。

一般来说，当接地电流超过一定阈值时，可以判断为接地故障。

接地位置定位接地位置定位是小电流接地系统的另一个重要功能之一。

它可以根据接地电流的大小和方向，来计算出接地点的位置。

小电流接地系统单相接地故障检测技术范文小电流接地系统是一种常用的电气设备接地保护系统，它可以有效地检测电气设备接地故障，并及时采取措施排除故障，保障电气设备的安全运行。

本文将介绍小电流接地系统单相接地故障检测技术。

一、小电流接地系统的作用和原理小电流接地系统是通过对电气设备的接地电流进行检测，来判断电气设备是否存在接地故障。

当电气设备发生接地故障时，接地电流会流向地面，这时通过在设备接地电路上安装小电流接地系统，可以实时地监测设备接地电流的变化，当接地电流超过设定的阈值时，系统将发出警报信号，提醒工作人员存在接地故障。

小电流接地系统的原理是通过将电气设备的接地电流与系统上的参考电流进行比较，以确定设备是否存在接地故障。

系统上的参考电流可以通过在系统中加入一个标准电阻来实现，此时设备的接地电流会产生一个较小的电压降，通过检测这个电压降的大小，可以判断设备是否存在接地故障。

二、单相接地故障的检测技术单相接地故障是指电气设备中的一个相线发生接地故障，此时接地电流只在一个相线上流动。

单相接地故障的检测需要通过对接地电流进行监测和分析来实现。

1. 接地电流检测方法对于单相接地故障的检测，可以采用两种接地电流检测方法：直流接地电流检测和交流接地电流检测。

直流接地电流检测是通过在设备接地电路上安装一个直流电流传感器来实时监测接地电流的大小。

直流电流传感器具有灵敏度高、响应速度快、准确度好等优点，能够实时监测接地电流的变化，并与系统设定的阈值进行比较，从而判断设备是否存在接地故障。

交流接地电流检测是通过在设备接地电路上安装一个电流互感器来实时监测接地电流的大小。

电流互感器具有宽频带、线性度高、低损耗等特点，能够将接地电流转化为与其成正比的电流信号，并通过放大器等设备进行放大和处理，从而实现接地电流的检测。

2. 接地电流数据分析接地电流数据的分析是进行单相接地故障检测的关键步骤。

通过对接地电流进行数据分析，可以判断设备是否存在接地故障，并确定故障的类型和位置。

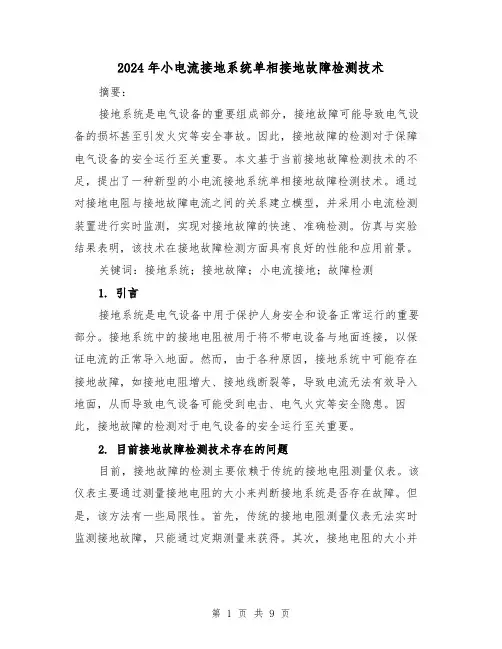

2024年小电流接地系统单相接地故障检测技术摘要：接地系统是电气设备的重要组成部分，接地故障可能导致电气设备的损坏甚至引发火灾等安全事故。

因此，接地故障的检测对于保障电气设备的安全运行至关重要。

本文基于当前接地故障检测技术的不足，提出了一种新型的小电流接地系统单相接地故障检测技术。

通过对接地电阻与接地故障电流之间的关系建立模型，并采用小电流检测装置进行实时监测，实现对接地故障的快速、准确检测。

仿真与实验结果表明，该技术在接地故障检测方面具有良好的性能和应用前景。

关键词：接地系统；接地故障；小电流接地；故障检测1. 引言接地系统是电气设备中用于保护人身安全和设备正常运行的重要部分。

接地系统中的接地电阻被用于将不带电设备与地面连接，以保证电流的正常导入地面。

然而，由于各种原因，接地系统中可能存在接地故障，如接地电阻增大、接地线断裂等，导致电流无法有效导入地面，从而导致电气设备可能受到电击、电气火灾等安全隐患。

因此，接地故障的检测对于电气设备的安全运行至关重要。

2. 目前接地故障检测技术存在的问题目前，接地故障的检测主要依赖于传统的接地电阻测量仪表。

该仪表主要通过测量接地电阻的大小来判断接地系统是否存在故障。

但是，该方法有一些局限性。

首先，传统的接地电阻测量仪表无法实时监测接地故障，只能通过定期测量来获得。

其次，接地电阻的大小并不能直接反映接地故障的情况，可能存在接地电阻增大但无故障的情况，也可能存在接地电阻正常但存在故障的情况。

3. 小电流接地系统单相接地故障检测技术原理为了解决传统接地故障检测技术存在的问题，本文提出了一种新型的小电流接地系统单相接地故障检测技术。

该技术通过测量接地故障电流的大小来判断接地系统是否存在故障。

具体步骤如下：步骤1：建立接地电阻与接地故障电流的关系模型。

通过对接地电阻与接地故障电流之间的关系进行分析和建模，得到一个准确的关系模型。

该模型可以根据接地电阻的变化来预测接地故障电流的大小。

小电流接地系统单相接地故障的判断与处理一、概述小电流接地系统是指电力系统中采用特殊的接地方式，将系统接地电流限制在很小的范围内（小于1A），以减小绝缘击穿发生的可能性，提高系统的安全性和可靠性。

但是，在小电流接地系统中，由于接地电流很小，一旦发生单相接地故障，会很难被及时发现和定位，给系统运行带来极大的风险。

因此，本文将探讨小电流接地系统单相接地故障的判断与处理方法。

二、小电流接地系统单相接地故障的原因小电流接地系统单相接地故障的原因主要有以下几种：1. 电缆终端缺陷：当电缆终端出现绝缘缺陷时，会导致单相接地故障。

2. 外界短路电流影响：电力系统中，当出现接地故障时，会产生一定的短路电流，使得系统的地电位发生变化，从而影响到小电流接地系统的正常运行。

3. 土壤湿度不足：小电流接地系统是通过地下金属接地网与土壤接触实现接地的，如果土壤湿度不足，将会产生一定的接地电阻，从而影响系统的接地效果，导致单相接地故障的出现。

三、小电流接地系统单相接地故障的判断方法小电流接地系统单相接地故障的判断方法主要有以下几种：1. 就地巡检：一些单相接地故障可以通过就地巡检来进行判断，例如观察接地网是否存在绝缘A故障、接地电阻是否增大等。

2. 压缩信号分析法：通过对小电流接地系统压缩信号进行分析，可以判断出故障点的位置，从而快速定位单相接地故障。

3. 采用低频模拟故障信号：通过向小电流接地系统注入低频模拟故障信号，可以判断出故障点的位置，即可由故障点所在的位置判断出单相接地故障的具体位置。

四、小电流接地系统单相接地故障的处理方法小电流接地系统单相接地故障的处理方法应根据具体情况而定，但一般可以采用以下方法：1. 找到故障点所在的位置：通过采用上述的判断方法，可以找到单相接地故障的具体位置。

2. 对故障线路进行隔离：为了避免故障扩大，需要对故障线路进行隔离，防止故障扩散。

3. 更换有关部件：更换故障件是解决单相接地故障的最终方法，一旦故障件被更换，接地系统将重新正常运行。
