利用“三维设计+”提升输变电工程建设管理水平

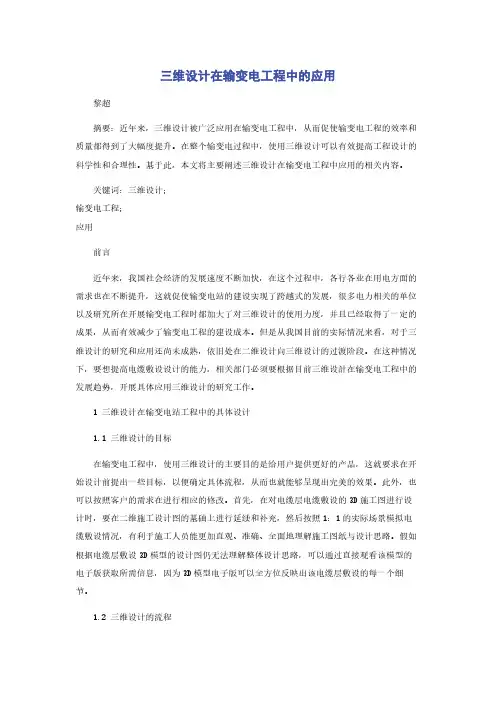

三维设计在输变电工程中的应用黎超摘要：近年来，三维设计被广泛应用在输变电工程中，从而促使输变电工程的效率和质量都得到了大幅度提升。

在整个输变电过程中，使用三维设计可以有效提高工程设计的科学性和合理性。

基于此，本文将主要阐述三维设计在输变电工程中应用的相关内容。

关键词：三维设计；输变电工程；应用前言近年来，我国社会经济的发展速度不断加快，在这个过程中，各行各业在用电方面的需求也在不断提升，这就促使输变电站的建设实现了跨越式的发展，很多电力相关的单位以及研究所在开展输变电工程时都加大了对三维设计的使用力度，并且已经取得了一定的成果，从而有效减少了输变电工程的建设成本。

但是从我国目前的实际情况来看，对于三维设计的研究和应用还尚未成熟，依旧处在二维设计向三维设计的过渡阶段。

在这种情况下，要想提高电缆敷设设计的能力，相关部门必须要根据目前三维设計在输变电工程中的发展趋势，开展具体应用三维设计的研究工作。

1三维设计在输变电站工程中的具体设计1.1三维设计的目标在输变电工程中，使用三维设计的主要目的是给用户提供更好的产品，这就要求在开始设计前提出一些目标，以便确定具体流程，从而也就能够呈现出完美的效果。

此外，也可以按照客户的需求在进行相应的修改。

首先，在对电缆层电缆敷设的3D施工图进行设计时，要在二维施工设计图的基础上进行延续和补充，然后按照1：1的实际场景模拟电缆敷设情况，有利于施工人员能更加直观、准确、全面地理解施工图纸与设计思路。

假如根据电缆层敷设3D模型的设计图仍无法理解整体设计思路，可以通过直接观看该模型的电子版获取所需信息，因为3D模型电子版可以全方位反映出该电缆层敷设的每一个细节。

1.2三维设计的流程设计人员在学习完三维设计软件使用方法，并且掌握一定的输变电站相关概念之后，就能够使用软件开始设计工作了。

首先是模型的建立，因为三维设计软件对建立模型都有一定的要求，先要整理CAD建筑平面图，然后将该图纸导入到设计软件中，并按照实际尺寸开始构建整体建筑物模型，最后再建立细部模型。

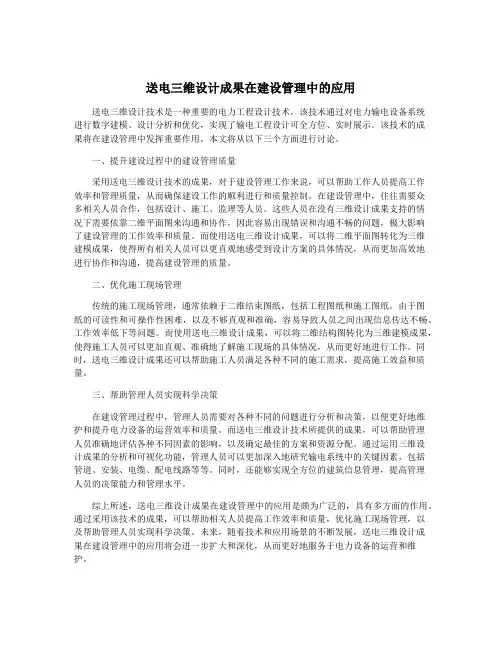

送电三维设计成果在建设管理中的应用送电三维设计技术是一种重要的电力工程设计技术，该技术通过对电力输电设备系统进行数字建模、设计分析和优化，实现了输电工程设计可全方位、实时展示。

该技术的成果将在建设管理中发挥重要作用，本文将从以下三个方面进行讨论。

一、提升建设过程中的建设管理质量采用送电三维设计技术的成果，对于建设管理工作来说，可以帮助工作人员提高工作效率和管理质量，从而确保建设工作的顺利进行和质量控制。

在建设管理中，往往需要众多相关人员合作，包括设计、施工、监理等人员。

这些人员在没有三维设计成果支持的情况下需要依靠二维平面图来沟通和协作，因此容易出现错误和沟通不畅的问题，极大影响了建设管理的工作效率和质量。

而使用送电三维设计成果，可以将二维平面图转化为三维建模成果，使得所有相关人员可以更直观地感受到设计方案的具体情况，从而更加高效地进行协作和沟通，提高建设管理的质量。

二、优化施工现场管理传统的施工现场管理，通常依赖于二维结束图纸，包括工程图纸和施工图纸。

由于图纸的可读性和可操作性困难，以及不够直观和准确，容易导致人员之间出现信息传达不畅、工作效率低下等问题。

而使用送电三维设计成果，可以将二维结构图转化为三维建模成果，使得施工人员可以更加直观、准确地了解施工现场的具体情况，从而更好地进行工作。

同时，送电三维设计成果还可以帮助施工人员满足各种不同的施工需求，提高施工效益和质量。

三、帮助管理人员实现科学决策在建设管理过程中，管理人员需要对各种不同的问题进行分析和决策，以便更好地维护和提升电力设备的运营效率和质量。

而送电三维设计技术所提供的成果，可以帮助管理人员准确地评估各种不同因素的影响，以及确定最佳的方案和资源分配。

通过运用三维设计成果的分析和可视化功能，管理人员可以更加深入地研究输电系统中的关键因素，包括管道、安装、电缆、配电线路等等。

同时，还能够实现全方位的建筑信息管理，提高管理人员的决策能力和管理水平。

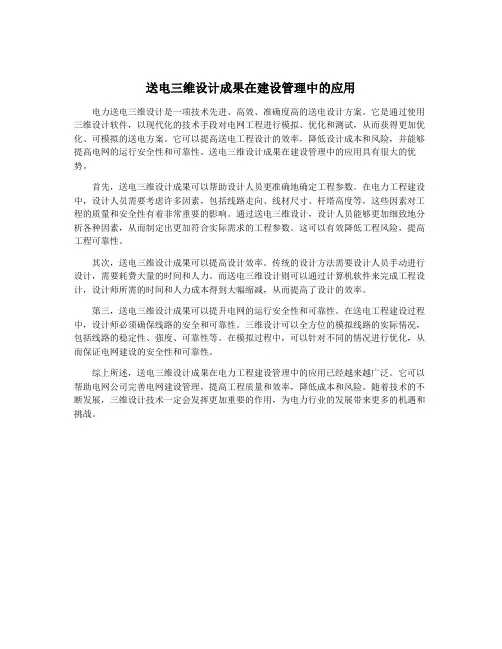

送电三维设计成果在建设管理中的应用电力送电三维设计是一项技术先进、高效、准确度高的送电设计方案。

它是通过使用三维设计软件，以现代化的技术手段对电网工程进行模拟、优化和测试，从而获得更加优化、可模拟的送电方案。

它可以提高送电工程设计的效率，降低设计成本和风险，并能够提高电网的运行安全性和可靠性。

送电三维设计成果在建设管理中的应用具有很大的优势。

首先，送电三维设计成果可以帮助设计人员更准确地确定工程参数。

在电力工程建设中，设计人员需要考虑许多因素，包括线路走向、线材尺寸、杆塔高度等，这些因素对工程的质量和安全性有着非常重要的影响。

通过送电三维设计，设计人员能够更加细致地分析各种因素，从而制定出更加符合实际需求的工程参数。

这可以有效降低工程风险，提高工程可靠性。

其次，送电三维设计成果可以提高设计效率。

传统的设计方法需要设计人员手动进行设计，需要耗费大量的时间和人力。

而送电三维设计则可以通过计算机软件来完成工程设计，设计师所需的时间和人力成本得到大幅缩减，从而提高了设计的效率。

第三，送电三维设计成果可以提升电网的运行安全性和可靠性。

在送电工程建设过程中，设计师必须确保线路的安全和可靠性。

三维设计可以全方位的模拟线路的实际情况，包括线路的稳定性、强度、可靠性等。

在模拟过程中，可以针对不同的情况进行优化，从而保证电网建设的安全性和可靠性。

综上所述，送电三维设计成果在电力工程建设管理中的应用已经越来越广泛。

它可以帮助电网公司完善电网建设管理，提高工程质量和效率，降低成本和风险。

随着技术的不断发展，三维设计技术一定会发挥更加重要的作用，为电力行业的发展带来更多的机遇和挑战。

三维设计在变电站建设中的应用探讨在以往，变电站的设计普遍采用二维方式。

然而，这种设计方法已难以满足当前电网工程的多样化要求。

相较之下，三维设计不仅能显著提升设计人员的工作效率，还为施工人员提供了更加直观且易于理解的可视化模型。

因此，三维设计势必将成为变电站建设中的主流趋势。

本文将探讨三维设计在变电站工程中的应用，并展望其发展前景，期望通过不断优化设计质量，推动变电站的高效建设。

三维设计具备全面展示图形的能力，使施工人员能够更加清晰、直观地理解设计人员的意图。

目前，三维设计凭借其数字化和可视化的优势，在变电站建设中得到了广泛应用，有效解决了传统设计过程中存在的多种问题，满足了多样化的使用需求。

如今，三维设计已在我国变电站建设中取得了显著成绩，对优化我国电力工程建设发挥了重要作用。

一、三维设计的目标与流程1.三维设计的目标在整体变电站设计的过程中，采用三维设计的目的是提升设计效率，并为客户提供更优质的设计效果和更高的设计标准。

通过三维设计，客户能够在实际施工之前全面了解最终效果，这使得他们能够及时对不满意的部分进行调整，从而使实际工程更趋完美。

此外，在实际施工前，如客户对设计存在异议，我们能够在三维设计阶段迅速进行修改，以更好地服务于客户。

首先，我们需要将电缆敷设施工图以三维形式展示，接着对二维施工图进行相应的修正和扩展，然后在三维模型中以1:1的比例缩小全景，模拟施工情况。

这有助于一线施工人员更好地理解施工图，减少因对图纸理解不当所引发的施工问题。

如果根据三维模型的设计图，施工人员仍对施工方案有疑虑，可以直接查看三维模型的电子版本，从而全面思考施工细节，因为这种电子模型能够详细展示每一个施工细节。

2.三维设计的流程三维设计的第一步是相关工作人员必须深入了解整个设计流程，对设计软件的使用方法有清晰的认知，并掌握必要的输变电站相关概念，才能开始实际的设计工作。

首先，建模阶段至关重要，我们需要将CAD图纸按1:1比例在三维设计软件中立体呈现，并对整体模型进行细节完善。

204数据库技术Database Technology电子技术与软件工程Electronic Technology & Software Engineering随着我国电网的快速发展，电网和变电站的建设已经实现了数字化设计模式，高科技的应用可以避免不良设计和错误设计。

它可以优化设计质量并减少纸张材料的浪费。

因此，加强三维模型的研究具有重要意义。

智能电网是电力技术生产中的关键组成部分。

通过智能化的设计，可以将设计完全集成以实现所需的结果。

提高工程的设计，改进设计，提高产品质量，提高材料知识，并完成以实现全寿命管理的过程，变电站的三维设计凭借其创新的设计元素和强大的变电站数据库，可以满足智能发展的需求。

高品质的无线网络必须先通过数字传感器连接装置和设备，并创建一个双向通信系统的数字设备的数据收集、整合、分析和决策。

这意味着必须控制和报告网格中的所有组件，并且必须在系统设计期间完全确定此要求。

凭借其集成的内容、全向的图形显示界面和集成的图像界面，电力行业的设计已收到越来越多的三维模型。

1 三维设计的特点在信息时代的背景下，数字技术、信息技术和计算机技术取得了巨大的进步和创新，电力已进入社会生产和生活的方方面面，这导致电力需求的多样化发展以及对电力需求的增长。

随着电力需求的增加，智能电网建设中的变电站设计现在变得越来越重要。

传统的二维设计方法在角度和操作方式上都处于落后地位，无法实现变电站整个生命周期的数字化传递。

在这种环境下，三维设计技术开始发挥作用。

它主要基于智能三维信息的设计平台，从而大大缩短了设计工作时间，并简化了工作流程。

变电站的设计包括建筑物、结构、电缆保护管等。

该项目的详细信息，使用完整的数据结构模型库，并有大量的能量计数和分析操作，使变电站的设计和连接点更容易，更节能。

三维可视提高了设计进度和准确性，设计图在计算机中被用作设计文件，让所有的信息可以完全显示出来。

建造变电站涉及许多学科，实现不同专业之间的需求，相互沟通和信息转换，并最终优化工程设计的效果。

三维设计在输变电工程中的应用摘要：输电线路工程正在大力推进三维数字化和智能电网的建设，实现对设备设施全寿命周期的管理。

数字化技术以及基于模型定义（MBD，ModelBasedDefinition）技术促使现有的设计和工艺由二维向三维、由纸质向数字化、由离散向集成、结构化转变，这对设计、工艺等数据质量提出了更高的要求。

通过对企业业务和三维数字化产品与工艺设计数据的研究，综合数字化系统和标准化建设，提出了数据质量的综合控制体系。

规范了产品与工艺设计数据集及其检查要求，建立了数据的软件检测系统，运用结构化技术实现了数据规范性在设计和工艺软件中的自动保障。

基于此，本文首先分析了输电三维数字化模型，接下来详细阐述了三维场景构建，最后对输电线路模型构建做具体论述，希望通过本文的分析研究，给行业内人士以借鉴和启发。

关键词：三维设计；输变电；工程；应用引言近年来，建筑信息模型化技术在建筑、水力、化工、石油等行业进入应用阶段，但在输电线路行业尚处于探索阶段。

即使将BIM技术应用于实际工程，也仅作为辅助施工和加工的一种手段。

为建设智能电网，输电线路行业正大力推进三维数字化设计，力求建立全线路完整的三维数字化模型，满足工程全寿命周期管理的需要。

输电线路模型主要包括、基础、金具、绝缘子串、导地线等设备设施等，其三维数字化模型中包含了丰富的数据信息，既可表达外形等几何信息，又包含设备的属性信息以及与关联设备间的逻辑关联信息。

基础、金具、绝缘子串和导地线因其部件少，形状特征可归纳提取，早已实现参数化建模。

而输电铁塔因其具有塔型多样、结构布置形式种类多、零件数量巨大，多接身多接腿组合、挂点和塔脚局部构造复杂等特点，已成为输电线路三维数字化模型的关键。

1输电三维数字化模型1.1单线简化模型采用单线方式准确构建形成的杆塔模型，模型主体结构由杆件及杆件节点组成，同时包括杆件参数等设计信息。

单线模型可以被赋予呼高、挂点位置、尺寸信息，满足电气设计和结构计算要求。

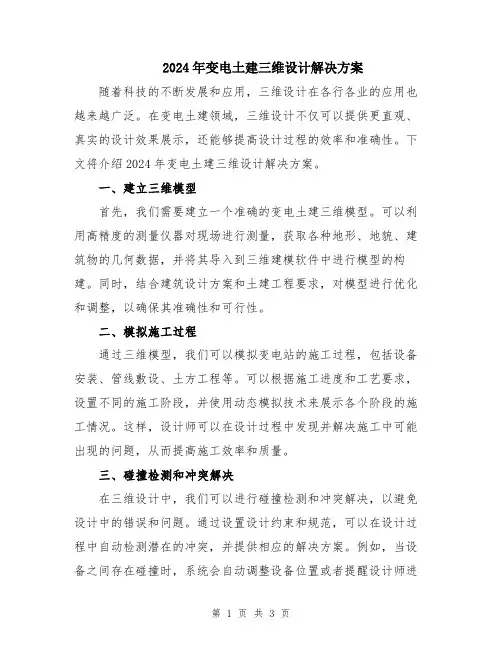

2024年变电土建三维设计解决方案随着科技的不断发展和应用，三维设计在各行各业的应用也越来越广泛。

在变电土建领域，三维设计不仅可以提供更直观、真实的设计效果展示，还能够提高设计过程的效率和准确性。

下文将介绍2024年变电土建三维设计解决方案。

一、建立三维模型首先，我们需要建立一个准确的变电土建三维模型。

可以利用高精度的测量仪器对现场进行测量，获取各种地形、地貌、建筑物的几何数据，并将其导入到三维建模软件中进行模型的构建。

同时，结合建筑设计方案和土建工程要求，对模型进行优化和调整，以确保其准确性和可行性。

二、模拟施工过程通过三维模型，我们可以模拟变电站的施工过程，包括设备安装、管线敷设、土方工程等。

可以根据施工进度和工艺要求，设置不同的施工阶段，并使用动态模拟技术来展示各个阶段的施工情况。

这样，设计师可以在设计过程中发现并解决施工中可能出现的问题，从而提高施工效率和质量。

三、碰撞检测和冲突解决在三维设计中，我们可以进行碰撞检测和冲突解决，以避免设计中的错误和问题。

通过设置设计约束和规范，可以在设计过程中自动检测潜在的冲突，并提供相应的解决方案。

例如，当设备之间存在碰撞时，系统会自动调整设备位置或者提醒设计师进行相应的调整。

这样可以大大减少施工中的冲突和错误，提高变电土建设计的准确性。

四、可视化和模拟环境三维设计可以提供真实的可视化效果，将设计师的想象变为现实。

设计师可以通过调整视角、灯光和材质等因素，从不同的角度观察并评估设计效果。

此外，通过模拟环境，设计师可以模拟不同天气、照明和地形条件下的实际效果，以便更好地评估设计方案的可行性和实用性。

五、团队协作和信息共享三维设计可以实现团队协作和信息共享。

设计师可以在同一个平台上进行协作和交流，并及时更新设计变更和进展。

此外，三维设计软件还可以与其他设计、分析和管理工具进行集成，实现数据和信息的共享。

这样可以提高团队的工作效率和沟通效果，减少信息传递和数据转换的错误。

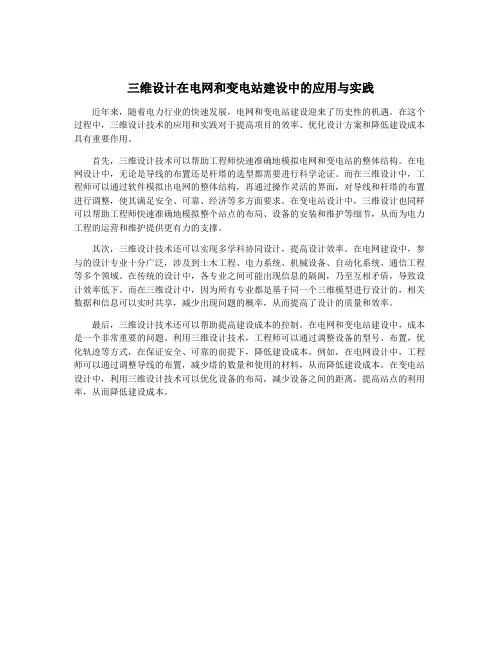

三维设计在电网和变电站建设中的应用与实践近年来，随着电力行业的快速发展，电网和变电站建设迎来了历史性的机遇。

在这个过程中，三维设计技术的应用和实践对于提高项目的效率、优化设计方案和降低建设成本具有重要作用。

首先，三维设计技术可以帮助工程师快速准确地模拟电网和变电站的整体结构。

在电网设计中，无论是导线的布置还是杆塔的选型都需要进行科学论证。

而在三维设计中，工程师可以通过软件模拟出电网的整体结构，再通过操作灵活的界面，对导线和杆塔的布置进行调整，使其满足安全、可靠、经济等多方面要求。

在变电站设计中，三维设计也同样可以帮助工程师快速准确地模拟整个站点的布局、设备的安装和维护等细节，从而为电力工程的运营和维护提供更有力的支撑。

其次，三维设计技术还可以实现多学科协同设计，提高设计效率。

在电网建设中，参与的设计专业十分广泛，涉及到土木工程、电力系统、机械设备、自动化系统、通信工程等多个领域。

在传统的设计中，各专业之间可能出现信息的隔阂，乃至互相矛盾，导致设计效率低下。

而在三维设计中，因为所有专业都是基于同一个三维模型进行设计的，相关数据和信息可以实时共享，减少出现问题的概率，从而提高了设计的质量和效率。

最后，三维设计技术还可以帮助提高建设成本的控制。

在电网和变电站建设中，成本是一个非常重要的问题。

利用三维设计技术，工程师可以通过调整设备的型号、布置，优化轨迹等方式，在保证安全、可靠的前提下，降低建设成本。

例如，在电网设计中，工程师可以通过调整导线的布置，减少塔的数量和使用的材料，从而降低建设成本。

在变电站设计中，利用三维设计技术可以优化设备的布局，减少设备之间的距离，提高站点的利用率，从而降低建设成本。

三维设计在电网和变电站建设中的应用与实践随着科技的不断发展，三维设计技术在各个领域中得到了广泛的应用，其中包括电网和变电站建设。

三维设计技术的应用，不仅可以提高设计效率和质量，还可以帮助工程师更好地了解电网和变电站的结构和布局，从而提高工程施工和管理的效率。

本文将重点介绍三维设计技术在电网和变电站建设中的应用与实践。

一、三维设计技术在电网建设中的应用与实践1. 三维地理信息系统在电网规划中的应用三维地理信息系统是一种能够将地理信息以三维形式展示的系统，可以将电网的地理位置、地形和建筑物等信息以真实的三维形式呈现出来，为电网规划提供了更为详细和直观的数据支持。

通过三维地理信息系统，工程师可以更加直观地了解电网的布局和结构，可以在设计和规划中更好地考虑地形地貌等因素，从而避免因规划不周导致的不必要损失。

2. 三维建模技术在电网设计中的应用三维建模技术是将电网的各个组成部分以三维形式呈现出来的技术手段。

通过三维建模技术，工程师可以更加清晰地了解电网主体结构和配套设施的分布情况，有助于更加精准地设计电网的布局和结构，提高电网设计的效率和质量。

三维建模技术还可以帮助工程师更好地进行电网安全评估和风险分析，从而提高电网的运行安全性和稳定性。

3. 三维仿真技术在电网优化中的应用三维仿真技术是利用计算机模拟电网运行情况的技术手段，可以帮助工程师更加直观地了解电网的运行情况和优化方案。

通过三维仿真技术，工程师可以模拟电网在不同工况下的运行情况，找出电网运行中存在的问题和风险，并提出相应的优化方案。

三维仿真技术还可以帮助工程师进行电网故障分析和应急预案的制定，提高电网运行的可靠性和稳定性。

二、三维设计技术在变电站建设中的应用与实践1. 三维空间规划技术在变电站设计中的应用三维空间规划技术是一种能够以三维形式展示变电站各个功能空间布局的技术手段，可以帮助工程师更加直观地了解变电站的空间布局和功能分区情况。

通过三维空间规划技术，工程师可以在设计变电站时更好地考虑各功能空间之间的协调布局，提高变电站设计的效率和质量。

三维设计在电网和变电站建设中的应用与实践电网和变电站建设是现代城市和工业生产的基础设施，其设计和建设过程需要考虑多个因素，包括地理环境、电力需求、设备布局等。

在这个过程中，三维设计技术的应用可以提供更好的效果和更高的效率。

三维设计可以提供更直观的空间模型。

通过使用三维设计软件，可以将电网和变电站的各个部分以三维模型的形式展示出来，包括电线、变压器、开关设备等。

这样的空间模型可以提供更直观的视觉效果，使设计师和工程师更容易理解和评估整个系统的布局和连接方式。

三维设计可以进行空间分析和优化。

通过三维设计软件，设计师可以对电网和变电站的空间布局进行分析和优化。

可以通过模拟电线的走向和连接方式，确定最佳的布线路径，以降低能量损耗和线路阻抗。

还可以通过模拟设备的安装位置和姿态，确定最佳的设备布局，以提高整个系统的效率和可靠性。

三维设计可以进行冲突检验和碰撞预防。

在电网和变电站建设过程中，不同设备之间的空间关系非常复杂，容易发生冲突和碰撞。

通过三维设计软件的使用，可以在设计过程中进行冲突检验和碰撞预防，避免设备之间的相互干扰和损坏。

这样不仅可以减少工程中的纠纷和错误，还可以大大提高工程的进度和质量。

三维设计还可以提供可视化的效果展示。

通过将三维设计模型与环境模拟和光照效果结合，可以生成真实的效果图和漫游动画。

这样可以使设计方案更容易理解和接受，也可以提供给工程师和决策者更直观的参考。

这些可视化效果还可以用于宣传和展示，提高项目的认知度和价值。

三维设计在电网和变电站建设中的应用与实践可以提供更直观、可靠和高效的设计效果。

通过使用三维设计软件，可以提供直观的空间模型、进行空间分析和优化、检验冲突和碰撞，展示可视化效果等。

这些应用可以提高设计和建设的质量和效率，为现代城市和工业生产提供更可靠的电力供应。

Power Technology︱284︱2016年11期 三维数字化设计技术在输变电工程中的应用张 璟 李 强国网重庆市电力公司北碚供电分公司，重庆 400700摘要：随着经济的快速发展，输变电工程的规模越来越大。

在计算机技术的辅助下，输变电工程中引入了三维数字化设计技术，以便传送送输变电工程的日常信息。

在输变电工程中应用三维数字化设计技术是符合新形势下发展趋势下，使得输变电设备的集成性、智能化水平提高，当前网络技术辅助工程设计已经取得了很好的效果。

本文从三维数字化设计技术在输变电工程中应用的必要性、具体应用以及应用前景三个方面展开了论述，以期为提高三维数字化设计技术在输变电工程中的应用水平提供可以借鉴的资料。

关键词：三维数字化；设计技术；输变电工程；应用中图分类号：TM63 文献标识码：B 文章编号：1006-8465（2016）11-0284-01中国输变电工程的设计技术经历了图版制图、计算机制图和计算机辅助设计等阶段。

随着网络信息科技的快速发展，以计算机技术为辅助设计技术的广度、深度也得到了快速的拓展。

站在信息层面上看，能够更加快速、便捷地传递设计信息，并且逐渐向着多平台、跨区域、多专业的整合方向发展；从工程模型上来看，正在由二维模型过渡为三维实体模型。

尤其是近10年来，三维数字化设计技术被频繁应用于输变电工程中，作为一种新的设计技术，应当根据当前应用的实际情况，对其进行全面、系统的研究，进而促进技术的不断进步。

1 在输变电工程中应用三维数字化设计技术的必要性 一般情况下，将二维设计技术和相应的分析计算机软件结合在一起便能够解决输变电工程设计中的大部分技术问题。

但是，随着城市化的快速发展，使得土地资源越来越紧缺，这就导致了半地下、地下变电站的建设会逐渐增多，线路走廊会越来越紧张，对线路路径设计的要求越来越精细；与此同时，特高压交直流输电技术的应用也对设计技术提出了更高的要求，所以，应当对设计技术进行相应的改革与创新。

基于三维设计输变电工程全生命周期管理措施摘要：随着信息化技术的发展，电力设计行业开始广泛应用三维设计软件，工程管理方式也基于三维设计技术的应用而产生了变革。

本文结合输变电工程特点与三维设计技术优势对工程全生命周期管理效果进行了研究。

首先，简要阐述三维设计定义及其相关内容；其次，对三维设计在输变电工程中的应用进行了分析和研究；最后，讨论了三维设计对输变电工程全生命周期管理的优化措施，以期为电力工程管理人员进行相关工作提供参考。

关键词：输变电工程；三维设计；全生命周期；大数据技术引言数字化技术的日新月异，不仅有效推动了产业的转型与升级，同时也促使三维设计技术深远的发展方向。

现阶段，电力行业内已开始着手研究在输变电工程领域应用三维设计建模、造价等方面内容，并取得一定阶段性成果，为实现全过程管理提供了十分有益的研究理论。

因此，本文以输变电工程为研究对象，分析利用三维设计技术展开全生命周期管理的方法，确保输变电工程管理水平以及运维水平的稳步提升。

1三维设计定义三维设计强调以工程项目信息数据为前提，构建三维立体化模型，强调利用数字信息，完成仿真模拟实验工作，进而有效展示输变电工程项目各种真实信息，使工程参与方都能够获得资源共享支持，是可以实现输变电工程精细化管理，实现输变电工程可视化运营与建造的工程信息模型。

根据定义分析可以将三维设计细分为以下四个层次：1.1设计标准规则三维设计主要分为项目级标准和企业级标准。

其中，项目及标准强调对各个参与工程项目建设的人员进行约束和规范，确保按照统一的工作目标、方法和要求展开技术应用；企业级标准强调在企业信息化建设环节综合性考量三维设计技术管理应用。

比如：企业管理方法、企业管理原则等方面。

结合有关研究可知，在当前电网公司中，三维设计标准主要包括移交、建模、设计等多个维度。

1.2设计模型模型是三维设计实施操作的具体载体，能够约束项目参与方工作行为，并且也能够保证数据传递的可靠性。

三维设计在电网和变电站建设中的应用与实践随着电力工业的快速发展，电网和变电站的建设显得越来越重要。

三维设计技术在电网和变电站的设计中应用越来越广泛，为建设方提供了极大的帮助。

本文将主要介绍三维设计在电网和变电站建设中的应用与实践。

1. 三维电网模型的制作在电网建设过程中，三维模型的制作是非常重要的。

三维电网模型可以精确地表示电线杆、输电线路、变电站等电能传输设备，方便工程师对电力设备的安装和调试。

在三维电网模型中，可以通过“观察器”来查看模型的各个细节，优化设计方案。

2. 电网故障模拟三维电网模型还可以用来进行电网故障模拟，每一个电网元件都可以通过模型进行操作。

对于电网故障的模拟可以用来帮助电力工程师更好地理解故障原因，加快修复速度。

3. 电网规划设计三维设计还可以帮助工程师进行电网规划设计，将电缆和电线杆的位置进行合理的规划和安排。

使用三维技术可以使得电网的规划更加精确和可靠，减少建设成本和时间成本。

1. 变电站全貌模拟三维建模可以用来模拟变电站的全貌，可视化之后，可以更加生动形象的了解变电站在不同架构下的形态切换和操作。

模型中还可以展示变压器、隔离开关等设备的位置和功能，帮助工程师更好地安排每个设备的位置和功能。

2. 变电站场地设计三维建模还可以帮助工程师对变电站场地进行规划设计，在场地中模拟变电站的各个元件位置和属性，可以更加全面地展示变电站的整体规划。

同时通过三维建模技术可以将不同的场地用途进行分类，并根据不同场地要求设置不同要求的材料。

3. 变电站设备多方向展示三维模型还可以帮助工程师对变电站设备进行多方向展示，可以将每个设备的特点和功能展示出来。

通过三维视图展示出变电站内部设备的大小、位置和状态，方便工程师就设备布置、选型、安装进行判断和选择。

1. HG市某区县 110KV 开关站为了减少建设成本和时间成本，该项目采用了最新的三维设计技术。

三维模型中可以展示各个设备的位置和状态，方便工程师进行设备布置、选型、安装等操作。

送电三维设计成果在建设管理中的应用随着科技的不断进步，三维设计技术在建设行业中的应用越来越广泛。

在送电行业中，传统的二维设计已经不能满足复杂的工程需求，因此逐渐被三维设计取代。

送电三维设计成果能够在建设管理中发挥重要作用，提高工程建设的效率和质量。

本文将探讨送电三维设计在建设管理中的应用，并分析其对建设过程的影响。

一、送电三维设计的特点送电三维设计是指利用三维数字化技术对送电线路、变电站等电力设施进行设计和建模。

与传统的二维设计相比，送电三维设计具有以下特点：1.空间立体感强：三维设计能够真实展现送电线路、变电站等设施在三维空间中的布局和结构，有利于工程师和施工人员更直观地理解设计意图和工程要求。

2.信息呈现全面：三维设计不仅能够呈现设施的外观和结构，还能够包含设备参数、管线走向、地形地貌等详细信息，为建设管理提供全面的参考依据。

3.数据共享便捷：三维设计结果可以以数字化形式存储和传输，方便不同部门、不同岗位之间的信息共享和沟通，有利于协调各方工作。

二、送电三维设计在建设管理中的应用1.工程设计阶段：在送电工程的设计阶段，三维设计能够帮助工程师更精确地确定布置方案和设计参数，提高设计质量。

通过三维设计，工程师可以在虚拟空间中模拟工程施工现场的实际情况，从而及时发现设计中的问题和难点，并进行调整和优化。

2.施工现场管理：三维设计结果可以作为施工图纸使用，在施工现场指导施工人员进行作业。

利用三维设计，施工人员可以直观了解工程的结构和布置情况，避免因为理解偏差导致的施工错误，提高工程施工的准确性和效率。

3.工程验收和监控：在工程竣工验收及后期运维管理中，三维设计也能够发挥重要作用。

通过与实际工程进行对比，可以及时发现工程质量问题和安全隐患，并进行整改。

三维设计结果还可以作为后期工程维护和运营管理的基础资料，为日常监控和维护提供依据。

三、送电三维设计在建设管理中的优势与传统的二维设计相比，送电三维设计在建设管理中具有一些明显的优势：1.协同作业能力强：三维设计结果可以实现多部门、多岗位之间的信息共享和协同作业，提高工程管理的效率和协调性。

三维设计在输变电工程中的应用随着现代科学技术的发展，数字化三维设计技术已成为新一代智能设计平台的基础。

自90年代以来，它已被广泛运用于工业设计、建筑设计与装备制造等众多方面。

中国输变电工程设计技术先后历经图版制图、计算机制图以及计算机辅助制图等主要阶段，如今凭借高质量、高效率以及高可视化等优势逐渐取代传统设计技术，不断应用于输变电工程。

基于此，本文对三维设计在输变电工程中的应用进行研究，以供参考。

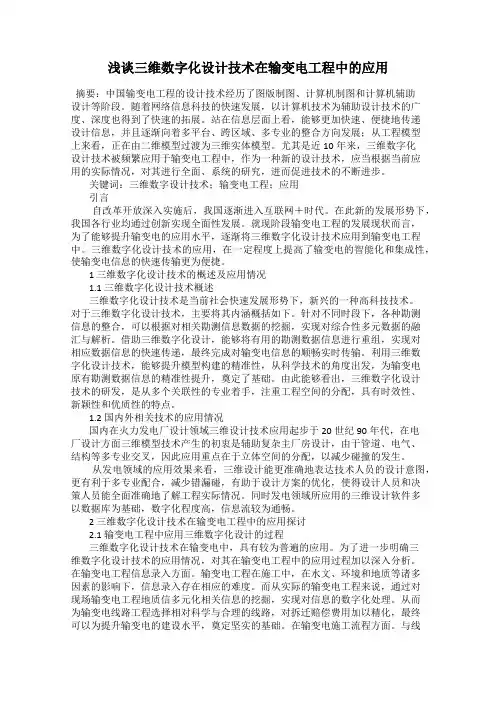

标签：输变电工程;三维设计;信息化技术引言自改革开放深入实施后，我国逐渐进入互联网+时代。

在此新的发展形势下，我国各行业均通过创新实现全面性发展。

就现阶段输变电工程的发展现状而言，为了能够提升输变电的应用水平，逐渐将三维数字化设计技术应用到输变电工程中。

三维数字化设计技术的应用，在一定程度上提高了输变电的智能化和集成性，使输变电信息的快速传输更为便捷。

1三维数字化设计的内涵三维数字化设计技术是基于科学技术高速发展产生的一种新兴高科技技术。

所谓三维数字化设计，是指凭借整合不同时间勘测到的信息数据，在挖掘有关数据后，最终完成对综合性数据的解析。

在此基础上，对输变电工程三维设计的内涵进行阐述：在搜集到工程信息、地理信息数据的基础上，通过综合应用三维建模技术和数字化协同设计技术，最终在输变电工程中不仅实现全过程三维可视化设计，还完成信息一体化。

文献由此对三维设计的特征进行进一步概括：（1）具有设计标准规则。

一般来说，三维设计标准分为企业级标准和项目级标准。

2017年底，国家电网公司已制定印发了八项就输变电工程三维设计展开的标准。

（2）具有设计的模型。

作为三维设计技术实施的具体对象，模型标准是约束各方工作、实现数据有效传递的根本，应遵循“标准统一、兼容交互、模型通用”三项原则。

（3）具有大数据的支撑。

作为三维设计成果的根基，数据经由建立数据中心达成全业务的统一意义重大。

现今的数据中心一般是指数据处理域、数据分析域以及数据管理域三个方面。

三维设计在电网和变电站建设中的应用与实践1. 引言1.1 三维设计在电网和变电站建设中的重要性三维设计在电网和变电站建设中扮演着至关重要的角色，它的应用不仅可以提高项目的设计效率和质量，还可以帮助实现更精准的规划和管理。

传统的二维设计方式往往难以准确表现复杂的电网结构和变电站布局，而三维设计技术则可以以更直观、全面的方式呈现整个项目的空间结构，让设计师和工程师更好地理解和分析地理环境和工程要求。

在电网和变电站建设中，准确的空间布局和结构设计对于项目的安全性、稳定性和可靠性至关重要。

通过三维设计，设计团队可以更好地模拟仿真电网系统的运行状态，发现潜在的问题并作出及时的调整。

三维设计还可以在设计阶段进行虚拟施工和安全评估，帮助团队提前发现施工难点和安全隐患，从而减少后期的改动和风险。

三维设计在电网和变电站建设中的重要性不可忽视。

它不仅提高了设计的准确性和效率，还为项目的施工和运营提供了更科学的支持。

随着技术的不断发展和应用的深入，三维设计将在电网和变电站建设中发挥越来越重要的作用，推动整个行业朝着更智能、更可持续的方向发展。

1.2 三维设计技术的发展随着科技的不断进步和应用，三维设计技术在电网和变电站建设中扮演着越来越重要的角色。

过去，二维设计技术已经是相当先进和高效的工具，但是随着社会的发展和需求的增加，二维设计技术已经难以满足复杂电网和变电站建设的需求。

三维设计技术迅速崛起并发展壮大。

三维设计软件的不断升级和完善。

各种专业的三维设计软件如AutoCAD、SolidWorks、Revit等，不断推出新版本，提供更多功能和更高的效率，使得工程师可以更快更准确地设计出电网和变电站的图纸和模型。

三维扫描技术的广泛应用。

通过三维扫描技术，工程师可以快速获取现场的数据，建立起真实的三维模型，有助于规划和设计工作的进行。

虚拟现实和增强现实技术的结合。

通过虚拟现实和增强现实技术，工程师可以在虚拟空间中模拟电网和变电站的建设情况，可以实时查看设计效果，大大提高了设计效率和准确性。

三维设计技术在输电线路设计中的应用研究摘要：改革后，在社会发展下，我国的科学技术水平得到进步。

本文比较分析了输电线路工程传统平面二维设计方式与全新三维设计技术在设计习惯、流程、功能、效率、应用等设计和施工要素上的异同点，重点介绍了三维设计技术在输电线路设计领域的组织路线、技术要点及成果创新，阐述了其在输电线路精细化设计、工程造价管理等方面的重要作用，对当前三维设计技术的推广应用及电网精准投资具有一定指导意义。

关键词：电网建设；输电线路；三维设计引言随着城市建设工作的持续推进，各地电力产业的发展速度越来越快，城市建设规模呈现逐年增加的趋势。

为满足城市发展需求，应明确电网建设是城市发展的关键环节。

如何优化城市基础设施建设、规范架空线路施工标准，成为城市电力企业的关注重点。

在深入此方面内容的研究中发现，电力产业对国民经济、社会的发展具有十分重要的意义。

从整体层面分析，高压输电线路的重要性不言而喻。

因此，如何保证高压架空输电线路的规范化施工，使其在高压线上长期运行显得尤为重要。

高压架空输电线路是现代电力系统的重要组成部分，其施工精度和安全性对于整个电力系统的稳定运行至关重要。

传统的输电线路施工方法存在测量精度低、施工效率不高、安全性难以保障等问题，难以满足现代输电线路工程建设的需要。

随着电网建设的飞速发展，电网建设超、特高压架空输电线路的施工技术也变得越来越成熟。

220kV、330kV、500kV、750kV等超高压输电线路已经逐渐成为我国各省市电网的主流网架，而1000kV、800kV等特高压输电线路也开始在市场投运。

1三维数字化技术的特点三维数字化技术是指将真实世界中的物体、建筑等等通过数字化成为三维的图像，使得原本只存在于人脑中的现实世界的物体通过计算机成为人们可以看到和操作的数字化的物体。

三维数字化技术用于输电线路工程机械化处理，因为它可以通过计算机模拟和分析物体的三维外观、结构和性能，在工程设计、施工、维护全过程中提前发现问题，以保证线路安全稳定运行。

应用虚拟现实三维建模技术，提升输电工程建设管理本项目采用DMAIC精益管理办法，根据实景三维结合数字工程虚拟仿真技术，可精确模拟出交叉跨越的电力线路的空间距离和安全距离，辅助安全控制措施。

本项目可尝试不停电交叉跨越施工和缩小安全距离的测量误差。

为满足输电建设人员对输电线路工程结合虚拟现实进行数字仿真的迫切需求，提高数字工程模拟操作的真实感和操作的灵活性，为电网安全稳定、经济高效运行提供支撑，开展输电线路虚拟现实全景环境搭建应用技术研究是十分必要和迫切的。

二、实施过程（一）定义阶段（D）1、问题陈述随着近年来经济和社会的发展，供电部门在进行新的输电线路架设跨越的电力线路、铁路、公路等也日益增多，相关部门对于跨越施工的相关要求也越来越严格，对缩短施工周期、减少停电时间，并减少对居民生活的负面影响成为最主要的目标之一。

2、项目范围运用SIPOC高端流程图，对输电线路工程中的内部流程进行分解，与顾客关键要求联系起来。

通过SIPOC图可以将输电线路工程的建设流程表达出来。

本精益项目的范围就是通过应用虚拟现实三维建模技术，优化输电线路建设流程，从而达到减少输电线路建设过程中的停电次数，提高线行下的树障范围的准确性，缩小线路安全距离测量的准确性提供有效可靠的保证。

3、项目目标我们将公司要求的指标设置为项目目标值，并结合实际设置了挑战值。

根据当前路径走向准确性的80%，我们设定目标值为96%，为提高本项目的效益型，我们也设定了挑战值为98%；而线路安全距离特性的当前值为83%，设定目标值为93%，挑战值为98%。

（二）测量阶段（M）1、输电工程建设大概流程：针对选题，对近年来投运的110千伏及以上输电工程建设管理或投运后反馈进行统计：通过数据分析，利用传统的测量方法，测量的7个项目中，存在塔基线行与青赔面积预测与实际差距的平均量为17.3亩；重要跨越漏项约为2.15项；重要跨越安全距离估算不足项平均值约为0.7项，而取用二维图编制方案出现不足项平均值为2.5项.2、对分析出的问题进行汇总，得出改进问题的关键聚焦点：1、路径走向准确性应聚焦：如何提高塔基线行路径青赔面积预测和重要跨越的准确性；2、安全距离精确性应该聚焦：如何提高测量跨越安全距离的精确性和施工方案的精确性。
