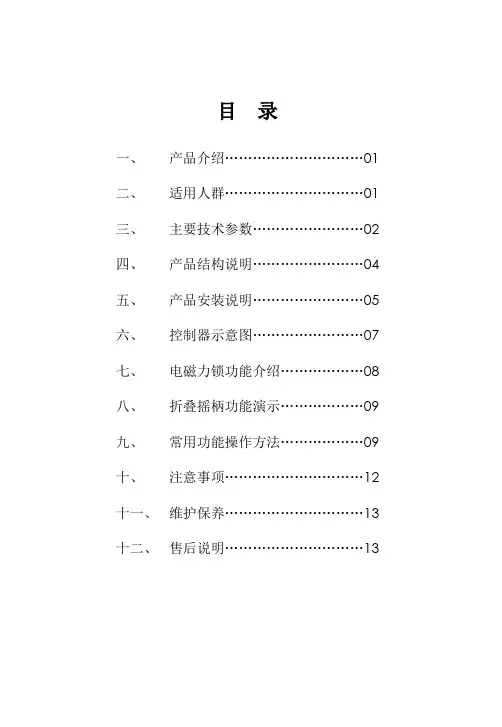

目录一、产品介绍 (01)二、适用人群 (01)三、主要技术参数 (02)四、产品结构说明 (04)五、产品安装说明 (05)六、控制器示意图 (07)七、电磁力锁功能介绍 (08)八、折叠摇柄功能演示 (09)九、常用功能操作方法 (09)十、注意事项 (12)十一、维护保养 (13)十二、售后说明 (13)一、产品介绍为减轻患者长期不能生活自理带来的生理痛苦及心理压力,提高患者自信心,迈德斯特护理床厂家在原有多功能护理床的基础上进行改良,设计出一款更加人性化的“多功能轮椅护理床”,轮椅与护理床通过“电磁锁装置”合二为一,在实现背部升降、腿部升降、左右翻身等功能的基础上,可以将轮椅与护理床分离,增加患者室内外的活动空间,与家人共同进餐,洗漱、大小便等活动更加自由,有效节省人力和空间,大大减轻了护理压力。
二、适用人群主要适用于中风、肌无力、中低脊髓损伤、骨折、烧伤、烫伤、年老体衰等原因导致不能完全自理的患者。
三、主要技术参数1.产品名称:多功能轮椅护理床2.产品尺寸:2100*1200*550MM3.产品型号:□手动电动两用Ⅰ型□手动Ⅱ型4.产品原料:冷轧钢材、ABS工程塑料5.护理床控制器技术指标(Ⅰ型):6.轮椅电磁锁技术指标(Ⅰ型、Ⅱ型):8.装箱单手动电动两用Ⅰ型手动Ⅱ型四、产品结构说明五、产品安装说明本产品出厂前已基本安装完成,用户需自行安装脚轮、护栏、床头,为节省时间,可遵循以下步骤:第一步:安装脚轮。
将床体倒立,床腿朝上,双面中控静音轮(左下图)安装在床腿上,不锈钢脚轮(右下图)安装在轮椅上,脚轮均采用螺纹方式连接,接口尺寸不同,用户安装时请注意。
第二步:安装床头床尾床头板较高,床尾板较矮,采用挂式安装法。
将床头挂钩对准床帮铁销,扣上锁扣即可。
第三步:安装护栏手电两用Ⅰ型配套ABS护栏,手动Ⅱ型配套铝合金折叠护栏,将护栏架孔与床帮打孔位置对齐,用螺丝固定即可。
第四步:接通电源手电两用Ⅰ型部分功能可通过控制器进行调节,接通电源后,进行调试,具体方法详见“控制器示意图”。
安装说明
DSQ-03型多功能三维牵引系统的固定床板安装步骤:
固定床板U型连接件
固定床板床体上框
固定床板从此处插入
(安装前)
1、将固定床板的左右U型连接件上的4颗螺钉卸下;
2、将固定床板一头U型连接件如同从牵引床尾部上框处插进去(插入时
左右摇晃,平衡推入);
3、固定床板推入到位后,用4颗螺钉将固定床板固定在牵引床上即可。
用4-M8螺钉将固定床板固定
(安装后)
颈牵杆安装步骤:
将颈牵杆竖起插入牵引床控制柜上壳孔内,放正方向,轻轻左右旋转晃动颈牵杆,让其落槽即安装完毕。
注意钢丝绳需在滑轮槽内,如下滑轮处钢丝绳有问题,打开控制柜门板后将钢丝绳放正即可。
腰椎牵引床的使用方法腰椎牵引床是一种用于治疗腰椎间盘突出等腰椎相关疾病的物理治疗设备。
它通过施加牵引力来减轻患者的腰椎压力,缓解腰痛和神经症状。
这里将详细介绍腰椎牵引床的使用方法及其注意事项。
使用方法如下:1. 确定适用者:腰椎牵引床适用于腰椎间盘突出、腰椎滑脱、脊柱侧弯及脊柱关节炎等疾病患者。
在使用之前,需先进行腰椎X线片、磁共振等医学检查,确保患者适合接受牵引治疗。
2. 确定治疗参数:根据医生的指导,确定腰椎牵引床的使用参数。
这些参数包括施加的牵引力大小、牵引时间、牵引角度等。
不同患者的治疗参数可能会有所不同,所以在使用之前需要事先咨询医生或专业技师。
3. 患者准备:患者需要解开衣物,躺在腰椎牵引床上。
为了保证舒适度和卫生,可以在床面上铺上干净的毛巾或垫子。
患者应保持放松的姿势,尽量不要用力或活动。
4. 安装固定装置:腰椎牵引床通常配有固定带或固定机构,用于固定患者的躯干。
在进行牵引治疗之前,需要把固定装置正确地安装在患者的躯干上,在确保安全和舒适的前提下进行固定。
5. 调整牵引参数:根据医生的要求,逐渐增加牵引力度,可以使用手动摇杆或电动按钮来调整。
在进行调整时,应注意患者的反应和感受,确保不会造成不必要的疼痛或不适。
6. 牵引治疗:一旦牵引参数调整到位,可以开始进行牵引治疗了。
通常牵引时间为15-30分钟,但具体时间需遵循医生的要求。
在牵引过程中,患者应尽量保持放松,避免用力或活动,以增加治疗效果。
7. 结束治疗:牵引治疗完成后,需要逐渐减小牵引力度,并将腰椎牵引床上的固定装置移除。
患者可以缓慢地起身,坐下或站起来,但要避免剧烈运动或劳累。
使用腰椎牵引床需要注意以下事项:1. 医嘱指导:使用腰椎牵引床前需咨询医生,了解具体的治疗方案和参数要求。
不可自行进行牵引治疗,以免造成不适或损伤。
2. 严格控制力度:牵引力度过大可能引起不适或损伤,力度过小则无法达到治疗效果。
在调整牵引力度时,应根据患者的感受和医生的指导逐渐增加或减小力度。
三维多功能颈腰椎牵引床操作规程三维多功能颈腰椎牵引床操作规程1.主题内容与适用范围本规程规定了三维多功能颈腰椎牵引床的操作规程及维护保养。
本规程适用于三维多功能颈腰椎牵引床的日常使用。
2.引用文件:三维多功能颈腰椎牵引床使用说明书3. 操作程序3.1病人按病情仰卧或俯卧于床面合适位置后,再用牵引带分别系紧病人的腹部和盆骨上(适当系紧,否则直接影响治疗效果),然后可选择系好踝关节处的牵引带,将机械臂置于病人腋下。
3.2开机:接通电源,打开电源开关,牵引床自动复位。
3.3根据病人的情况设定牵引总时间、牵引力、牵引时间、间歇时间。
3.4按“颈/腰”功能键选择颈椎牵引或腰椎牵引,同时面板上有功能灯提示。
3.5按“设定”键,选择功能窗口参数,每按一次“设定”键就有一个参数窗口闪烁,表示该窗口参数值可以进行设定。
依次可设定“牵引总时间”、“牵引时间”、“间歇时间”、“牵引力”。
3.6当窗口数字闪烁时,按“+”“-”键直至所需数值,个位、十位可用“移位”键进行转换。
3.7牵引床内有8种牵引模式可根据治疗需要任意选择使用,如下图所示,按“设定”键9次,在间歇时间窗口出现“P9”字样,表示牵引模式功能,在牵引力窗口出现的数字表示牵引模式序号。
如要调用其它牵引模式序号可用“+”“-”键进行相应的选择。
3.8全部设置好后,即开始治疗。
3.9蜂鸣器报警,治疗结束,解开牵引带,关闭电源。
4.注意事项及维护保养4.1保持主机及附件清洁完好,定期用软布蘸中性洗涤液擦拭仪器表面,注意不要让液体渗入仪器内部。
4.2孕妇、严重心脏病、骨质疏松、高血压患者禁止使用。
4.3脊柱化脓性炎症、脊柱结核、脊柱肿瘤等患者不宜使用腰部牵引。
4.4有严重心、肺、肝、肾和脑部疾病患者不宜使用腰部牵引。
4.5如机器出现故障,及时与设备科联系。
桐妇保院设备科制1。

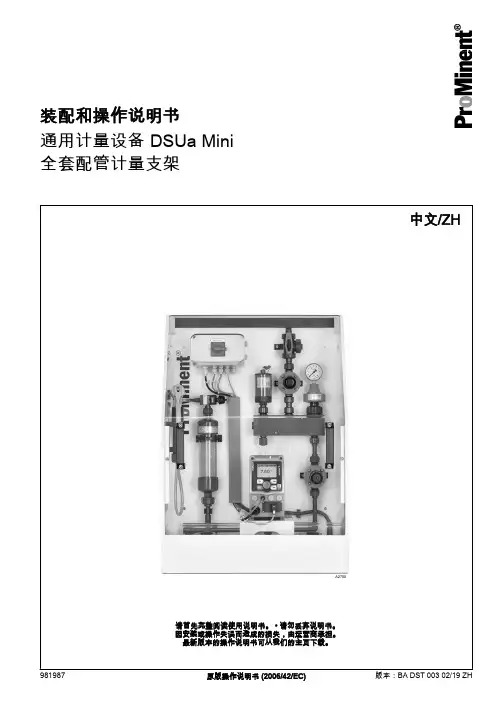

通用计量设备 DSUa Mini 全套配管计量支架装配和操作说明书A2700原版操作说明书 (2006/42/EC)981987版本:BA DST 003 02/19 ZH请首先完整阅读使用说明书。
• 请勿丢弃说明书。
因安装或操作失误而造成的损失,由运营商承担。
最新版本的操作说明书可从我们的主页下载。
本文件使用中性意义上按照语法的男性方式来使文本更易读。
始终以相同的方式称呼女士和男士。
我们请女性读者理解文章中的这种简化。
请阅读补充说明。
信息说明书中给出了设备正确操作或易于您操作的重要信息。
警告提示警告提示详细描述了危险情况,请参阅 Ä 章节 2.2 “警告提示标识”第 13 页。
本文件中可能使用以下标识强调操作说明、参考、列表、结果以及其它相关内容:一般同等对待补充说明补充说明2目录目录1产品介绍 (4)1.1 技术详情 (4)1.2 产品识别码 (5)1.3 计量系统、1台泵、1 计量位置 (9)1.4 计量系统、2台泵、1 计量位置 (10)1.5 计量系统、2台泵、2 计量位置 (11)2安全和责任 (13)2.1 用户资格 (13)2.2 警告提示标识 (13)2.3 一般性安全提示 (14)2.4 按规定使用 (16)3储存和运输 (17)4装配和安装 (18)4.1 概述 (18)4.2 地面安装 (19)4.3 使用不锈钢支架安装 (19)4.4 壁装 (20)4.5 连接吸液枪的液位测量装置 (20)5调试 (21)5.1 泄漏和排放 (21)5.2 个人防护装备(PSA) (21)5.3 调试试验流程 (22)5.4 连接化学品容器进行调试 (22)6运行计量系统 (24)7维护和故障排除 (25)7.1 维护 (25)7.2 故障排除 (27)8停用和废弃处理 (29)8.1 旧零部件处理 (29)9技术数据 (30)10图纸 (32)10.1 计量系统、1台泵、1 计量位置 (32)10.2 计量系统、2台泵、1 计量位置 (33)10.3 计量系统、2台泵、2 计量位置 (34)11DSUa mini 流程图 (PID) (35)11.1 流程图图例 (35)11.2 DSUa mini 1 流程图 (PID) (36)11.3 DSUa mini 2 流程图 (PID) (37)11.4 DSUa mini 3 流程图 (PID) (38)12电气端子图 (39)12.1 电气端子图、1062129、1 泵 (39)12.2 电气端子图,2 台泵 (41)13欧盟认证符合性声明 (43)14索引 (44)31 产品介绍1.1 技术详情DULCODOS ® universal 计量系统将标准组件与您所选择的电磁隔膜计量泵组合在一起。

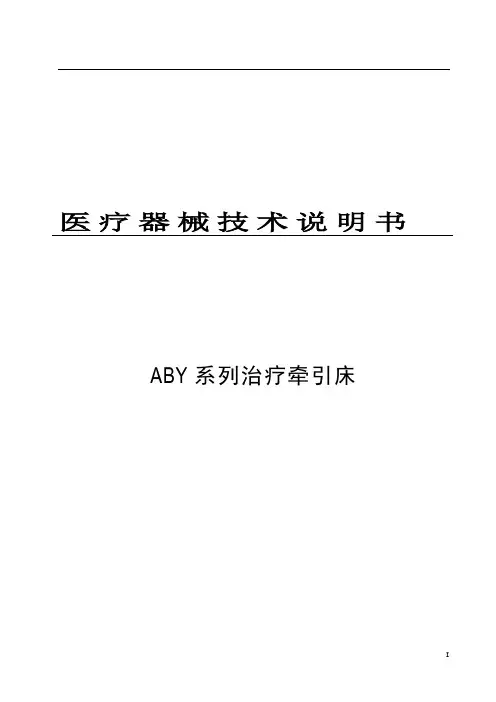

医疗器械技术说明书ABY系列治疗牵引床前言ABY系列治疗牵引床是,根据《医疗器械监督管理条例》和《医疗器械标准管理办法》,特制订本注册产品标准,作为组织生产和质量监督的依据。
本标准技术指标执行了YY 0697-2008 《电动牵引床》,并在其基础上对外观等方面进行了更严格的要求,安全方面贯彻执行了强制性国家标准GB 9706.1-2007《医用电气设备第1部分:安全通用要求》,其要求和试验方法列入附录A(规范性附录)。
环境试验贯彻执行GB/T 14710-2009《医用电器环境要求及试验方法》。
ABY系列治疗牵引床1 范围本标准规定了ABY系列治疗牵引床的分类与命名,要求,试验方法,检验规则,标志与使用说明书,包装、运输、贮存。
本标准适用于ABY系列治疗牵引床(以下简称牵引床)。
该产品供颈、腰椎病患者牵引用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191-2008 包装储运图示标志GB 5023.1-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分:一般要求GB 9706.1-2007 医用电气设备第一部分:安全通用要求GB /T 9969-2008 工业产品使用说明书总则GB/T 14710-2009 医用电器环境要求及试验方法YY 0697-2008 电动牵引床YY 0505-2012 医用电气设备第1-2部分:安全通用要求。
3 分类与命名3.1 组成3.1.1 牵引床主要由牵引控制主机、承载床体两部分构成。
3.2 分类3.2.1牵引床按电击防护类型分类属于Ⅰ类设备。
3.2.2牵引床按防电击的程度分类有B类应用部分设备。
3.3 型号牵引床的型号及其含义如下:设计序号(Ⅰ、Ⅱ、Ⅲ、Ⅳ)产品代号企业代号3.4 结构和基本参数牵引床的结构和基本参数见表1。

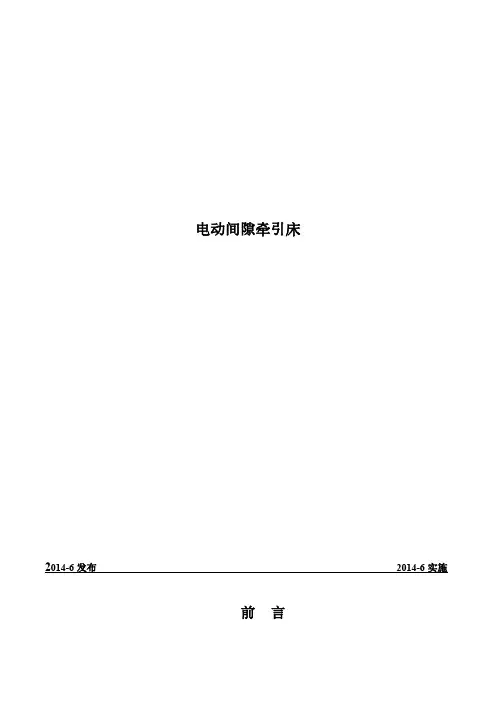

电动间隙牵引床2014-6发布2014-6实施前言为规范产品的技术特性,确保产品的安全有效,特制订本产品标准,作为生产质量控制的依据。
本标准编写格式及规范技术要素内容的确定符合国家食品药品监督管理总局《关于发布医疗器械产品技术要求编写指导原则的通告》和GB/T1.2-2002《标准化工作导则第2部分:标准中规范技术要素内容的确定方法》的规定。
本标准由--起草。
本标准主要起草人:--1范围本注册标准规定了电动间隙牵引床的产品分类与标记、要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于对患者的颈椎、腰椎进行牵引治疗的设备。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
GB/T191-2008包装储运图示标志GB9706.1-2007医用电气设备第1部分:安全通用要求(IEC60601-1:1988,IDT)GB/T14710-1993医用电气设备环境要求及试验方法YY0466-2003医用器械用于医疗器械标签、标记和提供信息的符号3分类与标记3.1产品组成:牵引床主要由牵引控制主机、承载床体两部分构成。
3.2型号-QYC-XX产品型号代号(XX代表每款病床的具体型号,一般用数字代替)产品名称代号3.3基本参数颈椎牵引行程0-200mm腰椎牵引行程0-200mm尺寸(mm)2100×560×6004要求4.1正常工作条件4.1.1环境温度:5℃~40℃4.1.2相对湿度不大于80%4.1.3电源电压:交流220V±22V,电源频率50Hz±1Hz4.2牵引治疗模式图1牵引治疗模式4.3最大牵引范围及允许误差牵引力不大于200N时,允许误差:±10%或±10N取大值。
牵引力大于200N时,允许误差:±20%或±50N取大值。
4.4牵引床的治疗时间及牵引间歇时间及允许误差时间范围:单位秒(s),允许误差不大于±30s4.5保护牵引床应设有紧急保护措施。

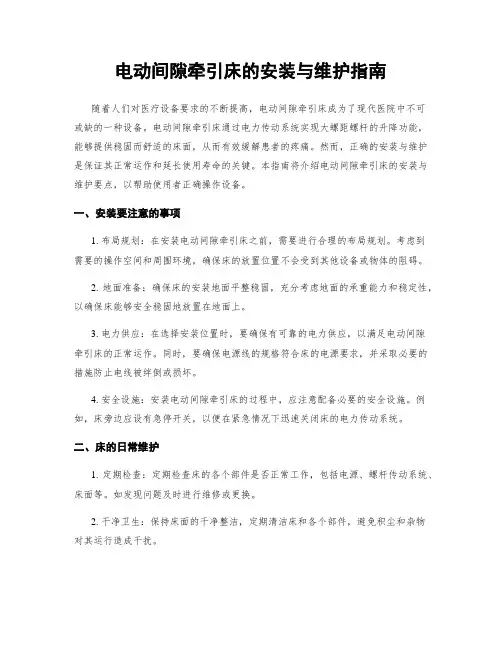

电动间隙牵引床的安装与维护指南随着人们对医疗设备要求的不断提高,电动间隙牵引床成为了现代医院中不可或缺的一种设备。
