炭素材料真密度的测定方法

炭素材料显气孔率和闭孔率的测试11 有效密度法quotquot3 年第 4 期amp’ -amp./01-2 quotquot36 4 ?quot? 5 卷第炭素技术789 5 炭素材料显气孔率和闭孔率的测试11有效密度法贾儒，王成华，于淑贤 (中钢集团吉林炭素股份有限公司，吉林吉林/’’)摘要:介绍一种测试炭素材料显气孔率和闭孔率的新方法11有效密度法，它可以弥补显气孔率传统测试方法的一些缺点。

同时，表明炭素材料闭孔率测试值与其本身的三种密度，即体积密度、有效密度和真密度相关。

关键词:显气孔率;闭孔率;真密度中图分类号:lt1 quot 文献标识码: ( ’’gt/1 ’’3 ) 文章编号: ’gt’gt’/ -2/: lt-lt2/ ’gt amp2-gt lt2/ amp’ ’-/’--amp/7- gt-2/ -.gt A BCD EAFG H.9I6gt.CJD KL M.CgtNOJI 4 MOIPQR99S OSOIHJT0PI HPDURVDOSOI OSOI /’’D H.OIJ 5’ABCDEFCG A I9W amp9R.PV IJamp9VR.9 9XX98ROY9 V9IQORZ R.JR V9R9TampOIJR9Q R.9 P9I PTPQORZ JIV 8SPQ9V PTPQORZ PX 8JT0PI ampJR9TOJSQWJQ OIRTPVC89VD W.O8. 8JI ampJ9 C XPT R.9 VOQJVYJIRJ69 9NOQR9V OI R.9 RTJVOROPIJS R9QROI6 amp9R.PVQ9JIW.OS9D R.9 8PI89R R.JR R.98SPQ9V PTPQORZ PX R.9 8JT0PI ampJR9TOJSQ OQ V99IV9IR PI ORQ PWI V9IQORO9Q PX R.9 8JT0PI ampJR9TOJSD OI8SCVOI6R.9 0CS V9IQORZD R.99XX98ROY9 V9IQORZ JIV R.9 T9JS V9IQORZ OQ6OY9IHIJ K8DLB _9I PTPQORZ‘ 8SPQ9V PTPQORZ‘ T9JS V9IQORZ 有效密度法测试显气孔率和闭孔率是作者在实验中发现的一种测试计算方法。

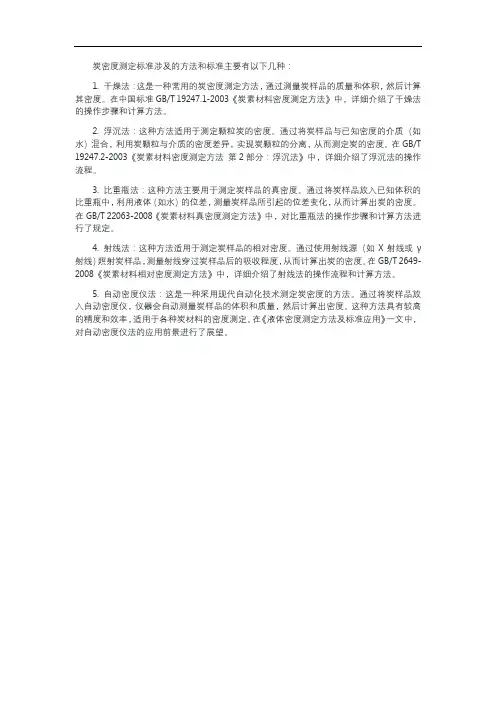

炭密度测定标准涉及的方法和标准主要有以下几种：
1. 干燥法：这是一种常用的炭密度测定方法，通过测量炭样品的质量和体积，然后计算其密度。

在中国标准GB/T 19247.1-2003《炭素材料密度测定方法》中，详细介绍了干燥法的操作步骤和计算方法。

2. 浮沉法：这种方法适用于测定颗粒炭的密度。

通过将炭样品与已知密度的介质（如水）混合，利用炭颗粒与介质的密度差异，实现炭颗粒的分离，从而测定炭的密度。

在GB/T 19247.2-2003《炭素材料密度测定方法第2部分：浮沉法》中，详细介绍了浮沉法的操作流程。

3. 比重瓶法：这种方法主要用于测定炭样品的真密度。

通过将炭样品放入已知体积的比重瓶中，利用液体（如水）的位差，测量炭样品所引起的位差变化，从而计算出炭的密度。

在GB/T 22063-2008《炭素材料真密度测定方法》中，对比重瓶法的操作步骤和计算方法进行了规定。

4. 射线法：这种方法适用于测定炭样品的相对密度。

通过使用射线源（如X射线或γ射线）照射炭样品，测量射线穿过炭样品后的吸收程度，从而计算出炭的密度。

在GB/T 2649-2008《炭素材料相对密度测定方法》中，详细介绍了射线法的操作流程和计算方法。

5. 自动密度仪法：这是一种采用现代自动化技术测定炭密度的方法。

通过将炭样品放入自动密度仪，仪器会自动测量炭样品的体积和质量，然后计算出密度。

这种方法具有较高的精度和效率，适用于各种炭材料的密度测定。

在《液体密度测定方法及标准应用》一文中，对自动密度仪法的应用前景进行了展望。

炭密度测定标准炭密度是指单位体积内炭的质量，是评价炭材料性能的重要指标之一。

炭材料广泛应用于炼铁、化工、冶金等行业，在炭材料生产和质量控制中，炭密度的准确测定具有重要意义。

本文将介绍炭密度测定的标准和方法。

一、炭密度测定标准概述炭密度测定标准是用于规范炭密度测定过程和结果的一系列准则和要求。

符合标准的测定可以保证炭密度数据的准确性和可比性。

国际上炭密度测定的标准有多种，其中较为常见的包括GB/T 1575-2014《碳素制品密度测定方法》和ASTM D1675-13《Standard Test Methods for Sampling and Testing Untreated Paper Used for Electrical Insulation》。

二、炭密度测定方法1.试样制备选取符合标准的炭材料作为试样，并按照标准要求将试样制备成规定尺寸和形状。

2.天平测量使用精密天平，在特定的环境条件下，将试样放置于天平上进行称量。

在称量过程中应注意避免外界干扰，确保测量结果的精确性。

3.体积测定采用适当的方法测定试样的体积，常见的方法有氮气置换法和压实法。

其中氮气置换法适用于小颗粒炭材料的密度测定，压实法适用于大颗粒炭材料的密度测定。

4.计算密度根据试样的质量和体积数据，通过计算得到炭密度的数值。

三、炭密度测定的影响因素在炭密度测定过程中，存在一些因素会对测定结果产生影响，需要予以注意。

主要包括以下几个方面：1.试样形状和尺寸：试样形状和尺寸的不同会导致测定结果的偏差，应按照标准要求制备试样。

2.环境条件：环境温度、湿度和气压等因素会对炭密度测定结果产生影响，应在标准规定的环境条件下进行测定。

3.天平精度：选用合适的天平进行称量，保证称量结果的准确性。

4.体积测定方法：选择适当的体积测定方法，并在测定过程中严格遵循标准要求。

5.操作人员技能：操作人员的技能水平会对测定结果产生影响，应具备熟练的操作技能。

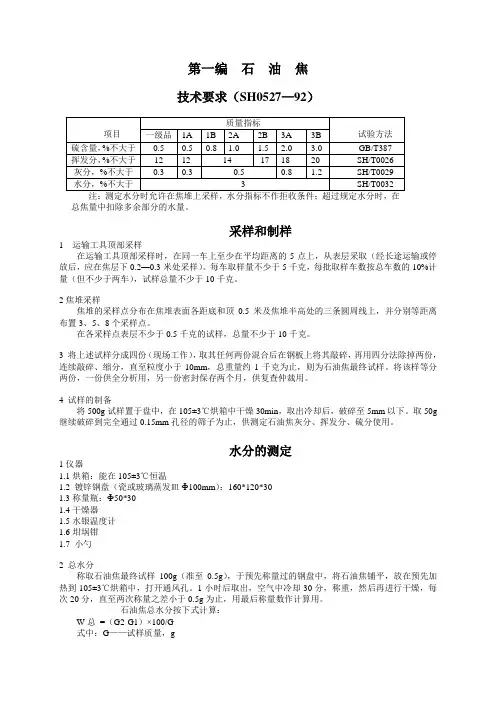

第一编石油焦技术要求（SH0527—92）总焦量中扣除多余部分的水量。

采样和制样1 运输工具顶部采样在运输工具顶部采样时，在同一车上至少在平均距离的5点上，从表层采取（经长途运输或停放后，应在焦层下0.2—0.3米处采样）。

每车取样量不少于5千克，每批取样车数按总车数的10%计量（但不少于两车），试样总量不少于10千克。

2焦堆采样焦堆的采样点分布在焦堆表面各距底和顶0.5米及焦堆半高处的三条圆周线上，并分别等距离布置3、5、8个采样点。

在各采样点表层不少于0.5千克的试样，总量不少于10千克。

3 将上述试样分成四份（现场工作），取其任何两份混合后在钢板上将其敲碎，再用四分法除掉两份，连续敲碎、缩分，直至粒度小于10mm，总重量约1千克为止，则为石油焦最终试样。

将该样等分两份，一份供全分析用，另一份密封保存两个月，供复查仲裁用。

4 试样的制备将500g试样置于盘中，在105±3℃烘箱中干燥30min，取出冷却后，破碎至5mm以下。

取50g 继续破碎到完全通过0.15mm孔径的筛子为止，供测定石油焦灰分、挥发分、硫分使用。

水分的测定1仪器1.1烘箱：能在105±3℃恒温1.2 镀锌钢盘（瓷或玻璃蒸发皿Ф100mm）：160*120*301.3称量瓶：Ф50*301.4干燥器1.5水银温度计1.6坩埚钳1.7 小勺2 总水分称取石油焦最终试样100g（准至0.5g），于预先称量过的钢盘中，将石油焦铺平，放在预先加热到105±3℃烘箱中，打开通风孔。

1小时后取出，空气中冷却30分，称重，然后再进行干燥，每次20分，直至两次称量之差小于0.5g为止，用最后称量数作计算用。

石油焦总水分按下式计算：W总=（G2-G1）×100/G式中：G——试样质量，gG1——烘后盘+样的质量，gG2——烘前盘+样的质量，g3内含水将已制备好的分析用试样从不同部位取出约2g于已恒重好的称量瓶中称量，于105±3℃的烘箱中干燥1小时，取出，冷却30分，称重，然后再进行干燥，每次30分，直至两次称量之差小于0.001g 为止。

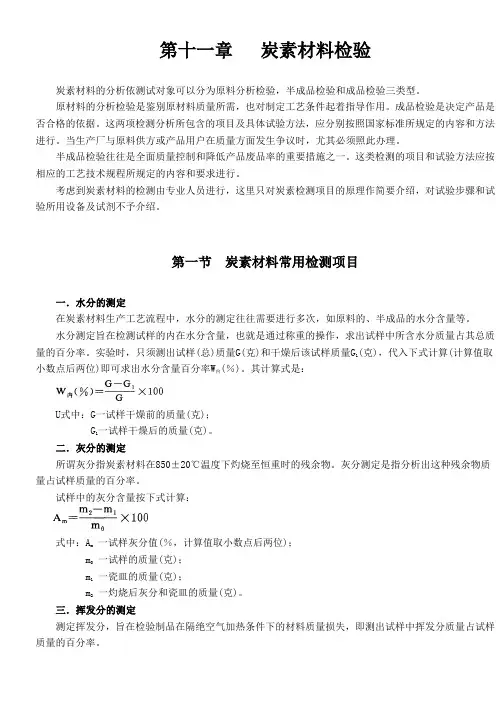

第十一章炭素材料检验炭素材料的分析依测试对象可以分为原料分析检验，半成品检验和成品检验三类型。

原材料的分析检验是鉴别原材料质量所需，也对制定工艺条件起着指导作用。

成品检验是决定产品是否合格的依据。

这两项检测分析所包含的项目及具体试验方法，应分别按照国家标准所规定的内容和方法进行。

当生产厂与原料供方或产品用户在质量方面发生争议时，尤其必须照此办理。

半成品检验往往是全面质量控制和降低产品废品率的重要措施之一。

这类检测的项目和试验方法应按相应的工艺技术规程所规定的内容和要求进行。

考虑到炭素材料的检测由专业人员进行，这里只对炭素检测项目的原理作简要介绍，对试验步骤和试验所用设备及试剂不予介绍。

第一节炭素材料常用检测项目一．水分的测定在炭素材料生产工艺流程中，水分的测定往往需要进行多次，如原料的、半成品的水分含量等。

水分测定旨在检测试样的内在水分含量，也就是通过称重的操作，求出试样中所含水分质量占其总质(克)，代入下式计算(计算值取量的百分率。

实验时，只须测出试样(总)质量G(克)和干燥后该试样质量G1(％)。

其计算式是：小数点后两位)即可求出水分含量百分率W内U式中：G一试样干燥前的质量(克)；一试样干燥后的质量(克)。

G1二．灰分的测定所谓灰分指炭素材料在850±20℃温度下灼烧至恒重时的残余物。

灰分测定是指分析出这种残余物质量占试样质量的百分率。

试样中的灰分含量按下式计算：式中：A一试样灰分值(％，计算值取小数点后两位)；m一试样的质量(克)；mm一瓷皿的质量(克)；1m一灼烧后灰分和瓷皿的质量(克)。

2三．挥发分的测定测定挥发分，旨在检验制品在隔绝空气加热条件下的材料质量损失，即测出试样中挥发分质量占试样质量的百分率。

试样的挥发分V(％)按下式计算(计算值取小数点后两位)：式中：G 一试样质量(克)；G1一加热后试样质量(克)；w内一试样的水分含量(％)。

四．硫分的测定硫是炭素材料中的一种有害杂质，其含量不能超过一定限度。

炭素思考题及答案0-2炭素材料有什么特点。

P3答：炭素材料在导电性、导热性方面与金属材料有相似之处；在耐热性、耐腐蚀性方面与陶瓷材料有共同性；而在质量轻，具有还原性和分子结构多样性方面又与有机高分子材料有相同之处。

而它又有别的材料无法取代的性质：比弹性模量、比强度高，减震率大，生物相容性好和具有自润滑性及中子减速能力。

0-3试述炭素材料在国民经济中的地位。

答：当前，炭素材料已广泛应用于冶金、化工、电子、电器、机械等工业以及核能和航空航天工业，乃至作为人体生理补缀材料。

炭素材料已经成为近代工业中不可缺少的结构材料和功能材料。

1-1.碳的同素异形体在结构上有什么差别？造成性质上各有什么特点？P5-7答：碳有四种晶体，即金刚石，石墨，炔炭和富勒烯。

金刚石是最典型的共价键晶体，每个碳原子通过SP3杂化轨道与相邻的4个碳原子形成共价键；石墨结构是由SP2杂化轨道形成的，呈六角平面网状结构，以平行于基面的方向堆砌；炔炭由SP杂化轨道形成方向相反，交角为180度，2个未参与杂化的2P电子形成π键，生成线性聚合物键；C60的结构为20个正六角环和12个正五角环组成的笼状结构；金刚石具有很高的硬度和很高的熔点，而且是电绝缘体，而石墨呈偏状结构，具有很好的润滑性和导电性，炔炭熔点比石墨高，性质较为稳定，而富勒烯对称度高，比较稳定，不易导电。

1-3.炭素材料的强度有什么特点？P10答：（1）炭素材料的强度具有各向异性，平行于层面方向的强度大，而垂直于层面方向的强度低。

（2）炭素材料的比强度在常温下属于中等，但在2500℃以内，它的比强度随温度升高而增大。

1-4.什么叫自润滑性？为什么石墨具有自润滑性？P13答：自润滑性：由于晶体易于沿晶体层面剥离，在摩擦面上形成极薄的晶体膜，而使摩擦系数显著降低的性质。

原因:主要是因为石墨层之间结合力弱，易于相对滑动的缘故。

当石墨在金属表面形成石墨薄层后，就成为石墨与石墨之间的摩擦。

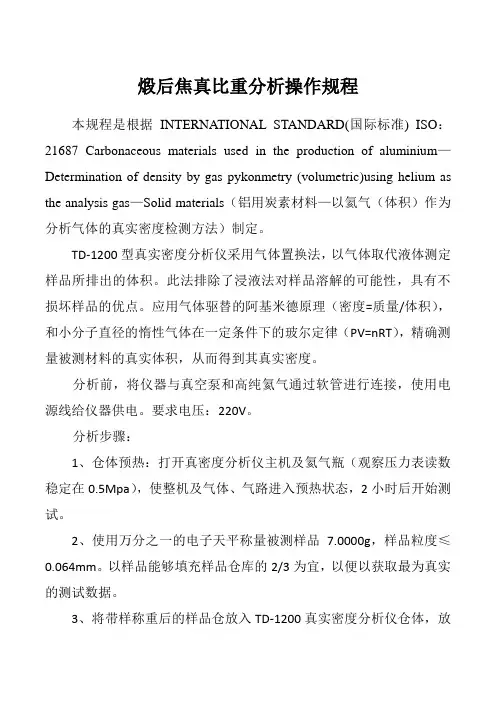

煅后焦真比重分析操作规程本规程是根据INTERNATIONAL STANDARD(国际标准) ISO：21687 Carbonaceous materials used in the production of aluminium—Determination of density by gas pykonmetry (volumetric)using helium as the analysis gas—Solid materials（铝用炭素材料—以氦气（体积）作为分析气体的真实密度检测方法）制定。

TD-1200型真实密度分析仪采用气体置换法，以气体取代液体测定样品所排出的体积。

此法排除了浸液法对样品溶解的可能性，具有不损坏样品的优点。

应用气体驱替的阿基米德原理（密度=质量/体积），和小分子直径的惰性气体在一定条件下的玻尔定律（PV=nRT），精确测量被测材料的真实体积，从而得到其真实密度。

分析前，将仪器与真空泵和高纯氦气通过软管进行连接，使用电源线给仪器供电。

要求电压：220V。

分析步骤：1、仓体预热：打开真密度分析仪主机及氦气瓶（观察压力表读数稳定在0.5Mpa），使整机及气体、气路进入预热状态，2小时后开始测试。

2、使用万分之一的电子天平称量被测样品7.0000g，样品粒度≤0.064mm。

以样品能够填充样品仓库的2/3为宜，以便以获取最为真实的测试数据。

3、将带样称重后的样品仓放入TD-1200真实密度分析仪仓体，放样时注意动作轻慢，避免粉体逸出，旋紧仓盖，使样品预热10-15min。

4、在分析仪触摸屏上选择“新建”选项，设定文件夹名称，并分别输入样品仓1、样品仓2的样品重量及名称等参数，其他参数请使用默认值。

核实无误后开始测试；5、点击分析仪触摸屏的“开始”按钮，测试开始，待测试进行10分钟后，样品仓发出“铛铛”响声，屏幕出现读数。

待屏幕显示的预设试验结束以后，实验完毕。

6、结束试验：在数据存储设备中预设好名为“dodfile”的文件夹，并连接到TD-1200真密度分析仪的USB接口，选中要复制的文件夹，点击屏幕右下方的储存按钮，确定后拔下U盘即可（此步骤6可省略）。

炭素材料真密度的测定方法炭素材料真密度的测定方法一、定义炭素材料的质量与真实体积的比值。

二、测定真密度的意义１．材料真密度的大小可以说明材料基本质点的质密程度及排列规正化程度。

２．测定不同品种炭质材料、原料、焙烧半成品或石墨电极的真密度可以了解原料的炭化程度及在不同条件下的热处理程度，如煅烧、焙烧、石墨化程度等。

３．测量真密度的大小可以推测炭素材料的其他物理化学性能，如真密度与电阻率成反比，与抗氧化性能成正比。

三、需要测定真密度的炭素材料１．原料针状焦≥2.13沥青焦≥1.96 冶金焦≥1.95普煅无烟煤1.71―1.75 (附,沥青焦、冶金焦不作常规分析) ２．煅烧料焙烧品石墨化四、真密度测定方法常用的方法有：溶剂置换法，气体置换法及Ｘ射线衍射仪测定法。

１．溶剂置换法此方法是先将试样破碎至0.05mm以下，用酒精、甲苯或蒸馏水，在一定温度下浸润（用酒精、甲苯或蒸馏水去填充试样颗粒的孔隙），然后用比较称量法，求得真比重的大小。

因为溶剂分子也不能全部进入所有孔隙（例如孔径极小的毛细孔和一些即使颗粒破碎到很小仍然封闭的孔），因而得到的溶剂置换体积只是被测试样骨架的近似体积（一般略大于真实体积），所以用溶剂置换法测出的真比重只是一个近似数，用不同大小的试样颗粒，不同溶剂及不同浸润条件时测出的真比重也略有不同。

２．气体置换法此方法主要用于精确的科学研究中，如用氦气去填充试样颗粒之间和颗粒上的孔隙，氦气能进入除封闭气孔外的全部毛细孔，因而用氦气置换法求出被测试样骨架的体积更接近真实体积，但费用高。

３．Ｘ射线衍射仪测定法本方法用此测定仪测出晶格参数再按下式计算：五、用溶剂置换法测定试样的真密度１．质量ｍ用天平即可，本测定方法的关键是求试样的体积ｖ２．测真实体积v主要存在两个难点ａ、有封闭气孔ｂ、形状不规则解决方法：ａ、破碎，把试样破至一定粒度级，我们认为此粒度下的颗粒是实心的，规程上要求是１００目以下（０．１５ｍｍ）。

TS0302-炭素材料真密度的测定案例简要说明:依据国家职业标准和炭素加工技术专业教学要求，归纳提炼出所包含的知识和技能点，弱化与教学目标无关的内容，使之与课程学习目标、学习内容一致，成为一个承载了教学目标所要求知识和技能的教学案例。

该案例体现了炭素材料物理性检测的知识点和岗位技能，与炭素加工技术专业的炭素材料检测技术课程中第二篇炭素材料的标准测试方法的教学目标相对应。

炭素材料真密度的测定1 背景介绍炭素材料的质量检验测试对象可以分为原料分析检验、半成品检验和成品检验三类。

原料的分析检验是鉴别原材料质量所需，也对制定工艺条件起指导作用。

成品检验是决定产品是否合格的依据。

这两项检测分析所包含的项目及具体实验方法，应分别按照国家标准或部颁标准所规定的内容和方法进行。

当生产厂与原料提供方或产品用户在质量方面发生争议时，尤其必须照此办理。

当然，在保证使用可靠性的前提下，供需双方根据各自的实际情况可协商增减某些测试项目和试验方法。

半成品及生产工序的控制分析项目应按照各工序的工艺技术规程所规定的内容进行。

分析项目及分析的次数可根据生产规模和本单位的条件适当增减。

半成品检验是全面质量控制和降低产品废品率的重要措施。

真密度（真比重）是炭素材料的质量与其真体积（不包括其内气孔）的比值。

真密度的大小说明材料的基本质点的致密程度及排列规整化的程度。

测定真密度的原理与测体积密度类似。

但是必须取粉碎样，在经液浸并抽真空排气后，用比重瓶测定其25℃时的密度。

否则，若用大试样，很难排尽其内空气，即测不准真密度值。

利用试剂和仪器，按规定步骤测出有关数值后，代入下式可求出试样的真密度。

其总计算式为：21p p c gc d u -+⨯=（g/cm 3）式中：c ——试样重（g ）；g ——酒精或蒸馏水比重（20℃）；p 1——装有酒精（或蒸馏水）的比重瓶重（g ）；p 2——装有酒精（或蒸馏水）和试样的比重瓶重（g ）。

某铝厂炭素分厂通过测量炭块的真密度可了解炭素原料的煅烧程度、焙烧程度及石墨化程度，真密度与炭素制品的比电阻成反比，与炭素制品的抗氧化能力成正比。

炭素材料真密度的测定.docTS0302-炭素材料真密度的测定案例简要说明:依据国家职业标准和炭素加工技术专业教学要求，归纳提炼出所包含的知识和技能点，弱化与教学目标无关的内容，使之与课程学习目标、学习内容一致，成为一个承载了教学目标所要求知识和技能的教学案例。

该案例体现了炭素材料物理性检测的知识点和岗位技能，与炭素加工技术专业的炭素材料检测技术课程中第二篇炭素材料的标准测试方法的教学目标相对应。

炭素材料真密度的测定1 背景介绍炭素材料的质量检验测试对象可以分为原料分析检验、半成品检验和成品检验三类。

原料的分析检验是鉴别原材料质量所需，也对制定工艺条件起指导作用。

成品检验是决定产品是否合格的依据。

这两项检测分析所包含的项目及具体实验方法，应分别按照国家标准或部颁标准所规定的内容和方法进行。

当生产厂与原料提供方或产品用户在质量方面发生争议时，尤其必须照此办理。

当然，在保证使用可靠性的前提下，供需双方根据各自的实际情况可协商增减某些测试项目和试验方法。

半成品及生产工序的控制分析项目应按照各工序的工艺技术规程所规定的内容进行。

分析项目及分析的次数可根据生产规模和本单位的条件适当增减。

半成品检验是全面质量控制和降低产品废品率的重要措施。

真密度（真比重）是炭素材料的质量与其真体积（不包括其内气孔）的比值。

真密度的大小说明材料的基本质点的致密程度及排列规整化的程度。

测定真密度的原理与测体积密度类似。

但是必须取粉碎样，在经液浸并抽真空排气后，用比重瓶测定其25℃时的密度。

否则，若用大试样，很难排尽其内空气，即测不准真密度值。

利用试剂和仪器，按规定步骤测出有关数值后，代入下式可求出试样的真密度。

其总计算式为：21p p c gc d u -+?=（g/cm 3）式中：c ——试样重（g ）；g ——酒精或蒸馏水比重（20℃）；p 1——装有酒精（或蒸馏水）的比重瓶重（g ）；p 2——装有酒精（或蒸馏水）和试样的比重瓶重（g ）。

炭素材料标准精选（最新）G1426《GB/T 1426-2008 炭素材料分类》G1427《GB/T1427-2000 炭素材料取样方法G1429《GB/T 1429-2009 炭素材料灰分含量的测定方法》G1431《GB/T 1431-2009 炭素材料耐压强度测定方法》G3074.1《GB/T 3074.1-2008 石墨电极抗折强度测定方法》G3074.2《GB/T 3074.2-2008 石墨电极弹性模量测定方法》G3074.3《GB/T 3074.3-2008 石墨电极氧化性测定方法》G3074.4《GB/T 3074.4-2003 石墨电极热膨胀系数(CTE)测定方法》G3518《GB/T 3518-2008 鳞片石墨》G3519《GB/T 3519-2008 微晶石墨》G3520《GB/T 3520-2008 石墨细度试验方法》G3521《GB/T 3521-2008 石墨化学分析方法》G6155《GB/T 6155-2008 炭素材料真密度和真气孔率测定方法》G3781.5《GB/T 3781.5-2006 乙炔炭黑:粗粒分的测定》G3781.6《GB/T 3781.6-2006 乙炔炭黑:视比容的测定》G3781.8《GB/T 3781.8-2006 乙炔炭黑:盐酸吸液量的测定》G3781.9《GB/T 3781.9-2006 乙炔炭黑:电阻率的测定》G3782《GB/T 3782-2006 乙炔炭黑》G8718《GB/T 8718-2008 炭素材料术语》G8719《GB/T 8719-2009 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定》G8721《GB/T 8721-2009 炭素材料抗拉强度测定方法》G8722《GB/T 8722-2008 石墨材料中温导热系数测定方法》G9973《GB/T 9973-2006 炭素材料透气度试验方法》G13465《GB/T13465.1～4-2002 不透性石墨材料试验方法》G14898《GB/T 14898-2004 人造金刚石用石墨》G20449《GB/T 20449-2006 活性炭丁烷工作容量测试方法》G21921《GB/T 21921-2008 不透性石墨材料抗拉强度试验方法》G24525《GB/T 24525-2009 炭素材料电阻率测定方法》G24526《GB/T 24526-2009 炭素材料全硫含量测定方法》G24527《GB/T 24527-2009 炭素材料内在水分的测定》G24528《GB/T 24528-2009 炭素材料体积密度测定方法》G24529《GB/T 24529-2009 炭素材料显气孔率的测定方法》G26294《GB/T 26294-2010 铝电解用炭素材料冷捣糊中有效粘合剂含量、骨料含量及骨料粒度分布的测定喹啉萃取法》GJ5179《GJB 5179-2003 K 喉衬用石墨渗铜材料规范》J2750《JB/T 2750-2006 高纯石墨》J2756《JB/T 2756-2006 无轨电车用炭滑块》J2934《JB/T 2934-2006 机械用炭材料及制品》J6772《JB/T 6772-2006 银石墨电刷》J6774《JB/T 6774-2006 煤沥青固定炭测定方法》J7609《JB/T 7609-2006 炭石墨材料抗冲击强度试验方法》J8133.1《JB/T 8133.1-2013 电炭制品物理化学性能试验方法第1部分：试样加工技术规定》J8133.2《JB/T 8133.2-2013 电炭制品物理化学性能试验方法第2部分：电阻率》J8133.3《JB/T 8133.3-2013 电炭制品物理化学性能试验方法第3部分：洛氏硬度》J8133.4《JB/T 8133.4-2013 电炭制品物理化学性能试验方法第4部分：肖氏硬度》J8133.5《JB/T 8133.5-2013 电炭制品物理化学性能试验方法第5部分：刷体与软接线联接处的联接电阻》J8133.6《JB/T 8133.6-2013 电炭制品物理化学性能试验方法第6部分：电刷软接线的脱出拉力》J8133.7《JB/T 8133.7-2013 电炭制品物理化学性能试验方法第7部分：抗折强度》J8133.8《JB/T 8133.8-2013 电炭制品物理化学性能试验方法第8部分：抗压强度》J8133.9《JB/T 8133.9-2013 电炭制品物理化学性能试验方法第9部分：抗拉强度》J8133.10《JB/T 8133.10-2013 电炭制品物理化学性能试验方法第10部分：径向抗压强度》J8133.11《JB/T 8133.11-2013 电炭制品物理化学性能试验方法第11部分：炭柱常态电阻及变形》J8133.12《JB/T 8133.12-2013 电炭制品物理化学性能试验方法第12部分：炭柱热态电阻》J8133.13《JB/T 8133.13-2013 电炭制品物理化学性能试验方法第13部分：炭柱机械强度》J8133.14《JB/T 8133.14-2013 电炭制品物理化学性能试验方法第14部分：体积密度》J8133.15《JB/T 8133.15-2013 电炭制品物理化学性能试验方法第15部分：气孔率》J8133.16《JB/T 8133.16-2013 电炭制品物理化学性能试验方法第16部分：硫含量》J8133.17《JB/T 8133.17-2013 电炭制品物理化学性能试验方法第17部分：灰分含量》J8154《JB/T 8154-2006 炭弧气刨炭棒》J8679《JB/T 8679-2008 炭弧气刨炭棒物理及使用性能试验方法》J9141.1《JB/T9141.1-1999 柔性石墨板材:密度测试方法》J9141.2《JB/T9141.2-1999 柔性石墨板材:拉伸强度测试方法》J9141.3《JB/T9141.3-1999 柔性石墨板材:压缩强度测试方法》J9141.4《JB/T9141.4-1999 柔性石墨板材:压缩率回弹率测试方法》J9141.5《JB/T9141.5-1999 柔性石墨板材:灰分测定方法》J9141.6《JB/T9141.6-1999 柔性石墨板材:固定碳含量测定方法》J9141.7《JB/T9141.7-1999 柔性石墨板材:热失重测定方法》J9141.8《JB/T9141.8-1999 柔性石墨板材:滑动摩擦系数测试方法》J9141.9《JB/T9141.9-1999 柔性石墨板材:取样方法》J9580《JB/T 9580-2008 炭石墨产品分类及型号编制方法》YB044《YB/T044-2007 炼钢用类石墨》YB099《YB/T099-2005 石墨电极焙烧品》YB119《YB/T119-1997 炭素材料体积密度测定方法》YB120《YB/T120-1997 炭素材料电阻率测定方法》YB121《YB/T121-1997 炭素泥浆》YB122《YB/T122-1997 高炉用石墨砖》YB142《YB/T 142-2012 浸渍石墨电极》YB908《YB/T908-1997 炭素材料显气孔率的测定》YB1428《YB/T1428-1997 炭素材料内在水分的测定》YB1430《YB/T1430-1997 炭素材料梳量测定方法》YB2805《YB/T 2805-2006 矿热炉用炭块》YB2818《YB/T 2818-2005 石墨块》YB4037《YB/T 4037-2005 半石墨质高炉炭块》YB4088《YB/T4088-2000 石墨电极》YB4089《YB/T4089-2000 高功率石墨电极》YB4090《YB/T4090-2000 超高功率石墨电极》YB4138《YB/T 4138-2005 焦粉和小颗粒焦炭》YB4226《YB/T 4226-2010 炭电极》YB4245《YB/T 4245-2011 石墨电极与接头加工精度及要求》YB4246《YB/T 4246-2011 炭块和炭砖尺寸及表面加工要求》YB5054《YB/T5054-2001 炭糊类检测试样制备方法》YB5146《YB/T5146-2000 高纯石墨制品灰分的测定》YB/T5158-2007 高纯石墨制品中微量硼的光谱测定溶液干渣法YB/T5159-2007 高纯石墨制品中硅和铁的光谱测定粉末法YB/T5189-2007 炭素材料挥发分的测定YB/T5190-2007 高纯石墨材料氯含量的分光光度测定方法YB5160《YB/T 5160-2008 阴极炭块的电解试验方法》YB5189《YB/T5189-2007 炭素材料挥发分的测定》YB5213《YB/T 5213-2005 炭块耐碱性试验方法》YB5214《YB/T5214-2007 抗氧化涂层石墨电极》YS63.1《YS/T 63.1-2006 铝用炭素材料检测方法第1部分：阴极糊试样焙烧方法、焙烧失重的测定及生坯试样表观密度的测定》YS63.2《YS/T 63.2-2006 铝用炭素材料检测方法第2部分：阴极炭块和预焙阳极室温电阻率的测定》YS63.3《YS/T 63.3-2006 铝用炭素材料检测方法第3部分：热导率的测定比较法》YS63.4《YS/T 63.4-2006 铝用炭素材料检测方法第4部分：热膨胀系数的测定》YS63.5《YS/T 63.5-2006 铝用炭素材料检测方法第5部分：有压下底部炭块钠膨胀率的测定》YS63.6《YS/T 63.6-2006 铝用炭素材料检测方法第6部分：开气孔率的测定液体静力学法》YS63.7《YS/T 63.7-2006 铝用炭素材料检测方法第7部分：表观密度的测定尺寸法》YS63.8《YS/T 63.8-2006 铝用炭素材料检测方法第8部分：二甲苯中密度的测定比重瓶法》YS63.9《YS/T 63.9-2006 铝用炭素材料检测方法第9部分：真密度的测定氦比重计法》YS63.10《YS/T 63.10-2006 铝用炭素材料检测方法第10部分：空气渗透率的测定》YS63.11《YS/T 63.11-2006 铝用炭素材料检测方法第11部分：空气反应性的测定质量损失法》YS63.12《YS/T 63.12-2006 铝用炭素材料检测方法第12部分：预焙阳极CO2反应性的测定质量损失法》YS63.13《YS/T 63.13-2006 铝用炭素材料检测方法第13部分：杨氏模量的测定静测法》YS63.14《YS/T 63.14-2006 铝用炭素材料检测方法第14部分：抗折强度的测定三点法》YS63.15《YS/T 63.15-2006 铝用炭素材料检测方法第15部分：耐压强度的测定》YS63.16《YS/T 63.16-2006 铝用炭素材料检测方法：微量元素的测定X射线荧光光谱分析方法》YS63.17《YS/T 63.17-2006 铝用炭素材料检测方法第17部分：挥发分的测定》YS63.18《YS/T 63.18-2006 铝用炭素材料检测方法第18部分：水分含量的测定》YS63.19《YS/T 63.19-2006 铝用炭素材料检测方法第19部分灰分含量的测定》YS63.20《YS/T 63.20-2006 铝用炭素材料检测方法第20部分：硫分的测定》YS63.21《YS/T 63.21-2007 铝用炭素材料检测方法第21部分阴极糊焙烧膨胀/收缩性的测定》YS65《YS/T 65-2012 铝电解用阴极糊》YS587.1《YS/T 587.1-2006 炭阳极用煅后石油焦检测方法第1部分：灰分含量的测定》YS587.2《YS/T 587.2-2007 炭阳极用煅后石油焦检测方法第2部分: 水分含量的测定》YS587.3《YS/T 587.3-2007 炭阳极用煅后石油焦检测方法第3部分: 挥发分含量的测定》YS587.4《YS/T 587.4-2006 炭阳极用煅后石油焦检测方法第4部分：硫含量的测定》YS587.5《YS/T 587.5-2006 炭阳极用煅后石油焦检测方法第5部分：微量元素的测定》YS587.6《YS/T 587.6-2006 炭阳极用煅后石油焦检测方法第6部分：粉末电阻率的测定》YS587.7《YS/T 587.7-2006 炭阳极用煅后石油焦检测方法第7部分：CO2反应性的测定》YS587.8《YS/T 587.8-2006 炭阳极用煅后石油焦检测方法第8部分：空气反应性的测定》YS587.9《YS/T 587.9-2006 炭阳极用煅后石油焦检测方法第9部分：真密度的测定》YS587.10《YS/T 587.10-2006 炭阳极用煅后石油焦检测方法第10部分：体积密度的测定》YS587.11《YS/T 587.11-2006 炭阳极用煅后石油焦检测方法第11部分：颗粒稳定性的测定》YS587.12《YS/T 587.12-2006 炭阳极用煅后石油焦检测方法第12部分：粒度分布的测定》YS587.13《YS/T 587.13-2007 炭阳极用煅后石油焦检测方法第13部分:Lc（微晶尺寸）值的测定》YS623《YS/T 623-2012 铝电解用石墨质阴极炭块》YS625《YS/T 625-2007 炭阳极用煅后石油焦》LY1615《LY/T1615-2004 木质活性炭术语》LY1616《LY/T1616-2004 活性炭水萃取液电导率测定方法》LY1617《LY/T1617-2004 双电层电容器专用活性炭》LY1623《LY/T1623-2004 木糖液脱色用活性炭》HG2642《HG/T 2642-2006 不透性石墨材料抗拉强度试验方法》HG3922《HG/T 3922-2006 活性炭纤维毡》。

炭素产品相关标准GB/T 8718―88 炭素材料术语GB/T 1426―78 炭素材料分类GB/T 1427―88 炭素材料取样方法GB/T 15338―94 炭黑试验方法精密度和偏差的确认YB/T 045―93 鳞片石墨厚度测定方法GB/T 6145―85 炭素材料体积密度测定方法GB/T 6155―85 炭素材料真密度测定方法YB 908―78 炭素材料体积密度、显气孔率的测定GB/T 6156―85 炭素材料真气孔率测定方法GB/T 3780.5―91 橡胶用炭黑比表面积测定CTAB法GB/T 14853.1―93 橡胶用造粒炭黑倾注密度的测定GB/T 9973―88 炭黑材料透气度的试验方法HC/T 2060―91 浸渍石墨增重率和填孔率试验方法GB/T 3780.11―45 炭黑筛余物的测定GB/T 35220―95 石墨细度检验方法GB/T 3780.17―95 炭黑粒径的间接测定反射率法GB/T 14853.2―93 橡胶用造粒炭黑细粉含量的测定GB/T 3780.15―88 炭黑甲苯抽出物透光率的测定快速法GB/T 3780.12―95 炭黑杂质的检查G8/T 3780.8―92 炭黑加热减量的测定GB/T 1429―85 炭黑材料灰分含量测定方法GB/T 3780.10―92 炭黑灰分的测定GB/* 6157―85 高纯石墨制品灰分含量测定方法GB/T 5146―93 高纯石墨制品灰含量测定方法GB/T 1428―78 炭素材料水分的测定GB/T 3780.6―41 橡胶用炭黑着色强度试验方法GB/T 3780.7―83 炭黑PH值的测定GB/T 3521―95 石墨化学分析方法GB/T 1430―78 炭素材料硫量的测定GB/T 3780.14―94 炭黑硫含量的测定JB 5873―91 碳石墨制品钙含量分析方法YB 917―78 炭素材料高纯石墨制品钒的比色测定GB/T 3780.1―91 橡胶用炭黑吸碘值试验方法GB/T 3780.2―94 炭黑邻苯二甲酸二丁酯吸收值的定测GB/T 3780.4―94 炭黑(压缩试样)邻苯二甲酸二丁酯吸收值测定方法和试样制备GB/T 14853.7―94 橡胶用造粒炭黑技术条件GB/T 3780.18―88 炭黑在天然橡胶中配方及鉴定方法GB/T 15339―94 炭黑在丁腈橡胶中配方及鉴定方法GB/T 14853.5―93 橡胶用造粒炭黑粒子尺寸分布的测定GB/T 14853.4―93 橡胶用造粒炭黑堆积强度的测定GB/T 14853.6―93 橡胶用造粒炭黑单个粒子破碎强度的测定GB/T 14853.3―93 橡胶用造粒炭黑粒子磨损量的测定QJ 2507―93 碳素材料微观结构参数测定方法JB 4220―86 人造石墨的点阵参数测试方法GB/T 13465.1―92 不透性石墨材科力学性能试验方法总则HD/T5―1329―80 不透性石墨材料抗拉强度试验方法HG/T 2378―92 石墨粘接剂抗拉强度试验方法GB/T 1431―85 炭素材料耐压强度测定方法GB/T 2381―92 不透性石墨管水压爆破试验方法GB/T 13465.2―92 不透性石墨材料抗弯强度试验方法GB/T 2379―92 石墨粘接剂剪切强度试验方法GB/T 3074.1―82 石墨电极抗折强度测定方法GB/T 13465.4―92 不透性石墨材料冲击试验方法GB/T 3074.2―82 石墨电极弹性模量测量方法GB/* 9974―88 整体石墨电极弹性模量试验声速法YB/T 5212―93 整体石墨电极弹性模量试验声速法GB/T 6717―86 炭素材料电阻率测定方法GB/T 3074.4―82 石墨电极热膨胀系数(CIx)测定方法GB/T 2380―92 石墨酚醛粘接剂收缩率试验方法YB 910―78 碳素材料残余收缩(或线膨胀)的测定GB/T 3074.3―82 石墨电极氧化性测定方法ZBQ 51001―90 石墨阳极耐腐蚀试验方法GB/T 3518―45 鳞片石墨GB/T 3519―95 微晶石墨GB/T 3778―94 橡胶用炭黑JB 2750―91 高纯石墨YB 2818―78 石墨块YB 819―78 炭电极GB/T 3072―82 石墨电极YB 4088―92 石墨电极GB/* 3424―82 石墨阳极YB/T 5053―93 石墨阳极GB/T 3073一82 高功率石墨电极YB 4089―92 高功率石墨电极YB 4090―92 超高功率石墨电极GB/* 9976―88 抗氧化涂层石墨电极GB/T10698―89 可膨胀石墨JB 4003―85 电机用电刷GB/T 6772―93 银石墨电刷HG/T 2059―91 不透性石墨管、管件技术条件HG/T 5―1345―80 石墨直管HG/T 5―1439―81 石墨45。

活性炭的密度为了表示多孔物的密度，经常采用的是装填密度、真密度和表观密度三种指标。

装填密度δ表示活性炭层单位体积的质量，它与活性炭颗粒大小无关。

装填密度测定在100～500mL 的量筒内进行，取多个100mL 筛好的试样装入储存漏斗，调整好储存漏斗的高度和振动器的倾斜度，使样品以0.75～1.0mL/s 的速度，经漏斗落入量筒中，直至100mL 为止。

称量量筒中的试样，精确到0.1g ，结果按下式计算： 1000100⨯=m δ式中 δ一装填密度，g/L;m 一试样质量，g 。

两份试样各测定一次，允许误差小于25g/L 。

结果以算式平均值表示，精确至整数位。

真密度d 表示活性炭组成的单位体积物质的质量。

测量方法通常是将所取的活性炭置于密度瓶内，倒入某种液体（苯、煤油、乙醇等）。

将密度瓶放入恒温水浴，待其恒温后称其质量。

按密度瓶和装活性炭的密度瓶容积差求出由活性炭组成的物质体积。

容积差是根据空密度瓶和装活性炭密度瓶称量的质量差，根据所使用液体的密度就可计算出它们的容积差。

这时装进密度瓶的活性炭的质量被容积差除，即得到活性炭的真密度。

真密度具体计算按如下两公式：V m m D 01-=式中 D 一NY 一120溶剂油的密度，g/cm ³。

m 1’一密度瓶，加NY 一120溶剂油的质量，g;m 0一密度瓶的质量，g; V 一密度瓶的容积，cm ³；采用（1一1），计算不同温度下的D 值，以D 为纵坐标，温度为横坐标，可得出NY 一120溶剂油的密度随温度变化的关系曲线。

真密度计算公式（1－2）:21)(m m m Dm -+⨯式中 d 一试样的真密度，g/cm ³；m 一试样的质量，g ；D 一NY 一120溶剂油的密度，g/cm ³；m 1一带塞密度瓶，加NY 一120溶剂油的质量，g;m 2一带塞密度瓶，加NY 一120溶剂油加试样的质量，g 。

测定真密度的另一种方法是将称取的吸附剂试样（g ）装于气密瓶内，再注入不被吸附的气体一氦。

真密度的检测方法韩藏娟;程水明;伍书军【摘要】通过对国标GB/T 6155-2008和GB/T 5071-1997中的试验方法进行综合,得出一种新的真密度检测方法(简称综合法).用综合法检测的硅砖、石油焦试样的真密度分别为2.3370 g/cm3和1.8168 g/cm3,国标方法检测的结果为2.335 0 g/cm3和1.817 2 g/cm3,两种方法检测的结果相差无几.经过与国标方法和其他方法的比较得出:综合法更加方便快捷、安全准确,既适合炭素材料,也适合其他材料如耐火材料的真密度检测.%Synthesized the experimental methods in the national standard GB/T 6155-2008 and GB/T 5071 -1997, then a new way for the testing method of true density was gotten(synthesized method for short). The respective true density which were gotten by synthesized method of silica brick and petroleum coke were 2.337 0 g/cm3 and 1. 816 8 g/cm3, when the results got by national standard were 2. 335 0 g/cm3 and 1. 817 2 g/cm3, and there were little different between the results of two methods. The conclusion compared two methods was that: synthesized method was more quick, safe and exact at the same time, and it can be used in carbon material and other material such as refractory and so on.【期刊名称】《理化检验-物理分册》【年(卷),期】2013(049)003【总页数】3页(P166-167,170)【关键词】耐火材料;真密度;气孔;国家标准【作者】韩藏娟;程水明;伍书军【作者单位】中冶武汉冶金建筑研究院有限公司,武汉430081【正文语种】中文【中图分类】TQ175.1+2真密度是耐火材料的重要参数，其定义是指干燥的试样质量与其真体积的比值（真体积是扣除封闭气孔后的体积）。

炭真密度测定标准摘要：本文介绍了炭真密度测定的标准方法，包括测定仪器的选择、样品的准备和实验步骤。

通过使用标准的测定方法，可以得到准确可靠的炭真密度结果，为炭材料的制备和性能评估提供重要的参考依据。

引言：炭材料由于其独特的结构和优异的性能，在许多领域中得到广泛应用。

炭材料的真密度是其重要的物理参数之一，对于材料的性能评估和应用具有重要意义。

因此，制定炭真密度测定的标准方法对于碳材料的研究和产业发展具有重要意义。

一、仪器和试剂的选择1.1 炭真密度测定仪：选择适合粉末状炭材料测量的密度仪器，常见的有比重瓶、气体比重法仪器等，根据样品的特点和需要进行选择。

1.2 试剂：常用的试剂有无水乙醇、无水甲醇等，根据实际需求选择合适的试剂。

同时，需要确保试剂的纯度达到实验要求，以避免对测定结果产生干扰。

二、样品的准备2.1 样品的挑选：从待测炭材料样品中，选择代表性的小颗粒，确保样品的均匀性和代表性。

2.2 样品的处理：将所选的样品研磨成细粉末，并通过筛网进行筛选，以去除颗粒不均匀或过大的颗粒，并确保样品的均一性。

三、实验步骤3.1 样品的称取：称取适量的样品放入研磨瓶中，记录样品的质量，以计算真密度。

3.2 比重瓶的秤重：将清洁干燥的比重瓶称重，并记录质量，以计算真密度。

3.3 样品的置换：将炭样品置入比重瓶中，加入足够的无水乙醇或无水甲醇，震荡均匀以使炭样品完全湿润。

置换的目的是将瓶内空气排出，以确保后续测定的准确性。

3.4 比重瓶的密封和清洗：将浸泡炭样品的比重瓶密封，并清洗外表面以去除残留的样品和试剂。

3.5 比重瓶的干燥和称重：将密封好的比重瓶放入烘箱中进行干燥，以去除残留的试剂，并使比重瓶内部处于干燥状态。

干燥后的比重瓶再次称重，并记录质量。

3.6 数据处理和计算：根据所测得的比重瓶质量、样品质量和试剂质量，计算出样品的真密度。

计算公式如下：炭真密度 = (样品质量)/(瓶内容积 - 试剂质量)结论：本文介绍了炭真密度测定的标准方法，包括仪器和试剂的选择、样品的准备和实验步骤。

油酸钠法测定碳素材料真密度
杨艳红
【期刊名称】《世界有色金属》
【年(卷),期】2004(000)006
【摘要】本文对现行碳素材料真密度测定方法进行了比较和探讨,从工业分析常用的溶剂置换法的溶剂为切入点,寻求到浸润能力强、无污染、易操作的溶剂--油酸钠水溶液,并对此方法分析要点及精密度进行了详细的论述.
【总页数】3页(P51-52,48)
【作者】杨艳红
【作者单位】青铜峡铝业集团公司
【正文语种】中文
【中图分类】TF8
【相关文献】
1.燃烧法测定捕收剂油酸钠的方法 [J], 李文洁;刘星;魏以和
2.浸液法测定硅砖真密度的不确定度评定 [J], 伍书军;艾维
3.浸液法测定硅砖真密度的不确定度评定 [J], 宫尚宝
4.X射线衍射原子分布函数法测定煤的真密度 [J], 李志宏;李允梅
5.顶空气相色谱法测定鱼肝油酸钠注射液中有机溶剂残留量 [J], 戴黎黎;李苗因版权原因，仅展示原文概要，查看原文内容请购买。
