钢筋电渣压力焊接头_电渣压力焊接协议书3篇

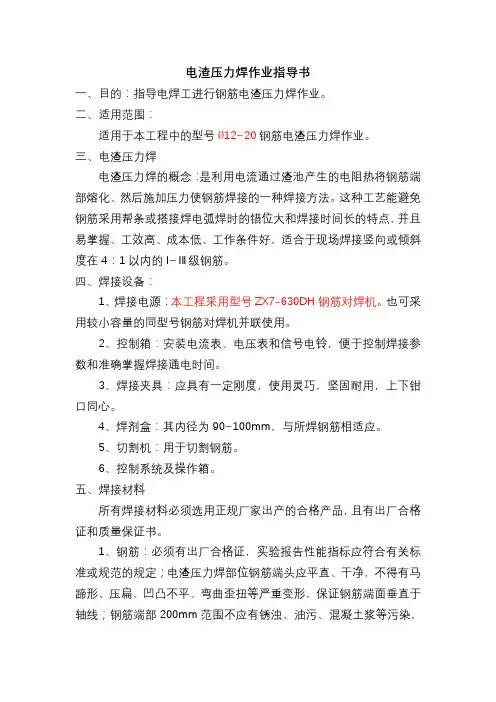

电渣压力焊作业指导书一、目的：指导电焊工进行钢筋电渣压力焊作业。

二、适用范围：适用于本工程中的型号Ø12~20钢筋电渣压力焊作业。

三、电渣压力焊电渣压力焊的概念：是利用电流通过渣池产生的电阻热将钢筋端部熔化、然后施加压力使钢筋焊接的一种焊接方法。

这种工艺能避免钢筋采用帮条或搭接焊电弧焊时的错位大和焊接时间长的特点，并且易掌握、工效高、成本低、工作条件好，适合于现场焊接竖向或倾斜度在4：1以内的I~Ⅲ级钢筋。

四、焊接设备：1、焊接电源：本工程采用型号ZX7-630DH钢筋对焊机。

也可采用较小容量的同型号钢筋对焊机并联使用。

2、控制箱：安装电流表、电压表和信号电铃，便于控制焊接参数和准确掌握焊接通电时间。

3、焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上下钳口同心。

4、焊剂盒：其内径为90~100mm，与所焊钢筋相适应。

5、切割机：用于切割钢筋。

6、控制系统及操作箱。

五、焊接材料所有焊接材料必须选用正规厂家出产的合格产品，且有出厂合格证和质量保证书。

1、钢筋：必须有出厂合格证，实验报告性能指标应符合有关标准或规范的规定；电渣压力焊部位钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形，保证钢筋端面垂直于轴线；钢筋端部200mm范围不应有锈浊、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接；处理钢筋时应在当天进行，防止处理后再生锈。

2、焊剂：本工程采用HJ-431型焊剂，必须有出厂合格证，化学性能指标符合相关规定。

焊接材料必须存放在干燥通风处，不能放在地面或潮湿度较大的地方。

本工程在使用前，须经300~350℃恒温烘焙2h。

焊剂回收重复使用时，应除去熔渣和杂物并经干燥。

六、焊接人员资质及其职责焊接技术人员应由有一年以上焊接生产实践的人员担任。

焊接技术人员负责焊接工艺评定，主持编制焊接作业指导书和焊接技术措施，指导焊接作业，参与焊接质量管理，处理焊接技术问题，处理焊接技术资料。

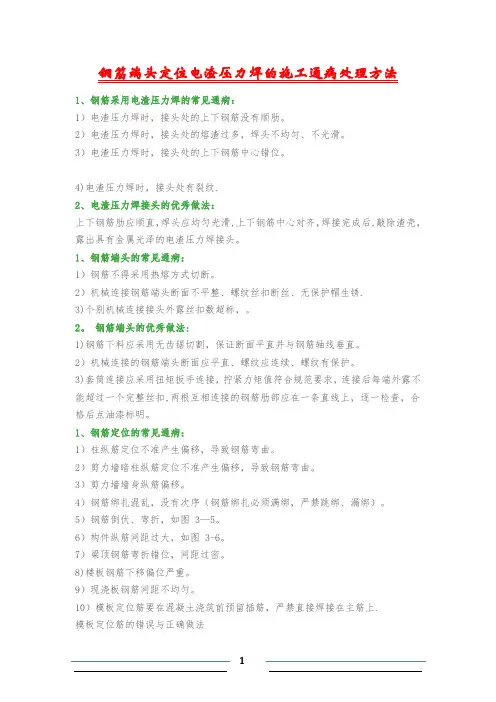

钢筋端头定位电渣压力焊的施工通病处理方法1、钢筋采用电渣压力焊的常见通病：1）电渣压力焊时，接头处的上下钢筋没有顺肋。

2）电渣压力焊时，接头处的熔渣过多，焊头不均匀、不光滑。

3）电渣压力焊时，接头处的上下钢筋中心错位。

4)电渣压力焊时，接头处有裂纹.2、电渣压力焊接头的优秀做法：上下钢筋肋应顺直，焊头应均匀光滑,上下钢筋中心对齐，焊接完成后,敲除渣壳，露出具有金属光泽的电渣压力焊接头。

1、钢筋端头的常见通病：1）钢筋不得采用热熔方式切断。

2）机械连接钢筋端头断面不平整、螺纹丝扣断丝、无保护帽生锈.3)个别机械连接接头外露丝扣数超标，。

2。

钢筋端头的优秀做法:1)钢筋下料应采用无齿锯切割，保证断面平直并与钢筋轴线垂直。

2）机械连接的钢筋端头断面应平直、螺纹应连续、螺纹有保护。

3)套筒连接应采用扭矩扳手连接，拧紧力矩值符合规范要求，连接后每端外露不能超过一个完整丝扣,两根互相连接的钢筋肋部应在一条直线上，逐一检查，合格后点油漆标明。

1、钢筋定位的常见通病：1）柱纵筋定位不准产生偏移，导致钢筋弯曲。

2）剪力墙暗柱纵筋定位不准产生偏移，导致钢筋弯曲。

3）剪力墙墙身纵筋偏移。

4）钢筋绑扎混乱，没有次序（钢筋绑扎必须满绑，严禁跳绑、漏绑）。

5）钢筋倒伏、弯折，如图 3—5。

6）构件纵筋间距过大，如图 3-6。

7）梁顶钢筋弯折错位，间距过密。

8)楼板钢筋下移偏位严重。

9）现浇板钢筋间距不均匀。

10）模板定位筋要在混凝土浇筑前预留插筋，严禁直接焊接在主筋上.模板定位筋的错误与正确做法2. 钢筋定位的优秀做法:1)柱、剪力墙纵筋准确定位，钢筋上下顺直。

2）为避免剪力墙、柱钢筋移位，要求至少设置两道水平定位钢筋，如剪力墙的水平梯子筋和框架柱的定位箍筋（如能控制到位，剪力墙上梯子筋可不设置，非强制要求）,中部、顶部各一道（钢筋定位筋端头应切齐、磨去飞边毛刺，端头刷防锈漆)。

3）安装电盒时，尽量不切断钢筋，电盒焊在附加的钢筋上，安装牢固，不得焊在主筋上，且附加钢筋不得焊在受力筋上，而应绑扎在主筋上.电盒的正确安装4）地下室底板钢筋绑扎平面间距和上下皮间距均匀,钢筋顺直，感观质量好。

不同直径钢筋电渣压力焊接要求
电渣焊是一种常用的钢筋焊接方法，用于连接钢筋，提高结构的强度和稳定性。

钢筋电渣焊接的要求主要包括以下几个方面：
1. 直径选择：根据钢筋的直径，选择合适的电渣焊设备和电流强度。

一般来说，直径较大的钢筋需要用较高的电流来进行焊接。

2. 焊接位置选择：应选择钢筋上无气孔、夹杂物的位置进行焊接。

焊接位置应平整、清洁，无较深的划痕或锈蚀。

3. 表面处理：焊接前应将钢筋表面清理干净，去除油脂、锈蚀物等杂质。

可以利用机械清理、喷砂或刷洗等方法。

4. 焊接电流控制：焊接时应根据不同直径的钢筋选择合适的电流强度。

电流过大会导致焊接过热、烧损，电流过小则焊接不牢固。

一般来说，直径较小的钢筋可选择较小的电流，直径较大的钢筋则需选择较大的电流。

5. 焊接时间控制：焊接时间的长短也会影响焊接质量。

短时间内焊接过快会导致焊点质量差，焊接时间过长则可能造成过热和焊缝过大。

6. 焊接质量检测：焊接完成后应进行焊缝质量检测，包括焊缝的牢固性、焊接强度和外观质量等。

可采用非破坏性检测方法如超声波检测或X射线检测。

总的来说，钢筋电渣焊接要求注意钢筋的直径选择、焊接位置选择、表面处理、焊接电流控制、焊接时间控制以及焊接质量检测。

这些要求可以保证焊接质量，并确保焊接后的结构强度和稳定性。

竖向粗钢筋电渣压力焊施工技术本工程Φ18及以上的柱Ⅱ级竖向钢筋拟采用电渣压力焊连接技术。

我公司已在多个工程中应用了该项施工新技术，并在提高施工质量、加快施工进度，降低施工成本等方面取得了良好的效果。

一、施工原理电渣压力焊是利用电流通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊合。

该工艺工效高、成本低、易操作和工作环境好等特点。

是建设部推广应用的"十新"技术之一。

一般用于现浇钢筋混凝土结构竖向粗钢筋的连接。

本工程采用全自动电渣压力焊机进行焊接，其具体焊接原理图如下：二、材料机具及作业条件(一)材料机具1)钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2)焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250～300℃烘焙2H。

使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

焊剂应有出厂合格证。

3)主要机具：自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等。

焊接电源。

钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。

(一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32MM直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源)。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

(二)作业条件1)焊工必须持有有效的焊工考试合格证。

2)设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

3)电源应符合要求。

当电源电压下降大于5％，则不宜进行焊接。

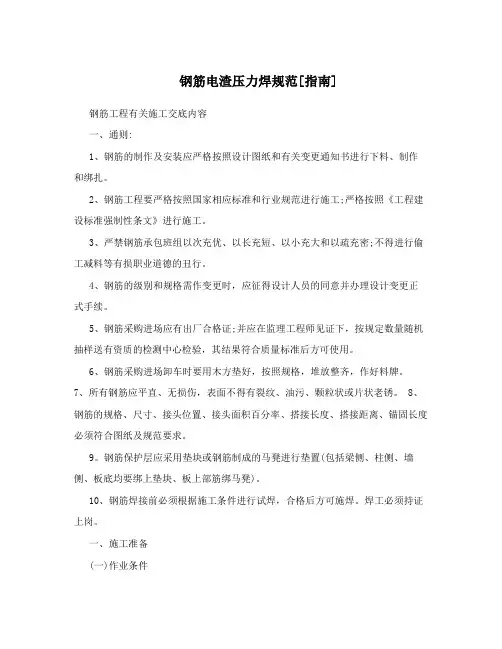

钢筋电渣压力焊规范[指南]钢筋工程有关施工交底内容一、通则:1、钢筋的制作及安装应严格按照设计图纸和有关变更通知书进行下料、制作和绑扎。

2、钢筋工程要严格按照国家相应标准和行业规范进行施工;严格按照《工程建设标准强制性条文》进行施工。

3、严禁钢筋承包班组以次充优、以长充短、以小充大和以疏充密;不得进行偷工减料等有损职业道德的丑行。

4、钢筋的级别和规格需作变更时，应征得设计人员的同意并办理设计变更正式手续。

5、钢筋采购进场应有出厂合格证;并应在监理工程师见证下，按规定数量随机抽样送有资质的检测中心检验，其结果符合质量标准后方可使用。

6、钢筋采购进场卸车时要用木方垫好，按照规格，堆放整齐，作好料牌。

7、所有钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。

8、钢筋的规格、尺寸、接头位置、接头面积百分率、搭接长度、搭接距离、锚固长度必须符合图纸及规范要求。

9。

钢筋保护层应采用垫块或钢筋制成的马凳进行垫置(包括梁侧、柱侧、墙侧、板底均要绑上垫块、板上部筋绑马凳)。

10、钢筋焊接前必须根据施工条件进行试焊，合格后方可施焊。

焊工必须持证上岗。

一、施工准备(一)作业条件1、电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。

作业人员必须持证上岗。

2、电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。

3、电压表、时间显示器应齐全，焊剂简的直径应与所焊钢筋的直径相适应。

4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。

5、施工要求(1) 电弧焊接头:焊缝表面应平整，凹陷或焊瘤。

接头区域不得有裂纹。

横向咬边深度不大于0.5mm，在长2d焊缝表面上的气孔数不多于2个、夹渣面积?6mm2。

接头轴线偏移不大于0.1d或3mm，弯折角不大于7/100(4?)。

(2) 电渣压力焊接头:轴线偏移不大于0.1d或2mm，弯折角不大于7/100(4?)。

第1篇一、工程概况本工程为某住宅小区的钢筋焊接工程，主要包括基础梁、柱、墙等部位的钢筋焊接。

为确保工程质量，提高施工效率，特制定本电渣压力焊施工方案。

二、施工准备1. 施工人员准备（1）组织专业焊接队伍，对施工人员进行技术培训，确保施工人员掌握电渣压力焊的操作技能。

（2）施工人员需持有相关资质证书，具备一定的焊接经验。

2. 材料准备（1）钢筋：选用符合国家标准的钢筋，规格应符合设计要求。

（2）焊剂：选用优质焊剂，符合国家标准。

（3）焊条：选用与钢筋材质相匹配的焊条。

（4）设备：电渣压力焊机、焊剂搅拌机、焊剂回收装置等。

3. 施工场地准备（1）施工场地应平整、坚实，确保焊接设备稳定运行。

（2）设置焊接操作台，方便施工人员操作。

（3）设置焊剂储存场所，确保焊剂干燥、清洁。

三、施工工艺1. 施工流程（1）钢筋定位：根据设计图纸，确定钢筋位置，并进行标记。

（2）钢筋加工：根据设计要求，对钢筋进行切割、弯曲、焊接等加工。

（3）焊接：按照焊接工艺要求，进行电渣压力焊。

（4）检查：对焊接接头进行检查，确保焊接质量。

2. 焊接工艺（1）焊接设备：选用符合国家标准的电渣压力焊机，确保设备性能稳定。

（2）焊接参数：根据钢筋直径、焊剂种类、焊接速度等因素，确定焊接参数。

（3）焊接过程：焊接过程分为引弧、稳弧、焊接、稳弧、收弧等阶段。

（4）焊接接头：焊接接头应满足设计要求，确保接头质量。

四、质量控制1. 材料检验：对钢筋、焊剂、焊条等材料进行检验，确保材料质量符合国家标准。

2. 施工过程检验：对焊接过程进行全程监控，确保焊接质量。

3. 焊接接头检验：对焊接接头进行外观检查、超声波探伤、拉伸试验等，确保焊接接头质量。

4. 工程验收：按照国家标准和设计要求，对焊接工程进行验收。

五、安全措施1. 施工人员需穿戴个人防护用品，如安全帽、防护眼镜、手套等。

2. 严格遵守操作规程，确保焊接过程安全。

3. 焊接设备应定期检查、维护，确保设备性能良好。

浅谈钢筋电渣压力焊接头一次合格率摘要：钢筋电渣压力焊简单地说，就是利用电流通过液体熔渣所产生的电阻热进行焊接的一种熔焊方法，它工效高、成本低，适用于钢筋混凝土结构中竖向或斜向钢筋的连接，在我国一些高层建筑施工中已取得很好的效果。

关键词：电渣压力焊；一次合格率；缺陷；焊包；轴线偏移；弯头、夹渣；预防对策1 钢筋电渣压力焊接头的基本概念1.1 钢筋电渣压力焊的定义钢筋电渣压力焊是将两钢筋安放成竖向对接形式，利用焊接电流通过两钢筋间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。

1.2 工作原理电渣压力焊的焊接过程可分为四个阶段：引弧过程、电弧过程、电渣过程和顶压过程。

焊接开始时，首先在上、下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴；随之焊接电弧在两钢筋之间燃烧，电弧热将两钢筋端部熔化，熔化的金属形成熔池，熔融的焊剂形成熔渣（渣池），覆盖于熔池之上，此时，随着电弧的燃烧，上、下两钢筋端部逐渐熔化，将上钢筋不断下送，以保持电弧的稳定，继续电弧过程；随电弧过程的延续，两钢筋端部熔化量增加，熔池和渣池加深，待达到一定深度时，加快上钢筋的下送速度，使其端部直接与渣池接触，这时，电弧熄灭而变电弧过程为电渣过程；待电渣过程产生的电阻热使上、下两钢筋的端部达到全截面均匀加热的时候，迅速将上钢筋向下顶压，挤出全部熔渣和液态金属，随即切断焊接电源，完成了焊接工作。

2 钢筋电渣压力焊接头常见缺陷及影响钢筋电渣压力焊施工过程中容易出现轴线偏移、弯折、接头夹渣、焊包不均等质量通病，一次性合格率低；钢筋电渣压力焊是楼层结构施工的首道工序，一次合格率低，严重影响了下道工序的施工，延误了施工进度，且也浪费了钢筋原材。

3 钢筋电渣压力焊接头缺陷原因分析3.1 焊包不均、咬边钢筋端面不平整，在挤压时不能把熔融金属液体均匀向四周排挤；焊剂填装不均匀或焊剂有杂质，不能形成均匀的渣池，电弧电压过高，产生偏弧现象，使钢筋的端面不均匀熔化，没有呈微凸形，钢筋熔液一侧偏少或偏多，焊接时间短，钢筋熔化不完全，部分钢筋端面熔化量不足，焊剂盒堵塞不严，熔化金属流失，形成焊包不匀，偏包或无包现象。

电渣压力焊班组承包合同发包方：身份证号：（以下简称甲方）承包方：身份证号：（以下简称乙方）根据甲方承建工程任务的需要，经甲、乙双方友好协商，在平等互利，友好合作的基础上，甲方将昌江县黎族自治县中西医结合医院安宁科住院大楼项目电渣压力焊分项工程以内部承包的形式承包给乙方施工。

为便于班组施工作业的管理，明确双方在履约过程中的权利、责任、义务，确保分项工程施工质量、安全、进度的控制及工程顺利进行。

经双方共同协商订立如下合同条款，以供双方共同履行。

第一条工程概况：1、工程名称：昌江县黎族自治县中西医结合医院安宁科住院大楼项目.2、工程地点：昌江县黎族自治县县城.3、建筑规模：安宁科住院大楼一栋，建筑面积5577.47平方米.4、建设单位：昌江黎族自治县中西医结合医院.5、施工总承包单位：中建中联集团有限公司.第二条承包方式承包方式：包工包料、包质量、包工期、包焊机、夹具、把线、焊药，电源线在楼面连接，电渣压力焊后焊渣的清理，材料水平垂直运输。

第三条承包范围本工程施工图纸与设计变更中的框架柱钢筋电渣压力焊接项目，具体内容如下：1、钢筋的焊接、去除接头焊渣、柱根处焊渣的清扫，工完场清。

2、涉及乙方施工材料的工地范围内搬运、装卸。

3、施工中所需要机械设备的进场安装与退场搬运。

4、与甲方人员及其他班组工种之间的施工配合。

第四条工程质量标准：1、根据质量要求标准，承包班组必须严格按照工程质量验收标准和施工规范，作好每道工序施工，每道工序完工后班组必须先做好自检，互检工作。

然后通知甲方，总包单位及监理单位验收。

经验收达到质量标准方可进行下道工序，达不到质量标准必须认真按照验收提出的整改措施和要求进行整改，直到达到标准为止。

如经整改仍然达不到要求，乙方必须承担双倍的发生总包方对甲方的罚款处罚。

2、乙方严格按照甲方或施工总承包方的施工技术交底进行施工。

3、乙方承包范围内的施工质量按验收要求进行现场拉拔试验检测，如拉拔检测试验不合格，所发生的一切费用由乙方支付且承担其他相关责任。

电渣压力焊分项工程承包合同书发包方: （以下简称甲方）承包方: （以下简称乙方）为了保证******单位工程的施工进度，甲方将本工程的钢筋电渣压力焊子分项工程承包给乙方施工，甲、乙双方本着互惠、互利的原则，明确双方在施工中的权力、义务与责任，协商签订以下条款:(一)工程承包范围：******单位工程的主体结构竖向钢筋接头连接（电渣压力焊）。

(二)工程承包方式：乙方自备夹具、焊把线、焊药等。

(三)甲方责任：a)全面负责现场施工，组织工作，安排工程生产计划。

b)甲方对乙方施工人员，进行施工技术、安全交底，乙方必须严格按交底要求施工。

c)负责现场工程进度质量、安全生产监督和管理工作。

d)确保工程机械配置、供给和使用，统筹安排现场平面布置，满足施工要求。

e)信守合同，按合同约定支付乙方劳务费用。

(四)乙方责任：a)遵守合同，依据甲方的施工进度要求，调整组织专业电渣压力焊专业技术人员，要求随叫随到，做好进场人员管理工作。

教育职工遵守甲方制定的安全生产、文明施工、质量管理、材料管理等各项规章制度。

b)保证施工质量达到现行施工规范以及结构设计要求。

c)督促和检查本组施工人员，做好产品的质检、互检工作，确保工程质量和工期要求。

d)乙方在施工过程中，因乙方因素造成的安全、质量、进度等问题，甲方有权根据规定进行处罚，其罚款金额均由乙方承担。

(五)本工程分包项目质量要求达到优质标准：a)质量验收标准，以图纸设计要求和国家现行施工规范为依据。

b)由乙方原因造成验收不合格，所造成损失由乙方全部负责承担。

c)送检不合格的试件公司处罚由乙方自行承担。

(六)安全生产、文明施工：a)精心组织安全施工，加强工人安全意识，做到安全第一。

b)严格执行安全操作规程，严禁酒后上岗作业，登高作业时，必须严格按照高空作业操作规程，正确佩戴安全防护用品，专业电渣压力焊技术人员身份证复印件必须提前一天交甲方登记造册，如不交者，所发生的一切安全事故与甲方无关，均由乙方自行妥善处理。

Φ12钢筋电渣压力焊Φ12钢筋电渣压力焊是一种用于钢筋连接的焊接方法，广泛应用于建筑工程中。

本文将介绍Φ12钢筋电渣压力焊的工作原理、操作步骤、优点与局限性以及在建筑工程中的应用。

一、工作原理Φ12钢筋电渣压力焊是一种通过电热作用和压力作用将钢筋连接在一起的焊接方法。

具体工作原理如下：1. 准备工作：首先需要将要焊接的Φ12钢筋端面打磨光滑，并将焊接面上的锈蚀物和油污清理干净。

2. 焊接机安装：将钢筋焊接机的夹具调整至Φ12钢筋大小，并将焊接电源插入。

3. 夹紧钢筋：通过调整焊接机夹具将要焊接的Φ12钢筋夹紧，以确保焊接面之间紧密贴合。

4. 施加压力：将焊接机的压力系统启动，施加一定的压力于焊接面之间。

5. 电能输入：通过焊接电源输入一定的电能，使焊接面达到焊接温度，产生高温电弧，使钢筋焊接面熔化。

6. 保压冷却：在焊接过程中，保持一定的压力，并在焊接完成后进行冷却，使焊缝冷却固化。

二、操作步骤Φ12钢筋电渣压力焊的操作步骤如下：1. 进行准备工作：清洁焊接面，调整焊接机夹具至适当尺寸。

2. 夹紧钢筋：将要焊接的Φ12钢筋夹紧于焊接机夹具中。

3. 施加压力：启动焊接机的压力系统，并适当调整压力大小。

4. 输入电能：启动焊接电源，输入合适的电能，使焊接面达到焊接温度。

5. 保压冷却：在焊接过程中保持适当的压力，并在焊接完成后进行冷却。

三、优点与局限性Φ12钢筋电渣压力焊具有以下优点：1. 焊接强度高：采用高温电弧使焊接面达到熔化状态，焊缝牢固，具有很高的焊接强度。

2. 焊接效率高：相较于传统的气焊和手工焊接，Φ12钢筋电渣压力焊的焊接速度更快，效率更高。

3. 焊接质量好：由于焊接过程中施加了一定的压力，焊缝更加致密，焊接质量更好。

然而，Φ12钢筋电渣压力焊也存在一些局限性：1. 设备成本较高：相较于传统的焊接方法，Φ12钢筋电渣压力焊所需的设备成本较高。

2. 对电能要求高：Φ12钢筋电渣压力焊需输入一定的电能，对电源要求较高，需要有稳定的电源供应。

一、钢筋的电渣压力焊柱钢筋采用电渣压力焊，电渣压力焊钢筋头12Omm范围内应除锈，清除油污，水泥浆等。

焊剂必须烘干。

不得过早拆除卡具，防止接头弯曲变形。

焊后不准砸钢筋接头，不准往刚焊完的接头上浇水。

上下钢筋要同心垂直，焊包圆球要均匀、无气孔及夹渣。

电渣压力焊一次成型后，如发现有缺陷，应切断重新施焊，并做好记录，以备查询追溯。

施工时应注意：①焊接时应加强对电源的维护管理，严禁钢筋接触电源；焊接导线及钳口接线处应有可靠绝缘；变压器和焊机不得超负荷作业。

②焊接工作电压和焊接时间是两个重要焊接参数，在施焊时不得任意变更参数，以免影响焊接质量。

当变换其他品种、规格的钢筋进行焊接时，其焊接工艺的参数亦应相应调整，经试验、鉴定合格后方可采用。

③焊接用焊剂要妥善存放保管，以防受潮变质，造成气孔多，影响焊接质量。

④在整个焊接过程中，要认真掌握准焊接通电时间，注意道渣工作电压和电渣工作电压的变化，并根据其变化提升或下降钢筋，使焊接工作电压稳定在规定参数范围内。

在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。

在施焊时，要注意扶正钢筋上端，以防止上、下钢筋错位和夹具变形。

钢筋焊接完毕,应注意检查钢筋是否竖直。

如不顺直，应立即趁热将它拨正，然后稍停l~2min后拆下夹具，以免钢筋弯曲。

⑤焊接过程中，如出现较严重的质量通病问题，不能满足使用要求，要分析原因，采取措施及时纠正。

如接头出现咬边，主要原因是焊接电流太大，钢筋熔化过快；停机太晚，通电时间过长；或上钢筋端头未压入熔池中或压入深度不够。

如接头未熔合,主要原因是焊接时上钢筋提升过大或下送速度过慢，钢筋端部熔化不良或形成断弧；或焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量。

如接头焊包不匀，主要原因是钢筋端头倾斜过大，或铁丝圈安放不正，而熔化量又不足，顶压时熔化金属在接头四周分布不匀而致。

如接头夹渣，主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排出所致。

电渣压力焊接头规范要求
电渣压力焊接头是一种重要的管道连接材料，在重要的管道系统中广泛应用，它可以提供可靠的连接，而且安装速度快。

焊接头的质量很重要，它能够确保焊接管道系统的可靠性，以确保管道的安全使用。

为了确保电渣压力焊接头的质量，必须按照一定的规范进行安装。

首先，焊接头的材料必须符合管道系统的要求。

如果材料不符合要求，安装后可能会出现裂缝，从而影响管道系统的安全性和可靠性。

其次，焊接头的安装过程要严格按照规定的步骤执行，以确保焊接头的可靠性和稳定性。

此外，接头表面应清洁，不得有任何污垢、油污和腐蚀物。

接头的清洗可以采用压力清洗机，以确保清洁度和严格的清洗要求。

焊接头的安装过程要注意空气密封和接缝处的密封，以确保密封性和可靠性。

最后，电渣压力焊接头的安装过程还要检查焊接头的外观，以确保焊接头的抗拉强度，以及防止管道系统的泄漏。

总之，电渣压力焊接头的安装必须按照规定的规范进行，以确保焊接头的质量，保证管道系统的安全性和可靠性。

真理惟一可靠的标准就是永远自相符合。

土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

1 电渣压力焊接头验收规范要求电渣压力焊接头验收规范要求：《钢筋焊接及验收规程》JGJ18--2003第5.5.2条规定：1、四周焊包凸出钢筋表面的高度不得小于4mm ；2、钢筋与电极接触处，应无烧伤缺陷；3、接头处弯折角不得大于3°；4、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm 。

E.5 电渣压力焊E.5.1 接头质量检查电渣压力焊接头应逐个进行外观检查。

定做力学性能试验时，从每批接头中随机切取3个试件做拉伸试验。

1）在一般构筑物中，以300个同级别钢筋接头作为一批。

2）在现浇钢筋混凝土结构中，每一施工区段中以300个同级别钢筋接头作为1批，不足300个接并没有仍作为1批。

E.5.2 外观检查质量要求电渣压力焊接头外观检查结果应符合下列要求：1）接头焊毕，应停歇适当时间，才可回收焊剂和卸下焊接夹具。

敲去渣壳，四周焊包应较均匀，凸出钢筋表面的高度至少4mm ，确保焊接质量，见附图E-2-4。

附图E-2-4 钢筋电渣压力焊接头2）电极与钢筋接触处，无明显的烧伤缺陷。

3）接头处的弯折角不大于4°。

4）接头外的轴线偏移不超过0.1倍钢筋直径，同时不大于2mm 。

外观检查不合格的接头应切除重焊，或采取补强措施。

E.5.3 拉伸试验质量要求电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得低于该级别钢筋规定的抗拉强度值。

当试验结果有1个试件的抗拉强度低于规定指标，应取6个试件进行复验，复验结果，若仍有1个试件的抗拉强度低地规定指标，该批接头为不合格品。

竖向钢筋电渣压力焊接工法竖向钢筋电渣压力焊接工法是一种常用的钢筋连接工艺。

该工艺可在钢筋混凝土结构中实现坚固的连接，其独特的焊接方式，能够防止钢筋之间的滑移，同时也能够防止钢筋的震荡和断裂。

竖向钢筋电渣压力焊接工法的主要原理是，在钢筋的表面形成一层电渣。

该电渣形成后，收缩就会产生相应的压力，因此会使钢筋表面间的接触区域产生较大的适应应力，从而实现钢筋之间的牢固连接。

竖向钢筋电渣压力焊接工法最常用的设备是电渣焊机。

该设备基本上由一个电源、一个控制面板、一根加热棒以及一系列的传导线材组成。

现代电渣焊机普遍采用自动喷枪和自动焊接机器人，大大提高了工作效率和精度。

在进行竖向钢筋电渣压力焊接前，需要先清洗钢筋表面的油污和锈垢。

然后，钢筋需要进行预热处理。

预热过程可使钢筋更加柔软，从而更加容易弯曲以适应结构设计的各种弯曲和偏离。

在焊接过程中还需要注意钢筋的倾斜角度和导电面积。

竖向钢筋电渣压力焊接工法是一种实用性较强的焊接方式，它不仅可以快速地执行施工任务，而且其焊接效果也十分精准。

此外，它可轻松地焊接异形钢筋和不规则钢筋，并可以轻松地适应各种复杂弯曲和偏移。

竖向钢筋电渣压力焊接工法最大的优点是其焊接效果优越，连接点牢固可靠。

这一特点使得它在强震等自然灾害的冲击下有很强的耐久性和抗震性，从而减少了平常修补的需求。

其次，此法施工简便、速度快、效率高，可以适用于不同类型的大型钢筋混凝土结构中的钢筋连接。

此外，它还具有安全可靠、环保、低成本等优点。

总的来说，竖向钢筋电渣压力焊接工法是一个更加现代、更加安全、更加高效的钢筋连接方式。

在未来，它的应用范围将更加广泛，并将成为各种大型工程项目中欣欣向荣的焊接工法。

电渣压力焊接头钢筋直径要求
1. 电渣压力焊接头钢筋直径可不能随便选呀！就像给你选鞋子，得合脚才行呀！比如说，盖房子的时候，要是钢筋直径选不对，那这房子能结实吗？
2. 你知道吗，电渣压力焊接头钢筋直径有讲究呢！这可不是闹着玩的，好比组装一个精密仪器，每个零件的大小都得恰到好处，不然咋正常运转呀！像修一座大桥，钢筋直径不合适能行么？
3. 哎呀呀，电渣压力焊接头钢筋直径要求很重要哟！这就好像比赛选队友，得找实力匹配的呀！如果在一个大工程中，用了不合适直径的钢筋，那会不会出问题呀？
4. 电渣压力焊接头钢筋直径可不能乱来啊！想想看，就像一场音乐会，每个乐器都有它合适的角色，钢筋直径不选对，那不就乱套啦！建高楼时能这样么？
5. 嘿，电渣压力焊接头钢筋直径可得重视呀！就跟选合作伙伴似的，得找合适的呀！要是在重要的建筑项目里忽视了这个，那后果多严重啊！
6. 电渣压力焊接头钢筋直径要求可不低呢！这就像一场精彩的演出需要合适的演员，选错了钢筋直径，不就像演出砸了场子一样么！盖大型场馆时可不兴这样啊！
7. 哇哦，电渣压力焊接头钢筋直径是有严格标准的呀！这跟选对工具干活一样重要呀！要是直径不对，那不就好比拿错了工具，能把活儿干好吗？比如修铁路的时候！
8. 电渣压力焊接头钢筋直径可别小瞧啊！这就像给汽车选轮胎，得选对尺寸呀！一个大工程要是在这上面出了岔子，那可不得了啊！
9. 我的观点就是，电渣压力焊接头钢筋直径真的特别关键，一定得按照要求来选，不能马虎，不然会带来很多麻烦和隐患，大家一定要记住呀！。

梁的钢筋电渣压力焊接头“钢筋电渣压力焊接头”这个话题，听起来是不是有点像高深莫测的工业术语？别担心，今天咱们就来聊聊这玩意儿，绝对让你明白个一清二楚。

首先得说，这个东西可真是“建筑界的隐形英雄”，没有它，很多大楼、小桥、甚至地铁都得“打瞌睡”了。

所以说，理解它其实是件挺重要的事儿。

说到钢筋电渣压力焊接头，别觉得它的名字就像是在念一串密码，实际上它是个超级重要的技术，专门用来把两根钢筋“粘”到一起。

就像是你把两根面条拼接起来，不管是煮火锅还是做意大利面，面条能连接的地方，就得有一个“接头”啊。

钢筋也是一样，有时候建筑上就需要通过这种焊接技术，把两根钢筋牢牢地固定在一起，不然建筑结构就会不稳固，谁敢住啊？钢筋电渣压力焊接头的工作原理挺简单。

它的名字有点复杂，其实就是通过电渣加热，把钢筋端头融化，然后通过加压让它们融为一体。

好比是“抱抱”嘛，钢筋们在温暖的电渣中“亲密接触”，就像是冬天热腾腾的火锅中，食材们都融为一体，大家亲亲热热，谁也不分开。

所以，这种焊接头不仅牢固，而且不怕水，能抗得住风吹雨打。

说起电渣焊接，有一个优点就是它的焊接质量特别好。

想象一下，钢筋和钢筋“手拉手”，两者连接的地方就像是两个紧紧抱住的朋友，谁都拉不动。

而且这种技术一般用于大建筑结构，它能耐得住高强度的压力、冲击，甚至是高温。

在一些桥梁、隧道这样的项目里，简直就是不可或缺的存在。

你要是听过“金刚不坏之身”这成语，那它就差不多是这意思。

但是，说实话，做钢筋电渣压力焊接的时候可不简单。

虽然听起来像是“拿着个电焊枪就好了”，实际上要做好这个焊接头，需要特别精细的操作。

毕竟钢筋不是普通的金属，它的硬度高、韧性强，随便焊接个几下可能就变得“乱七八糟”，影响结构的强度。

所以焊接工人的技术得杠杠的，稍微有点差错，就可能让整个建筑失去安全性，得不偿失。

电渣焊接的时候，温度可高得很，能把钢筋“烤”到红通通的状态。

那火花四溅，像是烟花大会一样，挺壮观。
