数控铣床编程实例

数控铣床编程实例

数控铣床是一种先进的数控机床，具有高精度、高效率、高质量等优点，已成为现代制造业中不可或缺的重要设备。数控铣床编程是数控铣床操作的关键，也是工程师必须掌握的技能之一。本文将介绍一些数控铣床编程的实例，以帮助初学者更好地理解和掌握这种技能。

实例一：直线挖槽

步骤一：输入G01指令，表示线性插补模式。

步骤二：输入X、Y、Z轴的插补终点坐标数值，确定直线挖槽的位置。

步骤三：输入F指令，表示进给速度。

步骤四：输入M03（或M04）指令，开启主轴旋转，开始切削。

步骤五：在需要切割的工件上移动铣刀，完成直线的挖槽。

步骤六：输入M05（或M09）指令，停止主轴旋转，结束切割操作。

实例二：圆弧加工

步骤一：输入G02或G03指令，表示圆弧插补模式。 步骤二：输入I、J 或者R指令，确定圆弧的半径。

步骤三：输入X、Y、Z轴的插补终点坐标数值，确定圆弧的位置。

步骤四：输入F指令，表示进给速度。

步骤五：输入M03（或M04）指令，开启主轴旋转，开始切削。

步骤六：在需要切割的工件上移动铣刀，完成圆弧的加工。

步骤七：输入M05（或M09）指令，停止主轴旋转，结束切割操作。

实例三：螺纹加工

步骤一：输入M29（或G32）指令，表示启动螺纹加工模式。

步骤二：输入G00指令将铣刀移动到螺纹加工的起点。

步骤三：输入G76指令，确定螺纹的类型、方向、起点和终点。

步骤四：输入F指令，表示进给速度。

步骤五：输入M03（或M04）指令，开启主轴旋转，开始切削。

步骤六：在需要切割的工件上按螺纹的轮廓移动铣刀，完成螺纹的加工。 步骤七：输入M05（或M09）指令，停止主轴旋转，结束切割操作。

以上是数控铣床编程的几个实例，无论是直线挖槽、圆弧加工还是螺纹加工，都需要工程师们熟练掌握各种指令的使用方法。同时，编程过程中还需要注意工件的尺寸、铣刀的选择、切削参数等因素，以保证最终加工效果的质量和精度。总之，在实际应用中，我们需要不断探索、总结、改进编程技巧和工艺流程，以提高加工效率和精度，促进工业制造的发展与进步。

合集下载

数控铣床编程实例

数控铣床编程实例

第五节 数控铣床编程实例（参考程序请看超级链接）实例一　毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路

线

1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧

面，台虎钳固定于铣床工作台上。

2）工步顺序

① 铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒

圆的正方形。

② 每次切深为2㎜，分二次加工完。

2．选择机床设备

根据零件图样要求，选用经济型数控铣床即可达到要求。故选用

XKN7125型数控立式铣床。

3．选择刀具

现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入

刀具参数表中。

4．确定切削用量

切削用量的具体数值应根据该机床性能、相关的手册并结合实际经

验确定，详见加工程序。

5．确定工件坐标系和对刀点

在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件

原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把

点O作为对刀点。6．编写程序

按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过

程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，

则为编程方便，同时减少指令条数，可采用子程序。该工件的加工程序

如下（该程序用于XKN7125铣床）：

N0010 G00 Z2 S800 T1 M03

N0020 X15 Y0 M08

N0030 G20 N01 P1.-2 ；调一次子程序，槽

深为2㎜

N0040 G20 N01 P1.-4 ；再调一次子程序，

槽深为4㎜

N0050 G01 Z2 M09

N0060 G00 X0 Y0 Z150

N0070 M02 ；主程序结束

N0010 G22 N01 ；子程序开始

N0020 G01 ZP1 F80

N0030 G03 X15 Y0 I-15 J0

数控铣床编程实例.doc

数控铣床编程实例.doc

第五节 数控铣床编程实例（参考程序请看超级链接）

实例一 毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线

1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序

① 铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

② 每次切深为2㎜，分二次加工完。

2．选择机床设备

根据零件图样要求，选用经济型数控铣床即可达到要求。故选用XKN7125型数控立式铣床。

3．选择刀具

现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量

切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点

在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6．编写程序

按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。该工件的加工程序如下（该程序用于XKN7125铣床）：

N0010 G00 Z2 S800 T1 M03

N0020 X15 Y0 M08

N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜

N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜

N0050 G01 Z2 M09 N0060 G00 X0 Y0 Z150

数控铣床编程实例 2

数控铣床编程实例 2

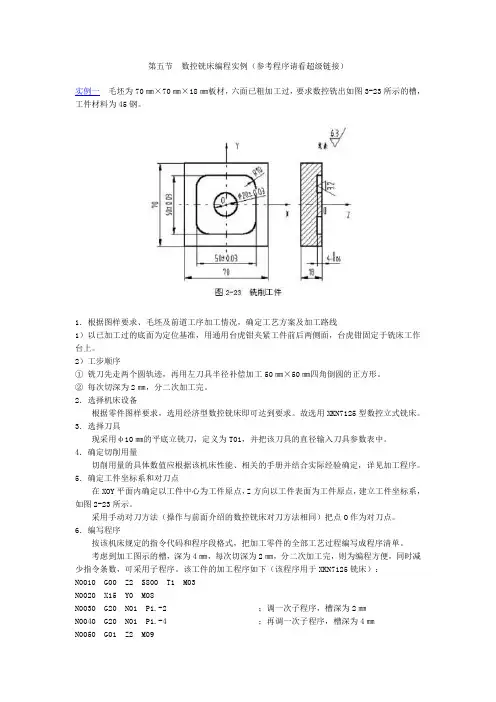

第五节 数控铣床编程实例（参考程序请看超级链接）

实例一 毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图3-23所示的槽，工件材料为45钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线

1）以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面，台虎钳固定于铣床工作台上。

2）工步顺序

① 铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

② 每次切深为2㎜，分二次加工完。

2．选择机床设备

根据零件图样要求，选用经济型数控铣床即可达到要求。故选用XKN7125型数控立式铣床。

3．选择刀具

现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

4．确定切削用量

切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点

在XOY平面内确定以工件中心为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图2-23所示。

采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6．编写程序

按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完，则为编程方便，同时减少指令条数，可采用子程序。该工件的加工程序如下（该程序用于XKN7125铣床）：

N0010 G00 Z2 S800 T1 M03

N0020 X15 Y0 M08

N0030 G20 N01 P1.-2 ；调一次子程序，槽深为2㎜

N0040 G20 N01 P1.-4 ；再调一次子程序，槽深为4㎜

N0050 G01 Z2 M09 N0060 G00 X0 Y0 Z150

数控铣床编程实例2

数控铣床编程实例2

数控铣床编程实例2

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线

1）以底面为定位基准，两侧用压板压紧，固定于铣床工作台上

2）工步顺序

① 钻孔φ20㎜。

② 按O’ABCDEFG线路铣削轮廓。

2．选择机床设备

根据零件图样要求，选用经济型数控铣床即可达到要求。故选用华中Ⅰ型（ZJK7532A型）数控钻铣床。

3．选择刀具

现采用φ20㎜的钻头，定义为T02,φ5㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。

由于华中Ⅰ型数控钻铣床没有自动换刀功能，按照零件加工要求，只能手动换刀。

4．确定切削用量

切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系和对刀点

在XOY平面内确定以0点为工件原点，Z方向以工件表面为工件原点，建立工件坐标系，如图3-24所示。

采用手动对刀方法把0点作为对刀点。

6．编写程序（用于华中I型铣床）

按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

该工件的加工程序如下：

1）加工φ20㎜孔程序(手工安装好φ20㎜钻头)

%1337

N0010 G92 X5 Y5 Z5 ；设置对刀点

N0020 G91 ；相对坐标编程

N0030 G17 G00 X40 Y30 ；在XOY平面内加工

N0040 G98 G81 X40 Y30 Z-5 R15 F150 ；钻孔循环

N0050 G00 X5 Y5 Z50

N0060 M05

N0070 M02

2）铣轮廓程序(手工安装好ф5㎜立铣刀,不考虑刀具长度补偿) %1338

N0010 G92 X5 Y5 Z50
