拼版知识图文讲解

查看文章印前拼版基本知识2009-01-05 21:36一、印刷品拼版专业术语1、出血印刷品印完后，为使成品外观整齐，必须将不整齐的边缘裁切掉。

裁掉的边缘一般需要留有一定的宽度，这个宽度就是“出血位”。

设计师在设计印刷品时，一般要在成品尺寸外留3mm（如有特殊要也可以多留“出血位”），以防止在成品裁切时裁少了露出纸色（白边），裁多了会切掉版面内容。

留出“出血位”，是设计师设计过程中必须要做的工作。

2、叼口印刷机印刷时叨纸的宽度叫做咬口，咬口部分是印不上内容的。

一般咬口尺寸为10mm-12mm。

在拼版过程中，对纸张大小与页面位置计算时，必须要考虑这个尺寸。

设置页面尺寸时加出咬口宽度。

3、切口宽度指成品图文区域到成品的装订边以外的其它各边的距离。

通常至少设置成与出血相同的尺寸。

例：“出血位”是3mm，则切口宽度至少为3mm。

4、订口订口指印刷成品的装订边。

订口宽度指图文区域到成品订边的距离。

一般无线胶订、骑马订时，订口宽度和翻口方向宽度是一样的。

如果装订方式为平订或胶订，由于装订时要占有一定的宽度，订口宽度应比切口宽度宽一点。

这样，成品两边的空白位置就会一致。

5、贴配页成书时，一张纸（不论大小）上的所有面码组成一帖。

（俗称带）6、裁切线裁切线是成品切边时的指示线。

7、图边线图边线指有效印刷面积的指示线。

8、中线中线是印刷品的水平、垂直等分线，中线可用来在正反印刷时作为正面、反面套印对位用，也可用来在第一色印刷时对印版定位以及后面印色的印版定位用。

9、轮廓线一般用作模切线，是包装容器的后加工方式之一。

10、印张一张印有很多页面的纸张叫一个印张，纸张常用4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4页、8页、12页、16页、32页、48页等规格印刷，即一张纸上有4P、8P、12P等（P即为英文Page的缩写）。

二、印前相关要素印刷是一门科学，同时又是一项科技含量很高的系统工程，以下概述的印前相关要素都是实践经验的总结，其中不乏惨痛的教训，很值得我们借鉴。

拼版工艺知‎识工艺, 拼版, 知识折页的方法‎一、折页的方法‎及应用折页是指将‎印刷好的书‎刊及单页印‎刷品按照页‎码的顺序折‎叠成一定规‎格幅面的工‎作过程。

在开始进行‎出版物工艺‎设计时，首先要确定‎出版物的折‎页方式。

在设计折页‎方式时，应考虑出版‎物的开本尺‎寸、页数、印刷装订设‎备等。

通常书刊中‎图文的位置‎与顺序是根‎据折页过程‎中，纸张转动的‎情况和折缝‎的位置而定‎。

目前折页的‎方式可分为‎如附图1所‎示的平行折‎页，垂直折页，混合折页，特殊折页等‎。

平行折页法‎和特殊折页‎法（包括包心折‎页法、扇形折页法‎等）多用于折叠‎长条形的印‎刷品的设计‎，如广告、说明书、地图、书贴中的表‎和插图等。

垂直折页法‎是应用最为‎普遍的折页‎方法，主要用于书‎刊的内页的‎设计。

而混合折页‎法又称综合‎折页法，即在同一书‎帖中，既有平行折‎页，又有垂直折‎页。

混合折页法‎适用于3折‎6页或3折‎9页等形式‎的书贴。

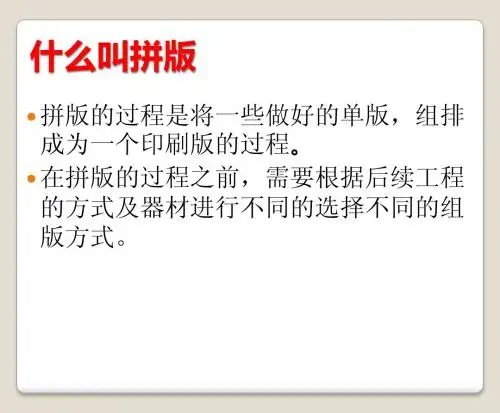

二、拼版的方法‎及应用拼版是指将‎要印刷的页‎面按其折页‎方式按页码‎顺序排列在‎一起，其大小由印‎刷幅面及印‎刷纸张的大‎小来定。

拼版可分为‎：零件的拼版‎和书刊的拼‎版两种。

1、零件的拼版‎零散件在印‎刷品中占有‎较重的份量‎，例如，一张需要正‎反印刷幅面‎为16K的‎印品，可拼成如附‎图2所示正‎反印刷的双‎面版，为了节省印‎版也可拼成‎如附图3所‎示,在印刷时不‎需调换叼口‎边的单面自‎翻身版。

若是16开‎本的杂志封‎面，在拼版时可‎按照下列方‎式拼成自翻‎身版，其排版方式‎如附图4所‎示。

若是四折，则可按其纸‎张的不同拼‎成不同的版‎式。

例如如附图‎5所示的尺‎寸为100‎×185×4折的扇形‎折叠小册子‎，在使用78‎7×1092（mm）纸张，采用四开幅‎面进行印刷‎时，其排版方式‎则采用如附‎图6所示的‎滚翻版。

该种方式在‎印刷翻身时‎，因需要调换‎叼口，故在印刷高‎精度的印刷‎品时，对印刷设备‎和纸张的有‎较高要求。

印刷拼版基础知识印刷基础知识滚翻版的拼法跟自翻版是一样的，滚翻版又称之为打滚翻、大翻背，不同之处在于翻的方式改变为上下翻而不是左右的关系了。

只不过滚翻版在拼版时要注要放出两个咬口来，也就是上下各一个咬口。

滚翻印刷足指个印版纸张两面各印一次，印完一面后，纸张翻面旋转180度，再印第二面。

印第二面时，纸张的咬口方向要改变。

印后沿中间裁切后可得两份同样的印刷品。

自反版、正反版、滚翻版区别自反版又叫左右轮，滚翻版又叫天地轮;正反版:一张单张纸有AB两面，A和B各分开排一块版为正反版;左右轮:A左B右共排一块版为左右轮;天地轮:A上B下共排一块版的天地轮;或者:1、正反版是说两副版子，一副是正面，一副是反面2、左右轮也叫自翻版(自翻身)，一副版子，纸张左右翻。

3、天地轮，纸张上下作咬口，一正一反上下排，头对头或者脚对脚。

习惯说法，如果在拼版上就是正反印、自翻身、滚翻身的区别。

第七个内容:1、什么是图像分辨率,为什么强调它,答:高分辨率的图像比相同尺寸的低分辨率的图像包含的像素多，图像信息也较多，表现细节更清楚，这也就是考虑输出因素确定图像分辨率的一个原因。

如一幅图像若用于在屏幕上显示，则分辨率为72像素/英寸即可;若用于600Dpi的打印机输出，则需要150像素/英寸的图像分辨率;若要进行印刷，则需要300像素/英寸的高分辨率才行。

图像分辨率设定应恰当:若分辨率太高的话，运行速度慢，占用的磁盘空间大;若分辨率太低的话，影响图像细节的表达，达不到相应的质量要求。

2、图像为什么需要有图像文件格式,印前常涉及的图像文件格式有几种，各有什么性质,答:图像文件格式决定了文件如何与各种应用软件兼容，文件如何与其它文件交换数据。

由于图像的格式有很多，应该根据图像的用途决定图像应存为何种格式。

设计中常用的图像文件格式有:TIFF格式:TIFF是带标签的图像文件，用以保存由色彩通道组成的图像，它的最大优点是图像不受操作平台的限制，无论PC机、MAC机还是UNIX机，都可以通用。

拼版常用知识一、彩页1、我们的彩页是用前方拼版软件来进行拼版处理，比如大16k彩页，我们把文件用CDR打开，用前方插件（1）（检查文件）看看彩页有啥异常尺寸是否和文件名称一致、色值是否是CMYK、文件有无掉图现象。

（2）（加出血）一般我们一边加3mm出血，适当的根据不同彩页加出血，保证成品不能裁切到文字，内容。

（3）（缩放）加过出血后大16k文件尺寸用插件（插件只适应16k 文件）缩放成品207+284大小，8k文件只能用CDR手动缩放、缩放尺寸284*414，4k文件缩放成品414*568，以此类推是16k尺寸的倍数（4）（投递文件）处理好文件后点击一键投递文件，文件自动建立已出血文件夹移动到里面，文件自动转换成pdf文件在前方待拼版中显示对应的克数数量大小的文件。

2、带有后工的彩页（1）折页的彩页折页注意包心折、风琴折出血，包心折外面多加3mm出血-风琴折左右加3mm出血（2）模切的彩页模切的彩页先在CDR里面加好出血画好模切版（模切版另存固定文件夹里面）在看情况投递这个文件。

（3）覆膜彩页覆膜彩页最小覆膜是16k大小，尺寸足够大直接投递覆膜3、彩页合版(1)前方软件拼版纸张目前我们只有8个位 850+580纸 9个位860+633 10个位710+855纸8个位 9个位拼A378个位 9个位 10个位拼G40（2）前方软件拼版方法我们的彩页都是合版彩页，同样的张数克数的彩页拼成一个大版！8个位 9个位 10个位一个位代表一个大16k的彩页。

我们把投递入前方的彩页整理拼版，优先拼数量大的彩页优先10个位 9个位 8个位以此类推-叫CTP优先出量大的机器不能停着。

（3）前方软件彩页备注版头信息1）首先需要在ERP建立合版单，吧合版单号复制到前方合版编号上保持一致。

例如：G40彩页-0505-第52621套-105克-2千张-换版1K -710+855纸-全部切成品分开打包。

2）首先选择模板大彩是G40 彩页是A37 一定要和ERP保持一致然后把选择的机台G40写前面3）REP合办单编号复制到前方编号保持一致例如：526214）合办纸张克数务必选择正确例如：105克5）换版1k 是正反版自翻1K是自翻版还有如果是单面印要改成单面1k6）选择印刷纸张大小 8个位 850+580纸 9个位860+633 10个位710+855纸例如710+855纸7）彩页8k 、4k 标注下叫刀上不要失误有后工的彩页压痕覆膜模切也有特别标注下8）加急彩页早班车彩页尽量拼在一个板上提前拼提前安排9）彩页颜色深四色的拼在上面和中间颜色浅的白色的单色的拼在下面咬口二、不干胶（1）不干胶纸张1）不干胶我们都是用库存纸930+630纸和1010+630纸2）930+630是A37的最大印刷面积，可以上A37 和G403）1010+630纸是应付长度超过930尺寸的不干胶只能上G40 （2）不干胶覆膜模切1）不干胶最低覆膜是16k，但是我们拼版务必拼大点，吧更多发覆膜的拼在一起，这样节省覆膜费用节省覆膜时间。

印刷拼版知识(2008-04-08 00:44:16)标签：杂谈分类：印刷拼版知识什么是正反版、左右轮和天地轮？正反版：一张单张卡有AB两面，A和B各分开排一块版为正反版；左右轮：A左B右共排一块版为左右轮；天地轮：A上B下共排一块版为天地轮；或者：1.正反版是说两副版子，一副都是正面，反之....2.左右轮也叫自翻版，一副版子，纸张左右翻。

3.天地轮，纸张上下作咬口，一正一反上下排，头对头或者脚对脚。

习惯说法，如果在拼版上就是正反印、自翻身、滚翻身的区别。

拼版与合开我们在工作中不会总是做16K、8K 等等正规开数的印刷品，特别是包装盒、小卡片（合格证）等常常是不合开的，这时候就需要我们在拼版的时候注意尽可能把成品放在合适的纸张开度范围内，以节约成本。

1、下面先介绍正规的拼版以大度16K封面为例：（示范软件：CD8）。

根据印刷的需要（比如数量）以及印刷厂设备的限制8K机、4K机、对开机、全张机的不同，我们拼版的时候也要按实际情况进行不同的调整，一般拼8K或4K就足够用了，因为在对开和全开的印刷机上可以用套晒、拼晒，并通过自翻身或正反印来解决。

示范例中出血边均为3mm。

拼8K版(肩并肩)，页面尺寸(如图)、出血边(黄色)、净尺寸(兰色)拼4K版(头对头)，页面尺寸(如图)、出血边(黄色)、净尺寸(兰色)2、单页形式的印刷品拼版时中间（垂直中线）拼接部分留6毫米出血边，即每个单页四边均留3mm 出血（需要切两刀）。

说明：如果你做的印刷品没有出血的图片、底纹，或完全是一色底纹等，可以按1的方法拼版，中间一刀即可。

3、封套的拼版一般制作的时候，我们习惯把封套连同“舌头”拼在一起，这种做法比较费纸(有一块空白没有利用)，但图案连续性好。

还有一种方法是封面归封面，“舌头”单独做，这样做省纸，但多一道“糊工”，即在成品时多刮一次胶(或多贴一道双面胶带)。

图中绿色部分为粘贴部分。

4、包装盒拼版一般大包装盒(超过8K的)不用拼版，直接交印刷厂套晒就可以了。

印刷拼版知识(正翻/自反/滚翻版知识)1、滚反版，上面有两个叼口，自反和大反，有一个叼口。

2、裁口、叼口和咬口，应该是一样的3、在拼彩页版的时候，一般咬口都够，所以放哪边都可以4、但盒子拼版的时候就需要注意，咬口最少要10mm5、也就是说放咬口的那个边上最少要留够10mm的白边6、有时候纸张紧张的话，可以拿盒子的户口或者舌头做咬口7、你把很多盒子拼到一个版上，印刷后要用刀版卡出来，然后才糊盒成成品盒子，所以要做一个卡刀版8、卡刀版做好后可以一直用的，如果以后还有其他盒子的尺寸和你以前拼的版上的盒子一样，你就可以按照原来的发排文件拼现在的盒子，这样，就可以共用同一个刀版了，明白？9、套版就跟打印机正反打印一样，对，就跟出名片一样，只不过是名片截开成一张一张的就行了，书是要折页的10、自翻就是左右或是上下翻版，只用出一套就行了，套版就是两套（大套版），滚反一套就可以，自反就一套11、自翻版分上下翻跟左右翻第二种：1正翻版、自反版、滚翻版专业术语：自反版又叫左右轮，滚翻版又叫天地轮；正反版：一张单张纸有AB两面，A和B各分开排一块版为正反版；左右轮：A左B右共排一块版为左右轮；天地轮：A上B下共排一块版的天地轮；或者：1、正反版是说两副版子，一副是正面，一副是反面2、左右轮也叫自翻版（自翻身），一副版子，纸张左右翻。

3、天地轮，纸张上下作咬口，一正一反上下排，头对头或者脚对脚。

习惯说法，如果在拼版上就是正反印、自翻身、滚翻身的区别。

正反版就是：比如说报纸，四开彩色的，机器也是四开的，那就出正反版，两套，正面反面各一套2回复：正翻版、自反版、滚翻版正反版：需要2付ps版，印刷完一面后，更换另一付ps版，在印刷另一面。

比如8个页码的印刷品，发排正反2付四开胶片，每个四开上有4个页码，正反版对应，在四开机上就是正反版印刷。

正反版印刷的纸料只需要一个咬口。

3回复：正翻版、自反版、滚翻版自反（翻）版：印刷品的正反内容在同一块ps版上，一面印完后，横向（左右）翻转纸张，在印刷另一面，此时印刷机的ps版、各种校准参数都不用更换调整。

拼版工艺知识工艺，拼版，知识折页的方法一、折页的方法及应用折页是指将印刷好的书刊及单页印刷品按照页码的顺序折叠成一定规格幅面的工作过程。

在开始进行出版物工艺设计时，首先要确定出版物的折页方式.在设计折页方式时，应考虑出版物的开本尺寸、页数、印刷装订设备等。

通常书刊中图文的位置与顺序是根据折页过程中，纸张转动的情况和折缝的位置而定。

目前折页的方式可分为如附图1所示的平行折页，垂直折页，混合折页，特殊折页等。

平行折页法和特殊折页法（包括包心折页法、扇形折页法等）多用于折叠长条形的印刷品的设计，如广告、说明书、地图、书贴中的表和插图等。

垂直折页法是应用最为普遍的折页方法，主要用于书刊的内页的设计.而混合折页法又称综合折页法,即在同一书帖中，既有平行折页，又有垂直折页。

混合折页法适用于3折6页或3折9页等形式的书贴.二、拼版的方法及应用拼版是指将要印刷的页面按其折页方式按页码顺序排列在一起，其大小由印刷幅面及印刷纸张的大小来定。

拼版可分为：零件的拼版和书刊的拼版两种。

1、零件的拼版零散件在印刷品中占有较重的份量，例如，一张需要正反印刷幅面为16K的印品,可拼成如附图2所示正反印刷的双面版，为了节省印版也可拼成如附图3所示，在印刷时不需调换叼口边的单面自翻身版.若是16开本的杂志封面,在拼版时可按照下列方式拼成自翻身版,其排版方式如附图4所示。

若是四折，则可按其纸张的不同拼成不同的版式。

例如如附图5所示的尺寸为100×185×4折的扇形折叠小册子，在使用787×1092（mm)纸张，采用四开幅面进行印刷时,其排版方式则采用如附图6所示的滚翻版.该种方式在印刷翻身时，因需要调换叼口，故在印刷高精度的印刷品时，对印刷设备和纸张的有较高要求.2、书刊的拼版书刊（杂志、画册、图集等）在印刷前的拼版作业时,必须首先了解所需拼版书刊的开本、页码数目、装订方式(骑马订、铁丝平订、锁线装或胶订）、印刷色数(单色、双色或四色）、使用纸张的厚薄和折页形式（手工折页或机器折页)等工艺要素，才能确定其拼版的方法。

版和印刷知识1、滚反版，上面有两个叼口，自反和大反，有一个叼口。

2、裁口、叼口和咬口，应该是一样的3、在拼彩页版的时候，一般咬口都够，所以放哪边都可以4、但盒子拼版的时候就需要注意，咬口最少要10mm5、也就是说放咬口的那个边上最少要留够10mm的白边6、有时候纸张紧张的话，可以拿盒子的户口或者舌头做咬口7、你把很多盒子拼到一个版上，印刷后要用刀版卡出来，然后才糊盒成成品盒子，所以要做一个卡刀版8、卡刀版做好后可以一直用的，如果以后还有其他盒子的尺寸和你以前拼的版上的盒子一样，你就可以按照原来的发排文件拼现在的盒子，这样，就可以共用同一个刀版了，明白？9、套版就跟打印机正反打印一样，对，就跟出名片一样，只不过是名片截开成一张一张的就行了，书是要折页的10、自翻就是左右或是上下翻版，只用出一套就行了，套版就是两套（大套版），滚反一套就可以，自反就一套11、自翻版分上下翻跟左右翻第二种：1正翻版、自反版、滚翻版专业术语：自反版又叫左右轮，滚翻版又叫天地轮；正反版：一张单张纸有AB两面，A和B各分开排一块版为正反版；左右轮：A左B右共排一块版为左右轮；天地轮：A上B下共排一块版的天地轮；或者：1、正反版是说两副版子，一副是正面，一副是反面2、左右轮也叫自翻版（自翻身），一副版子，纸张左右翻。

3、天地轮，纸张上下作咬口，一正一反上下排，头对头或者脚对脚。

习惯说法，如果在拼版上就是正反印、自翻身、滚翻身的区别。

正反版就是：比如说报纸，四开彩色的，机器也是四开的，那就出正反版，两套，正面反面各一套2回复：正翻版、自反版、滚翻版正反版：需要2付ps版，印刷完一面后，更换另一付ps版，在印刷另一面。

比如8个页码的印刷品，发排正反2付四开胶片，每个四开上有4个页码，正反版对应，在四开机上就是正反版印刷。

正反版印刷的纸料只需要一个咬口。

3回复：正翻版、自反版、滚翻版自反（翻）版：印刷品的正反内容在同一块ps版上，一面印完后，横向（左右）翻转纸张，在印刷另一面，此时印刷机的ps版、各种校准参数都不用更换调整。
