fesafe实例教学2

F E-S A F E疲劳分析A B A Q U SFE-SAFE疲劳分析ABAQUS （上）(2013-11-04 10:18:42)转载▼标签：分类：ABAQUS教育看了看网上关于疲劳分析的实例，发现就那么几个，而且都是ANSYS做的。

我泱泱大国，竟然少人能去做这等利国利民的好事。

本人和同学经过研究和分析，总结出了如何用ABAQUS来进行疲劳分析。

1.运行abaqus模型，计算出结果，得到odb格式的文件。

这个最简单，却往往耗费了最多的时间。

2.将第1步得到的odb文件导入到FESAFE中，步骤：双击FESAFE,出现基本设置后点OK，进入FESAFE页面。

点击File，点击Open Finite Element Modle，如图：找到ABAQUS计算得出的odb格式文件，选中，打开，如图：出现“ODB Pre-Scan”对话框，点击“Yes”，如图：出现“Delete Groups”对话框，意思是是否要删除以前赋予的力的数据，点击“Yes”，如图：出现“Pre-Scan File”对话框，点击"Yes"或"No"均可，如图：出现"Select Datasets To Read"，选择所需要分析的选项，点击"OK"，如图：出现“Loaded FEA Models Properties”对话框，选择你的单位制，点击“OK”，如图：出现“Edit Group List”对话框，点击“Yes”，如图：出现“Select Groups To Analyse”对话框，依次点击下图标注的“1”、“2”、“3”，如图：到此，FESAFE 基本的导入过程已经结束了。

FESAFE疲劳分析 ABAQUS（下）(2013-11-06 09:03:57)转载▼标签：分类：ABAQUS教育正在数据硬盘功率将odb文件导入后就是各项参数的设置了，具体如下：1.在Current FE Models 对话框里有“Datasets”选项，底下是分析步“step”，点开你需要施加力的“increment”，选中应力，如图：2.在“Loaded Data Files”对话框中空白处点击右键，选择“Open Data Files”，如图：3.选择你需要输入力的txt文件，txt文件代表了输入力的方式，注意txt文件不能放到桌面，而是放到其他硬盘里：4.txt文件导入后，在“Loaded Data Files”对话框中多了个txt小菜单，点击其中的曲线图标：再点击左侧的“Loading Settings”：5.清除之前疲劳计算的数据，如图：6.单击“Add...”，选择“A LOAD * dataset”，此时应力已经导入了。

FE-Safe软件Verity模块用户手册中文版1.FE-Safe中Verity模块简介1.1 FE-SafeFE-Safe是一套面向有限元模型，功能强大、全面、易于使用的疲劳分析软件。

基于商业有限元软件，FE-Safe 有如下功能：●确定哪里会出现断裂；●什么时候断裂；●工作应力的安全系数（用于快速优化）；●概率疲劳可靠性分析（the ‘warranty claim’ curve）FE-Safe与有限元软件无缝接合，计算结果可以直接输入到有限元软件中，利用前后处理器进行云图显示。

1.2 FE-Safe中的Verity模块Verity是FE-Safe的一个嵌入模块，Verity基于Battelle实验室的结构应力法计算等效结构应力，利用等效结构应力计算疲劳损伤和相应的疲劳寿命。

FE-Safe假定Verity用户已经熟悉FE-Safe环境和基本操作，包括疲劳分析的配置、设置模型不同部分的属性、定义疲劳载荷、运行疲劳分析和输出疲劳分析结果，详见FE-Safe User Manual。

FE-Safe Verity模块特点包括：●支持ABAQUS的fil文件和odb文件，支持NASTRAN的op2文件，支持ANSYS的rst文件。

●自动识别weld line和厚度连接。

●支持多种单元形式，weld line附件的单元可以是三维六面体单元、五面体单元和四面体单元，三维壳元；二维单元（平面应力、平面应变、轴对称单元）；Beam and 1D solid elements may be used in the mesh, but must not be included in the weld element domain that contributes nodal forces to the nodes along the weld line and is used to derive the weld line connectivity。

Unit 4 Wildlife Protection教学设计高二英语组杜佳红一、教案背景1. 面向学生：高中2. 学科：英语3. 课时：45分钟4. 学生课前准备：（1）预习课文，了解有关野生动植物保护的内容（2）搜集一些和野生动植物保护的图片及保护野生动植物方法二、教材分析本单元的中心话题是“野生动物保护”。

涉及的内容包括濒临灭绝的野生动物的生存现状；我们要学会如何保护野生动物，以及要从已经灭绝的动物中吸取哪些经验才识从而促进我们保护野生动物的意识。

教学重点1. Develop students’ reading and speaking skills.培养学生读与说的能力。

2. Let students learn some important language points让学生掌握重要的语言点教学难点1. Enable students to learn to use reading strategies such as skimming, scanning, and so on.让学生掌握一些阅读策略。

2. Have students make a discussion about wildlife protection.让学生讨论如何保护野生动植物。

教学目标目标知识与技能目标Get students to learn some useful new words and expressions in this part.让学生学习一些有用的词汇与表达。

过程与方法目标Develop students’ reading skills and enable them to learn how to use different reading strategies. 培养学生的阅读技能，学习使用不同的阅读策略。

情感态度与价值观目标1.Let the students know the importance of wildlife protection and learn to protect them. 让学生知道野生动物保护的重要性并学习如何保护野生动植物。

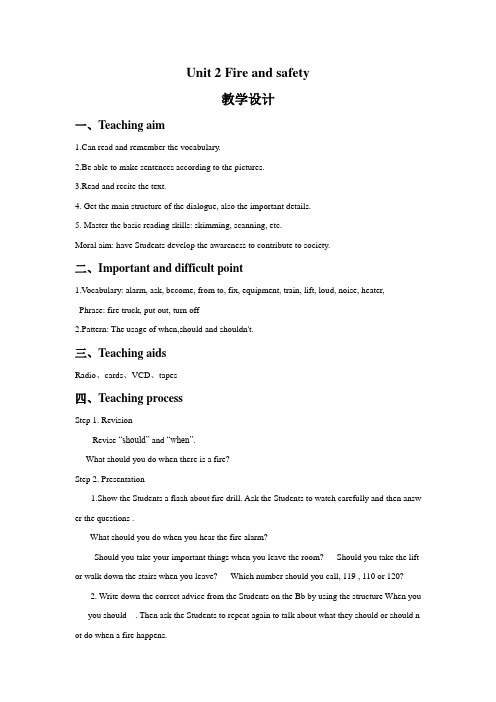

Unit 2 Fire and safety教学设计一、Teaching aim1.Can read and remember the vocabulary.2.Be able to make sentences according to the pictures.3.Read and recite the text.4. Get the main structure of the dialogue, also the important details.5. Master the basic reading skills: skimming, scanning, etc.Moral aim: have Students develop the awareness to contribute to society.二、Important and difficult point1.V ocabulary: alarm, ask, become, from to, fix, equipment, train, lift, loud, noise, heater, Phrase: fire truck, put out, turn off2.Pattern: The usage of when,should and shouldn't.三、Teaching aidsRadio、cards、VCD、tapes四、Teaching processStep 1. RevisionRevise “should” and “when”.What should you do when there is a fire?Step 2. Presentation1.Show the Students a flash about fire drill. Ask the Students to watch carefully and then answ er the questions .What should you do when you hear the fire alarm?Should you take your important things when you leave the room? Should you take the lift or walk down the stairs when you leave? Which number should you call, 119 , 110 or 120?2. Write down the correct advice from the Students on the Bb by using the structure When you --- you should---. Then ask the Students to repeat again to talk about what they should or should n ot do when a fire happens.3. Teach new words: When the Students repeat the sentences, write the new words and phrase s on the Bb: hear the fire alarm, get up quickly, leave the room , take your things, take the lift, wal k down the stairs quickly, get out of the building, call 119, put out the fire.Step 3.Listen and read (8minutes)Show the Transparency. Point to the pictures. Ask the Students to repeat the sentences after t he transparency.If the Students can’t read it correctly, show it again and ask the Students to repeat.Step 4. Act1. Ask the Students to work in groups and complete the fireman’s speech using the picture cue.2. Have some Students to come out to act as the fireman to tell the class what they should or should not do when they hear a fire alarm.Step 5. Consolidation:Consolidate what we learned in this class.Step 6. Test:Translate the phrases:1.火警2. 离开房间3. 乘电梯4.走出建筑物5. 灭火6.快速起床7.走下楼梯 8. 打119五、Homework1. Read the dialogue and the sentence.2. Write the phrases we learned today.3. Ask the Students to design some signs of fire prevention.。
