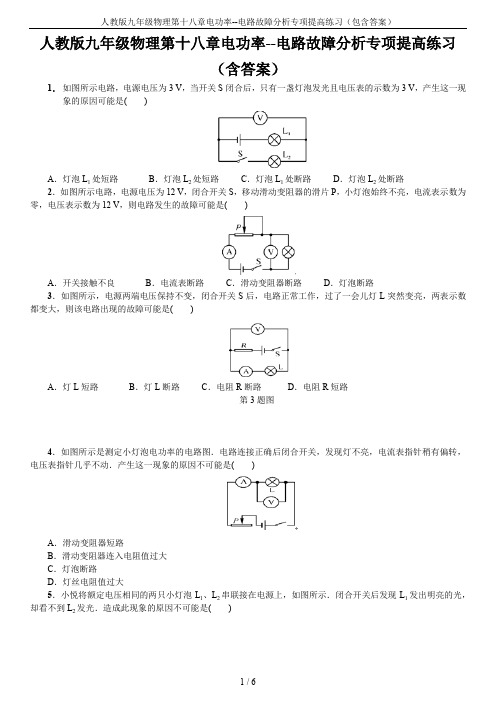

人教版九年级物理第十八章电功率--电路故障分析专项提高练习（含答案）1．如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是()A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路2．如图所示电路，电源电压为12 V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12 V，则电路发生的故障可能是()A．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是()A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路第3题图4．如图所示是测定小灯泡电功率的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因不可能是()A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大5．小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光．造成此现象的原因不可能是()A．L2开路B．L2的电阻相对太小C．L2的额定功率相对太大D．L2的实际电压相对太小6．如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿，亮灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零．由此可判断电路的故障是()A．灯L1断路B．灯L2短路C．灯L2断路D．开关S接触不良7．小强同学在探究串联电路电流规律的实验中，按下图连接好电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是()A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路8．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表检测故障发生的位置，小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表示数为零，此时用电压表测得a、d间的电压不为零，a、c 间的电压为零，c、d间的电压不为零，这说明()A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良9．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是()A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路10．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是()A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低11．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝未烧坏，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是()A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了12．天佑的妈妈从市场买了一只廉价台灯，装上“220 V25 W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是()A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路13．如图所示的照明电路，闭合开关S，灯泡L不亮，用试电笔分别测试a、b、c三点氖管均发光，又利用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是()A．灯泡的灯丝断了B．导线b、c间断路C．插座内部短路D．进户零线断路14．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是()A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路15．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是()A．灯泡被短路B．电源断路C．灯泡的阻值太大D．铅笔芯的总阻值太大16．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是()A．将导线K的a端移至接线柱AB．将导线L的b端移至接线柱BC．将导线L的b端移至接线柱DD．将导线M的c端移至接线柱B17．某同学利用如图所示电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是()A．小灯泡L1发生短路B．小灯泡L2发生短路C．电流表使用的量程小了D．电流表的接线柱接反了18．小明同学按照如图所示的电路研究串联电路中电流、电压的特点，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是()A．L1断路B．L1短路C．L2断路D．L2短路19．暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是()A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路20．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220 V 的白炽灯，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定() A．电路安装正确B．电路安装不正确，某处短路C．电路安装不正确，某处有断路D．条件不足，无法判断21．在家庭电路中，有一盏白炽灯的连接如图，闭合开关，电灯不亮．下列关于电路故障的判断错误的是()A．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能断路B．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能短路C．若用试电笔接触A至F各点时氖管都发光，零线断路D．若用试电笔接触A至F各点时氖管都不发光，火线断路22．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是(电流表的量程较大)__________________．23．如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________V；—段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________________________________________________________________________．24．如图所示，小明在做研究串联电路电流的特点的实验中，闭合开关后，发现电流表无示数，灯L1与L2不发光，线路中可能有一处断路．已知开关S没有问题，现在小明手中只有一个电流表，采取以下步骤检查线路故障．请你帮他分析各步实验的道理．(1)用电流表将c、e连接起来，如果检测用的电流表有示数，说明____________________．(2)用电流表将c、b连接起来，如果灯L2亮了，则说明____________________；如果灯L2不亮，则说明__________________________．25．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5 V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为 4.5 V．造成该现象的原因是__________________________________．26．如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．(不考虑灯L和电阻R同时出现故障的情况)(1)该电路中存在的故障可能是________或______________________．(2)为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：若电流表有示数，说明故障是___________________________；若电流表无示数，说明故障是_____________________________________________．27．小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6 V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6 V，由此判定灯________(填“L1”或“L2”)开路，用电压表测b、c两点间的电压，示数为________V.参考答案1．A 2.D 3.D 4.A 5.A 6.C7.A8.B9.B10.A11.C12.C13.D14.D15.C16.D17.C 18.D19.B20.B21.B22.灯L1断路23.1.6灯L2开路(L2接触不良，灯丝烧断等24.(1)c与e之间断路(2)c 与b之间断路c→b之外电路断路25.滑动变阻器接入电路的电阻为零26．(1)灯泡短路电阻R断路(2)灯泡短路电阻R断路27.L10。

第十八章电功率第2节电功率教材考点梳理一、电功率（P）1.定义：电流做的功与通电时间之比。

2.物理意义：表示电流做功快慢。

3.单位：（1）国际单位：国际单位瓦特（W），简称“瓦”。

（2）常用单位：兆瓦（Mw）、千瓦（kw）。

（3）换算：1Mw=1000Kw 1 Kw=1000w4.公式：（1）基本公式：①P=UI ②P=W/t（适用于所有电路）（2）推导公式：（适用于纯电阻电路）③P= I2R 常用在串联电路；④P= U2/R常用在并联电路；5.常见用电器的大约功率：电子表：0.01mW；小计算器：0.5mW；手电筒0.5W；节能灯：20W；电风扇：60W；电视机：100W；计算机：200W；电吹风：500W；空调器：1000W；二、额定电压额定功率1.额定电压和额定功率：（1）额定电压：用电器正常工作时的电压，常用U额表示。

（2）额定功率：用电器在额定电压下的功率，常用P额表示。

2.实际电压和实际功率：（1）实际电压：用电器实际工作时的电压，常用U实表示。

（2）实际功率：用电器在实际电压下的功率，常用P实表示。

3.实际功率和额定功率的关系：（1）当U实 =U额时，P实=P额灯正常发光。

（2）当U实＜U额时，P实＜P额灯光较暗。

（3）当U实> U额时，P实>P额灯光很亮（会烧坏）。

4.已知“额定电压和额定功率”可以求出什么？例如一个“PZ22O-25”的灯泡正常发光，则可以求出：（1）灯泡两端实际电压为：220V。

（2）灯泡的实际功率为：25W。

（3）额定电流：I=P/U=0.11A。

/Ｐ＝２９３６Ω。

（4）灯丝阻值Ｒ＝U2额三、电功率的测定1.家庭电路中：（1）利用电能表测用电器消耗的电能W。

（2）用停表测对应的时间t。

（3）利用公式P=W/t计算。

例如：一天，小亮让电热水器单独工作3 min，测得家中如图所示的电能表的转盘转了100 r，热水器的实际功率为多少？（1）用电器消耗的电能：W = 100/1000kW·h =0.1kW·h= 3.6X105J（2）工作时间:t=0.05h=180s（3）实际功率：解法一：P=W/t=0.1kW·h/0.05h=2kw。

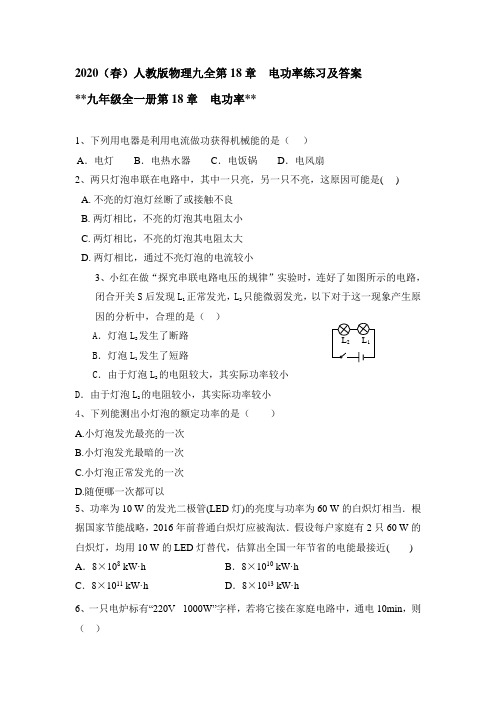

2020（春）人教版物理九全第18章 电功率练习及答案 **九年级全一册第18章 电功率**1、下列用电器是利用电流做功获得机械能的是（ ） A ．电灯 B ．电热水器 C ．电饭锅 D ．电风扇2、两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( ) A. 不亮的灯泡灯丝断了或接触不良 B. 两灯相比，不亮的灯泡其电阻太小 C. 两灯相比，不亮的灯泡其电阻太大 D. 两灯相比，通过不亮灯泡的电流较小3、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S 后发现L 1正常发光，L 2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ） A ．灯泡L 2发生了断路 B ．灯泡L 1发生了短路C ．由于灯泡L 2的电阻较大，其实际功率较小D ．由于灯泡L 2的电阻较小，其实际功率较小 4、下列能测出小灯泡的额定功率的是（ ） A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次 C.小灯泡正常发光的一次 D.随便哪一次都可以5、功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( ) A ．8×108 kW·h B ．8×1010 kW·h C ．8×1011 kW·hD ．8×1013 kW·h6、一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min ，则（ ）A. 通过电炉的电流为2AB. 电炉产生热量为10000 JC. 电流通过电炉做功为6000JD. 电炉的电阻为48.4Ω7、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．0.2W B．1.8W Ｃ．2.0W D．8.0W8、在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表，分析数据得到的下列结论中正确的是（）A.灯丝的电阻随电压的增大而减小B.小灯泡的额定功率为0.8 WC.小灯泡的额定功率为四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比9、在初中物理的学习中，我们常会用到一些科学研究方法，如“控制变量法”“等效替代法”“类比法”“理想模型法”“转换法”等。

九年级物理电功率专题训练（培优）一：选择题1．如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。

当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A 的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为P min，已知U l：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。

下列结论正确的是（）A．电源电压是9V B．R3的阻值是10ΩC．U1'：U2'＝2：1 D．P min＝13.2WR ，R为滑动变阻器。

滑2．如图所示的电路中，电源电压保持不变，定值电阻04Ω片P位于滑动变阻器的中点时，0R的电功率为16W，当滑片从中点向b端移动距离L 后，0R的电功率为9W；滑片从中点向a端移动距离L后，0R的电功率为（）A．36W B．25W C．23W D．18W3．标有“4V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。

则下列说法正确的是（）A．滑动变阻器滑片向左移动时，电流表和电压表示数都变大B ．滑动变阻器的最大功率为1WC ．电路中消耗的最大功率为3.6WD ．为确保电路安全，滑动变阻器接入电路的阻值变化范围为8Ω~16Ω4．如图所示电路中，电源电压不变，小灯泡标有“6V 3W ”,闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为1P ；当滑片P 移至某一端点时，电压表示数变化了2V ，电流表示数变化了0.1A ，此时滑动变阻器的功率为2P ，且211.2P P ，在保证电路安全的情况下，此过程中：（1）电路的最大总功率为6W ；（2）电压表示数变化的范围是4V 6V ；（3）小灯泡正常发光时，滑动变阻器接入电路的阻值为最大值的三分之二；（4）小灯泡的最小功率和最大功率之比为8∶15。

人教版《18.2电功率》同步练习姓名：日期：【知识梳理】1、电功率是反映的物理量，我们把称为电功率（P）；电功率的单位有：W（）、（kw）、毫W（）。

2、电功率的计算公式是P= = （适用于所有电路）；3、计算电功率的推导公式：P= = （纯电阻电路）。

4、额定电压：用电器的电压；额定功率：用电器在的功率；实际功率：用电器在的功率。

5、某灯泡上标有“PZ：22OV-25”字样分别表示：PZ表示普通照明，是220V，25表示。

【巩固提高】一、选择题1、以下各单位中不是电功率单位的是（）A．kW·h B．J／sC．W D．V·A2、如图所示，电源电压U不变，L1和L2两灯完全相同，设灯泡电阻不随温度变化，则S闭合前后L1灯消耗的电功率之比为（）A．1：4 B.4：1 C.2：1 D.1：23、两条电阻线R1、R2（R1＞R2）串联接入同一电路，R1、R2消耗的功率分别为P1、P2，则（）A.I1=I2、P1=P2B.I1=I2、P1＞P2C.U1=U2、P1＞P2D.U1＞U2、P1=P24、将两盏“220V 40W”的电灯串联后接在220V的照明电路中，设灯泡电阻不随温度变化，两盏电灯的实际功率之和是（）A．20W B.40W C.60W D.80W5、A灯“220V 100W”，B灯“220V 60W”，C灯“110V 100W”正常发光时，通过哪盏灯灯丝的电流大（）A、A灯B、B灯C、C灯D、一样大6、将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380V的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定7、两灯泡L1、L2的额定功率相同而额定电压不同，且U1＞U2，下面说法正确的是 ( )A.正常发光时，电流强度I1＞I2B.它们的电阻关系是R1＜R2C.串联使用时，实际功率P1＞P2D.并联使用时，实际功率相等8、某用户在照明电路中接入相同规格的白炽灯，则( )A.盏数越多，电路总电阻越小，消耗总功率越小B.盏数越多，电路总电阻越大，消耗总功率越小C.盏数越多，电路总电阻越小，消耗总功率越大D.盏数越多，电路总电阻越大，消耗总功率越小9、将“220V 60W”和“220V 10 W”的两只灯串联起来，接在220V的电源上，则（）A．两灯都正常发光，所以100W的灯亮B．通过它们灯丝中的电流相等，所以它们一样亮C．两灯都不能正常发光，100W的灯要亮一些D．两灯都不能正常发光，60W的灯要亮一些10、把标有“6V 3W”和“12V 24W”的两个灯泡串联后接在某一电源上时，恰能使其中的一个正常发光，另一个发光较暗，则发光较暗的灯泡在10秒内所消耗的电能是（）A．7.5J B．15J C．30J D．60J11、一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮（灯丝电阻为R，电流为Ｉ，两端的电压为Ｕ，消耗的功率为Ｐ），产生这种现象的原因是（）A．R变大，Ｉ不变；由Ｐ＝Ｉ２R，可知Ｐ变大B．R变小，Ｉ变小；由Ｐ＝Ｉ２R，可知Ｐ变小C．R变小，Ｕ不变；由Ｐ＝Ｕ２／R，可知Ｐ变大D．R变大，Ｉ变大；由Ｐ＝ＩＵ，可知Ｐ变大12、如图所示的电路中，电源电压不变，当变阻器R1的滑片向右滑动时（）A．电流表的读数变小，电压表的读数变小，R1的功率变小B．电流表的读数变小，电压表的读数变大，R1的功率变大C．电流表的读数变大，电压表的读数不变，R1的功率变小D．电流表的读数变小，电压表的读数不变，R1的功率不变13、小红从商店买来了两只普通照明灯泡，灯上标有如图所示的铬牌．小红仔细观察了灯丝的粗细，然后并联接入220V的电路中进行比较试验，如果他观察的结果是正确的，则应该是（）A．甲灯灯丝较粗，甲灯较亮 B．甲灯灯丝较粗，乙灯较亮C．乙灯灯丝较粗，甲灯较亮 D．乙灯灯丝较粗，乙灯较亮二、填空题1、某电能表的规格是“220V 5A”则该电能表所接电路的最大功率应是 W，它家的电路上最多可接“220V 40W”的电灯盏。

九年级物理电功率单元复习练习(Word 版 含答案)一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

九年级物理下册电功率单元复习练习(Word 版 含答案)一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。

在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。

(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。

若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。

根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。

【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。

物理九年级下册电功率单元复习练习(Word版含答案)一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

18.2电功率知识点扫描知识点一：电功率1.物理意义：电功率是表示电流做工快慢的物理量,用P表示,国际制单位的主单位是瓦特,简称瓦,符号是W。

常用单位有千瓦（kW）。

1kW=1000W。

2.电功率的定义为：用电器在单位时间消耗的电能。

3.定义式：P=W/t在使用时,单位要统一,单位有两种可用：①电功率用瓦（W）,电能用焦耳（J）,时间用秒（S）；②电功率用千瓦（kW）,电能用千瓦时（kW•h,度）,时间用小时（h）。

4.计算式：P=UI ,电功率用瓦（W）,电流用安（A）,电压用伏（V）。

5.推导式: P=U2/R 、P=I2R知识点二：千瓦时的来历1千瓦时是功率为1kW的用电器使用1小时所消耗的电能。

知识点三：额定电压和额定功率1.用电器正常工作时的电压叫额定,实际加在用电器两端的电压叫实际。

2.用电器在额定电压下工作时的电功率（正常工作时的电功率）,叫做额定功率。

用电器实际工作时的电功率叫实际功率,电灯的亮度就取决于灯的实际功率。

重点难点解读一、电压与电功率问题1．用电器正常工作的电压叫做额定电压。

2．用电器在额定电压下的功率叫做额定功率。

3．实际加在用电器两端的电压叫做实际电压。

4．用电器在实际电压下的功率叫做实际功率。

5. 若用 U0表示灯泡的额定电压,若用 P0表示灯泡的额定功率；若用 U表示灯泡的实际电压,若用 P表示灯泡的实际功率。

则：当U > U0时,则P > P0；灯很亮,易烧坏。

当U < U0时,则P < P0；灯很暗,当U = U0时,则P = P0；正常发光。

二、电功率计算分类电功率计算是必考点,是初中物理重点,也是难点。

命题题型有选择题、填空题、综合应用题,有时在探究题里也涉及。

各地中考每年都要出现15分左右的电功率计算题。

加大这方面复习训练的力度,掌握考题类型,应用不同的规律各个突破。

所以同学们认真学习本文将会起到画龙点睛的作用。

1.考查以电能表为素材,求解电功率的相关问题。

物理第十八章电功率单元复习一、选择题1．将两盏“220V 40W”的电灯串联后接在220V的照明电路中，两盏电灯的实际功率之和是（）A．20W B．40W C．60W D．80W2．家用电能表的盘面上，标有3000R/kW·h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3kW3、可调节台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成的。

调节电位器的旋钮使灯由亮变暗的过程中，电路的总功率将（）A．变小B．变大C．不变D．无法确定4、严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6 W，则其中温档和高温档分别为（）A．8 W，12 W B．8 W，24 W C．12 W，18 W D．12 W，24 W5、把一个标有“10 V 3 W”的小灯泡和定值电阻R串联后接在电压为12 V的电源上，小灯泡恰能正常工作．该电路工作10 s定值电阻产生的热量是（）A．60 J B．36 J C．30 J D．6 J6、甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，下列说法不正确的是（）A．甲灯两端的电压比乙灯的大B．甲灯的电阻比乙灯的小C．通过甲灯的电流比乙灯的大D．相同时间内，甲灯消耗的电能比乙灯多7.某电动机线圈的电阻为R，正常工作时两端的电压为U,通过的电流为I，则该电动机工作时，输出的最大机械功率为（）A. UIB. I2 RC. UI+ I2 RD. UI- I2 R8、用如图所示的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（）A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小9．如图所示电路，电源电压为12V且保持不变。
