不锈钢钢格栅介绍

钢格栅施工方案1. 引言本文档旨在为钢格栅施工提供一个详细的方案。

钢格栅是一种结构稳定、安装简便、耐腐蚀的建筑材料，广泛应用于工业设施、桥梁、楼梯、平台等场所。

本方案将介绍钢格栅的选型、施工准备、基础处理、安装步骤等内容，以确保施工过程的顺利进行。

2. 钢格栅的选型2.1 材料选择钢格栅通常采用热镀锌、不锈钢或者碳钢等材料制造。

在选择材料时，需要根据具体使用场景以及预算等因素综合考虑，确保选择合适的材料。

2.2 规格选择钢格栅的规格包括栅格尺寸、槽宽和槽高。

根据具体使用要求，可以选择不同的规格。

需要注意的是，规格的选择应符合相关标准和设计要求。

3. 施工准备3.1 设计方案施工前应明确钢格栅的设计方案，包括布局、支撑结构、连接方式等。

设计方案的准确性和合理性对于施工的顺利进行非常重要。

3.2 工具和设备准备需要准备的工具和设备包括测量工具、切割工具、焊接设备等。

根据具体施工情况，提前准备好所需的工具和设备，确保施工能够顺利进行。

3.3 人员组织和培训组织专业人员进行施工，确保施工人员具备相关技能和经验。

对于新手施工人员，应提供相应的培训，确保他们掌握正确的施工方法。

4. 基础处理4.1 地面清理在施工前，需要对施工区域的地面进行清理，清除杂物和灰尘等。

确保地面干净平整，以便进行下一步的施工工作。

4.2 基础制作根据设计要求，进行基础的制作工作。

这可能包括地基的开挖、填充、压实等工作，确保地基的稳定性和承重能力。

4.3 基础涂层可根据需要对基础进行涂层处理，以提高其防腐蚀性能和美观度。

5. 钢格栅的安装步骤5.1 量取尺寸在实际安装前，首先需要进行精确的尺寸量取，以确保栅格的准确安装。

5.2 栅格的切割和焊接根据尺寸要求，对栅格进行切割，并在必要的部位进行焊接，确保栅格的完整性和连接稳定。

5.3 栅格的定位和固定将栅格放置到预先设计的位置，并进行固定。

这可能包括使用螺栓、焊接、连接件等进行固定。

5.4 栅格的检查完成固定后，对栅格进行检查，确保安装的质量和稳定性。

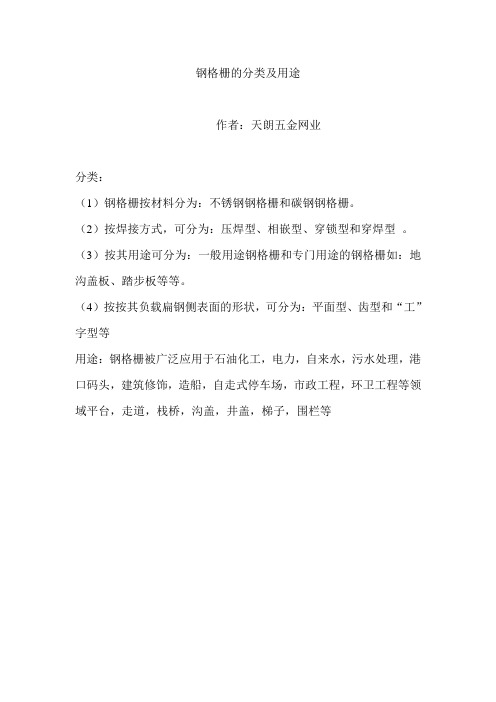

钢格栅的分类及用途
作者：天朗五金网业
分类：
（1）钢格栅按材料分为：不锈钢钢格栅和碳钢钢格栅。

（2）按焊接方式，可分为：压焊型、相嵌型、穿锁型和穿焊型。

（3）按其用途可分为：一般用途钢格栅和专门用途的钢格栅如：地沟盖板、踏步板等等。

（4）按按其负载扁钢侧表面的形状，可分为：平面型、齿型和“工”字型等
用途：钢格栅被广泛应用于石油化工，电力，自来水，污水处理，港口码头，建筑修饰，造船，自走式停车场，市政工程，环卫工程等领域平台，走道，栈桥，沟盖，井盖，梯子，围栏等。

目录1．适用范围2．引用文件3．材料及产品选用4．技术要求5．包装及运输6．质量等级7．文件提交1.适用范围本技术规格书仅适用于辽宁红沿河核电站1、2、3、4号反应堆厂房主要和次要钢结构工程及建筑铁制品镀锌钢格板的采购。

2.引用文件——BTS 2.01 主要和次要钢结构工程——BTS 2.02 建筑用铁制品——BTS10.19 土建工程物项的包装、贮存、装卸和运输——CST N029C002核岛厂房土建工程铁结构图集——施工图——国标—GB/T 221-2008 钢铁产品牌号表示方法—GB/T699-1999 优质碳素结构钢—GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差—YB/T 4001-2007 钢格栅板及配套件—GB/T 700-2006 碳素结构钢—GB/T 13912-2002 金属覆盖层、钢铁制品热浸锌层技术要求—GB/T50205-2001 钢结构工程施工质量验收规范3.材料及产品选用本工程采用压焊钢格板，横杆采用扭绞方钢。

钢格板的材质为Q235A，钢材按照中国标准规程进行采购与检验。

钢格板的保护层为热浸镀锌，镀锌量为500g/㎡。

钢格板的选用包括但不限于以下型号：1、WB323/1-G，包边扁钢型号为32mm×5mm；2、WB403/1-G，包边扁钢型号为40mm×5mm。

钢格板的厚度在所有工况下与纵条的宽度相同。

4.技术要求4.1所有材料必须严格按照采购尺寸的要求进行采购，且保证钢格板的制作尺寸要求。

4.2扭绞方钢应贴紧并焊在受力扁钢上，且受力扁钢的机械强度不能因凹槽或开孔而降低。

4.3 受力扁钢的最小支撑长度等于钢格板的厚度，最小为30mm。

4.4 包边采用焊高不小于承载扁钢厚度的单面贴脚焊，焊缝长度不得小于承载扁钢厚度的四倍。

4.5 固定钢格板：每边焊3道，平面中心线处焊一道，两端各焊一道，焊缝位置可以是边框的内侧或外侧最易施焊处。

钢格栅制作工艺
钢格栅是一种常见的建筑材料，广泛应用于工业、建筑、交通等领域。

其制作工艺主要包括以下几个方面：
1. 材料准备：钢格栅的制作材料主要包括钢板、钢筋、焊接材料等。

在制作前需要对这些材料进行准备，包括切割、打磨、清洗等处理。

2. 设计制图：在进行钢格栅制作前，需要进行设计制图。

根据使用要
求和实际情况，确定钢格栅的尺寸、形状、孔径等参数，并进行绘图。

3. 切割加工：根据制图要求，对钢板进行切割加工。

常用的切割方式
包括火焰切割、等离子切割、激光切割等。

4. 焊接组装：将切割好的钢板进行焊接组装。

常用的焊接方式包括手
工电弧焊、气体保护焊、埋弧焊等。

在焊接过程中，需要注意焊接位置、焊接强度等问题。

5. 表面处理：钢格栅制作完成后，需要进行表面处理。

常用的表面处
理方式包括喷涂、镀锌、热浸镀锌等。

6. 检验验收：钢格栅制作完成后，需要进行检验验收。

主要检查钢格
栅的尺寸、形状、孔径、焊接强度等参数是否符合要求。

以上是钢格栅制作的主要内容。

在制作过程中，需要注意安全问题，遵守相关规定和标准，确保制作出的钢格栅具有良好的质量和性能。

变压器下镀锌格栅板尺寸及规格表很多人可能都还不太了解格栅板是什么，其实日常生活中我们可以看见很多的钢格板，比如在街道旁看到的下水道的钢盖都是属于钢格板产品，也就是格栅板产品。

钢格板有很多的规格，不一样的规格用于不同的它所需要的地方。

把钢板通过相应的间距和横杆来交叉排列出来，然后通过焊接做成由有方格空格的一种钢铁制品叫做格栅板。

你对格栅板了解多少呢?下面一起来看看格栅板的分类、制作方法、特点和规格的介绍。

产品介绍：钢格板的别名格栅板(SteelGrating)又称为钢格板，因地域性差异，南方人习惯称为格栅板，北方人习惯叫做钢格板。

一般统称为钢格板。

格栅板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。

也可以采用不锈钢制作.格栅板具有通风，采光，散热，防滑，防爆等性能.格栅板表面可冲齿以增加防滑性能.扁钢也可采用I型的扁钢制作.安装要求：准备：安装前检查;钢格栅板分区域就位;临时固定;偏差测量;偏差校正;最终固定。

操作方法：依照排版设计图的要求准确定位放线;将钢格栅板按排版设计的编号分区域就位，同时分区域安装，完成一个区域后进行下一个区域的安装，每个区域内应由中间向两边开展;安装时根据规范要求严格控制钢格栅板之间、钢格栅板与其他结构之间的间距;钢格栅板就位后先用安装夹做临时固定，经偏差测量并进行校正后再做最后固定;钢格栅板按图示方向排列，遇到H型钢柱时钢格栅板开口，开口处用钢板作100mm(高)×6mm踢脚板。

钢格栅板安装后如不需移动，可将其焊接在支架上或钢梁上，焊后去除焊渣和飞溅，手工涂两道富锌漆。

格栅板的分类：根据焊接方式的不同分成穿锁格栅板、穿焊格栅板、压焊格栅板、相嵌格栅板。

根据格栅板负载的不同分成：平面格栅板、齿型格栅板和工字格栅板。

根据其用途的不同分成：一般用途的钢格栅板、专用钢格栅板。

根据材料的不同分成：不锈钢型的格栅板以及碳钢型格栅板。

格栅板的制作方法格栅板的型号规格是可以根据客户需求进行定制的，通过切割，开孔，包边等工序进行加工就可做成客户需要的产品。

热镀锌钢格栅规格型号热镀锌钢格栅是一种常用的建筑材料，广泛应用于工业、建筑、交通等领域。

它具有高强度、耐腐蚀、防滑等特点，可以有效地提高建筑物的安全性和使用寿命。

在选择热镀锌钢格栅时，我们需要了解其规格型号，以满足不同场景下的需求。

1. 扁钢规格型号热镀锌钢格栅的扁钢规格型号通常使用宽度、厚度以及横向间距来表示。

例如，一种常见的扁钢规格型号是25×3，其中25表示扁钢的宽度为25mm，3表示扁钢的厚度为3mm。

另外，还有一些常见的扁钢规格型号如30×3、40×3等。

2. 扁钢间距规格型号热镀锌钢格栅的扁钢间距规格型号通常使用横向间距和纵向间距来表示。

例如，一种常见的扁钢间距规格型号是30×100，其中30表示扁钢的横向间距为30mm，100表示扁钢的纵向间距为100mm。

另外，还有一些常见的扁钢间距规格型号如30×50、40×100等。

3. 扁钢尺寸规格型号热镀锌钢格栅的扁钢尺寸规格型号通常使用长度和宽度来表示。

例如，一种常见的扁钢尺寸规格型号是1000×6000，其中1000表示扁钢的宽度为1000mm，6000表示扁钢的长度为6000mm。

另外，还有一些常见的扁钢尺寸规格型号如900×6000、1200×6000等。

4. 扁钢形状规格型号热镀锌钢格栅的扁钢形状规格型号通常使用不同的形状来表示。

例如，一种常见的扁钢形状规格型号是I型扁钢，其形状类似于大写字母"I"。

另外，还有一些常见的扁钢形状规格型号如T型扁钢、U 型扁钢等。

5. 扁钢边框规格型号热镀锌钢格栅的扁钢边框规格型号通常使用边框宽度和边框厚度来表示。

例如，一种常见的扁钢边框规格型号是25×5，其中25表示边框的宽度为25mm，5表示边框的厚度为5mm。

另外，还有一些常见的扁钢边框规格型号如30×5、40×5等。

钢格栅盖板说明
钢格盖板是通过强大的电焊功率和液压力将横杆压焊入均匀排列的扁钢内，从而得到焊点坚固，稳定性和强度极高的钢格板。

钢格板应为钢制，符合YB/T4001.1-2007中G型的要求，并进行热浸镀锌。

镀锌后平均镀层重量每平方米不得小于610g。

钢材应符合GBT/700-2006的要求，热浸锌应符合GB/T13912-2002的要求。

承包人应根据设计图纸要求采购和安装钢格盖板（带花纹钢板），应从监理工程师认可的生产厂商处获得钢格盖板，并根据生产厂商所提供的盖板厚度负责找平盖板搁置凹口，以确保盖板面与混凝土板面或池壁顶面持平。

承包人应根据设计图纸进行组件安装。

框架应正确放置到位，确保横平竖直。

镀锌面层只能进行机械切割，严禁采用火焰切割。

钢格板上的适用荷载应符合YB/T4001.1-2007的要求，钢格盖板在3.0KPa(单人通行)及5.0 KPa(双人通行)荷载作用下，允许纵向弯曲挠度小于等于盖板跨度的1/200，而且最大纵向弯曲挠度不得超过10mm，最大横向弯曲挠度小于等于盖板宽度的1/100，其使用年限应在15年以上。

中国第一重型机械集团公司标准钢格栅板YB/T 4001.1-2007摘录中国第一重型机械集团公司2008-12-01批准2008-12-31实施材料：Q235A本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工业建筑、公共设施、装置框架、平台、地板、走道、楼梯踏板、沟盖、围栏、吊顶等。

1产品构造1.1压焊钢格板在承载扁钢和横杆的每个交点处，通过压力电阻焊固定的钢格板，称为压焊钢格板。

压焊钢格板的横杆通常采用扭绞方钢，如图1所示。

图1压焊钢格板1.2压锁钢格板在承载扁钢和横杆的每个交点处，通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中，将其固定的钢格板，称为压锁钢格板。

压锁钢格板的横杆通常采用扁钢，如图2所示。

图2压锁钢格板2型号和标记2.1钢格板的型号，根据承载扁钢规格、承载扁钢与横杆组合间距、钢格板结构型式、承载扁钢外形，以及表面处理状态等不同，形成多种规格，型号表示方法如下：1返回总目录返回分目录后退注：1钢格板构造型式，例如：W———压焊钢格板（在标记中可省略）；L———压锁钢格板。

注：2承载扁钢中心间距，mm。

注：3横杆中心间距，mm。

注：4承载扁钢外形标记：F———扁钢（在标记中可省略）；I———Ⅰ型钢；S———齿型扁钢。

注：5表面处理状态标记：G———热浸镀锌（在标记中可省略）；P———涂漆；U———表面不作处理。

2.2标记示例钢格板的承载扁钢为Ⅰ型钢，截面尺寸为75mm×7mm×4mm，承载扁钢中心间距为30mm，横杆中心间距为50mm，构造型式为压焊钢格板，表面不处理，其标记为：钢格板G757/30/50WIU YB/T4001.1—2007钢格板承载扁钢的截面尺寸为30mm×2mm，中心间距为20mm，横杆中心间距为33mm，构造型式为压锁钢格板，表面热浸镀锌处理，其标记为：钢格板G302/20/33L YB/T4001.1—2007注：以上标记示例仅表示钢格板的型号。

钢格板产品介绍1、钢格板定义钢格板是用扁钢按照一定的间距和横杆进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，目前钢格板的生产标准采用YB/T4001.1-2007标准。

2、钢格板分类钢格板分为不锈钢钢格板、平台钢格板、水沟盖板、钢格栅板、复合钢格板、插接钢格板、玻璃钢格板、钢格板吊顶以及对插钢格栅板等。

3、钢格板规格扁钢规格：20×3、25×3、30×3、40×3、50×3、30×4、40×4、50×4、25×5、30×5、32×5、40×5、50×5(mm)横杆规格：横杆采用扭绞方钢，直径一般为6mm、8mm扁钢中心间距：30、40、60mm横杆中心间距：50、100mm表面处理方式：热镀锌、喷漆4、钢格板用途钢格板适用于合金、建材、电站、锅炉、造船、石化、化工及一般工业厂房、市政建设等行业，具有通风透光、防滑、承载力强、美观耐用、易于清扫、安装简便等优点。

钢格板已在国内外各行各业得到广泛应用，主要用作工业平台、梯踏板、扶栏、通道地板、铁路桥侧道、高空塔架平台、排水沟盖、井盖、道路隔栅、立体停车场、机关、学校、工厂、企事业、运动场、花园别墅的围栏，也可用作民宅的外窗、阳台护栏，高速公路、铁路的护栏等。

钢格板作为一种新型工程材料，主要在冶金、能源、船舶、市政、石化、交通、建材、国防等领域用作平台、栈桥、桥梁、公路护栏、沟盖板、栅栏、大门等设施。

钢格板可用作各种船舶的舷梯、通道、泵房、发动机室的平台，用作各种桥梁，如铁路桥侧道、过街天桥引道等的走道铺板，用作采油厂、洗车场、高空塔架的平台，用作市政工程的立体停车场、大型场地及建筑物的围栏、道路栏栅、公路的排水井盖、沟盖等。

5、钢格板特点钢格板有以下特点：节省材料、减少投资、施工简便、节省工期、经久耐用、现代气派、结构轻便、防积污物、减少风阻、设计简便以及通风、采光、散热、防爆、防滑、耐腐蚀性能好等特点。
