位移传感器概述

位置位移传感器介绍位置和位移传感器是用来测量和监测物体或系统的位置和位移变化的设备。

它们在各种应用领域中起着至关重要的作用，包括工业控制、汽车行业、医疗仪器、机器人技术等。

位置传感器是一种能够测量物体在空间中的位置的设备。

它们可以通过不同的工作原理来实现。

其中一种常见的位置传感器是光电传感器。

它通过发送和接收光信号来测量物体的位置。

当物体遮挡光源时，接收器接收到的光信号强度会减弱，通过测量光信号的变化，可以确定物体的位置。

这些传感器广泛应用于自动化生产线、机器人等领域中。

另一种常见的位置传感器是运动传感器。

它可以测量物体的运动轨迹和速度。

例如，加速度传感器可以测量物体在三个轴上的加速度变化，从而计算出物体的位置和速度。

这些传感器广泛应用于汽车行业、航空航天领域等。

位移传感器是一种能够测量物体的位移变化的设备。

它们可以根据不同的测量原理进行分类。

其中一种常见的位移传感器是电阻式位移传感器。

它通过测量电阻的变化来确定物体的位移。

例如，线性电位器可以通过滑动电阻器来测量物体的线性位移，旋转电位器可以通过转动电阻器来测量物体的旋转位移。

这些传感器广泛应用于机械测量、机器人、汽车行业等领域。

另一种常见的位移传感器是电感式位移传感器。

它通过测量电感的变化来确定物体的位移。

例如，差动变压器可以通过测量电感的变化来确定物体的位移。

这些传感器广泛应用于无接触测量、高精度测量等领域。

还有一种常见的位移传感器是光学位移传感器。

它通过测量光学原理的变化来确定物体的位移。

例如，激光三角测距器可以通过测量光线的反射和折射来确定物体的位移。

这些传感器广泛应用于测距、测高等领域。

除了上述的传感器类型外，还有许多其他类型的位置和位移传感器，如压电传感器、超声波传感器、微波传感器等。

这些传感器都有各自的优缺点，需要根据具体的应用需求来选择。

总之，位置和位移传感器在各种工业和科技领域中扮演着重要的角色。

它们提供了准确、可靠的物体位置和位移信息，促进了自动化、智能化的发展，为各种应用带来了便利和效益。

位移传感器原理及应用
位移传感器是一种用于测量物体位置或位移的设备，常用于工业自动化、机械控制、仪器仪表等领域。

它们基于不同的原理来实现位移测量，并将物体的位移转换为电信号输出。

以下是几种常见的位移传感器原理及其应用：
电阻式传感器：电阻式传感器利用物体位移引起的电阻变化来测量位移。

最常见的电阻式传感器是电位计。

它们通常用于测量较小的位移，如角度、线性位移等。

光电式传感器：光电式传感器利用光的特性来测量位移。

例如，光电编码器通过光栅来测量物体的旋转位移，光电传感器利用光敏元件来检测物体的位置变化。

这些传感器通常用于位置控制、机器人导航、印刷和纺织行业等。

电感式传感器：电感式传感器利用磁场的变化来测量位移。

它们通常包含一个线圈和一个磁性物体，当物体位移时，磁场的变化会导致线圈中的感应电压发生变化。

电感式传感器广泛应用于汽车行业、工业自动化和航空航天等领域。

压电式传感器：压电式传感器利用压电材料的特性来测量位移。

当施加力或压力时，压电材料会产生电荷，这可以被测量。

压电传感器常用于精密仪器、医疗设备、机械控制等领域。

容量式传感器：容量式传感器利用电容的变化来测量位移。

当物体靠近或远离电容传感器时，电容的值会发生变化，从而测量位移。

容量式传感器常用于触摸屏、液位测量、位置检测等应用。

这些只是位移传感器的一些常见原理和应用示例，实际上还有其他类型的位移传感器。

选择合适的位移传感器取决于具体的应用要求，如测量范围、精度、环境条件等。

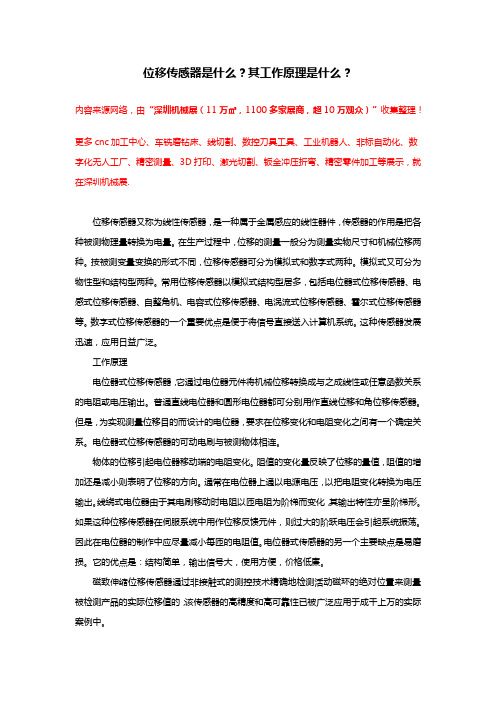

位移传感器是什么？其工作原理是什么？内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。

在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。

按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。

模拟式又可分为物性型和结构型两种。

常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。

数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。

这种传感器发展迅速，应用日益广泛。

工作原理电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。

电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。

阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。

通常在电位器上通以电源电压，以把电阻变化转换为电压输出。

线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。

如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。

因此在电位器的制作中应尽量减小每匝的电阻值。

电位器式传感器的另一个主要缺点是易磨损。

它的优点是：结构简单，输出信号大，使用方便，价格低廉。

磁致伸缩位移传感器通过非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

位移传感器的工作原理标题：位移传感器的工作原理引言概述：位移传感器是一种用于测量物体位置变化的装置，广泛应用于工业自动化、机械创造、航空航天等领域。

本文将详细介绍位移传感器的工作原理，包括其基本原理、工作方式、应用场景和优势。

一、基本原理1.1 电容位移传感器电容位移传感器利用电容量的变化来测量物体的位移。

它由两个电极构成，当物体挨近电极时，电容量增加；当物体远离电极时，电容量减小。

传感器通过测量电容量的变化来确定物体的位移。

1.2 感应位移传感器感应位移传感器利用感应原理测量物体的位移。

它包含一个线圈和一个金属杆，当物体挨近线圈时，金属杆的电磁感应会导致线圈中的电流发生变化。

传感器通过测量电流变化来确定物体的位移。

1.3 光电位移传感器光电位移传感器利用光电效应测量物体的位移。

它由一个光源和一个光敏元件构成，当物体挨近光敏元件时，光敏元件接收到的光强度会发生变化。

传感器通过测量光强度的变化来确定物体的位移。

二、工作方式2.1 绝对位移传感器绝对位移传感器可以直接测量物体的绝对位置。

它们通常使用编码器或者光栅来实现，能够提供高精度和高分辨率的位移测量。

2.2 相对位移传感器相对位移传感器只能测量物体的相对位置变化。

它们通常使用差动变压器或者磁敏元件来实现，适合于需要监测物体相对运动的场景。

2.3 数字位移传感器数字位移传感器可以将位移信号转换为数字信号输出。

它们通常采用AD转换器将摹拟信号转换为数字信号，具有高精度和抗干扰能力。

三、应用场景3.1 机械创造位移传感器广泛应用于机械创造领域，用于测量机械零件的位移、位置和变形。

它们可以提供实时监测和反馈，保证机械系统的精度和稳定性。

3.2 自动化控制位移传感器在自动化控制系统中起着重要作用，用于测量和控制机器人、自动化设备和生产线的位移和位置。

它们可以实现精确的运动控制和定位。

3.3 航空航天位移传感器在航空航天领域被广泛应用，用于测量航空器和航天器的位移和变形。

位移传感器的原理及应用原理位移传感器是一种用于测量物体或系统的位移或运动的装置，它可以将物体的运动转换成可量化的电信号。

位移传感器常用于工业自动化、机械制造和科学研究等领域。

以下是几种常见的位移传感器原理：1. 光电编码器原理光电编码器是一种基于光电效应的位移传感器。

它由一个发光器和一个接收器构成。

发光器向目标物体发射光束，随着物体的运动，接收器接收到不同的光信号，并将其转换为电信号。

通过分析电信号的变化，可以计算出物体的位移。

2. 拉丝位移传感器原理拉丝位移传感器通过拉动一根带有刻度的导丝来测量物体的位移。

导丝与被测物体相连，当物体发生位移时，导丝也会随之拉动。

通过测量导丝的拉伸程度，可以确定物体的位移，并将其转换为电信号进行输出。

3. 容积位移传感器原理容积位移传感器是一种基于液体容积变化的位移传感器。

它通常由两个与被测物体相连的空心体积固定的部件组成。

当被测物体发生位移时，容积固定的部件会产生形变，进而导致液体的容积变化。

通过测量液体的容积变化，可以确定物体的位移。

应用位移传感器在许多领域中被广泛应用。

以下是几个常见的应用领域：1. 工业自动化在工业自动化中，位移传感器常用于测量机器人、加工设备和传送带等设备的位移和运动。

通过监测这些设备的位移，可以实现自动化生产过程的控制和优化。

2. 机械制造位移传感器在机械制造中起到关键作用。

它们可以用于测量机械零件的位移和位置，例如汽车零件、航空航天设备和精密仪器。

通过对位移数据的收集和分析，可以提高机械设备的性能和精度。

3. 科学研究位移传感器在科学研究中被广泛应用，例如物理学、生物学和地质学等领域。

通过测量物体的位移和运动，科学家可以研究物质的性质和行为。

位移传感器也可以用于记录地震、气候和环境的变化。

4. 建筑工程在建筑工程中，位移传感器可以用于监测建筑物的位移和变形。

它们可以帮助工程师评估建筑物的结构稳定性，并及时发现和修复潜在的安全隐患。

5. 医疗设备在医疗设备中，位移传感器可以用于测量患者的身体位移和运动。

位移传感器的定义—位移传感器知识位移传感器的定义所谓位移传感器，是利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。

根据使用元件不同，分为光学式位移传感器、线性接近传感器、超声波位移传感器等。

位移传感器原理分类①光学式位移传感器（智能传感器ZX-L-N系列等）●概要光源发出的光通过透镜进行聚光，并照射到物体上。

物体发出的反射光通过受光透镜集中到一维的位置检测元件（PSD）＊上。

如果物体的位置（距离测定器的距离）发生变化，PSD上成像位置将不同；如果PSD的两个输出平衡发生变化，PSD上的成像位置将不同，PSD的两个输出平衡会再次发生变化。

如果将这两个输出作为A、B，计算A/（A＋B），并加上适当的拉线系数‘k’和残留误差‘C’，可求得测得的值不是照度（亮度），而是A、B两个输出的位移量，因此即使与测定对象物之间的距离发生变化，受光光量发生变化也不会受影响，可以得到与距离的差、位置的偏移成比例的线性输出。

●PSD方式与CCD(CMOS)方式PSD方式的原理特长：将对象物上的光点光束投影到受光元件上时的重心位置换算为距离CCD(CMOS)方式的原理特长：分别检测对象物上的光点光束投影到受光元件上时的CCD(CMOS)的各像素的光量，并换算为距离。

CMOS与CCD的差异CCD是指Charge Coupled Device（电荷传输元件）的略称，而CMOS则是Complementary Metal Oxide Semi-conductor（互补性金属氧化半导体）的略称。

CCD是根据动作原理而命名的，CMOS则是根据构造而命名的。

●正反射方式和扩散反射方式②线性接近传感器（智能传感器ZX-E系列等）线圈中如通过交流电，则会产生磁通，如通过金属对象物，则会在对象物中产生一种涡电流，发出磁通，防止这种变化。

其结果将使线圈的感应发生变化。

这种感应的变化量是线圈与对象物之间距离的函数，作为结果，能测量对象物的距离位移。

位移传感器的工作原理位移传感器是一种用于测量物体位置变化的装置，它能够将物体的位移转换为电信号输出，从而实现对物体位移的测量和监控。

位移传感器在工业自动化、机械制造、航空航天等领域都有着广泛的应用，其工作原理是通过不同的传感原理实现的。

1. 电阻式位移传感器。

电阻式位移传感器是一种常用的位移测量装置，它利用材料的电阻随位移的变化而变化的特性来实现测量。

其工作原理是通过将电阻传感器与测量物体相连，当测量物体发生位移时，电阻传感器的电阻值会随之改变，从而产生与位移相关的电信号输出。

这种传感器结构简单、成本低廉，但精度较低，适用于一些对精度要求不高的场合。

2. 容量式位移传感器。

容量式位移传感器是利用电容的变化来实现位移测量的装置，其工作原理是通过将传感电极与被测物体相连，当被测物体发生位移时，传感电极与被测物体之间的电容值会发生变化，从而产生与位移相关的电信号输出。

这种传感器具有较高的精度和灵敏度，适用于对测量精度要求较高的场合。

3. 感应式位移传感器。

感应式位移传感器是利用感应原理来实现位移测量的装置，其工作原理是通过将传感线圈与被测物体相连，当被测物体发生位移时，传感线圈中的感应电流会发生变化，从而产生与位移相关的电信号输出。

这种传感器具有较高的抗干扰能力和可靠性，适用于一些对环境要求较高的场合。

4. 光电式位移传感器。

光电式位移传感器是利用光电效应来实现位移测量的装置，其工作原理是通过将光源和光电探测器与被测物体相连，当被测物体发生位移时，光源和光电探测器之间的光线强度会发生变化，从而产生与位移相关的电信号输出。

这种传感器具有较高的分辨率和稳定性，适用于对测量精度要求较高的场合。

总的来说，位移传感器的工作原理是通过将传感器与被测物体相连，利用不同的物理效应来实现对被测物体位移的测量和监控。

不同类型的位移传感器具有不同的特点和适用范围，可以根据实际需求选择合适的传感器进行应用。

随着科技的不断进步，位移传感器的测量精度和稳定性将会不断提高，为各个领域的应用提供更加可靠和精准的位移测量技术。

位移传感器的原理位移传感器（Displacement Sensor）是一种测量物体位移大小的装置，广泛应用于机械、仪器仪表、自动化控制及相关行业。

它能够实时地测量物体相对于一些基准点的位置变化，并将变化量转换为相应的电信号输出。

1.电阻式电阻式位移传感器是根据导电性材料在外力作用下产生电阻变化的原理来测量位移的。

一般采用电阻片和导电材料的组合，通过测量电阻值的变化来判断位移的大小。

当外力作用于传感器时，导电材料会发生伸缩变化，从而改变电阻值。

利用电桥或电源和电流信号，可以将电阻值转换为电压或电流输出。

电阻式位移传感器适用于测量小幅度位移，具有响应速度快、稳定性好、分辨率高的特点。

但由于其结构简单，一般只能测量单个方向的位移。

2.电容式电容式位移传感器是利用两个电极间的电容变化来测量位移的原理。

当物体位移时，两个电极之间的电容会发生变化。

常见的电容式位移传感器有平板型和圆柱型两种，其中平板型较为常见。

平板型电容式位移传感器由两个平行板组成，物体位于两电极之间，位移时会改变电容值。

采用交流激励信号，通过测量电容的变化来获得位移信息。

电容式位移传感器具有高精度、长寿命、响应速度快的特点。

但由于测量过程对环境的要求较高，同时受到电容板的尺寸和测量距离的限制，适用于小尺寸、短行程的位移测量。

3.光学式光学式位移传感器是利用光学原理来测量位移的装置。

它利用光电效应来感知光线的变化，并将其转换为电信号输出。

常见的光学式位移传感器包括物体反射式和光栅式。

物体反射式位移传感器通过发送光束到物体上，反射光线经传感器接收后转换为电信号，通过计算光束的偏移量来得到位移值。

光栅式位移传感器则是通过光栅尺的光电放大器测量光栅运动的变化，从而获取位移信息。

光学式位移传感器具有分辨率高、精度高、不受噪声干扰的特点。

但光电器件容易受到尘埃和污染的影响，同时测量距离有限，适用于小位移范围的测量。

4.磁性式磁性式位移传感器是利用物体相对于传感器的磁场发生变化来测量位移的原理。

位移传感器的工作原理概述：位移传感器是一种用于测量物体位移的装置，广泛应用于工业自动化、机械制造、航空航天等领域。

它能够将物体的位移转化为电信号输出，以实现对位移的准确测量和控制。

本文将详细介绍位移传感器的工作原理及其应用。

一、工作原理：位移传感器的工作原理基于物理量的变化与电信号的转换。

常见的位移传感器有电阻式、电容式、电感式、光电式等多种类型，下面以电阻式位移传感器为例来介绍其工作原理。

1. 电阻式位移传感器：电阻式位移传感器是利用电阻值随着物体位移的变化而发生变化的原理来测量位移的。

它通常由电阻元件和测量电路组成。

（1）电阻元件：电阻元件是位移传感器的核心部分，它通常采用导电材料制成，如碳膜电阻、金属薄膜电阻等。

电阻元件的形状可以是线性的，也可以是非线性的，根据不同的应用需求选择不同的电阻元件。

（2）测量电路：测量电路用于测量电阻元件的电阻值，并将其转化为电信号输出。

常见的测量电路有电压分压法、电流源法等。

其中，电压分压法是最常用的方法，它通过在电阻元件两端加上一个恒定电流，测量电阻元件两端的电压来计算电阻值。

2. 工作过程：电阻式位移传感器的工作过程如下：（1）传感器安装：将位移传感器固定在需要测量位移的物体上，使其能够随着物体的位移而发生相应的变化。

（2）位移测量：当物体发生位移时，位移传感器内部的电阻元件也会随之发生变化。

通过测量电路，可以将电阻元件的变化转化为电信号输出。

（3）信号处理：位移传感器输出的电信号通常需要进行进一步的处理，以满足实际应用的需求。

常见的信号处理方法有放大、滤波、线性化等。

（4）数据显示与控制：经过信号处理后，位移传感器的输出结果可以通过显示装置进行实时显示，也可以通过控制装置进行自动控制。

二、应用领域：位移传感器广泛应用于各个领域，以下列举几个常见的应用领域：1. 工业自动化：位移传感器在工业自动化领域中用于测量机器人的位置、运动轨迹等信息，以实现精准控制和操作。

位移传感器的性能介绍概述位移传感器是一种可以测量物体位移的传感器，它可以将物体的位移转换成电信号输出，常用于测量机械运动、加速度以及物体的振动等数据。

其中，位移传感器是最常见的测量传感器之一，目前已经得到广泛的应用。

在本文中，我们将对位移传感器的性能进行详细介绍。

精度位移传感器的精度是指其输出值与实际位移的偏差度量。

精度是一个非常重要的性能参数，直接影响到传感器的有效性和可靠性。

一般来说，传感器精度越高，其输出值与实际值之间的误差就越小。

常见的位移传感器精度为1 um ~ 10 um，而高精度位移传感器可以达到0.1 um以下。

线性度位移传感器的线性度是指在其测量范围内，输出值与输入值之间的比例关系是否恒定。

通常来说，我们通过将知道大小、精确度和线性度稳定的标准移动物来测试线性度。

线性度越好，位移传感器的测量范围就越广，而测量结果也更加准确。

频率响应特性位移传感器的频率响应特性也是其性能之一。

通常，高性能位移传感器在40Hz以下频率下的响应都会非常好，而高频率响应也越快，那么这个传感器就越能够测量高速运动的物体。

稳定性任何测量系统的稳定性都是最基本的要求之一，这也适用于位移传感器。

传感器的稳定性一般指它的测量性能能长时间保持稳定状态。

如果一个传感器稳定性差，那么它的输出值会随着时间的推移而发生变化，这样的传感器就很难用于科学实验和工业生产中。

其他性能指标除了上述性能指标，传感器还有一系列辅助性能指标，比如灵敏度、响应时间、温度稳定性、噪声等。

这些指标的好坏都直接关系到传感器的测度效果。

总结综上所述，位移传感器是一种常见的测量传感器之一，其性能直接影响到其有效性和可靠性，不同的应用场景需要不同的位移传感器。

因此，在选择和使用位移传感器时应该充分考虑这些性能参数，并根据实际情况进行选择。
