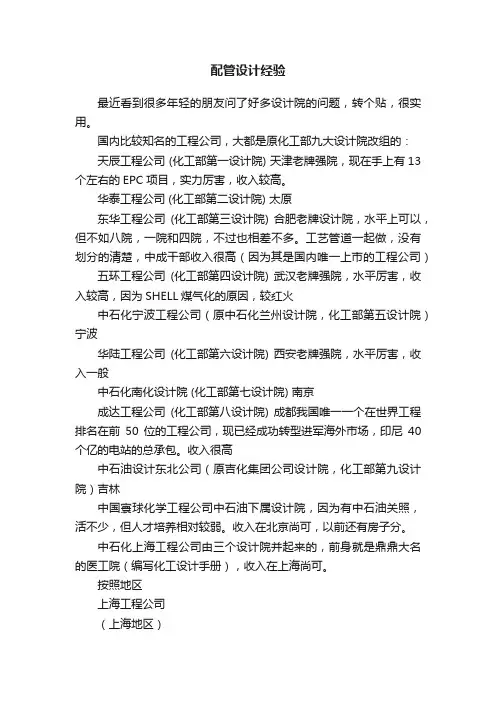

配管设计经验最近看到很多年轻的朋友问了好多设计院的问题，转个贴，很实用。

国内比较知名的工程公司，大都是原化工部九大设计院改组的：天辰工程公司 (化工部第一设计院) 天津老牌强院，现在手上有13个左右的EPC项目，实力厉害，收入较高。

华泰工程公司 (化工部第二设计院) 太原东华工程公司(化工部第三设计院) 合肥老牌设计院，水平上可以，但不如八院，一院和四院，不过也相差不多。

工艺管道一起做，没有划分的清楚，中成干部收入很高（因为其是国内唯一上市的工程公司）五环工程公司(化工部第四设计院) 武汉老牌强院，水平厉害，收入较高，因为SHELL煤气化的原因，较红火中石化宁波工程公司（原中石化兰州设计院，化工部第五设计院）宁波华陆工程公司(化工部第六设计院) 西安老牌强院，水平厉害，收入一般中石化南化设计院 (化工部第七设计院) 南京成达工程公司(化工部第八设计院) 成都我国唯一一个在世界工程排名在前50位的工程公司，现已经成功转型进军海外市场，印尼40个亿的电站的总承包。

收入很高中石油设计东北公司（原吉化集团公司设计院，化工部第九设计院）吉林中国寰球化学工程公司中石油下属设计院，因为有中石油关照，活不少，但人才培养相对较弱。

收入在北京尚可，以前还有房子分。

中石化上海工程公司由三个设计院并起来的，前身就是鼎鼎大名的医工院（编写化工设计手册），收入在上海尚可。

按照地区上海工程公司（上海地区）中国石化集团上海工程有限公司中国海诚工程科技股份公司福陆（中国）工程建设有限公司柏克德（中国）工程有限公司西比埃能源工程咨询（上海）有限公司阿克克瓦纳油气化工工程（上海）有限公司福斯特惠勒国际工程咨询（上海）有限公司德希尼布工程咨询（上海）有限公司东洋工程（上海）有限公司拜耳技术工程（上海）有限公司上海化工设计院上海工程化学设计院伍德工程公司阿美科工程咨询(上海)有限公司美盛沃利工程技术有限公司上海河图石化工程有限公司上海众一石化工程设计有限公司上海吴泾化工设计院上海焦化设计院上海凯赢达化工设计工程咨询有限公司华东理工大学工程设计研究院有限公司上海高桥石油化工设计院利策科技 RICHTECH上海惠生化工工程有限公司豪鼎工程咨询(上海)有限公司新工工程咨询（上海）有限公司赫氏工程咨询(上海)有限公司亿安工程咨询（上海）有限公司安易施工程咨询(上海)有限公司西比埃能源工程咨询(上海)有限公司吉双艺工程咨询（上海）有限公司茜亿尔工程咨询（上海）有限公司液化空气工程咨询(上海)有限公司基伊埃技术设备（上海）有限公司（北京地区）中国石化工程建设公司中国寰球工程公司燕山石化设计院北京美盛沃利工程技术有限公司 (北京、天津、上海、南京、深圳、沈阳、成都) 北京石油化工设计院北京华福工程有限公司京鼎工程建设有限公司茂名瑞派石化工程北京公司华东设计院北京分院上海惠生化工工程有限公司北京分公司北京中寰工程项目管理有限公司中京工程设计软件技术有限公司阿美科工程咨询(上海)有限公司北京分公司鲁玛斯中国石油集团工程设计有限责任公司CPE中国石油中国纺织工业设计院核工业第二设计院航天一院，五院设计院的兄弟们说说心得1。

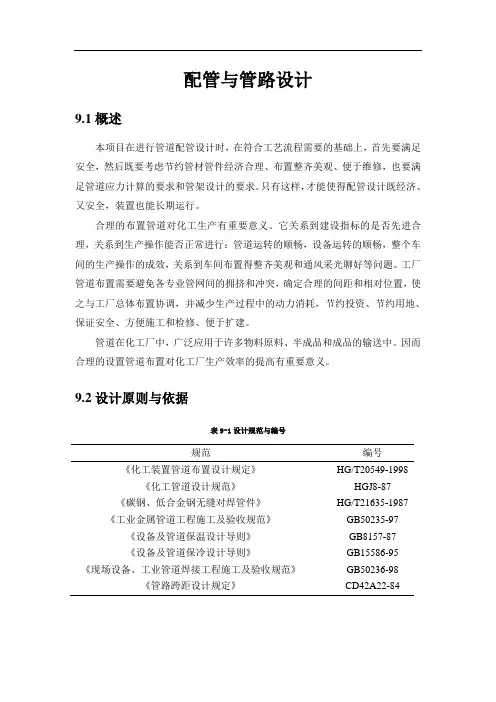

配管与管路设计9.1概述本项目在进行管道配管设计时，在符合工艺流程需要的基础上，首先要满足安全，然后既要考虑节约管材管件经济合理、布置整齐美观、便于维修，也要满足管道应力计算的要求和管架设计的要求。

只有这样，才能使得配管设计既经济、又安全，装置也能长期运行。

合理的布置管道对化工生产有重要意义。

它关系到建设指标的是否先进合理，关系到生产操作能否正常进行：管道运转的顺畅，设备运转的顺畅，整个车间的生产操作的成效，关系到车间布置得整齐美观和通风采光聊好等问题。

工厂管道布置需要避免各专业管网间的拥挤和冲突，确定合理的间距和相对位置，使之与工厂总体布置协调，并减少生产过程中的动力消耗，节约投资、节约用地、保证安全、方便施工和检修、便于扩建。

管道在化工厂中，广泛应用于许多物料原料、半成品和成品的输送中。

因而合理的设置管道布置对化工厂生产效率的提高有重要意义。

9.2设计原则与依据表9-1设计规范与编号规范编号《化工装置管道布置设计规定》HG/T20549-1998 《化工管道设计规范》HGJ8-87 《碳钢、低合金钢无缝对焊管件》HG/T21635-1987 《工业金属管道工程施工及验收规范》GB50235-97 《设备及管道保温设计导则》GB8157-87《设备及管道保冷设计导则》GB15586-95《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《管路跨距设计规定》CD42A22-849.2.1管道布置原则1.车间外管道布置原则（1）大直径管道应靠近管廊柱子布置；（2）小直径、气体管道、公用工程管道直布置在省廊中间；（3）工艺管道宜布置在与省廊相连接的设备一侧；工艺管道视其两端所连接的设备管口标高可以布置在上层或下层；（4）需设置“Ⅱ”型补偿器的高温管道，应布置在靠近柱子处，且‘Ⅱ”型补偿器宜集中设置；（5）低温介质管道和液化烃管道，不应靠近热管道布置；也不要布置在热管道的正上方；（6）对于双层管廊，气体管道、热管道、公用工程管道、泄压总管、火炬干管、仪表和电气电缆糟架等宜布置在上层；一般工艺管道、腐蚀性介质管道、低温管道等直布置在下层；（7）管廊上管道设计时，应留10％－20％裕量。

安全阀配管设计规定模板第一章总则第一条为了确保企业生产运营过程中的安全和稳定，保护员工和设备的安全，本规定订立。

第二条本规定适用于企业职能部门负责安全阀配管设计的相关工作。

第三条安全阀配管设计应遵从国家相关法律法规和相关规范标准，确保设计方案的科学性、合理性和可操作性。

第四条安全阀配管设计工作由职能部门负责，需经企业负责人审核同意后方可实施。

第二章设计要求第五条安全阀配管设计应考虑生产工艺、设备工作环境、系统压力等因素，确保设计方案符合生产要求。

第六条安全阀配管设计应遵从以下原则：1.选择合适的材料，确保配管耐压性能符合要求；2.合理设计管道布局，确保流体能顺当流动；3.依据工作环境选择适当的防腐措施，确保配管的耐腐蚀性能；4.设计应充分考虑使用和维护的便利性，降低维护成本；5.确保安全阀配管系统具备必要的检修和检测设施。

第七条安全阀配管设计应符合以下技术要求：1.配管直径、壁厚设计要合理，确保在系统工作压力下材料能承受应力；2.确保阀门安装符合相关标准，在流体压力下能正常工作；3.确保管道相应部位留有伸缩接头，以应对温度变化和管道自由膨胀；4.保证安全阀配管系统符合防火、防爆和环境保护要求；5.紧要节点留有察看孔，便于检修和排出故障等操作；6.设备安装位置、高度和方向都应符合相关标准；7.配管系统应设有安全防护措施，防止意外触及等不安全操作。

第三章管理与考核第八条为确保安全阀配管设计工作的精准性和优质性，订立以下管理与考核措施：第九条职能部门应组织专业人员进行安全阀配管设计，同时建立相关档案记录。

第十条安全阀配管设计过程应经过严格审核，确保设计方案的合理性和符合要求。

第十一条每个安全阀配管设计方案都应有专人进行设计验收，以确保设计质量。

第十二条进行安全阀配管设计的专业人员应定期参加培训，提升设计本领和专业素养。

第四章附则第十三条职能部门应定期进行安全阀配管设计的检查和评估，适时发觉和矫正问题。

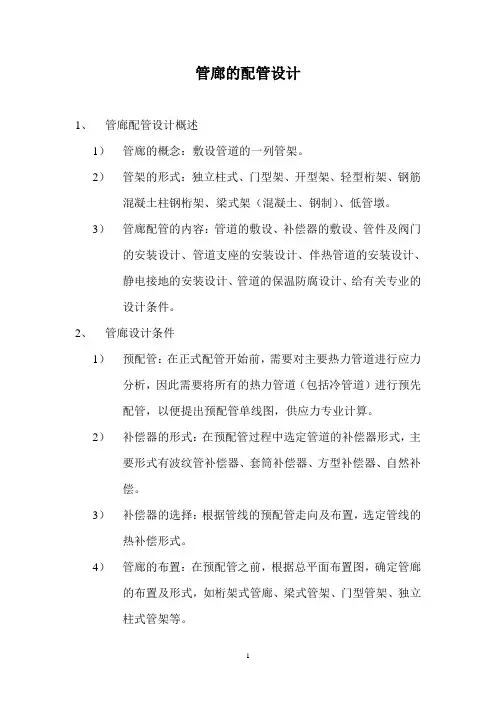

管廊的配管设计1、管廊配管设计概述1）管廊的概念：敷设管道的一列管架。

2）管架的形式：独立柱式、门型架、开型架、轻型桁架、钢筋混凝土柱钢桁架、梁式架（混凝土、钢制）、低管墩。

3）管廊配管的内容：管道的敷设、补偿器的敷设、管件及阀门的安装设计、管道支座的安装设计、伴热管道的安装设计、静电接地的安装设计、管道的保温防腐设计、给有关专业的设计条件。

2、管廊设计条件1）预配管：在正式配管开始前，需要对主要热力管道进行应力分析，因此需要将所有的热力管道（包括冷管道）进行预先配管，以便提出预配管单线图，供应力专业计算。

2）补偿器的形式：在预配管过程中选定管道的补偿器形式，主要形式有波纹管补偿器、套筒补偿器、方型补偿器、自然补偿。

3）补偿器的选择：根据管线的预配管走向及布置，选定管线的热补偿形式。

4）管廊的布置：在预配管之前，根据总平面布置图，确定管廊的布置及形式，如桁架式管廊、梁式管架、门型管架、独立柱式管架等。

5）固定点的确定：初步确定固定点的位置，以便布置管道，进行应力分析。

在应力分析完成后，再最后调整固定管架的位置，提出土建的管廊条件。

6）固定点弹性力的确定：根据所有热力管线的应力分析结果，综合所有应力管线的弹性力，确定固定管架的水平推力（轴向、侧向）。

7）管廊垂直荷载的确定：根据管廊上管道的布置及每条管线输送介质的特性，计算（或查表）出每条管线的垂直荷载并合计出总荷载，预留20%的裕量。

在提出垂直荷载时，应同时提出最大管道的保温外径，以供土建专业核算管廊的风雪荷载。

8）总图条件：管廊的布置图，包括管架的详细尺寸、标高。

9）土建条件：管廊的布置图、带管道布置详细尺寸的断面图、相对标高、绝对标高、固定管架的水平推力（轴向、侧向）、管廊垂直荷载、管廊的预留荷载等。

3、管廊配管的设计1）管道的布置原则（1）大口径或充满液体的工艺、公用工程管道应靠近管架柱子布置。

（2）小直径、气体管道及公用工程管道宜布置在管架中间。

设计管道及配管规范引言在工程设计中，设计管道及配管是一个重要的环节。

合理的管道及配管设计能够确保系统正常运行，提高工作效率，减少故障发生。

本文将介绍设计管道及配管的规范，包括管道选材、管道安装、配管布局等方面的内容。

一、管道选材管道选材是管道设计的基础工作，选材合理与否直接影响到管道系统的使用寿命和安全性。

在进行管道选材时，需考虑以下因素：1.介质性质根据介质的特性（如温度、压力、酸碱性等）来选择耐腐蚀、耐高温、耐压的管道材料。

2.环境因素考虑管道所处环境的湿度、温度、腐蚀性等因素，选择适合环境的管道材料。

3.管道尺寸根据管道的流量、压力损失以及管道的结构尺寸来选择适当的管道尺寸。

4.经济性在满足使用要求的前提下，选择成本较低的管道材料。

二、管道安装管道安装是管道工程的重要环节，合理的管道安装能够确保系统的正常运行和安全性。

1.管道布局合理的管道布局能够提高系统的运行效率，并便于管道的维修和检修。

在进行管道布局时，需要考虑以下因素：•管道之间的距离：管道之间应保持一定的间距，以便于安装、维修和检修。

•管道的支撑与固定：管道应采用适当的支撑和固定方式，以确保管道的稳固性。

•管道的坡度：管道应设置适当的坡度，以确保介质能够顺利流动。

2.管道连接管道连接是管道安装的重要环节，合理的管道连接能够确保连接的密封性和强度。

•焊接：对于高压、高温或高要求的管道系统，采用焊接连接方式。

•螺纹连接：对于小口径、低压的管道系统，采用螺纹连接方式。

•弹性连接：对于需要吸收振动和位移的管道系统，采用弹性连接方式。

三、配管规范配管是指将管道与设备、容器等连接起来的工作，合理的配管规范能够提高系统的稳定性和可靠性。

1.配管布局配管布局需要充分考虑设备、容器的位置和管道的连接方式，保证流程的合理和紧凑。

2.管道支承管道支承是配管工程的关键环节，合理的支承能够保证管道的稳定性和安全性。

•支吊架的安装：根据管道的尺寸、重量和材质，选择合适的支吊架，并确保其安全可靠。

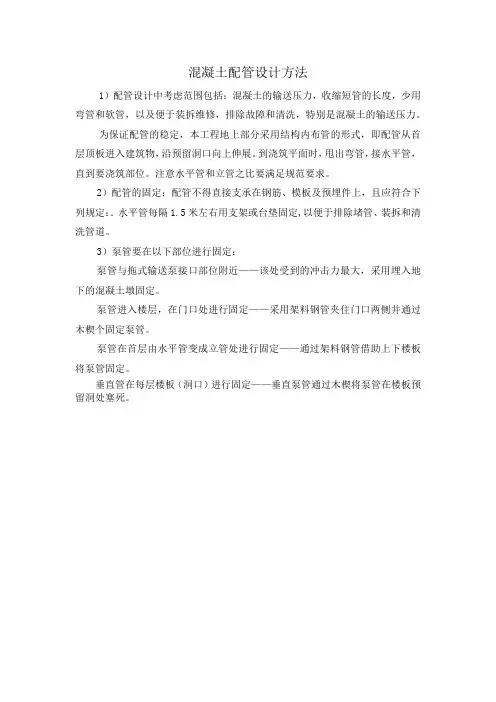

混凝土配管设计方法
