全套鲁班奖细部做法集锦-安装工程

机电安装重点部位做法和措施详解（“鲁班奖”）在建筑工程施工阶段中，机电安装工程是一项非常重要的工程。

自从施工验收规范统一标准颁布后，机电分部所占单位工程中的比例权重更加增大。

为确保鲁班奖工程顺利创建并获成功，更应加大对相关机电安装工程在实施过程和施工控制方面的力度。

机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。

本文围绕创鲁班奖工程机电安装工程的重点部位、创优细部工艺、创优的亮点制造、创优的通病预防与机电安装工程创优应注意的问题进行详细介绍。

※专家视角※专家解读--“鲁班奖”评选办法第四次修订※机电安装工程创优的重点部位※机电安装工程创优的重点部位包含地下车库、地下公共走道上部空间的布局；各功能用房（如空调机房、水泵房、锅炉房、配电房、智能化控制用房等）；屋面工程（涉及管道布局、设备安装、避雷系统）；卫生间（涉及卫生间器具、蹲、坐式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等）；电井、管井；顶棚（考虑到灯具、喷淋头、烟温感器、喇叭、摄像头等电器具）。

1.创鲁班奖工程车库与走道上部空间电气设备布局机电安装工程创优的重点部位包括：地下车库、地下公共走道上部空间的布局；各功能房间；屋面；卫生间；电井、管井；顶棚等。

在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。

这些管道纵横交错，多的高达7～8层。

布局是否合理美观，在创优策划中应认真进行二次部署，认真安装施工。

标准做法参照下图：2.机电安装工程创优的重点部位--各功能房间▲ 各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。

▲ 各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。

多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。

机电安装工程的施工做法在工程评优包括鲁班奖评审中，机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。

在创优策划及实施监控中，机电安装工程要把控七大重点：①地下区域管线布局；②各功能用房；③屋面布局；④电井及管井安装；⑤卫生间安装；⑥吊顶内安装；⑦安装细部工艺处理。

一、地下区域管线布局在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。

这些管道纵横交错，多的高达7～8层。

布局要求合理美观，在创优策划中应认真进行二次部署，认真安装施工。

◆水暖电多种管线纵横交错，布置有序：二、各功能用房各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。

各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。

多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。

要考虑设备的标高方位与管线布置相互配合，既满足功能要求，又满足美观要求。

各种油漆、保温层、涂料的颜色及标识、也将给观感效果带来极大的影响，因此必须精细策划与施工。

◆空调冷冻机房设备、管道布置整齐有序，管道共用吊架，布置美观。

◆设备管道保温做工精细、布局精美，装饰、安装的高度统一，布局与油漆色彩相得益彰；泵房设备布置有序规范、排列整齐，油漆色泽明快、布局整洁明亮。

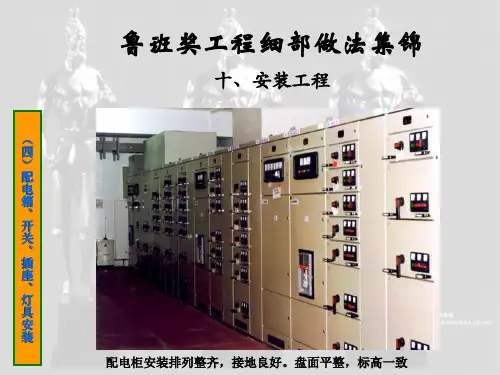

◆配电房设备布置规范有序、排列整齐，安装的高度统一，整洁明亮。

三、屋面布局：管道、设备、避雷系统屋面是必检之处，有很多屋面都设有排烟、水塔等设备，另有管线、避雷、照明灯具等。

为考虑屋面美观，功能完善，必须二次设计，综合布局。

与土建、屋面装饰密切配合，统一策划，考虑好了将更进一步完善安装工程的功能，而且还对成品保护起到良好作用。

可以考虑有意制造一些亮点，作一些人性化小品，以起到画龙点睛的作用。

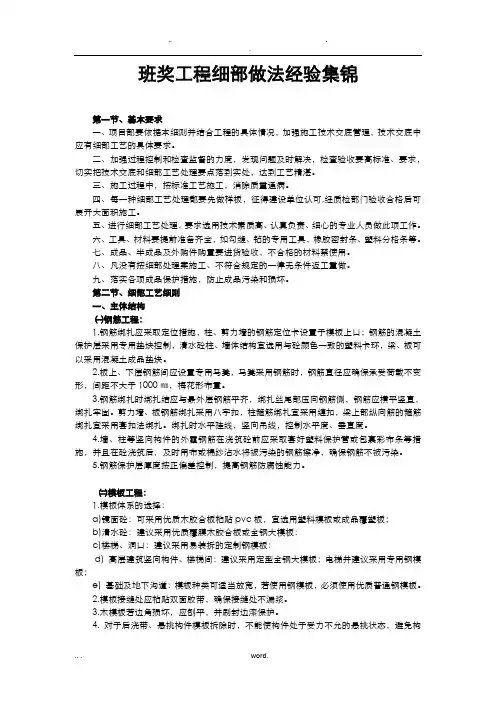

鲁班奖工程细部做法经验集锦第一节、基本要求一、项目部要依据本细则并结合工程的具体情况，加强施工技术交底管理，技术交底中应有细部工艺的具体要求.二、加强过程控制和检查监督的力度,发现问题及时解决,检查验收要高标准、严要求，切实把技术交底和细部工艺处理要点落到实处,达到工艺精湛。

三、施工过程中,按标准工艺施工，消除质量通病。

四、每一种细部工艺处理都要先做样板,征得建设单位认可,经质检部门验收合格后方可展开大面积施工。

五、进行细部工艺处理，要求选用技术素质高、认真负责、细心的专业人员做此项工作。

六、工具、材料要提前准备齐全，如勾缝、钻孔的专用工具，橡胶密封条、塑料分格条等。

七、成品、半成品及外购件购置要进货验收，不合格的材料严禁使用。

八、凡没有按细部处理方案施工、不符合规定的一律无条件返工重做。

九、落实各项成品保护措施，防止成品污染和损坏.第二节、细部工艺细则一、主体结构㈠钢筋工程：1。

钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。

2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时,钢筋直径应确保承受荷载不变形，间距不大于1000㎜，梅花形布置。

3。

钢筋绑扎时绑扎结应与最外层钢筋平齐,绑扎丝尾部压向钢筋内侧，钢筋应横平竖直，绑扎牢固。

剪力墙、板钢筋绑扎采用八字扣,柱箍筋绑扎宜采用缠扣,梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。

绑扎时水平挂线,竖向吊线，控制水平度、垂直度。

4。

墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染.5。

钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。

㈡模板工程：1。

模板体系的选择：a）镜面砼：可采用优质木胶合板粘贴pvc板，宜选用塑料模板或成品覆塑板；b）清水砼：建议采用优质覆膜木胶合板或全钢大模板：c）楼梯、洞口:建议采用易装拆的定制钢模板：d) 高层建筑竖向构件、楼梯间：建议采用定型全钢大模板;电梯井建议采用专用钢模板；e）基础及地下沟道:模板种类可适当放宽，若使用钢模板，必须使用优质普通钢模板。

班奖工程细部做法经验集锦第一节、基本要求一、项目部要依据本细则并结合工程的具体情况，加强施工技术交底管理，技术交底中应有细部工艺的具体要求。

二、加强过程控制和检查监督的力度，发现问题及时解决，检查验收要高标准、要求，切实把技术交底和细部工艺处理要点落到实处，达到工艺精湛。

三、施工过程中，按标准工艺施工，消除质量通病。

四、每一种细部工艺处理都要先做样板，征得建设单位认可,经质检部门验收合格后可展开大面积施工。

五、进行细部工艺处理，要求选用技术素质高、认真负责、细心的专业人员做此项工作。

六、工具、材料要提前准备齐全，如勾缝、钻的专用工具，橡胶密封条、塑料分格条等。

七、成品、半成品及外购件购置要进货验收，不合格的材料禁使用。

八、凡没有按细部处理案施工、不符合规定的一律无条件返工重做。

九、落实各项成品保护措施，防止成品污染和损坏。

第二节、细部工艺细则一、主体结构㈠钢筋工程：1.钢筋绑扎应采取定位措施，柱、剪力墙的钢筋定位卡设置于模板上口；钢筋的混凝土保护层采用专用垫块控制，清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环，梁、板可以采用混凝土成品垫块。

2.板上、下层钢筋间应设置专用马凳，马凳采用钢筋时，钢筋直径应确保承受荷载不变形，间距不大于1000㎜，梅花形布置。

3.钢筋绑扎时绑扎结应与最外层钢筋平齐，绑扎丝尾部压向钢筋侧，钢筋应横平竖直，绑扎牢固。

剪力墙、板钢筋绑扎采用八字扣，柱箍筋绑扎宜采用缠扣，梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。

绑扎时水平挂线，竖向吊线，控制水平度、垂直度。

4.墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施，并且在砼浇筑后，及时用布或棉纱沾水将被污染的钢筋擦净，确保钢筋不被污染。

5.钢筋保护层厚度按正偏差控制，提高钢筋防腐蚀能力。

㈡模板工程：1.模板体系的选择：a)镜面砼：可采用优质木胶合板粘贴pvc板，宜选用塑料模板或成品覆塑板；b)清水砼：建议采用优质覆膜木胶合板或全钢大模板：c)楼梯、洞口：建议采用易装拆的定制钢模板：d) 高层建筑竖向构件、楼梯间：建议采用定型全钢大模板；电梯井建议采用专用钢模板；e)基础及地下沟道：模板种类可适当放宽，若使用钢模板，必须使用优质普通钢模板。
