宝德存储产品学习文档2-磁盘阵列

  • 格式：ppt
  • 大小：2.01 MB
  • 文档页数：31

下载文档原格式

  / 31

合集下载

储存(磁盘阵列柜)基础知识培训.pptx

储存(磁盘阵列柜)基础知识培训.pptx
IBM公共技术支持中心 IBM technical support center for public
储存(磁盘阵列柜)基础知识培训
磁盘阵列柜概述
▪ 磁盘阵列简称RAID(Redundant Arrays of Inexpensive Disks)，有 “价格便宜且多余的磁盘阵列”之意。其原理是利用数组方式来作 磁盘组，配合数据分散排列的设计，提升数据的安全性。磁盘阵列 主要针对硬盘，在容量及速度上，无法跟上CPU及内存的发展，提 出改善方法。磁盘阵列是由很多便宜、容量较小、稳定性较高、速 度较慢磁盘，组合成一个大型的磁盘组，利用个别磁盘提供数据所 产生的加成效果来提升整个磁盘系统的效能。同时，在储存数据时 ，利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上 。 磁盘阵列还能利用同位检查(Parity Check)的观念，在数组中任 一颗硬盘故障时，仍可读出数据，在数据重构时，将故障硬盘内的 数据，经计算后重新置入新硬盘中。而磁盘阵列柜就是装配了众多 硬盘的外置的RAID 。
7
DAS：直接附加存储
▪ 的DAS(Driect Attached Storage—直接附件存储）是指将存储设备 通过SAS线缆或光纤通道直接连接到服务器上。
8
DAS：直接附加存储
▪ 存储直接连接到一台服务器上 • SCSI, SAS, iSCSI, FC • 块级别 I/O
▪ 内部磁盘 • 具备/不具备RAID保护
▪ 外部磁盘 • 存储系统 • 基于控制器的RAID引擎
9
内部 DAS
Application Server
Motherboard
Application Server
Motherboard SW
Application Server

磁盘阵列的组成课件

磁盘阵列的组成课件

模
块 功
✓记录操作日志 ✓记录系统状态变化日志 ✓实现用户的日志操作
能
✓接收解释控制程序的状态 报告 ✓接受其他硬件监控程序的 状态报告 ✓向用户报告系统状态信70’息s
00’s
Administrator
Web Server
配置管理模块
RAID配置
系统日志
状态监控
80’s 10’s
90’s
End！
课后作业
• 阅读linux下MD代码，弄清 RAID0，1的工作流程

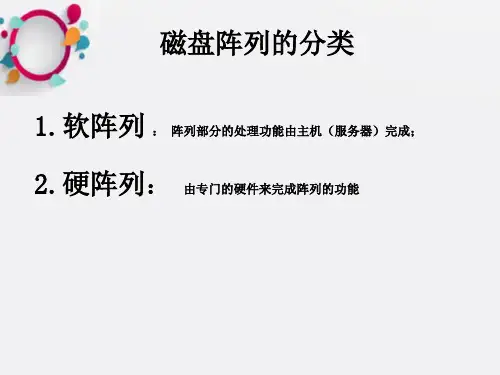

硬阵列的组成
1.专用的电路板 ： 磁盘阵列卡，盒式磁盘阵
列控制器 （易于嵌入服务器内形成一个整体 ）
2.通用板卡集成式磁盘阵列：更新速度快，
开发周期短，维修方便，能附加用户特殊要求和 性价比高等优点，但存在部分冗余的部件和机箱 尺寸稍大等缺点
网络磁盘阵列工作原理
系
处理器
统
总
线
存储器
主机通道 适配器
PCI总线
网卡
外设通道
网
络
存
储
网卡
设
备
网
络
存储ຫໍສະໝຸດ 网卡设备网络
请求 应答
客户机1
客户机2
客户机3
客户机4
网络磁盘阵列的特点
1.命令与数据的分流：
外设通道用于传输命令，网络通 道用于向用户传输数据。服务器只用 于命令的响应和处理，缩短了服务等 待时间；数据不经过服务器直接到达 用户，缩短了I/O路径，减少了存储转 发，提高了平均数传率。
网络磁盘阵列的特点
2.扩容与增速同步： 在一个系统中每增加一台磁盘阵
列便增加了一条网络通道，这样在增 加容量的同时，同步增加数据接口带 宽。（利用这一优点可以构建10～100T容量的海量存储系统）

宝德GS5316X磁盘阵列用户手册

宝德GS5316X磁盘阵列用户手册

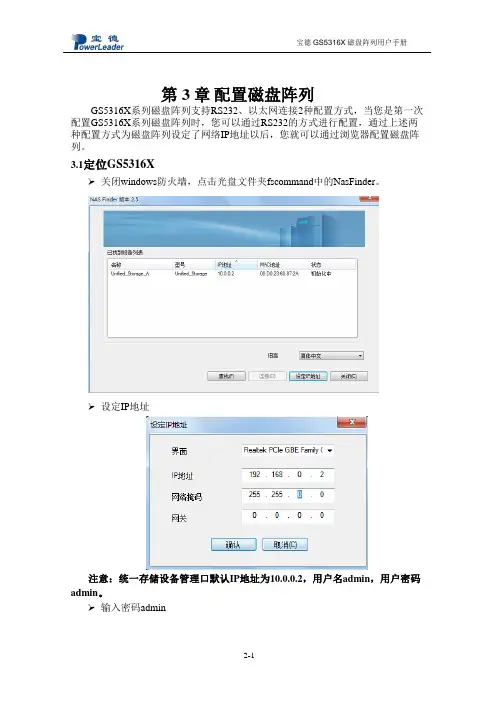

第3章配置磁盘阵列GS5316X系列磁盘阵列支持RS232、以太网连接2种配置方式，当您是第一次配置GS5316X系列磁盘阵列时，您可以通过RS232的方式进行配置，通过上述两种配置方式为磁盘阵列设定了网络IP地址以后，您就可以通过浏览器配置磁盘阵列。

3.1定位GS5316X➢关闭windows防火墙，点击光盘文件夹fscommand中的NasFinder。

➢设定IP地址注意：统一存储设备管理口默认IP地址为10.0.0.2，用户名admin，用户密码admin。

➢输入密码admin3.2 配置GS5316X➢配置系统设置输入主机控制器名，选择时区，为admin账号输入密码admin。

➢配置网口除非要更改IP地址，否则点击“next”。

➢创建虚拟存储池输入唯一的pool name，选择保护级别，点击“next”。

➢添加用户➢创建共享更改默认共享文件夹设置，并添加新文件夹，点击“next”。

➢总结查看配置总结，点击“back”修改配置参数，点击“apply”结束配置。

点击“OK”初始化并重启。

重启之后蜂鸣器会蜂鸣一声表示设备重启完成，之后会蜂鸣2声表示初始化完成，整个过程在10分钟左右，此时可以正常使用统一存储设备。

3.3使用Web界面➢在浏览器输入GS5316X管理IP地址➢选择语言➢登录默认用户名和密码，均为admin。

3.4创建存储池存储池是基本的存储单元，配置步骤如下。

第一步：展开管理界面的Storage按钮，选择Pool子选项，在展开的界面中单击Create按钮。

第二步：在弹出的界面中为存储池设置参数，并选择存储池的成员物理硬盘。

第三步：为存储池配置ZIL、L2ARC和热备盘。

如下图所示。

勾选可用选项，点击Next按钮继续。

勾选可用选项，点击Next按钮继续。

第四步：查看配置概况，点击OK按钮结束配置，之后存储池会被创建。

3.5 创建iSCSI卷第一步：在Storage下的Volume，点击Create，出现以下界面。

存储磁盘阵列基础知识培训精品PPT课件

存储磁盘阵列基础知识培训精品PPT课件

未定,可能会所有更新
信号兼容
与第一代兼容
可能与第二代兼容,
RAID简介
RAID简介
廉价磁盘冗余阵列（RAID）
▪ Redundant Arrays of Inexpensive Disks ▪ 是一种利用大量廉价磁盘进行磁盘组织的技术 ▪ 价格上，大量廉价的磁盘比少量昂贵的大磁盘合
算得多
▪ 性能上，使用大量磁盘可以提高数据的并行存取
速度
▪ 可靠性上，冗余数据可以存放在多个磁盘上，因
此一个磁盘的故障不会导致数据丢失
高性能
• 通过并行提高性能
– 负载平衡多个小的存取操作，提高以提高这种存取操 作的吞吐量
– 并行执行大的存取操作，以减少大的存取操作的响应 时间
• 通过在多个磁盘上对数据进行拆分来提高传输率
– 比特级拆分（Bit-level striping） • 将每个字节按比特分开，存储到多个磁盘上
磁盘失效，将影响整个数据。
▪RAID 0不可应用于需要数据高可用性的关键应用。
RAID 1
▪RAID 1通过磁盘镜像实现数据冗余，在两对分离的磁盘上产
生互为备份的数据。
▪RAID 1可以提高读的性能, 当原始数据繁忙时，可直接从镜像
拷贝中读取数据。
▪RAID 1是磁盘阵列中费用最高的, 但提供了最高的数据可用率。
SATA Vs PATA
串 行 AT A与 并 行 AT A的 技 术 特 征 对 比
技术特征
Serial ATA1.0(串行ATA)
Parallel ATA(并行ATA)
最高数据传输率
150 MB/s
133 MB/s
(SATA3.0中最高可达600MB/s) (这是ATA/133所能支持的最高值)

宝德GS-5016系列磁盘阵列用户手册(V1.1)

宝德GS-5016系列磁盘阵列用户手册(V1.1)
版本号：v1.0
深圳市宝德计算机系统有限公司
宝德 GStore 5016 系列磁盘阵列用户手册
公告
本手册中所描述的产品特性和规格可能随时改变，恕不另行通知。 本产品制造商不会对由于按照手册中包含信息执行或使用本手册包含信息所造成的任何损害
前面距离76cm后面距离61cm总的前后距离应该在230cm以上方可图415机柜安置空间范围要求示意图宝德gstore5016系列磁盘阵列用户手册简体中文413432温湿度要求对于温湿度的要求需要先了解各模块的气流走向因为温度的限制和气流的设计有很大的关系
宝德 GStore 5016 系列磁盘阵列用户手册
第 3 章 – 存储设备开箱检验............................................................... 3—6 3.1 检验磁盘阵列........................................................................ 3—6 3.2 检验磁盘套件........................................................................ 3—6 3.3 检验电源线.......................................................................... 3—6
第 4 章 – 磁盘阵列安装................................................................... 4—7 4.1 前视图及后视图...................................................................... 4—7 4.2 模块组件 ............................................................................ 4—8 4.2.1 磁盘托架........................................................................ 4—8 4.2.2 RAID 控制器..................................................................... 4—9 4.2.3 DIMM 模块...................................................................... 4—10 4.2.4 电源模块....................................................................... 4—10 4.2.5 散热模块....................................................................... 4—11 4.2.6 背板........................................................................... 4—11 4.2.7 IO 模块........................................................................ 4—11 4.2.8 MUX 套件....................................................................... 4—12 4.3 环境要求........................................................................... 4—12 4.3.1 空间要求 ...................................................................... 4—12 4.3.2 温湿度要求 .................................................................... 4—13 4.3.3 电源要求 ...................................................................... 4—13 4.4 工具准备........................................................................... 4—13 4.5 确认准备工作....................................................................... 4—13 4.6 上架安装 ........................................................................... 4—14 4.7 安装磁盘驱动器 ..................................................................... 4—15 4.8 连接主机端口 ....................................................................... 4—17 4.8.1 配置存储区域网络............................................................... 4—17 4.8.2 配置直连存储................................................................... 4—18 4.8.3 配置 JBOD 扩充.................................................................. 4—18 4.9 串口电缆连接 ....................................................................... 4—20 4.10 加电关机 .......................................................................... 4—20 4.10.1 加电前检查.................................................................... 4—20 4.10.2 加电顺序...................................................................... 4—20

磁盘阵列讲解精品PPT课件

磁盘阵列讲解精品PPT课件
是现在的主流。
IDE接口（Integrated-Drive-Electronics）是现在普 便使用的外部接口，采用16位数据并行传送方式， 一个IDE接口只能接两个外部设备。优点是价格低 、兼容性强、性价比高，缺点是数据传输速度慢、 线缆长度过短、连接设备少 。数据线是40针或80 针
SATA(Serial ATA)接口：Serial ATA以连续串行的方式传送 数据，可以在较少的位宽下使用较高的工作频率来提高数 据传输的带宽。Serial ATA一次只会传送1位数据，这样能 减少SATA接口的针脚数目，使连接电缆数目变少，效率也 会更高。实际上，Serial ATA 仅用四支针脚就能完成所有 的工作，分别用于连接电缆、连接地线、发送数据和接收
原理：原理是利用数组方式来作磁盘组，配合数据 分散排列的设计，提升数据的安全性。磁盘阵列中 针对不同的应用使用的不同技术,称为RAID level 。 而每一level代表一种技术,目前业界公认的标准是 RAID 0~RAID 7 。
实现：RAID通常是由在硬盘阵列塔中的RAID控制 器或电脑中的RAID卡来实现的。
总结起来就是 容量大、速度快、安全性高。
2.硬盘接口类型
目前，硬盘的接口类型主要有：IDE接口、SATA
接口、SCSI接口、光纤通道。
IDE接口硬盘多用于家用产品中，也部分应用于服 务器，SCSI接口的硬盘则主要应用于服务器市场， 而光纤通道只在高端服务器上，价格昂贵。SATA主 要应用于家用市场，有SATA、SATAII、SATAIII，
大数据的读写。但冗余信息开销还是太大，阻止了这类 盘的广泛应用。
4.RAID3(3级盘阵列) RAID3为单盘容错并行传输阵列盘。它的特点是将检验 盘减小为一个(RAID2校验盘为多个，DAID1检验盘为1比 1)，数据以位或字节的方式存于各盘(分散记录在组内相 同扇区号的各个磁盘机上)。

储存磁盘阵列柜基础知识培训

储存磁盘阵列柜基础知识培训

储存磁盘阵列柜基础知识培训一、储存磁盘阵列柜的原理储存磁盘阵列柜是通过将多个硬盘组合在一起，通过磁盘阵列控制器实现数据的存储和管理。

它可以通过不同的RAID级别来提供不同的数据保护和性能特性，比如RAID 0、RAID 1、RAID 5、RAID 6等。

通过数据条带化和容错机制，可以实现数据的备份和恢复，并提高数据的可靠性和安全性。

二、储存磁盘阵列柜的工作模式储存磁盘阵列柜的工作模式分为基本模式和高级模式两种。

基本模式是指将多个硬盘组合在一起，通过RAID控制器实现数据的条带化和容错，并提高数据的可靠性和安全性。

高级模式是在基本模式的基础上，通过缓存、快照、异步复制等技术实现数据的高速访问和高效管理，进一步提高了系统的稳定性和可用性。

三、储存磁盘阵列柜的优缺点储存磁盘阵列柜的优点包括：1）提供更高的存储容量和更快的数据传输速度，满足了大容量、高速度的数据存储需求；2）通过RAID技术提供数据的条带化和容错，提高了数据的可靠性和安全性；3）支持多种RAID级别和不同的工作模式，能够满足不同用户的需求。

其缺点包括：1）成本较高，需要大量的硬盘和专用的磁盘阵列控制器；2）复杂的配置和管理，需要专业的技术人员进行操作和维护；3）对电源和散热要求较高，需要额外的设备保障系统的稳定运行。

四、储存磁盘阵列柜的应用场景储存磁盘阵列柜广泛应用于企业级数据中心和大型存储系统中，特别适合于对数据可靠性、存储容量和传输速度有较高要求的场景。

比如金融、电信、互联网、大数据等行业，都需要大容量、高速度和可靠性的数据存储系统来支撑业务的正常运行。

此外，储存磁盘阵列柜也适用于科学计算、医疗影像、视频监控等领域，能够满足大规模数据处理和高性能计算的需求。

总之，储存磁盘阵列柜作为一种高性能、高可靠性的数据存储设备，具有重要的应用价值和广阔的市场前景。

通过了解其基础知识，可以更好地理解其工作原理和优缺点，为推动其在各行业的应用和发展提供有力的支持。

《磁盘阵列技术培训》PPT课件

《磁盘阵列技术培训》PPT课件

校园网用户
校园网用户
阅览室服务终端
LAN（图书馆）
路由器
服务器
SCSI
磁盘阵列
LAN（校园网）
服务器
服务器
管理终端
培训ppt
XX公司
4
一般网络结构：
远程用户
阅览室服务终端
Internet
远程用户
校园网用户
LAN（图书馆）
路由器
LAN（校园网）
服务器
SCSI
磁盘阵列
服务器
服务器
管理终端
培训ppt
XX公司
培训ppt
XX公司
19
XX 磁盘阵列一般性能介绍
支持多种管理方式： • 前置式LCD显示和设置，全面管理、维护阵列的配置和监视其工作状态 • 支持RS－232C对阵列特性和配置进行设置和用MODEM 进行远程管理 • 文本型RAID管理器可适用于MS－DOS，Windows95、Windows 98， Windows NT(X86和DEC ALPHA平台）NETWARE，OS/2， SCO OPENSERVER，SCO UNIXWARE，SUN SOLARIS或LINUX • 有功能强大且非常友好的RAIDWATCH 管理器，适用于各支持JAVA2.0 或更高的版本的平台
培训ppt
XX公司
10
RAID 技术
● 使用RAID技术实现了数据存储的安全
培训ppt
XX公司
11
RAID 技术
●RAID技术解决了什么问题
● 使用RAID技术解决了单个磁盘容量的限制 ●使用RAID技术解决了单个磁盘速度的限制 ●使用RAID技术解决了数据可靠性问题
培训ppt
XX公司

超详细的磁盘阵列图文教程

超详细的磁盘阵列图文教程

磁盘阵列(Disk Array)1.为什么需要磁盘阵列如何增加磁盘的存取(access)速度,如何防止数据因磁盘的故障而失落及如何有效的利用磁盘空间,一直是电脑专业人员和用户的困扰;而大容量磁盘的价格非常昂贵,对用户形成很大的负担。

磁盘阵列技术的产生一举解决了这些问题。

过去十年来,CPU的处理速度增加了五十倍有多,内存(memory)的存取速度亦大幅增加,而数据储存装置--主要是磁盘(hard disk)--的存取速度只增加了三、四倍,形成电脑系统的瓶颈,拉低了电脑系统的整体性能(throughput),若不能有效的提升磁盘的存取速度,CPU、内存及磁盘间的不平衡将使CPU及内存的改进形成浪费。

目前改进磁盘存取速度的的方式主要有两种。

一是磁盘快取控制(disk cache controller),它将从磁盘读取的数据存在快取内存(cache memory)中以减少磁盘存取的次数,数据的读写都在快取内存中进行,大幅增加存取的速度,如要读取的数据不在快取内存中,或要写数据到磁盘时,才做磁盘的存取动作。

这种方式在单工环境(single-tasking environment)如DOS之下,对大量数据的存取有很好的性能(量小且频繁的存取则不然),但在多工(multi-tasking)环境之下(因为要不停的作数据交换(swapping)的动作)或数据库(database)的存取(因为每一记录都很小)就不能显示其性能。

这种方式没有任何安全保障。

其二是使用磁盘阵列的技术。

磁盘阵列是把多个磁盘组成一个阵列,当作单一磁盘使用,它将数据以分段(striping)的方式储存在不同的磁盘中,存取数据时,阵列中的相关磁盘一起动作,大幅减低数据的存取时间,同时有更佳的空间利用率。

磁盘阵列所利用的不同的技术,称为RAID level,不同的level针对不同的系统及应用,以解决数据安全的问题。

一般高性能的磁盘阵列都是以硬件的形式来达成,进一步的把磁盘快取控制及磁盘阵列结合在一个控制器(RAID controller)•或控制卡上,针对不同的用户解决人们对磁盘输出入系统的四大要求:(1)增加存取速度,(2)容错(fault tolerance),即安全性(3)有效的利用磁盘空间;(4)尽量的平衡CPU,内存及磁盘的性能差异,提高电脑的整体工作性能。

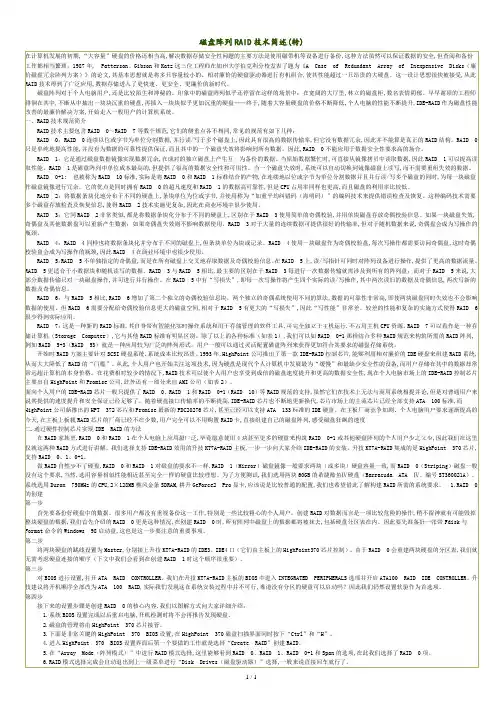

磁盘阵列RAID技术简述.doc

磁盘阵列RAID技术简述.doc
RAID 0+1: 也被称为RAID 10标准,实际是将RAID 0和RAID 1标准结合的产物,在连续地以位或字节为单位分割数据并且并行读/写多个磁盘的同时,为每一块磁盘作磁盘镜像进行冗余。它的优点是同时拥有RAID 0的超凡速度和RAID 1的数据高可靠性,但是CPU占用率同样也更高,而且磁盘的利用率比较低。
一、RAID技术规范简介
RAID技术主要包含RAID 0～RAID 7等数个规范,它们的侧重点各不相同,常见的规范有如下几种：
RAID 0：RAID 0连续以位或字节为单位分割数据,并行读/写于多个磁盘上,因此具有很高的数据传输率,但它没有数据冗余,因此并不能算是真正的RAID结构。RAID 0只是单纯地提高性能,并没有为数据的可靠性提供保证,而且其中的一个磁盘失效将影响到所有数据。因此,RAID 0不能应用于数据安全性要求高的场合。
磁盘阵列对于个人电脑用户,还是比较陌生和神秘的。印象中的磁盘阵列似乎还停留在这样的场景中：在宽阔的大厅里,林立的磁盘柜,数名表情阴郁、早早谢顶的工程师徘徊在其中,不断从中抽出一块块沉重的硬盘,再插入一块块似乎更加沉重的硬盘……终于,随着大容量硬盘的价格不断降低,个人电脑的性能不断提升,IDE-RAID作为磁盘性能改善的最廉价解决方案,开始走入一般用户的计算机系统。
RAID 7：这是一种新的RAID标准,其自身带有智能化实时操作系统和用于存储管理的软件工具,可完全独立于主机运行,不占用主机CPU资源。RAID 7可以看作是一种存储计算机（Storage Computer）,它与其他RAID标准有明显区别。除了以上的各种标准（如表1）,我们可以如RAID 0+1那样结合多种RAID规范来构筑所需的RAID阵列,例如RAID 5+3（RAID 53）就是一种应用较为广泛的阵列形式。用户一般可以通过灵活配置磁盘阵列来获得更加符合其要求的磁盘存储系统。

磁盘阵列教程

磁盘阵列教程

磁盘阵列教程说到磁盘阵列（RAID，Redundant Array of Independent D isks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和Ne tVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。

它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。

磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT37 0A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。

《磁盘阵列讲解》课件

《磁盘阵列讲解》课件

磁盘阵列的发展趋势
容量增大
随着磁盘数量的增加、技术不断提高，磁盘阵 列的总容量将会越来越大。
性能提高
随着新技术的应用，磁盘阵列的读写速度将会 更快，同时也会变得更加智能化。
结论和展望
结论
磁盘阵列作为数据存储的重要方案，将会继续得 到盘阵列也将在这 一领域发挥越来越重要的作用。
《磁盘阵列讲解》
本课件将深入讲解磁盘阵列的各种技术，帮助你深入了解这一重要的数据存 储方案。
什么是磁盘阵列？
定义
磁盘阵列是利用多个磁盘组合成的存储系统，提供数据备份、容错、加速等功能。
分类
磁盘阵列可以按照多种因素分类，如运作模式、RAID级别、总线结构等。
磁盘阵列常用技术
RAID控制器
RAID控制器是磁盘阵列的重要组成部分，根据 RAID级别来管理磁盘的读写、纠错、协调等过 程。
磁盘阵列的成本较高，还需要较强的技术支持才能保证其正常运行。
磁盘阵列的应用领域
1
服务器存储
磁盘阵列在服务器存储中得到广泛应用，能够保证大量数据的高效存储和访问。
2
网络存储
磁盘阵列可以构建网络存储系统，为分布式的数据存储提供了强有力的支持。
3
大数据处理
磁盘阵列在大数据处理方面也有广泛的使用，能够满足容错、高速读写的需求。
光纤通道技术
光纤通道技术是一种快速，可靠的数据传输技 术，其速度和距离远高于传统的SCSI接口。
固态硬盘
固态硬盘具有更高的读写速度和更小的体积， 因此能够大大提高磁盘阵列的性能。
磁盘阵列的优缺点
1 优点
磁盘阵列能够提供更快速，更稳定的数据存储和访问能力，同时在发生磁盘故障时不会 导致数据丢失。
2 缺点

宝德服务器PR2310D服务器用户手册(BIOS设置、RAID配置、操作系统和驱动安装)

宝德服务器PR2310D服务器用户手册(BIOS设置、RAID配置、操作系统和驱动安装)
宝德集团
宝德 PR2310D 服务器
用户手册
1
宝德集团
声明
本手册可能会出现技术或排版印刷的错误，因此深圳市宝德科技股份有限公司会定期修订此手 册，并将修改后的内容纳入新版本中。深圳市宝德科技股份有限公司拥有对产品、程序进行改 进、更新的权力。
深圳市宝德科技股份有限公司对于在非深圳市宝德科技股份有限公司提供的设备上使用 本公司软件的可靠性概不负责。
Press <F2> to enter SETUP，<F12>Network Boot” 键盘命令说明表
<Enter>
执行命令：当选择的特性是一个子菜单时进入子菜单，当选择的特性 是一个值域进入另一个子域，在悬项列表显示出来的时候，按回车键会退出 列表进入父菜单。
如果需要，连接其它扩展设备，如：打印机，调制解调器等。
1.8 打开显示器和服务器
警告：前面板的 on/off 电源开关不能切断交流电压。要将服务器中的交流电压切断， 必须断开交流电源线。
确认所有的外围设备，诸如显示器、键盘、鼠标已经连接上； 从磁盘驱动器中拿走驱动器保护卡（如果存在）； 打开显示器； 将 AC 电源线的一头接到服务器背板的电源接口； 将 AC 电源线的另一头接到墙上(或地上)的三芯插座中； 当接入 AC 电源时服务器没有启动，则按下面板的 on/off 开关； 确认面板上的电源灯闪亮。几秒钟后服务器开始运行 POST 程序（开机自检）。当硬 盘接到访问信号时，前面板硬盘指示灯将闪亮。若出现故障，则记录下屏幕显示的错误 信息和听到声响代码，请参看：系统故障诊断一章。
3
规定
与电磁场和电噪 声环境相隔离
保持良好的通风 和降温条件 提供便于维修和 切断电源的空间

基础存储技术培训

基础存储技术培训
1. 2. 3.
Point-to Point FC-AL FC-SW
Point-to-Point Topology

Point-to-point 是 Fibre Channel环境中 的基本通讯方式. 它由 两台设备通过光纤通道 直接连接组成 数据在 单个通道上传输 。 Point-to-point 结构 通常用于将一个设备连 接到服务器上
磁带库


磁带库(常简称为带库)是专业的备份 设备，它主要由库体、带机、磁带槽 位、磁带交换口、控制面板、机械手 和电子控制单元组成。 库体内的大部分空间用于放置磁带， 一台或多台驱动器安装在库体内专门 的位置，用于读写磁带。带库工作时， 机械手在管理软件和电子控制单元的 控制下移动，通过安装在机械臂上的 条码读取器寻找相应的磁带，然后将 其抓取到驱动器内; 读或写操作完成 后，再由机械手将磁带取出，放回磁 带槽位。

Directors 是具有冗余和高 可用性特性的大型交换设备。 它们整合了硬件和软件特性 以确保任意部件故障不会影 响数据的传输。
Hubs

Hubs 创建逻辑环路并 允许绕过其中有问题的 设备。然而却不能象交 换机一样指引数据到特 定端口或设备。另外， 环路中所有设备共享环 路带宽。
Bridges
Fibre Channel Switch Model
Switch Port Fabric Controller Path Selector Switch Port Switch Port Address Manager
Switch Construct
Router Switch Port
Director Switches

Bridges 允许SCSI设备连接到SAN环境 中

磁盘阵列技术培训

磁盘阵列技术培训
内容：
一、 XX磁盘阵列的一般网络结构 二、了解磁盘阵列在数字化图书馆中的作用 三、了解磁盘阵列的基本原理 四、介绍几种数字化图书馆中常用的XX磁盘阵列 五、问题讨论
XX公司
一般网络结构：
服务终端
LAN
服务器
SCSI
磁盘阵列
XX公司
一般网络结构：
校园网用户
校园网用户
阅览室服务终端
LAN（图书馆）
XX公司
XX 磁盘阵列一般性能介绍
可扩展：
• 每个控制器可支持8个SCSI通道 • 每个通道都可定义为HOST或DRIVE • 每个SCSI ID可有32个LUN • 多种通道扩展板可选 • 支持实现SAN • 模块化结构 • 支持在线扩容
XX公司
XX 磁盘阵列一般性能介绍
易使用 • 前置式LCD控制面板快速创建 • 故障硬盘数据可自动后台重建(有热备盘) • 故障硬盘更换自动检测并自动后台数据重建 • 具有目标硬盘确认功能
• 控制器具有64－bit RISC PowerPC CPU • Ultra2传输率达 80 MB/s; 1GHz FC－AL光纤传输率达100 MB/s • Ultra3传输率达 160 MB/s; 1GHz FC－AL光纤传输率达100 MB/s • CACHE容量32－1000MB可选，有无ECC的SDRAM DIMM均可 • 支持通写，回写，智能多线程前读。 • 支持8个不同RAID级的逻辑驱动器。 • 每个逻辑驱动器最大支持容量2TB • 每个控制器最大可支持容量16TB
XX公司
RAID 技术
RAID技术的发展过程 ● RAID0，磁盘条带化，无容错能力 ●RAID1，磁盘镜像，100％数据冗余 ●RAID2，4，没有广泛商业化应用 ●RAID3，并行读写，专用校验磁盘 ●RAID5，并行读写，分布磁盘校验 ● 软件式与硬件式

存储基础知识三(阵列)

存储基础知识三(阵列)
前端总线
主机写入 数据流
反馈 写OK
前端总线
Write-back 回写
系统缓存 读缓存 写缓存
CPU CPU
系统缓存 读缓存 写缓存
CPU CPU
Write-through 透写
后端总线
后端总线
磁盘
控制器缓存镜像
1、主机数据写入缓存； 2、缓存数据进行异或运 算，产生校验数据；
前端总线
系统缓存 读缓存 写缓存 CPU CPU
1000系列独特的 一体化设计
前端（对外RJ45口） 控制器缓存(Cache) CPU RAID 后端连接 16磁盘位 CPU
注：缓存电池、RAID 控制器可选设计
CPU、缓存、接口速率 是决定控制器性能的关 键硬件组件
整机软硬件一体化 设计
阵列控制器缓存
控制器缓存工作模式
主机写入 数据流 反馈 写OK
希益丰存储技术培训教材之三
磁盘阵列技术
课程目的：
1 磁盘阵列的组成和分类 2 阵列控制器缓存 3 阵列扩展方式
杨振广
技术总监 13910008527 E:yzg@
2011.3 北京
磁盘阵列的组成和分类
பைடு நூலகம்
什么是磁盘阵列
常见的磁盘阵列组成部分： 控制器和磁盘柜分离
+
控制器
磁盘扩展柜(JBOD) 控制器和磁盘柜一体
=
磁盘阵列
+
控制器模块
磁盘柜
=
磁盘阵列
常见磁盘阵列分类
按控制器数量 JBOD：无控制器，通常用于 扩展柜或者与主机端RAID结合 使用 双控制器阵列
多控制器阵列 按对外接口
SCSI阵列

宝德存储产品简易配置手册2010v1.0

宝德存储产品简易配置手册2010v1.0
◆
SANtricity存储管理软件（必须配置）、SANshare分区软件（根据服务器数量选择）； drive mix key硬盘混插软件（当一个存储系统同时配置FC和SATA硬盘时需配置此软件）；
◆
◆
高级软件：Snapshot快照、Volume Copy卷拷贝、Remote volume mirroring远程卷镜像，这些可 根据需求选配 型号：GS8420、GS8440，主要参数：
GS-9000系列存储配置
GS9000配置： 配置： 配置
1.
GS9000主机，含管理、分区软件
2.
根据用户需求选择硬盘,GS9016i、GS9920i支持SATAⅡ，GS9922i支持SAS/SATA硬盘
3.
针对GS9016i和GS9922i的扩容（GS9920i不能扩容）：
◆
GS9016i：安装 LSI 3801E SAS HBA 卡，通过SAS线缆连接GS4000系列进行扩容
GS5000配置： GS5000配置： 配置
1.
FC-SAS阵列拓朴图 GS5000 FC-SAS阵列拓朴图
GS5000主机，含免费管理、分区软件
GS5000
光纤
光纤交换机
2.
根据需求选择SAS/SATA硬盘
HBA卡 卡
3.
扩展柜需另购买，主机和GS5000J扩 展柜之间通过SAS线缆连接
Server
工作站
3
GS1016存储配置
GS1016 阵列： 阵列：
Network Attached Storage 网络附加存储 标配1个处理器，可升级为2个；内存标配1GB，最大升级为16GB 标配2个千兆网络接口，可扩展到4个 单机支持16个500GB/750GB/1TB 7200 RPM SATAⅡ硬盘 支持容量扩展，GS1016通过安装SAS卡连接GS4000阵列进行容量扩充
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

外部接口的介绍
硬件主要组成部分
HBA
GBIC
线缆
NAS、DAS、SAN介绍 、 、 介绍
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
NAS（Network Attached Storage）网络附属存储 （ ） 是一种将分布、独立的数据整合为大型、集中化管理的数据中心，以便 于对不同主机和应用服务器进行访问的技术。按字面简单说就是连接在网络 上, 具备资料存储功能的装置，因此也称为“网络存储器”。它是一种专用 数据存储服务器。它以数据为中心，将存储设备与服务器彻底分离，集中管 理数据，从而释放带宽、提高性能、降低总拥有成本、保护投资。其成本远 远低于使用服务器存储，而效率却远远高于后者。 NAS被定义为一种特殊的专用数据存储服务器，包括存储器件（例如磁盘 阵列、CD/DVD驱动器、磁带驱动器或可移动的存储介质）和内嵌系统软件， 可提供跨平台文件共享功能。NAS通常在一个LAN上占有自己的节点，无需应 用服务器的干预，允许用户在网络上存取数据，在这种配置中，NAS集中管理 和处理网络上的所有数据，将负载从应用或企业服务器上卸载下来，有效降 低总拥有成本，保护用户投资。 NAS本身能够支持多种协议（如NFS、CIFS、FTP、HTTP等），而且能够支 持各种操作系统。通过任何一台工作站，采用浏览器就可以对NAS设备进行直 观方便的管理。
DAS磁盘阵列应用架构 磁盘阵列应用架构
SCSI
数据传输 应 用 服 务 务 服 据 数
阵列柜
SWITCH
…
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
FC SAN (Fiber Channel Storage Area Network) 光纤存储局域网络 SAN（Storage Area Network，存储局域网络）的诞生，使存储空间得到 更加充分的利用以及安装和管理更加有效。SAN是一种将存储设备、连接设备 和接口集成在一个高速网络中的技术。SAN本身就是一个存储网络，承担了数 据存储任务，SAN网络与LAN业务网络相隔离，存储数据流不会占用业务网络 带宽。 在SAN网络中，所有的数据传输在高速、高带宽的网络中进行，SAN存储 实现的是直接对物理硬件的块级存储访问，提高了存储的性能和升级能力。 FC开发于1988年，最早是用来提高硬盘协议的传输带宽，侧重于数据的 快速、高效、可靠传输。到上世纪90年代末，FC SAN开始得到大规模的广泛 应用。
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
IP-SAN磁盘阵列应用架构 磁盘阵列应用架端
千兆交换机
iSCSI交换机 交换机
磁盘阵列 磁盘阵列
磁带库
IP-SAN
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
SAN存储发展的趋势
外部接口的介绍
（六）光纤接口(FC: Fiber Channel) 光纤接口 光纤接口是用来连接光纤线缆的物理接口，通常有SC、ST、LC等几种类 型，ST接口通常用于10Base-F，SC接口通常用于100Base-FX， FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST、 SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是 容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头 一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是 安装时间稍长。 光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模 （传导短波长的激光）两种。单模光缆的连接距离可达10公里，多模光缆的 连接距离要短的多，是300米或500米（主要看激光的不同，产生短波长激光 的光源一般有两种，一种是62.5的，一种是50的）
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
FC-SAN磁盘阵列应用架构 磁盘阵列应用架构
LA N 网络存储、 网络存储、备份拓扑图 用户终端
FC-AC光钎 光钎 存储通道 SAN 光纤存储交换机
磁盘阵列 磁盘阵列
磁带库
FC-SAN
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
NAS磁盘阵列应用架构 磁盘阵列应用架构
应 用 服 务 务 服 据
数
SWITCH
…
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
DAS (Direct Attached Storage) 直连方式存储 中文翻译成“直接附加存储”。顾名思义，在这种方式中，存储设备是 通过电缆（通常是SCSI/SAS接口电缆）直接到服务器的。I/O（输入/输出） 请求直接发送到存储设备。 DAS，也可称为SAS（Server-Attached Storage，服务器附加存储）。 它依赖于服务器，其本身是硬件的堆叠，不带有任何存储操作系统。
IP-SAN (Internet Protocol Storage Area Network)网络存储区域网络 网络存储区域网络 早期的SAN采用的是光纤通道（FC，Fiber Channel）技术，所以，以前 的SAN多指采用光纤通道的存储局域网络，到了iSCSI协议出现以后，为了区 分，业界就把SAN分为FC-SAN和IP-SAN。 iSCSI（互联网小型计算机系统接口）是一种在TCP/IP上进行数据块传输 的标准。它是由Cisco和IBM两家发起的，并且得到了各大存储厂商的大力支 持。iSCSI可以实现在IP网络上运行SCSI协议，使其能够在诸如高速千兆以太 网上进行快速的数据存取备份操作。 iSCSI标准在2003年2月11日由IETF（互联网工程任务组）认证通过。 iSCSI继承了两大最传统技术：SCSI和TCP/IP协议。这为iSCSI的发展奠定了 坚实的基础。 基于iSCSI的存储系统只需要不多的投资便可实现SAN存储功能，甚至直 接利用现有的TCP/IP网络。相对于以往的网络存储技术，它解决了开放性、 容量、传输速度、兼容性、安全性等问题，其优越的性能使其备受关注与青 睐。
外部接口的介绍
（四）SAS（Serial Attached SCSI）串行连接小型计算机系统接口 （ ） SAS是一种计算机集线的技术，其功能主要是作为周边零件的数据传输， 例如：硬盘、CD-ROM等设备而设计的界面。串行式SCSI 由并行SCSI物理 存储接口演化而来，是由ANSI INCITS T10技术委员会（T10 committee）开 发及维护的新的存储接口标准。与并行方式相比，串行方式能提供更快速的 通信传输速度以及更简易的配置。此外SAS并支持与串行式ATA（SATA）设 备兼容，且两者可以使用相类似的电缆。 SAS是点对点（point-to-point）连接，并允许多个 端口集中于单个控制器上，其可以内置于主板（mother board）当中；也可另外添加。该技术建立在强大的并 行SCSI通信技术基础上。SAS是采用SATA兼容的电缆 MiniSAS 8470 线采取点对点连接方式，从而在计算机系统中不需要建 立雏菊链接（daisy-chaining）方式便可简单地实现线缆 安装。 MiniSAS 8088
DAS – 高速度 – 低延时 – 稳健的传输 LAN网络 网络 – 广泛的连通性 – 超长的距离 – 可路由 – 可管理性
光纤通道网络
高速度 低延时 稳健数据 广泛的连通性 超长距离 可路由 可管理性
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
SAN的优势 的优势
几乎无限的扩展能力 非常强健的设备连接 高速度、极高的传输效率 高速度、 异构平台数据共享(需软件支持) 异构平台数据共享(需软件支持) 传输距离更远 存储和并，Storage Service Provider 存储和并，
NAS、DAS、SAN介绍 NAS、DAS、SAN介绍
按照连接和寻址方式的不同，光纤通道支持三种拓扑方式： PTP（点对点）：一般用于DAS（直连式存储）设置 FC-AL（光纤通道仲裁环路）：采用FC-AL仲裁环机制，使用Token（令牌 ）的方式进行仲裁。光纤环路端口，或交换机上的FL端口，和HBA上的NL端口 （节点环）连接，支持环路运行。采用FC-AL架构，当一个设备加入FC-AL的 时候，或出现任何错误或需要重新设置的时候，环路就必须重新初始化。在 这个过程中，所有的通信都必须暂时中止。由于其寻址机制，FC-AL理论上被 限制在了127个节点。 FC-SW（FC Switched 交换式光纤通道）：在交换式SAN上运行的方式。 FC-SW可以按照任意方式进行连接，规避了仲裁环的诸多弊端，但需要购买支 持交换架构的交换模块或FC交换机。
外部接口的介绍
（五）Infiniband接口 接口 InfiniBand架构是一种支持多并发链接的“转换线缆”技术，在这种技术 中，每种链接都可以达到2.5 Gbps的运行速度。这种架构在一个链接的时候 速度是500 MB/秒，四个链接的时候速度是2 GB/秒，12个链接的时候速度可 以达到6 GB /秒。 InfiniBand技术不是用于一般网络连接的，它的主要设计目的是针对服务 器端的连接问题的。因此，InfiniBand技术将会被应用于服务器与服务器（比 如复制，分布式工作等），服务器和存储设备（比如SAN和直接存储附件） 以及服务器和网络之间（比如LAN， WANs和the Internet）的通信。
外部接口的介绍
（一）网络接口 网络接口类型是RJ-45以太网接口。它遵循IEEE802.3标准，传输速率通 常为10M/100/1000Mbps，可工作在全双工、半双工模式。
RJ-45端口 端口
外部接口的介绍
（二）iSCSI 接口 (Internet Small Computer System Interface) iSCSI接口是一种基于 TCP/IP 的协议，用来建立和管理 IP 存储设备、主 机和客户机等之间的相互连接，并创建存储区域网络（SAN）。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别 （block-level）在多个数据存储网络间进行。 iSCSI 的主要功能是在 TCP/IP 网络上的主机系统（启动器 initiator）和 存储设备（目标器 target）之间进行大量数据的封装和可靠传输过程。此外， iSCSI 提供了在 IP 网络封装 SCSI 命令，且运行在 TCP 上。 iSCSI 包含四个组成部分： iSCSI 地址和命名规则 iSCSI 会话管理 iSCSI 差错处理 iSCSI 安全性
