第三章燃气轮机3.1概述（1）燃烧室功用及重要性1.保证燃机在各种工况下，将燃料化学能转换为热能，加热压气机压缩的空气，用于涡轮膨胀做功。
2.燃烧室是燃机的主要部件之一，燃机的性能、可靠性、寿命皆与它有密切关系。
（2）燃烧室的工作条件①燃烧室在高温、大负荷下工作②燃烧室在变工况下工作③燃烧室在具有腐蚀性的环境下工作④燃烧室内的燃烧过程是一个极其复杂的物理化学过程⑤燃烧室中的燃烧在高速气流及贫油混合气情况下进行（“空气分股”、“减速扩压”、“反向回流”）（3）燃烧室的设计要求①不同工况下，燃烧室工作应稳定②燃烧要安全③燃烧室具有最小的流体阻力④燃烧室出口温度场应能满足涡轮的要求⑤在任何使用条件下，燃烧室都应该迅速、可靠地启动点火，且联焰性好⑥工作寿命长⑦燃烧室的尺寸和质量要小⑧排气污染应能满足国家标准要求⑨检视、装拆和维修应当方便3.2三种基本类型燃烧室的结构概述（1）分管燃烧室1.结构特点管形火焰筒的外围包有一个单独的壳体，构成一个分管，沿燃气轮机周围6-16个这样的分管，各分管用传焰管连通，以传播火焰和均衡压力。
2.优点：①装拆、维修、检修方便②因各个分管的工质流量不大，调试容易，实验结果比较接近实际情况3.缺点：①装拆、维修、检修方便②因各个分管的工质流量不大，调试容易，实验结果比较接近实际情况（2）环管燃烧室1 .结构特点：若干个火焰筒均匀排列安装在同一个壳体内，相邻火焰燃烧区之间用传焰管连通。
2.优点：①适合与轴流式压气机配合，布局紧凑、尺寸小、刚性小；②气流转弯小，流体阻力小，热散失亦小；③调试比较容易，加工制造的工作量比分管小。
3.缺点：①燃烧室出口温度场沿周向不够均匀；②燃烧室的流体损失较大；③耗费的材料、工时较多；④质量较重。
（3）环形燃烧室1.结构特点：内、外壳体与环管燃烧室类似，但火焰筒却有很大差别。
在内外壳体之间的环形腔中，布置了一个呈环形的火焰筒，即火焰筒内外壁构成环形主燃区。

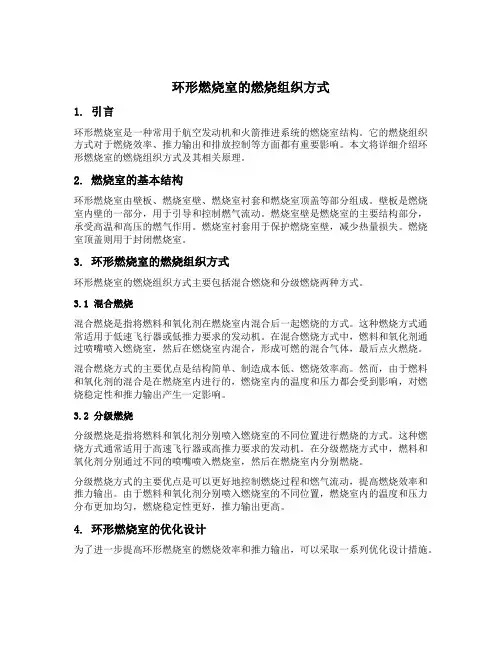

环形燃烧室的燃烧组织方式1. 引言环形燃烧室是一种常用于航空发动机和火箭推进系统的燃烧室结构。
它的燃烧组织方式对于燃烧效率、推力输出和排放控制等方面都有重要影响。
本文将详细介绍环形燃烧室的燃烧组织方式及其相关原理。
2. 燃烧室的基本结构环形燃烧室由壁板、燃烧室壁、燃烧室衬套和燃烧室顶盖等部分组成。
壁板是燃烧室内壁的一部分，用于引导和控制燃气流动。
燃烧室壁是燃烧室的主要结构部分，承受高温和高压的燃气作用。
燃烧室衬套用于保护燃烧室壁，减少热量损失。
燃烧室顶盖则用于封闭燃烧室。
3. 环形燃烧室的燃烧组织方式环形燃烧室的燃烧组织方式主要包括混合燃烧和分级燃烧两种方式。
3.1 混合燃烧混合燃烧是指将燃料和氧化剂在燃烧室内混合后一起燃烧的方式。
这种燃烧方式通常适用于低速飞行器或低推力要求的发动机。
在混合燃烧方式中，燃料和氧化剂通过喷嘴喷入燃烧室，然后在燃烧室内混合，形成可燃的混合气体，最后点火燃烧。
混合燃烧方式的主要优点是结构简单、制造成本低、燃烧效率高。
然而，由于燃料和氧化剂的混合是在燃烧室内进行的，燃烧室内的温度和压力都会受到影响，对燃烧稳定性和推力输出产生一定影响。
3.2 分级燃烧分级燃烧是指将燃料和氧化剂分别喷入燃烧室的不同位置进行燃烧的方式。
这种燃烧方式通常适用于高速飞行器或高推力要求的发动机。
在分级燃烧方式中，燃料和氧化剂分别通过不同的喷嘴喷入燃烧室，然后在燃烧室内分别燃烧。
分级燃烧方式的主要优点是可以更好地控制燃烧过程和燃气流动，提高燃烧效率和推力输出。
由于燃料和氧化剂分别喷入燃烧室的不同位置，燃烧室内的温度和压力分布更加均匀，燃烧稳定性更好，推力输出更高。
4. 环形燃烧室的优化设计为了进一步提高环形燃烧室的燃烧效率和推力输出，可以采取一系列优化设计措施。
4.1 燃烧室形状设计燃烧室的形状对于燃烧效率和推力输出有重要影响。
合理的燃烧室形状可以使燃气流动更加顺畅，减少能量损失。
常见的燃烧室形状包括圆形、椭圆形和矩形等，具体形状的选择需要根据具体应用和设计要求进行优化。
燃烧与燃烧室设计原理燃烧，指的是物质与氧气发生化学反应时，释放出能量，并产生热、光等现象的过程。
而燃烧室，则是控制燃烧过程的装置。
本文将从燃烧和燃烧室的基本原理入手，介绍燃烧室设计的一些重要原则。
一、燃烧的基本原理燃烧的基本原理是“燃料氧化”，即燃料与氧气发生化学反应，生成二氧化碳、水蒸气和能量。
燃料可以是固体、液体或气体，其中最常见的燃料是石油、天然气和煤炭。
而氧气则来自于空气，空气中氧气的含量约为21%。
在燃烧过程中，燃料需要达到燃点温度才能起火。
一旦起火，就会产生火焰，并伴随着火焰释放出的热量和光线。
火焰的颜色和温度与燃烧所用的燃料种类和燃烧条件有关。
二、燃烧室的基本要素燃烧室是进行燃烧反应的场所，其设计需要考虑以下几个基本要素：1. 空间容积：燃烧室的大小直接影响燃烧的强度和持续时间。
一般来说，燃烧室的容积应根据具体需求确定，容积过小可能导致不完全燃烧，容积过大则会降低燃烧效率。
2. 空气供应：燃烧需要氧气的参与，因此燃烧室的设计中要考虑充足的空气供应。
通常通过进风口或进气口将空气引入燃烧室，确保燃料能够充分与氧气反应。
3. 确保燃料的混合均匀：在燃烧过程中，燃料需要充分与氧气混合才能进行燃烧反应。
因此，燃烧室的设计需要考虑燃料的喷射方式、喷射角度等因素，确保燃料与氧气能够均匀混合。
4. 热量损失控制：燃烧室的设计中需要尽量减少热量损失，提高燃烧效率。
常见的方式包括使用耐高温材料、合理安排燃料喷射口和气流流动等。
三、燃烧室设计的原则在进行燃烧室设计时，需要遵循以下原则：1. 安全性原则：燃烧室的设计应确保燃烧过程稳定且可靠，避免出现意外事故。
必要时，可以采取增加防火材料、排气系统和防爆装置等安全措施。
2. 高效性原则：燃烧室的设计应尽量提高燃烧效率，充分利用燃料的能量。
这可以通过优化空气供应、提高燃料混合均匀度、减少热量损失等方式实现。
3. 可持续性原则：燃烧室的设计应考虑环保因素，减少污染物的排放。
燃烧室工作原理
燃烧室是内燃机中的一个重要组成部分，其主要功能是将燃油与空气混合并燃烧产生高温高压气体，驱动活塞运动。
燃烧室通常由气缸体、活塞、气缸盖和喷油喷嘴等部件组成。
燃烧室工作原理可以分为四个基本过程：进气过程、压缩过程、燃烧过程和排气过程。
首先是进气过程。
活塞在下行过程中，通过曲轴的转动带动进气门打开，使混合气体（由燃油和空气组成）进入燃烧室。
进气门关闭后，活塞开始上行，将进气气体压缩。
接下来是压缩过程。
活塞上升时，压缩气体的体积减小，压力增加。
在这个过程中，混合气体被压缩到较小的体积，使其温度和压力升高。
然后是燃烧过程。
在活塞接近顶点位置时，喷油喷嘴向燃烧室内喷射燃油。
燃油与空气混合后点燃，形成火焰。
燃烧产生的高温高压气体迅速膨胀，推动活塞向下运动，从而输出动力。
最后是排气过程。
当活塞接近下行过程的末尾时，排气门打开，将燃烧后的废气排出燃烧室。
然后活塞再次上行，完成一个工作循环。
总的来说，燃烧室是通过控制燃料的喷射、混合和点火，使其在高温高压状态下进行燃烧，转化为机械能。
这一过程是内燃机正常运行的基础，也是产生动力的关键。
甲醇燃烧机结构甲醇燃烧机是一种利用甲醇作为燃料进行燃烧的设备，其结构设计合理与否直接关系到其燃烧效率和安全性能。
下面将介绍甲醇燃烧机的结构组成及其工作原理。
一、甲醇燃烧机结构组成1. 燃烧室：燃烧室是甲醇燃烧机的核心部件，负责将甲醇与空气混合并进行燃烧。
燃烧室通常由燃烧室壁、燃烧室顶部和底部以及燃烧室进气口组成。
燃烧室壁通常采用耐高温材料制成，以承受高温和高压的燃烧环境。
2. 燃料供给系统：燃料供给系统主要由甲醇储罐、泵和喷嘴组成。
甲醇储罐用于存储甲醇，泵负责将甲醇从储罐中抽取出来并送至喷嘴。
喷嘴将甲醇喷入燃烧室，与空气混合后进行燃烧。
3. 空气供给系统：空气供给系统负责将空气引入燃烧室，与甲醇进行混合燃烧。
空气供给系统通常由风机、空气过滤器和风门组成。
风机产生强大的气流将空气吸入燃烧室，空气过滤器用于过滤空气中的杂质，风门用于调节空气的流量。
4. 控制系统：控制系统是甲醇燃烧机的大脑，负责监测和控制燃烧过程中的各项参数，以保证燃烧的安全和稳定。
控制系统通常由传感器、控制器和执行机构组成。
传感器用于监测燃烧室内的温度、压力和流量等参数，控制器根据传感器的信号控制执行机构的动作，以调整燃烧室内的甲醇和空气的供给。
二、甲醇燃烧机工作原理甲醇燃烧机的工作原理是将甲醇与空气混合后进行燃烧，产生高温和高压的燃烧气体，从而释放出能量。
其工作步骤如下：1. 燃料供给：甲醇从储罐中被泵抽取出来，通过喷嘴喷入燃烧室。
喷嘴通过调整喷射角度和喷射速度，使甲醇均匀地喷入燃烧室。
2. 空气供给：风机产生的气流将空气吸入燃烧室，与喷入的甲醇混合。
空气过滤器可以过滤空气中的杂质，保证燃烧室内的空气质量。
3. 燃烧过程：甲醇与空气混合后，在燃烧室内进行燃烧。
燃烧过程中产生的高温和高压气体通过燃烧室出口排出。
4. 控制系统：传感器监测燃烧室内的温度、压力和流量等参数，控制器根据传感器的信号调整甲醇和空气的供给，以保证燃烧的安全和稳定。
燃烧室工作原理探究燃烧室是一种关键性的元件，在许多热能转换系统中发挥着重要的作用。
它主要负责燃烧燃料，产生高温高压气体，从而转化为机械能或热能。
本文将深入探究燃烧室的工作原理，以及相关的燃烧技术。
一、燃烧室的基本原理燃烧室作为热能转换系统中的核心部分，其基本原理是将燃料与氧气进行高效的燃烧，从而释放出能量。
燃料在燃烧室中通过与氧气的反应产生化学能，进一步转化为热能或机械能。
燃烧室通常由一个封闭的容器组成，内部有适当的供氧系统和燃料喷射系统。
通过可控的燃气或燃油进气，形成可燃混合物；同时，引入适当的空气或氧气作为氧化剂。
当燃料与氧气混合在一起，在适当的温度和压力条件下，燃烧反应就会发生。
二、燃烧过程的基本步骤燃烧过程可以大致分为四个基本步骤：点火、起燃、燃烧和燃尽。
1. 点火：点火是燃烧过程中的开始阶段。
通过点燃初始的混合气体，引发燃烧反应，开始释放能量。
2. 起燃：起燃是指点火后燃料和氧气混合物的燃烧反应进一步进行。
通过点火后释放出的热量，进一步加热燃料和氧气混合物，使燃烧反应持续进行。
3. 燃烧：燃烧是燃料和氧气混合物在足够的温度和压力下进行的化学反应。
在这一过程中，碳氢化合物和氧气发生反应，产生二氧化碳和水蒸气，并释放出热量。
4. 燃尽：当燃料和氧气混合物中的燃料完全燃烧完毕时，燃尽阶段开始。
此时，燃料已经完全转化为二氧化碳和水蒸气，并且没有剩余的可燃物。
三、燃烧室的设计与优化为了提高燃烧效率和减少排放物的产生，燃烧室的设计和优化变得至关重要。
以下是几个常见的改进措施。
1. 燃料喷射系统优化：通过设计合理的燃料喷射系统，可以实现燃料与氧气的充分混合，增加燃烧反应的效率。
2. 燃烧室壁面冷却：在高温高压燃烧室中，冷却壁面的设计可以有效降低燃烧室的温度，减少燃料的热损失。
3. 燃烧室湍流控制：通过优化燃气或燃油喷射系统，可以使燃料在燃烧室内形成适当的湍流，提高燃料与氧气的混合和燃烧效率。
4. 燃烧室几何形状：燃烧室的几何形状对于燃烧反应的传播速率和能量释放有重要影响。
燃气燃烧器构造及原理燃气燃烧器是一种用于产生高温燃烧的设备，常见于家用燃气锅炉、工业炉等。
它通过将燃气与空气混合并点燃，释放高温热能。
燃气燃烧器主要由以下几个部分组成：1. 燃气供应系统：包括燃气管道、燃气调节阀和燃气喷嘴等。
燃气通过管道输送至燃气调节阀，在阀门的调节下进一步控制燃气量，并通过燃气喷嘴喷入燃烧器中。
2. 空气供应系统：包括风机和进气口等。
风机通过产生风压将空气吸入燃烧器中，并与燃气充分混合。
3. 点火系统：包括点火电极和高压发火器等。
点火电极位于燃烧器的点火位置，通过高压发火器产生高压电弧，点燃混合后的燃气和空气。
4. 燃烧室：是燃气燃烧过程的主要场所。
在燃烧室中，混合后的燃气和空气通过点火后燃烧，产生高温热能。
燃烧室的结构和材料需要具备耐高温、防腐蚀等特点，以确保燃烧器的安全可靠性。
燃气燃烧器的燃烧过程主要分为以下几个阶段：1. 点火和预热阶段：点火电极和高压发火器通过产生电弧点燃燃气和空气混合物，燃烧器开始预热。
2. 稳定燃烧阶段：在预热阶段后，燃烧器进入稳定燃烧状态。
燃气和空气在燃烧室中充分混合，通过点火后的火焰维持燃烧。
这一阶段需要保持适当的燃气和空气比例，以确保燃烧效果和热量输出的稳定性。
3. 燃烧调节阶段：根据需求调节燃气和空气的供给量，以控制燃烧器的输出功率。
一般情况下，通过调节燃气调节阀和风机的转速来实现。
4. 熄火和停止阶段：当不再需要燃烧器输出热能时，关闭燃气调节阀和风机即可停止燃烧过程。
总的来说，燃气燃烧器利用燃气和空气的混合燃烧产生高温热能，通过控制燃气和空气的供给量，以及点火和预热等过程，实现燃料的有效利用和高效能输出。
