变电站常见故障及处理方法课件

变电站常见故障原因以及处理措施变电站故障常见于高压系统电压和投入到低压分布系统的电量显著减少，极限值已经超出设定的参数范围，未能满足网络的工作要求。

故障的出现可能是由于设备损坏，以及不合理的操作接地、变压器故障等原因引起。

一、变压器故障变压器是变电站中重要的设备之一，故障多种多样，最常见的是冷却故障、绝缘故障、外壳温升过高等。

对于冷却故障，常规的处理方案是根据变压器旧的的损耗重新进行配置，超过限度的检修处理，以缩短变压器的故障时间;重新进行油位检测，增加油位，并定期进行换油保养;更换绝缘性较差的部件， sol展开故障检修，尽量缩短故障时间。

对于绝缘故障，应充分维护绝缘设备，每两年进行一次定期检查，以保证绝缘设备正常运行。

二、操作故障变电站操作故障是指除变压器外其他设备内出现的故障，如中央控制系统失效、线路跳闸、传动系统故障、紧急故障、设备调整等。

一般情况下，人为操作导致的故障是由于设备调整不当或程序操作失误，如机片短路、保护动作、滞后跳闸等；外界的污染或环境条件对转子外壳产生的作用可能造成操作故障，如空气绝缘柱严重污淹、机身温度升高太快等。

处理方法：及时定位突发原因，采取必要的措施解决。

可以采取迅速恢复操作技术采取切换机转换操作方式把变电站转换成梯形供电系统，采用现用现备双重报备技术把机组改造成棒状，断桥，冗余供电技术把变电站改造成双交复供电系统，这样最大限度地保证服务的安全和可靠性。

三、仪表和控制系统故障仪表控制系统是变电站故障维护的重要组成部分。

一般来说，由于交流和直流仪表设备大多是局部控制，设计上以安全抑制设计为主，出现故障时状态十分不确定，处理难度较大。

绝大部分仪表控制系统故障由于软件、架构和配置与组态问题需要进行恢复，并对系统进行及时调整，防止故障再次发生，以保证变电站正常安全运行。

处理方法：1、首先要切实明确诊断控制仪表出现的故障，同时明确控制体系交互过程、计算机监测保护运行等；2、再对控制系统进行系统复位，在满足系统界面修复条件下，重新进行调试、诊断；3、保持系统的稳定性，确保变电站的安全投运；4、定期进行系统的巡检检修，及时发现仪表控制系统的问题，及时实施维修措施。

一、变电站变电运行常见故障1.线路跳闸。

变电站变电运行中的线路设置十分复杂，发生概率最高的故障问题主要为线路跳闸，诱发因素主要包括线路误动、线路发生短路等。

会影响变电站的正常运行，增加变电站的运行压力。

另外该故障还会对其他线路产生较为严重的影响，增加线路的损耗，无法保证变电站的平稳运行。

2.母线PT事故。

母线在变电运行中与其相接的设备发生故障，将会直接影响到母线的正常工作，影响电力系统的可靠性以及安全性。

为了能够解决这方面问题，相关工作人员还需要在工作中做好母线开关跳闸的记录，有了充足的数据之后，能够更精准的判断出现母线出现故障的原因，另外还需要定期连接母线的设备进行检查，从而才能发现其它设备在工作中是否会对母线工作产生影响，另外在工作中还需要做好信号复位工作，注重后期维护。

工作人员需要重视母线PT事故，防止母线跳闸引发重大的安全问题，影响变电的安全运行。

3.主变三侧开关跳闸。

若变电站内部故障、变电运行中开关拒动现象都会引发主变三侧开关跳闸故障。

一旦出现此类故障，要对设备以及保护掉牌进行仔细检查与分析，了解造成故障的主要原因，及早发现及早解决。

因引发因素很多，在分析故障原因时须小心谨慎，确定故障的原因，尽快解决，保障变电站正常运行。

4.主变低压侧开关跳闸。

引发原因有三种：一是开关出现误动现象；二是母线发生故障；三是出现越级跳闸现象。

此类故障一旦发生就会对整个变电运行造成不利影响，影响线路的平稳运行。

二、变电站运行故障解决方案1.线路跳闸问题处理措施。

在变电运行过程中中，一旦出现线路跳闸，应该及时做好应对措施，并对线路进行保护，接着应该对线路进行周密的检查。

在工作中首先需要保证回路的安全，在此基础上对线路CT以及其他出口部位开展有序的排查工作，根据以往故障排查经验，对线路存在的故障进行判断。

另外还需要重点排查三相拐臂是否存在跳闸开关的问题，对于开关指示器以及修复线圈的位置是工作人员排查的重点内容。

变电所常见故障的分析及处理方法
编写背景
变电所作为电力系统中传输与分配电能的重要组成部分，其稳定运行对于电力系统的正常运转至关重要。

然而，由于其工作环境特殊，设备复杂，经常会发生故障。

为了确保变电所的安全稳定运行，我们需要了解变电所常见故障的分析及处理方法。

常见故障分析及处理方法
1. 异常声响
变电设备在运行时会有些许噪音，但如果出现异常声响就需要重视了。

可能是设备内部的电气或机械故障，需要立即停机检查。

处理方法：
•立即停机检查电气或机械故障原因；
•如有需要，更换损坏部件；
•经过维修检查后再启动设备。

2. 频繁跳闸
因各种故障导致的频繁跳闸不仅会影响生产，也会损坏设备。

处理方法：
•处理设备过载、短路或接地等直接原因；
•检查设备接线是否正常；
•调整设备参数，保证设备的稳定运行。

3. 母线积碳
母线积碳是变电站常见的一个故障。

由于使用时间较长或者操作不当，母线内壁容易形成一层厚厚的氧化物膜，使电流传递和散热变得
困难，导致设备温度升高，从而出现各种故障。

处理方法：
•对被积碳的设备线路进行清理；
•对积碳的绝缘部分进行维护和保养；
•对积碳较深的设备进行深度清洁。

总结
变电所的故障原因复杂，处理方法多种多样。

按照正确的操作规程，发现并及时处理故障，是确保变电站安全稳定运行的关键。

希望以上
内容能够帮助大家更好地了解变电所常见故障及其处理方法。

变电站事故处理培训课件•事故处理基本概念与原则•常见变电站事故类型及原因•事故现场应急处置措施•事故原因分析与责任追究目录•预防措施与安全管理建议CHAPTER事故处理基本概念与原则变电站事故定义及分类变电站事故定义事故分类事故处理重要性保障电网安全稳定运行及时、有效地处理变电站事故，能够防止事故扩大，减少对电网的影响，保障电网安全稳定运行。

提高供电可靠性事故处理能够迅速恢复供电，缩短停电时间，提高供电可靠性，满足社会生产和生活的用电需求。

提升企业应急管理能力事故处理是企业应急管理的重要组成部分，通过事故处理能够检验和提升企业的应急管理能力。

应急处理原则与流程应急处理原则应急处理流程CHAPTER常见变电站事故类型及原因变压器故障断路器故障隔离开关故障030201设备故障引发事故人为操作失误导致事故误操作违反安全规定维护不当自然灾害引发事故暴雨洪涝雷电灾害可能导致设备浸水、地基塌陷等，影响设备安全运行。

地震灾害动物影响如小动物进入设备区造成短路等，可能导致设备损坏或引发火灾。

外力破坏如盗窃、故意损坏设备等，可能导致设备停运或引发事故。

施工质量问题如设备安装不规范、接线错误等，可能留下安全隐患，导致事故发生。

外部因素导致事故CHAPTER事故现场应急处置措施立即切断电源，确保人员安全0102迅速组织救援，抢救受伤人员防止事故扩大，采取紧急措施在救援过程中，要采取措施防止事故扩大。

对于可能引发火灾、爆炸等危险情况的事故，要立即启动相应的紧急措施，如使用灭火器、灭火器材等进行灭火。

同时，要对现场进行隔离和警戒，防止无关人员进入事故现场，避免造成二次伤害。

及时报告上级，启动应急预案CHAPTER事故原因分析与责任追究事故原因调查与分析方法01020304现场勘查调查询问分析化验事故原因确定责任追究与处罚措施责任划分01处罚措施02整改要求03总结经验教训，提出改进措施总结经验教训从事故中深刻总结经验教训，分析事故发生的深层次原因，避免类似事故再次发生。

定义电压变换电流分配电力系统保护定义及功能分类及特点分类设备密集电压等级多技术要求高断路器变压器隔离开关继电保护母线相关术语解析变压器变压器的作用变压器的类型变压器的结构变压器的运行与维护用于控制、保护和切断高压电路中的设备，保证电力系统的安全运行。

高压开关设备的作用高压开关设备的类型高压开关设备的结构高压开关设备的运行与维护包括断路器、负荷开关、隔离开关、接地开关等。

主要由触头系统、灭弧系统、操作系统、绝缘支撑件等组成。

需要定期进行巡视检查、预防性试验、故障诊断与处理等。

高压开关设备保护与控制装置保护与控制装置的作用用于监测电力系统的运行状态，当发生故障或异常时，及时切断故障电路或调整系统运行方式，保证电力系统的安全稳定运行。

保护与控制装置的类型包括继电保护装置、自动重合闸装置、备自投装置、安全自动装置等。

保护与控制装置的结构主要由测量比较元件、逻辑判断元件、执行元件等组成。

保护与控制装置的运行与维护需要定期进行巡视检查、预防性试验、故障诊断与处理等。

辅助设备的运行与维护需要定期进行巡视检查、预防性试验、故障诊断与处理等，同时还需要注意对辅助设备的维护和保养，以延长其使用寿命。

辅助设备的作用为变电站主要设备提供必要的辅助服务，保证变电站的正常运行。

辅助设备的类型包括站用电源系统、直流电源系统、防雷接地系统、照明系统、消防系统等。

辅助设备的结构根据不同类型的辅助设备，其结构也有所不同，但一般都包括电源、控制保护、测量显示等部分。

辅助设备电气设备组成变电站主要由变压器、断路器、隔离开关、母线、互感器、避雷器等电气设备组成。

变电站基本概念变电站是电力系统中的关键节点，用于变换电压、汇集和分配电能，保证电能的安全、经济、优质传输。

运行原理通过变压器将高电压变换为低电压或相反，以满足不同电压等级电网的互联和用户需求。

同时，通过各类开关设备实现电路的通断和故障隔离。

运行原理简述操作规范严格执行“两票三制”，即工作票、操作票制度，交接班制、巡回检查制、设备定期试验轮换制。

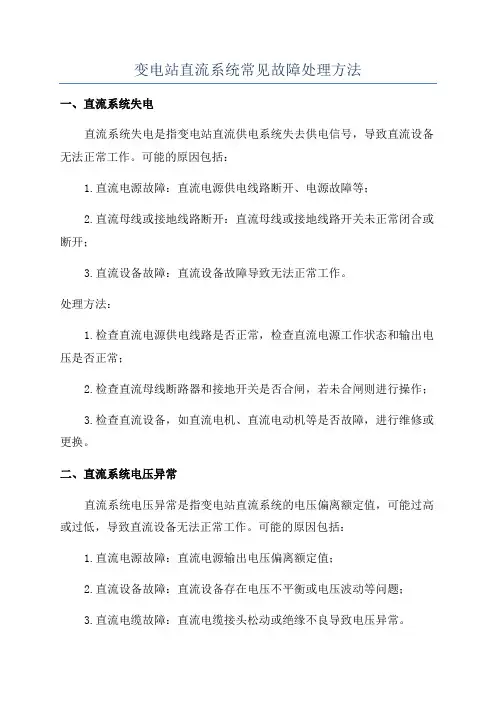

变电站直流系统常见故障处理方法一、直流系统失电直流系统失电是指变电站直流供电系统失去供电信号，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源供电线路断开、电源故障等；2.直流母线或接地线路断开：直流母线或接地线路开关未正常闭合或断开；3.直流设备故障：直流设备故障导致无法正常工作。

处理方法：1.检查直流电源供电线路是否正常，检查直流电源工作状态和输出电压是否正常；2.检查直流母线断路器和接地开关是否合闸，若未合闸则进行操作；3.检查直流设备，如直流电机、直流电动机等是否故障，进行维修或更换。

二、直流系统电压异常直流系统电压异常是指变电站直流系统的电压偏离额定值，可能过高或过低，导致直流设备无法正常工作。

可能的原因包括：1.直流电源故障：直流电源输出电压偏离额定值；2.直流设备故障：直流设备存在电压不平衡或电压波动等问题；3.直流电缆故障：直流电缆接头松动或绝缘不良导致电压异常。

处理方法：1.检查直流电源输出电压，如果偏离额定值则调整直流电源；2.检查直流设备，如直流电动机、整流装置等是否存在故障，进行维修或更换；3.检查直流电缆接头是否紧固，如发现接头松动则加固，如果发现绝缘问题则进行绝缘检查和修复。

三、直流系统短路故障直流系统短路故障是指变电站直流系统发生短路现象，可能导致设备损坏甚至引发火灾。

可能的原因包括：1.直流设备故障：直流设备内部短路导致故障；2.直流电缆损坏：直流电缆绝缘破损或接头松动导致短路故障；3.异物进入：在直流设备内部或直流电缆中存在异物导致短路故障。

处理方法：1.检查直流设备是否存在内部短路，如果发现则进行维修或更换；2.检查直流电缆是否存在绝缘破损或接头松动，进行修复或更换；3.定期对直流设备和电缆进行清理，避免异物进入。

四、电池组故障电池组是变电站直流系统的重要部分，常见故障包括电池电压下降、容量减小等问题。

可能的原因包括：1.电池老化：电池组使用时间长导致老化；2.充电不良：电池充电系统故障导致电池无法正常充电；3.温度过高：电池工作环境温度过高导致电池容量减小。
