一次完整GSM主被叫通话的信令流程1.一次完整主叫通话的信令流程Mobile Station NetworkSystem information type 1Channel RequestImmediate AssignmentCM Service RequestClassmark Change控制参数更改CM Service AcceptAuthentication Request鉴别请示Authentication ResponseCiphering Mode Command 计算类型命令Ciphering Mode CompleteSetupCall ProceedingAssignment CommandAssignment CompleteAlerting 发信号ConnectConnect acknowledge 确认DisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令(1)在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI(临时用户识别码),如果为主叫起呼,则从Channel Request信令开始计算(2)Ciphering Mode 为加密模式(3)在Setup之后若手机为主叫则是Call Proceeding,手机为被叫则是Call Confirmed(证实)。
一次完整被叫通话的信令流程MobileStation NetworkPaging RequestChannel RequestImmediate AssignmentPaging ResponseClassmark ChangeAuthentication RequestAuthentication ResponseCiphering Mode CommandCiphering Mode CompleteSetupCall ConfirmedAssignment CommandAssignment CompleteAlertingConnectConnect acknowledgeDisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令(1)在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI。

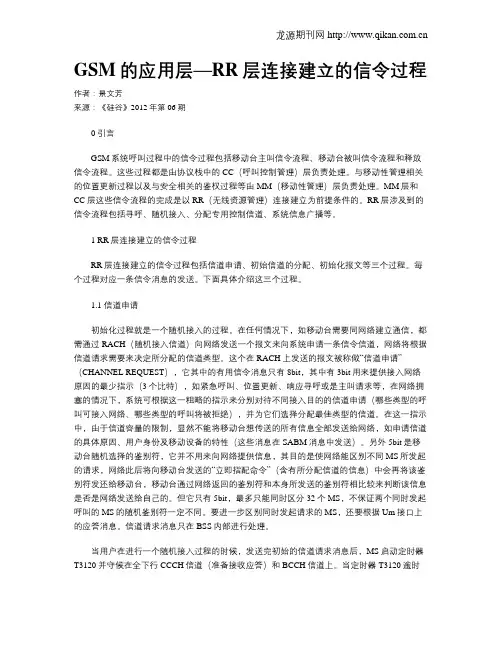

GSM的应用层—RR层连接建立的信令过程作者:景文芳来源:《硅谷》2012年第06期0 引言GSM系统呼叫过程中的信令过程包括移动台主叫信令流程、移动台被叫信令流程和释放信令流程。
这些过程都是由协议栈中的CC(呼叫控制管理)层负责处理。
与移动性管理相关的位置更新过程以及与安全相关的鉴权过程等由MM(移动性管理)层负责处理。
MM层和CC层这些信令流程的完成是以RR(无线资源管理)连接建立为前提条件的。
RR层涉及到的信令流程包括寻呼、随机接入、分配专用控制信道、系统信息广播等。
1 RR层连接建立的信令过程RR层连接建立的信令过程包括信道申请、初始信道的分配、初始化报文等三个过程。
每个过程对应一条信令消息的发送。
下面具体介绍这三个过程。
1.1 信道申请初始化过程就是一个随机接入的过程。
在任何情况下,如移动台需要同网络建立通信,都需通过RACH(随机接入信道)向网络发送一个报文来向系统申请一条信令信道,网络将根据信道请求需要来决定所分配的信道类型。
这个在RACH上发送的报文被称做“信道申请”(CHANNEL REQUEST),它其中的有用信令消息只有8bit,其中有3bit用来提供接入网络原因的最少指示(3个比特),如紧急呼叫、位置更新、响应寻呼或是主叫请求等,在网络拥塞的情况下,系统可根据这一粗略的指示来分别对待不同接入目的的信道申请(哪些类型的呼叫可接入网络、哪些类型的呼叫将被拒绝),并为它们选择分配最佳类型的信道。
在这一指示中,由于信道容量的限制,显然不能将移动台想传送的所有信息全部发送给网络,如申请信道的具体原因、用户身份及移动设备的特性(这些消息在SABM消息中发送)。
另外5bit是移动台随机选择的鉴别符,它并不用来向网络提供信息,其目的是使网络能区别不同MS所发起的请求,网络此后将向移动台发送的“立即指配命令”(含有所分配信道的信息)中会再将该鉴别符发还给移动台,移动台通过网络返回的鉴别符和本身所发送的鉴别符相比较来判断该信息是否是网络发送给自己的。

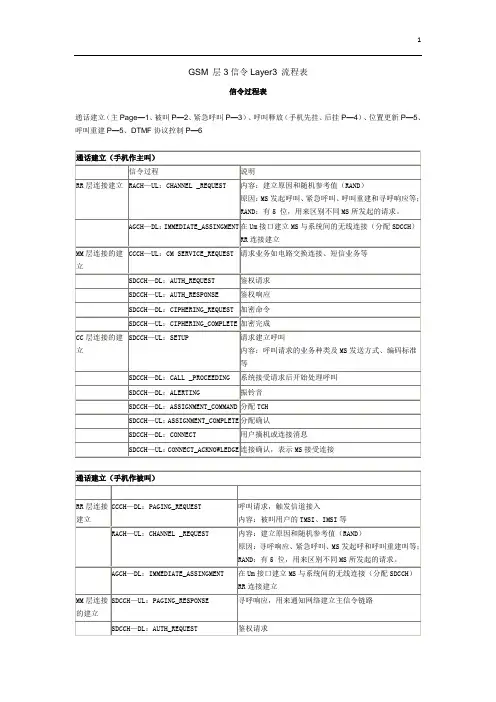

GSM 层3信令Layer3 流程表信令过程表通话建立(主Page—1、被叫P—2、紧急呼叫P—3)、呼叫释放(手机先挂、后挂P—4)、位置更新P—5、呼叫重建P—5、DTMF协议控制P—6系统消息包括:当前网络、位置区和小区的识别消息;切换的测量消息和进程消息;控制信道结构的描述消息;小区可选项消息;邻小区小区常用系统信息分为:System Information 1,2,2bis,2ter,3,4,5,5bis,5ter,6,7,8,13系统消息的传送方式:BCCH——空闲模式,System Information 1-4,7,8SACCH——通信模式,System Information 5,6系统消息1(仅用于跳频)小区信道描述,包括:小区BCCH频点,跳频频点RACH控制参数,包括:Max_retrains,Tx_integer,CBA,RE(呼叫重建),EC(紧急呼叫),AC(用户级别)系统消息2邻小区说明,包括邻小区的侦听频点PLMN允许指示,包括NccPermitRACH控制参数系统消息3小区识别号,CellID位置区识别号,LAI控制信道说明,包括:ATT,AGBLK,CCCH-Conf,MFRMS,T3212小区选项,包括:PWRC,DTX,RadioLinkTimeOut小区选择参数,包括:TXPwr,AccMin,CRHRACH控制参数系统信息4位置区识别号小区选择参数RACH控制参数CBCH信道说明,包括:SDCCH的组合方式,TN,TSC,H,MAIO,HSN,ARFCN系统消息5邻小区说明系统消息6小区识别号位置区识别号小区选项PLMN允许指示系统消息7、8小区重选参数,包括:PI,CBQ,CRO,T0,PT系统消息13GPRS信息参数,包括:GPRS功率控制参数,PBCCH结构描述,RAC(路由区域码),接入优先级,网络控制顺序GSM层3协议平面图:GSM层3消息简介:无线端的信令接续流程:切换失败:。

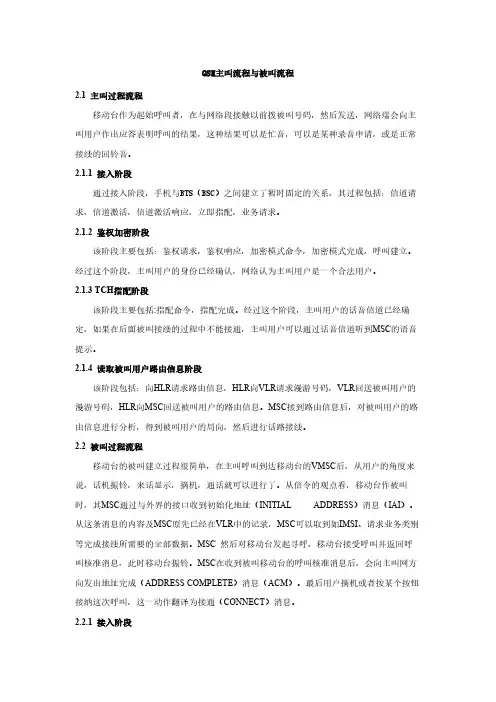

GSM主叫流程与被叫流程2.1 主叫过程流程移动台作为起始呼叫者,在与网络段接触以前拨被叫号码,然后发送,网络端会向主叫用户作出应答表明呼叫的结果,这种结果可以是忙音,可以是某种录音申请,或是正常接续的回铃音。
2.1.1 接入阶段通过接入阶段,手机与BTS(BSC)之间建立了暂时固定的关系,其过程包括:信道请求,信道激活,信道激活响应,立即指配,业务请求。
2.1.2 鉴权加密阶段该阶段主要包括:鉴权请求,鉴权响应,加密模式命令,加密模式完成,呼叫建立。
经过这个阶段,主叫用户的身份已经确认,网络认为主叫用户是一个合法用户。
2.1.3 TCH指配阶段该阶段主要包括:指配命令,指配完成。
经过这个阶段,主叫用户的话音信道已经确定,如果在后面被叫接续的过程中不能接通,主叫用户可以通过话音信道听到MSC的语音提示。
2.1.4 读取被叫用户路由信息阶段该阶段包括:向HLR请求路由信息,HLR向VLR请求漫游号码,VLR回送被叫用户的漫游号码,HLR向MSC回送被叫用户的路由信息。
MSC接到路由信息后,对被叫用户的路由信息进行分析,得到被叫用户的局向,然后进行话路接续。
2.2 被叫过程流程移动台的被叫建立过程很简单,在主叫呼叫到达移动台的VMSC后,从用户的角度来说,话机振铃,来话显示,摘机,通话就可以进行了。
从信令的观点看,移动台作被叫时,其MSC通过与外界的接口收到初始化地址(INITIAL ADDRESS)消息(IAI)。
从这条消息的内容及MSC原先已经在VLR中的记录,MSC可以取到如IMSI、请求业务类别等完成接续所需要的全部数据。
MSC 然后对移动台发起寻呼,移动台接受呼叫并返回呼叫核准消息,此时移动台振铃。
MSC在收到被叫移动台的呼叫核准消息后,会向主叫网方向发出地址完成(ADDRESS COMPLETE)消息(ACM)。
最后用户摘机或者按某个按钮接纳这次呼叫,这一动作翻译为接通(CONNECT)消息。

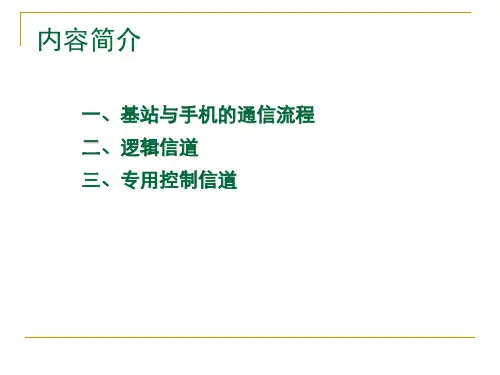

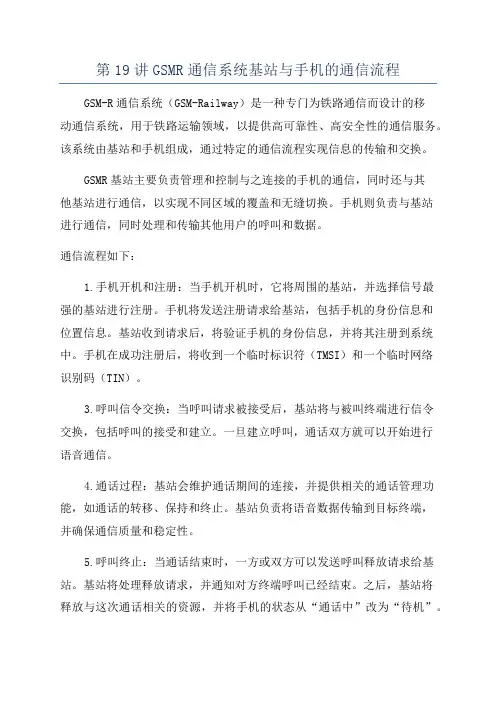

第19讲GSMR通信系统基站与手机的通信流程GSM-R通信系统(GSM-Railway)是一种专门为铁路通信而设计的移动通信系统,用于铁路运输领域,以提供高可靠性、高安全性的通信服务。
该系统由基站和手机组成,通过特定的通信流程实现信息的传输和交换。
GSMR基站主要负责管理和控制与之连接的手机的通信,同时还与其他基站进行通信,以实现不同区域的覆盖和无缝切换。
手机则负责与基站进行通信,同时处理和传输其他用户的呼叫和数据。
通信流程如下:1.手机开机和注册:当手机开机时,它将周围的基站,并选择信号最强的基站进行注册。
手机将发送注册请求给基站,包括手机的身份信息和位置信息。
基站收到请求后,将验证手机的身份信息,并将其注册到系统中。
手机在成功注册后,将收到一个临时标识符(TMSI)和一个临时网络识别码(TIN)。
3.呼叫信令交换:当呼叫请求被接受后,基站将与被叫终端进行信令交换,包括呼叫的接受和建立。
一旦建立呼叫,通话双方就可以开始进行语音通信。
4.通话过程:基站会维护通话期间的连接,并提供相关的通话管理功能,如通话的转移、保持和终止。
基站负责将语音数据传输到目标终端,并确保通信质量和稳定性。
5.呼叫终止:当通话结束时,一方或双方可以发送呼叫释放请求给基站。
基站将处理释放请求,并通知对方终端呼叫已经结束。
之后,基站将释放与这次通话相关的资源,并将手机的状态从“通话中”改为“待机”。
除了语音通话,GSM-R系统还支持数据传输和短信功能。
数据传输可以通过GPRS(General Packet Radio Service)进行,用户可以通过手机发送和接收数据包。
短信功能则类似于常规移动通信系统,可以通过手机发送和接收短信。
总之,GSM-R通信系统的通信流程包括手机的开机和注册、呼叫发起、呼叫信令交换、通话过程和呼叫终止等步骤。
该系统通过基站和手机之间的信令和数据交换,提供高可靠性和高安全性的通信服务,满足铁路运输领域的通信需求。
GSM-R通信过程1 GSM-R通信过程1.1 个别呼叫1.1.1 移动终端按MSISDN号码呼叫移动终端(1) 移动终端以被叫移动终端的MSISDN号码发起呼叫。
(2) GSM-R网络收到呼叫后,以MSISDN号码呼叫移动终端,双方建立通信。
(3) 通话完毕,任意一方挂机,呼叫拆除。
1.1.2 移动终端按功能寻址呼叫移动终端(1) 移动终端以功能号码发起对移动终端的个别呼叫。
(2) GSM-R网络收到呼叫后,将被叫移动终端的功能号转换为MSISDN号码,并以MSISDN呼叫移动终端,双方建立通信。
(3) 通话完毕,任意一方挂机,呼叫拆除。
1.1.3 移动终端按ISDN号码寻址呼叫固定终端(1) 移动终端以被叫固定终端的ISDN号码发起呼叫。
(2) GSM-R网络收到ISDN号码,进行号码分析后,把呼叫路由到FAS,并向FAS发送被叫固定终端ISDN号码。
(3) FAS根据ISDN号码呼叫固定终端,双方建立通信。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.4 移动终端按位置寻址呼叫固定终端(1) 移动终端以短号码发起对固定终端的呼叫。
(2) GSM-R网络接收到呼叫,对短号码进行分析,根据移动终端所在位置把短号码转换为被叫固定终端的ISDN号码,并将呼叫路由到相应的FAS。
(3) 由FAS根据ISDN号码呼叫固定终端,双方建立通话。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.5 固定终端按MSISDN号码呼叫移动终端(1) 固定终端以MSISDN号码对移动终端发起呼叫。
(2) FAS收到MSISDN号码,进行号码分析后,判断是移动终端MSISDN号码,把呼叫路由到GSM-R网络,并把MSISDN号码发给GSM-R网络。
(3) GSM-R网络根据MSISDN号码呼叫移动终端,双方建立通信。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.6 固定终端按功能寻址呼叫移动终端(1) 固定终端以功能号码发起对移动终端的个别呼叫。

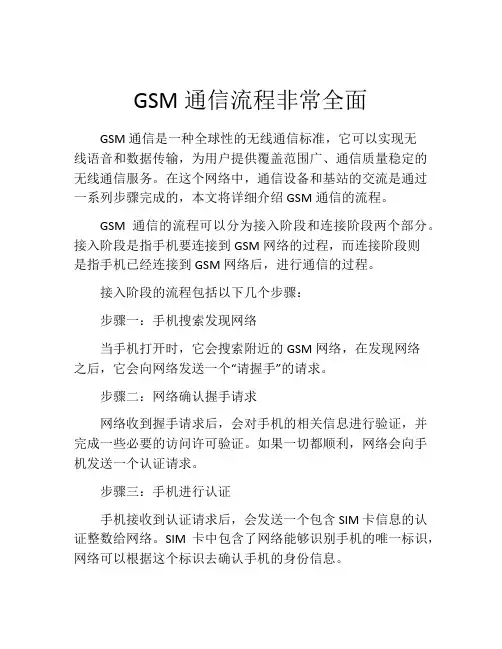

GSM通信流程非常全面GSM通信是一种全球性的无线通信标准,它可以实现无线语音和数据传输,为用户提供覆盖范围广、通信质量稳定的无线通信服务。
在这个网络中,通信设备和基站的交流是通过一系列步骤完成的,本文将详细介绍GSM通信的流程。
GSM通信的流程可以分为接入阶段和连接阶段两个部分。
接入阶段是指手机要连接到GSM网络的过程,而连接阶段则是指手机已经连接到GSM网络后,进行通信的过程。
接入阶段的流程包括以下几个步骤:步骤一:手机搜索发现网络当手机打开时,它会搜索附近的GSM网络,在发现网络之后,它会向网络发送一个“请握手”的请求。
步骤二:网络确认握手请求网络收到握手请求后,会对手机的相关信息进行验证,并完成一些必要的访问许可验证。
如果一切都顺利,网络会向手机发送一个认证请求。
步骤三:手机进行认证手机接收到认证请求后,会发送一个包含SIM卡信息的认证整数给网络。
SIM卡中包含了网络能够识别手机的唯一标识,网络可以根据这个标识去确认手机的身份信息。
步骤四:网络确认认证信息当网络确认手机能够通过认证之后,它会向手机发送一个授权请求。
这个请求包含了手机可以使用网络的基本设置,如信道类型、业务等级、速率等信息。
步骤五:手机确认授权请求手机收到授权请求后,会根据请求内容进行设置。
如果手机不能满足网络的授权要求,它将被阻止进入网络。
连接阶段的流程包括以下几个步骤:步骤一:手机建立连线手机通过向基站发送一个连接请求,与网络建立起连线。
在连线建立之前,手机必须选择一个适合自己的基站,这个过程叫做“寻呼过程”。
步骤二:网络确认连接请求网络收到手机的连接请求后,会对手机的位置进行确认,以便为其分配可用资源。
步骤三:网络资源分配网络为手机分配一个可用的信道,并指定一个时间段给手机进行通信。
步骤四:通信数据传输在网络为手机分配了信道和时间段之后,手机和网络之间就可以进行数据传输了。
传输的内容可能是语音、文字和数据等。
步骤五:挂断通信通信结束后,手机需要向网络发送一个挂断信号。
GSM移动打移动呼叫流程下面咱们再通过一个呼叫过程,进一步加深一下了解。
从手机开机说起吧。
手机B 开机后,先搜索当前可用的频率。
搜索到可用频率后,接下来便要与网络的控制信号建立同步,以便接收和解调网络信号。
正确解调网络信号以后,手机开始位置登记和位置更新。
位置更新成功后,才进入待机状态,监听寻呼信道上的消息,以便随时响应别人对它的呼叫。
这时,手机A想跟它通话,于是拨打手机B的号码。
按发送键后,手机A并不立刻将这个号码发送出去,而是先发起一个业务请求,BTS_A收到后转给BSC_A,BSC_A再转给MSC/VLR_A,VLR_A向手机A所在的HLR请求鉴权所需参数,看能不能接受手机A的业务请求?如果鉴权成功,则通知手机A接受其业务请求。
手机A这时候再将手机B的号码通过建立呼叫消息发给MSC/VLR_A,请求建立到手机B的呼叫。
MSC_A收到请求后,向BSC_A发送指配请求消息,预占BSC_A到MSC_A之间的通话链路。
BSC_A同样向BTS_A和手机A发送指配请求消息,预占手机A到BSC_A之间的通话链路。
因为手机B不在VLR_A 的服务区,所以MSC_A还得根据手机B的号码,找到手机B所属的HLR,请求HLR提供手机B的路由信息(路由信息请求消息)。
根据位置更新机制,HLR当然知道手机B此刻到哪个VLR了,这里我们假设手机B在VLR_B,于是HLR向VLR_B发送漫游号码请求消息。
VLR_B 于是给手机B分配一个漫游号码,并将漫游号码通过漫游号码响应消息回送给HLR。
HLR 得到漫游号码后,通过路由响应消息将漫游号码发送给MSC_A 。
MSC_A根据漫游号码进行选路,预占中继链路,并将漫游号码通过初始地址消息发给MSC/VLR_B。
VLR_B知道手机B在哪个位置区域,于是向该位置区域所属的BSC_B发送寻呼手机B的消息消息。
BSC_B 向手机B所在的位置区域内的BTS发寻呼消息。
位置区内的BTS向手机B发送寻呼消息。
GSM本局呼叫流程详述1.主叫用户拨号:呼叫的建立始于主叫用户拨号,主叫用户通过手机或其他终端设备输入被叫用户的号码,并按下拨号键进行呼叫请求。
2.手机用户识别:当主叫用户拨号后,手机将发出一个呼叫请求信令,该信令中包含了主叫用户的身份信息和被叫用户的号码。
网络将通过这些信息来识别主叫用户的位置并为其建立通信连接。
3.基站选址:一旦网络确定了主叫用户的位置,系统将根据主叫用户所在的基站区域来选择能够提供最佳覆盖的基站,以便实现通信连接。
4.建立信道:选址完成后,网络将为主叫用户分配一个信道,用于在主叫用户和基站之间进行通信。
这个信道可以是语音信道、数据信道或控制信道,具体取决于呼叫的性质。
5.信令传输:在建立信道后,网络会发送一系列控制信令来确保通信连接的正常建立。
这些信令包括呼叫建立请求、确认信令和连接成功信令等。
6.呼叫转接:一旦主叫用户与基站之间的通信连接建立成功,网络将开始将呼叫请求从基站传输到核心网络,以便与被叫用户进行通信。
7.呼叫传输:核心网络将呼叫请求从基站接入网传输到目标MSC(Mobile Switching Center),MSC将负责根据被叫用户的位置信息找到其所在的基站,并建立与之的通信连接。
8.呼叫接收:被叫用户所在的基站将接收到来自MSC的呼叫请求,并向被叫用户发出呼叫提醒信号,提示用户有来电。
9.呼叫建立:被叫用户接听来电后,通信连接将建立成功,主叫用户和被叫用户之间可以进行语音通信或数据传输。
如果被叫用户拒接来电或者无法接听,系统将发出相应的通知信令。
10.通话结束:总体来说,GSM本局呼叫流程实质上是一个信令控制过程,通过网络中的各个节点之间的协调和通信来实现用户间的通信连接。
通过这些步骤的精确执行,GSM网络能够实现高效的呼叫管理,确保用户间的通信顺畅可靠。

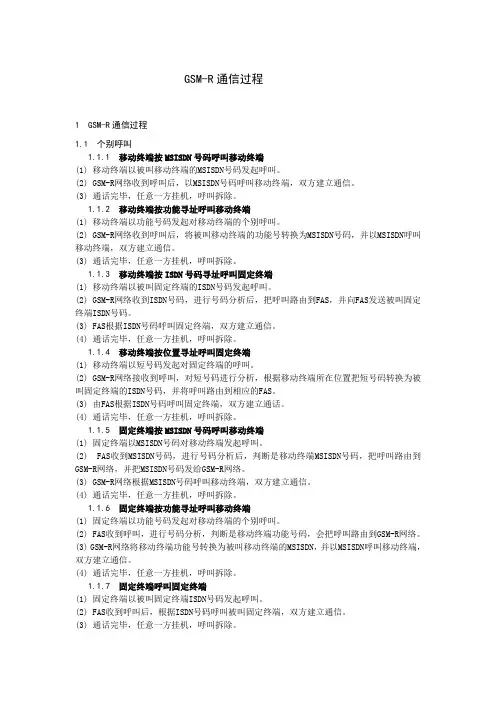

GSM-R通信过程
1 GSM-R通信过程
1.1 个别呼叫
1.1.1 移动终端按MSISDN号码呼叫移动终端
(1) 移动终端以被叫移动终端的MSISDN号码发起呼叫。
(2) GSM-R网络收到呼叫后,以MSISDN号码呼叫移动终端,双方建立通信。
(3) 通话完毕,任意一方挂机,呼叫拆除。
1.1.2 移动终端按功能寻址呼叫移动终端
(1) 移动终端以功能号码发起对移动终端的个别呼叫。
(2) GSM-R网络收到呼叫后,将被叫移动终端的功能号转换为MSISDN号码,并以MSISDN呼叫移动终端,双方建立通信。
(3) 通话完毕,任意一方挂机,呼叫拆除。
1.1.3 移动终端按ISDN号码寻址呼叫固定终端
(1) 移动终端以被叫固定终端的ISDN号码发起呼叫。
(2) GSM-R网络收到ISDN号码,进行号码分析后,把呼叫路由到FAS,并向FAS发送被叫固定终端ISDN号码。
(3) FAS根据ISDN号码呼叫固定终端,双方建立通信。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.4 移动终端按位置寻址呼叫固定终端
(1) 移动终端以短号码发起对固定终端的呼叫。
(2) GSM-R网络接收到呼叫,对短号码进行分析,根据移动终端所在位置把短号码转换为被叫固定终端的ISDN号码,并将呼叫路由到相应的FAS。
(3) 由FAS根据ISDN号码呼叫固定终端,双方建立通话。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.5 固定终端按MSISDN号码呼叫移动终端
(1) 固定终端以MSISDN号码对移动终端发起呼叫。
(2) FAS收到MSISDN号码,进行号码分析后,判断是移动终端MSISDN号码,把呼叫路由到GSM-R网络,并把MSISDN号码发给GSM-R网络。
(3) GSM-R网络根据MSISDN号码呼叫移动终端,双方建立通信。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.6 固定终端按功能寻址呼叫移动终端
(1) 固定终端以功能号码发起对移动终端的个别呼叫。
(2) FAS收到呼叫,进行号码分析,判断是移动终端功能号码,会把呼叫路由到GSM-R网络。
(3) GSM-R网络将移动终端功能号转换为被叫移动终端的MSISDN,并以MSISDN呼叫移动终端,双方建立通信。
(4) 通话完毕,任意一方挂机,呼叫拆除。
1.1.7 固定终端呼叫固定终端
(1) 固定终端以被叫固定终端ISDN号码发起呼叫。
(2) FAS收到呼叫后,根据ISDN号码呼叫被叫固定终端,双方建立通信。
(3) 通话完毕,任意一方挂机,呼叫拆除。
1.2 组呼
1.2.1 移动终端发起组呼
(1) 移动终端以GSM-R组ID向GSM-R网络发起组呼。
(2) GSM-R网络根据主叫移动终端所在小区选择相应的GSM-R组呼区域,按GSM-R组ID向属于该组的移动终端发起GSM-R组呼,使处于组呼区域内的移动终端进入GSM-R组呼状态。
(3) 当只有一个固定终端为调度身份的组成员时,应在GCR中预定义该固定终端的ISDN号码作为调度身份的组成员,由MSC完成组呼。
(4) 当有两个或两个以上的固定终端为调度身份的组成员时,应在GCR中预定义虚拟用户号码作为调度身份的组成员。
MSC把呼叫路由到FAS,并把虚拟用户号码作为被叫号码,把呼叫类型、组呼区域、组呼ID号作为主叫号码发送到FAS。
FAS根据虚拟用户号码组织有线组呼,呼叫预定义的各固定终端进入有线组呼状态,并把呼叫类型、组呼区域号、组呼ID号作为主叫号码发送到固定终端。
(6) 具有调度身份的固定用户可进行全双工通话,无需PTT操作。
(7) 移动终端越出GSM-R组呼区域时,如果该移动终端是发起者,则自动拆除GSM-R组呼;如果不是发起者,则自动退出GSM-R组呼。
(8) 通话完毕,发起组呼的移动终端挂机,组呼拆除。
或者在规定时间内组内无通话时,由系统自动拆除组呼。
1.2.2 固定终端发起组呼
(1) 固定终端以组地址向FAS发起组呼。
(2) FAS收到组地址,进行号码分析。
(3) 当只有该固定终端为调度身份的组成员时,应在GCR中预定义该固定终端的ISDN号码作为调度身份的组成员。
FAS将呼叫路由到MSC,并以主叫的ISDN号码作为主叫号码,以组呼类型、组呼区域号、组呼ID号作为被叫号码发送给MSC,由MSC完成组呼。
(4) 当有两个或两个以上的固定终端为调度身份的组成员时,由FAS组织有线组呼,呼叫预定义的各固定终端进入有线组呼状态,并把呼叫类型、组呼区域号、组呼ID号作为主叫号码发送到固定终端,以便固定终端显示正确的组呼呼入。
如果该组呼成员中包含移动终端,FAS 将呼叫路由到MSC,并以对应的虚拟用户号码作为主叫号码,以组呼类型、组呼区域号、组呼ID号作为被叫号码发送给MSC。
(5) MSC根据组地址向属于该组的移动终端发起GSM-R组呼,使处于组呼区域内的移动终端进入GSM-R组呼状态。
(6) 具有调度身份的固定用户可进行全双工通话,无需PTT操作。
(7) 移动终端越出GSM-R组呼区域时,则自动退出GSM-R组呼。
(8) 通话完毕,发起组呼的固定终端挂机,组呼拆除。
1.3 GSM-R广播
(1) 发起方以GSM-R组地址发起GSM-R广播呼叫。
(2) 预定义为广播小组成员的固定用户和处于组呼区域内被预定义为广播小组成员的移动终端接收到GSM-R广播通知后,进入接收GSM-R广播状态。
(3) 移动终端越出组呼区域时自动退出接收GSM-R广播状态。
(4) 广播完毕,发起广播的终端挂机,广播拆除。
1.4 铁路紧急呼叫
(1) 移动终端以铁路紧急呼叫组ID发起优先级为0级的铁路紧急呼叫。
(2) GSM-R网络判断本次呼叫为铁路紧急呼叫后,采用快速呼叫建立流程,完成紧急呼叫的主叫建立过程,并根据铁路紧急呼叫的组ID和GSM-R组呼区域发起到铁路紧急呼叫组成员的GSM-R组呼。
(3) 处于GSM-R铁路紧急呼叫区域内的移动终端接收到铁路紧急呼叫,进入通话状态。
(4) 如果该组成员预定义了固定终端,GSM-R网络将铁路紧急呼叫路由到当前调度区段的FAS,并将相应固定终端的ISDN号码和紧急呼叫优先级发送给FAS。
(5) FAS根据ISDN号码呼叫固定终端。
(6) 具有调度身份的固定用户可进行全双工通话,无需PTT操作。
(7) 移动终端越出GSM-R组呼区域时,如果该移动终端是发起者,则自动拆除GSM-R铁路紧急呼叫;如果不是发起者,则自动退出GSM-R铁路紧急呼叫。
(8) 通话完毕,发起铁路紧急呼叫的终端挂机,紧急呼叫拆除。
或者在规定时间内组内无通话时,由系统自动拆除铁路紧急呼叫。
(8) 紧急呼叫拆除后,参与紧急呼叫的移动终端自动发起到AC(确认中心)的确认呼叫,呼叫信令中包含本次紧急呼叫的发起方身份、通话结束时间、通话时长、组呼优先级、拆线原因等信息。
(9) 确认中心收到确认呼叫后,记录确认信息,并拆除本次确认呼叫,拆除信令中包含确认应答。
1.5 组呼异常情况的处理
(1) 组呼过程中,当调度台、车站台、2B+D链路发生异常时,由FAS交换机向MSC发送拆除组呼信令;
(2) 组呼过程中,当30B+D发生异常时,由MSC和FAS负责拆除组呼;
(3) 组呼过程中,当FAS交换机发生异常时,由MSC负责拆除组呼;
(4) 组呼过程中,当MSC交换机发生异常时,由FAS负责拆除组呼;
(5) 组呼过程中,设置上行信道占用定时器,即用户占用上行链路超过规定时间后,由网络强制释放上行链路,用户如果还希望讲话,需重新抢占上行链路。
从而保证非调度身份移动终端PTT按键异常时,系统可强制释放上行链路;
(6) 在调度台和车站台上设置组呼强拆按键,通过向MSC发送DTMF“***”实现异常组呼强拆。
或者由调度台、车站台设置组呼时长定时器,当组呼超时后,自动向MSC发送DTMF“***”实现组呼强拆。
